电力系统潮流分析

电力系统潮流分析

电力系统潮流分析潮流分析是电力系统中一种重要的计算方法,用于分析电力系统中各节点电压、功率和电流的分布情况。

通过潮流分析可以评估电力系统的稳定性和可靠性,为电力系统的规划、运行和控制提供参考依据。

本文将介绍电力系统潮流分析的基本原理、计算方法以及应用范围。

一、潮流分析的基本原理在电力系统中,各节点以母线表示,节点之间通过线路连接。

潮流分析基于以下几个基本原理:1. 电压平衡原理:电力系统中的节点电压必须满足节点处功率平衡方程,即节点出注入电流之和为零。

2. 潮流方程:潮流方程描述了电力系统中各节点之间电压、功率和电流之间的关系。

潮流方程是通过母线注入导纳矩阵、支路导纳和节点注入功率来表达。

3. 网络拓扑:电力系统中的节点和线路之间形成了复杂的拓扑结构,潮流分析需要考虑节点之间的相互连接关系。

二、潮流分析的计算方法潮流分析通常采用迭代法来计算各节点的电压、功率和电流。

常用的迭代法包括高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

1. 高斯-赛德尔迭代法:该方法是最简单的潮流计算方法之一。

它通过假设电力系统中所有节点电压的初始值,逐步迭代更新节点电压,直到满足收敛条件为止。

2. 牛顿-拉夫逊迭代法:该方法通过建立功率不平衡方程的雅可比矩阵,采用牛顿迭代和拉夫逊补偿的方法来求解节点电压。

牛顿-拉夫逊迭代法具有更快的收敛速度和更高的计算精度。

三、潮流分析的应用范围潮流分析在电力系统中有广泛的应用,包括但不限于以下几个方面:1. 系统规划:潮流分析可以用于电力系统的规划和设计,评估系统瓶颈、优化系统结构和参数配置。

2. 运行控制:潮流分析可以用于电力系统的运行控制,评估节点电压的合理范围、分析负荷变化对系统的影响。

3. 网络优化:潮流分析可以用于电力系统的网络优化,寻找最优输电线路和改善电力系统的供电可靠性。

4. 风电并网:潮流分析可以用于风电并网系统的规划和运行,评估并网系统的可靠性和电力系统与风电场的相互影响。

电 力 系 统第5章 输电系统的潮流分析

电 力 系 统第5章 输电系统的潮流分析

38
图5.16 节点阻抗矩阵中自阻抗和互阻抗的确定
39
5.2.3 功率方程式和变量、节点的分类
(1)功率方程 用节点电压方程计算系统的潮流分布,必须知道各节点注入电流才能解出各
节点电压,从而求得各支路功率。将式(5.13)所示的线性方程组表示为:
节点注入电流与对应功率的关系为
源功率取正,负荷功率取负),代入式(5.22),从而
43
负荷消耗的有功、无功功率——PDi,QDi; 电源发出的有功、无功功率——PGi,QGi; 母线(节点)电压的数值和相位角——Ui,δi。 电源发出的有功、无功功率是可以控制的自变量,称控制变量,以列向量U 表示。 母线(节点)电压的数值和相位角是受控制变量控制的因变量。 变量作如上分类后,如果能给定扰动变量和控制变量,似乎就可运用功率方 程解出2n个状态变量。其实不然,针对系统某一运行状态,虽然所有扰动变 量是确定的,但控制变量并非如此。 这样,就只有2n个未知变量,即可从2n个方程中解出。但为了保证系统的正 常运行,这些待求的2n个变量不是任意解,它们还应满足一定的约束条件。
从而写出图5.19所示网络的节点导纳矩阵:
33
由此可见,节点i的自导纳Yii在数值上等于与该节点直接连接的所有支路导 纳的总和;节点j,i之间的互导纳Yji在数值上等于连接节点j,i支路导纳的 负值。从而可得节点导纳矩阵形成十分容易,只要网络结构确定,就 可根据其网络的等值电路直观地写出。节点导纳矩阵的这些性质可以大大地 加快运算速度和节省内存量,对计算机解算问题十分有利。
44
对控制变量其约束条件是:
保证系统良好的电压质量是系统运行的基本要求之一,因此,各节点电压的 数值不得超出一定范围。从而,对状态变量Ui的约束条件是: 为保证系统运行稳定性的要求,对某些状态变量δi还有如下约束: 2)节点的分类 根据在运算中给定的变量不同系统中的节点可分为三类。 第一类称PQ节点。 第二类称PV节点。 第三类称平衡节点,又称松弛(Slack)母线。

电力系统分析(潮流计算)

电力系统分析(潮流计算)

电力系统分析(一):电力系统的基本概念No.1电力系统的组成和接线方式1、电力系统的四大主要元件:发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分(火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机)和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2电力系统的运行特点1、电能的生产、传输、分配和消费具有:①重要性、②快速性、③同时性。

2、电力系统运行的基本要求:①安全可靠持续供电(首要要求)、②优质、③经济3、根据负荷的重要程度(供电可靠性)将负荷分为三级。

4、电压质量分为:①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标:①电压、②频率、③波形(电压畸变率)6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施:①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标:①燃料损耗率、②厂用电率、③网损率9、线损包括:①管理线损、②理论线损、③不明线损10、线损计算方法:①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3电力系统的额定频率和额定电压1、电力线路的额定电压(也称电力网的额定电压)与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%,末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备,其额定电压与电力线路的额定电压相同;但变压器直接与发电机相连时,其额定电压与发电机额定电压相同,即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源,其输出电压应较额定电压高5%,但因变压器本身漏抗的电压损耗在额定负荷时约为5%,所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路,当短路电压百分比小于7.5%(变压器本身漏抗的电压损耗较小)时,比线路额定电压高5%。

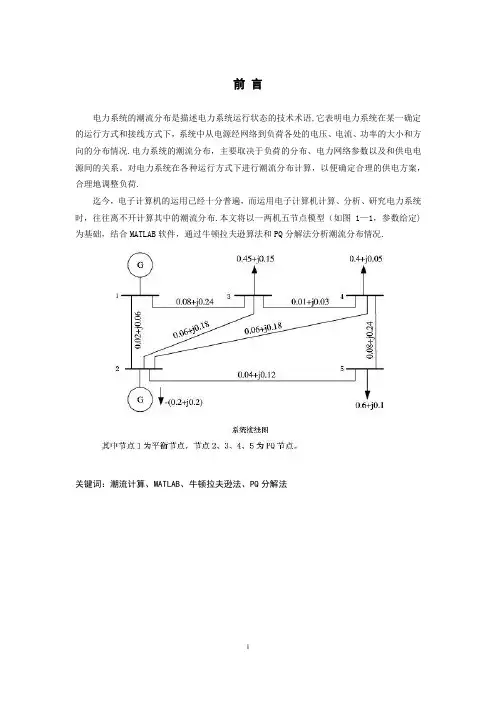

电力系统潮流分析报告
