电脑主板维修中常用到的VCC,VDD,VTT,CS等含义
VCC VDD, VEE, VSS 意义 区别

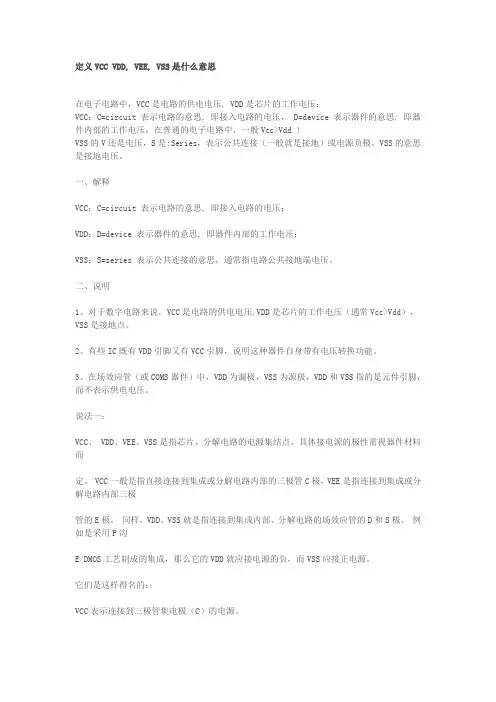

定义VCC VDD, VEE, VSS是什么意思在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压， D=device 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd !VSS的V还是电压，S是:Series，表示公共连接（一般就是接地）或电源负极。
VSS的意思是接地电压。
一、解释VCC：C=circuit 表示电路的意思, 即接入电路的电压；VDD：D=device 表示器件的意思, 即器件内部的工作电压；VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。
二、说明1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压（通常Vcc>Vdd），VSS是接地点。
2、有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。
3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。
说法一：VCC、 VDD、VEE、VSS是指芯片、分解电路的电源集结点，具体接电源的极性需视器件材料而定。
VCC一般是指直接连接到集成或分解电路内部的三极管C极，VEE是指连接到集成或分解电路内部三极管的E极。
同样，VDD、VSS就是指连接到集成内部、分解电路的场效应管的D和S极。
例如是采用P沟E/DMOS工艺制成的集成，那么它的VDD就应接电源的负，而VSS应接正电源。
它们是这样得名的：VCC表示连接到三极管集电极（C）的电源。
VEE表示连接到三极管发射极（E）的电源。
VDD表示连接到场效应管的漏极（D）的电源。
VSS表示连接到场效应管的源极（S）的电源。
通常VCC和VDD为电源正，而VEE和VSS为电源负或者地。
说法二：VDD,VCC,VSS,VEE,VPP区别VDD:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）VCC：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)VSS:地或电源负极VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
VCC、VDD、VSS等各种电源网络名称的区别与联系
VCC、VDD、VSS等各种电源⽹络名称的区别与联系VCC、VDD、VSS等各种电源⽹络名称的区别与联系在硬件设计中，经常看到VCC、VDD、和VSS三种不同的符号，且这三个符号⽐较容易混淆，可从以下两个⽅⾯进⾏区分。
⼀、字⾯解释VCC：C=circuit 表⽰电路的意思, 即接⼊电路的电压；VDD：D=device 表⽰器件的意思, 即器件内部的⼯作电压；VSS：S=series 表⽰公共连接的意思，通常指电路公共接地端电压。
⼆、具体说明 1、对于数字电路来说，VCC是电路的供电电压,VDD是芯⽚的⼯作电压(通常Vcc>Vdd)，VSS是接地点。
2、有些IC既有VDD引脚⼜有VCC引脚，说明这种器件⾃⾝带有电压转换功能。
3、在场效应管(或COMS器件)中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，⽽不表⽰供电电压。
DSP交流⽹ DSP学习第⼀论坛 DSP技术应⽤与推⼴平台 DSP开发服务平台 4、⼀般来说VCC=模拟电源,VDD=数字电源,VSS=数字地,VEE=负电源另外⼀种解释： Vcc和Vdd是器件的电源端。
Vcc是双极器件的正，Vdd多半是单级器件的正。
下标可以理解为NPN晶体管的集电极C，和PMOS or NMOS场效应管的漏极D。
同样你可在电路图中看见Vee和Vss，含义⼀样。
因为主流芯⽚结构是硅NPN所以Vcc通常是正。
如果⽤PNP结构Vcc就为负了。
荐义选⽤芯⽚时⼀定要看清电⽓参数。
. Vcc 来源于集电极电源电压, Collector Voltage, ⼀般⽤于双极型晶体管, PNP 管时为负电源电压, 有时也标成 -Vcc, NPN 管时为正电压. Vdd 来源于漏极电源电压, Drain Voltage, ⽤于 MOS 晶体管电路, ⼀般指正电源. 因为很少单独⽤ PMOS 晶体管, 所以在 CMOS 电路中Vdd 经常接在 PMOS 管的源极上 Vss 源极电源电压, 在 CMOS 电路中指负电源, 在单电源时指零伏或接地. Vee 发射极电源电压, Emitter Voltage, ⼀般⽤于 ECL 电路的负电源电压. Vbb 基极电源电压, ⽤于双极晶体管的共基电路. 电路中的解释： 单解： VDD：电源电压(单极器件);电源电压(4000系列数字电路);漏极电压(场效应管) VCC：电源电压(双极器件);电源电压(74系列数字电路);声控载波(Voice Controlled Carrier) VSS:：地或电源负极 VEE：负电压供电;场效应管的源极(S) VPP：编程/擦除电压。
你知道什么是VCC

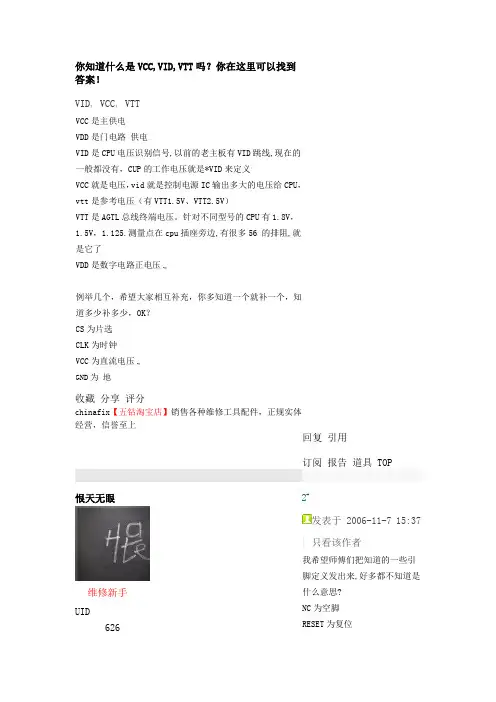

你知道什么是VCC,VID,VTT吗？你在这里可以找到答案！VID, VCC, VTTVCC是主供电VDD是门电路供电VID是CPU电压识别信号,以前的老主板有VID跳线,现在的一般都没有，CUP的工作电压就是*VID来定义VCC就是电压，vid就是控制电源IC输出多大的电压给CPU，vtt是参考电压（有VTT1.5V、VTT2.5V）VTT是AGTL总线终端电压。
针对不同型号的CPU有1.8V，1.5V，1.125.测量点在cpu插座旁边,有很多56 的排阻,就是它了VDD是数字电路正电压例举几个，希望大家相互补充，你多知道一个就补一个，知道多少补多少，OK？CS为片选CLK为时钟VCC为直流电压GND为地收藏分享评分chinafix【五钻淘宝店】销售各种维修工具配件，正规实体经营，信誉至上回复引用订阅报告道具 TOP恨天无眼维修新手UID626 2#发表于 2006-11-7 15:37 | 只看该作者我希望师傅们把知道的一些引脚定义发出来,好多都不知道是什么意思?NC为空脚RESET为复位帖子742下载分9 点威望3 点阅读权限30来自四川成都市彭州市注册时间2006-10-24 VDD电源A或者SA为地址线SYNC串行同步SDATA串行数据SCLK串行时钟CAS行选通RAS列选通主板维修基地---NPAP-全国高新专业人才培养项目培训考试中心回复引用报告道具 TOP恨天无眼维修新手UID626帖子742下载分9 点威望3 点阅读权限30来自四川成都市彭州市3#发表于 2006-11-8 15:42 | 只看该作者VDD--普通的IC电源,可能+3V, +1.5V之类,VDDQ-需要经过滤波的电源,稳定度要求比VDD更高,5VSB--5V待机电源,待机电源是指电脑未开机,但插着外部电源,主板上有一部分供着电,可以做唤醒等作用的电.3VSB--3V待机电源.VCC3--+3V主要电源.VDIMM--memory的电源.电源一般都是VDD,VCC,没有叫DD的.SB就是待机电源. VCORE--CPU核心电压主板有+5VSB,+3VSB, +3V,+5V,+12V,+5V_DUAL(USB),还有很多南北桥的电源,具体电压和IC有关,不同板子的电压不同.VDD只是一个通称.[本帖最后由恨天无眼于 2007-4-29 08:50 编辑]注册时间2006-10-24回复引用报告道具 TOP 张先生网站管理UID3847帖子11761下载分96651 点威望641 点阅读权限200来自陕西咸阳注册时间2007-3-24 4#发表于 2007-4-22 09:12 | 只看该作者如果这些都弄不懂，就无法泡论坛，也难学到东西。
VCC-VDD-VSS含义
VCC，VE E, VD D, VS S，VPP是什么意思?在电子电路中说法一：VCC：电源正极（双极型集成电路和模拟集成电路）；声控载波（Voice Cont rolle d Car rier)VEE：电源负极（双极型集成电路和模拟集成电路）GND：电源负极（双极型集成电路和模拟集成电路）；地V DD：电源正极（单极型集成电路，也就是场效应管集成电路）；漏极电压（场效应管）VSS：电源负极（单极型集成电路，也就是场效应管集成电路）；源极电压（场效应管）VP P：编程/擦除电压。
说法二：VCC：电路的供电电压，C=c ircui t 表示电路的意思,即接入电路的电压；VDD：芯片的工作电压，D=devic e 表示器件的意思,即器件内部的工作电压；V SS：S=serie s 表示公共连接的意思，通常指电路公共接地端电压。
在普通的电子电路中，一般Vcc>V dd !有些IC同时有VC C和VDD，这种器件带有电压转换功能，(例如，对于ARM单片机电路，其供电电压VCC一般为5V，一般经三端稳压块将其转为单片机工作电压VD D=3.3V)说法三：VCC、VDD、V EE、VS S是指芯片、分解电路的电源集结点，具体接电源的极性需视器件材料而定。
VCC一般是指直接连接到集成或分解电路内部的三极管C 极，VE E是指连接到集成或分解电路内部三极管的E极。
同样，VDD、VSS就是指连接到集成内部、分解电路的场效应管的D和S极。
例如是采用P沟场效应管的集成电路，那么它的VDD就应接电源的负，而VS S应接电源的正。
VCC表示连接到三极管集电极（C）的电源。
主板英文翻译
VSS--指供电的负极，一般是0伏电压或电压参考点
GND--地
供电电压一般都标为Vdd,Vcc
VCORE--CPU核心电压
VID--是CPU电压识别信号。以前的老主板有VID跳线,现在的一般没有，CUP工作电压就是由VID来定义。通过控
POWER_OK OR POWER_GOOD: 3.3V或5V
Vref：参考电压这个东西以前困惑过，有不少含糊的说法，后来和轩儿说了一下，轩子说是逻辑参考用的，进一步参阅一些资料后，认为有两点作用，1、数字电路，就是逻辑参考用的，如cpu、chipset、内存等上面都有Vref引入，就靠它来参考判断信号电压是高电平还是低电平。2、模拟电路，模拟量上控制一些功能，IO对主板电压的监测、稳压电路上的参考点等。
VCC--为直流电压。在主板上为主供电电压或一般供电电压。例如 一般电路VCC3--+3V供电。
主板上VCC3: 3.3V VCC25: 2.5V VCC333: 3.3V VCC5: 5V VCC12: 12V
VCORE: CPU核心电压(视CPU OR 电压治具而定)
VDD--只是一个通称。普通的IC电源,可能+3V, +1.5V之类，例如数字电路正电压、门电路的供电等。
SDATA--串行数据
VDIMM--内存槽的电源
5VSB--5V待机电源,待机电源是指电脑未开机,但插着外部电源,主板上有一部分供着电,可以做唤醒等作用的电
3VSB--3V待机电源
主板有+5VSB,+3VSB, +3V,+5V,+12V,+5V_DUAL(USB)。
常用IC芯片管脚的定义中引文翻译

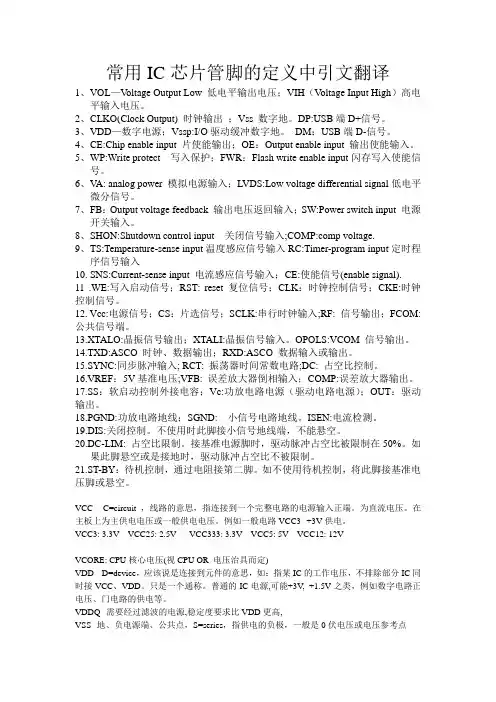

常用IC芯片管脚的定义中引文翻译1、VOL—V oltage Output Low 低电平输出电压；VIH（V oltage Input High）高电平输入电压。
2、CLKO(Clock Output) 时钟输出；Vss 数字地。
DP:USB端D+信号。
3、VDD—数字电源；Vssp:I/O驱动缓冲数字地。
DM：USB端D-信号。
4、CE:Chip enable input 片使能输出；OE：Output enable input 输出使能输入。
5、WP:Write protect 写入保护；FWR：Flash write enable input闪存写入使能信号。
6、V A: analog power 模拟电源输入；LVDS:Low voltage differential signal低电平微分信号。
7、FB：Output voltage feedback 输出电压返回输入；SW:Power switch input 电源开关输入。
8、SHON:Shutdown control input 关闭信号输入;COMP:comp voltage.9、TS:Temperature-sense input温度感应信号输入RC:Timer-program input定时程序信号输入10. SNS:Current-sense input 电流感应信号输入；CE:使能信号(enable signal).11 .WE:写入启动信号；RST: reset 复位信号；CLK：时钟控制信号；CKE:时钟控制信号。
12. Vcc:电源信号；CS：片选信号；SCLK:串行时钟输入;RF: 信号输出；FCOM:公共信号端。
13.XTALO:晶振信号输出；XTALI:晶振信号输入。
OPOLS:VCOM 信号输出。
14.TXD:ASCO 时钟、数据输出；RXD:ASCO 数据输入或输出。
15.SYNC:同步脉冲输入; RCT: 振荡器时间常数电路;DC: 占空比控制。
电子电路中Vcc、Vdd、Vss、GND和AGND五种不同符号的区别
电子电路中Vcc、Vdd、Vss、GND和AGND五种不同符号的区别电子电路中Vcc、Vdd、Vss、GND和AGND五种不同符号的区别电子电路中，常可以看到电路中Vcc、Vdd、Vss、GND和AGND的区别五种不同的符号，它们有什么区别呢？一、解释Vcc：C=circuit 表示电路的意思, 即接入电路的电压；Vdd：D=device 表示器件的意思, 即器件内部的工作电压；Vss：S=series 表示公共连接的意思，通常指电路公共接地端电压。
二、说明1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。
有人说：Vdd:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）Vcc：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)Vss:地或电源负极Vee：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
详解：1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。
有人说：模拟地跟数字地，最终都要接到一块的，那干吗还要分模拟地和数字地呢？这是因为虽然是相通的，但是距离长了，就不一样了。
同一条导线，不同的点的电压可能是不一样的，特别是电流较大时。
因为导线存在着电阻，电流流过时就会产生压降。
另外，导线还有分布电感，在交流信号下，分布电感的影响就会表现出来。
[教学]关于vcc、vdd、vss、gnd的术语说明
![[教学]关于vcc、vdd、vss、gnd的术语说明](https://img.taocdn.com/s3/m/9fd5231953ea551810a6f524ccbff121dd36c5b3.png)
关于VCC、VDD、VSS、GND的术语解释关于VCC、VDD、VSS、GND的术语解释VCC：C=circuit 表示电路的意思, 即接入电路的电压；VDD：D=device 表示器件的意思, 即器件内部的工作电压；VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。
GND：在电路里常被定为电压参考基点。
VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压（通常Vcc>Vdd），VSS是接地点。
2、有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。
3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。
4、从电气意义上说，GND分为电源地和信号地。
PG是Power Ground （电源地）的缩写。
另一个是Signal Ground（信号地）。
实际上它们可能是连在一起的（不一定是混在一起哦！）。
两个名称，主要是便于对电路进行分析。
进一步说，还有因电路形式不同而必须区分的两种“地”：数字地，模拟地。
数字地和模拟地都有信号地、电源地两种情况。
数字地和模拟地之间，某些电路可以直接连接，有些电路要用电抗器连接，有些电路不可连接。
Vcc 来源于集电极电源电压, Collector V oltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成-Vcc, NPN 管时为正电压. Vdd 来源于漏极电源电压, Drain V oltage, 用于MOS 晶体管电路, 一般指正电源. 因为很少单独用PMOS 晶体管, 所以在CMOS 电路中Vdd 经常接在PMOS 管的源极上.Vss 源极电源电压, 在CMOS 电路中指负电源, 在单电源时指零伏或接地.V ee 发射极电源电压, Emitter V oltage, 一般用于ECL 电路的负电源电压.Vbb 基极电源电压, 用于双极晶体管的共基电路.详解：在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压，D="device" 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd !VSS：S=series 表示公共连接的意思，也就是负极。
vcc、vtt、vdd、vee、vdd、vss、vbb、vpp详解
CadenceVirtual Component Co-design ，简称VCC，它是第一个为IP复用所设计的工业系统级HW/SW co-design开发平台环境。Cadence VCC使设计师在早期设计第一代产品和相关产品时,就可以确认 HW/SW划分的临界体系结构。Cadence VCC通过电子供给链进行交流和交换设计信息,为系统库和SOC提供必要的框架。
VTT是AGTL总线终端电压。针对不同型号的CPU有1.8V，1.5V，1.125.测量点在cpu插座旁边,有很多56 的排阻,就是它了
一、解释
VCC：C=circuit 表示电路的意思, 即接入电路的电压；
VDD：D=device 表示器件的意思, 即器件内部的工作电压；
Vcc 来源于集电极电源电压, Collector Voltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成 -Vcc, NPN 管时为正电压.
Vdd 来源于漏极电源电压, Drain Voltage, 用于 MOS 晶体管电路, 一般指正电源. 因为很少单独用 PMOS 晶体管, 所以在 CMOS 电路中 Vdd 经常接在 PMOS 管的源极上.
Vss 源极电源电压, 在 CMOS 电路中指负电源, 在单电源时指零伏或接地.
Vee 发射极电源电压, Emitter Voltage, 一般用于 ECL 电路的负电源电压.
Vbb 基极电源电压, 用于双极晶体管的共基电路.
电路中的解释：
单解：
VDD：电源电压（单极器件）；电源电压（4000系列数字电 路）；漏极电压（场效应管）
常用IC芯片管脚的定义中引文翻译
常用IC芯片管脚的定义中引文翻译1、VOL—V oltage Output Low 低电平输出电压；VIH（V oltage Input High）高电平输入电压。
2、CLKO(Clock Output) 时钟输出；Vss 数字地。
DP:USB端D+信号。
3、VDD—数字电源；Vssp:I/O驱动缓冲数字地。
DM：USB端D-信号。
4、CE:Chip enable input 片使能输出；OE：Output enable input 输出使能输入。
5、WP:Write protect 写入保护；FWR：Flash write enable input闪存写入使能信号。
6、V A: analog power 模拟电源输入；LVDS:Low voltage differential signal低电平微分信号。
7、FB：Output voltage feedback 输出电压返回输入；SW:Power switch input 电源开关输入。
8、SHON:Shutdown control input 关闭信号输入;COMP:comp voltage.9、TS:Temperature-sense input温度感应信号输入RC:Timer-program input定时程序信号输入10. SNS:Current-sense input 电流感应信号输入；CE:使能信号(enable signal).11 .WE:写入启动信号；RST: reset 复位信号；CLK：时钟控制信号；CKE:时钟控制信号。
12. Vcc:电源信号；CS：片选信号；SCLK:串行时钟输入;RF: 信号输出；FCOM:公共信号端。
13.XTALO:晶振信号输出；XTALI:晶振信号输入。
OPOLS:VCOM 信号输出。
14.TXD:ASCO 时钟、数据输出；RXD:ASCO 数据输入或输出。
15.SYNC:同步脉冲输入; RCT: 振荡器时间常数电路;DC: 占空比控制。
电脑主板维修中常用到的VCC,VDD,VTT,CS等含义
电脑主板维修中常用到的VCC,VDD,VTT,CS等含义主板维修中常用到的VCC，VDD，VTT，CS等含义主板维修中常用到的VCC，VDD，VTT，CS等含义VCC------>为直流电压。
在主板上为主供电电压或一般供电电压。
例如一般电路VCC3--+3V供电。
VCC3: 3.3V VCC25: 2.5V VCC333: 3.3V VCC5: 5V VCC12: 12V VCC---模拟电路中的电源电压正端VDD------>只是一个通称。
普通的IC电源,可能+3V, +1.5V之类，例如数字电路正电压、门电路的供电等。
VDD---数字电路中的电源电压正端VCC，C=circuit ，线路的意思，指连接到一个完整电路的电源输入正端，VDD，D=device，应该说是连接到元件的意思，如：指某IC的工作电压，不排除部分IC 同时接VCC、VDDVcc 来源于集电极电源电压, Collector Voltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成 -Vcc, NPN 管时为正电压.Vdd 来源于漏极电源电压, Drain Voltage, 用于 MOS 晶体管电路, 一般指正电源. 因为很少单独用 PMOS 晶体管, 所以在 CMOS 电路中Vdd 经常接在 PMOS 管的源极上.GND------>模拟电路中的电源电压的接地端VSS------>数字电路中的电源电压接地端VCORE------>CPU核心电压转VID------>是CPU电压识别信号。
以前的老主板有VID跳线,现在的一般没有，CUP工作电压就是由VID来定义。
通过控制电源IC输出额定电压给CPU。
VTT------>是参考电压（有VTT1.5V、VTT2.5V）,针对不同型号的CPU有1.8V，1.5V，1.125.测量点在cpu插座旁边,有很多56 的排阻,就是它了CS------>片选CAS------>行选通RAS------>列选通VDIMM------>内存槽的电源。
常用IC芯片管脚的定义中引文翻译
常用IC芯片管脚的定义中引文翻译1、VOL—V oltage Output Low 低电平输出电压；VIH〔V oltage Input High〕高电平输入电压。
2、CLKO(Clock Output) 时钟输出；Vss 数字地。
DP:USB端D+信号。
3、VDD—数字电源；Vssp:I/O驱动缓冲数字地。
DM：USB端D-信号。
4、CE:Chip enable input 片使能输出；OE：Output enable input 输出使能输入。
5、WP:Write protect 写入保护；FWR：Flash write enable input闪存写入使能信号。
6、V A: analog power 模拟电源输入；LVDS:Low voltage differential signal低电平微分信号。
7、FB：Output voltage feedback 输出电压返回输入；SW:Power switch input 电源开关输入。
8、SHON:Shutdown control input 关闭信号输入;COMP:comp voltage.9、TS:Temperature-sense input温度感应信号输入RC:Timer-program input定时程序信号输入10. SNS:Current-sense input 电流感应信号输入；CE:使能信号(enable signal).11 .WE:写入启动信号；RST: reset 复位信号；CLK：时钟控制信号；CKE:时钟控制信号。
12. Vcc:电源信号；CS：片选信号；SCLK:串行时钟输入;RF: 信号输出；FCOM:公共信号端。
13.XTALO:晶振信号输出；XTALI:晶振信号输入。
OPOLS:VCOM 信号输出。
14.TXD:ASCO 时钟、数据输出；RXD:ASCO 数据输入或输出。
15.SYNC:同步脉冲输入; RCT: 振荡器时间常数电路;DC: 占空比控制。
VCC、VDD、VSS、GND
关于VCC、VDD、VSS、GND的术语解释VCC：C=circuit 表示电路的意思, 即接入电路的电压；VDD：D=device 表示器件的意思, 即器件内部的工作电压；VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。
GND：在电路里常被定为电压参考基点。
VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压（通常Vcc>Vdd），VSS 是接地点。
2、有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。
3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。
4、从电气意义上说，GND分为电源地和信号地。
PG是Power Ground（电源地）的缩写。
另一个是Signal Ground（信号地）。
实际上它们可能是连在一起的（不一定是混在一起哦！）。
两个名称，主要是便于对电路进行分析。
进一步说，还有因电路形式不同而必须区分的两种“地”：数字地，模拟地。
数字地和模拟地都有信号地、电源地两种情况。
数字地和模拟地之间，某些电路可以直接连接，有些电路要用电抗器连接，有些电路不可连接。
Vcc 来源于集电极电源电压, Collector Voltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成-Vcc, NPN 管时为正电压.Vdd 来源于漏极电源电压, Drain Voltage, 用于MOS 晶体管电路, 一般指正电源. 因为很少单独用PMOS 晶体管, 所以在CMOS 电路中Vdd 经常接在PMOS 管的源极上.Vss 源极电源电压, 在CMOS 电路中指负电源, 在单电源时指零伏或接地. Vee 发射极电源电压, Emitter Voltage, 一般用于ECL 电路的负电源电压. Vbb 基极电源电压, 用于双极晶体管的共基电路.详解：在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压，D="device" 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd ! VSS：S=series 表示公共连接的意思，也就是负极。
板卡维修专用名词解释
板卡维修专用名词解释主板硬盘2009-04-07 11:41:45 阅读9 评论0 字号：大中小订阅鉴于大多数会员对板卡维中的一些专有英文缩写名词不是很了解，所以在看贴子的过程中会有一头雾水的感觉，特开本置顶贴，将一些常用的英文缩写罗列出来，供新手学习，老手温习。
VCC：C=circuit 表示电路的意思, 即接入电路的电压VDD：D=device 表示器件的意思, 即器件内部的工作电压VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压Vcore：CPU工作电压，也称之为VCCPEMC：Electric Magnetic Capability 指电子产品的电磁幅射与对电磁的承受能力EMI：Electromagnetic Interference 电磁干扰ESD&EOS：Electrosta tic Discharge” & “Electrical Over-Stress” 【靜電防制】一般來說，在靜電不良分析的角度上來說最常見到的就是「ESD」與「EOS」這兩個名詞，ESD指的是當ESDS Item在遭受到本身或其他外部產生之靜電壓場瞬間由局部放電所造成的破壞情形，而EOS則是指其他測試機台、生產機台、儀器、治具等所產生之設計不當電壓(流)、或是漏電流對元件所造成之破壞情形稱之；兩者在成因上有很大的不同，所以在分析時亦可依據一些特性可看出一些端倪。
FLUX：助焊剂，多用于BGA焊接上。
VLDT：AMD K8&K9系列CPU的总线电压VRM：Voltage Regulator Module（电压调节模块）的缩写，它是Intel针对其处理器提出的主板供电电路设计标准。
LPC：Low Pin Count 是基于Intel 标准的33 MHz 4 bit 并行总线协议，代替以前的ISA 总线协议2007.08.27 更新STKOCC# Socket Occupied（CPU插入）這個訊號一般由CPU拉到地，在主機板上的作用主要是來告訴主機板CPU是不是第一次插入。
电路里VCC,VEE,VSS,VDD分别是什麼意思
電路裡VCC，VEE，VSS，VDD分別是什麼意思一、解釋VCC：C=circuit 表示電路的意思, 即接入電路的電壓；VDD：D=device 表示器件的意思, 即器件內部的工作電壓；VSS：S=series 表示公共連接的意思，通常指電路公共接地端電壓。
二、說明1、對於數位電路來說，VCC是電路的供電電壓,VDD是晶片的工作電壓（通常Vcc>Vdd），VSS 是接地點。
2、有些IC既有VDD引腳又有VCC引腳，說明這種器件自身帶有電壓轉換功能。
3、在場效應管（或COMS器件）中，VDD為漏極，VSS為源極，VDD和VSS指的是元件引腳，而不表示供電電壓。
說法一：VCC、VDD、VEE、VSS是指晶片、分解電路的電源集結點，具體接電源的極性需視器件材料而定。
VCC一般是指直接連接到集成或分解電路內部的三極管C極，VEE是指連接到集成或分解電路內部三極管的E極。
同樣，VDD、VSS就是指連接到集成內部、分解電路的場效應管的D和S極。
例如是採用P溝E/DMOS工藝製成的集成，那麼它的VDD就應接電源的負，而VSS應接正電源。
它們是這樣得名的：VCC表示連接到三極管集電極（C）的電源。
VEE表示連接到三極管發射極（E）的電源。
VDD表示連接到場效應管的漏極（D）的電源。
VSS表示連接到場效應管的源極（S）的電源。
通常VCC和VDD為電源正，而VEE和VSS為電源負或者地。
說法二：VDD,VCC,VSS,VEE,VPP區別VDD:電源電壓（單極器件）；電源電壓（4000系列數位電路）；漏極電壓（場效應管）VCC：電源電壓（雙極器件）；電源電壓（74系列數位電路）；聲控載波（Voice Controlled Carrier) VSS:地或電源負極VEE：負電壓供電；場效應管的源極（S）VPP：程式設計/擦除電壓。
詳解：在電子電路中，VCC是電路的供電電壓, VDD是晶片的工作電壓：VCC：C=circuit 表示電路的意思, 即接入電路的電壓，D="device" 表示器件的意思, 即器件內部的工作電壓，在普通的電子電路中，一般Vcc>Vdd !VSS：S=series 表示公共連接的意思，也就是負極。
主板芯片维修名词解释
VCC--为直流电压。
在主板上为主供电电压或一般供电电压。
例如:一般电路VCC3--+3V供电。
主板上VCC3: 3.3V VCC25: 2.5V VCC333: 3.3V VCC5: 5V VCC12: 12VVCORE: CPU核心电压(视CPU OR 电压治具而定)VDD--只是一个通称。
普通的IC电源,可能+3V, +1.5V之类，例如数字电路正电压、门电路的供电等。
VDDQ--需要经过滤波的电源,稳定度要求比VDD更高,VSS--指供电的负极，一般是0伏电压或电压参考点供电电压一般都标为VDD,VCCVID--是CPU电压识别信号。
以前的老主板有VID跳线,现在的一般没有，CPU工作电压就是由VID来定义。
通过控制电源IC输出额定电压给CPU。
VTT--是参考电压（有VTT1.5V、VTT2.5V）,针对不同型号的CPU有1.8V，1.5V，1.125.测量点在cpu插座旁边,有很多56 的排阻,就是它了。
VTT--是AGTL总线终端电压POWER_OK OR POWER_GOOD: 3.3V或5VVDD是数字电路正电压CS为片选CLK为时钟GND为地NC为空脚RESET为复位VDD电源A或者SA为地址线SYNC串行同步SDATA串行数据SCLK串行时钟CAS行选通RAS列选通5VSB--5V待机电源,待机电源是指电脑未开机,但插着外部电源,主板上有一部分供着电,可以做唤醒等作用的电.3VSB--3V待机电源.VCC3--+3V主要电源.VDIMM--Memory的电源.电源一般都是VDD,VCC,没有叫DD的.SB就是待机电源. SB=stand by--待机。
主板有+5VSB,+3VSB, +3V,+5V,+12V,+5V_DUAL(USB),还有很多南北桥的电源,具体电压和IC有关,不同板子的电压不同.VDD只是一个通称.V=voltage也就是电压，后面跟的字符就是说明是什么电压。
关于VCC、VDD、VSS、GND的术语解释
关于VCC、VDD、VSS、GND的术语解释关于VCC、VDD、VSS、GND的术语解释VCC：C=circuit 表示电路的意思, 即接入电路的电压；VDD：D=device 表示器件的意思, 即器件内部的工作电压；VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。
GND：在电路里常被定为电压参考基点。
VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压（通常Vcc>Vdd），VSS是接地点。
2、有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。
3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。
4、从电气意义上说，GND分为电源地和信号地。
PG是Power Ground （电源地）的缩写。
另一个是Signal Ground（信号地）。
实际上它们可能是连在一起的（不一定是混在一起哦！）。
两个名称，主要是便于对电路进行分析。
进一步说，还有因电路形式不同而必须区分的两种“地”：数字地，模拟地。
数字地和模拟地都有信号地、电源地两种情况。
数字地和模拟地之间，某些电路可以直接连接，有些电路要用电抗器连接，有些电路不可连接。
Vcc 来源于集电极电源电压, Collector V oltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成-Vcc, NPN 管时为正电压. Vdd 来源于漏极电源电压, Drain V oltage, 用于MOS 晶体管电路, 一般指正电源. 因为很少单独用PMOS 晶体管, 所以在CMOS 电路中Vdd 经常接在PMOS 管的源极上.Vss 源极电源电压, 在CMOS 电路中指负电源, 在单电源时指零伏或接地.Vee 发射极电源电压, Emitter V oltage, 一般用于ECL 电路的负电源电压.Vbb 基极电源电压, 用于双极晶体管的共基电路.详解：在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压，D="device" 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd !VSS：S=series 表示公共连接的意思，也就是负极。
主板维修中常用到的VDD,VTT,CS等含义
VCC，C=circuit ，线路的意思，指连接到一个完整电路的电源输入正端，VDD，D=device，应该说是连接到元件的意思，如：指某IC的工作电压，不排除部分IC同时接VCC、VDD
VSS：地、负电源端、公共点，S=series，
VEE：...同上...都有GND的意思（ground)
VTT--是参考电压（有VTT1.5V、VTT2.5V）,针对不同型号的CPU有1.8V，1.5V，1.125.测量点在cpu插座旁边,有很多56 的排阻,就是它了。
VTT--是AGTL总线终端电压。
CS--片选
CAS--行选通
TRAS--列选通
sclk--串行时钟
A或SA--地址线
VDD--只是一个通称。普通的IC电源,可能+3V, +1.5V之类，例如数字电路正电压、门电路的供电等。
VDDQ--需要经过滤波的电源,稳定度要求比VDD更高
VSS--指供电的负极，一般是0伏电压或电压参考点
GND--地
供电电压一般都标为Vdd,Vcc。
VCORE--CPU核心电压。
VID--是CPU电压识别信号。以前的老主板有VID跳线,现在的一般没有，CUP工作电压就是由VID来定义。通过控制电源IC输出额定电压给CPU。
SB=stand by--待机。
RESET--复位
CLK--时钟
POWER_OK OR POWER_GOOD: 3.3V或5V
VCC---模拟电路中的电源电压正端
GND---模拟电路中的电源电压的接地端
VDD---数字电路中的电源电压正端
VSS---数字电路中的电源电压接地端
电脑主板上一些常见的信号英文缩写
电脑主板上一些常见的信号英文缩写在一个地方看的感觉不错，分享出来！ADJ 可调 Adjustable 比如大小和方向控制的意思是通断了VID 电压识别 Voltage IdentificationSS 软启动 (soft Start两个单词的缩写）FB 反馈 (feedback单词的缩写）COMP 补偿 (Compensatory单词的缩写）VSEN 电压侦测 voltage senserISP 电流侦测 p 正端与 isn n负端对应IRMP 没查到 Ramp amplitude PWM ramp amplitude set by external resistor. Rampamplitude 脉宽调制用的用这个电阻调节振幅斜率DVD 没查到 uvlo 欠压锁定脚低于某值就保护IMAX 最大电流(不知道对不对）对Over current protection amplitude set. 过流保护幅度设置PWM 脉宽调制 Pulse-Width ModulationISN 没查到CAS#：列选信号RAS#：行选信号WE#：允许信号（高电平允许读，低电平允许写）CS#：片选信号SCL：串行时钟，SDA：串行数据，由南桥提供3.3V电压FRAME#：帧周期信号TRDY#：从设备准备好IRDY#：主设备准备好DEVSEL#：设备选择信号+C/BE#(0)、C/BE#(1)、C/BE(2)、C/BE(3)，是命令/字节允许信号OVP 是过压保护，OCP是过流保护INV-PWM 是高压板驱动控制信号CLK：时钟 INPUT CPU：初始化 RESET：复位ADS：地址状态 BEO#-7#：字节使能 AP：地址偶校验AP：地址偶校验 DP0-7：数据偶校验 INIR：可屏蔽中断请求DBSY：数据忙 SCYC：裂开周期输出 HIT#：命中指示NMI：非屏蔽中断请求 INV：无效输入 IERR：内部检验错BREQ：内部总线占用请求 BUSCHK：总线检查输入 A20M#：地址位20屏蔽PWT：页面高速缓存内存通写PCD：页面高速缓存禁止EWBE#：外部写缓冲器输入APCHK#：地址校验检测状态FLUSH#：高速缓存清洗AHOLD：地址占用请求M/IO#：内存/IO指示 LOCK：总线封锁 SMIACT#：系统管理中断请求SMT#：系统管理中断 FERR#：浮点数值出错 BOFF#：总线屏蔽IGNNE#：忽略数值出错HLDA：总线占用响应HOLD：总线占用请求NMI：非屏蔽中断请求 ^EADS#：有效外部地址 INIR：可屏蔽中断请求 KEN#：高速缓存使能PCHK#：奇偶校验错使能 SDONE：监听完成信号 SERR：系统错误报告PAK64：奇偶双字节校验 DEVSEL：设备选择 STOP：停止数据传送TP_CLK TOUCH PAD CLOCK 触摸板时钟信号TP_DATA TOUCH PAD DATA 触摸板数据信号3S/4S# 这个不知道65W/90W# 适配器功率识别信号SBPWR_EN 这个不知道是哪个电压开启信号TV_THERM# 过温信号EC_SPIDI/FWR# BIOS数据输入信号EC_SPIDO/FRD# BIOS数据输出信号EC_SPICLK BIOS时钟同步信号EC_SPICS# BIOS片选信号FSTCHG FAST CHARGE快速充电？不确定BATT_GRN_LED# 电池绿色信号灯BATT_AMB_LED 电池黄SE闪烁灯CAPS_LED 大小写信号灯PWR_LED 电源指示灯SYSON 主电压开启信号VR_ON CPU核心供电开启信号ACIN 电源电压检测信号EC_RSMRST EC复信信号EC_LID_OUT# 待机信号EC_PWROK PG信号一般发给南桥BKOFF# 背光开启信号WL_OFF# 无线开启信号MEDIA_LED 音乐播放器快捷键SATA_LED# SATA硬盘指示灯信号IDE_LED# IDE硬盘指示信号EC_SMB_CK[2:1] EC系统管理总线时钟EC_SMB_CK[2:1] EC系统管理总线数据 `PM_SLP_S3# S3状态信号南桥发到EC的开关信号PM_SLP_S5# S5状态信号南桥发到EC的开关信号LID_SW# 待机信号PBTN_OUT# EC发给南桥的开机信号FAN_SPEED1 风扇控制信号BT_ON# 蓝牙开启信号ON/OFF 来自开关按钮的开机信号NUM_LED# 小键盘数字键信号PWR_SUSP_LED 待机指示灯信号D/C# 适配器检测信号Shutdown的简写关闭 ,SHDN IN 应该就是关闭信号输入。
常用IC芯片管脚的定义中引文翻译
常用IC芯片管脚的定义中引文翻译1、VOL—Voltage Output Low低电平输出电压；VIH（Voltage Input High）高电平输入电压。
2、CLKO(Clock Output)时钟输出；Vss数字地。
DP:USB端D+信号。
3、VDD—数字电源；Vssp:I/O驱动缓冲数字地。
DM：USB端D-信号。
4、CE:Chip enable input片使能输出；OE：Output enable input输出使能输入。
5、WP:Write protect写入保护；FWR：Flash write enable input闪存写入使能信号。
6、VA:analog power模拟电源输入；LVDS:Low voltage differential signal低电平微分信号。
7、FB：Output voltage feedback输出电压返回输入；SW:Power switch input电源开关输入。
8、SHON:Shutdown control input关闭信号输入;COMP:comp voltage.9、TS:Temperature-sense input温度感应信号输入RC:Timer-program input定时程序信号输入10.SNS:Current-sense input电流感应信号输入；CE:使能信号(enable signal).11.WE:写入启动信号；RST:reset复位信号；CLK：时钟控制信号；CKE:时钟控制信号。
12.Vcc:电源信号；CS：片选信号；SCLK:串行时钟输入;RF:信号输出；FCOM:公共信号端。
13.XTALO:晶振信号输出；XTALI:晶振信号输入。
OPOLS:VCOM信号输出。
14.TXD:ASCO时钟、数据输出；RXD:ASCO数据输入或输出。
15.SYNC:同步脉冲输入;RCT:振荡器时间常数电路;DC:占空比控制。
16.VREF：5V基准电压;VFB:误差放大器倒相输入；COMP:误差放大器输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板维修中常用到的VCC，VDD，VTT，CS等含义
主板维修中常用到的VCC，VDD，VTT，CS等含义
VCC------>为直流电压。
在主板上为主供电电压或一般供电电压。
例如一般电路
VCC3--+3V供电。
VCC3: 3.3V VCC25: 2.5V VCC333: 3.3V VCC5: 5V VCC12: 12V
VCC---模拟电路中的电源电压正端
VDD------>只是一个通称。
普通的IC电源,可能+3V, +1.5V之类，例如数字电路正电压、门电路的供电等。
VDD---数字电路中的电源电压正端
VCC，C=circuit ，线路的意思，指连接到一个完整电路的电源输入正端，
VDD，D=device，应该说是连接到元件的意思，如：指某IC的工作电压，不排除部分IC 同时接VCC、VDD
Vcc 来源于集电极电源电压, Collector Voltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成 -Vcc, NPN 管时为正电压.
Vdd 来源于漏极电源电压, Drain Voltage, 用于 MOS 晶体管电路, 一般指正电源. 因为很少单独用 PMOS 晶体管, 所以在 CMOS 电路中 Vdd 经常接在 PMOS 管的源极上.
GND------>模拟电路中的电源电压的接地端
VSS------>数字电路中的电源电压接地端
VCORE------>CPU核心电压转
VID------>是CPU电压识别信号。
以前的老主板有VID跳线,现在的一般没有，CUP工作电压就是由VID来定义。
通过控制电源IC输出额定电压给CPU。
VTT------>是参考电压（有VTT1.5V、VTT2.5V）,针对不同型号的CPU有1.8V，1.5V，1.125.测量点在cpu插座旁边,有很多56 的排阻,就是它了
CS------>片选
CAS------>行选通
RAS------>列选通
VDIMM------>内存槽的电源。
5VSB------>5V待机电源,待机电源是指电脑未开机,但插着外部电源,主板上有一部分供着电,可以做唤醒等作用的电。
3VSB------>3V待机电源
Vref------>有两点作用，1、数字电路，就是逻辑参考用的，如cpu、chipset、内存等上面都有Vref引入，就靠它来参考判断信号电压是高电平还是低电平。
2、模拟电路，模拟量上控制一些功能，IO对主板电压的监测、稳压电路上的参考点等。
