核电站关键敏感设备识别与管理(交流版)
核电站关键敏感设备识别和管理-PPT精品文档
7、识别、管理、应用与反馈流程
开始设备可靠性改 进项目
重要功能判定 准则 识别重要 功能 电厂重要功能 清单
识 别 与 分 级
关键设备判定 准则
识别关键 设备并分 级
关键设备以及 分级清单
关键敏感设备 分级数据库
非关键设备判 定准则
识别非关 键设备、 RTF设备
非关键设备以 及RTF设备清单
管 理 与 改 进
录
1
2
大亚湾核电运营管理有限公司生产部设备处
2006-09-01 2019/2/18
1、背景
电站核安全的要求。 建立核电站设备可靠性管理体系的要求。 电力市场竞争改革,厂网分离、竞价上 网。
2
3
大亚湾核电运营管理有限公司生产部设备处
2006-09-01 2019/2/18
2、核电站标准绩效模型
关键敏感 设备PDC 分析 关键敏感 设备状态 监测分析
改进行动清单 PDC数据库
状态监测程序 PdM数据库
应 用 反 馈
关键敏感 设备RCM、 TCM分析
预防性维修导 则 MPM数据库
应 用 与 反 馈
运行操作 风险分析 与控制
系统工程 师现场巡 视
各类“保 电”工作 重点确定
系统设备 状态监测
LOER/ IOER确定
国内六电厂第五届技术交流会材料
关键敏感设备识别与管理
DNMC生产部设备管理处
1
1
大亚湾核电运营管理有限公司生产部设备处
2006-09-01 2019/2/18
目
1、概述 2、核电站标准绩效模型 3、核电站可靠性管理体系 4、原理与目的 5、美国核电站识别与分级流程 6、DNMC识别与分级逻辑 7、识别、管理、应用与反馈流程 8、跳机跳堆敏感设备的识别 9、关键敏感设备识别PDC分析 10、关键敏感设备的可靠性改进 11、关键敏感设备的应用与反馈 12、实施的成果、效益

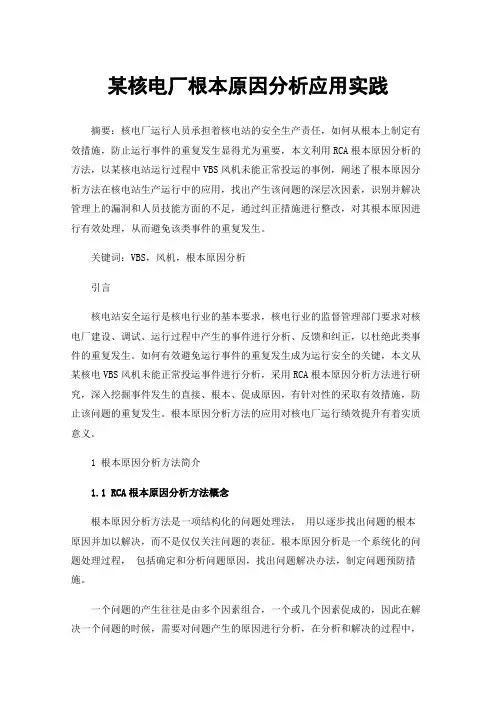

某核电厂根本原因分析应用实践
某核电厂根本原因分析应用实践摘要：核电厂运行人员承担着核电站的安全生产责任，如何从根本上制定有效措施，防止运行事件的重复发生显得尤为重要，本文利用RCA根本原因分析的方法，以某核电站运行过程中VBS风机未能正常投运的事例，阐述了根本原因分析方法在核电站生产运行中的应用，找出产生该问题的深层次因素，识别并解决管理上的漏洞和人员技能方面的不足，通过纠正措施进行整改，对其根本原因进行有效处理，从而避免该类事件的重复发生。
关键词：VBS，风机，根本原因分析引言核电站安全运行是核电行业的基本要求，核电行业的监督管理部门要求对核电厂建设、调试、运行过程中产生的事件进行分析、反馈和纠正，以杜绝此类事件的重复发生。
如何有效避免运行事件的重复发生成为运行安全的关键，本文从某核电VBS风机未能正常投运事件进行分析，采用RCA根本原因分析方法进行研究，深入挖掘事件发生的直接、根本、促成原因，有针对性的采取有效措施，防止该问题的重复发生。
根本原因分析方法的应用对核电厂运行绩效提升有着实质意义。
1 根本原因分析方法简介1.1 RCA根本原因分析方法概念根本原因分析方法是一项结构化的问题处理法，用以逐步找出问题的根本原因并加以解决，而不是仅仅关注问题的表征。
根本原因分析是一个系统化的问题处理过程，包括确定和分析问题原因，找出问题解决办法，制定问题预防措施。
一个问题的产生往往是由多个因素组合，一个或几个因素促成的，因此在解决一个问题的时候，需要对问题产生的原因进行分析，在分析和解决的过程中，首先必须认识和理解问题产生的根本原因，如果没能识别问题产生的真实原因，那么只能解决其表现出来的症状，而问题再次发生的可能性依然存在。
1.2根本原因分析方法工作步骤执行对事件的根本原因分析过程，需遵循以下工作步骤，尽快开展调查分析，以保证根本原因分析结果的有效性：第一，组建调查小组。
调查小组成员需要事件涉及单位和监管单位的人员参与，在必要时候还可以聘请领域专家提供指导。
核电站1E级电气设备鉴定标准
这样的改变而退化。
c) 大纲实施
型式试验 监测 在试验期间，试验环境和设备的安全功能应采用相关设备进行 监测来获得参数的变化。监测的参数包括，环境、电气、流动、辐 照特征、开关功能及反馈元件等等，这些都将为其他1E级设备的鉴
定提供参考。
辐照 在型式试验中，对于所有因辐射引起显着老化的材料或部件， 应进行辐照试验来模拟辐射暴露的影响。如果证明正常或者事故工 况下的辐照计量对设备的安全功能没有影响，则可以不进行该试验，
b) 鉴定大纲
裕度 在鉴定大纲中应当标识裕度。裕度用来说明设备在生产、测量及试验 中的正常变化以及确定满意工作性能中的合理误差。 下列推荐的裕度可用于设计基准事件但不适用于老化作用中：
峰值温度：+8°C
峰值压力：+10% 辐照：+10%（事故剂量） 电源电压：±10%（但不能超过限值） 设备运行时间：+10%（设计基准事件开始，设备要求的运行时间） 地震振动：+10%（设备安装点的要求加速度） 工频： ±5%（额定值）
环境压力和温度相对湿度辐照环境obe及非地震振动运行周期电力载荷及信号冷凝化学喷淋及水淹同时应当指明设计基准事件包括规定的helblocamslb和sse事件在此期间或事故后设备需要执行其安全功能
核电站1E级设备鉴定IEEE标准
IEEE Std 323TM-2003
目录
01 概述 02 参考文件 03 名词解释 04 设备鉴定 05 文件 06 总结 07 问题&讨论
规律，测试数据结果及运行经验等方法进行分析。数据的分析以及材料性能， 环境承受力等的测试可以用来鉴定设备，一般分析法不单独用来鉴定。
组合法（combined methods）

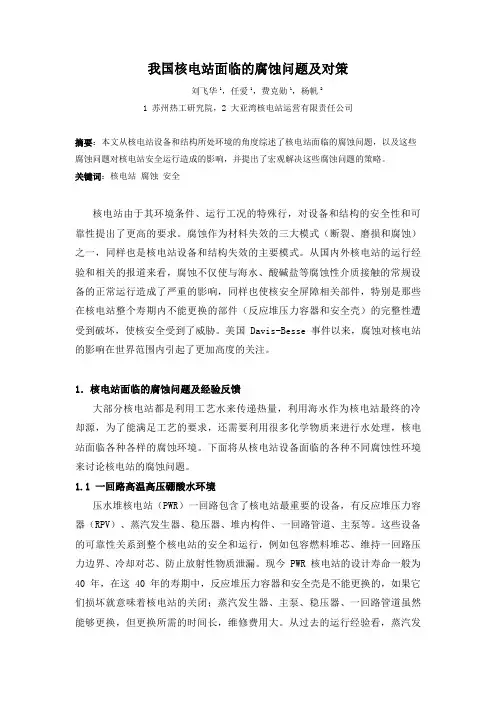

核电站面临的腐蚀问题及对策(苏州院刘飞华)
我国核电站面临的腐蚀问题及对策刘飞华1，任爱1，费克勋1，杨帆21 苏州热工研究院，2 大亚湾核电站运营有限责任公司摘要：本文从核电站设备和结构所处环境的角度综述了核电站面临的腐蚀问题，以及这些腐蚀问题对核电站安全运行造成的影响，并提出了宏观解决这些腐蚀问题的策略。
关键词：核电站腐蚀安全核电站由于其环境条件、运行工况的特殊行，对设备和结构的安全性和可靠性提出了更高的要求。
腐蚀作为材料失效的三大模式（断裂、磨损和腐蚀）之一，同样也是核电站设备和结构失效的主要模式。
从国内外核电站的运行经验和相关的报道来看，腐蚀不仅使与海水、酸碱盐等腐蚀性介质接触的常规设备的正常运行造成了严重的影响，同样也使核安全屏障相关部件，特别是那些在核电站整个寿期内不能更换的部件（反应堆压力容器和安全壳）的完整性遭受到破坏，使核安全受到了威胁。
美国Davis-Besse事件以来，腐蚀对核电站的影响在世界范围内引起了更加高度的关注。
1．核电站面临的腐蚀问题及经验反馈大部分核电站都是利用工艺水来传递热量，利用海水作为核电站最终的冷却源，为了能满足工艺的要求，还需要利用很多化学物质来进行水处理，核电站面临各种各样的腐蚀环境。
下面将从核电站设备面临的各种不同腐蚀性环境来讨论核电站的腐蚀问题。
1.1 一回路高温高压硼酸水环境压水堆核电站（PWR）一回路包含了核电站最重要的设备，有反应堆压力容器（RPV）、蒸汽发生器、稳压器、堆内构件、一回路管道、主泵等。
这些设备的可靠性关系到整个核电站的安全和运行，例如包容燃料堆芯、维持一回路压力边界、冷却对芯、防止放射性物质泄漏。
现今PWR核电站的设计寿命一般为40年，在这40年的寿期中，反应堆压力容器和安全壳是不能更换的，如果它们损坏就意味着核电站的关闭；蒸汽发生器、主泵、稳压器、一回路管道虽然能够更换，但更换所需的时间长，维修费用大。
从过去的运行经验看，蒸汽发生器传热管的腐蚀破坏和一回路存在600合金的部件的一回路水应力腐蚀开裂（PWSCC）是困扰核电站安全运行的首要问题。

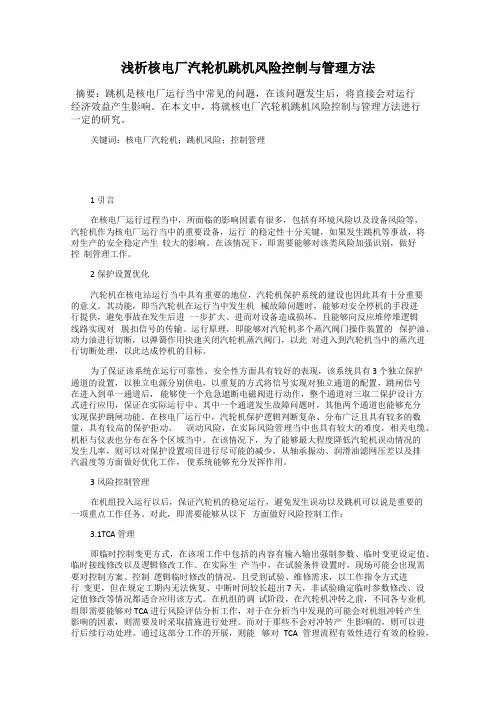

浅析核电厂汽轮机跳机风险控制与管理方法
