剑杆织机维修工艺

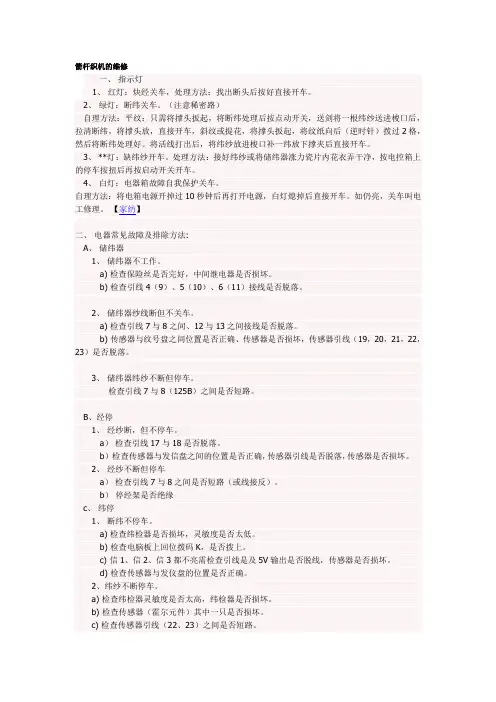

箭杆织机的维修
箭杆织机的维修一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、 **灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
【家纺】二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不停车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
2、纬纱不断停车。
a) 检查纬检器灵敏度是否太高，纬检器是否损坏。
b) 检查传感器（霍尔元件）其中一只是否损坏。
c) 检查传感器引线（22、23）之间是否短路。
备注；发信座及传感器角度：角度 0° 115° 180° 250° 295°信1 √√√ × ×信2 √ × ×√√信3 √√ ×√ ×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。

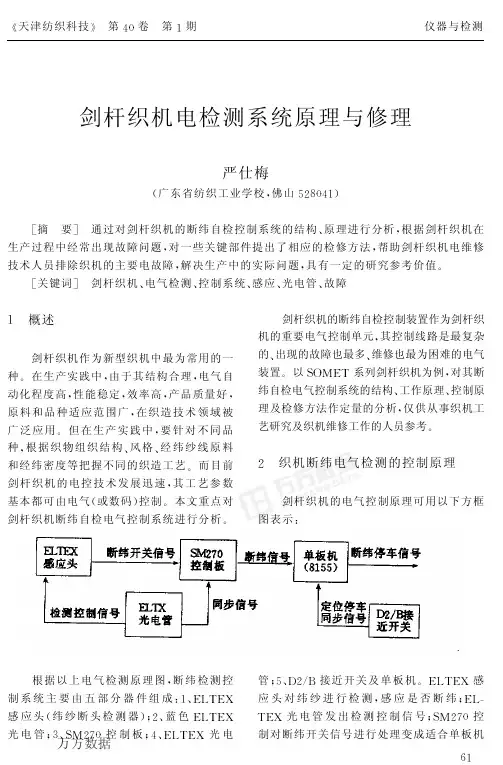

剑杆织机电检测系统原理与修理[1]
![剑杆织机电检测系统原理与修理[1]](https://img.taocdn.com/s3/m/0c7379c59ec3d5bbfd0a747f.png)
剑杆织机电检测系统原理与修理严仕梅!广东省纺织工业学校"佛山#$%&’()*摘要+通过对剑杆织机的断纬自检控制系统的结构,原理进行分析"根据剑杆织机在生产过程中经常出现故障问题"对一些关键部件提出了相应的检修方法"帮助剑杆织机电维修技术人员排除织机的主要电故障"解决生产中的实际问题"具有一定的研究参考价值-*关键词+剑杆织机,电气检测,控制系统,感应,光电管,故障(概述剑杆织机作为新型织机中最为常用的一种-在生产实践中"由于其结构合理"电气自动化程度高"性能稳定"效率高"产品质量好"原料和品种适应范围广"在织造技术领域被广泛应用-但在生产实践中"要针对不同品种"根据织物组织结构,风格,经纬纱线原料和经纬密度等把握不同的织造工艺-而目前剑杆织机的电控技术发展迅速"其工艺参数基本都可由电气!或数码)控制-本文重点对剑杆织机断纬自检电气控制系统进行分析-剑杆织机的断纬自检控制装置作为剑杆织机的重要电气控制单元"其控制线路是最复杂的,出现的故障也最多,维修也最为困难的电气装置-以./012系列剑杆织机为例"对其断纬自检电气控制系统的结构,工作原理,控制原理及检修方法作定量的分析"仅供从事织机工艺研究及织机维修工作的人员参考-$织机断纬电气检测的控制原理剑杆织机的电气控制原理可用以下方框图表示3根据以上电气检测原理图"断纬检测控制系统主要由五部分器件组成3(,14215感应头!纬纱断头检测器)6$,蓝色14215光电管67,.0$8&控制板6’,14215光电管6#,9$:;接近开关及单板机-14215感应头对纬纱进行检测"感应是否断纬614<215光电管发出检测控制信号6.0$8&控制对断纬开关信号进行处理变成适合单板机(=万方数据输入的断纬信号!单板机则根据断纬信号及定位信号控制织机定位停车"下面对主要部件#$%#&感应头’#$(%#&光电管的工作原理及系统控制原理作定量分析")*+#$%#&感应头#$%#&感应头,即纬纱断头检测器,其作用是感应纬纱是否断掉,发出纬断开关信号"-.系列剑杆织机是采用压电陶瓷传感器进行检测的"有/0*’/01两种型号,该传感器检测原理框图如下2工作原理2当有纬纱压着晶体振动时,晶体会产生电流,该电流比较微弱,所以首先要进行放大,为了满足输出要求,还要将信号进一步放大整形为脉冲信号,此脉冲信号)交流+经整流和滤波处理后,变成直流输出)或脉冲波+以满足数字逻辑处理需要!其输入输出关系2当有纬纱压着晶体振动时,输出端为345电平!纱线折断后,无压力振动,输出端为3*5电平"其详细电原理可参阅有关资料")1+蓝色#$%#&光电管蓝色#$%#&光电管又叫光电置位开关"其主要作用是设置纬纱检测区,发出检测纬纱的信号"工作原理2根据-4.#%系列剑杆织机使用说明书,在67’61端通上电源后,经过桥式硅整流,并滤波后变成89的电压,同时由18脚引入的直流电*19通过:*给三极管;<*加一正向偏压,使;<*导通,则=6处于正偏也导通,=6为发光二极管,发出不可见光)红外线+,而凸轮挡板位于;<*与;<1之间,;<1为光敏三极管"情况有两种2*+’当无挡光板时,;<1被照而呈低阻状态,使;<6三极管处于高电位而导通,根据钳位原理,输出引脚为低电位,同时,发光二极管=>也不发光)发红光+"1+’当有挡光板时,;<1不被光照射而呈高阻态,;<6基极处于低于电位而截止,则输出引脚为高电平"此时,=>处于正偏而发光"6织机断纬电气检测的工艺依据)*+纬纱在织机的运转过程中的运动状态假如引纬区角度为?7@677A ,则在非引纬区7A @?7A 和677A @6?7A ,纬纱是处于停顿状态,另外,纬纱在剑道中央交接,角度为*B 7A @177A ,则纬纱也处于停顿状态,相当于断纬状态"为此,根据断头检测器的工作原理,可得出正常时纬纱断头检测头-9的输出信号情况"1?万方数据!"#断纬检测区的设置从图中可以看出$只有在引纬区%&’()&&’时$*+才可能输出,-.电平信号$显示纬纱正常/而在01&’("&&’的交接区$*+输出高电平,0.$与非引纬区输出的信号相同$类似断纬2为了滤掉01&’("&&’这个类似断纬的高电平,0.$把纬纱检测区设置在"3&’("4&’2如果在此范围内检测到*+输出,0.$必定是断纬信号$它也包含%&’(01&’期间断掉的信号2这样可以方便地滤掉01&’( "&&’范围内的假断纬信号2检测区的设置由56758光电管来实现2织机在工作过程中$带有刻度盘的转轴也一起转动2蓝色光电管的遮光片就安装在转轴上$每次进入"3&’("4&’断纬检测区$遮光片也进入蓝色光电管两侧$光电管输出高电平的检测信号$该信号送到感应头$由感应头对纬纱进行检测$如果断纬$则发出断纬开关信号$送到*91"&控制板$该板负责对断纬开关信号进行处理$变成适合单板机工作的断纬信号2*9"1&板主要包括若干个施密特触发器/两个:触发器及运算放大器2由单板计算机4033;端口的<;)端送出纬控信号$经过一级施密特触发器送到两个:触发器的置位端*$控制:触发器的状态256=758感应头发出的断纬开关信号送到由两只69)">!运算放大器#构成的双限电压比较器$双限电压比较器的输出状态同时也影响:触发器的工作状态$同时$蓝色光电管发出同步信号$作为当剑杆头运动到顶端和正中间位置感应头输出信号的补偿2最后*9"1&经晶体管输出开关信号到单板机4033?端口的<?-作为断纬输入信号$单板机接收到断纬信号后先储存下来$等到定位传感器:"@;接近开磁发出定位停车同步信号!此信号从?端口<;)输入#$单板机对两个信号进行处理之后从;端口<;0发出停车信号$让织机迅速停车2>织机电气故障与检修方法!0#纬纱没断$但布机表现为断纬自停0#A检查蓝色光电管的遮光片位置是否准确如果遮光片位置不准确$则可能在非引纬区发出检测信号$对纬纱进行检测2调整方法B转动凸轮$直到较宽的遮光片金属板完全脱离光电管$红灯熄灭为止$再固定凸轮$或稍提前0’("’2"#A调整*9"1&电路板上的蓝色电位器$将电位器按顺时针方向!即,C方向.#转动少许$检查*9"1&开关"是否在正确位置2)#A逐一置换下述部件B56758检测器((56758光电管((*9"1&电路板!"#纬纱断$但织机不停止运转0#A检查凸轮和检测器之间的间隙是否在&D3(0D3E E之间$否则检测器不能发出有效检测信号2"#A检查*9"1&板FA开关0是否在-G G位置/HA检查当凸轮通过56758光电管时$光电管是否发光/IA调整*9"1&电路板上的蓝色电位器$将电位器按逆时针方向!即,J.方向#转动)#A逐一更换下述部件/56758光电管((*9"1&电路板(( 56758感应头参考资料K0L黄故主编M棉织设备N中国纺织出版社K"L杜德铭编M纺织机械基础知识N中国纺织出版社K)L"&&&年M剑杆动态N国内剑杆织机技术信息交流中心)%万方数据。
747剑杆织机维修说明书
747剑杆织机维修说明书摘要：1.747 剑杆织机概述2.747 剑杆织机维修的重要性3.747 剑杆织机维修的基本步骤4.747 剑杆织机维修中的注意事项5.747 剑杆织机维修后的试运行正文：一、747 剑杆织机概述747 剑杆织机是一种广泛应用于纺织行业的机械设备，以其高效率、高稳定性和可靠性而受到用户的青睐。
然而，在长时间的运行过程中，由于受到外部环境、操作不当等因素的影响，剑杆织机可能会出现故障，影响生产效率。
因此，定期对747 剑杆织机进行维修和保养是保证其正常运行的关键。
二、747 剑杆织机维修的重要性对747 剑杆织机进行维修，不仅可以提高设备的运行效率，延长使用寿命，还能确保生产过程中产品的质量。
同时，定期维修还能消除安全隐患，避免因设备故障导致的生产事故。
三、747 剑杆织机维修的基本步骤1.关闭电源，确保维修安全。
2.对剑杆织机进行全面检查，了解故障原因。
3.根据检查结果，更换损坏的零部件。
4.对更换的零部件进行组装，确保连接牢固。
5.启动设备，进行测试，观察是否恢复正常运行。
四、747 剑杆织机维修中的注意事项1.在维修过程中，要遵循安全操作规程，避免因操作不当导致的人身伤害。
2.在更换零部件时，要确保选用原厂配件，以保证设备的性能和寿命。
3.在组装零部件时，要确保紧固件拧紧牢固，避免设备运行过程中出现松动。
4.在维修完成后，要对设备进行全面清洁，以保证设备的正常运行。
五、747 剑杆织机维修后的试运行在完成维修后，要进行试运行，观察设备是否恢复正常运行。
在试运行过程中，要注意观察设备的运行状态，如有异常，要及时进行处理。

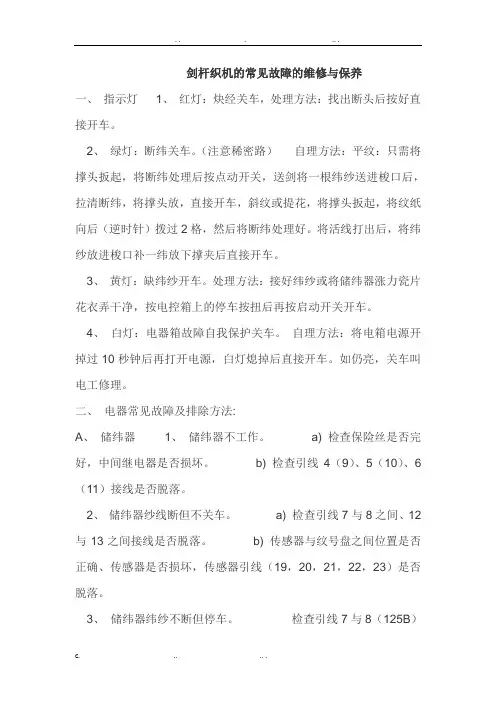

剑杆织机的常见故障的维修与保养一
剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不停车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
2、纬纱不断停车。
a) 检查纬检器灵敏度是否太高，纬检器是否损坏。
b) 检查传感器（霍尔元件）其中一只是否损坏。
c) 检查传感器引线（22、23）之间是否短路。
备注；发信座及传感器角度：角度0° 115° 180° 250° 295°信1 √ √ √ × × 信2 √ × × √ √ 信3 √ √ × √ × （√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。
剑杆织机的常见故障的维修与保养一之欧阳索引创编
剑杆织机的罕见故障的维修与调养欧阳索引（2021.02.02）一、指示灯1、红灯：炔经关车，处理办法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理办法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理办法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我呵护关车。
自理办法：将电箱电源开失落过10秒钟后再掀开电源，白灯熄失落后直接开车。
如仍亮，关车叫电工修理。
二、电器罕见故障及排除办法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不竭但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不断车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不竭但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不断车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
2、纬纱不竭停车。
a) 检查纬检器灵敏度是否太高，纬检器是否损坏。
b) 检查传感器（霍尔元件）其中一只是否损坏。
c) 检查传感器引线（22、23）之间是否短路。
剑杆织机的常见故障的维修与保养
剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不停车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
2、纬纱不断停车。
a) 检查纬检器灵敏度是否太高，纬检器是否损坏。
b) 检查传感器（霍尔元件）其中一只是否损坏。
c) 检查传感器引线（22、23）之间是否短路。
备注；发信座及传感器角度：角度0°115°180°250°295°信1 √√√××信2 √××√√信3 √√×√×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。
剑杆织机纬纱断头分析与设备故障排除
剑杆织机纬纱断头分析与设备故障排除金永安(南通纺织职业技术学院,江苏南通 226007) 摘 要:在织造过程中,纬纱断头的原因较复杂,断纬率直接影响到织机的生产效率。
文章对纬纱断头原因作了细致的分析,认为机械性故障是造成纬纱断头的主要原因之一,同时对机械性故障造成的纬纱断头现象进行了深入探讨,根据纬纱断头时不同的状态来判断剑杆织机机械故障的原因,并提出了排除故障的方法。
对生产中如何降低断纬率,提高剑杆织机的生产效率有较好地参考价值。
关键词:剑杆织机;断纬现象;机械故障中图分类号:TS132.3 文献标识码:A 文章编号:1003-1456(2006)01-0057-03收稿日期:2005-05-24作者简介:金永安(1956-),男,高级工程师,南通纺织职业技术学院,主要从事纺织专业的教学及研究工作。
剑杆织机是国内纺织企业广泛使用的一种无梭织机。
剑杆织机引纬方法是用往复运动的剑状杆作为引纬器夹持纬纱,将织机外侧固定在筒子上的纬纱引入梭口。
一般的剑杆织机都采用双剑杆,单侧筒纱供纬,中央交付式交接的引纬方式。
纬纱自筒子引出后,经储纬器、张力夹、纬检器,由送纬剑把纬纱从织口左侧引入梭口,至筘幅中央时,被迎面而来的右侧接纬剑所夹取,交接纬纱后由接纬剑将纬纱拉至右侧。
与有梭织机相比较,由于纬纱采用大卷装,因此纬纱张力比较均匀,引纬速度快,减少了纬纱从纡子退绕时的缠绕,生产效率随之提高。
但是由于引纬机构故障造成纬纱的断头,仍然是影响剑杆织机织造效率的主要因素。
认真分析断纬原因,采取措施,降低断纬率,对提高剑杆织机的生产效率是十分有利的。
经纬纱断头对布机效率和坯布质量有直接的影响。
经纬纱断头多,布机效率降低,疵布率升高,挡车工的劳动强度增加,用工人数增加,从而使纺织厂的产量减少,质量下降,经济效益降低。
因此,分析经纬纱断头原因,降低断头率,对提高企业的产品质量和经济效益都有重要的意义。
1 剑杆织机断纬原因分析在织造过程中,纱线断头原因较复杂,有机械性故障、挡车工操作失误、纱线质量、筒子成形不良、工艺参数设置不合理等。
731剑杆织机维修原理书籍
731剑杆织机维修原理书籍【原创实用版】目录1.剑杆织机简介2.剑杆织机维修原理3.剑杆织机维修方法4.剑杆织机维修案例5.维修剑杆织机的建议正文1.剑杆织机简介剑杆织机是一种用于织布的机器，它通过将纬线穿过经线来制造纺织品。
这种机器在纺织行业中非常常见，因为它可以高效地生产各种类型的织物。
然而，就像其他机械设备一样，剑杆织机也需要定期维修以确保其正常运行。
2.剑杆织机维修原理剑杆织机的维修原理基于其工作原理。
当剑杆织机运行时，它的经线和纬线会相互交织，从而形成织物。
如果机器出现故障，可能是因为经线或纬线没有正确穿过对方，或者因为机器的某些部件出现了问题。
因此，维修剑杆织机需要对机器的各个部件进行检查和维护，以确保它们能够正常工作。
3.剑杆织机维修方法剑杆织机的维修方法包括以下几个步骤：（1）检查机器的各个部件，包括经线、纬线、剑杆、棕榈凸轮等，以确定是否存在损坏或磨损的部分。
（2）如果发现损坏或磨损的部分，需要更换或修复它们。
例如，如果剑杆磨损，需要更换剑杆；如果棕榈凸轮磨损，需要修复或更换凸轮。
（3）调整机器的参数，例如进剑角度、转到角度等，以确保机器能够正常运行。
4.剑杆织机维修案例下面是一个剑杆织机维修的案例：某工厂的剑杆织机出现故障，无法正常织布。
经过检查，发现剑杆磨损严重，需要更换。
于是，工程师将剑杆更换后，机器恢复正常运行。
5.维修剑杆织机的建议为了确保剑杆织机的正常运行，建议定期对机器进行维护和检查。
如果发现故障，应及时停止使用机器，并请专业人员进行维修。
剑杆织机的常见故障的维修与保养一之欧阳语创编
剑杆织机的罕见故障的维修与调养一、指示灯1、红灯：炔经关车，处理办法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理办法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理办法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我呵护关车。
自理办法：将电箱电源开失落过10秒钟后再掀开电源，白灯熄失落后直接开车。
如仍亮，关车叫电工修理。
二、电器罕见故障及排除办法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不竭但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不断车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不竭但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不断车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
2、纬纱不竭停车。
a) 检查纬检器灵敏度是否太高，纬检器是否损坏。
b) 检查传感器（霍尔元件）其中一只是否损坏。
c) 检查传感器引线（22、23）之间是否短路。
剑杆织机的常见故障的维修与保养
剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不停车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
2、纬纱不断停车。
a) 检查纬检器灵敏度是否太高，纬检器是否损坏。
b) 检查传感器（霍尔元件）其中一只是否损坏。
c) 检查传感器引线（22、23）之间是否短路。
备注；发信座及传感器角度：角度0°115°180°250°295°信1 √√√××信2 √××√√信3 √√×√×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。
剑杆织机的常见故障的维修与保养
剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a)检查保险丝是否完好，中间继电器是否损坏。
b)检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a)检查引线7与8之间、12与13之间接线是否脱落。
b)传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不停车。
a)检查纬检器是否损坏，灵敏度是否太低。
b)检查电脑板上回位拨码K，是否拨上。
c)信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d)检查传感器与发仪盘的位置是否正确。
2、纬纱不断停车。
a)检查纬检器灵敏度是否太高，纬检器是否损坏。
b)检查传感器（霍尔元件）其中一只是否损坏。
c)检查传感器引线（22、23）之间是否短路。
备注；发信座及传感器角度：角度0°115°180°250°295°信1√√√某某信2√某某√√信3√√某√某（√灯亮，某不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。
剑杆织机的常见故障的维修与保养
剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不停车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
2、纬纱不断停车。
a) 检查纬检器灵敏度是否太高，纬检器是否损坏。
b) 检查传感器（霍尔元件）其中一只是否损坏。
c) 检查传感器引线（22、23）之间是否短路。
备注；发信座及传感器角度：角度0° 115° 180° 250° 295°信1 √ √ √ × ×信2 √ × × √ √信3 √ √ × √ ×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。
剑杆织机织疵与维修
剑杆织机织疵与维修剑杆织机织疵与维修更新时间：2009-8-1 12:40:00 字号：[大] [中] [小]一、开车稀路(开机后布面出现稀痕，多见于幼纱支品种和全边撑机台)(一)、93机的处理方法：1、刹车角度不正确。
①、断纬应刹车在305o-315o之间，刹车超过315o点动第一次可能不落爪，造成多次倒综。
②、断经不倒综时应刹车在25o-45o之间。
③、断经选择倒综时应刹在310o-320o之间。
2、布面过紧造成开车稀路，应适量放松布面张力。
3、送经无级变速皮带沾油打滑、磨损、应清洗或更换。
4、纬密链条过松、磨损。
应调紧或更换。
5、后梁过高，应适当降低后梁高度。
6、改变倒综程式、增加倒综次数减少稀路。
7、平综时间过早，应适当推迟平综时间。
8、主马达皮带过松，须打紧皮带。
9、开机前拆一条纬纱，减少稀路。
10、主离合器间隙过大，离合打滑,开机启动速度慢。
(二)、天马机的处理方法：1、放松布面张力，减少稀路产生。
2、调整送经小电箱的补偿量，其中断经和断纬独立分开微调；稀路时应增加补偿量。
3、驱动盒损坏——要找电工更换。
4、放松经纱，调整小电箱八项之中的第一项为50：0。
5、调整小电箱八项之中的第五项，利用小电位器调整至送经马达静止。
特别是当更换驱动合、送经马达后一定要调零。
6、增加倒综的次数。
7、检查纬密齿轮配搭是否合理，选择合适的齿轮搭配。
8、主马达皮带过松，适当调紧主马达皮带。
9、离合器间隙过大，起动时反应过慢。
应拆离合片至大约间隙0.3mm左右。
10、开机前拆一条纬纱。
11、对于着三盏灯后开车稀密路必须通知电工检修电器。
12、对于钢筘拍到布口梁则需在钢筘前加装钢片。
二、开车密路(开机后布面出现密痕，多见于高密度、布面抛，不收布，粗纱支品种)(一)、93机的处理方法：1、刹车角度不正确正确，点动不落爪造成多次倒综，应重新调整，假如刹车角度经常改变应：①、更换接近开关。
②、更换210线路板。
③、更换230线路板。
玻璃纤维剑杆织机引纬工艺调试与故障浅析
杆织机 的发展 。我 国的玻璃 纤维剑杆织机 虽然在 高
速化 、智能化 、 自动化等方 面有 了较 大的发展 ，但
同国外 同型号 剑杆织机相 比，还存在 入纬率低 、稳
五 攻关项 目文马克剑杆 织机 ，再 到 目前 山西经纬公 司制造 的Ｇ １２ 型和浙江万利公司制造 的Ｗ ４ ０ Ａ７４ Ｌ ５ 型剑
（ ｉｏ ｃ ｎ ｅ＆Ｔ ｃ ｎ ｌ ｙＣ ． ｄ ａ ｊ ｇ ２ ０ １ ） Ｓｎ ｍａＳ ｉ ｃ ｅ ｅ ｈ ｏｏ ｏＬ ，Ｎ ｎ ｎ １ ０ ２ ｇ ｔ ｉ
Ａｂ ｔ ｃ ： Ｔ ｎ ｅｔ ａｅｔｅｗｅｔｎ ｅｔ ｎｐｏ ｅ ｓａ ｄｔ ｕ ｌ ｈ ｏｉｇｏ ｒ ｉｒｌｏ ｏ ａ ｉｇｇａ ｓｆ ｅ ｂ ｉｓ ＧＡ ７ ４ ｓｒ ｔ ｏｉｖ ｓｉ ｔ ｆ ｉｓｒｉ ｒ ｃ ｓ ｎ ｏ ｂｅｓ ｏ ｔ ｆ ￣ ｅ ｏ ｍｓｆ ｒ ａ ｇ ｈ ｏ ｒ ｎ ｗｅ ｖｎ ｌｓ ｂ ｒｆ ｒ ， ｉ ａ ｃ １２
等 ，使之运 动不灵 活或供纬 杆磨损太 大 ，选 择杆刮
筒子与穿纱横板 的距离及角度要合适 ，纱 管顶 端 到导纱 部件之 间 的距 离ｄ ０ｍ 以下 或５ ０ｍ 以 为７ ｍ ０ ｍ 上 ，此两范 围纱线张 力波动最 小 ，有 利于纱 线在相 对稳 定 的张 力下 引纬 ；筒子 的锭座 的方 向应 与储纬 器 的入 纱 口成 一条直 线 ，避免 退绕张 力增加 引起纬
和储 纬鼓接触 过紧 ，会增大纬 纱 的引纬张力值 的波 动 ，增大断纬几率 。
张力片调节：纬纱在两张力片中夹持力的大 小，
图 １ 纬 纱 退 解 不 惹 图
以在剑头 中能夹持住纬纱并顺利引纬 、交接纬为准 ，
１ １ １ 络筒 纱成形 ．．
同时要结合纬纱 的退绕张力来调节其相应大 小。 储纬纱张力合理 选择储纬 器 的储 纱宽度 、缠绕 密度及缠绕速度 ，一般是储纱量多，缠绕速度就快 ， 纬纱从其上退绕的张力也相对较小 ，反之则大 。
G6500型大提花剑杆织机的使用及维护
（ ｈ ｎ ｏ ｇ Ｄ ｍｉｎＳｏ ｋＣｏ ， ｔ． Ｓ ａ ｄ ｎ ｅ ａ ｔｃ ． Ｌｄ ）
Ａｂｓｒ ｃ Ｔｏ ｍ ａ ｕｌ ｕ ｅｐｒ ｐ ｒｙ ａ ｄ ａ ｔ ｇ ｆＧ６ ０ ｒ ｐ ｅ ｏ ｍ ｎ ｋ ｕ ｅ ｅ ｕ ｐ ｔａ ｔ ｋｅ ｆ ｌ ｓ ｏ ｅ ｔ ｎｄ ａ ｖ ｎ ａ ｅ ｏ ５０ ａ ｉｒ ｌｏ ａ ｄ ｍａ ｅ ｓ ｒ ｑ ｉ ｍｅｎ ｐｅａ ｉｎ ｅ－ ｔｏ ｒｔｏ ｆ ｆｅ ｉｅｙ， ｒ ｌｎｇｍａｃ ｎ ｅ ｌ ｅ ａ ｄ ｒ ｄｕ ｅｍ ａ ｈｎｅ ｍａｅ ｉｌｃ ｎｓ ｍ ｐｉ ｎ， ｐ ｒ ｔ ｎ ａ ｌｎａ ｅ ｅ ｎ ｄ ｉｙ ｐ ｏ ｕｅ ｅ ｔｖ ｌ ｐ ｏｏ ｈｉｅ ｕｓ ｉ ｎ ｅ ｃ ｃ ｉ ｔｒａ ｏ ｕ ｆ ｔｏ ｏ ｅ ａｉ ｎｄ ｎａ ｇ ｍ ｎｔｉ ａｌ ｒ ｄ — ｏ ｔ ｎ ｓ ｏ ｌ ｅ ｄ ｎ ｔｉｔｙ， ｐ ｃａ ｒ ａ ｅ ｗａ ｄｏ ｅ ｃ ｅ ｎｉｇ ｍａ ｎｅ ｎｃ ｆｅ ｃ ｖｃ ｈ ｕ ｄ ｂ ａ ｄ ａｔ ｔｏ ｏ， ｉ ｈ ｕｄ ｂ ｏ ｅ ｓｒｃｌ ｓ ｅ ｉｌｇ ｅ ｓ ｓａ ｐｔｄ， ｌａ ｎ ｉ ｔｎａ ｅｏ ａ ｈ ｄｅ ｉｅ ｓ ｏ ｌ ｅ ｐ ｉ ｔ ｏ ｅｎｉｎ ｔ
Ｍ ａｎ ｅ ａ ｃ ｔｎ ｎ ｅ
目前 ， 国 国产剑 杆 织 机 的 维 修 和保 养 经 验 我
通过终 端 参数 的设 定 ， 造 出 同一 品 种不 同纬 密 织 的织 物 。采用 柔性 碳 纤 维 剑 带 ， 头 的体 积 和 截 剑 面积 都 较 Ｇ ３ ０型 机 小 ， 适 应 各 种 种 类 的 纱 ６０ 能 线 ， 在高 速 度 时也 能 保 持 良好 的运 动 特 征 。在 且
Ａｐ ｉａ ｉ ｎ ａ ｄ Ｍ ａ ｎｔ ｎａ ｅ ｏ ５ ０ Ｒａ ｉ ｒ Ｌｏ ｍ ｐｌ ｔｏ ｎ ｃ ｉ ｅ ｎｃ ｆ Ｇ６ ０ ｐ ｅ ｏ
剑杆织机稀密路产生原因及解决途径
剑杆织机稀密路产生原因及解决途径下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!剑杆织机稀密路产生原因及解决途径剑杆织机在生产过程中出现稀密路问题，可能由多种因素引起。
剑杆织机维修工艺
剑杆织机维修工艺了机：第一将综框打平，关掉电源。
用剪刀将车内经纱剪掉前面从综丝根处剪，再后面从停经片后梁处剪，然后用手将纱拉掉。
同时前面用M5内六角将筘拆下来约75只螺丝，螺丝拧出2~3牙。
留心筘内垫有的有停经片，去后面用17*19扳手8*10扳手将经轴刹车松开。
将经轴上纱拉掉，将轴移走，送到场地，用平板锉刀将除边组织综框夹子先敲下边再敲上边。
将六片综丝拿走送到穿棕处，同时取下棕夹子，取棕夹子能够当时不拿下来放在地上上下在地上趸几下，再从地上捡起棕夹子放在小桶里，然后将六停经片条拿走送穿棕处。
用扇子扇风〔风机〕将花绒煽〔吹〕掉，从上到下，从左到右，同时也将储纬器上花绒吹掉并拔掉储纬器电源插头，移走储纬器架，以及日光灯上的灰尘吹掉，用长柄毛刷去车内所有花绒及垃圾。
打扫卫生，将所有花绒收到蛇皮袋里，检查综框及夹子补缺螺丝吊棕绳好坏及车况。
同时，用17*19扳手将停经架两头螺丝拆下来，螺丝放在墙板上。
先停经方管再停经棒拆下放在曲拐轴边及铁管。
分线夹〔2只〕拆下挂在方管上。
清洁搞好，开始中心轴四油眼加黄油，两端轴承轴承油嘴加油脂，两回综箱用漆帚刷黄油和机油调和物，看回棕箱弹簧好坏，盖回棕箱时注意方法，箱头油插槽，箱尾有销钉。
龙头有六个轴承加油点。
摇轴8个加油点〔中间四轴承或轴套，两端两个。
〕曲轴牵手2*2=4油眼，轴2*1=2及旁边间隙。
龙头下〔摇轴〕1油管皮带轮2紫铜管，后梁摇轴两端，摆动梁轴两端轴瓦加机油，送经装置及涡轮，卷取装置及涡轮，剪刀装置及链轮，经轴齿轮油眼，龙头黑鱼头，龙头摆轴4油眼加黄油竖着2黄油眼，清理油盘及海棉，将油壶内油倒入龙头上。
上轴： 1、经轴用而轮小车推至车子旁，推时注意轴的方向，轴到车旁时轴端要和车扣帽对齐，轴一端要放置一砖或木块防止轴转动。
2、二人用杠棒将轴一端抬起另一人将下面小车移走或用手动压车抬起移走小车。
3、预先在车子上放三根4分钢管，抬停经片棕丝冯两次三人先将筘及停经片和棕丝抬起，放到车架钢管上注意不能压到纱及要让钢管放在纱的空当中，防止压到经纱压断。
剑杆织机操作规程
剑杆织机操作规程
一、断丝针的处理
1.断丝针处理应首先观察织机本体，检查织头卡住的断丝针（如有）；
2.如果发现织头上有断丝针的话，则应立即将织机停止，并用平头或
细头钳子夹住断丝针，将断丝针拔出，然后检查断丝针是否损坏；
3.拔完断丝针后，应及时进行检查，看看织机是否有其他诸如抬丝杆
滑块及其他部件卡住的情况；
4.如果发现有其他组件卡住的情况，应及时拆除；
5.检查完毕后，应立即将织机重新启动；
6.开机后，应及时检查织机的运行状态，如有异常情况，应及时调整，确保正常运行。
二、密筘操作
1.在进行密筘处理前，应首先检查织机机壳，查看织机是否正常；
2.若发现要进行密筘处理，则应立即停止织机运行；
3.关机后，应立即检查织机，查看是否有织线卡住的情况；
4.若发现有织线卡住的情况，应立即拆下织线，重新织出；
5.若在卸下织线的过程中发现有断丝针的情况，应立即将断丝针拔出，进行检查和处理；
6.拔完断丝针后，应立即检查织头是否发生变形；
7.若发现发生变形的情况，应立即更换新的织头；
8.更换织头后，应及时检查织头是否正确安装；
9.安装完毕后。
747剑杆织机维修说明书
747剑杆织机维修说明书一、维修前的准备工作在维修747剑杆织机之前，需要做一些必要的准备工作，以确保维修顺利进行。
首先，要确保维修人员具备相关的机械维修知识和技能，熟悉747剑杆织机的结构和工作原理。
其次，要准备好必要的维修工具和设备，包括螺丝刀、扳手、测量工具等。
另外，还应对维修现场进行安全检查，确保没有危险物品存在。
二、维修步骤1. 检查电源和电路检查747剑杆织机的电源和电路是否正常。
检查电源插头是否插紧，电源开关是否打开，以及电源线是否有损坏。
然后，使用万用表检测电路是否通畅，确保电力供应正常。
2. 检查剑杆系统剑杆系统是747剑杆织机的核心部件，维修时需要仔细检查。
首先，检查剑杆是否有损坏或变形，如果有需要及时更换。
然后，检查剑杆的传动装置和连接件是否牢固，如有松动需要进行紧固。
最后，检查剑杆的运动轨迹是否正常，是否有卡滞现象，如有需要进行调整。
3. 检查织布系统织布系统是747剑杆织机的另一个重要部件，维修时也需要重点检查。
首先，检查织布机构是否正常工作，如有异常需要进行修复或更换。
然后，检查织布机构的运动轨迹是否正常，是否有卡滞现象，如有需要进行调整。
此外，还应检查织布机构的传动装置和连接件是否牢固，如有松动需要进行紧固。
4. 检查控制系统控制系统是747剑杆织机的智能核心，维修时也需要关注。
首先，检查控制系统的电子元件是否正常，如有损坏需要及时更换。
然后，检查控制系统的电路是否通畅，如有故障需要修复。
最后，对控制系统进行功能测试，确保其正常工作。
5. 清洁和润滑维修结束后，需要对747剑杆织机进行清洁和润滑，以保证其长期稳定运行。
首先，使用吸尘器或刷子清洁机器表面和内部的灰尘和杂物。
然后，使用适当的润滑剂对机器的移动部件进行润滑，如剑杆、织布机构等。
最后，对机器进行整体检查，确保一切正常。
三、维修注意事项在维修747剑杆织机时，需要注意以下事项，以确保维修过程安全和顺利：1. 维修前必须切断电源，并确保机器处于停止状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
丝，保证废丝不落地。 5、 废边纱最好用中长 32 支纱，每根纱穿一根棕丝共 16 根，两根一筘，左侧空
两筘，开始穿废边纱，要当心绞边纱人为穿错，当中要穿在小的一块里面，4 根一筘，紧靠布边。 6、 卷绕废边纱要整齐，16 根纱的张力要一致。 7、 废边纱是平纹组织，一、二为一筘。 8、 停车用一纬停。 9、 拆坏布如需较长时间，则需要关掉电器部分。 10、 废边纱、绞边纱时常断需放松张力。 11、 在多人同处一台机前的情况下，开车要先打招呼，修机修车时要断电源 或在布面上放一样东西（工具） 12、 挡车工不能留长辫子要戴好帽子，不能穿拖鞋和裙子，要穿绝缘底鞋。
上轴注意要点： 1、 推车时不能将纱碰断，碰在设备上。 2、 推车刚开始方法不熟练，应利用车的惯性推，向前推不动可以后退再前推。 3、 先三人将停经片抬到机台上再拎轴，拎轴注意看好位置拎。 4、 轴抬上机台时，要用腿推轴向前滚。 5、 三人抬停经片向前滑时，一手抬钢管，一手稍微拉一下停经片不要让它滑的
剑杆织机维修工艺
了机： 首先将综框打平，关掉电源。用剪刀将车上经纱剪掉前面从综丝根处 剪，再后面从停经片后梁处剪，然后用手将纱拉掉。同时前面用 M5 内六角将 筘拆下来约 75 只螺丝，螺丝拧出 2~3 牙。留心筘内垫有的有停经片，去后面 用 17*19 扳手 8*10 扳手将经轴刹车松开。将经轴上纱拉掉，将轴移走，送到 场地 ，用平板锉刀将除边组织综框夹子先敲下边再敲上边。将六片综丝拿走 送到穿棕处，同时取下棕夹子，取棕夹子可以当时不拿下来放在地上上下在地 上趸几下，再从地上捡起棕夹子放在小桶里，然后将六停经片条拿走送穿棕处。 用扇子扇风（风机）将花绒煽（吹）掉，从上到下，从左到右，同时也将储纬 器上花绒吹掉并拔掉储纬器电源插头，移走储纬器架，以及日光灯上的灰尘吹 掉，用长柄毛刷去车上所有花绒及垃圾。打扫卫生，将所有花绒收到蛇皮袋里， 检查综框及夹子补缺螺丝吊棕绳好坏及车况。同时，用 17*19 扳手将停经架两 头螺丝拆下来，螺丝放在墙板上。先停经方管再停经棒拆下放在曲拐轴边及铁 管。分线夹（2 只）拆下挂在方管上。清洁搞好，开始中心轴四油眼加黄油， 两端轴承轴承油嘴加油脂，两回综箱用漆帚刷黄油和机油调和物，看回棕箱弹 簧好坏，盖回棕箱时注意方法，箱头油插槽，箱尾有销钉。龙头有六个轴承加 油点。摇轴 8 个加油点（中间四轴承或轴套，两端两个。）曲轴牵手 2*2=4 油 眼，轴 2*1=2 及旁边间隙。龙头下（摇轴）1 油管皮带轮 2 紫铜管，后梁摇轴 两端，摆动梁轴两端轴瓦加机油，送经装置及涡轮，卷取装置及涡轮，剪刀装 置及链轮，经轴齿轮油眼，龙头黑鱼头，龙头摆轴 4 油眼加黄油竖着 2 黄油眼， 清理油盘及海棉，将油壶内油倒入龙头上。
上轴： 1、 经轴用而轮小车推至车子旁，推时注意轴的方向，轴到车旁时轴 端要和车扣帽对齐，轴一端要放置一砖或木块防止轴转动。2、二人用杠棒将 轴一端抬起另一人将下面小车移走或用手动压车抬起移走小车。3、预先在车 子上放三根 4 分钢管，抬停经片棕丝冯两次三人先将筘及停经片和棕丝抬起， 放到车架钢管上注意不能压到纱及要让钢管放在纱的空当中，防止压到经纱 压断。同时大腿推经轴向前转动，方便将经轴抬起。 然后，准备上经轴，1、先用粗钢管利用杠杆原理将轴抬起，先上手， 再下手。抬下手时将轴向上手稍微撬过去一点，搭上两头刹车搭扣。再次将 停经片棕丝抬起，左右要协调好，让筘及停经片从钢管滑至棕框处，人到前 面将筘及棕丝往前拉，把把钢管抬起拔出穿在棕丝停经片空挡，其下端放下 (穿在空挡内)，钢管放在筘座壁三方铁上或内六角螺丝上，2、解开筘和棕 丝停经片上的捆扎的 2 根绳子，将筘翻动朝前拉，注意不能挂到轨道齿将纱 拉断。同时将筘插进筘槽铁皮放在筘外面（若放内容易在拧螺丝将筘搞坏， 注意有的有停经片需复原），筘上手顶端离剪刀 1-2MM，拧上螺丝拧紧。 筘所有螺丝拧好后，在梁上挂上三根钢筋板的方钩子，分三处均匀放置， 将棕丝抬起挂到钩子上后，三根钢管拿抬到筘的旁边向上（从原下方抬上来 使钢管平一点，去后面将经轴两边刹车扣上扣好，注意齿轮搭接，两齿轮留 一点间隙，用锤子及Ф 8 内六角扳手将螺丝紧及 17*19 开口扳手将齿轮及销 子，刹车拧好。 1、再后面将纱理理好理顺，去前面将筘上的经纱往前拉，拉好后，注 意经纱的长度，解开纱结，继续拉经纱，并用塑料刷子梳理经纱理顺。2、 准备打结，打结前将前卷取布手轮转动卷取手轮往前卷一点。3、拆边撑盒
打好结后，此时挂棕丝的钩子不能放下，利用钩子仍旧挂着及经纱拉紧 的条件，到后面去再次将经纱理一下理顺，并拿走三钢管，从中间分线夹子 将经纱左右分匀，理顺经纱。然后用刷子梳理一下经纱，将断纱及无用纱放 到后面振动梁处，接着将停经片往后拉。拉时特别要特别注意动作要轻要顺 其自然，1、先从中间双手分开抓住停经片（以中间分纱夹为基准等距离） 往怀里拉。然后分别拉左右两边。依次拉好第一根，再停经棒注意不要把经 纱拉断及撬脚。拿停经棒时也是从中间穿过中间分线夹，2、继续拉第二根 停经条和停经棒插好停经棒。。。共六根最后固定停经架钢管。用Ф 17*19 扳 手将 2 只 M10 螺丝拧紧。压好停经片条拧上螺丝 6 只。
挡车工操作注意事项：
1、 断经纱处理方法 主要是边撑的经纱易断，从钢筘穿的经纱得往边撑盖里放，由于角度关系而 致使经纱织不进，正确的处置方法是呈直线方向或相邻几根经纱处穿一下， 然后放在边撑盖里，中间断的经要拉一下，或者用东西挂一下就可以解决。
2、 断纬纱的处理方法 A、 先拉出两根纬纱；B、把卷取撑头反过来让卷取在打纬时不起作用。C、 倒两格纹纸或两块纹板；D、用一纬开车找出活纱（打纬打通经、纬）纬 纱从废边织口拉出，压在边撑盖下。E、把卷取撑头放回原处并退几齿后 打一二纬，直接开车。F、如拆布不多应根据数倒转纹板（一般两梭）很 方便可以找出活纱，这样可以减少打纬及经纱的起毛，并可以少浪费时间。 如为色织物，则需学会看纹纸，倘若一开车就断纬，应注意送纬剑剑夹里 是否有纱或飞花应消除。
跑到前面去将三钢筋钩子取下准备夹棕夹子，将棕丝从一头一头开始往 里综框推，如果太高将经纱放下一点，松开卷取布手轮，注意手势是手掌夹 住推，全部推好后，注意经纱松紧度，将棕条插到两边综框的插槽中先上后 下，也可中间先夹一个夹子，棕条就不容易掉下来，固定好了。两边检查一 下有没有插好，不能掉下来。
开始夹棕夹子。分棕丝要分均匀，眼睛看好原棕夹子位置再看筘要一条 直线，分开经纱分开棕丝，上下一条线夹上夹子，利用辅助工具棕夹套用手 将夹子推进夹槽。注意手势，方法。两手要配合好，从一头开始。夹好后检 查一下有没有夹错位。
装上分线板，注意方法分匀。两手要配合好，分线板夹子头不大好扣， 要利用巧劲！
到前面盖边撑盒，还原原高度。拆的时候前以看好高度（同拆筘记住有 无垫停经片，在什么位置）找两纸管将边撑和平铁板经纱垫起，将边上的经 纱拉直（垂直）盖上边撑盒。注意下首边撑要和门幅相对应，调整宽度。以 及剑带释放板的位置。开好机还要根据布面调整剪刀的位置（两剪刀了机时 要加润滑油。）注意废边纱的穿的路径，及废边装置处的绕法再到废边纱筒， 面向上首为逆时针，纱头对准废纱筒。装废边纱圈注意队准卷纱装置。进行 下道工序整车加油。 加润滑油：轴上好后，开始对龙头加黄油对准黄油眼用黄油枪加 8 处（有 2 处不 大好加，要点动一下才好加黄油。清洁龙头棉纱衣，倒油壶清理油海绵。摇轴加 润滑油 8 个点，墙板两边 2 只，内 6 只，整个机车加润滑油，皮带轮 2 处龙头下 1 处，曲轴前 2 边共 4 处，及油眼两边。曲轴后轴上 2 处及两边。卷布辊两头， 卷取装置送经装置卷布处，剪刀盒加黄油。链条上，轴承上。后梁油眼处。油加 好轴也就上好。改工序结束。 原车：该工序基本由挡车工完成，剪去打结露在外面纱，及引头多余打结的布面 上的纱线，调整张力将储纬器移回原位及纬纱穿过来，打纬。接纱头。调整经纱 穿错的，穿上废边六根纱线，开车，差不多是搭上经停电线。正式开车。
使剑带不窜动。然后，调节下手接纬剑，松开轮上六只螺丝用拉剑带使送
将两边撑盒Ф 6 内六角扳手拆下，有 4 只 M8 螺丝。留心两边的边撑的原有 高度，打结时最好一个人打结注意纱的松紧度，两人从两边往中间打结，注 意打结方法，打结要牢靠。打结时手不能松，利用丝杠不使结滑掉。可以先 上下首两边各打 3~4 个结，然后转送经或卷布拉紧经纱，再继续打结。打结 要均匀，两边三结不要太大，打结时拉拉经纱时看看停经片的高度要一至， 然后再打结。这样停经片基本高度一样经纱松紧基本一样方便原车。
定是否用塑料编捆扎控制其，摇晃幅度。
右边缺纬 检查松接剑板是否提前释放，将释放板后移。
断纬
查看交接时间，看接剑时间是否为 180°，180°时间较正，调整中
心轴两端凸轮，轮盖有六只 M6 六角板手螺丝松开，再用六角板手插在旋转凸
轮上面使薄的一面在后梁一边为 180 度。
附扇形臂调整： 用活络扳手松开大螺丝，调节牵手向上调节开口小向下开口
经纱时要注意经纱在筘前，纠缠在一起，要理好再拉。基本拉直了才可以用 力将经纱往前拉，拉出停经片的声音，将停经片、棕丝抖松。 10、 用刷子刷经纱时要将经纱理顺。在打结。结不能太大，经纱宽度不超过
100MM 为宜。 11、 拿去钢管将停经片拉至停经片架子上，拉经纱要将停经片抖松再前拉，
动作要随和，不能强拉。 12、 在打结之前，一定要先将经轴搭牙搭好，否则打结会松，经轴容易转动。
太快，在滑之前将绞边及绞边棕丝移到两头去。 6、 解筘绳之前，要将钢管穿到棕丝当中，别让钢管压到纱上，特别是冬天纱更
易断，解绳时注意不能将筘及停经片的经纱搞断。 7、 将筘固定时要注意上手绕在筘上的经纱。不能搞断。固定筘时，内六角扳手
拧螺丝时，不能将经纱搞断。要用手将经纱分到旁边去。 8、 挂三只铁钩时注意下手的棕丝，不能搞掉了。 9、 钢管抬到筘上旁边，挂好钩子在将经纱往前拉，动作不能太大以免断纱，拉
几台长 4900 宽 1850 走道 700 车间 6000*4500 128 表示经密 68 表示纬密。门幅 105 英寸。 钢瓦 220*350 椽子间距 290 挡瓦条间距 290 左右檐沟 350~400 70 厚 总 650 左右 脊不漏 底不漏 1500*4+950 14 档 约 12000 根 经 纱 ， 12 小 时 织 布 40 米 ， 2 只 纬 纱 卷 。 左右 20—24 天一根轴，
