电脑双电源供电方案解决方法
强劲的电脑主机双ATX电源供电模式(精)
强劲的电脑主机双ATX电源供电模式来源：pcmag:夜寒松作者：希历科技整理转载发布时间：2009-11-23 查看次数：898电脑主机双电源的最完美双供电模式简介只要我们电脑主机箱空间允许我们多放一个电源，那么这件事情就可以开展了，如果你是一个电脑DIY爱好者，不论你是菜鸟还是老鸟，你几乎都会成功。
只要花一块钱左右买一个CD4081与电路芯片（有几个输入端，只有一个输出端。
当所有的输入同时为“1”电平时，输出才为“1”电高，否则输出为“0”电平。
），在把身边多余的闲置电源拿来使用即可（也可以买新的嘛），其它事情都是难度很小的手工技术活。
以下为详细解说：尽管我们普通接线搭建双电源系统很容易就成功，但从严格的意义上来说，其并不完善。
因为ATX 电源在启动和关闭过程中，当主板给电源发出PS_ON 启动信号后，电源要等其全部输出电压都稳定后才送出一个安全信号给主板，而主板则根据这个安全信号才开始真正的启动过程，这个安全信号我们通常称之为Power Good （简称PG ）。
要产生PG 信号可不简单，要求ATX 电源在输出电压稳定后的100 ～500ms 之间送出PG 信号给主板的PG 端。
另外，在关机的时候，必须在电源输出电压低于标准幅度的75% 至少1ms 前送出PG 信号，否则将影响到驱动器的安全。
在上面的做法中，双电源系统的另外一个电源的PG 信号没有送给主板，因此就无法保证两个电源的同步，从而对驱动器（特别是硬盘）的安全也将产生不利的影响。
既然两个电源的PG 信号都要送到主板，那就只能将两个电源的PG 信号先送到一个与门电路，然后再接到主板上就可以了。
任何一个电源的PG 信号不符合规定，那么整个电脑就会拒绝启动，从而保护了驱动器的安全。
在开始改进工作前，我们要先找到主板电源插头上的PG 信号线，大家可以从（图：1）中找到PG 信号线，这根导线通常为灰色。
此外，还需要选用“门电路”，比如CD4081 集成电路。
两路电源分离改造工程方案
两路电源分离改造工程方案一、项目背景随着电子设备的发展和普及，电源需求逐渐增多，而传统的单一电源供电结构已经无法满足设备的需求。
为了确保设备的安全性和稳定性，需要对现有的电源系统进行改造升级，从单一电源供电结构改造为两路电源分离结构，以提高设备的可靠性和稳定性。
二、工程概述1、现状分析目前，公司的电源系统采用的是单一电源供电结构。
由于设备数量增多，电源负荷逐渐加大，导致电源稳定性不足，存在供电不足和电压不稳定等问题。
为了解决这些问题，需要对电源系统进行改造升级，提高设备的可靠性和稳定性。
2、改造目标（1）提高设备的稳定性和可靠性，确保设备能够正常运行；（2）降低电源系统的故障率，减少维护成本；（3）提高设备的能效，降低能耗。
3、改造内容（1）对现有的电源系统进行分析和评估，明确改造的具体需求；（2）设计两路电源分离结构方案，包括电源分隔、电源隔离、电源切换等；（3）对设备进行改造升级，安装新的电源供电系统；（4）对改造后的电源系统进行测试和调试，确保设备能够正常运行。
4、实施方案（1）改造前的准备工作：对现有的电源系统进行分析和评估，明确改造的具体需求；确定改造的可行性和必要性；组织相关人员进行培训和培训，提高员工的技术水平。
（2）改造设计方案：根据改造的具体需求，设计两路电源分离结构方案，包括电源分隔、电源隔离、电源切换等；选择适合的电源设备和材料，确保改造的质量和效果。
（3）改造实施过程：对设备进行改造升级，安装新的电源供电系统；对改造后的电源系统进行测试和调试，确保设备能够正常运行；对改造的效果进行监测和评估，及时处理改造过程中出现的问题和难点。
（4）改造后的运行维护：对改造后的电源系统进行运行维护，确保设备的稳定性和可靠性；对电源系统的运行情况进行监测和评估，提供相应的维护和保养服务。
5、工程预算改造工程的预算主要包括人工费、材料费、设备费、测试费等，具体预算金额将在改造方案确定后进行具体测算。
教你做双电源串联供电使用-电脑资料
教你做双电源串联供电使用-电脑资料旧电脑淘汰下来的设备，有些设备仍可以再利用，。
将旧型的AT 电源供应器搭配在机箱上的ATX电源供应器使用。
准备的工具及材料①电源供应器1个:这次的主题是AT电源供应器的再利用，当然要准备一颗AT的电源供应器，才能进行改装。
②电源线1条:除了要准备一般插座用的电源线外，要再准备一条显示器连接至电源供应器的电源线。
③外框架3组:利用商场购买的软驱外框架，来改做扩充设备的安装架。
④固定铁架4根:用来固定软驱外框架，这里是将固定硬盘用的铁架拿来变更使用。
⑤固定外框架与电源供应器用的吸盘，可以到商场购买浴室用的吸盘式壁钩，取下上面的吸盘来使用。
⑥胶枪1支:用来黏着外框架与底座吸盘。
⑦工具包:至少要含美工刀、螺丝起子、锯子等工具，以供稍后改装时使用。
⑧ATX机箱1部:加上400W电源供应器，应有可接显示器的电源线孔。
建议大家先将目前电脑内的设备作一次总的检查。
这次课程的目的是将机箱内一些会产生高热的设备，如SCSI设备或是一些较不常用的设备，通过第二个电源改成外接方式，以节省机箱内的空间，让机箱内散热更好。
一、检查旧电源供应器使用以前旧电脑的电源，最好先拿一条电源线连接至插座，然后打开开关检查供电是否正常，以免连接时无法使用。
二、制作一个设备放置架既然要改成外接的方式，就要有架子来放这些设备。
先到电子商场购买3.5英寸软驱转成5.25英寸使用的软驱外框架，这里在示范时使用三组。
接着将其中一个外框架的边框锯除，在示范课程中有一台SCSICD-RW准备移出来外接，由于CD-RW比较大，所以必须使用小锯子将小框架的边框锯除，才能将CD-RW放上去。
再将软驱外框架里头的3.5英寸锁孔一并锯除，这样才能将CD-RW平稳地放在上面。
建议:在分接设备时若电脑内有SCSI与IDE装置，可以将它分开来安装，最好将IDE装置保留在机箱中，而将内接的SCSI设备移至第二组电源来使用，这样机箱内的散热条件就得到了改善，SCSI排线也比较容易从电脑中的SCSI卡上连接。
双电源STS静态换转开关输入配电系统解决方案
双电源STS静态换转开关输入配电系统解决方案双电源STS静态换转开关输入配电系统是一种利用静态切换开关(Switch Transfer System, STS)实现两个电源之间自动切换的配电系统。
它能够实现电源供电的冗余，并且在一个电源故障时能够无缝切换到备用电源，保持供电的连续性。
下面将介绍双电源STS静态换转开关输入配电系统的解决方案。
首先，双电源STS静态换转开关输入配电系统包括两个主电源和一个备用电源，同时还包括两个静态切换开关和配电系统，以及监测和控制模块。
主电源一般是两个独立供电网，可以是两个不同的电网，也可以是两个不同的变压器或发电机组。
备用电源可以是UPS蓄电池组、发电机组或其他备用电源。
静态切换开关用于在主电源发生故障时切换到备用电源。
它可以是电力电子器件，如IGBT或MOSFET等，也可以是机械开关。
配电系统负责将电能从电源分配到负载上。
它包括配电开关柜、母线、电缆和保护设备等。
配电开关柜用于将不同的电源切换到负载上，确保负载能够得到稳定的电源供应。
母线用于将电能从电源输送到负载，同时还可以实现对电源的并联或分联。
电缆用于连接电源和负载。
监测和控制模块可以监测电源的状态，并且根据电源的状态切换静态切换开关。
它可以实现对电源故障的实时检测，并且能够在主电源故障时自动切换到备用电源。
监测和控制模块还可以监测负载的电压、电流和功率等参数，并且能够对配电系统中的各种设备进行管理和控制。
双电源STS静态换转开关输入配电系统的解决方案主要包括以下几方面：设计合理的电源选择，确保两个主电源之间的电源供应冗余；静态切换开关的选用，选择合适的电力电子器件或机械开关；适当的配电系统设计，包括配电开关柜、母线和电缆等；可靠的监测和控制模块，用于实现电源状态的监测和自动切换。
此外，双电源STS静态换转开关输入配电系统的解决方案还需要考虑系统的可靠性、安全性和可维护性等方面的问题。
在系统的设计和安装过程中，需要充分考虑到各种故障情况，并且进行适当的设备选择和布置，以确保系统的可靠性和安全性。
电脑双电源供电方案解决方法
电脑双电源供电方案解决方法2009-12-05 14:28电脑硬件的迅速发展不光提高了电脑的运行速度。
在运行速度加快的背后，电脑的功耗也是直线上升，在2006之前几乎所有的桌面电脑用300W的电源就可以完美解决。
而在今天一张高端显卡的功耗就超过了200W，一个中高档CPU的功耗就125W。
很多电脑基本都是标配400W甚至500W－800W的电源，更有高端电源输出功率都达到2000W。
这让你不得不考虑买更大输出功率的电源。
然而高端电源的价格并不是每个人都能接受的，一个800W的电源价格更是高达1500多元。
另外很多人在购买了新配件（比如显卡等大功耗配件）升级后发现电源功率不够又得升级电源，这又是一大笔开销，另外升级换下的电源也只能闲置浪费掉。
相信很多朋友都听说过电脑双电源供电方案，其实这并不神秘，利用手头现有2个小功率电源实现1＋1＝2的效果，让2台电源在一起协同工作达到大功率电源的输出。
今天我就告诉你如何实现双电源供电。
(1)双 ATX 电源工作原理对于ATX电源，当用户按下机箱上的电源开关后，主板就会给 ATX电源送出一个启动信号，我们称之为PS-ON信号(一个高电平信号)，在电源收到这个PS_ON信号之后，ATX的主电源电路才会开始工作并输出电流。
而当我们要关机的时候，通过主板上的POWER按钮，可以让主板停止向ATX电源输出PS_ON信号，这个时候，ATX电源的主电源部分就停止工作，并截止电路的输出了。
对于双电源，我们只要将这个由主板产生的PS_ON信号，也同步输出到另一个ATX的电源的PS_ON信号端，从而同步的激活第2部ATX电源一起工作。
实际上，我们需要做的事情很简单，将两台ATX电源PS_ON用一根导线连接起来，而两台 ATX 电源的“电源地”再用一根导线连接起来就可以了(如图5)。
图5(2)实际改造过程在ATX电源的20PIN 的主板插头上，有一根绿色的线，这根绿色的线就是ATX电源的PS_ON信号连线，而其旁边三根黑色的连线则是电源的地线(如图6)。
双电源供电方案
双电源供电方案引言在一些应用场景中，为了保证设备的稳定运行和故障冗余，常常需要采用双电源供电方案。
双电源供电方案是指通过同时连接两个独立的电源给设备供电，一方面增加了供电的可靠性和稳定性，另一方面在某一个电源出现故障时可以快速切换到备用电源，保障设备的正常运行。
1. 双电源供电方案的原理双电源供电方案基于以下原理实现：1.双独立电源：选择两个独立的电源作为主电源和备用电源，确保供电的冗余性。
2.自动切换机制：通过电源切换器实现自动切换功能，当主电源故障时自动切换到备用电源。
3.抗干扰设计：为了避免干扰电源的不稳定性对设备的影响，需要对电源进行滤波和稳压处理。
2. 双电源供电方案的应用场景双电源供电方案主要应用于以下场景：1.关键设备：对于那些需要全天候稳定运行并且不能因为电源故障导致停机的设备，如数据中心的服务器、网络设备等。
2.重要设备：对于那些需要持续供电以保障生产的设备，如工厂生产线上的机器设备等。
3.客户关键设备：对于那些需要长时间稳定运行以提供服务的设备，如银行的ATM机、电信基站等。
3. 双电源供电方案的设计双电源供电方案的设计主要包括以下几个方面：3.1 电源选择在选择电源时，需要考虑以下几个因素：•电源类型：选择适合设备的电源类型，如交流电源或直流电源。
•电源容量：根据设备的功耗、负载等因素选择合适的电源容量。
•供电稳定性：选择稳定输出电压并具有良好过载能力的电源，以满足设备对电源稳定性的要求。
3.2 自动切换器自动切换器是实现电源切换功能的关键设备，其主要原理是通过检测主电源的状态，当主电源故障时自动切换到备用电源。
3.3 电源滤波和稳压为了保证供电的稳定性和可靠性，需要对电源进行滤波和稳压处理。
常见的滤波和稳压设备包括滤波器、稳压器等，可以有效降低电源的噪声和波动。
4. 双电源供电方案的实施步骤实施双电源供电方案的步骤可以分为以下几个阶段：1.需求分析：根据设备的要求和应用场景进行需求分析，明确双电源供电的具体需求。
双电源调试步骤规程
双电源调试步骤规程双电源调试步骤操作规程一、迷你微断型双电源1、常用电源输入端A相接入火线，N相接入零线，备用电源输入端A相接入火线，N相接入零线，打开电源电压调到AC220V±10V；两路通电开关在常用电源位置，常用备用电源指示灯亮，常用合闸指示灯亮，测量常用断路器输入与输出是否接触良好。
测量常用合闸指示电压是否正常。
2、断开常用A相电源，开关自动转换到备用电源。
备用电源指示与合闸指示灯亮，测量备用断路器输入与输出是否接触良好。
测量备用合闸指示电压是否正常。
再接通常用A相电源，开关要自动返回至常用电源。
3、双电源为三极开关时，常用电源零线接至常用合闸指示输出的零线端子上，备用电源零线接至备用电源合闸指示畏出的零线端子上。
其它项目检测与四极的一样。
3、把控制器上的船型开关打到手动位置，再把常用A相电源断了，开关不会动作。
当开关打到自动位置，开关自动转换。
船型开关在手动位置时，可以用手柄手动操作，常备用转换。
警告：开关在自动状态，通电情况下，严禁用手柄手动操作。
以防触电危险与损坏产品。
二、迷你微断（智能型）双电源：1、常用电源输入端A相、B相、C相分别接入火线，N相接入零线，备用电源输入端A相接入火线，N相接入零线，打开电源相电压调到AC220V±10V；两路通电开关在常用电源位置，常用备用电源指示灯亮，常用合闸指示灯亮，测量常用断路器输入与输出是否接触良好。
测量常用合闸指示电压是否正常。
2、断开常用A相电源，开关自动转换到备用电源。
备用电源指示与合闸指示灯亮，测量备用断路器输入与输出是否接触良好。
测量备用合闸指示电压是否正常。
再接通常用A相电源，开关要自动返回至常用电源。
与上面一样分别测试常用电源B相、C相。
3、双电源为三极开关时，常用电源零线接至常用合闸指示输出的零线端子上，备用电源零线接至备用电源合闸指示畏出的零线端子上。
其它项目检测与四极的一样。
3、按下控制器上的手动按键，手动指示灯亮，再把常用A相电源断了，开关不会动作。
电脑双电源供电方案解决方法
电脑双电源供电方案解决方法下面是一些常见的电脑双电源供电方案解决方法：1.UPS供电解决方案：UPS（不间断电源）是一种将AC电源转换为DC电源并存储在电池中的设备。
当主电源中断时，UPS会立即切换到备用电池供电，以保持电脑正常运行。
为了实现双电源供电，可以使用两个独立的UPS设备，每个设备连接到不同的电源，并通过一个自动切换开关来选择电源。
这样，当一台UPS设备发生故障或需要维护时，另一台UPS设备可以自动接管电源供应。
2.备用电源切换方案：备用电源切换方案是一种将电脑与两个独立的电源系统连接的方法。
其中一个电源系统为主电源，另一个电源系统为备用电源。
在这种方案中，电脑使用一种称为自动切换开关的设备来选择电源。
当主电源故障或失效时，自动切换开关会立即将电脑从主电源切换到备用电源，以保持电脑的正常运行。
3.并联电源方案：并联电源方案是一种将两个电源连接到电脑的方法。
在这种方案中，两个电源同时供电，而不是一个电源作为主电源，另一个电源作为备用电源。
这样做的好处是可以提供更高的功率，以满足电脑的大功率需求。
如果其中一个电源发生故障，另一个电源可以继续向电脑供电，以确保电脑的连续运行。
4.冗余电源方案：冗余电源方案是一种将两个或更多电源连接并互相冗余的方法。
在这种方案中，每个电源都可以单独供电电脑，当其中一个电源发生故障时，其他电源可以接替其任务。
这样可以大大提高供电的可靠性和稳定性。
5.太阳能+电网供电方案：太阳能系统是一种通过太阳能电池板将太阳能转换为电能的设备。
在这种方案中，可以将太阳能系统与电网供电系统连接到电脑。
太阳能用于供电时，可以减少对电网的依赖，同时还可以节省能源和减少碳排放。
当太阳能供电不足或天气不好时，电网可以提供备用电源。
无论采用哪种电脑双电源供电方案，都应考虑以下几点：1.选择可靠的电源设备：选择高品质的UPS、自动切换开关、并联电源或冗余电源等设备，以确保其正常工作和长期稳定性。
三种双电源的配置方案
三种双电源的配置方案
双电源配置是指在计算机主机中安装两个供电设备，可以在一
个出现故障时保持系统的运行。
以下是三种双电源的配置方案：
1. 独立冗余双电源配置方案
在独立冗余双电源配置方案中，两个电源是独立的，每个电源
可以单独供电。
如果其中一个电源发生故障，另一个电源可以继续
提供电力，保持系统运转。
该配置方案需要两个电源插座，并且需
要两个供电线路。
2. 联合双电源配置方案
在联合双电源配置方案中，两个电源连接在一起，并通过电源
连接器和主板相连。
如果其中一个电源故障，另一个电源可以自动
接管。
该配置方案只需要一个供电线路和一个电源插座，因此更加
经济实惠。
3. 高可靠性双电源配置方案
高可靠性双电源配置方案是一种采用高级冗余技术的方案。
该
方案适用于对系统可靠性要求极高的应用场景。
两个电源连接在一起，并通过电源连接器和主板相连。
在该配置下，每个电源都可以
单独供电，因此如果其中一个电源故障，系统可以继续运行。
此外，该方案还包括了电源重组，独立开关和出线保护等技术来保证系统
的可靠性。
总的来说，双电源配置方案可以提高系统的可靠性和稳定性，为企业和个人带来更好的用户体验和更高的工作效率。
选择何种配置方案应根据实际需要和预算情况来决定。
双电源简单故障处理
双电源切换开关故障遇到开关不能正常工作情况时，请首先按复位按钮看可否排除故障，然后检查主备开关的进线、二次采样线是否正常，接插件是否有松动、虚接情况。
下面供常见故障排除时参考。
一、接入电源自动转换开关不动作，控制器灯不亮可能出现部位：1.安装接线是否接正确及接实2.熔断器熔芯是否熔断解决方法：1.检查断路器进线端有无脱落和接虚，如有脱落重新接好2.对于3极ATS中性线应接入中性端子上3.更换熔断器二、接入电源自动转换开关不工作，控制器灯亮可能出现部位：1.自动转换开关未置自动位置2.自动转换开关延时调整过长解决方法：1.自动转换开关自动/手动切换开关处在手动位置，同时B型控制器自动切换灯不在自动位置2.自动转换开关置在自投不自复或互为备用状态下。
不能备用回路转为主用回路，如需改为自投自复状态时重新调整拨码开关及控制器设置3.自动转换电器切换延时被调整，重新调整延时拨码开关及控制器的设置三、控制器电源灯闪烁可能出现部位：1.进线电源故障a.电源超压b.电源线路接触不良c.控制器故障2.电源灯闪烁，蜂鸣器报警解决方法：1.重新调整进线电源电压2.检查进线电源是否有断相，或虚接现象，如存在接实，其中包括自动转换电器的采样线。
3.控制器插件重新接插或更换控制器。
4.进线电源端中性线与相线接反，重新更正接好。
四、自动转换开关脱扣灯亮可能出现部位：1.运输原因造成自动转换电器断路器脱扣2.使用中造成自动转换电器的断路器脱扣解决方法：1.如果是运输原因造成塑壳断路器脱扣，手动再扣后再自动转换到自动状态时自动转换同时需要按复位键2.在使用中造成自动转化电器的塑壳断路器脱扣，首先要检查一下断路器负载情况1）如果是短路原因造成脱扣，首先将短路现象排除后再进行手动或自动转换，如在设排除短路故障情况下不得进行手动或自动转换易造成二次短路或出现人身伤害。
2）过载情况下脱扣，首先检查用电设备负载，同时要检查ATS使用塑壳断路器额定电流是否能满足负载，如不满足应尽可能更换塑壳断路器，否则会引起断路器频繁脱扣造成断路器动静触头烧损，影响供电系统。
更换双电源改造施工方案
更换双电源改造施工方案引言双电源改造是一项重要的工程，可以有效提供备用电源供应，确保关键设备在主电源故障时继续运行。
本文档将介绍更换双电源的施工方案，包括准备工作、施工步骤和注意事项。
准备工作在进行双电源改造之前，需要进行以下准备工作：1.定义需求：明确需要更换双电源的原因以及关键设备的电能需求。
2.设计方案：根据需求制定双电源改造的设计方案，包括备用电源的类型和容量、电源切换方式以及备用电源的布置等。
3.资源准备：准备所需的备用电源设备、电缆、配电箱以及相关工具等。
4.安全措施：确保施工过程中的安全，包括佩戴个人防护装备、断电操作以及施工区域的防护措施等。
施工步骤1.断电操作：在开始施工前，务必切断主电源，确保施工过程的安全。
根据工程实际情况，可以选择断开整个建筑物的电源或只断开相关设备的电源。
2.拆除原有电源设备：按照设计方案，将原有的电源设备进行拆除，包括主电源电缆、配电箱以及相关控制设备等。
3.安装备用电源设备：根据设计方案，安装备用电源设备，包括备用电源发电机、UPS（不间断电源）等。
务必按照设备的要求进行正确接线和固定。
4.布置备用电源电缆：在备用电源设备和关键设备之间铺设电缆，并按照设计方案进行正确连接。
5.配电箱改造：根据设计方案，对配电箱进行改造，确保备用电源和主电源的电路切换功能。
可以使用手动切换开关或自动切换设备，实现电源的切换和备用电源的投入。
6.联调测试：完成施工后，进行备用电源系统的联调测试。
测试主要包括主电源切换功能、备用电源供电能力以及关键设备对备用电源的响应等。
7.操作培训：对使用备用电源系统的操作人员进行培训，确保其了解备用电源系统的操作方法、故障排除方法等。
8.文档记录：对施工过程、测试结果以及操作培训的内容进行详细记录，以便后期维护和管理。
注意事项1.安全第一：在进行双电源改造的施工过程中，务必严格遵守安全操作规程，佩戴个人防护装备，确保施工人员的安全。
2.设备选择：根据需求，选择合适的备用电源设备，确保其容量能满足关键设备的需求。
笔记本双电池方案
3.符合国家相关法律法规及行业标准；
4.优化用户使用体验，提高产品竞争力。
三、方案设计
1.电池选型
选用高品质、高能量密度的锂离子电池，以满足笔记本双电池方案对续航能力的需求。同时，确保电池符合国家相关安全标准，降低安全风险。
2.双电池管理系统
（1）电池管理芯片：选用具有过充、过放、短路保护等功能的高性能电池管理芯片，确保电池安全稳定运行。
3.尊重知识产权，避免侵权行为。
五、实施计划
1.市场调研：分析用户需求，评估竞争对手的双电池解决方案。
2.技术研发：攻克电池管理、接口设计等关键技术。
3.产品试制：制造原型机，进行功能验证和性能测试。
4.测试优化：根据测试结果，对产品进行优化调整。
5.认证申请：提交产品至相关认证机构，获取认证证书。
7.建立完善的售后服务体系，提供优质的技术支持与售后服务。
六、风险评估与应对措施
1.电池安全风险：选用高品质电池，加强电池管理系统设计，确保电池安全；
2.技术风险：组建专业研发团队，加强技术研发，降低技术风险；
3.市场竞争风险：密切关注市场动态，及时调整产品策略，提高产品竞争力；
4.法律法规风险：加强合规性检查，确保产品符合国家法律法规及行业标准。
6.量产上市：推进产品的大规模生产，并通过销售渠道推向市场。
7.售后服务：建立完善的售后服务体系，提供技术支持和维修服务。
六、风险评估与应对措施
1.电池安全风险：选择高品质电池，加强电池管理系统设计，确保电池安全。
2.技术风险：组建专业团队，进行技术研究和开发，降低技术实施风险。
3.市场风险：持续关注市场动态，灵活调整产品策略，保持竞争力。
双电源用户现状、存在问题及解决措施
双电源用户现状、存在问题及解决措施1双电源用户及目前的状况(1)属下列情况者，称为双电源用户：1)用户由供电部门提供2个不同电源供电;2)用户由供电部门提供1路电源供电，而自备发电机作为备用电源;3)用户由供电部门提供1路主供电源，又从不同电源供电的另一用户处取得备用电源。
(2)具备下列条件之一者可获批准双电源供电：1)突然中断供电将造成人身伤亡者;2)突然中断供电将引起环境严重污染者;3)突然中断供电将造成城市生活瘫痪或连续生产过程长期不能恢复者;4)突然中断供电将在政治上造成重大影响者;5)上级指定的供电不能中断者。
(3)双电源用户目前有2种：1)拥有自备发电机;2)具备2路10kV电源进户，其中1路作为备用电源。
(4)拥有自备发电机的用户,使用自备发电机时，将双头开关手动切换到自备电源侧，断开与公用电源的连接;采用自动装置的用户，装置会自动切换到自备电源侧，同时断开与公用电源的连接;无双头开关和自动切换装置的用户，须断开公用电源进线开关，再将自备电源接到自己的用电回路中。
(5)具备2路10kV电源进户，其中1路作为备用电源的用户，都有自己的供电所、固定的专业运行维护人员、配套的运行设备和健全的运行管理制度。
当使用备用电源时，按照规定的倒闸操作要求进行操作，确保与正常供电线路断开，接入备用供电线路。
2双电源用户存在的问题(1)用户的自备电源保安措施如自动装置、双头开关，并不归供电部门管理，自动装置、双头开关能否保证可靠动作，能否在投入备用电源时将与公用电源连接的开关断开，避免反送电，是供电部门关心的一个问题。
(2)有些用户不熟悉有关用电的法律法规内容，为了保持自己的生产作业和商业经营正常进行，遇有停电情况，就临时借用一台发电机作为备用电源使用，他们不与当地供电部门签订《双电源(自备电源)供用电协议书》，在启用自备发电机时，又不与供电单位联系，而供电单位也无法对这些用户进行登记、管理。
他们缺乏必要的用电安全知识，能否在使用自备发电机前，将公用电源进户开关断开，确保不反送电，是供电部门关心的另一个问题。
双电源切换故障的分析与解决
双电源切换故障的分析与解决【摘要】双电源虽然可以保障机械运转的长时间持续性，但是也存在一些问题，为了解决这些问题，本文从双电源的工作原理、信号电源的组成与故障分析、原因分析，以及解决措施这四个方面对双电源切换故障的分析与解决进行阐述。
【关键词】双电源；切换；故障；解决措施一、前言随着电力的广泛应用，为了确保电力供应的稳定和工作人员的安全，在许多的企业生产中都运用了双电源技术，为了保证双电源技术的稳定，因此我们需要对其进行分析、探讨，进而提高技术水平。
二、双电源的工作原理1.电路的特点本电路利用可逆接触器的结构特点，与控制电路构成机械与电气的双重互锁，除了具有常规的失压、欠压、来电、过流和短路保护外，还具有缺相保护、逆送电保护和故障保护，本电路结构简单，设计注重安全性，操作方便，抗谐波干扰，不会因误操作而导致电源切换事故。
2.电路的组成本电路的原理如下，如图所示，图l为主电路，图2、图3为控制电路。
在图1中，ACl为工作电源，AC2为应急电源，CBl为工作电源的进线断路器，CB2为应急电源的进线断路器，C为可逆交流接触器，它由工作电源的进线接触器C11和应急电源的进线接触器C 21组成，接触器CII、C2l之间存在机械联锁，C12为工作电源控制回路的电磁继电器，C22为应急电源控制回路的中闻继电器，常闭触头C12和C22构成电气互锁。
可逆交流接触器c，通过机械联锁机构互锁，它与控制电路中的中电磁继电器C12、C22构成机械与电气双重互锁。
3.工作原理平时由工作电源ACl对外供电，断路器CBl和可逆交流接触器c中的C1l 接通，断路器CB2和可逆交流接触嚣C中的C2I断开。
其工作原理如下：当工作电源ACl来电时，合上断路器CBl，控制回路的中间继电器C1 2线圈得电，其常开触头C12吸合，常闭触头C12断开，当按下启动按钮STARTl 时，接触器Cll线圈得电，接触器Cll主触头吸合，工作电源ACl对外供电。
双电源操作方案
双电源操作方案
背景
在某些领域，如医疗设备和工业控制系统，设备的可靠性和连
续性至关重要。
在这些应用中，任何电力中断可能导致众多问题，
如数据丢失、设备损坏、产品质量降低等。
为了保证设备的稳定工
作以及避免不必要的损失，必须将备用电源设计为第一类关键设施。
方案
针对双电源系统，本方案提供以下操作步骤：
1. 备用电源待机
在使用主电源的情况下，备用电源处于待机状态，这意味着备
用电源没有接通电源线路，电池也没有连接到原装设备。
这样可以
避免备用电源消耗电池寿命，保证电池在需要时处于最佳状态。
2. 主电源中断
如果检测到主电源故障，备用电源将控制装置给原装设备供电，以避免设备关闭。
此时，备用电源开始供电，其电池连接到原装设
备以维持电力连续性。
在发生主电源故障时，系统会向维护人员发
送故障报告。
3. 主电源恢复
当主电源恢复正常工作后，备用电源会自动停止供电，恢复待
机状态。
恢复过程不会影响设备的运行，也不需要手动干预。
注意事项
- 备用电源和主电源的电气参数需要匹配，以确保切换过程稳
定和电压范围适合原装设备的电气要求。
- 电池需要定期检查和更换，以确保其状态良好。
- 在主电源恢复运行后，可以对备用电源进行测试以检查其运
行状况。
结论
双电源操作方案可以有效保证设备的连续性和可靠性。
在实际应用中设置双电源系统，并制定相应的操作方案，可以有效保障设备的运行顺畅和数据安全。
双电源机箱改造方法
双电源机箱改造方法想知道双电源机箱改造方法吗?组建双电源一般只能用两个电源自已来改造，必须要一定的动手能力和大量勤奋专研的精神。
今天汇学我就这话题给大家说说相关方法。
〔电脑〕如何组建双电源1.绿线的并联首先分别用退针器对两个电源24Pin接口上的绿结(PS ON)进行退针，然后把副电源的绿线剪去针脚，接着用电烙铁焊接在主电源的绿线针脚上，再用热缩管进行绝缘处理防止短路，最后把改装好的绿线装回到主电源的24Pin接口上就完成了绿线的并联改造。
2.黑线的并联拆过电源的玩家都知道，电源的黑线(GND地线)是在电源PCB与外壳的螺丝固定孔部位进行接地处理的，那么只必须把两个电源的外壳用导线连接起来就可以实现两个电源之间的黑线并接。
3.平台安装测试在经过一系列的线材并联改装之后，完成了双电源的并联连接。
下面就按照操作的思路，把主板、CPU、硬盘的供电接在主电源上;显卡的辅助供电通过双大4Pin转6Pin转接线接在副电源上。
确认连接无误后，插上电源，然后用螺丝刀短接主报上的启动针脚，只昕滴的一声，主机顺利启动。
建议把硬盘接到主电源上，因为主板的20Pin(或24Pin)接口里有根灰色的线，那是P.G信号线，也就是Power Good的意思。
开机时，电源会在输出稳定以后给主板发出P.G信号，此时主板才会自检启动。
关机时，在电压下降到75%之前，电源也会给主板一个P.G信号，让主板把硬盘磁头挂起来。
副电源因为没有接到主板上，因此无法发送这个P.G信号，所以硬盘最好别接到副电源上，以免造成硬盘的损坏。
打造电脑双电源供电系统1，将电脑220W电源设为主电源，并对主板、CPU、硬盘进行供电，将220W电源设为副电源，单独为显卡进行供电，再并接两个电源绿线、黑线让两台电源同步联合工作。
2，分别用退针器对两个电源24Pin接口上的绿结进行退针，然后把副电源的绿线剪去针脚，接着用电烙铁焊接在主电源的绿线针脚上，再用热缩管进行绝缘处理防止短路，最后把改装好的绿线装回到主电源的24Pin接口上就完成了绿线的并联改造。
配电双电源运维保障措施
配电双电源运维保障措施配电双电源是一种常用的电力供应方式，常被应用在对电力供应连续性要求非常高的场景，如数据中心、医院等。
为了保障配电双电源的运维安全和可靠性，以下是一些常见的保障措施：1. 双电源接触器及自动切换装置的设备选择：根据具体需求，选择符合相关标准的接触器和自动切换装置。
这些设备具备灵敏的切换效果和稳定的功能，能够确保在一电源故障时能够迅速切换到备用电源。
2. 双电源电缆的敷设：在敷设电缆时，应合理划分电源路径，避免主、备用电源电缆同行或交叉敷设。
同时，应选用优质电缆材料，保证其绝缘性能和耐磨性能，防止电缆短路和损坏。
3. 常态化巡检：定期对配电双电源及其相关设备进行巡检和保养。
检查各个设备的运行状态、接触器和切换时间的可靠性，并做好记录，及时发现问题并进行处理，防止故障发生。
4.备用设备的备品备件和检修计划：配备有效的备品备件，保障备用设备能够及时更换。
制定合理的设备检修计划，对配电双电源及相关设备进行定期的检修和维护，确保设备的可靠性和持续性。
5. 设备标识：在配电设备上设置明显的标识，包括设备名称、功能、接线图等。
便于操作和维护人员能够准确识别设备和进行操作，遵循规程操作，提高设备的安全性。
6. 电源保护：在配电双电源的主电源和备用电源上设置过电压、过电流、欠压、短路等保护装置，当出现异常情况时能够及时切断电源，避免设备损坏和电源故障。
7. 计划性维护：制定合理的计划性维护方案，对配电双电源及相关设备进行定期的维护和检修，包括清洁、紧固、更换老化零部件等。
及时消除设备隐患，提高设备的可靠性。
总之，配电双电源的运维保障措施需要从设备选择、故障预防、日常巡检和维护等多个方面来保障，通过以上措施的综合应用，能够确保配电双电源的长期稳定运行。
如何解决计算机中的电源问题
如何解决计算机中的电源问题计算机作为现代社会中不可或缺的工具，电源问题一直是用户最为关心的问题之一。
电源问题的出现会导致计算机无法正常工作，严重时可能对计算机产生损坏甚至危及用户的安全。
因此，解决计算机中的电源问题是非常重要的。
本文将从以下几个方面介绍解决计算机中的电源问题的方法。
一、排查电源连接问题首先，当计算机无法正常开机时，我们应该首先排查电源的连接情况。
确认电源插头是否牢固地插入了计算机主机的电源插孔，以及主机后面的电源开关是否处于开启状态。
其次，检查电源线是否完好无损，排查是否存在断线、短路等情况。
如果发现电源线存在问题，应该及时更换。
此外，还可以尝试更换不同的电源线与计算机主机连接，以排除电源线本身的问题。
二、解决电源供电问题1. 检查电源插座与电源线有时，电脑长时间使用后，电源插座以及电源线可能因为老化或过载而损坏。
因此，我们应该定期检查电源插座并确保其正常工作。
同时，检查电源线是否出现损坏、老化等情况，如有需要应及时更换。
2. 使用稳定的电源供应设备为了保证计算机稳定工作，我们建议使用稳定可靠的电源供应设备。
一般来说，可以选择具有过压、过流、过载保护功能的电源供应器，并确保其电流输出满足计算机的需求。
此外，还可以选择支持UPS（不间断电源）的电源设备，以便在停电或电压波动时保持计算机运行一段时间，以免数据丢失或硬件损坏。
三、解决电源线接口问题有时候，计算机无法正常开机可能是由于电源线接口故障引起的。
在这种情况下，可以尝试更换电源线接口，并确保其与计算机主机的接口完全匹配。
四、处理电源管理问题在电脑使用过程中，我们也应该注意合理管理电源，以提高计算机的能源利用率和延长硬件的使用寿命。
以下是一些电源管理的方法和技巧：1. 合理设置电脑的休眠和待机模式，减少长时间处于闲置状态时的电源消耗。
2. 关闭不必要的外设设备，如打印机、扬声器等，以减少功耗。
3. 当计算机长时间不使用时，应该彻底关闭计算机而非仅仅注销或待机模式，以节省电能并避免电脑长时间待机时产生的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

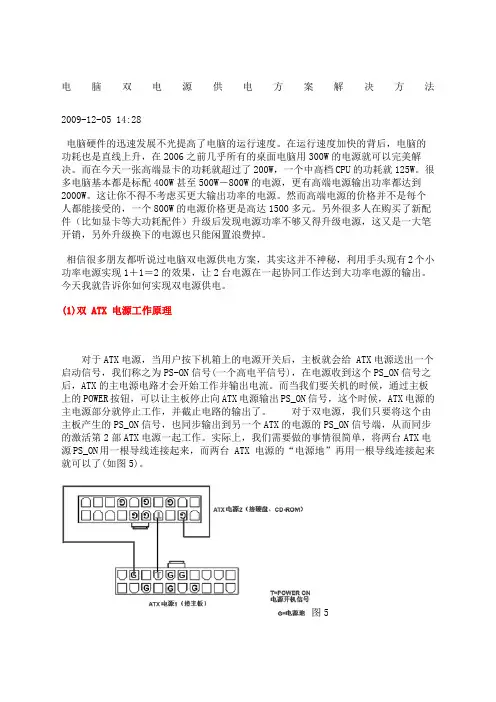

电脑双电源供电方案解决方法2009-12-05 14:28电脑硬件的迅速发展不光提高了电脑的运行速度。
在运行速度加快的背后，电脑的功耗也是直线上升，在2006之前几乎所有的桌面电脑用300W的电源就可以完美解决。
而在今天一张高端显卡的功耗就超过了200W，一个中高档CPU的功耗就125W。
很多电脑基本都是标配400W甚至500W－800W的电源，更有高端电源输出功率都达到2000W。
这让你不得不考虑买更大输出功率的电源。
然而高端电源的价格并不是每个人都能接受的，一个800W的电源价格更是高达1500多元。
另外很多人在购买了新配件（比如显卡等大功耗配件）升级后发现电源功率不够又得升级电源，这又是一大笔开销，另外升级换下的电源也只能闲置浪费掉。
相信很多朋友都听说过电脑双电源供电方案，其实这并不神秘，利用手头现有2个小功率电源实现1＋1＝2的效果，让2台电源在一起协同工作达到大功率电源的输出。
今天我就告诉你如何实现双电源供电。
(1)双 ATX 电源工作原理对于ATX电源，当用户按下机箱上的电源开关后，主板就会给 ATX电源送出一个启动信号，我们称之为PS-ON信号(一个高电平信号)，在电源收到这个PS_ON信号之后，ATX的主电源电路才会开始工作并输出电流。
而当我们要关机的时候，通过主板上的POWER按钮，可以让主板停止向ATX电源输出PS_ON信号，这个时候，ATX电源的主电源部分就停止工作，并截止电路的输出了。
对于双电源，我们只要将这个由主板产生的PS_ON信号，也同步输出到另一个ATX的电源的PS_ON信号端，从而同步的激活第2部ATX电源一起工作。
实际上，我们需要做的事情很简单，将两台ATX电源PS_ON用一根导线连接起来，而两台 ATX 电源的“电源地”再用一根导线连接起来就可以了(如图5)。
图5(2)实际改造过程在ATX电源的20PIN 的主板插头上，有一根绿色的线，这根绿色的线就是ATX电源的PS_ON信号连线，而其旁边三根黑色的连线则是电源的地线(如图6)。
首先将两台电源的PS_ON信号连线(绿色)和旁边“电源地”(黑色)用小刀将其绝缘表皮剥开约1cm长度，使之露出内部的金属导线。
图6然后用一根导线先将两台电源的PS_ON信号线连接起来，然后再用一根导线将两台电源的“电源地”连接起来(如图7)。
接下来将连线的接头用绝缘胶带“包扎”起来，以避免线路“短路”。
然后将其中一个ATX电源的主板插头插入主板电源插槽中，另一个ATX电源则连接好机器中的硬盘、CD-ROM、软驱等设备(如图8)。
图8最后给两台ATX电源接上220V的电源，否则电脑主板或电脑的硬盘设备将无法正常运行。
认真仔细的检查一下主板的电源插头和硬盘、CD-ROM等设备的电源插头。
接通电源试机，一次性点亮。

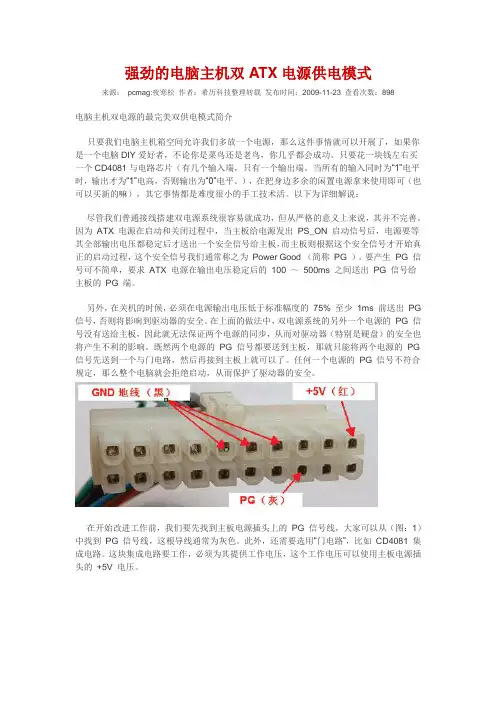

(3)最完美的双供电模式（解决PG信号不同步）尽管上面我们搭建的这个双电源系统很容易就成功。
但从严格的意义上来说，其并不完善。
因为ATX电源在启动和关闭过程中，当主板给电源发出PS_ON 启动信号后，电源要等其全部输出电压都稳定后才送出一个安全信号给主板，而主板则根据这个安全信号才开始真正的启动过程，这个安全信号我们通常称之为Power Good(简称 PG)。
要产生PG信号可不简单，要求ATX电源在输出电压稳定后的100～500ms之间送出PG信号给主板的PG端。
另外，在关机的时候，必须在电源输出电压低于标准幅度的75%至少1ms前送出PG信号，否则将影响到驱动器的安全。
在上面的做法中，双电源系统的另外一个电源的PG信号没有送给主板，因此就无法保证两个电源的同步，从而对驱动器(特别是硬盘)的安全也将产生不利的影响。
既然两个电源的PG信号都要送到主板，那就只能将两个电源的PG信号先送到一个与门电路，然后再接到主板上就可以了。
任何一个电源的PG信号不符合规定，那么整个电脑就会拒绝启动，从而保护了驱动器的安全。
在开始改进工作前，我们要先找到主板电源插头上的PG信号线，大家可以从图9中找到PG信号线，这根导线通常为灰色。
此外，还需要选用“门电路”，比如CD4081集成电路。
这块集成电路要工作，必须为其提供工作电压，这个工作电压可以使用主板电源插头的+5V电压。
图9对于CD4081与门元件，只需要利用其中的一个“与”门就可以了，连接时将IC的第7脚接地，第14脚接+5V，而两个电源的PG信号分别送到第1、2脚，第3脚再接到已经被切断的PG信号线靠近主板的一侧，改造工作就结束了(如图10)。
另外需要注意的是，双电源的搭配，应该将功率大、质量好的电源来带主板，而功率较小的电源用来带硬盘和光驱，这样可以将功率平均地分配给两个电源，能较好地相互协助。
图108pin电源好信号9pin紫色电源线+5V①作用:他是为主板上的触发电路供电的(为5V的待命电压)到南桥.14pin绿色电源线+5V他是工作控制脚(电压为3.5V-5V之间),当14脚电压为3.5V- 5V时候ATX电源不工作,当14脚为0V时ATX电源开始工作. 14pin 15pin短接可触发。
“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。
ATX电源的核心电路：A TX电源的主变换电路与AT电源相同，也是采用“双管半桥它激式”电路PWM(脉宽调制)控制器同样采用TL494控制芯片但取消了市电开关。
由于取消了市电开关，所以只要接上电源线，在变换电路上就会有＋300V直流电压，同时辅助电源也向TL494提供工作电压，为启动电源作好准备。
A TX电源的特点就是利用TL494芯片第4脚的“死驱控制”功能，当该脚电压为＋5V时，TL494的第8、11脚无输出脉冲，使两个开关管都截止，电源就处于待机状态，无电压输出。
而当第4脚为0V 时，TL494就有触发脉冲提供给开关管，电源进入正常工作状态。
辅助电源的一路输出送TL494，另一路输出经分压电路得到“＋5VSB”和“PS－ON”两个信号电压，它们都为＋5V。
其中，“＋5VSB”输出连接到ATX主板的“电源监控部件”，作为它的工作电压，要求“＋5VSB”输出能提供10mA的工作电流。
“电源监控部件”的输出与“PS－ON”相连，在其触发按钮开关(非锁定开关)未按下时，“PS－ON”为＋5V，它连接到电压比较器U1的正相输入端，而U1负相输入端的电压为4.5V左右，这样电压比较器U1的输出为＋5V，送到TL494的“死驱控制脚”，使ATX电源处于待机状态。
当按下主板的电源监控触发按钮开关(装在主机箱的面板上)，“PS－ON”变为低电平，则电压比较器U1的输出就为0V，使A TX主机电源开启。
再按一次面板上的触发按钮开关，使“PS－ON”又变为＋5V，从而关闭电源。
同时也可用程序来控制“电源监控部件”的输出，使“PS－ON”变为＋5V，自动关闭电源。
如在WIN9X平台下，发出关机指令，ATX电源就自动关闭。
4针（2*2）接口，提供直接电源供应给CPU电压调整器，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
1、地线；2、地线；3、+12V；4、+12V主板上的电源插头A TX电源输出接口A TX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby V oltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC1.＋12V+12V 一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。
如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
2.－12V-12V 的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。
3.＋5V＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
多数AMD的CPU其＋5V的输出电流都大于18A，最新的P4CPU其提供的电流至少要20A。
另外AMD和P4的机器所需要的＋5VSB的供电电流至少要720MA或更多，其中P4系统电脑需要的电源功率最少为230W。
如果没有足够大的+5V电压提供，表现为CPU工作速度变慢，经常出现蓝屏，屏幕图像停顿等，计算机的工作变得非常不稳定或不可靠。
4.－5V-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。
5.＋3.3V这是ATX电源专门设置的，为内存提供电源。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
大多数主板在使用SDRAM内存时，为了降低成本都直接把该电源输出到内存槽。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
如果主板使用的是+2.5V DDR内存，主板上都安装了电压变换电路。
如果该路电压过低，表现为容易死机或经常报内存错误，或WIN98系统提示注册表错误，或无法正常安装操作系统。
6.＋5VSB（+5V待机电源）A TX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
7.P－ON（电源开关端）P-ON端（PIN14脚）为电源开关控制端，该端口通过判断该端口的电平信号来控制开关电源的主电源的工作状态。
当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。
因此在单独为开关电源加电的情况下，可以使用万用表测试该脚的输出信号电平，一般为4V 左右。
