光伏储能一体化充电站设计方案
光伏储能一体化充电站设计方案
光伏储能一体化充电站设计方案:项目名称:项目编号:版本:日期:…拟制:^审阅:批准:目录1 技术方案概述 (3)1.1 项目基本情况 (3)1.2 遵循及参考标准 (4)1.3 系统拓扑结构 (5)1.4 系统特点 (6)2 系统设备介绍 (7)2.1 250K W并离网型储能变流器 (7)2.1.1 EAPCS250K型储能变流器特点 (7)2.1.2 EAPCS250K型并离网逆变器技术参数 (7)2.1.3 电路原理图 (8)2.1.4 通讯方式 (9)2.2 50K_DCDC变换器 (9)2.2.1 50K_DCDC变换器特点 (9)2.2.2 50K_DCDC变换器技术参数 (10)2.3 光智能光伏阵列汇流箱 (11)2.3.1汇流箱简介 (11)2.3.2汇流箱参数 (12)2.4 光伏组件系统 (13)2.4.1 270Wp光伏组件 (13)2.5 60KW双向充电桩 (15)2.5.1 60KW充电柱概述 (15)2.5.2 充电桩功能与特点 (15)2.5.3 EVDC-60KW充电桩技术参数 (16)2.6 消防系统 (17)2.7 微网能量管理系统 (17)2.7.1 能量管理 (18)2.7.2 光电预测 (19)2.7.3 负荷预测 (19)2.7.4 储能调度 (20)2.7.5 购售计划 (20)2.7.6 管理策略 (20)2.8 动环监控系统 (22)2.9 电池系统 (23)2.9.1 电池组 (23)2.9.2电池模组与电池架设计 (23)2.9.3电池系统参数表 (24)2.10 定制集装箱 (25)3 设备采购信息介绍 (26)1 技术方案概述(1)项目主要包括:1台250kW并离网型储能变流器(PCS),4个50kW的DC/DC模块,(2)长春年平均日照时间为4.8h,光伏系统占地面积200㎡,采用自发自用。
(3)储能系统采用集装箱方案,箱内集成储能变流器、DC/DC变换系统、电池系统、电池管理系统、能量管理系统、交流配电柜、动环监控系统和自动消防系统等设备。
光储充一体化充电站项目设计方案
光储充一体化充电站项目设计方案一、设计原则1.多能源互补:充电站要充分利用阳光资源进行光伏发电,并将多余的电能储存起来,以备充电需求,实现多能源互补。
2.智能节能:充电站应具备智能监控和控制功能,实时监测电能产生、储存和消耗情况,做到精确调控,提高能源利用率。
3.安全可靠:在设计中应考虑各种自然灾害、火灾等因素对充电设备的影响,采用防雷、防火、防爆等安全措施,确保设备安全运行。
二、系统架构1.光伏发电系统:光伏发电系统由光伏电池组成,可以将太阳能直接转化为电能供电。
光伏电池采用高效率太阳能电池板,通过光伏逆变器转换为交流电,并接入充电设备。
2.储能系统:储能系统由大容量电池组成,可以将多余的电能存储起来,以备不时之需。
储能系统采用高效率锂离子电池,具备长寿命、高能量密度和快速充放电等特点。
3.充电设备:充电设备包括直流充电桩和交流充电桩,可以为不同类型的电动车提供充电服务。
直流充电桩适用于大功率快速充电,交流充电桩适用于普通续航充电。
4.智能监控系统:智能监控系统负责对光伏发电、储能和充电过程进行监控和调控。
可以实时监测光伏发电情况、电池剩余容量、充电设备状态等信息,并做出相应的调控策略。
三、技术创新点1.多级转换技术:采用多级转换技术,将太阳能直接转化为交流电供电充电设备,极大提高了能量转换效率。
2.智能控制技术:运用智能控制技术,对充电设备进行实时监控和调控,合理分配电能,实现高效充电,提高充电效率。
3.高效锂离子电池技术:采用高能量密度、长寿命的锂离子电池,实现电能的高效储存和快速充放电,提高了储能系统的效率。
四、经济效益和环境效益1.经济效益:通过光储充一体化充电站,可以大幅降低充电成本,减少用户的用电支出。
光伏发电系统的建设和运行成本相对较低,而且充电设备的智能调控可以有效降低电能浪费。
2.环境效益:光储充一体化充电站利用太阳能进行发电,不产生二氧化碳等有害气体,对环境无污染。
同时,储能系统的应用可以实现电能的充分利用,减少能源浪费。

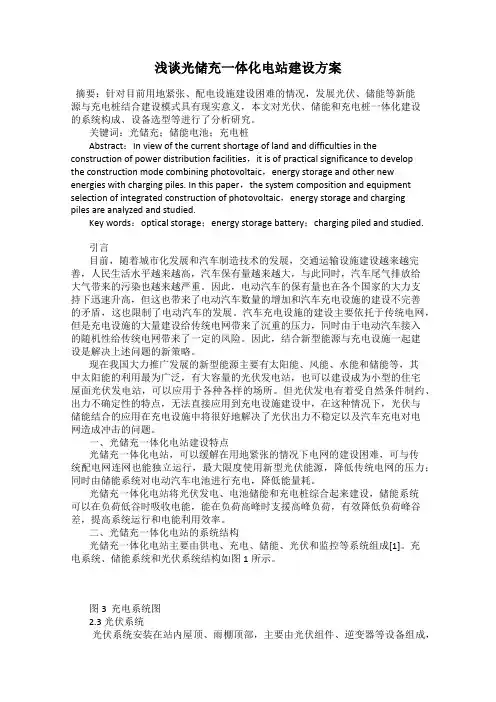

浅谈光储充一体化电站建设方案
浅谈光储充一体化电站建设方案摘要:针对目前用地紧张、配电设施建设困难的情况,发展光伏、储能等新能源与充电桩结合建设模式具有现实意义,本文对光伏、储能和充电桩一体化建设的系统构成、设备选型等进行了分析研究。
关键词:光储充;储能电池;充电桩Abstract:In view of the current shortage of land and difficulties in the construction of power distribution facilities,it is of practical significance to developthe construction mode combining photovoltaic,energy storage and other new energies with charging piles. In this paper,the system composition and equipment selection of integrated construction of photovoltaic,energy storage and chargingpiles are analyzed and studied.Key words:optical storage;energy storage battery;charging piled and studied.引言目前,随着城市化发展和汽车制造技术的发展,交通运输设施建设越来越完善,人民生活水平越来越高,汽车保有量越来越大,与此同时,汽车尾气排放给大气带来的污染也越来越严重。
因此,电动汽车的保有量也在各个国家的大力支持下迅速升高,但这也带来了电动汽车数量的增加和汽车充电设施的建设不完善的矛盾,这也限制了电动汽车的发展。
汽车充电设施的建设主要依托于传统电网,但是充电设施的大量建设给传统电网带来了沉重的压力,同时由于电动汽车接入的随机性给传统电网带来了一定的风险。
光储充一体化充电站系统方案
光储充一体化充电站系统方案一、应用背景:随着新能源汽车产业逐步发展,2014年我国开始出现私人购买新能源汽车,由此也开启我国新能源汽车元年。
2015年全国进入新能源汽车产业高速增长年,我国也在这一年成为新能源汽车市场。
销量方面,2022年,我国新能源汽车销售688.7万辆,同比增长93.4%,占到全球销量的61.2%o 新能源汽车新车销量占汽车新车总销量的25.6%o连续八年销量位居全球第一位。
所以在电动汽车和充电桩发展不平衡的情况下,“光伏+储能+充电”一体化向环保、便捷、安全等方面逐步展开,成为电动车充电站建设的创新尝试。
光储充一体化电站能够利用储能系统在夜间进行储能,充电高峰期间通过储能电站和电网一同为充电站供电,既实现了削峰填谷,又能节省配电增容费用,同时能有效解决新能源发电间歇性和不稳定等问题。
同时,光储充一体化不仅能够解决在有限的土地资源里配电网的问题,而且根据需要与公共电网灵活互动且相对独立运行,尽可能地使用新能源,缓解了充电桩用电对电网的冲击。
在能耗方面,直接使用储能电池给动力电池充电,提高了能源转换效率。
二、光储充一体化的构成:光储充体化充电站的核由三部分组成——光伏发电、储能电池和充电桩。
光伏系统:在有限的土地资源下建设光储充一体化电站,利用附近屋顶和停车场雨棚铺设太阳能光伏板,所发绿电作为新能源汽车充电电能的补充,最大程度上利用清洁能源,实现节能减排。
储能系统:储能系统具备电池仓和设备仓,电池系统以单节电芯为最小单位构成电池模组、电池簇,根据现场实际需求配置电池容量;设备仓内放置储能变流器(PCS)、交流配电柜、直流配电柜、消防系统和EMS&动环监控柜等等。
储能系统于交流母线(ACBUS)接入系统,提高能源利用效率,使电能进行优化配置实现本地能源与用能负荷基本平衡,并根据运行需要与公共电网灵活互动且相对独立运行,缓解了充电桩用电对电网的冲击,解决城市快速充电基础设施建设的电网扩容问题。
光储充一体化系统解决方案
系统简介
管理层 调度层
系统架构
能量管理系统
执行层
中央控制系统
电网调度中心
系统简介
应用场景
直流扩容 交流扩容 削峰填谷 离网供电
系统简介
主要特点
光储充系 统特点
是微电网的组成部分 主要用于配电增扩容,削峰填谷 控制简单、快速调度、较变压器扩容成本低 可短时离网运行,提高供电可靠性 特别适合有短时脉冲负荷的场景使用
输入条件:场站现有10台60kW充电桩,总配电容量600kW。高峰期有充电排队的现象,需求总功率1.2MW 客观限制:该线路为充电专线,无法通过增加变压器容量扩容;高峰期仅持续2h,新拉专线成本极高,投资收益比不高 解决方法:引入储能单元,实现高峰期增扩容,增加充电收入 投资组成:10台60kW充电桩,满足600kW两小时备电的储能电池,600kW PCS 收入组成:削峰填谷、充电服务费
5.86年
52185600 /
2448127.67
备注
600kW,2h 陕西工商业用电,峰电1.1098,谷电0.3911 西安市物价局通知 储能电池充放电效率95%,PCS效率98%,充电桩效率96%
80%DOD衰减到80%
1304.64*4000 磷酸铁锂电池回收残值忽略不计
投资收益
铅炭电池方案分析
解决方案
ACDC 充电模块
PDU
直流桩光储充改造解决方案
初始直流充电桩
PDU背板
DCDC充电模块 储能电池柜
解决方案
直流桩光储充改造特点
成本最优化
基于现有充电桩改造,不需要 单独建桩,投资成本低
技术成熟,方案灵活
PDU方案技术成熟,整个场站 可根据需求配置多个系统,扩 容方案灵活
光伏储能一体化充电站设计方案
光伏储能一体化充电站设计方案背景介绍:随着电动车辆的普及,充电设施的建设已经成为一项重要任务。
同时,为了推广可再生能源的使用,光伏充电站也越来越受到关注。
光伏储能一体化充电站可以将太阳能转化为电能,并将其存储起来,以供电动车辆充电使用。
下面是一项针对光伏储能一体化充电站的设计方案。
设计方案:1.光伏发电系统采用高效的太阳能光伏发电系统是光伏储能一体化充电站的核心。
使用高效的太阳能光电转换器可以有效地将太阳能转化为电能。
根据光伏发电站的规模,可以选择适当数量和类型的太阳能光电转换器。
2.储能系统设计充电站时,需要考虑到储能系统的容量和效率。
储能系统可以选择电池组或超级电容器。
电池组可以存储更多的能量,但充电和放电效率较低;超级电容器则可以实现更快的充电和放电,但存储能量较少。
根据实际需求,可以选择合适的储能系统。
3.充电设备充电设备是光伏储能一体化充电站的重要组成部分。
充电设备应该能够适应不同类型的电动车辆,包括不同的电池类型和电压。
充电设备应该具有高效率和快速充电功能,以满足用户的需求。
同时,充电设备应该具备充电和放电的智能控制功能,以最大化能源利用率。
4.监控系统光伏储能一体化充电站应该配备监控系统,以实时监测光伏发电系统的运行状态、储能系统的电量、充电设备的使用情况等。
监控系统可以通过互联网连接到管理平台,实现远程监控和管理。
监控系统还可以提供实时数据和报警信息,以便及时采取措施解决问题。
5.安全措施为了确保光伏储能一体化充电站的安全运行,需要采取一些安全措施。
首先,应该设置防雷设施,以保护发电系统和储能系统免受雷击。
其次,应该采用火灾监测和灭火系统,以避免火灾发生和火灾扩散。
此外,应该设置安全照明和紧急呼叫设备,以方便用户在紧急情况下求助。
总结:。
充电场站光伏并网储能电站设计方案
充电场站光伏并网储能电站设计方案新能源充电桩光伏并网储能电站设计方案目录2.1 系统设计思想及原则 (7)2.1.1 设计思想 (7)2.1.2 设计原则 (7)2.2 系统结构 (8)2.2.1 系统优点概述 (8)随着太阳能光电子产业的发展,出现了可以综合利用太阳能光伏组件阵列,市电和备用油机的并网混合供电系统。
这种系统通常是控制器和逆变器集成一体化,使用电脑芯片全面控制整个系统的运行,综合利用各种能源达到最佳的工作状态,并还可以使用蓄电池进一步提高系统的负载供电保障率,例如AES的SMD逆变器系统。
该系统可以为本地负载提供合格的电源,并可以作为一个在线的UPS(不间断电源)工作。
还可以向电网供电或者从电网获得电力。
(8)2.2.2 系统结构图 (9)2.2.3 系统功能概述 (9)2.2.4 系统基本功能组成 (10)3. 1光伏储能电站监控中心 (11)3.1.1监控中心硬件组成 (11)3.1.2监控中心配置说明 (12)3.1.3储能电站联合控制调度子系统 (12)3. 2充电设备 (16)3.2.1电动摩托车充电设备(直流充电桩) (16)主要特点及参数 (16)3.2.1纯电动汽车充电设备(交流充电桩) (18)主要特点及参数 (18)四、经济效益和社会效益分析 (20)4.1 经济效益分析 (22)4.1.1 10KW储能并网充电站实际投资列表分析 (22)4.2 社会效益 (24)五、项目投资预算: (26)六、系统工程施工遵循规范 (29)6.1施工组织设计 (29)七、工程验收 (29)7.1 验收内容 (29)7.2 验收标准 (29)八、质量保障、售后服务及培训 (30)8.1服务期限及人员 (30)8.2技术支持与服务 (30)8.3 电话支持与服务 (30)8.4 现场维护服务 (31)8.5 设备维修服务 (31)8.6 人员培训 (31)九、光伏并网储能电站工程案例 (32)十、总结 (33)一、概述电动汽车以电代油,能够实现“零排放”,噪音低,是解决能源和环境问题的重要手段。
光储充一体储能系统技术方案书
附件1:城区公交站光储充一体化示范项目技术方案书202 年月目录1、系统架构 (1)1.1 城区公交站 (1)1.2 乡镇公交站 (2)2、储能系统设计方案 (3)3、锂电池组设计方案 (4)3.1 电池组构成图 (4)3.2 电芯参数及设计 (4)3.3 电箱参数及设计 (4)3.4 电柜参数 (5)4、电池管理系统设计方案 (5)4.1 电池管理系统框架 (6)4.2 电池管理系统功能 (7)4.3 电池均衡说明 (9)4.4 防环流控制方案 (9)5、储能变流器(PCS)介绍 (11)6、EMS能量管理系统设计 (13)6.1 通信系统架构 (13)6.2 总体功能 (14)6.3 城区微网系统控制策略 (16)6.4 乡镇储充系统控制策略 (19)6.5 集中监控系统 (22)7、储能系统集装箱设计 (25)7.1 1MW/4.09MWh集装箱排布 (25)7.2 250KW/0.945MWh集装箱排布 (26)7.3 集装箱照明系统设计 (27)7.4 集装箱热设计 (27)7.5 集装箱消防系统设计 (29)7.6 集装箱接地系统设计 (32)7.7 集装箱安装固定 (33)7.8 储能系统供货范围 (33)1、系统架构1.1 城区公交站城区公交站规划建设光储充示范性微电网,计划安装光伏800KW,储能1MW/4.09MWh,100KW充电桩30台,60KW充电桩30台,生活办公用电负荷约300KW。
系统采用共交流母线组网方式,当电网出现异常或断电时,系统可离网运行,保障办公用电。
系统架构如下:光伏组件10kV电网锂电池组2MWh光伏逆变器负载(照明等)500kW储能变流器锂电池组2MWh500kW储能变流器能量管理系统储能集装箱储能集装箱配电柜并网开关1.2 乡镇公交站九个乡镇公交站规划建设储充示范站,计划安装储能250KW/0.945MWh ,各乡镇站点充电桩布置数量如下表:系统采用共交流母线组网方式,储能系统并网运行,系统架构如下:锂电池组1MWh250kW 储能变流器能量管理系统储能系统主要由电池组、电池管理系统、储能变流器PCS、能量管理系统EMS等构成,布置方式可采用室内放置或室外集装箱放置,此项目采取集装箱方式放置。
双碳目标下的光储充一体化充电站综合能源建设深度分析及解决方案
双碳目标下的光储充一体化充电站综合能源建设深度分析及解决方案摘要:基于“双碳”目标,对光储充一体化充电站进行分析,了解其综合能源服务建设标准,结合现有优化途径,以传统产品为核心,设置综合化服务体系。
分析认为,综合能源服务能够实现能源再生、储存、分析等新型技术,保障能源彼此之间相互利用,实现能源系统高效率、低成本,是一种行之有效的能源应用方法。
关键词:“双碳”目标;光储充一体化;充电站;综合能源引言通过储能削峰填谷,可有效减少充电站的负荷,为建设企业提供充足的经济效益,还可挖掘当地的环保资源。
通过能源接入以及技术更新,为后续能源供电技术提供支持,解决建设区域、周围区域的用电出行需求。
1、光储充一体化充电站建设项目概述光储充一体化充电站建设项目,可以通过综合措施,将光伏、储能、充电进行有机结合,分“昼、夜”两种运行模式。
在白昼可通过分布式光伏发电,为电动汽车提供充足电能,满足分布式光伏发电消纳率。
还可利用电池储能技术,在用户低谷时间段进行充电,在用电高峰时间段放电,减少彼此之间的负荷差异,满足供电需求。
对光伏发电储能优化能源进行配置,综合充电站提供行之有效的充电服务,能够节约用户充电成本,满足用户绿色能源以及出行需求。
此外,结合车辆停放,开展光储充一体化充电站综合服务。
2、光储充一体化充电站建设的要求2.1基本原则在运行的基本原则中,对光储充一体化充电站进行分析,其原则包含了分散布置、集中控制。
安全可靠,充放电速率快。
储能电站接入源网系统,应用充分的光伏充电指标,通过充电桩为电动汽车实现充电、余电上网。
在电价低谷时刻,还能够实现储能系统放电。
结合能量管理、系统调节、微电网内部电力消纳,自觉实现离网切换。
在市电停电时,储能系统就可以实现脱网。
为充电桩提供应急电源,尽可能将电网停电所造成的不良影响降至最低。
在应用原则中,要体现其长久、便捷化。
如主要应用于给电动汽车充电以及小区、商业中心、停车场等设置供电所,与相关部门联合,建设充电标准。
光储充一体化建设方案
光储充一体化建设方案一、项目概述。
咱们为啥要搞这个光储充一体化呢?简单说,就是把光伏发电、储能和电动汽车充电这三件超酷的事儿结合起来,打造一个超级高效、环保又智能的能源系统。
就像是组建一个能源界的超级战队,每个成员都有自己的超能力,合起来就能拯救能源危机,哈哈,虽然有点夸张,但真的很厉害啦。
二、选址。
1. 首先得找个好地方。
这个地方得阳光充足,就像找个爱晒太阳的小角落一样。
比如说,大型的停车场、工业园区空旷的场地或者高速服务区这种地方就很不错。
2. 还要考虑交通方便,毕竟是给汽车充电的嘛。
总不能让车主们翻山越岭才能找到咱们的充电站,那可不行。
三、光伏发电系统。
1. 光伏板的选择。
咱们得挑质量好、发电效率高的光伏板。
就像选水果一样,要挑最甜最大的。
现在市场上有好多不同类型的光伏板,单晶硅的效率比较高,但是价格可能贵一点;多晶硅的性价比也不错。
这就看咱们的预算啦,如果想长期效益好,多花点钱在好的光伏板上也是值得的。
光伏板的安装角度也很重要哦。
要根据当地的纬度来调整,这样才能最大限度地吸收阳光。
就像调整太阳能小风扇的角度,让它转得最快一样。
2. 光伏系统的规模。
根据场地的大小和预计的用电量来确定光伏系统的规模。
如果场地大,用电需求也大,那就多装一些光伏板。
要是场地小,就适量安装,可不能贪心,不然装不下就尴尬了。
四、储能系统。
1. 储能电池的选型。
储能电池就像一个大的能量储蓄罐。
现在常见的有锂电池、铅酸电池等。
锂电池能量密度高、寿命长,但是价格高;铅酸电池价格相对便宜,但是体积大、寿命短一些。
这就好比是选手机,贵的手机功能多、耐用,便宜的手机也能打电话发短信,就看咱们的需求和钱包啦。
电池的容量也要根据实际情况来定。
要考虑到光伏发电的波动和充电需求的高峰低谷。
如果晚上充电的车多,那储能电池的容量就得大一些,这样才能保证在没有阳光的时候也能给车充电。
2. 储能系统的管理。
要有一个智能的管理系统,就像一个超级管家一样。
光储充一体化项目中储能系统的设计方案
光储充一体化项目中储能系统的设计方案摘要以某机场扩建工程中光储充系统的工程实践为依托,对储能系统的建设进彳亍详细的研究,对储能系统现状进行了分析,并对在光储充一体化系统中储能设备的运行方式进行了探讨。
对其设备选型、系统功能、电气一次接线、二次保护、消防设计等加以说明,提出了光储充T本化项目中储能系统的设计方案。
关键词储能;光储充;设计引言习近平总书记提出中国二氧化碳排放2030年前达到峰值、2060年前实现碳中和的目标,令新能源产业迎来了前所未有的发展空间。
同时也让具有随机性、波动性和间歇性的光伏、风电等能源的储存消纳成为亟待解决的重要课题。
电力储能技术正朝着转换高效化、能量高密度化和应用低成本化方向发展,通过试验示范和实际运行日趋成熟,在电力系统中发挥出调峰、电压未M尝、频率调节、电能质量管理等重要作用,确保了系统安全、稳定、可靠的运行。
储能应用场景按照大类划分,可以分为电源侧、电网侧和用户侧三类。
本文中以某光储充项目为依托,对光储充一体化项目中储能系统的设计方案进行说明,本文储能系统应用的类型结合了电源侧与用户侧的双重功能。
在光伏系统发电高峰时或谷电价时可为储能系统充电,在峰电价时段则由储能系统放电支持负荷。
本文中以某光储充项目为依托,对光储充一体化项目中储能系统的设计方案进行说明。
1、储能容量及充放电策略1.1光伏发电量分析光伏发电系统在一天当中的逐时发电量进行分析,以确定储能设备的功率和容量。
(1)光伏发电系统在冬至日的逐时发电量见表1。
表1光伏发电系统在冬至日的逐时发电量时间0点1点2点3点4点发电量0.∞0.∞0.∞0.∞0.∞(Wh)时间5点6点7点8点9点发电址(Wh)0.∞0.000.∞6516.7022498.94时间IO点11点12点13点14点36966.3549075.6252823.4852979274391738 (Wh)时间15点16点17点18点19点发电量(Wh)27527.9510177.810.∞0.∞0∙∞时间20点21点22点23点24点发电员(Wh)0.∞0.∞0.∞0.∞30248361其功率曲线见图1o冬至H 光伏系统发电及曲线(Wh)图1冬至日光伏系统发电量曲线(2)光伏发电系统在夏至日的逐时发电量见表2。
光储充一体化充电站项目设计方案
光储充一体化充电站项目设计方案设计方案:光储充一体化充电站1.背景介绍随着电动汽车的普及和市场需求的增长,充电站的建设成为一个迫切的问题。
然而,传统的充电站存在供电不稳定、充电速度慢、充电设备成本高等问题。
为了解决这些问题,我们提出了一种光储充一体化充电站设计方案。
2.方案概述光储充一体化充电站采用太阳能光伏发电系统和储能系统相结合,以实现对电动汽车的快速充电。
该方案利用太阳能光伏发电系统将阳光转化为电能,并将电能存储到储能系统中。
在电动汽车需要充电时,储能系统可以直接供电,从而实现快速充电。
3.光伏发电系统设计光伏发电系统由太阳能电池板、直流-交流逆变器和其他辅助设备组成。
太阳能电池板将光能转化为直流电能,逆变器将直流电能转化为交流电能,供应给储能系统和其他电力设备。
为了确保充电站能够持续供电,设计师需要根据当地的太阳辐射情况和预计充电需求确定光伏发电系统的容量。
4.储能系统设计储能系统的设计是光储充一体化充电站设计的核心。
储能系统由蓄电池组、电池管理系统和充放电控制器组成。
蓄电池组负责储存光伏发电系统产生的电能,电池管理系统用于监控和控制蓄电池组的状态,充放电控制器用于控制电能的充放电过程。
根据充电需求和储能系统的容量,设计师需要选择合适的蓄电池组型号和数量。
5.充电设备设计光储充一体化充电站需要配备充电设备,包括充电桩和充电管理系统。
充电桩用于连接电动汽车进行充电,充电管理系统用于监控充电桩的工作状态和控制充电过程。
为了提高充电速度和充电效率,设计师可以选择更高功率的充电桩,并优化充电管理系统的算法。
6.光储充一体化充电站的优势-高效快速充电:光伏发电系统和储能系统相结合,可以实现对电动汽车的快速充电,提高充电效率。
-环保可持续:太阳能光伏发电系统使用清洁能源,不产生二氧化碳等有害气体,具有较低的环境影响。
-供电稳定可靠:储能系统可以提供稳定的电能供应,在供电不稳定的情况下仍然能够正常工作,提高充电站的可靠性。
光储充一体化电站设计方案及效益分析
设计应用光储充一体化电站设计方案及效益分析邵 祥,刘梓洪(中通服咨询设计研究院有限公司,江苏电动汽车的集中快充负荷会对电网造成较大冲击,因此提出集成分布式光伏发电系统、储能装置、快充电桩一体的快充电站,以光伏发电及储能补充高峰负荷,减少对电网冲击,同时有效提高电站经济性,减少温室气体排放。
通过算例证明所提出方案的可行性与经济性。
分布式光伏发电;储能装置;快充电站Design and Benefit Analysis of Integrated PV-Storage Charging StationSHAO Xiang, LIU Zihong(China Information Consulting & Designing Institute Co., Ltd., Nanjingcharging load of electric vehiclesTherefore, this paper proposes a fast charging station integrating distributed photovoltaic power generation system, energy storage device and fast charging pile, which uses photovoltaic power generation and energy storage to supplement peak load, reduce the impact on the power grid, and effectively improve the economy of the power station and reduce稳定性。
(3)配网供电模块:传统充电站的供电系统,主要由10 kV 进线电缆、变压器、高低压配电柜等一次、二次电气设备组成,主要作用是在任何时间保证电站供电。
浅谈光储微网一体化充电站设计
浅谈光储微网一体化充电站设计摘要:通过介绍光储微网一体化充电站组成及发展应用模式来说明发展光储微网一体化充电站系统不仅可以替代传统的不可再生能源,同时能够解决国内日益社会经济、环境与能源三者之间的矛盾问题。
最直接有效的应对措施就是加快调整社会经济的布局,以及对能源结构进行优化、升级,从而改善环境。
关键词:光伏发电;储能,充电站1光储微网一体化充电站发展前景随着世界工业的飞速发展,社会经济、环境与能源三者之间的矛盾日益凸显,成为影响人类社会的可持续发展的主要因素。
对此,最直接有效的应对措施就是加快调整社会经济的布局,以及对能源结构进行优化、升级,从而改善环境。
光储微网一体化充电站是利用光伏发电和储能系统与电网供电相结合的供电方式,在一定程度上降低了电动汽车负荷对电网的冲击;同时,又可充分利用光伏发电,在日照强烈时多发电,将剩余电能卖给电网,提高充电站的收益。
光储微网一体化充电站总体节能减排效率是传统能源不可比拟的,对各地区的环境质量水平,以及电网网架难以触及地区的经济用电,均能有所改善,可进一步提升电网的低碳、经济可靠运行水平。
2光储微网一体化充电站系统结构目前,光储微网一体化充电站的形式有交流配电和交直流混合配电。
交流配电的光储微网一体化充电站由供配电系统、充电系统、储能系统、光伏系统、监控系统、DC/DC变换器、AC/DC变换器和站内交流负荷等部分组成。
充电站以交流配电模式运行,交流母线电压等级为380V,与市电电压相同,储能协同和电动汽车充放电通过双向AC/DC变换器连接控制,光伏发电经过DC/DC升压稳压控制后再次经过AC/DC变换器接入交流电网,实现能量的双向流动。
光储一体化充电系统图一交直流混合配电的光储微网一体化充电站由供配电系统、充电系统、储能系统、光伏系统、监控系统、DC/DC变换器、AC/DC变换器和站内交流负荷等部分组成。
充电站以直流配电模式运行,由直流母线汇集光伏发电、储能协同、电动汽车充放电和交直流负荷功率需求等,实现协调优化控制运行。
光伏储能一体化充电站设计方案
光伏储能一体化充电站设计方案项目名称:项目编号:版本:日期:拟制:审阅: 批准:目录1技术方案概述 (3)1.1项目基本情况 (3)1.2遵循及参考标准 (4)1.3系统拓扑结构 (5)1・4 zis纟充牛寺••・・・・・・・・・・・••••・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・62系统设备介绍 (7)2.1 250K W并离网型储能变流器 (7)2. 1.1 EAPCS250K型储能变流器特点 (7)2. 1. 2 EAPCS250K型并离网逆变器技术参数 (7)2. 1.3电路原理图 (8)2. 1.4通讯方式 (9)2. 2 50K.DCDC 变换器 (9)2. 2. 1 50K.DCDC变换器特点 (9)2. 2.2 50K.DCDC变换器技术参数 (10)2.3光智能光伏阵列汇流箱 (11)2・3・1汇流箱简介 (11)2. 3. 2汇流箱参数 (12)2.4光伏组件系统 (13)2. 4. 1 270Wp 光伏组件 (13)2.5 60KW双向充电桩 (15)2. 5. 1 60KW充电柱概述 (15)2. 5.2充电桩功能与特点 (15)2. 5.3 EVDC-60KW充电桩技术参数 (16)2.6消防系统 (17)2.7微网能量管理系统 (17)2. 7.1能量管理 (18)2. 7.2光电预测 (19)2. 7. 3负荷预测 (19)2. 7. 4储能调度 (20)2. 7. 5购售计划 (20)2. 7. 6管理策略 (20)2.8动环监控系统 (22)2. 9电池系统 (23)2. 9.1电池组 (23)2. 9. 2电池模组与电池架设计 (23)2. 9. 3电池系统参数表 (24)2.10定制集装箱 (25)3设备采购信息介绍 (26)1技术方案概述(1)项口主要包括:1台250kW并离网型储能变流器(PCS) , 4个50kW的DC/DC模块,(2)长春年平均日照时间为4. 8h,光伏系统占地面积200 nf,采用自发自用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光伏储能一体化充电站设计方案项目名称:项目编号:版本:日期:拟制:审阅:批准:目录1 技术方案概述 (3)1.1 项目基本情况 (3)1.2 遵循及参考标准 (4)1.3 系统拓扑结构 (5)1.4 系统特点 (6)2 系统设备介绍 (7)2.1 250K W并离网型储能变流器 (7)2.1.1 EAPCS250K型储能变流器特点 (7)2.1.2 EAPCS250K型并离网逆变器技术参数 (7)2.1.3 电路原理图 (8)2.1.4 通讯方式 (9)2.2 50K_DCDC变换器 (9)2.2.1 50K_DCDC变换器特点 (9)2.2.2 50K_DCDC变换器技术参数 (10)2.3 光智能光伏阵列汇流箱 (11)2.3.1汇流箱简介 (11)2.3.2汇流箱参数 (12)2.4 光伏组件系统 (13)2.4.1 270Wp光伏组件 (13)2.5 60KW双向充电桩 (15)2.5.1 60KW充电柱概述 (15)2.5.2 充电桩功能与特点 (15)2.5.3 EVDC-60KW充电桩技术参数 (16)2.6 消防系统 (17)2.7 微网能量管理系统 (17)2.7.1 能量管理 (18)2.7.2 光电预测 (19)2.7.3 负荷预测 (19)2.7.4 储能调度 (20)2.7.5 购售计划 (20)2.7.6 管理策略 (20)2.8 动环监控系统 (22)2.9 电池系统 (23)2.9.1 电池组 (23)2.9.2电池模组与电池架设计 (23)2.9.3电池系统参数表 (24)2.10 定制集装箱 (25)3 设备采购信息介绍 (26)1 技术方案概述(1)项目主要包括:1台250kW并离网型储能变流器(PCS),4个50kW的DC/DC模块,(2)长春年平均日照时间为4.8h,光伏系统占地面积200㎡,采用自发自用。
(3)储能系统采用集装箱方案,箱内集成储能变流器、DC/DC变换系统、电池系统、电池管理系统、能量管理系统、交流配电柜、动环监控系统和自动消防系统等设备。
1.2 遵循及参考标准— GB7251.1-1997 《低压成套开关设备》— IEC439-1.1992 《低压成套开关设备和控制设备》— GB/T14048.1-93 《低压开关设备和控制设备》— GB/T9661-1999 《低压抽出式成套开关设备》— GB9166-88 《低压成套开关设备基本试验方法》— IEC255 《继电器》— GB/T7261-2000 《继电器及装置基本试验方法》— GB1207-86 《电压互感器》— GB1208-87 《电流互感器》— GB13539-92 《低压熔断器》— GB3983.1-89 《低电压并联电容器》— IEC129 《交流断路器和接地保护》— GB/T13423-92 《工业控制用软件评定准则》— GB/T15532-1995 《计算机软件单元测试》— GB7450 《电子设备雷击导则》— GB13926-92 《工业过程测量和控制装置的电磁兼容性》— GB50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》— IEC51 《直接动作指标模拟电气测量仪器及其附件》— GB/T 7676-1998 《直接作用模拟指示电测量仪表及附件》— GB4942.4-93 《低压电器外壳防护等级》— IEC446 《绝缘和非绝缘导体的色标》— IEC73 《指示灯和按钮的色标》— GB/T14549-1993 《电能质量、公用电网谐波》— GB/T15543-1995 《三相电压允许不平衡度》— GB/T3797-1989 《电控设备第二部分:装有电子器件的电控设备》— NB/T31016-2011 《电池储能功率控制系统技术条件》— GB/T2423.17-1993 《盐雾试验方法》1.3系统拓扑结构图1 光储充微电网系统拓扑如图1 所示,光储充微电网系统拓扑主要设备说明:并离网型储能变流器:250KW 变流器的交流侧并联接入380V 的交流母线上,直流侧并联接入4 台50kW 的双向DC/DC 变换器,可以实现能量的双向流动,即电池的充放电。
双向 DC/DC 变换器:4 台 50KWDC/DC 变换器高压侧接入变流器的直流端,低压侧与退役动力电池组连接,每台DC/DC 变换器与1 组电池组连接。
退役动力电池系统:12 节3.6V/100Ah 电芯1P12S 构成1 个电池模块(43.2V/100Ah,标称容量为4.32KWh),16 个电池模块串联构成1 簇电池(691.2V/100Ah,标称容量为69.12KWh),电池簇接入双向DC/DC 变换器的低压端。
电池系统共含4 簇电池,标称容量为276.48KWh。
MPPT 模块:MPPT 模块的高压侧并联接入750V 的直流母线上,低压侧侧连接光伏阵列;光伏阵列分为6 个组串,每组由16 块270Wp 的组件串联,共有96 块光伏组件,光伏阵列的总功率为25.92kWp。
充电桩:系统含3 台60kW 充电桩,充电桩的交流侧并入交流母线,可由光伏、储能和电网供电。
EMS&MGCC:根据上级调度指令完成对储能系统的充放电控制、电池SOC 信息监测等功能。
1.4系统特点(1)系统采用三层控制架构,最上层为能量管理系统,中间层为中央控制系统,最下层为设备层。
系统集成量转换装置、相关负荷监控和保护装置,是一个能够实现自我控制、保护和管理的自治系统。
(2)储能系统的能量调度策略根据电网的峰谷平段电价和储能电池的SOC(或组端电压)状态灵活地调整/设置,系统接受能量管理系统EMS的调度,从而进行智能化的充放电控制。
(3)系统具备完善的通讯、监测、管理、控制、预警和保护功能,长时间持续安全运行,可通过上位机对系统运行状态进行检测,具备丰富的数据分析功能。
(4)电池管理系统(BMS)与能量管理系统(EMS)通信,上传电池组的信息,并在EMS及PCS的配合下,实现对电池组的监控和保护功能。
2 系统设备介绍2.1 250kW并离网型储能变流器图2 EAPCS250K并离网型储能变流器2.1.1E A P C S250K型储能变流器特点具备并网与离网平滑切换功能。
具备并网恒流和恒功率两种充电模式,两种充电模式可实现在线无缝切换,适合各种应用场合的需求。
具备与多种蓄电池的接口,有与电池BMS通讯功能。
能实时接受上位机的调度,可通过PQ模式或下垂模式调度有功无功,满足并网充放电需求。
功率因数可调范围:-1~1。
通讯方式有RS485,以太网等多种通讯方式,灵活可设。
采用先进的IGBT功率模块,完善的系统保护功能,安全可靠。
宽的直流电压输入范围。
彩色LCD液晶触摸屏显示,保护及运行参数可设置。
安装、操作、维护简便。
2.1.2E A P C S250K型并离网逆变器技术参数序号类别项目参数1直流侧额定有功功率250KW2直流电压工作范围500~800V 3最大直流输入电压850V 4最大直流输入电流525A 5恒流充放电电流范围0~525A 6恒功率充放电功率范围0~250K 7直流电压纹波<1%2.1.3电路原理图图3 EAPCS250K并离网型储能变流器电路原理图2.1.4通讯方式储能变流器通过以太网或RS485与上位机通讯,支持MODBUS TCP/RTU和104规约,通讯方案可详见产品手册。
(1)以太网通讯方案若单台储能变流器通讯,可直接用网线将储能变流器的RJ45端口与上位机的RJ45端口相连,通过上位机监控系统对储能变流器进行监控。
图4储能变流器与计算机以太网线连接示意图(2)RS485通讯方案在标准的以太网MODBUS TCP通讯的基础上,储能变流器还提供了可选的RS485通讯方案, 它采用的是MODBUS RTU协议,利用RS485/RS232转换器与上位机通讯,通过我司能量管理监控系统对储能变流器进行监控。
图5储能变流器通过RS485/232转换器与计算机的连接示意图2.2 50k_DCDC变换器图6 50K_DCDC变换器2.2.150K_D C D C变换器特点采用先进的IGBT功率模块,完善的系统保护功能,安全可靠;➢双向BUCK-BOOST变换;多种通讯接口(以太网通信,RS485,CAN);彩色LCD液晶触摸屏显示;保护及运行参数可设置;安装、操作、维护简便;单个模块宽电压输入范围:低压侧DC300~820V,高压侧DC500V~900V;单个模块额定功率:50KW采用系统板与分模块架构,系统板协调控制各个分模块,大大提高系统的可靠性与稳定性。
2.2.250K_D C D C变换器技术参数表2 50k_DCDC模块关键性能参数列表序号类别项目参数1低压侧额定有功功率50KW2最大功率55kW3直流电压工作范围250~700V 4最大直流输入电压700V5最大直流输入电流137.5A 6恒流充放电电流范围0~137.5A 7恒功率充放电功率范围0~55KW8高压侧额定功率50kW9最大功率55kW10 直流电压工作范围700V~850V11 最大直流输入电压850V12 最大直流输入电流78.6A13工作模式恒流、恒功率,恒压放电功能具备14 恒流, 恒压、浮充功能模式具备15 效率欧洲效率98.5%16 最高效率99%17保护过/欠压保护功能具备18 过流保护功能具备19 过载保护功能具备20 过温保护功能具备21 冷却系统故障保护具备22 防雷保护功能具备23 软启保护具备24 EPO保护具备25 高压侧短路保护具备26环境防护等级IP20(户内)27 冷却方式风冷,可调速28 允许环境温度-25℃-+50℃(超过50度降额使用)29 允许相对湿度0-95%,无冷凝30 海拔高度6000米(>3000米需降额使用)31 通讯通讯接口CAN,RS485机械参数尺寸(宽×高×深)440×220×600mm净重50Kg2.3 光智能光伏阵列汇流箱图7 智能光伏阵列汇流箱2.3.1汇流箱简介为了减少光伏组件与逆变器之间连接线,方便维护,提高可靠性,在大型光伏电站并网发电系统中,一般需要在光伏组件与逆变器之间增加直流汇流装置——光伏阵列汇流箱。
EAPVCB系列光伏阵列汇流箱是为了满足高效能、高可靠性而特别设计的,可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案。
使用光伏阵列汇流箱,用户可以根据逆变器输入的直流电压范围,把一定数量的规格相同的光伏组件串联组成一个光伏组件串列,再将若干个串列接入光伏阵列汇流箱进行汇流,通过防雷器与断路器后输出,方便了后级逆变器的接入,提高了系统的安全性,缩短了系统安装时间。
