pkpm恒活荷载某住宅小区设计荷载取用
pkpm恒活荷载某住宅小区――设计荷载取用
抗震措施与抗震构造措施万科住宅统一设计要求小高层住宅小区――设计荷载取用
1, 楼板厚度：
1.1 最小楼板厚度：
（1）梁板式阳台板(外挑式)：h＝90mm，
（2）挑板式阳台板：h＝100mm，
（3）楼梯梯段及中间平台：h＝90mm，
（4）楼梯间楼层平台：h＝120mm
（5）户内楼板：h＝100mm，
（6）大屋面板（平）：h＝120mm
（7）坡屋面板：h＝100mm
（8）凸窗挑板及空调板：h＝80mm，
（9）阳台栏板及上人屋面女儿墙：h＝100mm。
1.2 楼板厚度取值：
（1）悬挑板h≥L/12；
（2）a／b＞2时，h≥b/30；
（3）1＜a／b≤2时，h≥b/38，

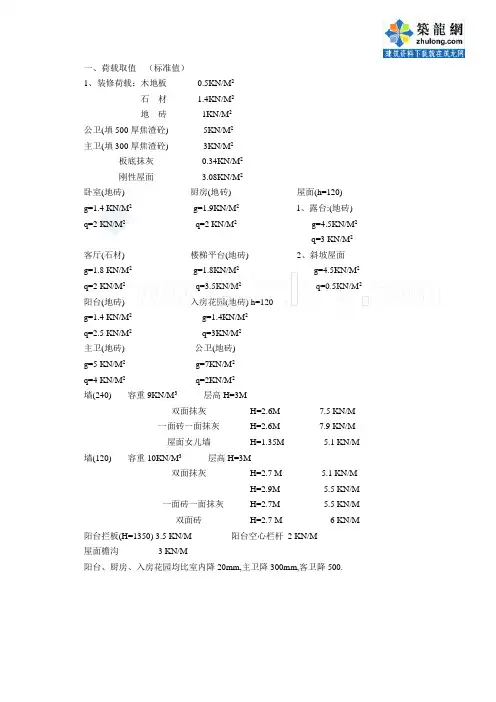

2, 楼板荷载标准值：
2.1 面层恒载取值：
（1）楼层面层荷载： 1.2 KN/M2。
板底抹灰或吊顶：0.4 KN/M2。
（2）上人屋面及露台(板顶+板底）：3.5 KN/M2。
（3）坡屋面恒载(板顶+板底、斜向）2.5 KN/M2。
坡屋面恒载换算成水平投影面时，应按坡度计算，如：
屋面起坡30°时，
q恒＝2.5／cos30°=2.9 KN/M2
屋面起坡45°时，
q恒＝2.5／cos45°=3.5 KN/M2
（4）楼梯面层荷载：0.6 KN/M2
楼梯板底抹灰：0.4 KN/M2
2.2活荷载取值：
（1）厅、卧室、户内走廊2.0 KN/M2，
（2）厨房、卫生间：2.0 KN/M2，
（3）阳台：2.5 KN/M2。
（4）公共楼梯（含平台）3.5 KN/M2。
（5）户内楼梯（含平台）2.0 KN/M2。
（6）上人屋面及露台：2.0 KN/M2。
（7）不上人屋面：0.5KN/M2。
3，隔墙面荷载标准值：
3.1外墙面荷载：
墙厚190，空心率：35%（KM1型非承重空心砖）
0.19×65%×19×1.1=2.60 KN/M2
内侧粉刷：0.4 KN/M2
外墙瓷砖+保温：1.1 KN/M2
q恒=2.60+0.40 +1.1=4.1 KN/M2
3.2楼梯间隔墙及分户墙(含阁楼分户墙)面荷载：
墙厚190，空心率：35%（KM1型非承重空心砖）
0.19×65%×19×1.1=2.60 KN/M2
双面粉刷：2×0.4 KN/M2
q恒=2.6+0.40 +0.4=3.4 KN/M2
3.3120厚厨房、卫生间墙面荷载：
墙厚115，空心率：15%（KP1型承重多孔砖）
0.115×85%×19=1.90 KN/M2
单面粉刷：0.4 KN/M2
单面瓷砖：0.5 KN/M
q恒=1.90+0.40 +0.5=2.8 KN/M2
3.4100厚内墙面荷载：
墙厚90，空心率：35%（KM1型非承重空心砖）
0.09×65%×19×1.1=1.20 KN/M2
双面粉刷：2×0.4 KN/M2
q恒=1.2+0.40 +0.4=2.0 KN/M2
4，按跨度确定板厚及面荷载标准值选用表：(kN/M2)
双向板短向跨度板厚楼层上人屋面及露台≤3300 h=90 q恒=3.9 不用3300＜L≤3800 h=100 q恒=4.1 6.0
3800＜L≤4200 h=110 q恒=4.4 6.3
4200＜L≤4500
h=120 q恒=4.6 6.5
4500＜L≤4900 h=130 q恒=4.9 6.8
4900＜L≤5300 h=140 q恒=5.1 7.0
5300＜L≤5700 h=150 q恒=5.4 7.3
5700＜L≤6000 h=160 q恒=5.6 7.5
注：单向板及坡屋面板应另行计算。
5，砖隔墙线荷载：
（1）内、外墙墙高计算时应扣除梁高部分，
（2）外墙开平窗时隔墙线荷载折减系数：0.7，
（3）外墙开推拉门（与阳台相连）时隔墙线荷载折减系数：0.5，
（4）外墙设凸出墙面≤800的凸窗时按整墙面砖墙计算，＞800的凸窗按实际情况计算隔墙线荷载；
（5）内墙门洞不折减。
6，附属构件线荷载（用于一般情况）：
（1）阳台栏板：q恒=4.5 KN/M
（2）楼梯间栏板：q恒=5.0 KN/M
（3）空调板：q恒=2.5 KN/M
（4）女儿墙荷载：按照建筑条件计算
（5）坡屋面檐沟：q恒=4.0 KN/M
7, 其他：
（1）墙下未设梁时，板上恒载应考虑附加墙重的折算荷载（电算按平均重量）。（2）跃层楼梯在楼板上起跑时，该处楼板厚度按第1.2条计算后增加10mm。
一）、外墙线荷载选用表：
墙体密度层高梁高实墙×0.7 ×0.5
4.1 2.8 300 10.3 7.2
5.1
4.1 2.8 350 10.0 7.0
5.0
4.1 2.8 400 9.8 6.9 4.9
4.1 2.8 450 9.6 6.7 4.8
4.1 2.8 500 9.4 6.6 4.7
4.1 2.8 550 9.2 6.5 4.6
4.1 2.8 600 9.0 6.3 4.5
二）、楼梯间隔墙及分户墙荷载选用表：
墙体密度层高梁高实墙
3.4 2.8 300 8.5
3.4 2.8 350 8.3
3.4 2.8 400 8.2
3.4 2.8 450 8.0
3.4 2.8 500 7.8
3.4 2.8 550 7.7
3.4 2.8 600 7.5
三）、厨房、卫生间隔墙荷载选用表：
墙体密度层高梁高实墙
2.8 2.8 300 7.0
2.8 2.8 350 6.9
2.8 2.8 400 6.7
2.8 2.8 450 6.6
2.8 2.8 500 6.4
2.8 2.8 550 6.3
2.8 2.8 600 6.2
四）、内隔墙荷载选用表：
墙体密度层高梁高实墙
2.0 2.8 300 5.0
2.0 2.8 350 4.9
2.0 2.8 400
4.8
2.0 2.8 450 4.7
2.0 2.8 500 4.6
2.0 2.8 550 4.5
