第三章短路电流及其计算

第三章短路电流及其计算

例题 3—2,P60
6、计算示例
例题:已知供电系统如图所示,系统出口断路器的断路容量为 500MVA。 求:1)工厂配电所10kV母线上k1点和车间变电所低压380V母线上 * * k2点短路回路的总电抗标幺值 X k 1 X k 2 ,值; , ( (3 ( 2)k1 ,k2两点的 I k 3) ish ) 及 S k 3 ) 值。 ,
根据
Id * X
I
( 3) 可以分别计算出 k
( (3 (3 I k( 2) , I ''(3) , I 3) , ish ) , I sh ) , S k(3) 。
4、三相短路容量
S
( 3) k
3I dU c S d 3I U C * * X X
( 3) k
5、计算步骤
(1)确定各基准值; (2)分别计算各元件电抗标幺值; (3)根据计算电路绘出等效电路,并将各元件电抗标幺值和短路 计算点一一标出在等效电路上; (4)分别求出各短路计算点的总电抗标幺值; (5)分别计算各短路计算点的各短路参数值; (6)将各计算结果列表。
2、短路电流非周期分量
(波形按指数函数衰减 )
t t
inp inp( 0)e

2 I ' 'e

3、短路瞬时电流
ik i p inp I k .m sin( t k ) inp( 0) e
Rt t L
4、短路冲击电流
ish K sh 2I ''
第三章
短路电流及其计算
本章主要内容:无限大容量电力系统三相短路时的物理过 程及物理量 三相短路及两相和单相短路的计算 短路电流的效应及短路校验条件 第一节 短路的原因、后果、形式及几率

供电短路电流的电动力效应及热效应

供电短路电流的电动力效应及热效应

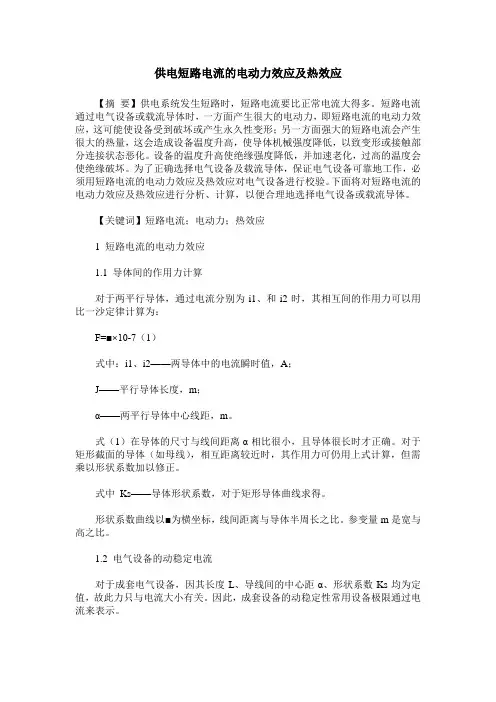

供电短路电流的电动力效应及热效应【摘要】供电系统发生短路时,短路电流要比正常电流大得多。

短路电流通过电气设备或载流导体时,一方面产生很大的电动力,即短路电流的电动力效应,这可能使设备受到破坏或产生永久性变形;另一方面强大的短路电流会产生很大的热量,这会造成设备温度升高,使导体机械强度降低,以致变形或接触部分连接状态恶化。

设备的温度升高使绝缘强度降低,并加速老化,过高的温度会使绝缘破坏。

为了正确选择电气设备及载流导体,保证电气设备可靠地工作,必须用短路电流的电动力效应及热效应对电气设备进行校验。

下面将对短路电流的电动力效应及热效应进行分析、计算,以便合理地选择电气设备或载流导体。

【关键词】短路电流;电动力;热效应1 短路电流的电动力效应1.1 导体间的作用力计算对于两平行导体,通过电流分别为i1、和i2时,其相互间的作用力可以用比一沙定律计算为:F=■×10-7(1)式中:i1、i2——两导体中的电流瞬时值,A;J——平行导体长度,m;α——两平行导体中心线距,m。

式(1)在导体的尺寸与线间距离α相比很小,且导体很长时才正确。

对于矩形截面的导体(如母线),相互距离较近时,其作用力可仍用上式计算,但需乘以形状系数加以修正。

式中Ks——导体形状系数,对于矩形导体曲线求得。

形状系数曲线以■为横坐标,线间距离与导体半周长之比。

参变量m是宽与高之比。

1.2 电气设备的动稳定电流对于成套电气设备,因其长度L、导线间的中心距α、形状系数Ks均为定值,故此力只与电流大小有关。

因此,成套设备的动稳定性常用设备极限通过电流来表示。

为了便于用户选择,制造厂家通过计算和试验,从承受电动力的角度出发,在产品技术数据中,直接给出了电气设备允许通过的最大峰值电流,这一电流称作电气设备的动稳定电流。

有的厂家还给出了这个电流的有效值。

当成套设备的允许极限通过电流峰值(或最大值)ies>ish(三相短路电流冲击值)时,或极限通过电流有效值时Ies>Ish,设备的机械强度就能承受冲击电流的电动力,即电气设备的抗力强度合格。

电力工程基础课后习题答案

电力工程基础课后习题答案

电⼒⼯程基础课后习题答案第⼀章1-1什么是电⼒系统?建⽴联合电⼒系统有哪些好处?答:电⼒系统是由发电⼚、变电所、输配电线路和电⼒⽤户组成的整体。

建⽴联合电⼒系统的优点是:可以减少系统的总装机容量;可以减少系统的备⽤容量;可以提⾼供电的可靠性;可以安装⼤容量的机组;可以合理利⽤动⼒资源,提⾼系统运⾏的经济性。

1-2电能⽣产的主要特点是什么?对电⼒系统有哪些要求?答:电能⽣产的主要特点是:电能不能⼤量存储;过渡过程⼗分短暂;与国民经济各部门和⼈民⽇常⽣活的关系极为密切。

对电⼒系统的基本要求是:保证供电的可靠性;保证良好的电能质量;为⽤户提供充⾜的电能;提⾼电⼒系统运⾏的经济性。

1-3我国规定的三相交流电⽹额定压等级有哪些?⽤电设备、发电机、变压器的额定电压与同级电⽹的额定电压之间有什么关系?为什么?答:我国规定的三相交流电⽹额定压等级,低压有、和;⾼压有3kV、6kV、10kV、35kV、60kV、110kV、220kV、330kV、500kV和750kV。

⽤电设备的额定电压规定与同级电⽹的额定电压相同;发电机的额定电压应⽐同级电⽹额定电压⾼5%;变压器⼀次绕组的额定电压,对于降压变压器,应等于电⽹的额定电压,对于升压变压器,应等于发电机的额定电压;变压器⼆次绕的额定电压,当⼆次侧供电线路较长时,应⽐电⽹额定电压⾼10%,当变压器⼆次侧供电线路较短时,应⽐同级电⽹额定电压⾼5%。

1-4衡量电能质量的主要指标有哪些?简述它们对电⼒系统的主要影响。

答:衡量电能质量的主要指标有:频率偏差、电压偏差、电压波动与闪变、⾼次谐波(波形畸变率)、三相不平衡度及暂时过电压和瞬态过电压。

对电⼒系统的主要影响(略)。

1-5什么叫⼩电流接地系统?什么叫⼤电流接地系统?⼩电流接地系统发⽣⼀相接地时,各相对地电压如何变化?这时为何可以暂时继续运⾏,但⼜不允许长期运⾏?答:中性点不接地和中性点经消弧线圈接地的系统称为⼩电流接地系统;性点直接接地(或经低电阻接地)的系统称为⼤电流接地系统。

短路电流热效应和电动力效应的实用计算

短路电流热效应和电动力效应的实用计算

教学目标:掌握短路电流热效应和电动力效应的实用计算。

重点:短路电流的效应实用计算方法。

难点:短路电流的效应计算公式。

一、短路电流电动力效应1.电动力:载流导体在相邻载流导体产生的磁场中所受的电磁力。

当电力系统中发生三相短路后,导体流过冲击短路电流时必然会在导体之间产生最大的电动力。

2.电动力的危害:引起载流导体变形、绝缘子损坏,甚至于会造成新的短路故障。

3.两平行导体间最大的电动力载流导体之间电动力的大小,取决于通过导体电流的数值、导体的几何尺寸、形状以及各相安装的相对位置等多种因素。

(N)式中:i1 、i2—通过两根平行导体的电流瞬时最大值,A;L—平行导体长度,(m);ɑ—导体轴线间距离,(m);K f—形状系数。

形状系数K f:表明实际通过导体的电流并非全部集中在导体的轴线位置时,电流分布对电动力的影响。

实际工程中,三相母线采用圆截面导体时,当两相导体之间的距离足够大,形状系数K f取为1;对于矩形导体而言,当两导体之间的净距大于矩形母线的周长时,形状系数K f可取为1。

电动力的方向:两个载流导体中的电流方向相同时,其电动力为相互吸引;两个载流导体中的电流方向相反时,其电动力为相互排斥。

4.两相短路时平行导体间的最大电动力发生两相短路时,平行导体之间的最大电动力F(2)(N):(N)式中:—两相短路冲击电流,(A)。

5.三相短路时平行导体之间的最大电动力发生三相短路时,每相导体所承受的电动力等于该相导体与其它两相之间电动力的矢量和。

三相导体水平布置时,由于各相导体所通过的电流不同,所以边缘相与中间相所承受的电动力也不相同。

边缘相U相与中间相V相导体所承受的最大电动力、分别为:(N)(N)式中:—三相冲击短路电流,(A)。

发生三相短路后,母线为三相水平布置时中间相导体所承受的电动力最大。

计算三相短路时的最大电动力时,应按中间相导体所承受的电动力计算。

6.短路电流电动力效验当系统中同一处发生三相或两相短路时,短路处三相冲击短路电流与两相冲击短路电流之比为。

《供电技术(第5版)》习题及其参考答案

《供电技术(第5版)》习题及其参考答案

1-10 简述电力系统中有功功率平衡和无功功率平衡的方式方法。
答:在电力系统中,有功功率平衡是靠平衡电源(即起平衡作用的发电机)来实现的,
发电机会根据电网频率的变化来自动调节输入功率以便达到电网有功功率的动态再平衡。

功功率的平衡首先是通过电网中各级无功补偿装置
(如并联电容器、 静止无功发生器等) 来
2-2 计算负荷与实际负荷有何关系 ?有何区别 ? 答:计算负荷是用户供电系统设计时所用的预计会出现的最大负荷,
实际负荷是用电负
荷的实际值, 计算负荷对供电设备所产生的热效应等同于实际用电负荷所产生的最大热效应。
实际负荷是随时间和运行工况而变化的, 实际负荷曲线中的半小时平均最大负荷通常与计算
负荷也有偏差,这种偏差的大小反映了设计时负荷计算的准确程度。
( 1)电压
偏差会影响用电设备的良好运行状态和用电功率; 电压波动和闪变会使电动机转速脉动、 电
子仪器工作失常; 电压谐波会干扰自动化装置和通信设备的正常工作;
三相电压不平衡会影
响人身和设备安全等。 ( 2)频率偏差不仅影响用电设备的工作状态 (如电机转速) 和产品质
量,也会影响电力系统的稳定运行。 ( 3)不能保证可靠供电直接影响到工业生产的连续性和 人民生活的质量。
答:额定电压选择如下:
题 1-4 图
( 1)发电机的额定电压高于电网额定电压 5% ,故为 10.5kV 。
( 2)变压器 T1:一次侧与发电机母线直接相接,故为 10.5kV ;二次侧为低压,直接
接用电设备,仅考虑到变压器本身的电压损失,故为
0.4kV 。
( 3)变压器 T2:一次侧与发电机母线直接相接,故为 10.5kV ;二次侧为输电电压,

《供电技术-第四版》课后题答案-问答题部分

《供电技术-第四版》课后题答案-问答题部分

第一章1-1试述电力系统的组成及各部分的作用?各级电压的电力线路将发电厂、变配电所和电力用户联系起来的一个发电、输电、变电、配电及用电的整体即为电力系统。

电力系统由以下几部分组成:(1)发电将一次能源转换成电能的过程即为“发电”。

根据一次能源的不同,有火力发电、水力发电和核能发电,还有风力、地热、潮汐和太阳能等发电方式。

(2)变电与配电变电所的功能是接受电能、转换电压和分配电能。

仅用于接收和分配电能,而没有变压器的场所称为配电所(3)电力线路电力线路将发电厂、变电所和电能用户连接起来,完成输送电能和分配电能的任务。

(4)电能用户包括工业、企业在内的所有用户(用电单位),使用(消耗)电能1-4 电力系统中性点运行方式有哪几种?各自的特点是什么?答:电力系统中性点运行方式有中性点有效接地系统(包括中性点直接接地系统)和中性点非有效接地系统(包括中性点不接地和中性点经消弧线圈或电阻接地)。

1)中性点不接地系统特点:发生单相接地故障时,线电压不变,非故障相对地电压升高到原来相电压的√3倍,故障相电容电流增大到原来的3倍。

2)中性点经消弧线圈接地系统特点:发生单相接地故障时,与中性点不接地系统一样,非故障相电压升高√3倍,三相导线之间的线电压仍然平衡。

3)中性点直接接地系统特点:当发生一相对地绝缘破坏时,即构成单相接地故障,供电中断,可靠性降低。

但由于中性点接地的钳位作用,非故障相对地电压不变。

电气设备绝缘水平可按相电压考虑。

在380/220V低压供电系统中,采用中性点直接接地可以减少中性点的电压偏差,同时防止一相接地时出现超过250V的危险电压。

1-5简述用户供电系统供电质量的主要指标及其对用户的影响答:决定用户供电质量的主要指标为电压、频率和可靠性。

影响:①当电压出现偏差时会对用电设备的良好运行产生影响;电压波动和闪变会使电动机转速脉动、电子仪器工作失常;出现高次谐波会干扰自动化装置和通信设备的正常工作;产生三相不对称电压会影响人身和设备安全。

继电保护习题和答案

继电保护习题和答案

《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有(三相)短路和(两相)短路。

2、电力系统接地短路的形式有(两相)接地短路和(单相)接地短路。

3、电力系统发生相间短路时,(电压)大幅度下降,(电流)明显增大。

4、电力系统发生故障时,继电保护装置应(将故障部分切除),电力系统出现不正常工作时,继电保护装置一般应(发出信号)。

5、在电力系统继电保护装置中,由于采用了电子电路,就出现了(整流)型和(晶体管)型继电保护装置。

6、继电保护的选择性是指继电保护动作时,只能把(故障元件)从系统中切除(无故障部分)继续运行。

7、电力系统切除故障的时间包括(继电保护动作)时间和(断路器跳闸)的时间。

8、继电保护的灵敏性是指其对(保护范围内)发生故障或不正常工作状态的(反应能力)。

9、继电保护的可靠性是指保护在应动作时(不拒动),不应动作时(不误动)。

10、继电保护装置一般是由测量部分、(逻辑部分)和(执行部分)组成。

二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。

(√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。

( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

( √)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。

( × )5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。

( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是( C )。

(A)机电型、晶体管型、整流型、集成电路型、微机型;(B)机电型、整流型、集成电路型、晶体管型、微机型;(C)机电型、整流型、晶体管型、集成电路型、微机型。

2、电力系统最危险的故障是( C )。

(A)单相接地; (B)两相短路; (C)三相短路。

3、电力系统短路时最严重的后果是( C )。

(A)电孤使故障设备损坏; (B)使用户的正常工作遭到破坏;(C)破坏电力系统运行的稳定性。

电流的5种效应

电流的5种效应

电流的5种效应一、电流的热效应1. 定义- 当电流通过导体时,导体会发热的现象称为电流的热效应。

这是因为电流通过导体时,导体中的自由电子与导体中的离子(原子实)发生碰撞,将电能转化为内能,使导体温度升高。

2. 焦耳定律- 定量描述电流热效应的规律是焦耳定律,其表达式为Q = I^2Rt。

其中Q表示热量(单位:焦耳,J),I表示电流(单位:安培,A),R表示电阻(单位:欧姆,Ω),t表示时间(单位:秒,s)。

- 例如,在一个电阻为10Ω的导体中,通入2A的电流,经过5s,根据焦耳定律Q=I^2Rt=(2A)^2×10Ω×5s = 200J,即产生200J的热量。

3. 应用与危害- 应用:电热水器、电熨斗、电饭锅等都是利用电流的热效应工作的。

电热水器内部有电阻丝,当电流通过电阻丝时,电阻丝发热,将水加热;电熨斗的发热芯也是利用电流热效应产生热量来熨烫衣物。

- 危害:电流的热效应在一些情况下会造成危害,例如在输电线路中,由于电流通过导线时会产生热量,如果电流过大或者导线电阻较大,产生的热量过多会导致电能损耗增加,同时可能会使导线温度过高,加速导线的老化甚至引发火灾。

为了减少这种危害,在远距离输电时会采用高压输电的方式,根据P = UI,在输送功率P一定时,电压U升高,电流I就会减小,再根据Q = I^2Rt,电流减小则导线上产生的热量Q会大大减少。

二、电流的磁效应1. 发现- 1820年,丹麦物理学家奥斯特发现了电流的磁效应。

他发现当导线中有电流通过时,其下方的小磁针会发生偏转,这表明电流周围存在磁场。

2. 安培定则(右手螺旋定则)- 对于直线电流,用右手握住导线,让伸直的大拇指所指的方向跟电流的方向一致,那么弯曲的四指所指的方向就是磁感线的环绕方向。

- 对于环形电流,让右手弯曲的四指和环形电流的方向一致,伸直的大拇指所指的方向就是环形电流中心轴线上磁感线的方向。

- 例如,在一根通有从左向右电流的直导线周围,根据安培定则,其周围的磁感线是以导线为圆心的同心圆,在导线下方,磁感线方向垂直纸面向里;对于一个环形电流,若电流为顺时针方向,那么其中心轴线上的磁感线方向是垂直于环形平面向里的。

短路电流热效应计算书

短路电流热效应计算书

1.按回路持续工作电流选择导线截面的选择:
Ixu—相应于导体在某一运行温度、环境条件下长期允许工 作电流,其值见附表 8-3 和附表 8-4; Ig—导体回路持续工作电流(A) ,按表 6-3 要求确定; Ug—正常工作电压(kV) ; S—容量(kVA) ; Ixu
Ig := Ug := 220 s := 150000
Ifz0 := t := 0.1 T := 0.05 idt := 100 Izt := 100
本程序只计算无穷大系统,短路周期分量不衰减,取 Izt=Izt/2=I"
短路电流周期分量引起的热效应 Qz:
Qz := I'' := 100 Izt2 := 100
2 2 2 ( I'') + 10 ⋅ Izt2 + Izt ⋅t 3
5
n
n− 1 a r0 ⋅ n ⋅ π 2 ⋅ sin n
rd = 1.341 P

⋅ 10− 3 * 273 + t
δ = 1.001 π r0 ⋅ 2 ⋅ ( n − 1 ) ⋅ sin * d n
a := 400 P := 1.01325 ⋅ 10 t := 20 H := 1000
5
k := 0.96 m1 := 0.9 m2 := 0.85 n := 1 d := 5 r0 := 1.341
*
k0——次导线电场强度附加影响系数,见表 8-28
ajj := 1.26 ⋅ a * rd := ajj = 504 P = 1.013 × 10 δ := 2.895 ⋅
对 110kV 及以上电压的母线应按电晕电压校验,110kV 及以上电压的线路、发 变电母线均应以当地气候条件下晴天不出现全面电晕为控制条件, 使导线安装处的 最高工作电压小于临界电晕电压。即: Ug≤U0 Ug—回路工作电压(kV) ; U0—电晕临界电压(kV,线电压有效值) ; rd—分裂导线的等效半径(cm) ,分裂导线 rd 值见表 8-28; 单根导线 rd =r0 k——三相导线水平排列时,考虑中间导线电容比平均电 容大的不均匀系数,一般取 0.96; m1——导线表面粗糙系数,一般取 0.9; m2——天气系数、晴天取 1.0,雨天取 0.85; n——每相分裂导线根数,对单根导线 n=1; ; d——分裂间距(cm) ; r0——导线半径(cm) ; δ——相对空气密度; P——大气压力(Pa) ; t——空气温度(℃) ;t=25-0.005H; H——海拔高度(m) ajj — — 导 线 相 间 几 何 均 距 , 三 相 导 线 水 平 排 列 时 ajj=1.26a; a——相间距离(cm)

短路电流产生的热效应及力效应

短路电流产生的热效应及力效应

短路电流产生的热效应及力效应1 短路电流的热效应在电力系统中短路发生时,短路电流会经过电力系统的2KA 供电元件流向短路点,由于短路发生时短路电流会达到至20kA 的电流,在大电流的作用下使得电力系统中的供电元器件生热,产生热效应。

由于短路会产生很大的电流,所以其产生的热量也要远远大于在正常工作时所产生的热量。

因为短路发生和持续的时间很短,使得在短路时产生的大量热量不能够及时散发,导致供电元器件温度急剧上升。

根据般性金属导电材料都规定了其相应的短路最高温升,进行短路热效应计算的目的就是使金属导体的短路发生时,其最高发热温升不超过短路最高温升。

只有符合这一要求,供电系统在短路时才具备热稳定性。

导体的截面积都有相应的关系,所以如表 1.1 导体材料短时发热允许温度所示,在短路时设备的最大允许温升,进行核对保证设备的热稳定性。

表 1.1 导体材料短时发热允许温度序号导体种类和材质允许温度(C)1母线及导线:铜320 C 铝220 C钢(不和电器直接连接时)420 C钢(和电器直接连接时)320C2 油浸纸绝缘电缆:铜芯,10KV 及以下250C铝芯,10KV 及以下200C 20-35KV 175 C充油纸绝缘电缆:60-330KV 150 C 橡胶绝缘电缆150C聚氯乙烯绝缘电缆120C交联聚氯乙烯绝缘电缆:铜芯230C铝芯200C7 有中间接头的电缆(不包括第 5 项) 150C当短路电流流经导体时,在电流的作用下导体发热,由于短路发生和持续时间很短,电流引起的发热量全部由导体本身吸收,用于提高导体自身的温度。

短路所引起发热量与短路持续的时间、导体材料的比重、导体的长度有关。

短路电流使导体发热的微分方程式:1.1)根据导体的起始温度积分到导体发热的最终温度,上式简化转换为:1.2)再导体中流过的电流值不等于短路瞬时电流,而是等于短路稳态电流,这时与产生的热效应相等。

则上式可简化为:1.3)中tj假想时间约为5S,代入式(3.24)。

供电工程课后答案

供电工程课后答案

第一章1-1 火力发电站水电站及核电站的电力生产和能量转换过程有何异同。

答:火力发电站是由燃煤或碳氢化合物获得热能的热力发电站。

水电站是将水流能量转变为电能的电站。

核电站是由何核反应获得热能的热力发电站。

1-2电力系统由哪几部分组成各部分有何作用,电力系统的运行有哪些特点与要求?答:发电站,他是生产电能的工厂。

电力网其作用是将电能从发电厂输送并分配至电力用户。

电力用户其是电能的使用者。

特点 1电力系统发电与用电之间的动态平衡2电力系统的暂态过程十分迅速3电力系统的地区性特色明显4电力系统的影响重要。

要求安全可靠优质经济。

1-4电力系统中性点接地方式主要有哪几种?中性点不接地中性点经消弧线圈接地中性点经阻抗接地和中性点直接接地等1-5什么是低压配电TN系统、TT系统和IT系统各有什么特点?各适用于什么场合?答:tn系统在电源端处有一点直接接地而装置的外露可导电部分是利用保护导体连接到那个接地电商的,tn系统不适用于,路灯施工场地农业用电等无等电位联结的户外场所。

tt系统电源只有一点直接接地,而电气装置的外露可导电部分,则是被接到独立于电源系统接地的接地极上。

对于无等电位连接作用的户外装置,路灯装置应采用tt系统来供电。

it系统电源的所有带电部分都与地隔离或有一点通过阻抗接地,电气装置的外露可导电部分,被单独地或集中的接地,适用于对供电不间断要求高的电器装置,如医院手术室,矿井下等1-6如何区别TN-S、TN-C 、TN-C-S系统?为什么民用建筑内应采用tn-s系统答:tn-s在整个系统中全部采用单独的保护导体。

tn-c在整个系统中中性导体的功能与保护导体的功能合并在一根导体中。

tn-c-s在系统的一部分中中性导体的功能与保护导体的功能合并在一根导体中。

正常情况下PEN 导体不通过工作电流,他只在发生接地故障时通过故障电流,其点位接近地电位。

因此对连接PEN导体的信息技术设备不会产生电磁干扰,也不会对地打火比较安全。

电力系统课后题答案

电力系统课后题答案

第3章习题1.答:无限大容量电源供电系统是指内阻抗为零的电源,即其容量相对于用户供电系统容量大得多的电力 系统,当用户供电系统的负荷变动甚至发生短路时,电力系统变电所馈电母线上的电压能基本维持不变。

无限大容量系统发生三相短路后, 短路电流在达到稳定之前,经过一个暂态过程。

在短路暂态过程中, 存在短路非周期分量电流和短路电流周期分量。

短路非周期分量电流是由于短路初始瞬间电流不能突变而 产生的一个按指数规律衰减电流,该电流衰减完,暂态过程结束而达到稳定状态。

短路电流周期分量是短 路后短路回路阻抗突然减小而增大很多倍的电流, 短路后一直存在,短路暂态过程结束后只有该分量存在。

2.答:短路全电流:短路后短路回路中存在的电流,为短路电流周期分量与非周期分量之和。

短路电流的周期分量:因短路后短路回路阻抗突然减小很多倍,而按欧姆定律应突然增大很多倍的电流。

短路电流的非周期分量:因电路含有电感,电路电流不可能突变,而按愣次定律感生的用以维持短路初始 瞬间电流不致突变的一个反向衰减性电流。

短路冲击电流:为短路全电流中的最大瞬时值。

短路后经半个周期,短路全电流达到最大值,此时的电流 即短路冲击电流。

短路稳态电流:是短路电流非周期分量衰减完毕以后的短路全电流。

短路容量:称短路功率,等于短路电流周期分量有效值与短路处的正常工作电压(平均额定电压)的乘积。

3.答: 因电压在线路上有损失,而使线路首末端电压不同,所以短路计算中采用平均电压。

平均电压为线路首末端电压的和除以 2,若线路末端电压为额定电压,则首端电压应比额定电压高 10%,这样平均电压为1.05倍的额定电压。

额定电压为国家根据经济技术需要统一制定的标准电压。

4.答:供电系统发生短路时,短路电流是相当大的,如此大的短路电流通过电器和导体就会产生很大的电 动力,即短路电流的力效应。

供电系统发生短路时,短路电流特别是短路冲击电流将使相邻导体之间产生很大的电动力, 电器和载流部分遭受严重损坏,所以要用短路冲击电流来计算。

电力工程简答题

电力工程简答题

电⼒⼯程简答题1、电压调整的措施有_改变发电机端电压_、_改变变压器变⽐_、_改变电⽹⽆功分布、_降低输电线电抗等。

(4分)2、衡量电能质量的主要指标有电压、频率、波形、电压波动与闪变、三相不平衡度。

(5分)3、列举四种⽆汇流母线的电⽓设备连接⽅式:单元接线、外桥接线、内桥接线、⾓形接线。

(4分)4、⾼压断路器选择及检验的内容包括型式选择、额定电压选择、额定电流选择、开断电流校验、热稳定校验、动稳定校验。

(6分)5、三绕组变压器分接头分别是装于_⾼、_中_压侧。

(2分)6、对继电保护装置的基本要求是_选择性_、_速动性、_灵敏性、_可靠性_。

(4分)7、电流的I、II、III段保护分别是_⽆时限电流速断保护、带时限电流速断保护、定时限过电流保护。

(3分)1、衡量电能质量的主要指标有电压、频率、波形、电压波动与闪变、三相不平衡度。

(5分)2、列举五种有汇流母线的电⽓设备连接⽅式:单母线、单母线分段、双母线、_双母线分段、_⼀台半断路器接线。

(5分)3、⽆功补偿的措施有利⽤同步发电机进⾏补偿、利⽤调相机进⾏补偿、利⽤电容器进⾏补偿和利⽤静⽌补偿器进⾏补偿等。

(8分)4、双绕组变压器分接头装于_中_压侧。

(2分)6、对继电保护装置的基本要求是选择性_、_速动性、_灵敏性、_可靠性_。

(4分)7、列举四种短路的类型三相短路、两相短路、单相接地短路、两相接地短路。

(4分)1、中枢点调压可以采⽤、、三种⽅式。

(逆调压、顺调压、常调压)2、⽔电站是将转变成的⼯⼚,能量转换的基本过程是(⽔能、电能、⽔能→机械能→电能)3、短路故障主要有、、、四种类型。

(单相接地短路、两相短路、三相短路、两相短路接地/两相接地短路)4、⼯⼚中,常⽤的防雷装置有、、三种。

(避雷针、避雷线、阀型避雷器)5、凡从⾃然界可直接取得⽽不改变其基本形态的能源称为。

(⼀次能源)6、锅炉是⽕电⼚的主要热⼒设备之⼀,主要包括和两⼤部分。

(锅炉本体、辅助设备)7、风⼒发电的运⾏⽅式有、两种。

03-03-载流导体短路时电动力计算

03-03-载流导体短路时电动力计算
1 2 S
整理得: 整理得:

tk
0
ρ m C0 I kt dt = ρ0
2
1 + βθ ( )dθ ∫θ w 1 + αθ
θh
积分结果: 积分结果:
1 Qk = Ah Aw 2 S
Qk = ∫ I kt dt 与短路电流产生的热量 0 成正比,称为短路电流的热效应(或热脉 成正比,称为短路电流的热效应 或热脉 冲),简称热效应. ,简称热效应.
左手定则
两条平行导体间的电动力计算
F = ∫ i2 B1 sin αdl
0
L
= ∫ 2 × 10
0
L
7 1 2
ii dl a
= 2 × 10
7 1 2
ii L a
同方向吸引力, 同方向吸引力,异方向排斥力
两条平行导体间的电动力计算
考虑到形状因素: 考虑到形状因素:
i1i2 F = 2 × 10 K L a
由于I 为短路全电流, 由于 kt为短路全电流,它由短路电流 周期分量I 和非周期分量I 周期分量 p,和非周期分量 np ,两个分量 组成,由于两个分量的变化规律不同, 组成,由于两个分量的变化规律不同,将 它们分开计算比较方便, 它们分开计算比较方便,相应的等值时间 也分为两部分. 也分为两部分.
实用计算法的计算公式
tk 周期分量: 周期分量: Q p = ( I ′′ 2 + 10 I (2tk 12
2)
+ I t2 ) k
非周期分量: 非周期分量: Qnp = TI ′′ 2
第三节 载流导体短路时电动力计算
1,电动力效应—— 载流导体之间产生电动力的相互 ,电动力效应 作用 2,短路电流所产生的巨大电动力的危害性: ,短路电流所产生的巨大电动力的危害性: 电器的载流部分可能因为电动力而振动, 电器的载流部分可能因为电动力而振动,或者因 电动力所产生的应力大于其材料允许应力而变形, 电动力所产生的应力大于其材料允许应力而变形,甚 至使绝缘部件或载流部件损坏. 至使绝缘部件或载流部件损坏. 电气设备的电磁绕组,受到巨大的电动力作用, 电气设备的电磁绕组,受到巨大的电动力作用, 可能使绕组变形或损坏. 可能使绕组变形或损坏. 3,动稳定的校验. ,动稳定的校验.

《煤矿供电》试题库带答案

《煤矿供电》试题库带答案

《煤矿供电》试题库带答案一、填空1、工矿企业供电的基本要求是供电可靠、供电安全、供电质量和供电经济。

2、煤矿供电的三大维护就是中剧维护、短路维护和漏电维护。

3、电压和频率就是来衡量电能的主要指标。

4、电网的结线方式根据负荷的要求不同,可分为放射式电网干线式电网和环式电网。

5、在三相供电系统中,电网中性点运转方式存有中性点不中剧、中性点经消弧线圈中剧和中性点轻易中剧三种形式。

6、桥式结线分全桥、内桥和外桥三种形式。

7、为了防火,井下变电所内必须设有砂箱及灭火器材。

8、煤矿井下移动变电站通常设置在距工作面150-300米的顺槽中,工作面每大力推进100-200米。

变电站向前移动一次。

9、煤矿井下工作面配电点分采煤工作面配电点和掘进工作面配电点两种。

10、煤矿井下工作面配电点一般距采煤工作面50-100米,距掘进工作面80-100米,工作面配电点随工作面的推进而移动。

11、目前,用电设备按照工作制分成短时工作制用电设备、短时工作制用电设备和断断续续工作制用电设备三种。

12、电容器补偿方式有单独就地补偿、分散补偿和集中补偿三种。

13、我国规定:矿井变电所的主变压器一般选用两台。

14、变压器的功率损耗包含军功功率损耗和无功功率损耗两部分。

15、在三相供电系统中,短路的基本类型存有:三相短路、两二者短路、两相连地短路、单相短路和单相接地短路等。

16、在同一点短路时id(2)=0.866id(3)。

17、短路电流的效应包括电动力效应和热效应。

18、如果电气设备的阀间电压为10-20伏以上。

电流为80-100毫安以上时,阀间就存有电弧产生。

其温度最高达超过10000度。

19、回去游离的主要形式就是无机与蔓延。

20、交流电额定电压为1200伏及以下或直流电额定电压为1500伏及以下的开关(电器)属于低压开关(电器)。

21、电流互感器的基本接线方式有一相式接线、星形接线和不全然星形接线三种。

22、电流互感器的主要参数有额定电压、额定电流和准确度等级。

热电效应的工作原理

热电效应的工作原理

热电效应的工作原理热电效应是指当两个不同材料的接触点形成温度差时,产生电流的现象。

这一现象被广泛应用于能量转换和测温领域。

热电效应的工作原理可分为两个方面:热效应和电效应。

一、热效应热效应是指由于温度差导致的电压产生。

具体而言,当两个不同材料的接触点温度不同时,存在温度梯度,即温度的不均匀分布。

而这种不均匀分布将引起载流子(电子或空穴)的扩散运动。

在导体中,载流子的扩散是存在的。

当两个不同温度的导体接触时,温度较高的导体中的载流子将向温度较低的导体扩散。

这是由于载流子的热运动以及两个导体之间的电磁作用力。

这种扩散运动也称为热扩散。

由于载流子扩散运动,两个导体之间将形成一个电势差。

这是因为载流子的扩散将导致两个导体之间的电荷不再平衡,从而形成一个电场。

在接触点处,这个电场将推动载流子在导体中移动。

根据电场力的作用,载流子将发生排斥或集聚的现象,导致电荷分布不均匀。

这种不均匀分布将形成一个电压差,即热电动势。

热电动势的大小与载流子的种类、温度差以及材料特性有关。

二、电效应电效应是指由于电场存在导致的温度变化。

当通过两个接触点之间的导体施加电压时,将在导体中形成电场。

这个电场将影响载流子的热运动。

在电场中,载流子的移动会受到电磁作用力的影响。

特别是在电场强度较高的区域,载流子将受到更大的力,导致其热运动速度增加。

这将导致这一区域的温度升高。

相反,当电场强度较低时,在导体中的载流子将受到较小的力,其热运动速度减慢,温度降低。

这种由电场引起的温度变化被称为Peltier效应。

Peltier效应的大小与电场强度、载流子的种类以及导体物质有关。

三、热电效应的应用热电效应的工作原理为其在实际应用中提供了重要的基础。

以下是一些热电效应的常见应用:1. 热电制冷:通过利用热电效应,将电能转化为冷量。

这种制冷方式通常应用于小型电子设备、温控系统以及微型制冷设备等。

2. 热电发电:通过利用热电效应,将热能转化为电能。

这种发电方式可应用于无源电源设备、太阳能电池板以及核电装置等。

【最新精选】短时耐受电流试验

【最新精选】短时耐受电流试验

【最新精选】短时耐受电流试验短时耐受电流能力试验第一节概述短时耐受电流能力试验,是用来考核开关电器在发生过载和短路故障的情况下,并不分断电路但应能承受短时间、大电流所形成的点动力和热效应的作用而不致破快的能力。

由于开关电器所使用的场合不同,短时耐受电流能力试验可分为两种:(1)额定短时耐受电流的承载能力试验。

(2)耐受过载电流能力试验。

低压配电线路发生短路故障时,由于线路总阻抗减小,短路电流超过该线路的额定电流许多倍,对于大容量的低压配电系统,短路电流可能达到几万到几十万安培。

短路电流产生的巨大电动力效应和热效应会使导体变形、绝缘破坏、短路电路中的电气元件损坏。

装置在线路上的电器在短路障碍的短暂时间内应该能经受住短路电流的冲击,不受破坏。

笼型电动机启动时,电动机的启动电流较大,一般均大于6倍电动机的额定电流,用于接通和分断电动机的电器,应能耐受由于启动和加速电动机过程中出现的过电流及正常工作中一定时间内过载所引用的过电流产生的热效应。

短路故障电流通过电器时,同时产生点动力效应和热效应,并同时对电器起作用,而且这两种效应对电器的破坏作用又是相互关联的。

电动力效应在电器的动、静触头间所产生的斥力可使触头的接触电阻增大,从而增大触头的发热,即热效应增加。

而热效应可使电器的所有载流部件的机械强度下降,从而降低了耐受电动力的能力。

因此,电动稳定性试验和热稳定性试验严格说来是不应该分开进行的。

短时耐受电流能力试验就是对电器的电动稳定性和热稳定性的一种综合考核。

图7-1 平行直流载流导体间的电动力一、电动力分析因为通有电流的导体在其周围要形成磁场,而处于磁场中的载流导体要受到机械力的作用,所以两个载流导体之间也同样存在机械力的作用,这种由于电流的存在而产生的力通常称为电动力。

1、两导体间的点动力。

如图7-1所示的两平行直线导体,导体a中通过的电流I在导体b处产生磁1 场,其强度为,的大小正比于导体a中的电流I值,即,磁场的方向可BI,BB11用右手螺旋定则来确定。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

短路电流产生的热效应及力效应
1 短路电流的热效应
在电力系统中短路发生时,短路电流会经过电力系统的供电元件流向短路点,由于短路发生时短路电流会达到2KA 至20kA的电流,在大电流的作用下使得电力系统中的供电元器件生热,产生热效应。

由于短路会产生很大的电流,所以其产生的热量也要远远大于在正常工作时所产生的热量。

因为短路发生和持续的时间很短,使得在短路时产生的大量热量不能够及时散发,导致供电元器件温度急剧上升。

根据一般性金属导电材料都规定了其相应的短路最高温升,进行短路热效应计算的目的就是使金属导体的短路发生时,其最高发热温升不超过短路最高温升。

只有符合这一要求,供电系统在短路时才具备热稳定性。

导体的截面积都有相应的关系,所以如表1.1导体材料短时发热允许温度所示,在短路时设备的最大允许温升,进行核对保证设备的热稳定性。

表1.1 导体材料短时发热允许温度
序号导体种类和材质允许温度(℃)
1 母线及导线:铜320℃
铝220℃
钢(不和电器直接连接时)420℃
钢(和电器直接连接时)320℃
2 油浸纸绝缘电缆:铜芯,10KV及以下250℃
铝芯,10KV及以下200℃
20-35KV 175℃
3 充油纸绝缘电缆:60-330KV 150℃
4 橡胶绝缘电缆150℃
5 聚氯乙烯绝缘电缆120℃
6 交联聚氯乙烯绝缘电缆:铜芯230℃
铝芯200℃
7 有中间接头的电缆(不包括第5项)150℃
当短路电流流经导体时,在电流的作用下导体发热,由于短路发生和持续时间很短,电流引起的发热量全部由导体本身吸收,用于提高导体自身的温度。

短路所引起发热量与短路持续的时间、导体材料的比重、导体的长度有关。

短路电流使导体发热的微分方程式:
(1.1)
根据导体的起始温度积分到导体发热的最终温度,上式简化转换为:
(1.2)
再导体中流过的电流值不等于短路瞬时电流,而是等于短路稳态电流,这时与产生的热效应相等。

则上式可简化为:
(1.3)
上式中tj假想时间约为5S,代入式(3.24)。

故计算k1、k2、k3点的短路热效应为:
k1点的热效应:
k2点的热效应:
k3点的热效应:
2 短路电流的力效应
短路电流通过导体会产生很大的电动力,电力系统中的供电设备载流部分受到由短路电流产生的电动力的作用。

在电力系统没有出现短路故障,系统正常运行时,供电设备的额定电流引起的电动力不大,在供电设备允许的承受范围之内。

当在短路故障发生时,电动力会达到很大值,特别是在短路发生的瞬间,当短路冲击电流出现时,这时供电设备所承受的电动力是最大的,供电系统中的某些不够牢固的元器件,在短路电流产生的电动力的作用下,可能会遭到严重的损坏。

所以,必须计算和考虑短路电流产生的电动力的大小,并在选择供电系统设备时进行考虑适当的采取对策,保证电气设备可靠运行。

三相短路电流产生的电动力方程为:
(1.4)
(1.5)
(1.6)
根据分析在三相母线系统中,当电流通过三相导线时,中间相受到的电动力最大,故在效验三相供电系统时以中间相受电动力的大小作为效验三相供电系统的依据。

电动力是由短路电流流进导体产生的,所以在效验供电系统电动力时,可以用最大允许电流的幅值进行近似计算和等效比较。


(1.7)
其中当母线空间距离大于母线周边距离时,,暂时不考虑l和a的影响,代入式(1.7),则计算k1、k2、k3点的短路力效应为:
在选择供电系统电气设备时,应根据计算的短路电流值与供电系统电气设备的最大允许电流值进行比较,从而保证在通过短路电流时不致于因电动力造成供电系统电气设备损坏。
