配网自动化知识

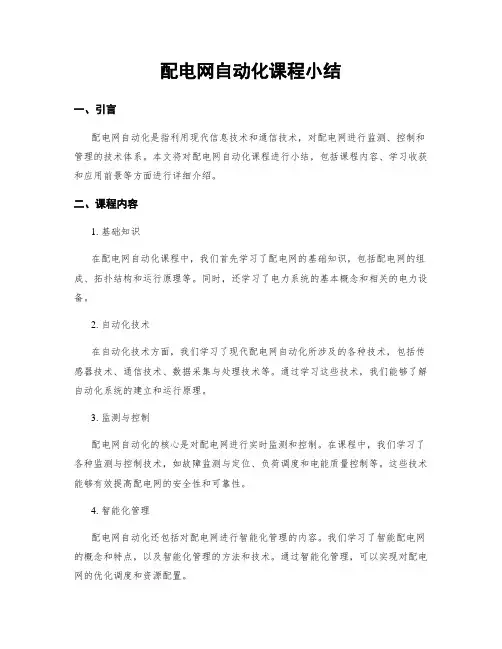

配电网自动化课程小结
配电网自动化课程小结一、引言配电网自动化是指利用现代信息技术和通信技术,对配电网进行监测、控制和管理的技术体系。
本文将对配电网自动化课程进行小结,包括课程内容、学习收获和应用前景等方面进行详细介绍。
二、课程内容1. 基础知识在配电网自动化课程中,我们首先学习了配电网的基础知识,包括配电网的组成、拓扑结构和运行原理等。
同时,还学习了电力系统的基本概念和相关的电力设备。
2. 自动化技术在自动化技术方面,我们学习了现代配电网自动化所涉及的各种技术,包括传感器技术、通信技术、数据采集与处理技术等。
通过学习这些技术,我们能够了解自动化系统的建立和运行原理。
3. 监测与控制配电网自动化的核心是对配电网进行实时监测和控制。
在课程中,我们学习了各种监测与控制技术,如故障监测与定位、负荷调度和电能质量控制等。
这些技术能够有效提高配电网的安全性和可靠性。
4. 智能化管理配电网自动化还包括对配电网进行智能化管理的内容。
我们学习了智能配电网的概念和特点,以及智能化管理的方法和技术。
通过智能化管理,可以实现对配电网的优化调度和资源配置。
三、学习收获通过学习配电网自动化课程,我获得了以下几方面的收获:1. 理论知识:我对配电网的组成和运行原理有了更深入的了解,对自动化技术的应用也有了更全面的认识。
2. 技能提升:通过实践操作和案例分析,我掌握了配电网自动化系统的建立和运行方法,提高了自己的技能水平。
3. 解决问题的能力:在课程中,我们进行了大量的实践操作和案例分析,这锻炼了我们解决实际问题的能力。
4. 团队合作:在课程中,我们进行了许多小组项目,培养了团队合作的意识和能力。
四、应用前景随着电力系统的发展和智能化水平的提高,配电网自动化技术将得到广泛应用。
它可以提高配电网的安全性和可靠性,减少人为操作的错误,提高电力系统的运行效率。
同时,配电网自动化还能够为电力系统的智能化管理提供支持,实现对电力资源的优化调度和利用。
因此,配电网自动化技术具有广阔的应用前景。
配网自动化终端的知识普及
配网自动化终端的知识普及配网自动化终端(Distribution Automation Terminal)是配网自动化系统的关键组成部分,它通过实时监测、故障定位、设备控制等功能,提高了配网的可靠性、经济性和安全性。
本文将对配网自动化终端的基本概念、功能和应用进行详细介绍。
一、配网自动化终端的基本概念配网自动化终端是指安装在配电网架空线路侧的监测和控制设备,通常包括电流传感器、电压传感器、信号采集模块、控制模块等部分。
它能够实时感知电网的状态,并与配网自动化系统进行数据交互和指令执行。
二、配网自动化终端的功能1. 实时监测功能:配网自动化终端通过电流传感器和电压传感器,实时获取电网的负荷、电压、电流等信息,并将数据传输至配网自动化系统。
2. 远程故障定位功能:终端能够根据所接收到的信息,通过算法进行故障诊断和定位,快速判别故障区域,提高抢修效率。
3. 远程设备控制功能:配网自动化终端可以根据指令对电力设备进行自动控制,如对线路开关、分合闸装置进行远程控制操作,实现电网的快速恢复。
4. 数据与指令交互功能:配网自动化终端可以通过通信网络与配网自动化系统进行数据交互和指令执行,实现对电网的全面监控和管理。
三、配网自动化终端的应用配网自动化终端的应用范围广泛,包括城市配电网、农村配电网、工业园区配电网等。
其主要应用场景有:1. 故障定位与抢修:配网自动化终端能够快速定位故障点,提高故障抢修速度,减少停电时间,提高电网可靠性。
2. 负荷监测与管理:通过实时监测负荷信息,配网自动化终端能够帮助电力公司进行负荷分析,合理调配电力资源,提高供电质量。
3. 设备状态监测与操作:配网自动化终端可以对线路开关、变压器等设备的状态进行监测,及时发现设备异常,并进行远程操作控制,提高设备可靠性和安全性。
4. 网络通信与管理:配网自动化终端通过网络与配网自动化系统进行数据交互和指令执行,实现对电网的全面监控和管理。
结语配网自动化终端的出现,为配电网的运行和管理带来了革命性的改变。
(完整版)配电自动化知识点整理
配电网的特点:1、深入城市中心和居民密集点。
2、传输功率和距离一般不大。
3、供电容量、用户性质、供电质量和可靠性要求千差万别。
4、变压器中性点不接地(或经过电阻、消弧线圈接地),发生单相短路允许供电一段时间,与国外配电网运行方式不同。
实现配电自动化在技术和管理方面存在哪些难点:1、技术方面问题早期配电网架存在缺陷且配电设备陈旧落后。
配电网的拓扑结构必须符合自动化控制要求;配电自动化技术和相关系统、装置不够成熟;供应商和运行单位的实施力量不足。
(系统复杂性、通信系统建设、满足户外运行的需要)2、管理方面问题相关标准和规范十分匮乏且出台严重滞后,造成配电自动化建设缺乏有效指导,标准化程度远远不够,自动化系统的分步建设困难;有关单位对开展配电自动化工作的复杂性认识不足,应用主体不明确,后期运行和维护工作跟不上。
配电自动化:以一次网架和设备为基础,以配电自动化系统为核心,综合利用多种通信方式,实现对配电网(含分布式电源、微电网等)的监测与控制,并通过与相关应用系统的信息集成,实现配电网的科学管理。
配电自动化系统:实现配电网的运行监视和控制的自动化系统,具备配电SCADA、馈线自动化、电网分析应用及与相关应用系统互连等功能,主要由配电自动化系统主站、配电终端、配电子站和通信通道等部分组成。
配电SCADA:是配电自动化主站系统的基本功能,DSCADA通过人机交互,实现配电网的运行监视和远方控制,为配电网的生产指挥和调度提供服务。
(主要来源于实时数据的采集)馈线自动化:利用自动化装置(系统),监视配电线路的运行状态,及时发现线路故障,迅速诊断出故障区域并将故障区域隔离,快速恢复对非故障区域供电。
(三步曲:故障定位、隔离、恢复供电)配电自动化主站系统:是配电自动化系统的核心部分,主要实现配电网数据采集与监控等基本功能和电网拓扑分析应用等扩展功能,并具有与其他应用信息系统进行信息交互的功能,为配电网调度指挥和生产管理提供技术支持。
配电网自动化课程小结
配电网自动化课程小结
标题:配电网自动化课程小结
引言概述:
配电网自动化是电力系统中的重要组成部份,通过引入先进的信息技术和智能设备,实现对配电网的监控、控制和管理。
在配电网自动化课程中,学习者将了解配电网自动化的基本概念、技术原理和应用实践,为今后从事电力系统自动化领域的工作奠定基础。
一、配电网自动化概述
1.1 配电网自动化的定义和作用
1.2 配电网自动化的发展历程
1.3 配电网自动化的关键技术和设备
二、配电网监控与管理
2.1 配电网监控系统的组成和功能
2.2 配电网监控系统的实时数据采集和处理
2.3 配电网管理系统的运行状态分析和优化调度
三、配电网保护与控制
3.1 配电网保护装置的种类和原理
3.2 配电网保护装置的动作逻辑和动作原因分析
3.3 配电网控制系统的分布式控制和协调运行
四、智能配电网技术应用
4.1 智能配电网的概念和特点
4.2 智能配电网的智能感知和智能控制技术
4.3 智能配电网的智能调度和智能优化应用
五、配电网自动化系统实践案例
5.1 配电网自动化系统在城市配电网中的应用案例
5.2 配电网自动化系统在工业园区配电网中的应用案例
5.3 配电网自动化系统在新能源配电网中的应用案例
结语:
通过配电网自动化课程的学习,我们深入了解了配电网自动化的基本原理和技术应用,为今后在电力系统自动化领域的工作提供了坚实的基础。
配电网自动化的发展将进一步提高电力系统的安全性、可靠性和经济性,促进电力行业的可持续发展。
希翼我们能够将所学知识应用到实际工作中,为推动配电网自动化技术的发展贡献自己的力量。
配电自动化考题及答案
配电自动化考题及答案引言概述:配电自动化是现代电力系统中的重要组成部分,它通过自动化技术提高了电力系统的运行效率和可靠性。
在配电自动化领域,考题是检验学生对知识的掌握和理解程度的重要方式。
下面将介绍一些常见的配电自动化考题及答案。
一、配电自动化基础知识1.1 什么是配电自动化?配电自动化是利用先进的控制技朧和信息技朧,对电力系统进行监控、保护、控制和管理,以提高系统的运行效率和可靠性。
1.2 配电自动化的主要目的是什么?配电自动化的主要目的是实现对电力系统的自动化监控、保护和控制,提高系统的可靠性、安全性和经济性。
1.3 配电自动化系统的组成部分有哪些?配电自动化系统主要由监控系统、保护系统、控制系统和通信系统组成。
二、配电自动化监控系统2.1 监控系统的作用是什么?监控系统用于实时监测电力系统的运行状态,包括电压、电流、功率等参数,并及时报警和显示异常情况。
2.2 监控系统的主要功能有哪些?监控系统的主要功能包括数据采集、数据处理、数据显示、故障诊断和报警处理等。
2.3 监控系统如何实现远程监控?监控系统通过通信网络实现远程监控,可以通过互联网、局域网、无线通信等方式与远程设备进行数据传输和控制。
三、配电自动化保护系统3.1 保护系统的作用是什么?保护系统用于监测电力系统的运行状态,及时发现电力系统的故障,并采取措施保护设备和系统的安全运行。
3.2 保护系统的主要功能有哪些?保护系统的主要功能包括故障检测、故障定位、故障切除和设备保护等。
3.3 保护系统如何实现快速动作?保护系统通过灵敏的传感器和快速的信号处理器实现快速动作,可以在毫秒级别内对故障进行切除和保护。
四、配电自动化控制系统4.1 控制系统的作用是什么?控制系统用于对电力系统进行自动控制,包括设备的开关操作、负荷调节、电能质量控制等。
4.2 控制系统的主要功能有哪些?控制系统的主要功能包括远程控制、自动调节、设备协调和优化控制等。
4.3 控制系统如何实现智能化?控制系统通过智能算法和优化策略实现智能化控制,可以根据电力系统的实时运行情况进行自适应调节和优化。
2024年度配电网自动化FTU培训
CATALOGUE 目录•配电网自动化概述•FTU设备基础知识•FTU设备的安装与调试•FTU设备在配电网自动化中的应用•配电网自动化FTU培训实践环节•总结与展望定义发展历程提高供电可靠性、优化资源配置、降低运行成本、提高电能质量。
通过自动化装置对配电网进行实时监测与控制,及时发现并处理故障。
实现远程操作与调度,减少人工干预,提高运行效率。
对配电网运行数据进行采集与分析,为运行管理提供决策支持。
意义实时监测与控制远程操作与调度数据采集与分析配电网自动化的基本构成01020304主站系统通信系统终端设备配电一次设备定义功能FTU设备主要实现以下功能,包括但不限于遥测、遥信、遥控和故障检测等。
结构原理精度稳定性通信能力抗干扰能力FTU设备的性能指标确定安装位置固定设备连接电缆按照接线图正确连接电源电缆、通信电缆等。
检查接线确保所有接线正确无误,无短路或接触不良现象。
注意事项安装前应检查设备外观是否完好,有无损坏或变形。
安装过程中应避免强烈冲击或振动,以免影响设备性能。
01 02通电调试功能测试熟悉设备性能在调试前应对设备性能有充分了解,以便更好地进行调试。
分步进行按照调试流程分步进行,逐步排查问题,提高调试效率。
利用工具记录过程检查电源接线是否正确,电源模块是否损坏,及时更换损坏的电源模块。
电源故障通信故障功能异常环境因素检查通信接口是否松动或损坏,通信线缆是否连接正确,重新设置通信参数或更换通信模块。
检查设备内部元器件是否损坏,重新配置设备参数或更换故障元器件。
检查设备安装环境是否符合要求,及时改善环境条件以确保设备正常运行。
FTU 设备常见故障排除故障定位负荷监测与控制远程操控030201FTU 设备在馈线自动化中的应用FTU设备在变电站自动化中的应用设备状态监测数据采集与传输FTU设备可实时监测变电站内设备的运行状态,如开关位置、保护动作情况等。
控制与操作FTU设备在配电管理系统中的应用配电网络监控故障诊断与处理负荷管理与优化能源管理与节能FTU设备操作演示FTU设备硬件结构解析FTU设备基本功能介绍FTU设备操作演示FTU设备软件配置说明设备的软件配置方法,包括参数设置、定值整定、通信协议配置等。
配电网自动化FTU培训PPT课件
FTU的调试方法及步骤
• 对FTU进行故障模拟测试,观察设备的反应及动作是否正 确。
FTU的调试方法及步骤
调试步骤 1. 检查FTU的电源及接线是否正常。
2. 设置FTU的参数,如通信地址、波特率等。
FTU的调试方法及步骤
3. 对FTU进行遥控测试,验 证遥控功能是否正常。
4. 对FTU进行遥测测试,验 证数据采集功能是否正常。
配电网自动化FTU培 训PPT课件
目录
• 配电网自动化概述 • FTU基本原理与功能 • FTU在配电网自动化中的应用 • FTU的选型与配置 • FTU的安装与调试 • FTU的运行与维护 • 总结与展望
01 配电网自动化概述
配电网自动化的定义与意义
要点一
定义
要点二
意义
配电网自动化是利用现代电子技术、通信技术、计算机及 网络技术与电力设备相结合,将配电网在正常及事故情况 下的监测、保护、控制、计量和供电部门的工作管理有机 地融合在一起,改进供电质量,与用户建立更密切更负责 的关系,以合理的价格满足用户要求的多样性,力求供电 经济性最好,企业管理更为有效。
5. 对FTU进行遥信测试,验 证信号输入功能是否正常。
6. 进行故障模拟测试,观察 FTU的动作是否正确。
06 FTU的运行与维护
FTU的运行状态监测及数据分析
01
实时监测FTU的运行状态,包括电压、电流、功率因数 等关键参数。
02
对监测数据进行实时分析,判断FTU是否处于正常运行 状态。
03
配置遥测遥信功能
03
根据实际需求,配置FTU的遥测遥信功能,如电压、电流、功
率因数等参数的实时监测。
FTU与DTU、RTU的比较与选择
《配电网自动化》课程教学大纲
《配电网自动化》课程教学大纲配电网自动化课程教学大纲引言概述:配电网自动化是电力系统中的一个重要领域,随着电力系统的发展和智能化需求的增加,配电网自动化技术日益受到重视。
本文将介绍配电网自动化课程的教学大纲,包括课程目标、教学内容、教学方法、考核方式等方面的内容。
一、课程目标:1.1 培养学生对配电网自动化的理解和应用能力。
1.2 培养学生的团队合作和问题解决能力。
1.3 帮助学生掌握配电网自动化技术的基本原理和应用方法。
二、教学内容:2.1 配电网自动化概述- 介绍配电网自动化的定义、发展历程和意义。
- 分析配电网自动化的基本原理和技术体系。
- 探讨配电网自动化在电力系统中的作用和应用。
2.2 配电网自动化技术- 讲解配电网自动化系统的组成和功能。
- 分析配电网监控、保护、故障诊断等技术的原理和应用。
- 探讨配电网自动化技术的发展趋势和挑战。
2.3 配电网自动化案例分析- 分析实际配电网自动化项目的案例,包括设计、实施和运行。
- 探讨不同类型配电网自动化案例的特点和经验。
- 帮助学生理解配电网自动化技术在实践中的应用和效果。
三、教学方法:3.1 理论讲授- 通过课堂讲解、案例分析等方式,传授配电网自动化的基本理论知识。
- 引导学生理解配电网自动化技术的原理和应用方法。
- 培养学生对配电网自动化技术的深入理解和分析能力。
3.2 实践操作- 组织学生进行配电网自动化系统的实际操作和实验。
- 培养学生的动手能力和实践能力。
- 帮助学生将理论知识应用到实际操作中,加深对配电网自动化技术的理解。
3.3 课程设计- 设计配电网自动化相关的课程项目,让学生在实践中学习和掌握知识。
- 引导学生进行团队合作和问题解决,培养他们的创新精神和实践能力。
- 帮助学生将所学知识整合和应用到实际项目中,提高他们的综合能力。
四、考核方式:4.1 课堂表现- 考核学生在课堂上的表现和参与情况。
- 考察学生对配电网自动化课程内容的理解和掌握程度。
配电网自动化习题
配电网自动化习题
随着科技的不断发展,配电网自动化技术在电力系统中扮演着越来越重要的角色。
为了更好地掌握和应用配电网自动化知识,以下将提供一些配电网自动化习题,帮助读者更好地理解和应用这一技术。
一、配电网自动化基础知识
1.1 什么是配电网自动化?它的主要作用是什么?
1.2 配电网自动化技术包括哪些方面?
1.3 配电网自动化系统的组成部分有哪些?
二、配电网自动化设备
2.1 配电网自动化中常用的设备有哪些?它们的功能分别是什么?
2.2 请简要介绍一下智能变电站的特点和应用。
2.3 什么是智能配电网?它与传统配电网有何区别?
三、配电网自动化通信技术
3.1 配电网自动化中常用的通信技术有哪些?它们各自的特点是什么?
3.2 请简要介绍一下配电网自动化中的无线通信技术。
3.3 通信技术在配电网自动化中的作用是什么?它如何提高系统的可靠性和稳
定性?
四、配电网自动化监控与控制
4.1 配电网自动化中的监控系统有哪些功能?它们如何实现远程监控?
4.2 配电网自动化中的控制系统有哪些功能?它们如何实现远程控制?
4.3 请简要介绍一下配电网自动化中的智能保护装置。
五、配电网自动化应用案例
5.1 请举例说明配电网自动化在城市电网中的应用。
5.2 配电网自动化在农村电网中的应用有哪些特点?
5.3 未来配电网自动化技术的发展方向是什么?
通过以上习题,读者可以更全面地了解配电网自动化技术的基础知识、设备、通信技术、监控与控制以及应用案例,从而更好地应用这一技术,提高电力系统的运行效率和可靠性。
愿读者在学习和工作中能够不断提升自己的专业技能,为电力系统的发展贡献自己的力量。
配电自动化课件--第一章概述
2024/6/28
沈阳工程学院
第39页
第五节 国内外配电系统自动化的发展概况
2024/6/28
沈阳工程学院
第40页
输电
区域电网 …220kV
地方变电所
输电
地方电网 …110kV
降压变电所
中低压配电
配电网的功能:从输电网接受电能,并逐级分配 或就地消费,即将高压电能降低至方便运行又适 合用户需要的各级电压,组成多层次的配电网向 用户供电。
第一节 配电系统及其特点
一、配电系统概念
1. 配电系统:配电区域内的配电线及配电设施的 总称。
1.3.1 配电网自动化的基本功能
④ 规划与设计管理
配电自动化系统对配电网规划所需的地理、经济、负 荷等数据进行集中存储、管理,并提供负荷预测、网络拓 扑分析、短路电流计算等功能,不仅可以加速配电网设计 过程,而且还可使最终得到的设计方案达到经济、高效、 低耗的目的。
⑤ 用电管理
对用户信息及其用电申请、电费缴纳等进行计算机 管理,提高业务处理效率及服务质量。
1.3.1 配电网自动化的基本功能
(8)需方用电管理(DSM)
指电力供需双方通过电力市场实现密切配合,建立一 个良好的生产与消费的关系,达到提高供电可靠性,减少 能源消耗及供需双方的费用支出的目的。
DSM与LM的区别在于DSM要求用户有效参与,而LM方式 下,用户是被动的。
第四节 配电系统自动化的基本功能及实现原则
配电网调度自动化
③故障隔离和断电管理系统
国内外中压配电网广泛采用“手拉手”环网供电方式, 并利用分段开关将线路分段。在线路发生永久性故障后, 配电自动化系统自动定位线路故障点,跳开两端的分段开 关,隔离故障区段,恢复非故障线路的供电,以缩小故障 停电范围,加快故障抢修速度,减少停电时间,提高供电 可靠性。
配网自动化基本知识
配网自动化基础知识手册配网自动化是进一步减少配电网故障快速复电的时间,提高配网运行管理水平重要的技术手段,公司自2000 年以来先后组织广州、深圳、佛山、东莞、中山、珠海、茂名等供电局开展了配网自动化试点建设。
在总结试点经验的基础上,2012 年公司将在佛山、东莞、江门等11 个供电局开展配网自动化建设,为使后续工作得以顺利进行,特编制本手册。
1 总体概述配网自动化概念配电自动化是以一次网架和设备为基础,利用计算机及其网络技术、通信技术、现代电子传感技术,以配电自动化系统为核心,将配网设备的实时、准实时和非实时数据进行信息整合和集成,实现对配电网正常运行及事故情况下的监测、保护及控制等。
配电自动化系统主要由配电自动化主站、配电自动化终端及通信通道组成,主站与终端的通信通常采用光纤有线、GPRS5线等方式。
配网自动化意义通过实施配网自动化,实现了对配电网设备运行状态和潮流的实时监控,为配网调度集约化、规范化管理提供了有力的技术支撑。
通过对配网故障快速定位/ 隔离与非故障段恢复供电,缩小了故障影响范围,加快故障处理速度,减少了故障停电时间,进一步提高了供电可靠性。
2 配网自动化基础知识名词术语馈线自动化是指对配电线路运行状态进行监测和控制,在故障发生后实现快速准确定位和迅速隔离故障区段,恢复非故障区域供电。
馈线自动化包括主站集中型馈线自动化和就地型馈线自动化两种方式。
主站集中型馈线自动化是指配电自动化主站与配电自动化终端相互通信,由配电自动化主站实现对配电线路的故障定位、故障隔离和恢复非故障区域供电。
就地型馈线自动化是指不依赖与配电自动化主站通信,由现场自动化开关与终端协同配合实现对配电线路故障的实时检测,就地实现故障快速定位/ 隔离以及恢复非故障区域供电。
按照控制逻辑和动作原理又分为自适应综合型、电压-时间型和电压-电流型。
配电自动化主站配电自动化主站是整个配电网的监视、控制和管理中心,主要完成配电网信息的采集、处理与存储,并进行综合分析、计算与决策,并与配网GIS、配网生产信息、调度自动化和计量自动化等系统进行信息共享与实时交互,按照功能模块的部署可分为简易型和集成型两种配电自动化主站系统。
配网自动化知识
一、名词解释1、配电自动化终端:配电自动化终端(简称配电终端)是安装在配电网的各类远方监测、控制单元的总称, 完成数据采集、控制、通信等功能。
2、馈线终端(Feeder terminal unit):安装在配电网架空线路杆塔等处的配电终端,按照功能分为“三遥”终端和“二遥”终端,其中“二遥”终端又可分为基本型终端、标准型终端和动作型终端。
3、站所终端(Distribution terminal unit):安装在配电网开关站、配电室、环网柜、箱式变电站等处的配电终端,依照功能分为“三遥”终端和“二遥”终端,其中“二遥”终端又可分为标准型终端和动作型终端。
4、配变终端:配变终端(Transformer terminal unit):安装在配电变压器,用于监测配变各种运行参数的配电终端。
5、配电自动化(distribution automation):配电自动化以一次网架和设备为基础,综合利用计算机、信息及通信等技术,并通过与相关应用系统的信息集成,实现对配电网的监测、控制和快速故障隔离。
6、配电自动化系统(distribution automation system):实现配电网运行监视和控制的自动化系统,具备配电SCADA(supervisory control and data acquisition)、故障处理、分析应用及与相关应用系统互连等功能,主要由配电自动化系统主站、配电自动化系统子站(可选)、配电自动化终端和通信网络等部分组成。
7、配电自动化系统主站(master station of distribution automation system):配电自动化系统主站(即配电网调度控制系统,简称配电主站),主要实现配电网数据采集与监控等基本功能和分析应用等扩展功能,为配网调度和配电生产服务。
8、配电自动化系统子站(slave station of distribution automation system):配电自动化系统子站(简称配电子站),是配电主站与配电终端之间的中间层,实现所辖范围内的信息汇集、处理、通信监视等功能。
电力系统配电自动化基础知识
配电系统的主要功能包括电压变换、 电能分配、电能计量、保护与控制 等,确保电能安全、可靠、经济地 输送到用户端。
配电网络结构
配电网络分类
根据电压等级和供电范围,配电网络 可分为高压配电网、中压配电网和低 压配电网。
配电网络结构特点
配电网络通常采用辐射状、环状或网状 结构,具有灵活性和可扩展性,以适应 不同地区的用电需求。
电力系统配电自动化基础知 识
contents
目录
• 配电系统概述 • 配电自动化基本原理 • 配电自动化主要设备 • 配电自动化技术应用 • 配电自动化系统设计与实施 • 配电自动化运行管理与维护
01
配电系统概述
配电系统定义与功能
配电系统定义
配电系统是电力系统的重要组成部 分,负责将电能从输电网或地区发 电厂输送到用户端,以满足各类用 户的用电需求。
组成
TTU通常由数据采集模块、通信模块、电源模块等部分组成。其中,数据采集模块负责采集变压器的运行数据; 通信模块负责与上级主站或其他设备进行通信;电源模块为TTU提供工作电源。
开关设备控制器(RTU)
功能
RTU是安装在配电网开关设备上的控制器,用于实现开关设备的自动化控制。它能够接收并执行上级主站 的遥控指令,实现对开关设备的远程操作。同时,RTU还能够监测开关设备的运行状态,并将相关信息上 传至上级主站。
优化运行与节能措施
优化运行策略
通过实时监测和分析系统运行状态, 制定合理的优化运行方案,提高系统 运行效率和经济性。
节能措施
采用先进的节能技术和设备,如高效 变压器、无功补偿装置等,降低系统 损耗,提高能源利用效率。
新能源接入与并网控制
新能源接入技术
配网自动化基本知识
配网自动化基本知识配网自动化基础知识手册配网自动化是进一步减少配电网故障快速复电的时间,提高配网运行管理水平重要的技术手段,公司自2000年以来先后组织广州、深圳、佛山、东莞、中山、珠海、茂名等供电局开展了配网自动化试点建设。
在总结试点经验的基础上,2012年公司将在佛山、东莞、江门等11个供电局开展配网自动化建设,为使后续工作得以顺利进行,特编制本手册。
1总体概述1.1配网自动化概念配电自动化是以一次网架和设备为基础,利用计算机及其网络技术、通信技术、现代电子传感技术,以配电自动化系统为核心,将配网设备的实时、准实时和非实时数据进行信息整合和集成,实现对配电网正常运行及事故情况下的监测、保护及控制配网自刼化I禺系统环网柜配电变床器It I-开捷配电自动化系统主要由配电自动化主站、配电自动化终端及通信通道组成,主站与终端的通信通常采用光纤有线、GPRS5线等方式。
1.2 配网自动化意义通过实施配网自动化,实现了对配电网设备运行状态和潮流的实时监控,为配网调度集约化、规范化管理提供了有力的技术支撑。
通过对配网故障快速定位/ 隔离与非故障段恢复供电,缩小了故障影响范围,加快故障处理速度,减少了故障停电时间,进一步提高了供电可靠性。
2 配网自动化基础知识2.1 名词术语2.1.1馈线自动化是指对配电线路运行状态进行监测和控制,在故障发生后实现快速准确定位和迅速隔离故障区段,恢复非故障区域供电。
馈线自动化包括主站集中型馈线自动化和就地型馈线自动化两种方式。
2.1.2主站集中型馈线自动化是指配电自动化主站与配电自动化终端相互通信,由配电自动化主站实现对配电线路的故障定位、故障隔离和恢复非故障区域供电。
2.1.3就地型馈线自动化是指不依赖与配电自动化主站通信,由现场自动化开关与终端协同配合实现对配电线路故障的实时检测,就地实现故障快速定位/ 隔离以及恢复非故障区域供电。
按照控制逻辑和动作原理又分为自适应综合型、电压-时间型和电压-电流型。
配电网自动化1-10
配电网自动化1-101. 简介配电网自动化是指利用现代化的信息技术和通信技术,对配电网进行监控、控制和管理的一种技术手段。
它通过自动化设备和系统,实现配电网的智能化运行,提高供电可靠性和效率,降低运维本钱。
本文将介绍配电网自动化的根本概念、关键技术和应用场景。
2. 配电网自动化的根本概念2.1 配电网配电网是指从输电网接收电能,并将其分配给最终用户的电力系统。
它由中压配电网和低压配电网组成,起到将从电厂输送来的高压电力分配到各个用户的作用。
2.2 配电网自动化配电网自动化是指利用先进的技术手段对配电网进行自动化监控、调度和控制,以提高供电质量、供电可靠性和供电效率,降低运维本钱的一种技术方法。
3. 配电网自动化的关键技术3.1 远动技术远动技术是指远程监控和控制配电设备的技术。
通过与智能终端的连接,远动技术可以实现对配电设备状态的实时监测,以及对配电设备的远程调控。
3.2 智能终端技术智能终端技术是指将智能化装置应用于配电网的终端设备中,用于实现对配电系统的监控、控制和数据采集。
智能终端可以与配电设备进行通讯,并将采集的数据上传至配电网自动化系统,以实现远程监控和管理。
3.3 数据通信技术数据通信技术是配电网自动化的重要根底。
它通过各种通信技术,将配电设备的状态信息传输到配电网自动化系统,同时将控制信号传输给配电设备,实现数据交换和控制操作。
3.4 大数据分析技术配电网自动化系统会产生大量的数据,包括配电设备的状态数据、运行数据等。
通过采用大数据分析技术,可以对这些数据进行分析和挖掘,提取有价值的信息,为配电网的运行和管理提供科学决策依据。
4. 配电网自动化的应用场景4.1 配电网运行监控配电网自动化系统可以实时监测配电设备的状态和运行情况,通过对数据的分析,可以及时发现故障,并进行预警和处理,保障配电网的稳定运行。
4.2 配电设备远程控制通过配电网自动化系统,运维人员可以远程操控配电设备,实现对设备的远程开关、调控等操作,提高配电网的运行效率和灵巧性。
配网自动化知识
配网自动化知识配网自动化是指利用先进的电力设备和通信技术对电力配电网进行智能化运行和管理的一种方式。
它旨在提高配电系统的可靠性、安全性和效率,同时减少设备故障和停电时间。
本文将介绍配网自动化的基本概念、关键技术和应用场景。
一、配网自动化基本概念配网自动化是基于计算机和智能设备的电力系统管理和控制方法。
它通过采集、传输和处理配电系统的监测数据,实时监控和调控线路负荷、开关状态和电能质量等参数,实现对配电网的自动化运行和管理。
配网自动化系统通常包括以下几个组成部分:1. 监测与通信设备:包括传感器、采集终端和通信模块,用于实时监测和传输线路数据。
2. 数据处理与分析单元:用于对监测数据进行处理、分析和预测,以实现对配电系统的自动调控和优化。
3. 控制中心:通过与监测与通信设备和数据处理与分析单元连接,实现对配电系统的远程监控、操作和管理。
二、配网自动化关键技术1. 数据采集与传输技术:配网自动化系统需要实时采集和传输大量的监测数据。
常用的数据采集方式包括无线传感器网络(WSN)、智能电力装置(IED)和智能电表等。
而数据传输技术则包括有线通信、无线通信和光纤通信等。
2. 远程监控与控制技术:配网自动化系统需要实现远程对配电设备进行监控和控制。
常用的远程监控与控制技术包括远动终端技术、远动通信技术和远程终端设备管理技术等。
3. 数据处理与分析技术:配网自动化系统需要对大量的监测数据进行处理和分析,以实现对配电系统的自动调控和优化。
常用的数据处理与分析技术包括数据挖掘、人工智能和大数据分析等。
三、配网自动化应用场景配网自动化在现代电力系统中的应用非常广泛。
下面介绍几个常见的应用场景:1. 线路故障监测与定位:配网自动化系统可以实时监测线路上的故障,并自动定位故障位置,缩短故障修复时间,提高电网可靠性。
2. 负荷监测与调节:配网自动化系统可以实时监测负荷状况,并根据实际需求进行调节,实现对电力负荷的平衡和优化。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
名词解释1、配电自动化终端:配电自动化终端(简称配电终端)是安装在配电网的各类远方监测、控制单元的总称, 完成数据采集、控制、通信等功能。
2、馈线终端( Feeder terminal unit ):安装在配电网架空线路杆塔等处的配电终端,按照功能分为“三遥”终端和“二遥”终端,其中“二遥”终端又可分为基本型终端、标准型终端和动作型终端。
3、站所终端( Distribution terminal unit ):安装在配电网开关站、配电室、环网柜、箱式变电站等处的配电终端,依照功能分为“三遥”终端和“二遥”终端,其中“二遥”终端又可分为标准型终端和动作型终端。
4、配变终端:配变终端( Transformer terminal unit ):安装在配电变压器,用于监测配变各种运行参数的配电终端。
5、配电自动化( distribution automation ):配电自动化以一次网架和设备为基础,综合利用计算机、信息及通信等技术,并通过与相关应用系统的信息集成,实现对配电网的监测、控制和快速故障隔离。
6、配电自动化系统( distribution automation system ):实现配电网运行监视和控制的自动化系统,具备配电SCADA(supervisory control and data acquisition) 、故障处理、分析应用及与相关应用系统互连等功能,主要由配电自动化系统主站、配电自动化系统子站(可选) 、配电自动化终端和通信网络等部分组成。
7 、配电自动化系统主站( master station of distribution automation system ):配电自动化系统主站(即配电网调度控制系统,简称配电主站) ,主要实现配电网数据采集与监控等基本功能和分析应用等扩展功能,为配网调度和配电生产服务8、配电自动化系统子站( slave station of distribution automation system ):配电自动化系统子站(简称配电子站) ,是配电主站与配电终端之间的中间层,实现所辖范围内的信息汇集、处理、通信监视等功能。
9、配电SCAD(A distribution SCADA ):指配电主站通过人机交互,实现配电网的运行监视和远方控制等最基本的功能,为配电网调度运行和生产指挥提供服务。
10、馈线自动化( feeder automation ):利用自动化装置或系统,监视配电网的运行状况,及时发现配电网故障,进行故障定位、隔离和恢复对非故障区域的供电。
11、基本型终端( Basic monitoring terminal ):用于采集或接收由故障指示器发出的线路遥信、遥测信息,并通过无线公网或无线专网方式上传的配电终端。
12、标准型终端( Standard monitoring terminal ):用于配电线路遥测、遥信及故障信息的监测,实现本地报警并通过无线公网、无线专网等通信方式上传的配电终端。
13、动作型终端( Action type monitoring terminal ):用于配电线路遥测、遥信及故障信息的监测,能实现就地故障自动隔离,并通过无线公网、无线专网等通信方式上传的配电终端。
二、符号、代号和缩略语1、“二遥”:遥信、遥测2、“三遥”:遥信、遥测、遥控3、DTU 站所终端(Distribution Terminal Unit )4、FTU 馈线终端(Feeder Terminal Unit )5、TTU 配变终端(Tran sformer Termi nal Un it )6、FA :馈线自动化(Feeder Automation )7、SOE 事件顺序记录(Seque nee Of Eve nt )三、问答题1、构建配网自动化的作用?答:1)通过对配电设备的监控,及时发现并消除故障隐患,减少故障的发生;2)通过自动故障隔离与恢复供电,避免或减少故障造成用户停电;3)快速定位故障,快速调度、派修,缩短故障抢修时间;4)远程遥控分段开关,进行倒闸操作,避免人工操作造成长时间停电。
2、配网自动化对一次设备要求答:需要实现遥信(YX)功能的开关设备,应至少具备开关位置辅助触点;需要实现遥测(YC)功能的一次设备,应至少具备电流互感器;需要实现遥控(YK)功能的开关设备,应具备电动操动机构。
3、配网自动化主要有哪几种通信方式答:光纤、载波、无线。
4、站所监控终端(DTU和馈线自动化终端(FTU主要应用场合答:DTU主要应用于10kV环网柜、幵闭所、配电房等处;FTU主要应用于架空线路。
5、分界看门狗装置的作用答: 1 )自动切除用户区内单相接地故障;2)自动隔离用户区内相间短路故障;3)快速报送故障信息(GPRS);4 )监控用户负荷。
6、配电终端的分类7、配电自动化面向对象答:配电自动化涉及范围主要是指10kV 中压系统,一般是从变电站的主变低压侧和低压母线开始,直至电力用户为止。
配电自动化主要处理此中压网的一次设备(开闭所、环网柜、柱上开关、变压器)的监测与控制。
8、配电自动化的组成答:配网主站、配电子站(常设在变电站内,可选配)、配电终端(FTU DTU等)、通信网络。
9、馈线自动化的主要方式答:馈线自动化可分为集中型与就地型。
10、集中型馈线自动化分类及原理答:1)全自动式:主站通过收集区域内配电终端的信息,判断配电网运行状态,集中进行故障定位,自动完成故障隔离和非故障区域恢复供电;2)半自动式:主站通过收集区域内配电终端的信息,判断配电网运行状态,集中进行故障识别,通过遥控完成故障隔离和非故障区域恢复供电。
11、集中型馈线自动化分类及原理答:1)智能分布式:通过配电终端之间的故障处理逻辑,实现故障隔离和非故障区域恢复供电,并将故障处理结果上报给配电主站;2)重合器式:在故障发生时,通过线路开关间的逻辑配合,利用重合器实现线路故障的定位、隔离和非故障区域恢复供电。
12、馈线自动化实施原则1)对于主站与终端之间具备可靠通信条件,且开关具备遥控功能的区域,可采用集中型全自动式或半自动式;2)对于电缆环网等一次网架结构成熟稳定,且配电终端之间具备对等通信条件的区域,可采用就地型智能分布式;3)对于不具备通信条件的区域,可采用就地型重合器式。
13、配电终端的主要组成部分答:箱体、电源模块、后备电源、配电终端核心单元、端子、导线等辅材。
14、柱上电压时间型瞬时故障动作原理15、柱上电压时间型永久故障动作原理16、电力的主要参数答:电压、电流、相位、频率、有功功率、无功功率、视在功率等。
17、电力工业生产环节及主要作用答:1)发电——包括火力发电、水力发电、核能和其他能源发电2)输电——包括交流输电和直流输电3)变电——低压—高压、直流—交流4)配电——电力由大电网分配到小电网、用户的过程5)用电——用电设备的安装、使用和用电负荷的控制,以及将这 5 个环节所存在的设备连接起来的电力系统18、电网电压等级答:低压网(1kV 以下)、中压网(1-10kV )、高压网(35-220kV )、超高压网(330-750kV)、特高压网(1000kV及以上)19、变电站的作用答:变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施。
20、变电站主要一次设备答:变压器、断路器、隔离开关、电流互感器、电压互感器、架空母线、消弧线圈、并联电抗器、电力电容器、调相机、避雷器等。
21、变压器作用及分类答:变换电压,将一种电压等级的电压变换成同频率的另一种等级的电压。
按相数分为:单相、三相变压器;按用途分为:升压、降压和联络变压器;按绕组分为:双绕组、三绕组和自耦变压器22、断路器作用答:通过断路器将设备投入(接通)或退出(断开)运行。
当设备或线路发生故障时,可以通过继电保护动作控制断路器,使故障设备或线路从电力系统中迅速切除。
23、隔离开关作用及使用注意事项答:将电气设备与带电部分隔离开,以保证电气设备能安全地进行检修或故障处理。
它不能断开负荷电流和短路电流,须与断路器配合使用。
在停电时,应先拉断路器,后拉隔离开关;送电时,应先合隔离开关,后合断路器。
如果误操作,将引起设备损坏和人身伤亡。
24、电流互感器(CT)、电压互感器(PT)原理及作用答:它们的工作原理和变压器相似,都是将高电压(设备和母线的运行电压)电、大流(即设备和母线的负荷或短路电流),按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。
作用是将采集到得一次侧电压、电流信号,用于测量、保护、自动化设备等。
25、配电网按照线路的分类答:架空线路、电缆线路、混合线路26、恒量电能质量的主要指标答:频率、电压、波形。
27、电力系统继电保护的基本要求答:选择性、速动性、灵敏性、可靠性。
28、配网中的主要保护答:电流保护(短路保护)、零序保护(接地保护)。
29、配网自动化建设的主要问题答:1)配电网架基础薄弱,自动化建设效益不高2)配电终端水平参差不齐,运行可靠性较低3)配电网信息化水平较低,相关系统信息交互不畅4)配网自动化规模效益体现不够明显5)通信资源受限,制约配电自动化建设6)配电自动化系统运维保障系统不够完善30、构建配网自动化的主要效益答:供电企业的根本使命是保证供电安全与质量,就是要做到尽量不停电。
构建配网自动化使供电企业能够在增加电费收入、减少人工成本、在社会树立优质服务形象等方面获得回报,但最突出的效益还是体现在减少用户停电损失、保障社会正常运转。
