Cisco网络设备以及故障排查讲解

合集下载

cisco设备连接导致的网络故障

cisco设备连接导致的网络故障

连接错误导致的网络崩溃公司有两个完全隔离的网络系统,内网和外网。

内网的主要作用是处理一些安全性要求比较高,有保密性的事务。

并且,内网上有很多服务器,如DNS、WEB、邮件、人事、档案等服务器,这些服务器对公司业务的正常运转都至关重要,所以一定要保证它们的安全性、稳定性和可靠性。

而公司的外网主要是让办公人员访问互联网,在Internet下载资料,和外单位联系时使用。

一、公司网络概况公司内网的核心层交换机使用的是Cisco 4507R,在Cisco 4507R上接有多个服务器。

内网的接入层交换机使用的是Cisco 3750。

内网中IP地址使用的是A类私有地址,其中内网的DHCP服务器IP地址为10.1.1.1/24。

客户端都是自动从DHCP服务器获取IP地址、DNS和默认网关地址。

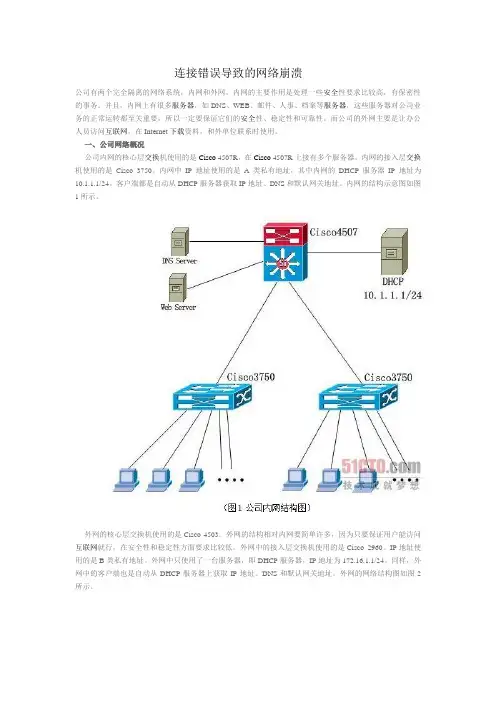

内网的结构示意图如图1所示。

外网的核心层交换机使用的是Cisco 4503。

外网的结构相对内网要简单许多,因为只要保证用户能访问互联网就行,在安全性和稳定性方面要求比较低。

外网中的接入层交换机使用的是Cisco 2960。

IP地址使用的是B类私有地址。

外网中只使用了一台服务器,即DHCP服务器,IP地址为172.16.1.1/24。

同样,外网中的客户端也是自动从DHCP服务器上获取IP地址、DNS和默认网关地址。

外网的网络结构图如图2所示。

二、故障发生的过程公司的内网和外网在客户端接入时,有的办公室要接入网络中的电脑数量,比房间中的信息点数量要多。

这样如果不扩展房间中信息点数量,就不能保证所有的电脑都连接到网络中。

在这种情况下,我们使用了TP-Link的8端口交换机。

交换机的一个端口上连到办公室内网或外网中的一个信息点上,这样交换机上的其它七个端口就可以直接连接到用户的电脑上,有效的扩展了办公室中信息点的数量。

引起网络崩溃的错误连接发生在同一个办公室中。

错误连接的示意图,如图3所示。

因为这个办公室中的内网和外网的信息点都很少,所以在用户接入内网和外网时,都使用了一个TP-Link的8端口交换机。

cisco网络故障处理手册

cisco网络故障处理手册

cisco网络故障处理手册故障处理方法一、网络的复杂性一般网络包括路由、拨号、交换、视频、WAN(ISDN、帧中继、ATM、…)、LAN、VLAN、…二、故障处理模型1、界定问题(Define the Problem)详细而精确地描述故障的症状和潜在的原因2、收集详细信息(Gather Facts)R>信息来源:关键用户、网络管理系统、路由器/交换机1)识别症状:2)重现故障:校验故障依然存在3)调查故障频率:4)确定故障的范围:有三种方法建立故障范围由外到内故障处理(Outside—In Troubleshooting):通常适用于有多个主机不能连接到一台服务器或服务器集由内到外故障处理(Inside-Out Troubleshooting):半分故障处理(Divide-by-Half Troubleshooting)3、考虑可能情形(Consider Possibilities)考虑引起故障的可能原因4、建立一份行动计划(Create the Action Plan)5、部署行动计划(Implement the Action Plan)用于纠正网络故障原因.从最象故障源处,想出处理方法每完成一个步骤,检查故障是否解决6、观察行动计划执行结果(Observe Results)7、如有行动计划不能解决问题,重复上述过程(Iterate as Needed)三、记录所做修改在通过行动计划解决问题后,建议把记录作为故障处理的一部分,记录所有的配置修改。

第2章网络文档一、网络基线解决网络问题的最简单途径是把当前配置和以前的配置相比较。

基线文档由不同的网络和系统文档组成,它包括:网络配置表网络拓扑图ES网络配置表ES网络拓扑图创建网络的注意事项:1)确定文档覆盖的范围;2)保持一致:收集网络中所有设备的相同信息;3)明确目标:了解文档的用途;4)文档易于使用和访问;5)及时维护更新文档。

二、网络配置表网络配置表的通常目标是提供网络中使用的硬件和软件组成的列表,其组成有:分级项目杂项信息设备名、设备型号、CPU类型、FLASH、DRAM、接口描述、用户名口令第1层介质类型、速率、双工模式、接口号、连接插座或端口第2层MAC地址、STP状态、STP根桥、速端口信息、VLAN、Etherchannel配置、封装、中继状态、接口类型、端口安全、VTP状态、VTP模式第3层IP地址、IPX地址、HSRP地址、子网掩码、路由协议、ACL、隧道信息、环路接口在多数情形下,存储这些信息的最佳方式是电子表格或数据库,电子表格用于较小的,网络数据库用于较大的网络.三、网络拓扑图网络拓扑图是图示网络的各组成部分之间如何在逻辑上和物理上相互连接。

cisco 思科 Catalyst 9800无线控制器常见无线客户端连接问题故障排除

cisco 思科 Catalyst 9800无线控制器常见无线客户端连接问题故障排除

Catalyst 9800无线控制器常见无线客户端连接问题故障排除目录简介先决条件要求使用的组件收集日志客户端无法连接时的场景Web身份验证凭据无效策略配置文件中未定义有效的VLAN错误密码9800 WLC上不存在RADIUS发送的访问控制列表(ACL)RADIUS发送的VLAN在9800 WLC上不存在由于WLAN或策略配置文件中的更改而断开连接从网络中手动删除客户端由于EAP超时而断开连接由于AP无线电重置,已断开连接由于Web身份验证超时而断开连接由于会话超时,已断开连接由于空闲超时而断开连接客户端在SSID之间移动简介本文档介绍最常见的无线客户端连接问题场景以及如何在Catalyst 9800无线控制器上解决这些问题。

先决条件要求Cisco 建议您了解以下主题:Cisco Catalyst 9800 系列无线控制器q无线控制器的命令行界面(CLI)访问q使用的组件本文档中的信息基于Cisco IOS® XE Gibraltar 16.10或更高版本的软件和硬件版本。

本文档中的信息都是基于特定实验室环境中的设备编写的。

本文档中使用的所有设备最初均采用原始(默认)配置。

如果您的网络处于活动状态,请确保您了解所有命令的潜在影响。

收集日志WLC 9800 提供无间断跟踪功能。

这可确保持续记录所有客户端连接相关的错误、警告和通知级别消息,并且您可以在发生事故或故障情况后查看其日志。

注:根据生成的日志量,您可以返回几小时到几天。

要查看9800 WLC默认收集的跟踪,可以通过SSH/Telnet连接到9800 WLC并遵循以下步骤(确保会话记录到文本文件)。

步骤1:检查控制器当前时间,以便您可以在问题发生之前的时间跟踪日志。

# show clock第二步:根据系统配置的指示,从控制器缓冲区或外部系统日志收集系统日志。

这样可以快速查看系统的运行状况和错误(如果有)。

# show logging第三步:验证是否启用了任何调试条件。

思科排除网络故障的一般流程

思科排除网络故障的一般流程

思科排除网络故障的一般流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定问题:需要确定网络中出现的问题。

这可能包括网络连接中断、速度慢、丢包等。

实训12 路由器配置与简单故障诊断

实训12 路由器配置与简单故障诊断

实训路由器配置与简单故障诊断实训目的(1)熟悉和掌握路由器的基本配置方法。

(2)熟悉用CISCO 路由器进行点对点连接的方法。

(3)熟悉两种通信线路情况下,各种路由协议的相关配置。

实训要求提供局域网环境及路由器,学生按照内容要求配置路由器并能够了解并掌握配置过程中的故障及故障解决办法,要求掌握路由器的配置命令和故障排除操作。

实训设备PC 工作站2 台以上,带网卡;路由器2台以上;路由器配置电缆2 根以上;网线4-6 根。

实训内容(1)连接组建路由器和PC 机组成的网络。

选择Cisco 路由器(2811 系列)完成如下图的组网任务。

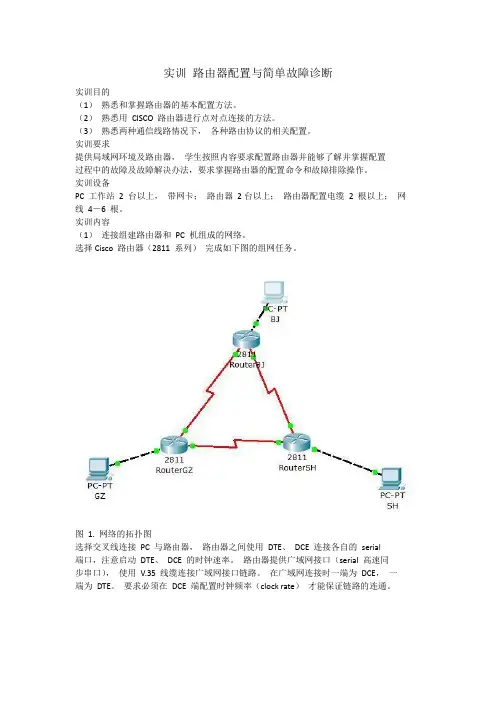

图1. 网络的拓扑图选择交叉线连接PC 与路由器,路由器之间使用DTE、DCE 连接各自的serial端口,注意启动DTE、DCE 的时钟速率。

路由器提供广域网接口(serial 高速同步串口),使用V.35 线缆连接广域网接口链路。

在广域网连接时一端为DCE,一端为DTE。

要求必须在DCE 端配置时钟频率(clock rate)才能保证链路的连通。

图2. 路由器serial 端口的配置(2)配置路由器。

为每台路由器(分属于不同网络)和主机选择合适的私有IP 地址,网关地址;图3. 路由器端口的IP 配置图4. 主机端口的IP 配置(3)使用路由命令检测配置结果的正误。

选择主机GZ,在桌面输入:tracert 192.168.3.1ping 192.168.5.1图13. 主机GZ 的测试选择主机SH,在桌面输入:tracert 192.168.3.1ping 192.168.1.1选择主机BJ,在桌面输入:tracert 192.168.1.1ping 192.168.5.1。

思科路由器崩溃的排查命令及原因

思科路由器崩溃的排查命令及原因

思科路由器崩溃的排查命令及原因推荐文章详解Cisco远程管理vty线路使用教程热度:利用脚本配置思科路由器教程热度:思科路由器密码详解热度: cisco路由器忘记登陆密码怎么办热度: cisco怎么设置用户名和密码热度:思科路由器是我们常用到的网络设备,其崩溃时我们要保存好路由器记忆体中的关键信息,以便找出思科路由器崩溃的原因,并防止这种情况的再次发生。

要做到这一点,你需要对路由器进行配置,以便保存在发生思科路由器崩溃的时间存储在路由器上的核心转储信息。

下面,我将告诉你什么是核心转储信息及其用处,以及如何在路由器上保存这些对事故分析来说非常重要的文件。

一、核心转储信息核心转储信息指的是路由器内存信息的一个完整镜象副本。

当路由器出现一个系统崩溃或无法恢复的错误不能继续工作下去的时间,就会将内存中所有的信息写入服务器的内存中,为重新加载提供方便。

保存一份核心转储信息,对于确定导致系统崩溃的可能因素来说,是非常重要的。

核心转储信息需要保存的是路由器崩溃时的信息,而在路由器重新启动后,这样的核心转储信息就不存在了。

二、思科路由器崩溃时需要使用的重要故障排除命令显示内容(show context):该命令可以保存象重新启动系统和堆栈跟踪信息的原因之类的信息,除了核心转储信息之外,思科公司的技术援助中心可能还会要求你提供show tech-support命令显示的信息。

这条命令会显示配置、统计等信息并登陆到路由器上。

显示版本(show version):这条命令可以显示包括路由器的硬件配置、思科网际操作系统的版本、内存、接口等方面在内的可用信息。

导致路由器崩溃的也许仅仅只是一个硬件错误。

这些信息还可以帮助了解路由器运行代码的版本,以及可用内存和闪存数量。

显示栈(show stacks):这也是一个非常有用的命令,可以用来对堆栈的使用过程和中断例程进行监控。

此命令可以在出现类似总线错误或者软件导致的崩溃的时间显示信息。

Cisco路由器的常见问题大整理网络知识-电脑资料

Cisco路由器的常见问题大整理网络知识-电脑资料

Cisco路由器的常见问题大整理网络知识-电脑资料1. 如果要在路由器上实现NAT,对IOS有何要求?需要IP PLUS IOS2. 在2511上执行erase flash时为什么会收到如下信息:Error while erasing flash: device is READ-ONLY 因为此时2511是从Flash 启动的,可用以下命令改变启动方式: conf t config-register 0x1. 如果要在路由器上实现NAT,对IOS有何要求?需要IP PLUS IOS2. 在2511上执行erase flash时为什么会收到如下信息:Error while erasing flash: device is READ-ONLY因为此时2511是从Flash启动的,可用以下命令改变启动方式:conf tconfig-register 0x101Router# reloadRouter(boot)#copy tftp flash.在BOOT模式下你可以删除或升级Flash中的内容,。

另外要注意在升级Flash之后将启动方式改回Flash.Router(boot)#conf tRouter(boot)(Config)# config-reg 0x102Router(boot)(Config)#^ZRouter(boot)#reload3.Cisco3600系列路由器目前是否支持广域网接口卡WIC-2T和WIC-2A/S?Cisco3600系列路由器在12.007XK及以上版本支持WIC-2T和WIC-2A/S这两种广域网接口卡。

但是需要注意的是:只有快速以太网混合网络模块能够支持这两种广域网接口卡。

支持这两种接口卡的网络模块如下所示:NM-1FE2W, NM-2FE2W, NM-1FE1R2W, NM-2W,电脑资料《Cisco路由器的常见问题大整理网络知识》(https://www.)。

Cisco故障诊断

Cisco故障诊断

故障分类一、故障分类1、软故障:配置错误,软件bug,病毒攻击;2、链路问题,硬件故障,性能不足,环境问题。

二、故障关注的内容1、鼓励故障点——测试方法2、配置合理性——三层配置/二层配置3、传输问题——自环测试4、拓扑正确性——环路5、环境问题——温度/压力6、产品性能——产品结构7、硬件故障——硬件表象/隐性故障 8、攻击——流量分析三、故障信息收集1、拓扑信息2、测试记录3、show tech4、show log5、Crashinfo文件6、网管/日志服务器记录四、故障诊断工具1、Error message Decoder(错误信息解码)2、Software Advisor(软件指导)3、Bug Toolkit(bug工具包)4、Command Lookup Tool(命令查找工具)6、Output Interpreter(输出解释) 6、TAC Case Collection(TAC故障采集)五、故障推导1.孤立故障点一、对于复杂的拓扑如何测试?范围由远及近,逐步缩小范围- 根据业务受影响的范围,比如只有单一分支节点受损,应该从该分支逐步向核心测试范围由近至远,逐步延伸范围- 根据业务受影响的范围,比如大部分分支节点受损,应该从总部核心最接近业务服务器的部分开始测试双向连通性,路由测试应用由上至下,vpn,mpls->路由->二层->物理二、1、充分利用扩展ping2、Trace3、其他测试①寻找规律-故障是否集中在某个vlan?-故障是否集中发生在某个时段?-故障是否发生在做了某些变化之后?②排除法测试故障位置-拔掉所有业务板卡测试启动,再逐一插回测试 -更换传输测试-更换怀疑有问题的板卡测试-更换槽位测试-更换引擎测试-更换机箱测试2.配置合理性一、静态路由谨慎配置静态路由,通常不恰当的静态路由是导致路由环路的根源案例1:1.路由器将会发送192.168.x.x的arp请求到防火墙2.防火墙只能对接口地址,global地址作arp代理的应答(开启arp代理)3.如果防火墙上如果没有地址转换(路由模式),将不会对到192.168.x.x的arp request作应答案例2:现象: 7609上配置静态路由,但接口down的时候路由并不消失分析:静态路由从路由表中消失的原则-----指定的下一跳不可达本例中静态路由配置为递归路由,因此当下一跳可达时静态路由不会消失例如:ip route 121.0.19.128 255.255.255.0 121.0.31.82如果只是这样,当接口down的时候,下一跳121.0.31.82不可达了,路由将会消失。

CISCO故障排除手册

CISCO故障排除手册

故障判断及排除(Troubleshooting)这里我们介绍在使用路由器时可能出现的硬件,软件问题;在联网过程中如X.25,FR, DDN, DDR, TCP/IP,与IBM大型主机互连等不同网络环境碰到的问题及解决办法. ∙Troubleshooting的工具∙TCP/IP连接的Troubleshooting∙串口连接遇到问题的Troubleshooting ∙∙∙电话拨号连接的Troubleshooting∙帧中继连接的Troubleshooting∙X.25连接的Troubleshooting∙与IBM主机连接的TroubleshootingTroubleshooting的工具Troubleshooting的工具有许多种,可以用路由器的诊断命令,Cisco网络管理工具(CiscoWorks)和规程分析仪等等方法.下面我们主要介绍路由器的诊断命令.路由器诊断命令有四种:∙用show命令∙用debug命令∙用ping命令∙用trace命令用show 命令Show是一个很有用的监控命令和解决系统出现问题的工具.下面是几个通常用到的show命令:∙show interface---显示接口统计信息.一些常用的show interface命令:∙show interface ethernet∙show interface tokenring∙show interface serial∙show controllers---显示接口卡控制器统计信息.一些常用的show controllers命令:∙show controllers cxbus∙show controllers e1∙show running-config---显示当前路由器正在运行的配置.∙show startup-config---显示存在NVRAM配置.∙show flash---Flash memory内容.∙show buffers---显示路由器中buffer pools统计信息.∙show memory---路由器使用内存情况的统计信息,包括空闲池统计信息.∙show processes---路由器活动进程信息.∙show version---显示系统硬件,软件版本,配置文件和启动的系统映象.用debug 命令在超级用户模式下的debug命令能够提供端口传输信息,节点产生的错误消息,诊断协议包和其它有用的troubleshooting数据.注意:使用debug命令要注意,它会占用系统资源,引起一些不可预测现象.终止使用debug命令请用no debug all命令.Debug命令默认是显示在控制台端口上的,可用log buffer命令把输出定向到buffers里面.若是telnet过去的,可用Router#terminal monitor监控到控制台信息.用ping命令Ping确定网络连通.用trace 命令Trace命令跟踪路由器包传输.TCP/IP连接的Troubleshooting现象:主机到本地路由器的以太口不通建议:我们可以把路由器的以太网口看作是普通主机的以太网卡,这就成了一个局域网连接问题,1. 用show interface ethernet number命令Router#show interface ethernet 0Ethernet is up,line protocol is down2. 若Ethernet is down,请把线缆(同轴线缆或双绞线)接上.若已接上,ethernet依然是down,请找你的代理联系.3. 若Ethernet is admsinstratively down.Router#conf tRouter(config)#interface ethernet 0Router(config-if)#no shutdownRouter(config-if)#^ZRouter#4. 若Ethernet is up,而line protocol is down.主机10M网卡接到路由器100M的以太口上面,它不是自适应的(目前版本).反之无问题.若是同轴线缆请检查线缆,T型头,终结器,是否连接正确.若是双绞线请检查线缆是否正确,中间是否通过HUB连接,若是直连主机要用交叉线.若是100BaseTX接口,需要用五类双绞线.若是一个接口提供两种物理介质,如粗缆AUI和UTPRJ45,默认为AUI的.要用RJ45需要:Router#conf tRouter(config)#interface ethernet 0Router(config-if)#media-type 10basetRouter(config-if)#^ZRouter#5. 若Ethernet is up,line protocol is up;但ping不通.请查看路由器以太口的IP地址,是否与主机IP地址在同一个网段上.6. 经过以上几个步骤,问题仍未解决,请找你的代理联系.现象:主机到对方路由器广域网口或以太网口不通.建议:假设主机到本地路由器的以太口已通.1. 在路由器上检查两个广域网口之间是否通,若不通,请看下面关于广域网的troubleshooting.2. 若路由器两个广域网口之间是通的.在主机上用"netstat -rn"命令查找路由,若没有请用"route add"加入.以SCO UNIX为例:#netstat -rn#route add 目的网段掩码网关1或#vi /etc/gatewaysnet 目的网段gateway 本地路由器以太口地址metric 1 passive3. 若主机上有默认网关,检查路由器路由协议配置.Router#show ip routeRouter#show running-config...router eigrp 1network ...network ...两端路由器配置路由协议是否一致,是否在一个自治系统里面."network"加入的网段是否正确.现象:主机到对方目的主机不通.建议:按以下步骤解决.1. 检查主机到本地路由器的以太口.2. 检查两个广域网口.3. 检查主机到对方路由器广域网口.4. 检查主机到对方路由器以太网口.可用telnet命令远程登录到对方路由器上,按检查本地主机到本地路由器的以太口的方法检查对方局域网连接情况.5. 重复3和4,检查对方到本地情况.6. 经过以上几个步骤,问题仍未解决,请找你的代理联系.串口连接遇到问题的Troubleshooting现象:在专线连接时,路由器直连的两个广域网口间不通.建议:我们可以把两个路由器广域网口之间分成三段,如图所示:路由器A--1---MODEMA----2----MODEMB--3--路由器B我们的任务就是要检查出是哪一段不通并解决它.1. 用show interface serial number命令2. 若是Serial is down,表示路由器到本地的MODEM之间无载波信号CD.连接串口和MODEM,开启MODEM.看MODEM的发送灯TD是否亮,TD灯亮表示路由器有信号发送给MODEM.TD灯若不亮,请检查MODEM,线缆(最好用Cisco所配的)和端口.你可以用另外一个串口再试试看.3. 若Serial is up,但line protocol is down.有几种可能:a.本地路由器未作配置.b.远端路由器未开或未配置.路由器两端需要配置相同的协议打包方式.例如:路由器A打包HDLC,路由器B打包PPP,那么两台路由器的line protocol始终是down的.改变打包方式:Router#conf tRouter(config)#interface serial 0Router(config-if)#encapsulation pppRouter(config-if)#^ZRouter#c.若是使用Newbridge的26XX,27XX的DTU设备,它不发送CD信号,请在路由器上设置:Router#configure terminalRouter(config)#int serial 0Router(config-if)#ignored-dcdRouter(config-if)#^ZRouter#d.MODEM之间没通,即专线没通.解决办法:作测试环路.请电信局帮助确定具体出现问题是哪一段线路.若作环路成功,line protocol 会变成up(looped).4. 若Serial is up,但line protocol is up(looped).用show running-config看看端口是否作了loopback配置,若有删调它.MODEM是否作了环路测试.专线是否作了环路测试.5. 若Serial is admsinstratively down,line protocol is down.Router#conf tRouter(config)#interface serial 0Router(config-if)#no shutdownRouter(config-if)#^ZRouter#电话拨号连接的Troubleshooting要解决用电话拨号网连接出现的问题,首先要:确定路由器与MODEM之间已连接明白show line输出的含义确定路由器与MODEM之间已连接我们在路由器上用反Telnet(Reverse Telnet Session)到MODEM,来确定路由器与MODEM之间的连接.也就是说,反向登录到MODEM上面可对它用AT指令作配置.具体步骤如下:1. 在路由器控制台上,用命令telnet ip-address 20yy其中ip-address是一个活动端口的地址,yy是连接MODEM的line线.例如,下面例子是用IP地址192.169.53.52连接到辅助口上:telnet 192.169.53.52 20012. 如果连接被拒绝,可能有其它用户连接在该口上.用show users EXEC命令决定是否被占用,若是,clear line清除它;若没有,重试反Telnet.3. 如果连接仍被拒绝,确认MODEM控制modem inout.4. 确定路由器txspeed和rxspeed与MODEM设置的数率一致.5. 反Telnet登录成功后,A T命令确定应答OK.明白show line输出的含义Show line line-number EXEC是非常有用的trobbleshooting命令.现象:MODEM和路由器间无连接.试用反登录无反应或用户收到"Connection Refused by Foreign Host"信息.建议:1. 用show line看MODEM一栏是否是"inout",若不是,在路由器上:Router#conf tRouter(config)#line aux 0Router(config-line)#modem inoutRouter(config-line)#^ZRouter#2. 确定正确的线缆.3. 硬件问题,请与你的代理联系.现象:MODEM不拨号.建议:MODEM不拨号,排除掉硬件,线缆的可能,就是:1. 不感兴趣的包.用show running-config检查路由器配置,是否设置了dialer-list截段了你想传送的包,若是请重新配置access-list表.2. Chat script配置错误.打开debug信息.Router#debug dialer%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down%LINK-3-UPDOWN: Interface Serial0, changed state to down%LINK-3-UPDOWN: Interface Async1, changed state to downAsync1: re-enable timeoutAsync1: sending broadcast to default destination get_free_dialer: faking itAsync1: Dialing cause: Async1: ip PERMITAsync1:No holdq created - not configuredAsync1: Attempting to dial 8292CHAT1: Attempting async line dialer scriptCHAT1: Dialing using Modem script: backup & System script: none -- failed, not connectedCHAT1: process startedCHAT1: Asserting DTRCHAT1: Chat script backup startedCHAT1: Expecting string:Async1: sending broadcast to default destination -- failed, not connectedCHAT1: Timeout expecting:CHAT1: Chat script backup finished, status = Connection timed out; remote host not responding Async1: disconnecting call......帧中继连接的Troubleshooting1. 用show interface serial查看interface和line protocol是否up.确定连接的线缆正确.2. 如果interface is up,但line protocol是down.用show frame-relay lmi查看帧中继的LMI类型.3. 用show frame-relay map查看打包类型.4. 用show frame-relay pvc查看PVC.5. 打开debug信息.X.25连接的Troubleshooting1. 确定两个X.25端口连接上.MODEM状态:若线路已连通,MODEM的CD灯和RD灯应该亮,表示X.25交换机有数据发送过来.我们也可以用pad本地或对方的X.121地址,若能pad过去,说明行X.25网链路层已通.Router#pad 28050103(对方的X.121地址)2. 用show interface serial命令.若serial is down,line protocol is down请检查路由器与MODEM连接线缆,换另外串口重试.3. 若serial is up,但line protocol is down.请与电信局联系,检查LAPB参数是否匹配.4. 若serial is up,line protocol is up.但ping对方广域网口不通.用show running-config查看串口是否作了x25 map ip设置.X.25设置中,最大虚电路数值是否超过了申请的值.5. 若对方连接的不是路由器,而是一块X.25网卡(以博达卡为例)6. 环境:7. 知识:博达X.25卡上8. #cd /etc/x.259. #vi x25.profile (网卡参数设定文件)10. LOCADDR 28050103 (本地X.25端口X.121地址)11. VC 1612. IVC 0 (呼入VC数)13. OVC 0 (呼出VC数)14. PVC 0 (永久VC数)15. X25TIMEOUT 60 (拆链时间)16. 故,SVC=VC-IVC-OVC-PVC.17. #x25reset (重启X.25网卡)18. #x25link (监控当前状态信息)19. #vi x25.addr (地址对应文件,IP层能互相通信,要把X.121地址与IP地址对应起来)20. 130.132.128.4 28050104 SVC 021. 130.132.128.3 28050103 SVC 022. #cd /etc23. #vi tcp 加上24. ifconfig x25 130.132.128.3 -arp network 255.255.0.025. 一般X.25连接出现问题都是一方的IP地址与X.121地址之间映射没有设定.与IBM主机连接的Troubleshooting∙DLSw+ Troubleshooting∙STUN Troubleshooting∙CIP TroubleshootingDLSw+ Troubleshooting在用DLSw+通过路由器实现PU2.0/2.1与IBM大型主机之间连接,我们要同时用show dlsw和show interface serial命令解决出现的问题.1. 首先检查DLSw+定义的两个对等peers是否连通2. Router#show dlsw peers3. Peers: state pkts-rx pkts-tx type drops ckts TCP uptime4. TCP 17.18.15.1CONNECT 16080 8400 conf 0 0 0 00.03.275. TCP 1.1.12.1DISCONN0 0 conf 0 0 0 00.00.006. Peers --- 对应"dlsw remote-peer"定义的对等peers IP地址.7. state --- 表示与对等peers的连接状态.8. 其中:CONNECT表示对等peers已建立.9. CAP_EXG表示与远程peer交换性能信息.10. WAIT_RD是建立peer连接的最后一步,等待远程peer应答信息.11. DISCONN表示与对等peers没有建立连接,请参阅TCP/IP Troubleshooting检查TCP连接故障.WAN_BUSY表示TCP传输队列已满,不能传输数据.12. 若对等peers已建立连接,请查看性能交换信息.Router#show dlsw capabilitiesDLSw: Capabilities for peer 172.18.15.166vendor id (OUI) : '00C' (cisco)version number : 1release number : 0init pacing window : 20unsupported saps : nonenum of tcp sessions :1loop prevent support : noicanreach mac-exclusive : noicanreach netbios-excl. : noreachable mac addresses : nonereachable netbios names : nonecisco version number : 1peer group number : 0border peer capable : nopeer cost : 3biu-segment configured : nolocal-ack configured: yespriority configured: noversion string :Cisco Internetwork Operating System SoftwareIOS (tm) GS Software (GS7-K-M), Experimental Version 11.1(10956) [sbales 139]Copyright (c) 1986-1996 by cisco Systems, Inc.Compiled Thu 30-May-96 09:12 by sbales813. 交换过性能信息后,就要寻找目的MAC地址了,显示出所有的路由器能够到达的MAC地址(本地和远端)14. Router#show dlsw reachability15. DLSw MAC address reachability cache list16. Mac Addr status Loc. peer/port rif17. 0000.810f.6500 FOUND LOCAL TBridge-001 --no rif--18. 0006.e918.7b70 FOUND LOCAL TBridge-001 --no rif--19. 1000.5ae3.03f7 FOUND LOCAL TBridge-001 --no rif--20. 7500.9221.0000 FOUND REMOTE 16.201.30.250(2065) max-lf(4472)21. 7500.9221.0000 SEARCHING LOCAL22.23. DLSw NetBIOS Name reachability cache list24. NetBIOS Name status Loc. peer/port rif25. SXUSER2 FOUND LOCAL TBridge-001 --no rif--若本地MAC地址和目的MAC地址状态均是FOUND,请参看第五步.SEA。

CISCO路由器故障-排除RIP故障(2)

CISCO路由器故障-排除RIP故障(2)

CISCO路由器故障-排除RIP故障(2)4.不连续网络当主网络被另一个主网络分隔开时,被称为不连续网络。

解决1:使用静态路由解决2:在路由器之间的链路地址改为左右不连续网络中的一部分。

解决3:在两台路由器上用no auto-summary配置启用RIPv2的无类别路由选择版本。

router ripversion 2network x.x.x.0no auto-summary解决4:使用无类别路由选择协议。

如OSPF,EIGRP,IS-IS替代RIPv1路由选择协议。

5.不合法的源地址当RIP告诉路由选择表安装路由时,它执行源合法性检查。

如果源所在子网与本地接口不同,RIP则忽略更新并且不在路由选择表中安装从这个源来的路由。

当一方是有编号而另一方是无编号时,必须关闭这个检查。

router ripno validate-update-source6.翻动(flapping)路由路由翻动是指路由选择表中一条路由的不断删除和再插入。

为了检查路由是否真的翻动,检查路由选择表并查看路由的寿命(age)。

如果寿命被不断的重置为00:00:00,这就意味这路由正在翻动。

RIP有180S没有收到一条路由,那么该路由将保持240S,然后被清除。

使用show interface来检查接口统计值。

最常见帧中继环境分组丢失。

使用show ip route rip可以检查RIP多久没有更新。

使用show interface serial 0可查看到接口上有大量的广播分组是否被丢弃。

帧中继情况下,可能需要调整帧中继广播队列。

在非帧中继的环境中,可能需要增加输入或输出保留队列。

7.大型路由选择表接口上使用ip summary-address汇总路由。

解决cisco交换机故障

解决cisco交换机故障

解决cisco交换机故障剖析cisco交换机故障:协议错误和flash空间不足,下面就交换机Flash空间不足应该是大家经常遇到的cisco交换机故障。

知道一般的解决方法吗?你的cisco交换机是不是经常让你上网时掉线,下文能帮你找到这些问题的*。

cisco交换机出现FLASH空间不足信息后我特别查询了6509核心设备的硬件配置,默认6509标准配置的Flash为64MB,标配IOS 大小为32.1MB,要升级的12.2(17a)SX版本IOS大小为40.6MB,这样看来空间不足再所难免。

但是这个问题还是相对好解决的,将Flash 里原来的IOS删除了然后再上传。

于是输入命令:Router#sup-bootflash:s72033-pk9sv-mz.122-14.SX1.bin然后再传。

提示信息还是空间不足!这个时候交换机的IOS已经被我删除了,要是不小心掉电或者重起的话,交换机就起不来了。

在管理界面中用show命令看,IOS文件已经没有了,但是空间还是剩余30多兆,就是说flash没有被清空。

这时候想起以前删除vlan.dat文件后要重启交换机才能生效,可是现在重启是万万不行的。

怎么办?上思科网站查找有利用价值的信息,终于找到一条命令squeeze,该命令是将已经删除的文件彻底清空,就好比清空回收站一样。

运行:Router#squeezesup-bootflash:后再用SHOW命令查看,发现Flash已经被彻底清空,可用空间为64MB。

这时候再用FTP上传,几分钟以后就会看见屏幕上提示的成功信息。

Reload一下,用showflash命令看IOS版本已经变成了12.2(17a)SX。

*上新模块WS-X6548-GE-TX一试,一切OK,新模块可以正常运行了。

在删除时要三思,如果删除FLASH后想当然的执行了RELOAD的话,交换机就无法启动了,那样的后果将会非常严重。

*作前请停手思考30秒往往可以减少很多不必要的损失。

CISCO路由器设备巡检手册

CISCO路由器设备巡检手册

CISCO网络路由器系列设备巡检手册第一章cisco网络路由器巡检项目3第二章检查指导42.1 环境检查 (4)2.1.1 设备电源及风扇检查 42.1.2 设备运行温度检查 42.2 硬件配置管理 (5)2.2.1 检查设备IOS软件版本运行时间 52.2.2 设备冗余协议检查 62.2.3 VLAN状态检查72.2.4 EtherChannel检查82.2.5 路由状况检查82.3 设备运行情况 (9)2.3.1 设备CPU利用率情况检查92.3.2 设备memory利用状况检查102.3.3 设备系统模块运行状况检查112.3.4 设备系统LOG日志检查122.4 接口检查 (12)2.4.1 接口状态检查122.4.2 生成树STP检查132.4.3 其他维护信息检查14 第三章网络拓扑巡检报告单15第四章网络链路状况巡检单17第五章网络设备巡检单-(路由器) 18第一章cisco网络路由器巡检项目一、环境检查电源、风扇、设备运行温度检查。

二、硬件配置管理设备操作系统版本、设备协议配置、设备VLAN配置、端口配置、路由配置。

三、设备运行情况检查cpu,内存利用率检查,设备系统模块检查,日志检查等四、接口检查接口口状态、生成树STP和其他维护信息检查五、设备表面清洁第二章检查指导2.1环境检查2.1.1设备电源及风扇检查2.1.2设备运行温度检查2.2硬件配置管理2.2.1检查设备IOS软件版本运行时间2.2.2设备冗余协议检查2.2.3VLAN状态检查2.2.4EtherChannel检查2.2.5路由状况检查2.3设备运行情况2.3.1设备CPU利用率情况检查2.3.2设备memory利用状况检查2.3.3设备系统模块运行状况检查2.3.4设备系统LOG日志检查2.4接口检查2.4.1接口状态检查2.4.2生成树STP检查2.4.3其他维护信息检查第三章网络拓扑巡检报告单第四章网络链路状况巡检单第五章网络设备巡检单-(路由器)。

Cisco交换机端口类常用故障排错 方法

Cisco交换机端口类常用故障排错 方法

Cisco交换机端口类常用故障排错:在日常工作中,若遇到以下交换机端口类故障,可采取以下方法解决:一、常用命令解释:交换机10号端口Status状态为"administratively down",Protocol状态为"down"。

二、关于err-disabled状态的相关问题:1、err-disabled状态的作用:通常情况下,如果交换机运转正常,其中端口一项显示为启用(enable)状态。

但是如果交换机的软件(CISCO IOS/CatOS)检测到端口的一些错误,端口将随即被关闭。

也就是说,当交换机的操作系统检测到交换机端口发生些错误事件的时候,交换机将自动关闭该端口。

当端口处于err-disabled状态,将没有任何流量从该端口被转发出去,也将不接收任何进站流量。

从交换机外观上看去,端口相对应的LED状态灯也将由正常的绿色变为暗黄色。

同时使用查看端口状态的一些命令,比如show interfaces,也会看到端口是处于err-disabled状态的。

err-disabled的两个作用的:1.告诉管理员端口状态出错。

2.消除因某个端口的错误导致所有端口,或者整个模块功能的出错。

2、err-disabled状态的起因:如下是端口处于err-disabled状态的几种原因:1.双工不匹配.【可通过在端口模式(config-if)#,shutdown--->no shutdown解决】2.端口信道的错误配置.【建议报修处理】3.违反BPDU守护(BPDU Guard)特性.【建议报修处理】4.单向链路检测(UDLD).【建议报修处理】5.检测到后期冲突.【建议报修处理】6.链路振荡.(link-flap)【可通过在端口模式(config-if)#,shutdown--->no shutdown解决】7.违反某些安全策略.【可通过在端口模式(config-if)#,shutdown--->no shutdown解决】8.端口聚合协议(PAgP)的振荡.【建议报修处理】9.层2隧道协议(L2TP)守护(L2TP Guard).【建议报修处理】。

Cisco路由器常见故障

Cisco路由器常见故障

Cisco路由器常见故障本文档旨在提供关于Cisco路由器常见故障的详细解决方案和故障排除指南,以帮助网络管理员和技术人员快速解决路由器故障。

以下是常见的故障情况及其解决方法:1·路由器无法启动●检查电源线是否正确连接并接通电源●检查路由器的电源指示灯是否亮起●如果指示灯没有亮起,尝试更换电源线或电源适配器●如果问题仍然存在,可能需要更换路由器或寻求厂商技术支持2·无法登录路由器管理界面●确保连接到路由器的计算机与路由器处于同一局域网●检查计算机的IP设置是否正确,如是否使用了正确的网关IP●尝试使用其他浏览器或清除浏览器缓存●如果问题仍然存在,尝试通过串口或Telnet方式登录路由器3·路由器性能下降●检查路由器的CPU和内存使用率,如果过高,可能需要优化配置或升级硬件●检查路由器是否有异常的日志记录,如重启或错误信息●检查路由器的链路利用率,如是否存在拥塞或带宽限制●如果问题仍然存在,可以考虑配置路由器性能监控工具或咨询厂商技术支持4·路由器无法连接到互联网●检查路由器的WAN口连接是否正常,如电缆是否松动或损坏●检查路由器的WAN口配置,如IP地质、子网掩码和网关是否正确●检查路由器的DNS配置,如是否可以通过DNS解析域名●如果问题仍然存在,尝试通过路由器的诊断工具或与ISP 联系附件:1·Cisco路由器常见故障图解·pdf2·Cisco路由器故障排除工具·zip法律名词及注释:1·IP地质:Internet Protocol Address的缩写,是指分配给网络设备的唯一数字标识,用于在网络上互相识别和通信。

2·子网掩码:Subnet Mask的缩写,是一种用来定义IP网络中主机与网络之间关系的掩码。

3·DNS解析:Domn Name System的缩写,是用于将域名(如)解析为IP地质的系统。

如何进行网络设备的故障排查和修复

如何进行网络设备的故障排查和修复

网络设备故障排查与修复随着互联网的快速发展和普及,网络设备成为人们日常生活和工作中必不可少的工具。

然而,在我们使用网络设备的过程中,有时会遇到各种各样的故障,如网络断开、信号不稳定等问题。

这时候,我们需要进行故障排查和修复,以确保网络设备正常运行。

本文将介绍如何进行网络设备的故障排查和修复。

一、检查网络连接网络连接是网络设备正常运行的基础。

首先,我们要确保网络设备的电源线连接正常,并确认电源是否通电。

然后,检查网络设备与电脑或路由器之间的连接是否牢固,以及网线是否损坏。

如果连接正常,但网络依然无法连接,可以尝试重新启动设备或重置网络设置。

二、检查网线连接网线是网络设备与电脑或路由器之间的桥梁,它的连接状态会直接影响网络的稳定性。

如果发现网络无法连接或者网速变慢,可以检查网线连接是否松动或损坏。

可以试着用新的网线替换原有的网线,看是否能够解决问题。

此外,还可以尝试更换网线的连接端口,有时候问题可能出在端口不稳定。

三、检查路由器设置路由器是网络中心,负责分配和管理网络资源。

如果发现网络无法连接或者信号不稳定,可以登录路由器的管理界面,检查路由器设置是否正确。

首先,检查路由器的网络是否正常连接,确认是否有IP 冲突等问题。

其次,检查路由器的无线信号设置是否合理,如信道选择、频段选择等。

如果以上设置都正确,可以尝试更新或升级路由器固件,以提升网络性能。

四、检查无线信号干扰无线信号干扰是导致网络质量下降的常见原因。

当网络信号不稳定或者无法连接时,可以尝试排除无线信号干扰。

首先,检查附近是否有其他无线设备,如无线电话、微波炉等,它们都可能对无线信号造成干扰。

其次,调整路由器的位置和方向,避免与其他电子设备过近。

另外,可以尝试更换无线信号的频道,选择一个较为空闲的频道,以提高信号质量。

五、使用网络故障排查工具除了人工检查,还可以借助网络故障排查工具来诊断和修复网络故障。

例如,Ping命令可以测试网络是否通畅,Tracert命令可以追踪网络数据包的路径,Nslookup命令可以查询域名解析情况。

cisco 思科 Catalyst 9800客户端连接问题故障排除流程 说明书

cisco 思科 Catalyst 9800客户端连接问题故障排除流程 说明书

Catalyst 9800客户端连接问题故障排除流程目录简介先决条件拓扑要从WLC收集的通用输出来自WLC的具体客户端MAC@的特定输出来自具体客户端MAC@的WLC和AP的高级日志来自WLC的日志:来自AP的日志所有命令的列表来自WLC的所有命令的列表来自AP的所有命令的列表简介本文档介绍用于对9800客户端连接问题进行故障排除的系统方法和命令列表:先决条件Cisco 建议您了解以下主题:Cisco WLC 9800基础知识Cisco Wave2和/或11AX AP的基础知识拓扑要从WLC收集的通用输出0. — 启用term exec prompt timestamps,使所有命令都有时间参考。

1. — 我们可以开始检查客户端数量、客户端状态分布和排除的客户端。

show wireless summary !!Ap和客户端总数show wireless exclusionlist !!如果任何客户端被视为已排除show wireless exclusionlist client mac-address MAC@!!获取有关排除的具体客户端的详细信息。

2. — 接下来,我们可以识别未处于运行状态的客户端。

多次收集这些输出并识别未更改状态、停滞在身份验证、中断等状态的客户端……我们还可以检查具体SSID的统计信息和删除。

show wireless cli summary | ex _Run_ !!识别未更改状态的客户端mac地址show wireless stats client detail !!检查计数器以了解全局错误和故障、重新传输以及有关webauth客户端的信息。

此处我们还可以检查客户端分布(show wireless stats client detail | i身份验证|移动__|IP学习__|Webauth挂起|运行__|删除进行中)show wlan name WLAN-NAME client stats !!检查每个SSID的客户端统计信息计数器以识别问题是否仅出现在一个具体SSID中。

cisco设备日常操作维护及故障解析

cisco设备日常操作维护及故障解析

V1.1
1:36 tt
7
OSPF路由协议检查
查看路由信息命令如下: show ip ospf neighbour ---查看OSPF邻居状态 show ip ospf interface ---查看OSPF端口信息 show ip ospf database ---查看OSPF数据库 show ip ospf border-routers --- 查看OSPF域边界路由器 Show ip route ospf --- 查看ospf路由表
V1.1
1:36 tt
15
思科常见的2个端口隐匿命令
ROUTER>sh int gi1/0/0 switching 路由器接口交换方面的信息 GigabitEthernet1/0/0 to-xx-12012-1-Gi9/3--GE:1 Throttle count 0 Drops RP 0 SP SPD Flushes Fast 12 SSE 0 SPD Aggress Fast 0 SPD Priority Inputs 2486570 Drops 0 Protocol Path Pkts In Chars In Pkts Out Chars Out Other Process 0 0 2423483 145417722 ------------------------------- ROUTER#show int gi1/0/0 stats GigabitEthernet1/0/0 Switching path Pkts In Chars In Pkts Out Chars Out Processor 2544288 629635668 3467254 2217930765 Route cache 0 0 0 0 Distributed cef 130546767214 41610498647258 135423113259 59106724315984 Total 130549311502 41611128282926 135426580513 59108942246749 注:交换模式分为处理器、路由缓存和分布式交换缓存。后者的数据包独立于前两者而单独计算

CISCO路由器故障-排除RIP故障

CISCO路由器故障-排除RIP故障

CISCO路由器故障-排除RIP故障
这篇介绍了CISCO路由器故障- 排除EIGRP故障,具体方法如下:
1.不兼容的版本类型
CISCO路由器故障
debug ip rip
show ip protocols 对检查接口上发送和接收的RIP分组版本十分有用。

如果R1不支持V2的版本,只能接收RIPv1分组,那么R2配置成RIPv1和RIPv2.
可在接口级指定发送和接收RIP分组的特定版本
interface e0
ip rip send version 1 2
ip rip receive version 1 2
2.不匹配的认证密钥
RIPv2的一个选项是可以认证的RIPv2更新,为了增强安全性,当使用认证时,必须在双方配置口令。

这个口令被称为认证密钥。

如果这一密钥与另一方的密钥不匹配,双方都将忽略RIPv2更新。

在接口上配置ip rip authentication key-chain cisco
用debug ip rip调试。

3.达到RIP的路数限制
RIP度量标准的最大值是15跳。

无法克服这个问题。

可以使用非15跳限制的路由选择协议。

IGRP 最大跳数是255,EIGRP最大跳数是224,二者默认都是100.。

思科无线WLAN安全配置和故障排除

思科无线WLAN安全配置和故障排除

AP在discovery过程
AP在discovery/join过程故障

AP
debug ip udp
debug capwap client 【evert/error】 enable WLC debug mac add [ap mac] debug capwap client 【evert/error/packet】 enable


LWAPP Crypto Init: could not start PKI session
Failed to initialize Crypto. Rebooting no certs in the SSC Private File DTLS Error: 1046(WLC时间不正确)
Thank you.
集中Web认证
选择认证服务器
集中Web认证

定义ALC,以授权认证前和认证后的流量
集中Web认证:ISE配置

调整认证策略
集中Web认证:ISE配置

定义中心认证授权profile文件
集中Web认证:ISE配置

定义中心认证授权策略
多因子认证
多因子认证

802.1x认证后,由ISE推送重定向web认证策略
SNMP Syslog Management/logs Best Practices
Management/SNMP

无线排错

monitor
无线排错

SNMP

Syslog
排错工具
控制器与AP互联常见的问题
1、用胖AP去连接控制器。
2、设置错误的系统时间。 3、设置错误的国家代码。 4、瘦AP中的配置没有清除。 5、控制器的版本不支持该型号的AP。 6、网络如果要连接MESH AP,需要将BVI的MAC地址作为过滤地址。 7、如果网络内有MSHE AP ,控制器不支持多国家代码。

Cisco DSL路由器配置和故障排除指南-IRB的RFC1483桥接故障排除说明书

Cisco DSL路由器配置和故障排除指南-IRB的RFC1483桥接故障排除说明书

Cisco DSL路由器配置与故障排除指南-IRB的RFC1483桥接故障排除目录简介先决条件要求使用的组件规则第1层问题在Cisco DSL路由器的前面板的载波检测(CD)灯是开/关?您使用的ISP支持Alcatel芯片组的DSLAM吗 ?Cisco DSL路由器背面的DSL端口是否插入到DSL墙上插座?ATM接口是否处于administratively down状态?管脚引线是否是正确的?您是否有Cisco 827正确的电源?DSL 工作模式是否正确?电路是否被正确地测试/供应?第 2 层问题是否具有正确的 PVC 值 (VPI/VCI)?您能 ping 通默认网关吗?网桥端口是否处于转发状态?网桥表中是否有条目?与 Cisco 技术支持联系相关信息简介您数字用户线路DSL连接不能正常工作的原因有很多。

本文档旨在对故障原因进行排查并加以修复。

第一故障排除步骤将确定您的异步数字用户线路(ADSL)服务哪块层发生故障。

故障可能发生在三个层面。

第 1 层 - 与 ISP 数字用户线路接入复用器 (DSLAM) 的 DSL 物理连接q第2.1层- ATM连通性q第2.2层 — ATM点对点协议(PPPoA)、以太网点对点协议(PPPoE)、RFC1483桥接或qRFC1483路由第3层- IPq确定从那层开始故障排除的最简单的方法是发行命令show ip interfacebrief。

此命令的输出会根据您的配置而略有不同。

827-ESC#show ip interface briefInterface IP-Address OK? Method Status ProtocolATM0 unassigned YES manual up upATM0.1 unassigned YES unset up upEthernet0 10.10.10.1 YES manual up up如果ATM0和ATM0.1的状态启用,并且协议启用,请开始发现并解决问题在第2层。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

WS-X6pervisor Engine 720 (Active) WS-SUP720-BASE SAD081502DB
3). 2600,3600,7200,7500系列 Show diag
(fc1) TAC Support: Copyright (c) 1986-2002 by cisco Systems, Inc. Compiled Wed 13-Mar-02 23:16 by shawnk Image text-base: 0x600089A8, data-base: 0x6155A000 ROM: System Bootstrap, Version 11.1(20)AA2, EARLY DEPLOYMENT RELEASE SOFTWARE (fc1) ROM: 3600 Software (C3640-IS-M), Version 12.2(2)XT3, EARLY DEPLOYMENT RELEASE SOFTWARE (fc1) FZ_R3640 uptime is 10 minutes System returned to ROM by power-on System image "flash:c3640-is-mz.122-2.XT3.bin" cisco 3640 (R4700) processor (revision 0x00) with 60416K/5120K bytes of memory. Processor board ID R4700 CPU at 100Mhz, Implementation 33, Rev 1.0 Bridging software. X.25 software, Version 3.0.0. Basic Rate ISDN software, Version 1.1. 1 FastEthernet/IEEE 802.3 interface(s) 2 Serial(sync/async) network interface(s) 8 ISDN Basic Rate interface(s) 16 terminal line(s) DRAM configuration is 64 bits wide with parity disabled. 125K bytes of non-volatile configuration memory. 16384K bytes of processor board System flash (Read/Write) Configuration register is 0x2102
a).机箱序列号
1). 12000系列路由器 Show gsr chassis
Router# sh gsr chassis Backplane NVRAM [version 0x20] Contents -
Chassis: type 12406 Fab Ver: 2 Chassis S/N: TBA06150010
2). 7600,6500,5000,4000系列
Show module
Mod Ports Card Type
Model
Serial No.
--- ----- -------------------------------------- ------------------ -----------
1 24 CEF720 24 port 1000mb SFP
3.端口信息
a).IOS操作系统设备 b).CatOS操作系统设备 c).E1或POS端口
4.CPU使用信息 5.内存使用信息 6.日志信息
a).配置打开日志功能 b).显示日志记录 c).日志记录时间
1.系统版本信息
------------------ show version -----------------Cisco Internetwork Operating System Software IOS (tm) 3600 Software (C3640-IS-M), Version 12.2(2)XT3, EARLY DEPLOYMENT RELEASE SOFTWARE
2). 7600,6500,4500,3500,2900系列交换机,7300系列路由器 Show version
3). 7500系列路由器 在高版本IOS支持Show RSP chassis
4). 7200,3600,2600系列路由器 无法通过命令获得
5). 4000,5000系列CATOS交换机 Show version
2.设备序列号
• 机箱序列号
设备序列号是获得厂商技术支持和换修备件的唯一标识,因此如 何查找各种设备或模块的序列号需要关注。 当然有个别情况设备中通过命令显示的序列号不正确,或者有些 机型无法通过命令显示,那么只有从设备外部所贴的条码标签来 查看。通常机箱标签会在电源附近,模块标签会在板卡芯片一面, 多为黄色条形码。格式大多为8位连续数字或者11位连续字母数 字的组合(前三位为字母)
6). PIX500系列防火墙 Show version
b).模块序列号
1). 12000系列路由器 Show diag SLOT 0 (RP/LC 0 ): 3 Port Gigabit Ethernet MAIN: type 68, 800-6376-01 rev E0
Deviation: 0 HW config: 0x00 SW key: 00-00-00 PCA: 73-4775-02 rev E0 ver 2 Design Release 2.0 S/N CAB0443FB00
Cisco网络设备 日常维护与故障诊断
目录
• 一. 序言 • 二. Cisco产品线 • 三. 设备信息收集 • 四. 密码恢复 • 五. IOS确认以及升级 • 六. 故障处理 • 七. 设备配置以及优化 • 八. 设备性能参数
三.设备信息收集
1.系统版本信息 2.设备序列号
a).机箱序列号 b).模块序列号
相关文档
最新文档
