电动闸阀结构
电动开关阀详细介绍
电动开关阀详细介绍
电动开关阀是一种利用电动机驱动的阀门，用于控制流体介质的开启和关闭。
它由电动执行机构、阀体、连接件、阀杆和阀座等部分组成。
电动执行机构是电动开关阀的核心部件，通常采用电动机驱动，通过传动装置将电动机的旋转运动转化为直线运动，推动阀杆上下运动。
电动执行机构的电动机通常通过电源供电，其转速和转矩可以根据需要进行调节。
阀体是电动开关阀的外壳，通常采用铸造或锻造工艺制成，具有良好的强度和密封性能。
阀体内部有阀座和阀杆孔，分别用于安装阀座和阀杆。
连接件是用于连接电动执行机构和阀体的零件，通常包括法兰、螺纹等形式，可以根据不同的安装需求选择不同类型的连接件。
阀杆是电动开关阀的运动部件，通常为直杆状，通过与电动执行机构的连接实现阀门的开启和关闭。
阀杆通常具有导向装置，以确保其在运动过程中的稳定性和准确性。
阀座是电动开关阀的密封部件，通常由耐磨材料制成，具有良好的密封性能。
阀座与阀杆的配合可以实现阀门的开启和关闭，并确保流体介质的密封性。
电动开关阀具有操作方便、响应速度快、控制精度高等优点，广泛应用于工业领域中对流体介质进行控制的场合，如石油化工、电力、冶金、水处理等行业。
同时，电动开关阀也可以通过与自
动控制系统的联动，实现对阀门的远程控制和自动化管理。
电动闸阀参数
电动闸阀参数1. 介绍电动闸阀是一种通过电动执行器控制闸板开关的阀门，常用于控制液体或气体的流量。
该阀门具有快速响应、高可靠性和自动化控制的优势，因此在工业领域广泛应用。
2. 电动闸阀的结构电动闸阀由阀体、闸板、电动执行器和附件组成。
2.1 阀体阀体是电动闸阀的主要组成部分，一般采用铸铁、碳钢或不锈钢材料制造。
阀体的设计应考虑使用环境和介质的压力、温度等参数。
2.2 闸板闸板是控制流体流动的关键部件，一般由铸铁、碳钢或不锈钢材料制成。
闸板的密封性能直接影响阀门的性能。
常见的闸板类型有平板闸板、斜板闸板和弯板闸板等。
2.3 电动执行器电动执行器是电动闸阀的动力装置，用于控制闸板的开启和关闭。
常见的电动执行器类型有电动螺杆式执行器和电动齿轮式执行器。
电动执行器具有灵活、可靠的特点，可以通过控制信号实现自动化控制。
2.4 附件附件包括限位器、手动蜗杆传动器、电动执行器控制器等。
限位器用于限制闸板的行程，保证阀门的正常开闭。
手动蜗杆传动器可以在电动执行器失效时进行手动操作。
电动执行器控制器允许对电动执行器进行远程控制和监控。
3. 电动闸阀的参数3.1 尺寸参数电动闸阀的尺寸参数包括口径、阀体长度、连接方式等。
•口径：电动闸阀的口径一般根据工艺要求和流量计算确定。
•阀体长度：阀体长度取决于工程设计要求和安装条件。
•连接方式：电动闸阀的连接方式有法兰连接、螺纹连接和对夹连接等。
3.2 压力参数电动闸阀的压力参数包括额定压力、最大工作压力和密封压力。
•额定压力：电动闸阀能够正常工作的压力范围。
•最大工作压力：电动闸阀能够承受的最大压力。
•密封压力：电动闸阀在关闭状态下能够承受的压力，也称为密封强度。
3.3 温度参数电动闸阀的温度参数包括额定温度和工作温度范围。
•额定温度：电动闸阀能够正常工作的温度范围。
•工作温度范围：电动闸阀能够承受的最高和最低温度。
3.4 流量参数电动闸阀的流量参数包括额定流量和最大流量。
电动闸阀的结构特征及分类
电动闸阀的结构特征及分类一、电动闸阀的定义电动闸阀是通过电动执行机构，使阀板沿阀座的轴向运动，完成关闭和开启的控制元件。
其主要应用于工业管道中，在液体、气体和蒸汽等介质中起到隔断流体和控制流量的作用，广泛应用于化工、石油、冶金、电力等行业。
二、电动闸阀的结构特征1.阀体结构特征电动闸阀主要由阀体、阀盖、阀板、密封圈、电动执行机构等构成。
阀体大多采用球墨铸铁、铸钢、不锈钢等材质。
其中阀座与阀板相对接触，密封性能好，通常采用铸造或机加工加工制造，加工工艺精度高，材质多为不锈钢，具有耐磨损、耐高温、耐腐蚀等特点。
2.阀杆结构特征电动闸阀的阀杆一般为单根结构，通过与电动执行机构配套的机构连接，将电动执行机构产生的动力传递给阀杆，将阀板沿阀座轴向运动。
阀杆部分通常采用双轴承设计，可提高阀杆的承载能力和耐磨损性能。
3.电动执行机构结构特征电动执行机构可分为直行式和角行式两种类型。
直行式电动执行机构结构紧凑，小型化程度高，适用于小阀门；角行式电动执行机构由于转角较大，适用于大型阀门。
4.密封结构特征电动闸阀的双密封结构为硬质合金或氟橡胶与不锈钢的组合密封方式，密封性能可靠，且具有较好的耐磨损、耐腐蚀性能。
三、电动闸阀的分类1.按结构分类根据阀门的结构特点，电动闸阀可分为明杆式电动闸阀、暗杆式电动闸阀。
明杆式电动闸阀的阀杆通常通过一个肉眼可见的外露结构，连接电动执行机构和阀门本体，便于人员进行调节和维护。
暗杆式电动闸阀的外观与明杆式电动闸阀类似，但其阀杆藏匿于阀体内部，不会因为环境恶劣条件、杆震动等原因造成损作和漏气。
2.按执行机构分类根据电动执行机构不同，电动闸阀可分为电动蜗轮传动阀、电动液压阀、电动气缸阀等。
电动蜗轮传动阀的转矩大，适用于大型阀门，且可以实现定位控制、反馈信号等功能。
电动液压阀的执行机构是液压缸或液压电机，具有动力传动性能好、安全稳定性强、可靠性较高等特点。
电动气缸阀则是采用气缸作为执行机构，具有动力传动性能好、结构紧凑、易于调节等特点。
全封闭电动闸阀的结构分析
书山有路勤为径，学海无涯苦作舟

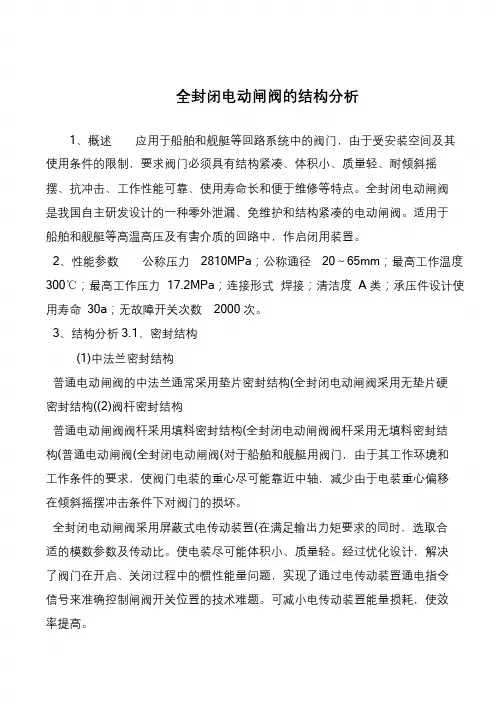

全封闭电动闸阀的结构分析
1、概述应用于船舶和舰艇等回路系统中的阀门，由于受安装空间及其使用条件的限制，要求阀门必须具有结构紧凑、体积小、质量轻、耐倾斜摇
摆、抗冲击、工作性能可靠、使用寿命长和便于维修等特点。
全封闭电动闸阀
是我国自主研发设计的一种零外泄漏、免维护和结构紧凑的电动闸阀。
适用于
船舶和舰艇等高温高压及有害介质的回路中，作启闭用装置。
2、性能参数公称压力2810MPa；公称通径20～65mm；最高工作温度300℃；最高工作压力17.2MPa；连接形式焊接；清洁度A 类；承压件设计使用寿命30a；无故障开关次数2000 次。
3、结构分析3.1、密封结构
(1)中法兰密封结构
普通电动闸阀的中法兰通常采用垫片密封结构(全封闭电动闸阀采用无垫片硬
密封结构((2)阀杆密封结构
普通电动闸阀阀杆采用填料密封结构(全封闭电动闸阀阀杆采用无填料密封结
构(普通电动闸阀(全封闭电动闸阀(对于船舶和舰艇用阀门，由于其工作环境和
工作条件的要求，使阀门电装的重心尽可能靠近中轴，减少由于电装重心偏移
在倾斜摇摆冲击条件下对阀门的损坏。
全封闭电动闸阀采用屏蔽式电传动装置(在满足输出力矩要求的同时，选取合
适的模数参数及传动比。
使电装尽可能体积小、质量轻。
经过优化设计，解决
了阀门在开启、关闭过程中的惯性能量问题，实现了通过电传动装置通电指令
信号来准确控制闸阀开关位置的技术难题。
可减小电传动装置能量损耗，使效
率提高。
电动闸阀参数
电动闸阀参数电动闸阀是一种常见的管道控制阀门，具有快速开关、灵活控制、安全可靠等特点，被广泛应用于工业、冶金、化工、造纸、制药等领域。
在选型和使用电动闸阀时，必须要了解一些基本的参数，以便根据实际需要进行选择和调整。
以下是电动闸阀的主要参数介绍。
一、结构参数1. 阀门直径：电动闸阀的阀门直径通常为DN50~DN2000mm，具体大小需根据管道直径、流量和工艺要求来确定。
2. 法兰标准：电动闸阀的法兰标准通常为GB/T9113.1、JB/T79.1等，也可以根据用户需求进行定制。
3. 阀杆轴承：电动闸阀的阀杆轴承通常为一次成型铸钢结构或不锈钢结构，杆与轴承配合间隙小，密封性好，使用寿命长。
4. 闸板材质：电动闸阀的闸板材质通常为铸钢、不锈钢、钛合金等，也可以根据工艺要求选择特殊材质。
二、执行机构参数1. 电机功率：电动闸阀的电机功率通常为0.25~30KW，具体大小需根据阀门直径、流量和工艺要求来确定。
2. 电源电压：电动闸阀的电源电压通常为AC220V、AC380V、DC24V等多种，也可以根据用户需求进行定制。
3. 执行器类型：电动闸阀的执行器类型通常为伺服电动、防爆电动、本体式电动等多种，也可以根据现场环境和操作要求进行选择。
4. 控制信号：电动闸阀的控制信号通常为开关、模拟、通讯等多种，可以实现手动控制、自动控制、远程控制等多种操作方式。
三、性能参数1. 密封等级：电动闸阀的密封等级通常为ANSI B16.104 VI、GB/T13927-92 V等，具有良好的密封性能，适用于高温、高压、腐蚀等恶劣工况。
2. 压力等级：电动闸阀的压力等级通常为PN6~PN100，也可以根据使用场合和工艺要求选择特殊等级。
3. 流量特性：电动闸阀的流量特性通常为直通式、角式、圆鼓式等多种，可根据流体性质和流量要求进行匹配。
4. 温度范围：电动闸阀的温度范围通常为-29℃~+680℃，也可以根据材质和密封要求选择特殊范围。
阀门电动装置的幻灯片
Add-on-pack 1 with Pot & CPT
NA16 型执行器
Torque Control
驱动机构
附加的指示开关
常见的 电动阀门
控制图
阀 门 图 纸 示 例
谢谢大家！
将扭矩开关设定到一个特定值能使阀门关 闭时达到良好的密封而不致于损坏阀门。
SMB-000系列扭矩开关
Limitorque SMB系列驱动装置结构
限位开关 通过阀杆的位置来触发 靠啮合齿轮的传动来跟踪阀杆位移
Rotork 执行机构 功能基本上和Limitorqur相似。 两者主要区别在于扭矩开关的动作方式上。
限位开关
通过阀杆的位置来触发 靠啮合齿轮的传动来跟踪阀杆位移，动作原理与
螺杆螺母式行程控制机构动作原理相似。其行程 的调整见98-92310-MP-1025A内相关描述。
锤击反应
使电机在无负载的情况下达到额定转速 敲松涡轮齿轮啮合
锤击示意图
失步和无失步情况
Combined Limit and Torque swit开关 手动操作机构
电机
提供执行机构驱动、阀杆移动、阀瓣动作 所需要的动力。
一般阀门通常使用直流电机（DC）或三相 交流电机（AC）。
扭矩开关
通过监视涡杆的运动来限制执行机构的输 出力矩。
保护阀门不会因为阻塞、弯曲或故障等原 因造成的过力矩而受损。
一文看懂闸阀结构图闸阀的工作原理
一文看懂闸阀结构图闸阀的工作原理
闸阀结构:
闸阀是指闸板关闭件沿通路中心线的垂直方向移动的阀门。
一般由阀体、阀座、阀杆、闸板、阀盖、密封圈几部分组成,可通过对传动装置和闸阀的配备可转化出多样化的电动闸阀与气动闸阀,在管路中只能作全开和全关切断用,不能作调节和节流。
转载自多仪阀门，侵权烦请通知
闸阀工作原理:
闸阀的闸板随阀杆一起作直线运动的 ,通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。
闸阀关闭时：
密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。
大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
转载自多仪阀门，侵权烦请通知
闸阀开启时：
当闸板提升高度等于阀门]通径的1 : 1倍时,流体的通道完全畅通, 但在运行时,此位置是无法监视的。
实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。
为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2- 1圈,作为全开阀门的位置。
因此,阀门的全开位置,按闸板的位置(即行程〉来确定。
转载自多仪阀门，侵权烦请通知。
电动闸阀结构特点
电动闸阀结构特点电动闸阀是一种常用的阀门，它采用电动机或气动机构作为驱动装置，通过逆止板移动改变阀体内部通断情况，从而实现介质的切断和调节。
相较于手动阀门，电动闸阀具有控制信号灵活、响应迅速、使用安全可靠等优点。
下文将详细介绍电动闸阀的结构特点。
阀体结构电动闸阀的阀体主要由阀门、阀杆、密封垫圈、逆止板、传动机构和壳体等部件组成。
一般情况下，闸阀的阀体采用铸铁或钢铸造，通过球墨铸铁处理等工艺进行加强和防腐蚀处理，可以在不同工业场合中发挥作用。
阀门与阀杆是构成闸阀工作的主要部件。
仔细的朋友可以发现，电动闸阀的阀门门叶和传统手动阀门上闸板的形状有所区别；门叶是通常指的是钢板制作的面板，上面有两个侧封座，其内部与阀座配合，从而实现阀门内部的密封。
阀杆通常是通过往返摆动来带动逆止板的移动。
传动机构主要采用电伺服电机、调速电机或气动驱动装置等组成。
电动闸阀控制精度更高，响应迅速，能够带动较大的内部传动装置，从而实现更精确的介质切断。
逆止板逆止板是电动闸阀内部的一部分，由闸板、可拆卸的阀座和密封环等部件组成。
闸门可以移动，使其连通或切断流体的通道，在使用闸阀时，根据不同的介质传输特性，会有不同的材质和结构。
密封垫圈电动闸阀的密封材料主要将介质从外部环境区分开来，防止介质由于泄漏而导致的安全危害。
常用的密封材料有橡胶、PTFE、柔性石墨等，具体的选择要结合介质压力、温度和腐蚀性等因素。
应用电动闸阀在现代化的工业生产中具有重要作用，常用于输送清洁的液体或气体以及少量的有粉末、有花纹、纯化物以及半流体等介质的控制。
例如，电动闸阀可以作为冶金、化工、电力、制药、食品、给排水、石油、建筑和市政等领域的流体控制系统的重要组成部分。
综上所述，电动闸阀在工业生产中应用广泛，具备形式丰富、使用灵活、精度高和操作便捷等特点。
虽然它的结构比较复杂，维护也比较困难，但在安全、可靠的前提下，能够为我们带来无限方便。
电动刀型闸阀设备工艺原理
电动刀型闸阀设备工艺原理概述电动刀型闸阀是一种通过电动机驱动刀板运动从而实现开闭动作的闸阀。
它广泛应用于各种液体和气体管道中，特别是在需要频繁开关和精确控制的场合。
本文将从设备工艺的角度出发，介绍电动刀型闸阀的工艺原理，包括设备的结构组成、工作原理和应用场合等内容。
设备结构组成电动刀型闸阀主要由以下几个部分组成：1. 电动机电动机是驱动闸阀刀板运动的动力源，通常采用涡流或直流电动机。
电动机的功率通常根据流体的介质、工作压力和闸阀的规格等参数来确定。
对于大型闸阀，通常采用双电机驱动。
2. 传动机构传动机构是将电动机的旋转运动转化为闸阀刀板的线性运动。
传动机构通常由减速器、同步轴、联轴器、斜齿轮等部件组成。
闸阀体是由阀体、闸板、填料等部件组成。
它们的材质通常根据所传介质的特点来选择。
闸板是伸入管道内部用来起到开闭作用的部件，其材质通常选择高强度不锈钢或球墨铸铁等材质。
4. 控制部件控制部件通常由工厂设置的执行器、定位器、电子控制设备等组成。
执行器一般是电动阀门的主要控制元件，它接受来自电控系统的信号，从而驱动阀门开启或关闭。
定位器可自动调节闸阀的开启程度，确保它能够在正确的角度下工作。
工作原理当电机启动时，传动机构将旋转运动转化为闸阀刀板的线性运动。
当刀板向下运动时，它将挤压密封垫，从而达到密封的目的。
闸阀的开启和关闭通常由控制部件实现。
当控制部件接收到开启信号时，执行器的马达开始转动，从而带动传动机构运动，使得刀板向上移动，管道便打开了。
当接收到关闭信号后，执行器则反转，使得刀板向下移动，从而关闭管道。
应用场合电动刀型闸阀广泛应用于各种实际场景中，涵盖了石油、天然气、化工、电力等多个行业，其主要应用场合包括以下几种：在大型工业项目中，电动刀型闸阀被广泛应用于水力输送、压缩空气和气体传输等方面。
它在工业制造过程中的可靠性和工作效率得到广泛认可，并被用于取代更加昂贵和低效的传统阀门。
2. 污水处理电动刀型闸阀是污水处理系统的一部分，在阀门、泵站和水处理工作中都发挥着重要作用。
闸阀电动执行器内部结构
闸阀电动执行器内部结构1. 引言说到闸阀电动执行器，很多人可能会觉得它就是个简单的机器，反正只要能开关就行。
但其实，里面的门道可不少哦！今天咱们就来好好聊聊它的内部结构，顺便掰扯掰扯那些你可能不知道的小秘密。
2. 基本组成首先，咱们得了解一下这小家伙的基本组成。
闸阀电动执行器，顾名思义，就是利用电力来控制阀门开关的装置。
它的结构分为几个重要的部分：2.1 机壳这个机壳可不是随便找个铁皮就能凑合的，它得能抵抗各种外部环境，毕竟要是坏了可就麻烦了。
所以，机壳一般都是铸铝或不锈钢材料，坚固耐用，完全能够抵挡住风吹雨打。
2.2 电机电机是这台“机器大脑”，它的作用就是驱动阀门的运动。
通常，电机有直流和交流之分，根据需求来选择。
记得有次朋友问我，电机是不是越大越好？我说这可不一定，得看使用环境和负载哦！3. 传动系统传动系统是连接电机和阀门之间的桥梁，起到传递动力的作用。
别小看这个部分，它的设计可是相当关键的！3.1 齿轮在传动系统中，齿轮就像是一个个勤快的小工人，默默地把电机的旋转转化为阀门的开关动作。
齿轮的大小和比率设计得当，才能确保阀门动作迅速而平稳。
嘿，说到这里，想起了我小时候玩齿轮玩具，转动得特别过瘾！3.2 限位开关这也是个小而重要的角色。
限位开关就像是守门员，它会在阀门打开或关闭到特定位置时自动切断电源，防止过度运行造成损坏。
这小家伙可真是“保护神”，让咱们使用起来更放心。
4. 控制系统控制系统就是这整个执行器的“大脑”，负责接收信号并发出指令。
4.1 控制电路控制电路就像是咱们的神经系统，负责处理各种输入信号并控制电机的工作。
高科技的控制电路能让执行器的反应更迅速，甚至实现远程控制，这可真是现代科技的魅力呀！4.2 显示面板许多电动执行器上都装有显示面板，实时反馈阀门的状态。
这就像是给机器装了个小屏幕，用户可以一眼就看出阀门是否正常工作，不用再东张西望了。
5. 结论综上所述，闸阀电动执行器的内部结构其实挺复杂的，各个部分相辅相成，缺一不可。
电动闸阀工作原理
电动闸阀工作原理电动闸阀是一种非常复杂的工程机械，可以控制流体流量，因此它成为工业系统中不可或缺的重要元件。
它由电动机、控制器等组成，可以根据需要自动开启或关闭，并可以实现连续流体的开启和关闭。
本文将详细讨论电动闸阀的工作原理和结构，并分析其优点和不足。
一、电动闸阀工作原理电动闸阀是一种电动机驱动的膜片阀门，它由驱动机构、连接机构、膜片和阀座等部件组成。
当电动机启动时，连接机构传动阀座随之转动，控制膜片开启或关闭，从而控制流体的进出。
电动闸阀的开启和关闭往往需要一定的时间，并且需要根据实际情况调整电动机的频率以达到较高的流量控制精度。
当开启时，膜片由关闭状态向开启状态慢慢变化，而当关闭时，电动机反向旋转，把膜片压紧，使其处于关闭状态。
二、电动闸阀的结构电动闸阀由许多部件组成，包括电动机、控制器、驱动机构、连接机构、膜片和阀座等。
（1）电动机。
电动机是电动闸阀的核心组件，它负责将电能转换为机械能，控制膜片的开启和关闭。
一般情况下，电动机采用直流或交流电源供电，可根据不同实际需求来调节闸阀的开启和关闭速度。
（2）控制器。
控制器是电动机的重要组件，它负责接收外界的控制信号，根据设定的参数来控制电动机的启动和关闭，从而控制闸阀的开启和关闭。
（3）驱动机构和连接机构。
驱动机构由减速器、摩擦轮等部件组成，它负责把电动机的机械能转换为阀座的转动能，从而控制膜片的开启和关闭。
而连接机构则把驱动机构的能量传递给阀座，从而实现膜片的密封和翻转，控制流体的流量。
（4）膜片和阀座。
膜片是电动闸阀的关键部件，它位于阀座的中心位置，根据电动机的开启和关闭而自动启闭，界定流体流量；而阀座是连接机构和膜片之间的重要组件，它由各种材料可靠地固定在管道上，提供膜片旋转和翻转的空间。
三、电动闸阀的优缺点1、优点电动闸阀具有自动化程度高、安全可靠、流量控制可靠、操作方便等优势，可以大大提高工作效率，为生产提供可靠的操作保障。
2、缺点电动闸阀的主要缺点是成本较高、可靠性较低等，从而导致电动闸阀的使用范围较小。
电动阀结构图(可编辑)
电动阀结构图电动阀结构图泰科流体控制的一套先进的核能测试及研发装置日前在英国投入使用,价值2500万美元。
根据泰科流体控制的官方介绍,开发这套全新装置是“为满足全世界不断增长的核能发电需求”,而且目前是同类测试设施中最大的。
整个装置占地118000平方英尺,核电设计和工程公司都可以使用该套装置,进行测试及研发用于大型核电反应堆关键部位的安全相关阀门。
首页产品中心PZ973电动刀闸阀一、产品[刀形闸阀]的详细资料:产品型号:PZ973产品名称:刀形闸阀二、PZ973电动刀闸阀主要外形及连接尺寸mm:公称压力DN L D1 D2 H A B C D N-Φ电装型号MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ1065 48 110 130 670 215 125 318 197 4-M12DZ1080 51 125 150 680 215 125 318 197 4-M16 DZ10100 51 145 170 700 215 125 318 197 4-M16 DZ10125 57 175 200 720 215 125 318 197 8-M16 DZ10150 57 200 225 790 215 125 318 197 8-M16 DZ10200 70 255 280 850 215 125 363 197 8-M16 DZ15250 70 310 335 1100 215 125 363 19712-M16 DZ20300 76 362 395 1180 215 125 363 19712-M20 DZ20350 76 412 445 1280 215 125 363 19712-M20 DZ30400 89 462 495 1460 215 125 363 19716-M20 DZ45450 89 518 550 1600 240 235 437 27716-M20 DZ45500 114 568 600 1800 240 235 437 27716-M20 DZ60600 114 670 705 2100 240 235 437 27720-M22 DZ60700 127 775 810 2300 274 260 526 28324-M22 DZ90800 127 880 920 2500 274 260 526 28324-M27 DZ120900 154 980 1020 2700 319 295 554 30924-M27 DZ1801000 165 1080 1120 2900 319 295 554 30928-M27 DZ2501200 190 1295 1340 2300 319 295 554 30932-M27 DZ250MPa 50 48 100 125 600 215 125 318 1974-M16 DZ1065 48 120 145 670 215 125 318 197 4-M16 DZ1080 51 135 160 680 215 125 318 197 4-M16 DZ10100 51 155 180 700 215 125 318 197 8-M16 DZ10125 57 185 210 720 215 125 318 197 8-M16DZ10150 57 210 2400 790 215 125 363 197 8-M20 DZ15200 70 265 295 850 215 125 363 197 8-M20 DZ20250 70 320 350 1140 215 125 363 19712-M20 DZ20300 76 368 400 1180 215 125 363 19712-M20 DZ30350 76 428 460 1280 215 125 363 19716-M20 DZ30400 89 482 515 1460 240 235 437 27716-M22 DZ45450 89 532 565 1600 240 235 437 27720-M22 DZ45500 114 585 620 1800 240 235 437 27720-M22 DZ60600 114 685 725 2100 240 235 437 27720-M27 DZ60700 127 800 840 2300 274 260 526 23824-M27 DZ120800 127 898 950 2500 319 295 554 30924-M30 DZ180900 154 1005 1050 2700 319 295 554 30928-M30 DZ1801000 165 1115 1160 2900 319 295 554 30928-M30 DZ2501200 190 1325 1380 3400 319 295 554 30932-M36 DZ258订货须知:一、①PZ973电动刀闸阀产品名称与型号②PZ973电动刀闸阀口径③PZ973电动刀闸阀是否带附件二、若已经由设计单位选定公司的PZ973电动刀闸阀型号,请按PZ973电动刀闸阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,相关产品:PZ643气动对夹式刀型闸阀PZ73H手动刀型闸阀刀型闸阀气动穿透式刀闸阀PZ573伞齿轮刀型闸阀液动刀型闸阀PZ673X型气动浆液阀PZL43链轮式浆液阀PZ773H电动液动阀PZ973电动刀闸阀伞齿轮对夹式闸阀Z73X纸浆浆液阀Z473X链轮式浆液阀伞齿轮浆液阀气动插板阀不锈钢刀型闸阀美标阀门美标闸阀磅级电动闸阀产品名称: 磅级电动闸阀产品型号: Z961Y产品口径: DN15-200产品材质: 铸钢、不锈钢、合金钢等产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
电动阀门工作原理
电动阀门工作原理电动阀门是一种通过电动机作动力来控制阀门开关的设备。
它在工业自动化领域中广泛应用，能够实现远程、自动的阀门控制，提高生产效率和安全性。
本文将介绍电动阀门的工作原理，并分析其构成和应用。
一、电动阀门的基本构成电动阀门的主要构成包括两部分：电动机与阀门组件。
1. 电动机电动阀门通常采用交流电动机或直流电动机作为动力源，通过电能转换为机械能，驱动阀门的开关。
具体型号和规格的电动机是根据阀门的使用条件和工作要求选择的。
2. 阀门组件阀门组件是电动阀门的核心部分，它由阀体、阀盖、阀杆和阀门座以及密封件等部件组成。
通常采用的阀门类型有球阀、蝶阀、截止阀等。
电动阀门通过电动机的转动，通过阀杆与阀体中的阀盖或蝶板相连接，从而实现阀门的开关。
二、电动阀门的工作原理电动阀门的工作原理是通过电动机的控制，实现阀门的开、关状态。
具体分为以下几个步骤：1. 电源控制电动阀门接通电源后，交流电动机或直流电动机开始工作。
电动机的工作通过供电电流的变化来实现，可以通过调节电流的大小来控制电动阀门的开闭程度。
2. 信号传递电动阀门通常配备有信号接收器，可以接收来自外部控制系统的信号。
这些信号可以是电压信号、电流信号、数字信号等。
通过对这些信号的处理，电动阀门可以根据控制系统的指令执行相应的动作。
3. 驱动装置驱动装置是电动阀门实现开闭动作的关键部件。
它通过电动机的转动，将动力传递给阀门组件中的阀杆，从而控制阀盖或蝶板的位置。
当电动机顺时针旋转时，阀门关闭；当电动机逆时针旋转时，阀门打开。
4. 位置反馈为了实现对阀门位置的准确掌握，电动阀门通常会配置位置传感器，监测阀门的开度。
位置传感器可以通过无线方式或有线方式将阀门位置信息传输给控制系统，实现对阀门位置的实时监控。
三、电动阀门的应用电动阀门广泛应用于各个工业领域，包括化工、石油、天然气、冶金、电力等行业。
其应用场景主要有以下几个方面：1. 流体控制在工业生产过程中，需要对各种流体介质进行控制，包括液体、气体等。
电动阀门的构造
电动阀门的构造
一、介绍
电动阀门是一种电气装置，用于调节流体压力、流量和温度，管路内的流入和流出流体可以被控制。
电动阀门有很多不同类型，比如减压阀、止回阀和排污阀，它们都有一个共同的结构，即电动机和控制部件。
它们根据设定的温度和压力来调节流量的大小。
二、结构
1、电动机
电动阀门首先由电动机构成，可以用于打开或关闭阀门。
电动机通常是由电机和变速箱组成，当电动机运行时，它会控制流量的大小。
通常，电动机会把电能转化为机械能，来驱动变速箱内的齿轮，从而实现开启或关闭阀门。
2、驱动装置
驱动装置用于驱动阀门，使其开启或关闭。
驱动装置由齿轮、蜗杆和活塞组成，由电动机带动变速箱里的齿轮转动，从而使蜗杆旋转，活塞从而推动阀门门板的开启或关闭。
3、控制部件
控制部件是控制电动阀门的关键，它可以检测当前的温度、压力和流量，根据用户输入的预设值和参数，控制阀体的开启和关闭。
通常，电动阀门有一个显示器，用户可以从中查看状态和参数。
4、密封部件
最后，密封部件用于防止流体外漏。
许多电动阀门都使用橡胶和金属制成，可以提高压力和温度，并能有效地防止流体泄漏。
三、总结
电动阀门是管路系统中的一种重要部件，可以控制流体的压力，温度和流量，从而获得更好的节能效果。
电动阀门由电动机、控制部件、驱动装置和密封部件组成，它们会受到温度和压力的影响，从而调节流量，有效地控制流体在管路系统中的输入和输出。
电动平板闸阀推力轴承结构
电动平板闸阀推力轴承结构电动平板闸阀推力轴承结构，听起来是不是很高大上？好像跟我们普通人没啥关系，对吧？但其实呢，这玩意儿就像咱们生活中那种看起来不起眼，但没有它绝对不行的“背后英雄”！你想啊，这种轴承结构在阀门里起的作用可是巨大的，简直是能决定一整个系统能不能顺利运行的关键。
别看它小小的一部分，真要是坏了，整个电动阀门的工作就得停滞不前，连带着整个系统的正常运作都会出问题。
想象一下，你家水管突然坏了，你正好有个阀门要关，却发现那个阀门卡住了，动也不动。
是不是简直想掀桌子？如果那个阀门里装的是电动平板闸阀，推力轴承不工作，问题就更大了。
所以啊，推力轴承真是非常非常关键的一个小配件，不管是在水厂、石油化工厂，还是电力系统里，哪儿都能看到它的身影，真是无处不在，默默地支撑着这些大系统的运转。
那这个推力轴承结构究竟是个啥玩意儿呢？它的名字就很直观，推力轴承嘛，顾名思义，它就是用来承受推力的。
具体点儿说，它是用来抵抗那些来自闸阀内部的巨大压力，让电动阀门的旋转能够顺利进行。
想象一下，阀门里那扇大大的平板被电动装置推动，推力轴承就是帮助它顺利旋转，保证它不被卡住，也不容易磨损。
这样，阀门才能长时间工作，不容易坏掉。
讲到这里，也许你会想，电动平板闸阀推力轴承结构那么重要，难道它就这么简单，随便搞个零件就行了？哪里有那么简单！这个结构不仅要考虑到承受巨大的工作压力，还得考虑到耐磨性、抗腐蚀性，甚至温度变化对它的影响。
因为在某些特殊的环境下，温度过高或过低都会对轴承的寿命产生影响，甚至可能让它在关键时刻“掉链子”。
这就像你穿的鞋子，如果天气太热，鞋底容易磨损，或者太冷，鞋底就会变硬，走路的时候不舒服，甚至容易断掉。
再说了，这个推力轴承的设计也是一门大学问。
你得选材得当，还得精密加工。
材料呢，通常是选用一些高强度合金钢或者不锈钢，才能保证它在高压、高温等极端条件下依然能够稳稳地工作。
很多推力轴承都会加入一些润滑装置，让轴承转动更顺畅，减少摩擦，这样使用寿命就会更长。
电动阀门结构
减速器:由一对直齿轮付和一个正号行星减速器组成,它们放在一个箱体内.,行程控制机构:采用凸轮结构,凸轮轴与输出轴同步,在凸轮轴上装有个凸轮用其分别触动个微动开关,上面的两个用於控制阀门的全开位置,下面的两个用於控制阀门的全关位置.电动装置工作时凸轮转动,当凸轮触到微动开关并使其接点动作时,电机即停止转动,同时指示阀门位置的指示灯亮.调整凸轮在凸轮轴上的位置可以改变阀门的行程.凸轮上装有紧定螺钉旋紧螺钉凸轮便固定在其轴上, 产品出厂时凸轮上的紧定螺钉处于放松状态. 4,转矩控制机构:采用蜗杆轴向窜动,转矩轴偏转,凸轮触动微动开关的原理.蜗杆两侧装有碟形弹簧,当电动装置有转矩输出时, 其中一侧的碟形弹簧被压缩,蜗杆同时在轴向产生位移,位移量的大小与电动装置的输出转矩成正比.通过一个杠杆将蜗杆的轴向位移变为转矩轴的偏转角度,转矩轴上装有两个凸轮, 分别触动两个微动开关,上面的一个控制开方向的转矩,下面的一个控制关方向的转矩.当电动装置工作后有转矩输出时,凸轮轴就偏转一个角度,当凸轮触到微动开关使其接点动作时,电机停止转动,同时控制室内的事故指示灯亮.调整凸轮在转矩轴上的位置可以改变电动装置输出转矩的大小.凸轮用紧定螺钉固定在转矩轴上.注意:产品出厂时转矩控制机构已经调整到电动装置的最大输出转矩,用户一般不要再调整.5,开度指示机构:开度指示机构包括现场开度指示和用於控制室开度表的电位器. 1),现场开度指示器:在行程控制机构凸轮轴的顶端装有开度刻度盘,刻度盘上标有指示阀门一度的刻度,在箱罩观查窗的边缘有一个白色的指示标记.当电动装置工作时,刻度盘与输出轴同步转动.指示标记对准的刻度盘上的刻度即为阀门开启程度.2):,电位器在行程控制机构的旁边装有电位器.凸轮轴上的扇形齿轮带动电位器轴上的齿轮使电位器工作.产品出厂时电位器齿轮与扇形齿轮处於非啮合状态.6LQ,手轮:手轮是用於手动开关阀门的,转动手轮可使阀门打开或关闭.型阀门电动装置的手动切换为全自动结构,没有切换手柄. 转动手电轮即为手动,按下控制室的按扭即为电动.79010,机械限位:机械限位是用来限制阀门开关极限位置的,它可以防止阀门开过头或关过头.其结构是在箱体上设有两个螺栓,调整螺栓旋进的深度可以改变阀门开关的极限位置, 约为°±°LQ型阀门电动装置可与BFA电气控制箱配套使用.电气控制原理及接线图:见图3,图4电缆出线孔:LQ型阀门电动装置有两个电缆出线孔,其具体尺寸见表1.三,电气控制机座号出线孔尺寸LQ1LQ2G3/4〃G1〃四,安装1,安装前先使阀门处于全关位置,电动装置输出轴的键槽与二个限位螺钉的相互位置处于图2所示的位置,然后把阀门的阀杆连同键一起装入电动装置输出轴的孔内,再同螺栓把门的法兰盘与电动装置的接盘固定.2,旋进关位置的限位螺钉,直至限位螺钉顶上了电动装量箱体内的限位块,再旋出1- 2圈,然后把限位螺钉上的锁紧螺母旋紧.3,转动手轮把阀门打开至"全开"位置,按上述方法调整开位置的限位螺钉.4,打开箱罩,按电控接图把电缆的芯线接到相应的端子上.5,转动手轮使阀门处于50%左右的开启位置,接通电源检查电气控制"开""关"按扭和指示灯是否与阀门旋向一致,如不一致应调整电源的相序使其一致.1五,调整1,调整的目的1)2),调整行程控制机构;当阀门达到用户所需的"全开"和"全关"位置时,凸轮能触动微动开关并使其触点动作切断电机电源.,调整电位器的工作位置,使控制室中的开度表指示的阀门开度情况与实际一致.2,调整的步骤a,行程控制机构的调整1),切断电源,转动手轮使阀门达到"全关"位置.2),顺时针转动行程控制机构中下面的二个凸轮,使二个凸轮触动相对应的微动开关(听到"卡达"声响),最好使2GXK开关稍先于1GXK开关动作,然后旋紧凸轮上的紧定螺钉.3),转动手轮,打开阀门至约50%全开位置,接通电源电动关闭阀门,用微动开关切断电机电源,使电动装置停止工作.4),检查开度指示刻度盘指示的阀门停止位置是否符合要求,如不符合要求,再按上述方法进行微量调整直至符合要求.5),转动手轮使阀门处于"全开"位置,按上述方法同时按与调整关向相反的方向转动凸轮,调整行程控制机构中上面二个控制"全开"位置的凸轮,使阀门电动打开时,其停止的位置符合要求.b电位器的最大旋转角度约270°,设计的工作角度为225°,调整的目的是使电位器的225°工作角度在其最大旋转角度约270°之内,以使控制室中的开度表指示正确及不使电位器损坏.其具体调整方法如下:1,当阀门处于"全关"位置时,逆时针转动电位器轴,当转到终点时,再往回转动约10°,使齿轮与电位器轴固定,然后松开扇形齿轮上的螺钉使其左端与电位器齿轮啮合并旋紧扇形齿轮上的紧定螺钉.2,调整控制室中的开度表上的"调零"和"满度"旋钮,使阀门处於"全关"位置开度表指示"0",处於"全开"位置时开度表指示"100",电位器工作位置的调整由电动装置在安装调整后须做以下性能检查合格后方可投入使用.1,接通电源,按下控制室中"关"按钮,电动装置工作,当阀门达到"全关"位置时行程控制机构能准确地切断电机电源,同时控制室中指示"全关"位置的指示灯亮,控制室中的开度表和现场开度指针皆指示"0".2,100按下控制室中"开"按钮,电动装置工作,当阀门达到"全开"位置时,行程控制机构能准确地切断电机电源,同时控制室中指示"全开"位置的指示灯亮,控制室中的开度表和现场开度指针皆指示"".七,安装调整后的性能检查八,润滑油1,LQ型阀门电动装置在产品出厂时,其箱体中已经注满了专用减速机脂.2,该产品不需定期更换润滑油脂.九,使用注意事项1,电动装置的电缆出线口要密封好,以防潮气进入内部.电缆应固定牢固,以防其受外力时牵动接线端子使接线损坏.2,3为防止误动作,在不经常用手动开关阀门的情况下,可将手轮取下.,该电动装置不需定期解体检修,但可以定期通电检查一下其性能.十,故障及其排除方法故障产生原因排除方法1,行程控制失灵2,开度指示失灵1,微动开关损坏2,凸轮螺钉松动3,端子板导线脱落1,更换微动开关2,重新调整并旋紧凸轮螺钉3,重新按牢导线1,电位器损坏2,电位器齿轮或扇形齿轮松动3,导线脱落4,开度表损坏1,更换电位器2,重新调整并旋紧齿轮螺钉3,接牢地线4,修复或更换开度表表3六,安装尺寸。
电动阀门工作原理
电动阀门工作原理电动阀门是一种通过电动机或电磁铁来实现开启或关闭阀门的装置。
它能够自动地进行操作，提高工作效率，并减少人力成本。
本文将介绍电动阀门的工作原理及其应用。
一、电动阀门的构成电动阀门由以下几个部分组成：电动机、传动装置、阀门体、控制系统和电源。
电动机是电动阀门的核心部件，通常是交流电动机或直流电动机。
传动装置用于将电动机的动力传递给阀门体，一般由齿轮、链条或联轴器等组成。
阀门体是控制介质的流通的部分，通常由阀门座、阀瓣、阀杆和阀座等构成。
控制系统是控制电动阀门开启、关闭的关键部件，它接收外部信号，并通过控制阀门的电动机来实现开闭操作。
电源提供电动阀门正常工作所需的电力。
二、电动阀门的工作原理电动阀门的工作原理可以简单分为两个步骤：接收信号和执行动作。
1. 接收信号控制系统接收来自外部的信号，可以是手动开关、继电器、计算机或传感器等信号。
这些信号会被控制系统解读，根据预设的逻辑关系进行判断和处理。
2. 执行动作根据信号的解读结果，控制系统会发送相应的指令给电动机，电动机接收指令后开始工作。
电动机的转动通过传动装置传递给阀门体，使阀瓣对阀座进行开启或关闭动作。
当阀瓣与阀座接触时，阀门处于关闭状态；而阀瓣远离阀座时，阀门处于开启状态。
通过控制电动机正反转或者断开电源可实现阀门的全开、全关或中间位置控制。
三、电动阀门的应用1. 工业领域电动阀门广泛应用于工业生产线，如化工、石油、制药、电力等行业。
通过电动阀门的自动控制，可以实现对介质的流量、温度、压力等参数的精确调节。
比如在化工生产过程中，电动阀门可以实现对液体的精确配料和流量的控制，提高生产效率，保证产品质量。
2. 环境工程电动阀门被广泛应用于环境工程项目，如给排水系统、空调系统、污水处理等。
通过对电动阀门的控制，可以实现对水流、空气流等媒体的开启和关闭，以及流量、压力的调节。
这些控制能够提高资源的利用效率，减少能耗和环境污染。
3. 建筑领域在建筑领域，电动阀门用于楼宇自控系统，如供暖、通风、空调等设施的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动闸阀结构
电动闸阀就是采用电动执行器控制的闸阀，只需通过电动装置即可遥控操作闸阀，通常电动执行装置是安装在闸阀的上半部分的。
电动闸阀分两种：一种为角行程电动阀：由角行程的电动执行器配合角行程的阀使用，实现阀门90度以内旋控制管道流体通断;另一种为直行程电动阀：由直行程的电动执行器配合直行程的阀使用，实现阀板上下动作控制管道流体通断。
通常在自动化程度较高的设备上配套使用,本阀水平安装调节精度最佳。
电动闸阀结构由阀杆、阀体、阀盖、闸板、驱动装置及其他零件（紧固件、阀杆螺母、密封填料）组成。
良赞电动阀闸结构图
一．阀杆
闸阀阀杆按运动形式分为明杆（升降轴）和暗杆（旋转轴），
闸阀因此而分为明杆闸阀和暗杆闸阀两种。
1、明杆闸阀。
手轮（或其他驱动装置）固定在阀杆螺母上，当手轮（或其他驱动装置）转动带动阀杆螺母旋转时，阀杆作上下移动，从而带动闸阀作升降运动而启闭管路。
2、暗杆闸阀。
手轮（或其他驱动装置）固定在阀杆上，阀杆螺纹固定在闸板顶部，当手轮（或其他驱动装置）转动时，阀杆螺纹带动闸板作升降运动。
阀杆只能做旋转运动。
优点是，开启时阀杆不升高，所需安装空间较小。
故它常作为大通道闸阀，或安装空间受限制的场合。
暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介
质接触，因而，易受介质腐蚀，阀杆螺纹等难于润滑。
二．阀体和阀盖
阀体与阀盖多用于法兰连接。
阀体内的介质通道大多是圆筒形等截面的，对于较大口径的闸阀也采用阀座缩口的，即通道逐渐收缩，通过发阀座后，又逐渐扩大，其优点是：
1、使阀的零件尺寸有所减小，重量减轻，从而节省材料。
减小了密封面，精加工量减少。
2、由于减小了闸板的尺寸，使在闸板上的作用力减小，闸阀的启闭力相应减小。
三．闸板
按闸板的形式可分为锲式平行式。
1、锲式闸板。
锲式闸板其密封面与闸板垂直中心线成一定
倾角，倾角的大小取决于介质的温度和通经的大小。
一般介质温度越高，通经越大，倾角越大，以防止温度变化时闸板被卡住，无法开启。
锲式闸板起密封性比平行式好。
可用在高压闸阀上。
2、平行式闸板。
平行式闸板是闸板两密封面互相平行，
并与通道中心线垂直。
平行式闸板可分为平行式但闸板和平行式双闸板两种。
a．平行式单闸板，结构简单，加工方面，但密封性较差。
适用于中、低压；大、中口径，常用于通油类或煤气，天然气的管路上。
b．平行式双闸板，它的特点刚好与平行式单闸板相反。
四．电动执行器
电动执行器可分为侵入式和非侵入式两大类，根据使用场合按功能则有以下几大类型：开关型即户外型，防爆型，整体型，整体防爆型，整体调节型，整体调节防爆型，快开/关型带转速要求，单相电压精小型以及直行程电动执行器、角行程电动执行器。
