电子测量技术(11)
《电子测量技术》课程标准

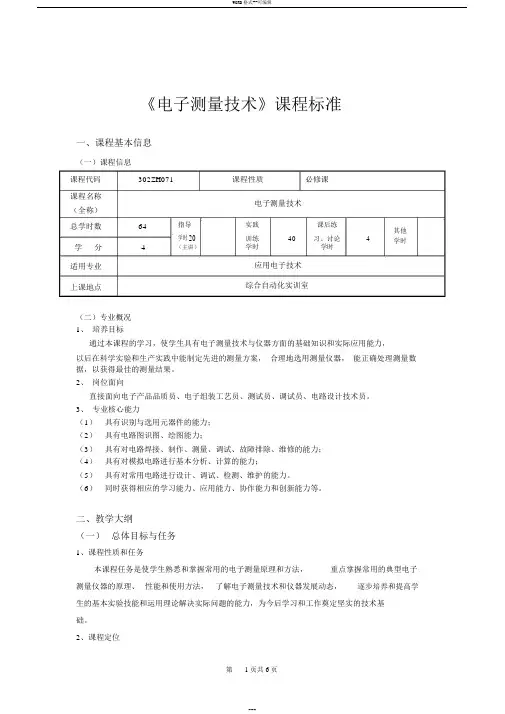

《电子测量技术》课程标准一、课程基本信息（一）课程信息课程代码302ZH071课程名称（全称）总学时数64学分4适用专业上课地点课程性质必修课电子测量技术指导实践课后练其他学时20训练40习、讨论4学时（主讲）学时学时应用电子技术综合自动化实训室（二）专业概况1、培养目标通过本课程的学习，使学生具有电子测量技术与仪器方面的基础知识和实际应用能力，以后在科学实验和生产实践中能制定先进的测量方案，合理地选用测量仪器，能正确处理测量数据，以获得最佳的测量结果。
2、岗位面向直接面向电子产品品质员、电子组装工艺员、测试员、调试员、电路设计技术员。
3、专业核心能力（1）具有识别与选用元器件的能力；（2）具有电路图识图、绘图能力；（3）具有对电路焊接、制作、测量、调试、故障排除、维修的能力；（4）具有对模拟电路进行基本分析、计算的能力；（5）具有对常用电路进行设计、调试、检测、维护的能力。
（6）同时获得相应的学习能力、应用能力、协作能力和创新能力等。
二、教学大纲（一）总体目标与任务1、课程性质和任务本课程任务是使学生熟悉和掌握常用的电子测量原理和方法，重点掌握常用的典型电子测量仪器的原理、性能和使用方法，了解电子测量技术和仪器发展动态，逐步培养和提高学生的基本实验技能和运用理论解决实际问题的能力，为今后学习和工作奠定坚实的技术基础。
2、课程定位《电子测量技术》是一门实践性很强的技术应用型课程。
通过本课程的学习使学生获得电子测量技术的基本理论，具有正确选用测量方案能力；具有正确选用仪器、仪表的能力；具有对电路测量、调试、故障排除、维修的能力；具有对常用电路进行设计、调试、检测、维护的能力。
本课程不仅为专业课学习打下基础，为培养再学习能力服务，而且直接地为专业职业能力的培养服务。
3、课程目标（1）能力目标1）元器件的识别能力。
2）电路图识图、绘图能力。
3）电路焊接、制作、测量、调试、故障排除、维修能力。
4）单元电路分析、计算、调试、检测、设计能力。
电子测量技术
电子测量技术在专业建设中的作用
【摘 要】近年来，以信息技术为代表的新技术促进了电子行业的飞速增长，也极大地推动了测量技术的快速发展。本文将简单的介绍电子测量技术的发展，特点应用以及电子测量技术在专业建设中的作用
【关 键 词】测量 电子测量的特点 电子测量的应用
电子测量是泛指以电子技术为基础手段的一种测量技术。它是测量学和电子学相互结合的产物。英国科学家A ? H ? 库克（cook ）说：“测量是技术生命的神经系统。我们通过测量认识周围的物质世界，通过测量把这些知识变成数字语言，然后用数学方法把它整理成合乎逻辑的系统；通过测量，可使这种系统性知识借助于工程技术用来改造物质；世界精密的测量是精确的知识和经济的设计所必需，方便的测量是敏捷的通讯和有效的组织所必需。”这一段话深刻地揭示出了测量对于我们人类社会的重要性。人类社会从远古时代发展到物质文明和梢神文明都高度发达的今天，没有测量技术的作用是不可想象的。电子测量除具体运用电子科学的原理、方法和设备对各种电量、电信号及电路元器件的特性和参数进行测量外，还可以通过各种敏感器件和传感装置对非电量进行测量，这种测量方法往往更加方便、快捷、准确，有时是用用其他测量方法不可替代的。因此，电子测量不仅用于电学这专业，也广泛用于物理学，化学，机械学，材料学，生物学，医学等科学领域及生产、国防、交通、通信、商业贸易、生态环境保护乃至日常生活的各个方面。近几十年来计算机技术和微电子技术的迅猛发展为电子测量和测量仪器增添了巨大活力。电子计算机尤其是尤其是微型计算机与电子测量仪器相结合，构成了一代崭新的仪器和测试系统，即人们通常所说的“智能仪器”和“自动测试系统”，它们能够对若干电参数进行自动测量，自动量程选择，数据记录和处理，数据传输，误差修正，自检自校，故障诊断及在线测试等，不仅改变了若干传统测量的概念，更对整个电子技术和其他科学技术产生了巨大的推动作用。现在，电子测量技术（包括测量理论、测量方法、测量仪器装置等）已成为电子科学领域重要且发展迅速的分支学科。
电子测量技术基础课后习题答案精选全文完整版
可编辑修改精选全文完整版习题一1.1 解释名词：①测量；②电子测量。
答：测量是为确定被测对象的量值而进行的实验过程。
在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。
从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。
1.2 叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。
答：直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。
如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。
间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。
如：用伏安法测量电阻消耗的直流功率P，可以通过直接测量电压U，电流I，而后根据函数关系P＝UI，经过计算，间接获得电阻消耗的功耗P；用伏安法测量电阻。
组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。
例如，电阻器电阻温度系数的测量。
1.3 解释偏差式、零位式和微差式测量法的含义，并列举测量实例。
答：偏差式测量法：在测量过程中，用仪器仪表指针的位移(偏差)表示被测量大小的测量方法，称为偏差式测量法。
例如使用万用表测量电压、电流等。
零位式测量法：测量时用被测量与标准量相比较，用零示器指示被测量与标准量相等(平衡)，从而获得被测量从而获得被测量。
如利用惠斯登电桥测量电阻。
微差式测量法：通过测量待测量与基准量之差来得到待测量量值。
如用微差法测量直流稳压源的稳定度。
1.4 叙述电子测量的主要内容。
答：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（3）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数，幅频特性，相频特性曲线等。
任务 1 认识电子测量(电子测量技术)
任务 1 认识电子测量在人们的日常生活中经常需要进行测量，如用尺子测量物品长度，用体温计测量体温，用 血压计测量血压等，测量可以说无处不在 。
不仅日常生活中离不开测量，生产制造和科学研究 等领域更离不开测量技术 。
测量是使用合适的仪器设备 、采用一定的测量方法以获得被测对 象量值的过程 。
电子测量是测量学的一个重要分支，通过本任务的学习，我们来了解什么是电 子测量，以及电子测量的特点 、内容 、分类等，逐步培养工程意识 。
1.电子测量的基本概念 （1） 电子测量的定义随着电子技术的发展，电子测量技术也得到迅速发展 。
本课程所说的电子测量是指利用 电子技术对各种电参量 、电性能进行的测量，如用万用表测量电压 、电流 、电阻等，即对各种电 参量 、电性能的测量技术和常用电子测量仪器的使用 。
（2） 电子测量的主要内容① 电能量的测量，如电流 、电压 、电功率等的测量 。
② 电信号特征的测量，如电信号的频率 、周期 、相位 、失真度等的测量 。
③ 电子元件参数的测量，如电阻 、电感 、电容以及晶体管 、集成电路等元件各种参数的 测量 。
④ 电路性能参数的测量，如增益 、通频带 、灵敏度 、信噪比等的测量 。
⑤ 特性曲线的测量，如半导体元件的伏安特性曲线 、电路的频率特性曲线等的测量。
2.电子测量的特点 （1） 测量频率的范围宽随着技术不断发展，新元件 、新工艺的采用使电子测量的频率范围越来越宽 。
电子测量不 仅能测量直流电量，也能测量交流电量，其频率范围可达 10-6~1012Hz 。
但是需要注意，不同 的测量仪器，即使测量同一种电量，其工作原理和测量方法也各不相同，所能测量的频率范围 也是不同的 。
因此要根据具体的测量要求，选择合适的测量仪器和测量方法 。
（2） 测量仪器的量程宽量程是指仪器所测量参数的范围 。
电子测量仪器的量程很宽，如数字式万用表可以测量 的电压范围从纳伏至千伏，量程可达 12 个数量级 。
电子测量技术 李希文(共7页)
1.电子(diànzǐ)测量的定义狭义测量：测量是为了确定(quèdìng)被测量的量值而进行的实验过程。
广义测量：测量是为了获取被测量对象的信息而进行(jìnxíng)的实验过程2.测量(cèliáng)的五大要素观察者；测量对象；测量仪器；测量方法，测量条件3.计量的定义计量是利用技术和法制手段实施的一种特殊形式的测量，即吧被测量与国家计量部门作为基准或标准的同类单位量进行比较4.计量的三个特征统一性；准确性；法制性5.基准能不能参加测量？基准本身并并不一定刚好等于计量单位，一个时期的基准代表着此时人类的认知，随着发展，各种基准不断的发生变化6.电子测量的特点电子测量是泛指以电子技术为基本手段的一种测量技术，它是测量学与电子学互相结合的产物。
其特点：1）测量频率范围宽。
2）测量量程宽。
3）测量准确度高。
4）测量速度快。
5）可以进行遥测。
6）易于实现测试智能化和测试自动化。
8）易于小型化7.真值的定义一个量在被观测时，该量本身所具有的真实大小称为真值；真值不能通过测量得到。
8.误差的表示方法，相对误差，绝对误差（会计算，意义）绝对误差：由测量所得到的被测量x与其真值A0之差；⊿x=x-A0。
⊿x为绝对误差绝对误差表明了被测量的测量值与被测值的实际值之间的偏离程度与方向相对误差：绝对误差与被测量的真值之比Y=（⊿x/A0）*100%为了说明测量的准去程度9.分贝误差分贝误差是用对数形式表示的一种相对误差，单位为分贝（db）Ydb=20lg(1+Y)J10.鉴定仪表是否合格如果仪表准确度为s级，则说明该仪表的最大满度误差不超过s%，即|Ym|<=s% 指导选择不超过2/311.误差的来源与分类(各自特点，如何处理)来源：仪器误差，使用误差，影响误差，理论误差和方法误差，人身误差。
分类：1）系统误差：只要测量条件不变，误差即是确切的数值，用多次测量取平均值的方法不能改变和消除误差，当条件改变时，误差也随着遵循某种确定的规律改变，具有重复性，较易之修改和消除。
电子测量技术课后题答案

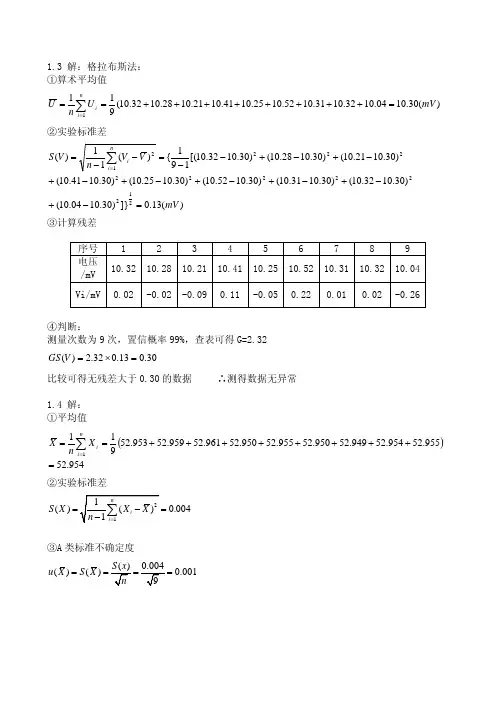

④判断： 测量次数为 9 次，置信概率 99%，查表可得 G=2.32
GS (V ) = 2.32 × 0.13 = 0.30
比较可得无残差大于 0.30 的数据 1.4 解： ①平均值
∴测得数据无异常
1 n 1 X i = (52.953 + 52.959 + 52.961 + 52.950 + 52.955 + 52.950 + 52.949 + 52.954 + 52.955) ∑ n i =1 9 = 52.954 X =
计算扩展不确定度. 参考答案: A 类评定: u1=0.084KΩ B 类评定: u2=0.019KΩ 合成标准不确定度为: uc = u12 + u2 2 = 0.086 K Ω
v=u4/( u14/v1+ u24/v2) ≈ 9 扩展不确定度评定,按 t 分布处理, 概率可取 95%, 查 t 分布表得到包含因子 扩展不确定度评定 U95=K95 uc =2.26x0.086=0.19 KΩ 完整的测量结果为:R=(13.40±0.19) KΩ (K95=2.26,P=95%) Veff=9 1.11 解：y= x1 x2 ⋅ x 3 3 =x 1 ⋅ x 2
20ns / div ~ 0.5s / div 10 20ns / div 显示一个周期波形时，被测信号的周期范围为 × 10div ~ 0.5s / div × 10div 10 即20ns ~ 5s 1 1 ~ ，即50 MHz ~ 0.2 Hz 则被测信号的频率范围为 20ns 5s 带有扫描扩展“×10”功能的示波器，其Dt的总范围为 2.17 解：
电子测量技术基础课后习题答案中
习 题 五5.1 试述时间、频率测量在日常生活、工程技术、科学研究中有何实际意义？答：人们在日常生活、工作中离不开计时，几点钟吃饭、何时上课、几时下班、火车何时开车都涉及到计时。
工程技术、科学研究中时间、频率测量更为重要，科学实验、邮电通信，人造卫星，宇宙飞船、航天飞机的导航定位控制，都要准确的测量时间与频率测量。
5.2 标准的时频如何提供给用户使用？答：标准的时频提供给用户使用有两种方法：其一，称为本地比较法。
就是用户把自己要校准的装置搬到拥有标准源的地方，或者由有标准源的主控室通过电缆把标准信号送到需要的地方，然后通过中间测试设备进行比对。
其二，是发送—接收标准电磁波法。
这里所说的标准电磁波，是指含有标准时频信息的电磁波。
5.3 与其他物理量的测量相比，时频测量具有哪些特点？答：（1）测量的精度高； （2）测量范围广（3）频率的信息传输和处理比较容易并且精确度也很高。
5.4 简述计数式频率计测量频率的原理，说明这种测频方法测频有哪些测量误差？对一台位数有限的计数式频率计，是否可无限制地扩大闸门时间来减小±1误差，提高测量精确度？答：是根据频率的定义来测量频率的。
若某一信号在T 秒时间内重复变化了N 次，则根据频率的定义，可知该信号的频率f x 为：f x ＝N /T测量误差主要有：±1误差：11x N N N f T∆±±＝＝ 标准时间误差：C Cf T T f ∆∆＝－ 不可无限制地扩大闸门时间来减小±1误差，提高测量精确度。
一台位数有限的计数式频率计，闸门时间时间取得过大会使高位溢出丢掉。
5.5 用一台七位计数式频率计测量f x ＝5MHz 的信号频率，试分别计算当闸门时间为1s 、0.1s 和10ms 时，由于“±1”误差引起的相对误差。
解：闸门时间为1s 时： 6110.2105101x N N f T -∆±±±⨯⨯⨯－6＝＝＝ 闸门时间为0.1s 时： 6110.2105100.1x N N f T -∆±±±⨯⨯⨯－5＝＝＝ 闸门时间为10ms 时：63110.2105101010x N N f T -∆±±±⨯⨯⨯⨯－4－＝＝＝ 5.6 用计数式频率计测量频率，闸门时间为1s 时，计数器读数为5 400，这时的量化误差为多大？如将被测信号倍频4倍，又把闸门时间扩大到5倍，此时的量化误差为多大？解：（1）11 1.85105400x N N f T ∆±±±⨯－4＝＝＝ （2）119.2910454005x N N f T ∆±±±⨯⨯⨯－6＝＝＝ 5.7 用某计数式频率计测频率，已知晶振频率的相对误差为Δf c / f c ＝±5×10－8，门控时间T ＝1s ，求：（1）测量f x ＝10MHz 时的相对误差；（2）测量f x ＝10kHz 时的相对误差；并提出减小测量误差的方法。
《电子测量技术》CH1-CH4习题参考答案
f 0 min
=
f i1 N1 10
+
fi2 N 2
= 1K ´1000 + 100K ´ 720 = 72100KHz = 72.1MHz 10
当 N1 ， N 2 分别取最大值时 f0 最大，
f 0 max
=
f i1N1 10
+
fi2 N 2
= 1K ´1100 + 100K ´1000 = 10110KHz = 100.11MHz 10
即 y ' = y = 5 = 0.5 cm。 k 10
7
5、被测脉冲信号峰峰值为 8V，经衰减量为 10 倍的探头引入示波器，“倍率”置“×5”位，“偏 转灵敏度微调”置“校正”位，要想在荧光屏上获得峰峰高度为 8cm 的波形，“Y 轴偏转灵敏 度”开关“V/cm”应置哪一挡?
解：设 Y 轴偏转灵敏度开关置为 x V/cm，则有峰峰值为 8cm ´ x ´ 10 ¸ 5 = 8 V，所以
答：不考虑倍率开关时，
y1
=
VP-P h
= 5 =1 5
cm，由于倍率开关为“×5”，屏幕上波形偏转
增大 5 倍，所以屏幕上峰与峰之间的距离为 y = k1 ´ y1 = 5 ´1 = 5 cm。如果采用探头，对
输入有 10 倍衰减，输入示波器的电压减小 10 倍，相应屏幕上峰与峰之间的距离减小 10 倍，
解： f » 350 = 350 = 8.75MHz tr 40
f B ³ 3 f = 3 ´ 8.75MHz = 26.25MHz
2、用双踪示波器测量信号相位差，显示波形如图所示，已知 AB = 3cm，AC = 24cm，试求
这两个信号的相位差 Δψ。
《电子测量技术》课程标准(电子信息技术专业)
《电子测量技术》课程标准课程名称：电子测量技术 Electronic Measurement Technology课程性质：专业选修学分：2.5总学时：45，理论学时：36，实验(上机)学时：9适用专业：电子信息技术先修课程：模拟电子技术、数字电子技术、信号与系统、微机原理一、教学目的与要求《电子测量技术》是电子信息、自动控制、测量仪器等专业的通用技术基础课程。
包括电子测量的基本原理、测量误差分析和实际应用，主要电子仪器的工作原理，性能指标，电参数的测试方法，该领域的最新发展等。
电子测量技术综合应用了电子、计算机、通信、控制等技术。
通过本课程的学习，培养学生具有电子测量技术和仪器方面的基础知识和应用能力；通过本课程的学习，可开拓学生思路，培养综合应用知识能力和实践能力；培养学生严肃认真，求实求真的科学作风，为后续课程的学习和从事研发工作打下基础。
二、教学内容与学时分配三、各章节主要知识点与教学要求第1章序论第一节测量的基本概念一、测量的定义二、测量的意义三、测量技术第二节计量的基本概念一、计量二、单位和单位制三、计量标准四、测量标准的传递第三节电子测量技术的内容，特点和方法一、电子测量二、电子测量的内容和特点三、电子测量的一般方法第四节电子测量的基本技术一、电子测量的变换技术二、电子测量的放大技术三、电子测量的比较技术四、电子测量的处理技术五、电子测量的显示技术第五节本课程的任务重点：测量的基本概念、基本要素；单位和单位制，基准和标准，量值的传递准则。
难点：量值的传递准则教学要求：理解测量的基本概念、基本要素，测量误差的基本概念和计算方法。
理解计量的基本概念，单位和单位制，基准和标准，量值的传递准则。
理解测量的基本原理，信息获取原理和量值比较原理。
理解电子测量的实现原理：变换、比较、处理、显示技术。
第2章测量误差理论与数据处理第一节测量误差的基本概念一、有关误差的基本概念二、测量误差的基本表示方法第二节测量误差的来源与分类一、测量误差的来源二、测量误差的分类第三节测量误差的分析与处理一、随机误差的分析与处理二、系统误差的判断及消除方法三、粗大误差的分析与处理第四节测量误差的合成与分配一、测量误差的合成二、测量测量不确定度及其合成三、误差分配及最佳测量方案第五节测量数据处理一、有效数字处理二、测量结果的处理三、最小二乘法与回归分析重点：测量误差的分类估计和处理，系统误差和粗大误差的判断及处理，不确定度的评定方法。
电子测量在生活中的应用
•
英国国科学家库克说过：“测量是技术生命的神 经系统。我们通过测量认识周围的物质世界，通过测 量把这些知识变成数字语言，然后用数学方法把它整 理成合乎逻辑的系统；通过测量，可使这种系统性知 识借助于工程技术用来改造物质；世界精密的测量是 精确的知识和经济的设计所必需，方便的测量是敏捷 的通讯和有效的组织所必需。”这一段话深刻地揭示 出了测量对于我们人类社会的重要性。人类社会从远 古时代发展到物质文明和梢神文明都高度发达的今天， 没有测量技术的作用是不可想象的。现代科学技术的 发展，有效的推广了电子测量的应用，让它在各个领 域都发挥着举足轻重的作用。学好电子测量，不仅仅 是为了今后的就业和发展，更是为了日常生活的便利 和人类科技的不断进步。在当下，我们要明白，掌握 电子测量技术，学好理论知识，是我们的重要义务！
军事
军事武器是一个国家技术水平的直接体现。在没一件武器中，都 集成了很多高科技。就拿雷达为例，现在最牛逼的是有源相控阵雷达， 我国的中华神盾，空警2000都在用这种技术，他可以同时跟踪，辨 别几十个目标。如何实时快速准确的捕捉目标，这了准确的无误的建造，是离不开各种测量工 具的，现在工程建设能力的提高也是因为测量技术的发展。 以京沪高铁为例，线路由北京南站至上海虹桥站，全长1318公里， 基础设施设计速度为380公里/小时，列车以这样的速度运行对轨道 和列车本身都要求特别高，这不仅仅在于设计，还要借助各种测量 仪器，对仪器的要求也特别高的要求，这其中也要用到电子测量技 术。
中国本土测量仪器设备行业的发展 现状
近年来中国测量仪器的可靠性和稳定性问题得到了很 多方面的重视，状况有了很大改观。测试仪器行业目前已 经越过低谷阶段，重新回到了快速发展的轨道，尤其最近 几年，中国本土仪器取得了长足的进步，特别是通用电子 测量设备和汽车电子设备的研发方面，与国外先进产品的 差距正在快速缩小，对国外电子仪器巨头的垄断造成了一 定的冲击。随着模块化和虚拟技术的发展，为中国的测试 测量仪器行业带来了新的契机，加上各级政府日益重视， 以及中国自主应用标准研究的快速进展，都在为该产业提 供前所未有的动力和机遇。从中国电子信息产业统计年鉴 中可以看出，中国的测试测量仪器每年都以超过30%以 上的速度在快速增长。在此快速增长的过程中，无疑催生 出了许多测试行业新创企业，也催生出了一批批可靠性和 稳定性较高的产品。
《电子测量技术》课程教学大纲
《电子测量技术》课程教学大纲一、课程的性质与任务《电子测量技术》是电子信息、自动控制、测量仪器等专业的通用技术基础课程。
该课程包括电子测量的基本原理、测量误差分析，主要电子仪器的工作原理，性能指标，电参数的测试方法，该领域的最新发展等。
电子测量是现代科学获取信息的重要手段，是从事现代电子科学研究的必备基础，也是培养学生“实践动手能力”的重要标志性课程。
其特点是综合性强、实践性突出、应用面广泛。
电子测量技术综合应用了电子、计算机、通信、控制等技术。
通过本课程的学习，培养学生具有电子测量技术和仪器方面的基础知识和应用能力；通过本课程的学习，可开拓学生思路，培养综合应用知识能力和实践能力；培养学生严肃认真，求实求真的科学作风，为后续课程的学习和从事研发工作打下基础。
二、课程的教学目标（一）理论知识目标(1) 掌握近代电子测量的基本原理和方法。
(2) 掌握测量误差分析和测量数据处理方法。
(3) 熟悉常用电子测量仪器的应用技术。
(4) 掌握正确选用测量仪器的基本方法。
（二）实践技能目标(1) 能够制订先进、合理的测量和测试方案。
(2) 能够正确选用测量仪器。
(3) 能够正确操作测量仪器。
(4) 能够正确处理测量数据。
三、课程内容及教学要求（一）绪论1、主要内容测量和电子测量；电子测量的内容与特点；电子测量的一般方法；电子测量仪器概述；计量的基本概念。
2、教学要求了解常用测量方法和测量仪器的分类；掌握计量的概念；掌握电子测量的概念、特点；掌握电子测量常用仪器和常用方法。
3、作业要求《思考与练习1》中的1.1，1.3，1.5。
4、实践性教学内容及要求列举常用电子测量的实例，归纳电子测量方法及仪器的类别。
（二）测量误差和测量结果处理1、主要内容误差的相关概念；测量误差的来源；误差的分类；随机误差分析；系统误差分析；系统误差的合成；测量数据的处理；测量方案选择等。
2、教学要求掌握误差的相关概念、分类、表示方法及公式；理解测量误差的来源；掌握随机误差分析方法，会熟练计算，掌握数学期望值、残差等的计算；掌握正态分布、平均分布，会熟练计算，能使用贝塞儿公式，掌握有限次测量的数据处理方法；掌握系统误差分析方法和合成方法，熟练相关计算；熟练消弱系统误差的典型测量技术、原理、计算。
电子测量技术实验报告
电子测量技术实验报告实验一：示波器的一般应用一、实验目的：了解通用电子示波工器工作原理的基础上，学会正确使用示波器测量各种电参数的方法。
二、实验仪器：1、函数信号发生器，SG1646，1台；2、双踪示波器，型号CA8000系列，数量1台。
三、实验原理在时域信号测量中，电子示波器无疑是最具代表性的典型测量仪器。
它可以精确复现作为时间函数的电压波形（横轴为时间轴，纵轴为幅度轴），不仅可以观察相对于时间的连续信号，也可以观察某一时刻的瞬间信号，这是电压表所做不到的。
我们不仅可以从示波器上观察电压的波形，也可以读出电压信号的幅度、频率及相位等参数。
电子示波器是利用随电信号的变化而偏转的电子束不断轰击荧光屏而显示波形的，如果在示波管的_偏转板（水平偏转板）上加一随时间作线性变化的时基信号，在Y偏转板（垂直偏转板）加上要观测的电信号，示波器的荧光屏上便能显示出所要观测的电信号的时间波形。
若水平偏转板上无扫描信号，则从荧光屏上什么也看不见或只能看到一条垂直的直线。
因此，只有当_偏转板加上锯齿电压后才有可能将波形展开，看到信号的时间波形。
一般说来，Y偏转板上所加的待观测信号的周期与_偏转板上所加的扫描锯齿电压的周期是不相同的，也不一定是整数倍，因而每次扫描的起点对待观测信号来说将不固定，则显示波形便会不断向左或向右移动，波形将一片模糊。
这就有一个同步问题，即怎样使每次扫描都在待观测信号不同周期的相同相位点开始。
近代电子示波器通常是采用等待触发扫描的工作方式来实现同步的。
只要选择不同的触发电平和极性，扫描便可稳定在待观测信号的某一相应相位点开始，从而使显示波形稳定、清晰。
在现代电子示波器中，为了便于同时观测两个信号（如比较两个信号的相位关系），采用了双踪显示的办法，即在荧光屏上可以同时有两条光迹出现，这样，两个待测的信号便可同时显示在荧光屏上，双踪显示时，有交替、断续两种工作方式。
交替、断续工作时，扫描电压均为一种，只是把显示时间进行了相应的划分而已。
《电子仪器与测量技术》课程标准
《电子仪器与测量技术》课程教学标准目录一、课程名称二、适用专业三、必备基础知识四、课程的地位和作用五、主要教学内容描述六、重点和难点七、内容及要求模块一：电子测量技术基础1、教学内容2、教学要求3、教学手段及方法模块二：电子测量仪器1、教学内容2、教学要求3、教学手段及方法模块三：电子测量实训1、教学内容2、教学要求3、教学手段及方法模块四：现代电子测量技术1、教学内容2、教学要求3、教学手段及方法八、说明1、建议使用教材和参考资料2、模块学时分配3、考核方法及手段4、注意事项5、其他说明一、课程名称：电子仪器与测量技术。
二、适用专业：电子工程系各专业、通信工程系各专业。
三、必备基础知识：电分析基础、路低频电子线路、高频电子线路、数字电子技术等。
四、课程的地位和作用1、课程的地位：电子工程系与通信工程系各专业的专业基础必修课。
2、课程的作用《电子仪器与测量》课程是我院电子工程系与通信工程系各专业的主干专业基础课程之一。
其任务是使学生具备有关电子测量仪器的基本知识和电子测量仪器的操作使用能力。
通过本课程的学习，应使学生掌握电子测量的原理和方法，掌握常用电子测量仪器的原理、性能和使用方法，了解测量误差的来源及处理方法。
其主要教学内容包括：测量误差和测量结果处理、测量用信号源、波形测量与示波器、频率与时间的测量、电压测量、频域测量、频谱分析和非线性失真的测量等。
其目的是使学生更好地使用和维护电子仪器，同时培养学生热爱科学、实事求是的学风，培养学生严肃认真、一丝不苟的工作作风和创新精神。
初步形成解决实际问题的能力。
通过理论与实践的学习与训练，使学生的全面素质得到提高，职业道德观得到加强。
该门课程学习的好坏将直接影响到学生后续课程的学习以及就业能力。
五、主要教学内容描述电子测量及测量技术基础、测量用信号源、电子示波器、电能量测量仪器、时间与频率测量仪器、频域测量仪器、常用元器件测量仪器、数据域测量仪器、现代电子测试技术与自动测试系统等。
电子测量技术复习题（及答案）
电⼦测量技术复习题（及答案）电⼦测量技术复习题⼀、选择题1. 下列描述不属于测量误差来源的是（B）A. 仪器误差和（环境）影响误差B. 满度误差和分贝误差C. ⼈⾝误差和测量对象变化误差D. 理论误差和⽅法误差2. 在规定的条件下同等级仪表测量值的⽐较通常称为（B）。
