单片机课程设计—万年历
基于单片机的万年历设计
基于单片机的万年历设计一、系统总体设计基于单片机的万年历系统主要由单片机控制模块、时钟模块、显示模块、按键模块和电源模块等组成。
单片机控制模块是整个系统的核心，负责处理和协调各个模块之间的数据传输和控制信号。
通常选用具有较高性能和稳定性的单片机，如 STC89C52 等。
时钟模块用于提供准确的时间信息，常见的有 DS1302 等芯片，能够实现年、月、日、时、分、秒的精确计时。
显示模块用于将时间等信息直观地展示给用户，可采用液晶显示屏（LCD）或数码管。
LCD 显示效果清晰、美观，但成本相对较高；数码管则价格低廉，显示简单明了。
按键模块用于用户对万年历进行设置和操作，如调整时间、设置闹钟等。
电源模块为整个系统提供稳定的电源供应，保证系统的正常运行。
二、硬件设计1、单片机最小系统单片机最小系统包括单片机芯片、晶振电路和复位电路。
晶振电路为单片机提供时钟信号，保证其正常工作；复位电路则用于在系统出现异常时将单片机恢复到初始状态。
2、时钟模块电路DS1302 时钟芯片通过串行方式与单片机进行通信，其引脚连接到单片机的相应 I/O 口。
通过对 DS1302 进行读写操作，可以获取和设置时间信息。
3、显示模块电路若采用 LCD1602 液晶显示屏，其数据线和控制线与单片机的 I/O 口相连。
通过编程控制单片机向 LCD 发送指令和数据，实现时间等信息的显示。
4、按键模块电路通常使用独立按键，将按键的一端接地，另一端连接到单片机的I/O 口，并通过上拉电阻保证在按键未按下时引脚处于高电平。
当按键按下时，引脚电平被拉低，单片机通过检测引脚电平的变化来判断按键的操作。
三、软件设计软件设计主要包括主程序、时钟模块驱动程序、显示模块驱动程序和按键处理程序等。
主程序负责初始化各个模块，并进行循环检测和处理。
在循环中，不断读取时钟模块的时间数据，然后通过显示模块进行显示，并检测按键是否有操作。
时钟模块驱动程序根据 DS1302 的通信协议，实现对时钟芯片的读写操作，从而获取和设置时间。
万年历单片机课程设计
万年历单片机课程设计一、课程目标知识目标：1. 学生能理解单片机的基本原理，掌握其功能和应用。
2. 学生能掌握万年历的运行机制，理解日期、时间计算的方法。
3. 学生能了解并运用编程语言（如C语言）进行单片机程序设计。
技能目标：1. 学生能运用所学知识，设计并实现一个具有日期和时间显示功能的万年历单片机系统。
2. 学生能够通过实践操作，掌握使用开发工具和调试技巧，提高问题解决能力。
情感态度价值观目标：1. 学生培养对单片机技术及编程的兴趣，激发创新意识和探索精神。
2. 学生通过团队协作，培养沟通、合作能力，提高集体荣誉感。
3. 学生在学习过程中，认识到科技发展对社会的重要性，增强社会责任感。
课程性质：本课程为实践性较强的课程，结合理论知识与实践操作，让学生在动手实践中掌握单片机技术。
学生特点：学生具备一定的电子技术基础，对编程有一定了解，好奇心强，喜欢动手实践。
教学要求：教师需结合学生特点，采用任务驱动、案例教学等方法，引导学生主动探究，确保课程目标的实现。
在教学过程中，注重培养学生的实践能力和创新能力。
通过对课程目标的分解和教学评估，确保学生达到预期学习成果。
二、教学内容1. 单片机基础知识：介绍单片机的组成、工作原理及功能特点，结合教材第二章内容，使学生建立单片机的基本概念。
2. 编程语言基础：回顾C语言编程基础，强调其在单片机编程中的应用，参考教材第四章进行教学。
3. 万年历原理：讲解日期和时间的计算方法，分析万年历的运行机制，结合教材第三章内容进行教学。
4. 单片机程序设计：教授如何使用C语言编写单片机程序，实现万年历功能，参考教材第五章内容。
5. 硬件电路设计：介绍万年历单片机系统的硬件组成，分析电路原理，结合教材第六章进行教学。
6. 实践操作：指导学生使用开发工具进行程序编写、调试和烧录，完成万年历单片机系统的搭建和测试。
7. 教学进度安排：- 第1周：单片机基础知识学习；- 第2周：编程语言基础复习；- 第3-4周：万年历原理讲解和单片机程序设计；- 第5周：硬件电路设计；- 第6周：实践操作，完成万年历单片机系统设计；- 第7周：总结与展示，进行教学评估。
单片机课设之万年历
基于软件控制的日期、时间系统设计摘要：利用单片机内定时器，通过软件编程方式实现年、月、日、时、分、秒6个参数的运行，6个参数分别存放在6个字节单元内部RAM中。
日期按照万年历方式显示，所以本设计也可以说是基于51系列单片机进行的电子万年历设计，显示年、月、日，按大、小月显示月末日期，按闰年与是否显示2月月末日期，按24显示制显示时、分、秒。
通过汇编语言，在wave软件中进行调试，确认无误，实现日期、时间系统的设计。
关键字：单片机、软件、调整一．设计的内容与基本要求1.设计的内容利用单片机内部的定时器作为硬件资源，依靠软件实现年、月、日、时、分、秒6个日期、时间参数的运行，6个参数分别存放在6个字节单元内部RAM中。
2.设计要求①利用单片机内定时器，通过软件编程方式实现年、月、日、时、分、秒6个参数的运行。
②日期按“万年历”方式显示年、月、日。
③按大、小月显示月末日期。
④按闰年与否显示2月月末日期。
⑤按24小时制显示时、分、秒。
⑥6个参数可以分别存放在单片机内部6字节存储单元中。
二．设计步骤及其基本思路1.设计的步骤（1）程序框图设计，反映设计思路与程序流程。
（2）程序设计，包括：初始化设计、秒调整子程序设计、分调整子程序设计、小时调整子程序设计、日调整子程序设计、月调整子程序设计。
（3）程序设计满足模块化、工程化要求：独立功能通过子程序实现，子程序有足够多的调用说明，包括：入口条件、出口状态、寄存器使用情况、存储器使用情况等必要的说明。
（4）编制的程序必须通过调试。
（5）完成报告。
2.基本思路（1）定时器配置应当利用T0或T1工作于方式2，溢出产生中断的工作方式，获取精确的时间中断。
（2）时间节拍产生所谓时间节拍，指由硬件产生的最小定时时间单位，在本设计中，当晶体振荡频率为12 MHz、定时器工作于方式2、重装值为6时，时间节拍为：1×250=0.25mS。
（3）产生1秒时标在定时器的中断服务程序中累计中断次数，每经过一次中断，相当于经过一个时间节拍，1秒钟经过的时间节拍数：1/(0.25×10-3)=4000。
单片机课程设计-万年历
一、课程设计名称万年历二、课程设计目的1、掌握单片机的原理、应用。
2、学会利用单片机设计电路。
3、培养大家的创新意识及动手能力。
三、课程设计内容（一）方案设计我们组设计的万年历是以一片40引脚的单片机AT89C52为主体，结合16位定时器/计数器和LED数码管等元器件来实现的，主要有几个单元电路构成，分别是复位电路、振荡电路、按键电路、整点报时电路和显示电路，下面给出了电路框图及其分析和说明。
1、复位电路此单元电路为手动复位电路，由按键、电解电容、电阻等构成，与单片机的RST引脚相连接，在单片机运行过程中可以随时按键复位，电路图如图1所示：图-1 复位电路2、振荡电路此单元电路由晶振和电容构成，其中的晶振频率为12MHz，与单片机的XTAL1和XTAL2引脚相连接，具体电路如图2所示：图-2振荡电路3、调整电路此单元电路主要由多个弹性按键构成，在所设计的电路中与单片机的I/O（P1）口相连接，具体电路可参考图3：图-3按键调整电路图中的按键K0、K1、K2、K3分别具有不同的功能，其中K0、K1、K2用于校准，K0调节小时（或年）、K1调节分（或月）、K2调节秒（或日）；K3用于切换，启动时万年历显示的为时分秒，当按下K3时可以切换到年月日显示界面。
4、整点报时电路此部分电路通过采用晶体管驱动蜂鸣器实现的，每当显示时间出现整点时（如12:00:00），蜂鸣器会发出短暂响声，起到整点报时功能。
实际电路中与单片机的P1.3相连接，具体电路可参照图4：图-4整点报时电路5、显示电路此单元电路为万年历的显示屏，由共阳数码管构成，采用动态扫描的方式来显示年月日和时分秒，示意图如图5所示：图-5数码管显示电路注意：实际中电路与上述电路不同，稍复杂些，而且采用的是两个四位一体的数码管，还要接限流电阻（较小，如470欧）和晶体管（如9012）。
（二）系统硬件设计该系统主要由时钟电路部分、中央处理单元、数码管显示部分组成，各组成部分如图所示。
(完整版)单片机毕业课程设计—万年历
郑州轻工业学院软件学院单片机与接口技术课程设计总结报告设计题目:电子万年历学生姓名:系别：专业：班级：学号：指导教师：2011年12月16日设计题目：电子万年历设计任务与要求：1、显示年月日时分秒及星期信息2、具有可调整日期和时间功能3、增加闰年计算功能方案比较：方案一：系统分为主控制器模块、显示模块、按键开关模块，主控制模块采用AT89C52单片机为控制中心，显示模块采用普通的共阴LED数码管，键输入采用中断实现功能调整，计时使用AT89C52单片机自带的定时器功能，实现对时间、日期的操作，通过按键盘开关实现对时间、日期的调整。
方案二：系统分为主控模块、时钟电路模块、按键扫描模块，LCD显示模块，电源电路、复位电路、晶振电路等模块。
主控模块采用AT89C52单片机，按键模块用四个按键，用于调整时间，显示模块采用LCD1602，时钟电路模块采用DS1302时钟芯片实现对时间、日期的操作。
两个方案工作原理大致相同，只有显示模块和时钟电路不同。
LED 数码管价格适中，对于数字显示效果较好，而且使用单片机的端口也较少； LCD1602液晶显示屏，显示功能强大，可以显示大量文字、图形，显示多样性，清晰可见，价格相对LED数码管来说要昂贵些，但是基于本设计显示的东西较多，若采用LED数码管的话，所需数码管较多，而且不利于控制，因此选择LCD1602作为显示模块。
DS1302是一款高性能的实时时钟芯片，以计时准确、接口简单、使用方便、工作电压范围宽和低功耗等优点，得到广泛的应用，实时时钟有秒、分、时、星期、日、月和年，月小于31天时可以自动调整，并具有闰年补偿功能，而且在掉电时能够在外部纽扣电池的供电下继续工作。
单片机有定时器的功能，但时间误差较大，且需要编写时钟程序，因此采用DS1302作为时钟电路。
对比以上方案，结合设计技术指标与要求我们选择了方案二进行设计。
逻辑总框图:该电子万年历的总体设计框图如图(1)所示。
单片机课程设计--多功能数字万年历
SETB ET0 ;开T0中断
SETB EA ;总中断
MOV R7,#9 ;初始化显示缓存区
MOV DPTR,#TAB2 ;送入0-9段码
MOV R0,#30H;变量首地址
MOV R1,#40H ;显缓首地址
CSXS: CLR A ;
MOV @R0,A ;清变量
MOVC A,@A+DPTR ;读入段码
扩展内容：闰年月、温度显示、时间掉电保留等等其他内容。
要求：在仿真软件keil—Protues环境中可以正常输入调试及显示运行。
二、设计原始资料
教材、元器件数据手册、网上相关资料。
三、设计完成后提交的文件和图表
文字部分：
一、设计思路、程序清单（可打印）、安装调试体会、经验、问题，总结。
二、操作使用方法。
ALE：地址锁存允许信号输出引脚/编程脉冲输入引脚：
EA:内外内存选择引脚/片外EPROM编程电压输入引脚；
PSEN：外部程序内存选通信号输出引脚。
（3）并行I/O引脚
P0.0-P0.7：一般I/O口引脚或数据/低位地址总线复用引脚；P1.-P1.7：一般I/O口引脚；
P2.0-P2.7：一般I/O口引脚或高位位址总线引脚；
四、总体方案设计思路
本实验利用单片机的定时器/计数器定时和记数的原理，通过采用proteus仿真软件来模拟实现。模拟利用AT89C51单片机、LED数码管以及控件来显示日期的变更。
选用电子万年历芯片时，应重点考虑功能实在、使用方便、单片存储、低功耗、抗断电的器件。
根据选用的电子万年历芯片设计外围电路和单片机的接口电路。
系统的功能往往决定了系统采用的结构，经过成本，性能，功耗等多方面的考虑决定用9个8进制74HC573外接8位数码管显示日期变化，74HC238作为译码器决定某个74HC573工作。芯片采用89C51。从而实现电子万年历的功能。
单片机课程设计报告电子万年历
单片机课程设计报告电子万年历单片机课程设计报告：电子万年历一、设计简介在本次单片机课程设计中，我们选择了电子万年历作为设计主题。
电子万年历是一种结合了数字电路、单片机技术和实时时钟（RTC）技术的电子产品，它具有显示年份、月份、星期、日、时、分、秒的功能，还可以根据用户的需求进行定时、闹钟、报时等功能。
二、硬件设计我们采用了基于8051内核的单片机作为主控芯片。
该单片机具有丰富的I/O 端口，适于实现各种复杂的输入输出操作。
此外，它还内置了定时器和中断控制器，可以很方便地实现实时时钟功能。
1.显示模块：为了方便用户查看时间信息，我们选用了LCD显示屏作为显示设备。
LCD屏具有功耗低、体积小、显示内容丰富等优点。
2.实时时钟（RTC）模块：我们采用了常用的DS1302芯片作为实时时钟模块。
该芯片可以提供秒、分、时、日、星期、月、年的信息，而且还有可编程的报警功能。
3.按键模块：为了实现人机交互，我们设计了一组按键。
用户可以通过按键来调整时间、设置闹钟等。
4.电源模块：为了保证系统的稳定工作，我们采用了稳定的5V直流电源。
三、软件设计我们采用了C语言编写程序。
程序主要由以下几个部分组成：1.主程序：主程序主要负责读取RTC模块的时间信息，并控制LCD显示屏显示时间。
同时，主程序还要检测按键输入，根据用户的需求进行相应的操作。
2.RTC驱动程序：为了正确地读取和设置DS1302芯片的时间信息，我们编写了相应的驱动程序。
驱动程序包括初始化和读写寄存器两部分。
3.按键处理程序：按键处理程序用于检测按键输入，并根据按键值执行相应的操作。
比如，用户可以通过按键来增加或减少时间，设置闹钟等。
4.LCD显示程序：LCD显示程序用于控制LCD显示屏的显示内容。
在本设计中，我们使用了点阵字符库，将时间信息以字符的形式显示在LCD屏上。
四、测试与验证为了确保我们的电子万年历设计正确无误，我们进行了以下的测试和验证：1.硬件测试：首先，我们对硬件电路进行了测试，确保每个模块都能正常工作。
基于51单片机的万年历设计
基于51单片机的万年历设计一、系统设计方案本万年历系统主要由 51 单片机、时钟芯片、液晶显示屏、按键等部分组成。
51 单片机作为核心控制器，负责整个系统的运行和数据处理。
时钟芯片用于提供精确的时间信息，液晶显示屏用于显示万年历的相关内容，按键则用于设置时间和功能切换。
二、硬件设计1、单片机选型选用常见的 51 单片机，如 STC89C52 单片机，它具有性能稳定、价格低廉、易于编程等优点。
2、时钟芯片选择 DS1302 时钟芯片，该芯片能够提供高精度的实时时钟，具有闰年补偿功能，并且可以通过串行接口与单片机进行通信。
3、液晶显示屏采用 1602 液晶显示屏，能够清晰地显示字符和数字，满足万年历的显示需求。
4、按键电路设计四个按键，分别用于时间设置、功能切换、加和减操作。
三、软件设计1、主程序流程系统上电后，首先进行初始化操作，包括单片机端口初始化、时钟芯片初始化、液晶显示屏初始化等。
然后读取时钟芯片中的时间数据，并在液晶显示屏上显示出来。
接着进入循环，不断检测按键状态，根据按键操作执行相应的功能，如时间设置、功能切换等。
2、时钟芯片驱动程序通过单片机的串行接口向 DS1302 发送命令和数据，实现对时钟芯片的读写操作，获取准确的时间信息。
3、液晶显示屏驱动程序编写相应的函数，实现对1602 液晶显示屏的字符和数字显示控制。
4、按键处理程序采用扫描方式检测按键状态，当检测到按键按下时，执行相应的按键处理函数，实现时间设置和功能切换等操作。
四、时间设置功能通过按键操作进入时间设置模式，可以分别设置年、月、日、时、分、秒等信息。
在设置过程中，液晶显示屏会显示当前设置的项目和数值，并通过加、减按键进行调整。
设置完成后，将新的时间数据保存到时钟芯片中。
五、显示功能万年历的显示内容包括年、月、日、星期、时、分、秒等信息。
通过合理的排版和显示控制，使这些信息在液晶显示屏上清晰、直观地呈现给用户。
六、系统调试在完成硬件和软件设计后，需要对系统进行调试。
微机原理课程设计---万年历设计
微机原理课程设计---万年历设计目录目录.....................................................1、课程设计内容 (1)1.1任务要求 (1)1. 2方案选择 (1)1. 3项目进度计划 (2)2、硬件选型及电路设计 (3)2. 1硬件的选型 (3)2.2电路的设计 (4)3.系统软件设计 (10)3.1 DS1302读写程序设计 (10)3.2 PCB板设计源文件及原理图展示 (12)4.课程设计总结 (13)4. 1 本人在项目实现中的分工 (13)4.2 个人遇到的困难与获得的主要成果 (14)4.3 课程设计完成结果分析与个人小结 (14)参考文献 (15)1 课程设计内容1．1任务要求目的系统以AT89S52单片机为控制器，以串行时钟日历芯片DS1302记录日历和时间，它可以对年、月、日、时、分、秒进行计时，从而以达到对时间计时，完成万年历的基本功能。
背景二十一世纪是数字化技术高速发展的时代，而单片机在数字化高速发展的时代扮演着极为重要的角色。
电子万年历的开发与研究在信息化时代的今天亦是当务之急，因为它应用在学校、机关、企业、部队等单位礼堂、训练场地、教学室、公共场地等场合，可以说遍及人们生活的每一个角落。
所以说电子万年历的开发是国家之所需，社会之所需，人民之所需。
由于社会对信息交换不断提高的要求及高新技术的逐步发展，促使电子万年历发展并且投入市场得到广泛应用。
随着科技的快速发展，时间的流逝,从观太阳、摆钟到现在电子钟，人类不断研究，不断创新纪录。
它可以对年、月、日、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小。
对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。
该电路采用STC89C52单片机作为核心，功耗小，能在5V的低压工作，电压可选用4.5~5.5V电压供电。
单片机万年历课程设计
单片机万年历课程设计一、课程目标知识目标：1. 让学生理解单片机的基本原理和万年历的功能需求。
2. 使学生掌握单片机编程的基本语法和逻辑结构。
3. 帮助学生掌握如何在单片机上实现日期、时间的计算与显示。
技能目标：1. 培养学生运用单片机进行项目设计的能力，特别是万年历的实际应用。
2. 培养学生独立编程和调试程序的能力，解决实际项目中遇到的问题。
3. 提高学生团队协作能力和项目管理的意识。
情感态度价值观目标：1. 培养学生对单片机及电子制作的兴趣，激发学生的创新意识和探索精神。
2. 增强学生面对困难的勇气和毅力，培养他们积极解决问题的态度。
3. 通过团队合作，培养学生的集体荣誉感和责任感。
课程性质：本课程为实践性强的设计与制作课程，以单片机技术为核心，结合编程和电子技术，实现万年历的制作。
学生特点：学生为高年级学生，已具备一定的单片机基础知识，有编程基础，具备独立思考和解决问题的能力。
教学要求：注重理论与实践相结合，强调动手操作和实际应用。
教学过程中要关注学生的个体差异，提供适当的指导与帮助，确保每个学生都能在原有基础上得到提升。
通过课程学习，使学生能够将所学知识应用于实际项目中，达到学以致用的目的。
二、教学内容1. 单片机基础回顾：复习单片机的硬件结构、工作原理及I/O口编程。
- 教材章节：第三章单片机硬件结构与工作原理；第四章I/O口编程。
2. 定时器与中断：学习单片机定时器的工作原理，掌握中断编程方法。
- 教材章节：第五章定时器与中断；第六章中断编程。
3. 日期时间计算：讲解日期时间的计算方法，如何在单片机中进行实现。
- 教材章节：第七章日期时间计算；第八章单片机实现日期时间计算。
4. 显示技术：学习LED显示技术，掌握动态扫描显示方法。
- 教材章节：第九章LED显示技术；第十章动态扫描显示。
5. 万年历设计与实现：结合所学知识，设计并实现单片机万年历。
- 教材章节：第十一章项目设计与实现；第十二章万年历设计与制作。
单片机万年历课程设计报告
单片机万年历课程设计报告一、课程设计目标本课程设计旨在帮助学生掌握单片机应用基础知识，学习并完成万年历电路的设计和代码编写。
通过这个实践，学生将会深入理解单片机在实际生活中的应用，同时提升自己的程序设计和解决问题的能力。
二、课程设计内容1. 万年历电路的原理和设计本次课程设计要求学生完成一个万年历电路的设计，包括硬件电路和程序设计。
在电路设计中，学生需要考虑到显示器、时钟模块、日期模块和温湿度传感器等部分的连接和调试。
在程序设计方面，学生需要实现万年历的功能，包括显示当前日期和时间、自动确定闰年、节假日提示等。
2. 单片机基本原理和应用实践在万年历电路设计之前，本课程将会对单片机基本原理进行介绍，包括单片机内部结构、芯片选型和I/O口控制等。
另外，还将介绍单片机在各种应用场景中的应用实践，如遥控、电脑控制、机器人和智能家居等。
3. 问题解决和困难克服在学生完成万年历电路设计的过程中，难免会遇到各种问题和困难。
本课程将对学生进行相关的实用技巧和方法讲解，帮助他们解决问题和克服难关。
三、课程设计流程1. 单片机基础知识介绍（2学时）讲解单片机内部结构及其原理，并介绍单片机应用实践2. 万年历电路设计（12学时）对万年历的硬件和软件进行介绍，包括连接显示器和外设、编写程序等3. 问题解决（2学时）介绍学生应对问题的技巧和方法，并帮助他们克服电路设计中的问题和难点四、课程设计评价标准1. 设计成果设计成果的好坏是课程设计的重要衡量标准之一，包括电路的设计完整性、软件功能实现等方面。
2. 实践能力课程设计是一种实践性强的学习形式，学生需要通过实践来掌握知识，因此他们的实践能力成为衡量标准之一。
3. 团队合作在课程设计的过程中，学生要协同工作，完成一个大型的项目，因此团队合作能力是衡量标准之一。
4. 学习的态度学习态度是衡量标准之一，包括学生在课程设计中的主动性、积极性和责任感等方面。
五、总结通过这个万年历课程设计，学生不仅学会了单片机应用的基础知识，还掌握了实际项目开发的方法和技巧。
单片机万年历课程设计说明书
单片机万年历课程设计说明书第一章设计原理功能：电子时钟能够显示时、分、秒显示时间的功能，还可以进行时和分的校对，而且其片选的灵活性强。
并且是以单片机为核心来设计的。
28BYJ48步进电机主要技术参数如表1-1所示。
表1-1 28BYJ48步进电机主要技术参数第二章硬件电路设计总体硬件原理图如图2-1所示。
AT89C51因为其含一个可擦除的ROM，以及其存储数据的时间长度可达10年之久所以选其作为该设计的核心控制部件。
图2-1 系统电路原理图2.1键盘电路设计该设计只用了一个键盘，但实现的功能却是比较完善，减少了硬件资源的损耗，该键盘可以实现小时和分钟的调节以及控制是否进入省电模式。
当按键按下又松开，可以实现屏蔽数码管显示的功能，达到省电的目的；直接按下不松开，则可以通过按键实现分钟的累加，每按一次分钟加一；而连续两次按下按键不放松，则可实现小时的调节，同样每按一次小时加一。
达到时间调节的目的。
选择的多功能按键如图2-2所示。
图2-2 多功能控制键2.2主控模块89C5189C51是一个8位单片机，片ROM全部采用FLASH ROM技术，晶振时钟为12MHz。
89C51是标准的40引脚双列直插式集成电路芯片，有4个八位的并行双向I/O端口，分别记作P0、P1、P2、P3。
第31引脚需要接高电位使单片机选用部程序存储器；第40脚为电源端VCC，接+5V电源，第20引脚为接地端VSS，通常在VCC和VSS引脚之间接0.1μF高频滤波电容。
第三章软件设计在主程序的开始定义了一组固定单元用来存储计数的分、秒、时的存储单元。
在主程序中，对不同的按键进行扫描，实现秒表，时间调整。
系统总体流程图如图4-1所示。
图3-1 总体流程图第四章系统测试本系统的软件系统主要可分为主程序、定时计数中断程序、时间调整程序、延时程序四大模块。
在程序设计过程中，加强了部分软件抗干扰措施，下面对部分模块作介绍。
系统开始仿真的仿真图如图4-1系统仿真图所示。
单片机课程设计万年历显示设计
单片机课程设计报告题目: 基于单片机的LCM1602液晶操纵——万年历显示设计所在系部：信息与电气工程所在专业：通信本所在班级： 1001 姓名：曹怀宝学号： 20203615276 指导教师：陈勇完成时刻： 2013年 7月 3日基于单片机的LCM1602液晶操纵——万年历显示设计1.设计目的该设计是基于AT89C52单片机的电子万年历系统，采纳LCD1602液晶屏实现显示。
显示年月日礼拜温度等，双行显示，。
显示年、月、日、礼拜、时刻，可设置，设置功能。
综上所述此时钟具有读取方便、显示直观、功能多样、电路简练、等优势，符合电子仪器仪表的进展趋势，具有广漠的市场前景。
2.设计原理及相关说明设计原理：利用DS1302读取系统中的日期和时刻信息，并别离利用P端口和P 端口将相关信息传送至STC12C5A60S2主芯片当中，利用P0端口使之显示于LCD1602液晶显示屏上，四个按键别离置于P1口的五、六、7端口能够对时刻进行操纵修改。
详细请参阅第三节的芯片介绍。
日历时钟系统设计框图如图1所示：图1 电子万年历系统设计框图3 各芯片的设计及其挪用3.1 STC12C5A60S2单片机主控模块STC12C5A60S2简介STC12C5A60S2是STC生产的单时钟/机械周期（1T）的单片机，是高速、低功耗、超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051，但速度快8-12倍。
内部集成MAX810专用复位电路，2路PWM，8路高速10位A/D转换1、增强型8051CPU，1T（1024G），单时钟机械周期2、工作电压5.5-3.5V3、1280字节RAM4、通用I/O口，复位后为：准双向口/弱上拉可设置成四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏每一个I/O口驱动能力都可达到20mA，但整个芯片最大不要超过120mA5、有EEPROM功能六、看门狗7、内部集成MAX810专用复位电路八、外部掉电检测电路九、时钟源：外部高精度晶体/时钟，内部R/C振荡器常温下内部R/C单片机为：11~17MHz 3.3V单片机为：8~12MHz 针对电机操纵，强干扰场合。
单片机课程设计电子万年历
单片机课程设计电子万年历随着科技的不断发展，电子技术已经成为人们生活、工作不可或缺的一部分。
而单片机则是电子技术中的重要组成部分。
随着单片机技术的不断升级，我们可以将其应用到更多的领域中，比如电子万年历。
电子万年历是一种集成了日期、时间和闹钟等功能的电子设备，它可以准确地显示时间，并且可以进行时间的调整、计数和闹钟的设置。
电子万年历通常采用单片机控制芯片和准确的时钟芯片，可以实现精确的时间测量和计算。
在单片机课程设计中，电子万年历是一种常见的课程设计项目，它涉及到单片机的基础知识、控制芯片的编程、外围设备的接口以及显示器的驱动等方面。
下面将详细介绍如何设计一款功能齐全、性能稳定的电子万年历。
一、硬件设计电子万年历的硬件设计包括单片机控制芯片的选型、时钟芯片的选型、LED数码管的选型以及外围电路的设计等方面。
1. 单片机控制芯片的选型单片机控制芯片是电子万年历的核心部分，它决定了万年历的计算性能和功能扩展能力。
在选型时，我们需要考虑芯片的性能、价格、开发工具的可用性以及支持的外围设备等因素。
常见的单片机控制芯片包括AT89S52、PIC16F877A、STM32、ARM等系列。
在实际应用中，我们可以根据项目需求进行选择。
2. 时钟芯片的选型时钟芯片是电子万年历中不可缺少的一部分，它决定了万年历的时间准确度和计算精度。
在选型时，我们需要考虑芯片的稳定性、精度、功耗和价格等因素。
常见的时钟芯片包括DS1302、DS1307、DS3231等。
这些芯片采用了时分秒、日月年等多种时间单位，可以满足不同计算需求。
3. LED数码管的选型LED数码管是电子万年历的显示设备，它决定了万年历的外观和显示效果。
在选型时，我们需要考虑LED数码管的亮度、颜色、尺寸和价格等因素。
常见的LED数码管包括共阳、共阴、四位、八位等多种类型。
在选型时，我们需要根据实际需求进行选择。
4. 外围电路的设计外围电路是电子万年历中的重要组成部分，它包括按键、蜂鸣器、电源管理等多个模块。
单片机课程设计--基于51单片机的万年历
单片机课程设计--基于51单片机的万年历单片机课程设计基于 51 单片机的万年历一、引言在现代生活中，时间的准确记录和显示对于我们的日常生活和工作具有重要意义。
万年历作为一种能够同时显示年、月、日、星期、时、分、秒等信息的设备，给人们带来了极大的便利。
本次课程设计旨在利用 51 单片机实现一个简单实用的万年历系统。
二、系统设计方案（一）硬件设计1、单片机选型选择经典的 51 单片机，如 STC89C52 单片机，其具有性能稳定、价格低廉、资源丰富等优点，能够满足本设计的需求。
2、显示模块采用液晶显示屏（LCD1602）作为显示设备，能够清晰地显示数字和字符信息。
3、时钟芯片选用DS1302 时钟芯片，它可以提供精确的实时时钟数据，包括年、月、日、星期、时、分、秒等。
4、按键模块设置三个按键，分别用于调整时间、选择调整项（年、月、日、时、分、秒等）以及切换显示模式（正常显示和设置模式）。
（二）软件设计1、主程序流程系统初始化后，首先读取 DS1302 中的时间数据，并将其显示在LCD1602 上。
然后进入循环，不断检测按键状态，根据按键操作进行相应的时间调整和显示模式切换。
2、时间读取与显示程序通过与 DS1302 进行通信，读取实时时间数据，并将其转换为适合LCD1602 显示的格式进行显示。
3、按键处理程序检测按键的按下状态，根据不同的按键执行相应的操作，如调整时间、切换显示模式等。
三、硬件电路设计（一）单片机最小系统单片机最小系统包括单片机芯片、晶振电路和复位电路。
晶振电路为单片机提供时钟信号，复位电路用于系统初始化时将单片机的状态恢复到初始值。
（二）显示电路LCD1602 显示屏通过数据总线和控制总线与单片机相连。
数据总线用于传输要显示的数据，控制总线用于控制显示屏的读写操作和显示模式。
（三）时钟电路DS1302 时钟芯片通过串行通信接口与单片机进行通信。
单片机通过发送特定的指令和数据，对 DS1302 进行读写操作，获取或设置时间信息。
单片机课设万年历报告
单片机课程设置万年历报表一、系统介绍：电子万年历是一种非常广泛的日常计时工具，在现代社会中越来越流行。
可对年、月、日、时、分、秒等多种功能进行计时，DS1302使用寿命长，误差小。
数字电子万年历采用直观的数字显示，可同时显示年、月、日、时、分、秒等信息，还具有时间校准等功能。
本设计是基于51系列单片机的电子万年历设计，可显示年、月、日、时、分、秒的信息，并具有日期和时间可调功能。
在设计的同时，更全面地准备了单片机的理论基础和外围扩展知识。
在软硬件设计上，没有良好编制依据知识和实践经验，会受到很大的限制。
每个功能需要什么样的硬件来实现，程序怎么写，算法怎么实现等等，没有一定编制依据是不可能很好的。
实现。
在编写程序的过程中，发现仅凭现有的相关知识很难单独完成编写任务。
在老师和同学的帮助下，程序的编写完成了。
万年历的设计过程在硬件和软件方面是同步设计的。
硬件部分主要由AT89C5 1单片机、LED显示电路、定时按键电路组成。
在单片机的选择上，我使用了AT89C5 1单片机，适用于很多复杂的控制应用。
软件方面主要包括日历程序、时间调整程序、显示程序等。
该程序是用高级语言C编写的，以便更容易调整时间。
所有程序都写好后，确认没有问题后，将单片机嵌入到Proteus软件中进行仿真。
在大部分后总在老师和同学的帮助下，电子万年历的设计都是自己努力完成的。
二、系统功能说明一、设计要求：1.具有年、月、日、周、时、分、秒等功能；2.具有年、月、日、周、时、分、秒的调整和校准功能；2、单片机芯片的选型方案及演示：以89C51芯片为硬件核心，数码管显示，为了让用户更清晰易懂，万年历日期和时间分别显示，同时对应两个74LS138芯片控制数码管显示器，还有74LS373解码芯片，74LS21芯片用来控制键盘的功能。
如图所示：74LS138的8个输出管脚要么随时为高电平1，即芯片处于非活动状态，要么只有一个为低电平0，其余7个输出管脚全部为高电平1。
单片机课程设计-万年历
单片机课程设计题目名称：姓名：学号：系别：班级：指导老师：完成时间：华南理工大学广州学院课程设计任务书一、实现功能利用51单片机芯片和DS1302芯片设计电子万年历功能图如下通过四个按键输入调整，在LCD液晶模块上能显示阳历年、月、日、星期、时、分、秒和阴历月、日，在显示农历时间时，能标明是否为闰年。
当切断主5V电源时，由3.3V 备用电池供电，1302内时钟仍然工作。
当重新接上5V电源后，则可以实时显示当前时间。
二、开发环境操作系统：windows XP开发芯片：89C52RC+编译器：keil51三、硬件实现1、整体仿真图如下2、12864LCD12864采用8位并行数据传送方式，占用单片机的P0口。
由于P0口用作普通I/O口时为开漏输出，所以为了输出高电平，增大负载能力，需在每个P0位接一个上拉电阻，本设计中采用10K的排阻接线。
图中的RV1为LCD背光调节电位器，可调节屏幕的亮度。
3、DS13021脚接+5V电源；8脚接3.3V备份电源；2、3脚接晶振；4脚接地；5脚接P2.6；6脚接P2.4；7脚接P2.5；+5V工作时，DS1302的7脚时钟信号由单片机的P2.5口提供，当以3.3V工作时时钟由其2、3脚外接的晶振提供时钟，晶振的震荡频率为32.768KHz。
4、按键选择按键一端接P2.0，另一端接地；加按键一端接P2.1，另一端接地；减按键一端接P3.1，另一端接地；确定按键一端接P3.2，另一端接地；四、软件实现程序流程图如下1、农历为复杂的历法，因此适宜采用查表法进行编程；2、编程中接按键的四个管脚皆为查询方式，单片机上电默认为高电平，当按键按下去的时候变为低电平，输入有效，并执行相应的事件处理程序；3、12864采用8位并行数据传送方式，占用单片机的P0口；4、DS1302位一线串行方式，所以在编程中对时序的要求非常严格，应认真注意时序的先后；主要程序源代码uchar Read1302(uchar ADDRorCOMM){uchar dat;DS1302_RST=0; //禁止数据传输DS1302_SCLK=0; //确保写写之前SCLK被拉低DS1302_RST=1; //启动数据传输DS1302InputByte(ADDRorCOMM); //写入命令或地址dat=DS1302OutputByte(); // 读出数据DS1302_SCLK=1; //将时钟电平置于高电平状态置高是为了让下次写的时候能准确的被拉低保证电平状态的正确性//DS1302_RST=0; //禁止数据传输return(dat);}void Init_1302(void) //(2008年7月12日12时00分00秒星期六){uchar flag;flag=Read1302(0x81); //读秒寄存器if(flag&0x80) //CH为0（flag最高位是0），时钟走动，不用初始化。
单片机课程设计--基于51单片机的万年历
单片机课程设计报告万年历的设计基于51单片机的万年历摘要：电子万年历是一种非常广泛日常计时工具，对现代社会越来越流行。
它可以对年、月、日、周日、时、分、秒进行计时，使用寿命长，误差小。
对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。
该电路采用AT89S52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电。
本设计是基于51系列的单片机进行的电子万年历设计，可以显示年月日时分秒及周信息，具有可调整日期和时间功能。
在设计的同时对单片机的理论基础和外围扩展知识进行了比较全面准备。
万年历的设计过程在硬件与软件方面进行同步设计。
硬件部分主要由AT89C52单片机，LCD显示电路，以及调时按键电路等组成。
在单片机的选择上本人使用了AT89C52单片机，该单片机适合于许多较为复杂控制应用场合。
显示器使用了1602液晶显示，并且使用蜂鸣器实现了整点报警的功能，温度测试的功能实现使用了DS18B20，并实现了温度过高或过低时的温度报警。
软件方面主要包括日历程序、时间调整程序，显示程序等。
程序采用C语言编写。
所有程序编写完成后，在KeilC51软件中进行调试，确定没有问题后，在Proteus软件中嵌入单片机内进行仿真，并最终实现基本要求。
综上所述此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。
一、设计要求基本要求：1，8 个数码管上显示,显示时间的格式为（假如当前时间是19:32:20）“19-32-20”；2，具有日历功能；③时间可以通过按键调整。
发挥部分：④具有闹钟功能（可以设定多个）。
二：总体设计电路设计框图系统硬件概述本电路是由AT89S52单片机为控制核心，具有在线编程功能，低功耗，能在3V超低压工作；时钟电路由单片机定时功能提供；温度的采集由DS18B20构成，它具有独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯，使用时不需要额外的外围电路。
单片机课程设计报告(万年历)
目录一、摘要 (2)二、设计任务 (4)三、总体方案设计与论证 (4)1、液晶显示模块 (4)2、实时时间计算模块 (5)3、实时环境温度采集模块 (5)4、报警模块 (6)5、设置模块 (6)四、总体方案组成框图 (7)五、系统硬件设计 (8)1、LCD显示模块 (8)2、实时时间计算模块 (12)3、实时环境温度检测模块 (16)4、报警模块 (21)5、设置模块 (22)六、系统软件设计 (23)七、系统硬件电路设计 (24)八、系统硬件PROTEUS仿真原理图 (25)九、系统硬件仿真运行情况图 (26)1、显示欢迎界面 (26)2、显示实时时间 (26)3、显示当前温度 (27)4、时间设置 (27)5、最高报警温度设置 (28)6、闹钟时间设置 (28)7、超温 (29)8、闹钟时间到 (29)附录一：实物图 (30)附录二：PCB图 (32)附录三：源程序代码 (33)附录四：参考文献 (62)摘要单片机就是微控制器，是面向应用对象设计、突出控制功能的芯片。
单片机接上晶振、复位电路和相应的接口电路，装载软件后就可以构成单片机应用系统。
将它嵌入到形形色色的应用系统中，就构成了众多产品、设备的智能化核心。
本设计就是应用单片机强大的控制功能制作而成的电子万年历，该电子万年历包括三大功能：实时显示年、月、日、时、分、秒；实时监测环境温度（可根据需要启动高温报警功能）；电子闹钟。
M bn本设计采用的是AT89S52单片机，该单片机采用的MCU51内核，因此具有很好的兼容性，内部带有8KB的ROM，能够存储大量的程序，最突出特点是具有ISP在系统烧写功能，使得烧写程序更加方便。
计时芯片采用DALLAS公司的涓细充电时钟芯片DS1302，该芯片通过简单的串行通信与单片机进行通信，时钟/日历电路能够实时提供年、月、日、时分、秒信息，采用双电源供电，当外部电源掉电时能够利用后备电池准确计时。
温度检测采用DALLAS公司的数字化温度传感器，该芯片采用的是独特的“一线总线”的方式与单片机进行通信，一线总线独特而且经济的特点，是用户可以轻松的组建传感器网络，为测量系统的构建引入全新的概念。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

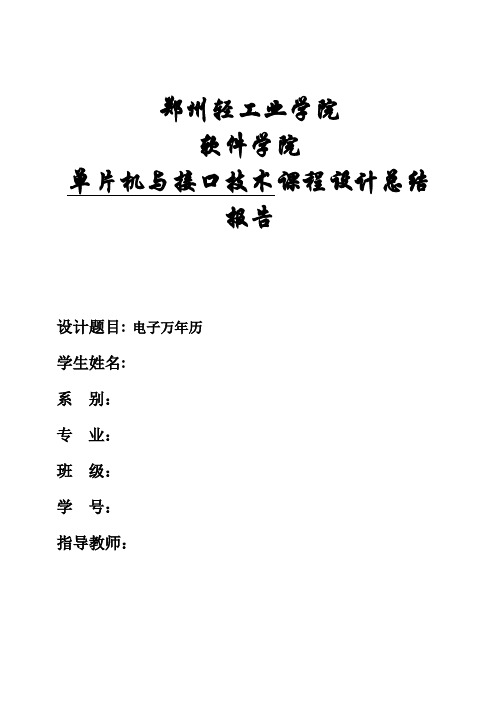

轻工业学院软件学院单片机与接口技术课程设计总结报告设计题目:电子万年历学生:系别：专业：班级：学号：指导教师：2011年12月16日设计题目：电子万年历设计任务与要求：1、显示年月日时分秒及星期信息2、具有可调整日期和时间功能3、增加闰年计算功能方案比较：方案一：系统分为主控制器模块、显示模块、按键开关模块，主控制模块采用AT89C52单片机为控制中心，显示模块采用普通的共阴LED数码管，键输入采用中断实现功能调整，计时使用AT89C52单片机自带的定时器功能，实现对时间、日期的操作，通过按键盘开关实现对时间、日期的调整。
方案二：系统分为主控模块、时钟电路模块、按键扫描模块，LCD显示模块，电源电路、复位电路、晶振电路等模块。
主控模块采用AT89C52单片机，按键模块用四个按键，用于调整时间，显示模块采用LCD1602，时钟电路模块采用DS1302时钟芯片实现对时间、日期的操作。
两个方案工作原理大致相同，只有显示模块和时钟电路不同。
LED数码管价格适中，对于数字显示效果较好，而且使用单片机的端口也较少； LCD1602液晶显示屏，显示功能强大，可以显示大量文字、图形，显示多样性，清晰可见，价格相对LED数码管来说要昂贵些，但是基于本设计显示的东西较多，若采用LED数码管的话，所需数码管较多，而且不利于控制，因此选择LCD1602作为显示模块。
DS1302是一款高性能的实时时钟芯片，以计时准确、接口简单、使用方便、工作电压围宽和低功耗等优点，得到广泛的应用，实时时钟有秒、分、时、星期、日、月和年，月小于31天时可以自动调整，并具有闰年补偿功能，而且在掉电时能够在外部纽扣电池的供电下继续工作。
单片机有定时器的功能，但时间误差较大，且需要编写时钟程序，因此采用DS1302作为时钟电路。
对比以上方案，结合设计技术指标与要求我们选择了方案二进行设计。
逻辑总框图:该电子万年历的总体设计框图如图(1)所示。
设计所需的元件：元件名称型号数量/个单片机 AT89C52 1时钟芯片 DS1302 1晶振 12MHz 1晶振 32.768kHz 1电容 30pF 2电容 22uF 1按键开关 4电阻 10K 9滑动变阻器 1K 1电池 1.5V 4LCD LCD1602 1电源Vcc +5V 1导线若干单元电路设计：1、主控制系统单片机中央处理系统的方案设计，选用AT89C52单片机作为中央处理器，如图（2）所示。
该单片机除了拥有MCS-51系列单片机的所有优点外，部还具有8K的在系统可编程FLASH存储器，低功耗的空闲和掉电模式，极大的降低了电路的功耗，还包含了定时器、程序存储器、数据存储器等硬件，其硬件能符合整个控制系统的要求，不需要外接其他存储器芯片和定时器件，方便地构成一个最小系统。
整个系统结构紧凑，抗干扰能力强，性价比高。
2、时钟振荡电路时钟振荡电路图（3）所示，时钟振荡电路用于产生单片机正常工作时所需要的时钟信号，电路由两个30pF的瓷片电容和一个12MHz的晶振组成，并接入到单片机的XTAL1和XTAL2引脚处，使单片机工作于部振荡模式。
此电路在加电后延迟大约10ms振荡器起振，在XTAL2引脚产生幅度为3V左右的正弦波时钟信号，其振荡频率主要由石英晶振的频率决定。
电路中两个电容C1、C2的作用使电路快速起振，提高电路的运行速度。
图（3）时钟振荡电路图图（4）复位电路3、复位电路复位电路由电阻和极性电容组成，如图(4)所示，通过高电平使单片机复位，在时钟电路开始工作后，当高电平的时间超过大约2us时，即可实现复位。
此复位电路为上电复位，较为简单。
若改进可以添加手动复位的功能，上电复位发生在开机加电时，由系统自动完成，手动复位通过一个按键来实现，在程序运行时，若遇到死机，死循环或程序“跑飞”等情况，通过手动复位就可以实现重新启动的操作。
手动按钮复位需要人为在复位输入端RST上加入高电平。
一般采用的办法是在RST端和正电源Vcc之间接一个按钮和一个电阻。
4、DS1302时钟电路时钟电路主要由时钟芯片DS1302、备用电池、晶振等几部分组成，如图(6)所示。
DS1302采用3线串行接口，占用引脚少，部集成了可编程日历时钟，用户可以根据需要通过单片机的控制来自行设置，支持双电源供电，可以使用外部主电源和备用电源，备份电源能够使时钟芯片继续工作。
图（5） DS1302管脚图图（6） DS1302时钟电路DS1302各引脚的功能为：8: Vcc1：备用电池端；1: Vcc2：5V电源。
当Vcc2>Vcc1+0.2V时，由Vcc2向DS1302供电，当Vcc2< Vcc1时，由Vcc1向DS1302供电；7: SCLK：串行时钟，输入；6: I/O：数据输入输出口；5: CE/RST：复位脚；2、3: X1、X2 是外接晶振脚（32.768KHZ的晶振）；4: 地（GND）。
DS1302有关日历、时间的寄存器：图（7）DS1302有关日历、时间的寄存器1、秒寄存器（81h、80h）的位7定义为时钟暂停标志（CH）。
当初始上电时该位置为1，时钟振荡器停止，DS1302处于低功耗状态；只有将秒寄器的该位置改写为0时，时钟才能开始运行。
2、小时寄存器（85h、84h）的位7用于定义DS1302是运行于12小时模式还是24小时模式。
当为高时，选择12小时模式。
在12小时模式时，位5是，当为1时，表示PM。
在24小时模式时，位5是第二个10小时位3、控制寄存器（8Fh、8Eh）的位7是写保护位（WP），其它7位均置为0。
在对任何的时钟和RAM的写操作之前，WP位必须为0。
当WP位为1时，写保护位防止对任一寄存器的写操作。
也就是说在电路上电的初始态WP是1，这时是不能改写上面任何一个时间寄存器的，只有首先将WP改写为0，才能进行其它寄存器的写操作。
DS1302读写时序DS1302是SPI总线驱动方式。
它不仅要向寄存器写入控制字，还需要读取相应寄存器的数据。
DS1302的控制字如图（8）：图（8）DS1302的控制字图控制字的最高有效位（位7）必须是逻辑1，如果它为0，则不能把数据写入到DS1302中。
位6：如果为0，则表示存取日历时钟数据，为1表示存取RAM数据；位5至位1（A4～A0）：指示操作单元的地址；位0（最低有效位）：如为0，表示要进行写操作，为1表示进行读操作。
读数据：读数据时在紧跟8位的控制字指令后的下一个SCLK脉冲的下降沿，读出DS1302的数据，读出的数据是从最低位到最高位。
写数据：控制字总是从最低位开始输出。
在控制字指令输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入也是从最低位（0位）开始。
5、按键电路按键电路由四个轻触开关组成，如图(9)所示。
按键用来调整时间，其一端直接接到单片机的端口，另一端接地，当按下按键时，相应的端口变为低电平，通过一个与门只要这四个按键有一个按下就会在P3.2检测到一低电平就触发外部中断0进入按键调节程序中，通过与个各键相连的端口P3.4_P3.7可以判断是哪个键按下，从而作相应的操作。
图(9) 按键电路6、显示电路1602液晶也叫1602字符型液晶它是一种专门用来显示字母、数字、符号等的点阵型液晶模块它有若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符。
显示电路采用LCD1602液晶显示，如图(10)所示，图中只画出了其相应的接口，3脚用于调节LCD1602的背光,4、5、6为LCD1602的控制口，用于控制其写入或是读出指令，7至14脚为LCD1602的数据口，将数传送到LCD1602中。
图(10) LCD1602显示电路LCD1602的特性+5V电压，对比度可调；含复位电路；提供各种控制命令,如：清屏、字符闪烁、光标闪烁、显示移位等多种功能；有80字节显示数据存储器DDRAM；建有160个5X7点阵的字型的字符发生器CGROM,8个可由用户自定义的5X7的字符发生器CGRAM；基本操作时序：读状态：输入：RS=L，RW=H，E=H；输出：DB0～DB7=状态字；写指令：输入：RS=L，RW=L，E=下降沿脉冲，DB0～DB7=指令码；输出：无。
读数据：输入：RS=H，RW=H，E=H；输出：DB0～DB7=数据；写数据：输入：RS=H，RW=L，E=下降沿脉冲，DB0～DB7=数据；输出：无。
LCD1602的各种指令不再一一说明。
流程图与软件设计：1、程序流程图主程序首先初始化定时器、LCD1602及DS1302，然后就开始查询按键，有键按下则开始调整时间和日期，若没有按下，则执行下面的时间、日期的显示，最后依次循环这些相同的操作，相应流程图如图（11）所示：图（12）程序流程图按键的检测是通过中断的办法来实现，利用按键进行间调整。
K1按下则开始设置时间及日期，同时在第一行最右端显示被选择的对象，第一次按下K1时，设置年份，若按下K3，则是减1操作，按下K2是加1操作，设置好年后，第二次按下K1时，则是设置月份，按K3减，按K2则加1，依次循环下去，则可以将时间和日期设置完毕，K4是确定键，设置好按下即可保存设置了。
2、软件设计软件总设计：主程序首先对系统环境初始化，设置定时器T0工作模式为16位定时/计数器模式，置位总中断允许位EA，并对键盘端口置位，再对LCD1602初始化，DS1302初始化。
接着扫描键盘，在键盘程序里面是对时间、日期及闹钟的调整，最下面是时间的显示。
软件程序编写：软件程序编写的好坏直接影响着系统运行情况的良好。
因本程序涉及的模块较多，所以程序编写也采用模块化设计，C语言具有编写灵活、移植方便、便于模块化设计的特点，所以本系统的软件采用C51编写。
具体程序见附件一：程序3、软件调试在软件调试过程中，当调节时间和日期后，单片机上电后更新的是PC的时间，后来查找资料发现，是设置ds1302的问题，对于开发板上的液晶一般RW都接的地，故不需要读液晶状态，也不需要读忙，但在仿真中还是加上了这一部分。
还有一个问题，在按键操作时有时会出现功能不稳定，这是由于按键存在抖动，所以后来加个去抖动的延时后在判断，基本就可以解决问题，整体电路与仿真结果分析:电子万年历硬件电路图及仿真如图（13）所示，系统由AT89C52单片机，按键扫描电路、显示电路、时钟电路、晶振电路、复位电路及电源指示电路。
仿真正确显示了时间，在LCD1602中正确显示了当前日期、时间，通过按按键K1,就可以开始设置时间,依次按K1依次在年、月、日、时、分之间切换，，按K2键用于加1操作,K3键用于减1操作，K4是确定按钮。
仿真正确显示了时间和日期，符合设计的要求。
图（13）电子万年历硬件电路图结论与心得：在这学期的课程序设计中，收获知识的同时，还收获了阅历，收获了成熟，通过查找大量资料，请教老师，以及不懈的努力，不仅培养了独立思考、动手制作的能力，在各种其它能力上也都有了提高。
