1测量工作原则（1）审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
（2）实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
（3）测量主要操作人员必须持证上岗。
（4）施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具3测量设备管理A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养4结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5：临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7：建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8：进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9：施工单位在完成建筑定位、轴线引测后报监理公司复核A10：基础施工轴线引测采用龙门桩A11：主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12：所有主控线、轴线交叉位置必须采用红油漆做好标识A13：楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14：结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15：模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16：结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17：建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19：结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20：模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5砌筑测量放线做法A21：①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23：管道井、烟道也须设置双控线。

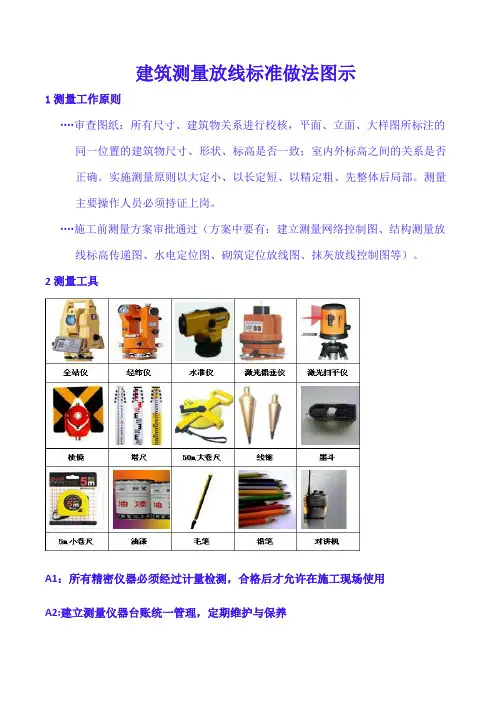

建筑工程测量放线标准做法图示
建筑测量放线标准做法图示1测量工作原则∙∙∙∙审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
∙∙∙∙施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7:建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8:进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21:①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
测量放线施工图解
1 测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2 测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3 个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20 镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5: 临时测量控制点采用木桩制作，桩截面不小于50*50mm ，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2 方格网间距10m ；占地面积≥1万m2 方格网间距20m ，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9: 施工单位在完成建筑定位、轴线引测后报监理公司复核A10: 基础施工轴线引测采用龙门桩A11: 主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于 4 个A12: 所有主控线、轴线交叉位置必须采用红油漆做好标识A13: 楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm 引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15: 模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16: 结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17: 建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18 ：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19: 结构墙体内预埋线盒采用结构控制线、结构1 米线做精确定位A20: 模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m 线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22 ：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m 线传递到梁侧控制门洞标高A23: 管道井、烟道也须设置双控线。
建筑工程测量放线标准化做法图解
1目的：明确、规范土建工程放线的标准动作，提升土建工程放线精度。
2适用范围：适用于佛山公司所有在建及新建项目。
3编制说明本标准做法要求所有在建及新建项目均按此做法执行。
4、放线标准做法4.1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
4.2测量工具全站仪经纬仪水准仪激光铅垂仪激光扫平仪棱镜塔尺50m大卷尺线锤墨斗5m小卷尺油漆毛笔铅笔对讲机4.3 测量设备管理测量设备登记台账序号设备名称设备型号/编号检验日期检验状态合格证编号责任人备注A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4.4结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测木桩铁钉混凝土A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，A7: 建立方格网控制图，占地面积≤1采用混凝土浇筑，必须牢固、坚实万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整工程基线复核表单位工程坐标定位A8:进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A23:管道井、烟道也须设置双控线。
建筑工程测量放线施工标准做法图解.
建筑工程测量放线施工标准做法图解(施工测量勘察)放线标准做法1、测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2、测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养3、结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位4、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m 线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线标准化做法图解
1目的：明确、规范土建工程放线的标准动作，提升土建工程放线精度。
2适用范围：适用于佛山公司所有在建及新建项目。
3编制说明本标准做法要求所有在建及新建项目均按此做法执行。
4、放线标准做法4.1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
4.2测量工具全站仪经纬仪水准仪激光铅垂仪激光扫平仪棱镜塔尺50m大卷尺线锤墨斗5m小卷尺油漆毛笔铅笔对讲机4.3 测量设备管理测量设备登记台账序号设备名称设备型号/编号检验日期检验状态合格证编号责任人备注A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4.4结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测木桩铁钉混凝土A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，A7: 建立方格网控制图，占地面积≤1采用混凝土浇筑，必须牢固、坚实万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整工程基线复核表单位工程坐标定位A8:进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A23:管道井、烟道也须设置双控线。
建筑工程测量放线施工标准做法图解
建筑工程测量放线施工标准做法图解（万科）线标准做法1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8:进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
测量放线施工图解
1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线标准化做法图解
1测量工作原则（1）审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
（2）实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
（3）测量主要操作人员必须持证上岗。
（4）施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具3测量设备管理A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养4结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5：临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7：建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8：进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9：施工单位在完成建筑定位、轴线引测后报监理公司复核A10：基础施工轴线引测采用龙门桩A11：主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12：所有主控线、轴线交叉位置必须采用红油漆做好标识A13：楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14：结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15：模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16：结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17：建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19：结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20：模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5砌筑测量放线做法A21：①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23：管道井、烟道也须设置双控线。
建筑工程测量放线施工标准做法图解
建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、状、标高是否一致；室内外标高之间的关系是否正确。
∙∙∙∙∙∙实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
∙∙∙∙∙∙测量主要操作人员必须持证上岗。
∙∙∙∙施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层观测:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复可适当调整进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线标准化做法图解
1目的：明确、规范土建工程放线的标准动作，提升土建工程放线精度。
2适用范围：适用于佛山公司所有在建及新建项目。
3编制说明本标准做法要求所有在建及新建项目均按此做法执行。
4、放线标准做法4.1测量工作原则⏹审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
⏹实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
⏹测量主要操作人员必须持证上岗。
⏹施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
4.2测量工具全站仪经纬仪激光扫平仪塔尺50m大卷尺4.3 测量设备管理A1：所有精密仪器必须经过计量检测，合4.4结构测量做法A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测铁钉A6：场地内设置施工测量控制基准点，混凝土浇筑，必须牢固、坚实A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A23:管道井、烟道也须设置双控线。
成品烟道和水电预留孔，在结构施工阶段，须放线定位A24:将建筑控制线翻到砌体墙上，利用建筑1m线对水电预埋进行精确定位4.6抹灰测量放线做法通过标高线控制标高双控先引上墙控制左右位置A25:抹灰利用结构控制线、砌筑控制线进行灰饼定点，并将地面控制线弹到墙上A27: 烟道、水电管井也须采用激光贴饼。
保证现场与设计尺寸一致4.7测量资料4.8实测实量砌筑和抹灰完成后3天内总包和监理必须完成该楼层的实测实量，并将测量记录报项目部、品质管理中心（资料由监理工程师统一收集）4.9测量放线控制标准允许偏差备注±5mm3mm3mm3mm5、管理动作5.1建筑定位完成后必须报监理工程师复核，并将复核资料报项目部备案。
建筑工程测量放线五步放线法(共47张PPT)
3、此图轴线是国家博物馆的理论尺寸， 以理论数据，这些线都是由x、y轴 平行过来的主控线。
4、土建提供的主控线平移至门中为金螳螂 主控线，以主控线复出轴线，再从轴线 减一米，定墙体。
案例2：国家应急新闻指挥中心工程坐标线的确认一
建筑物外景
主要阅读这些图纸的建筑总平面图，周围的环境，以及是定位的已知 条件，如红线定位（外幕墙装饰主高）；方格网定位（红线方格网是 确认该建筑的位置）总平面图方格网是轴线位置，即柱子在网格交叉 位置，导线也称坐标线，也称总控线。
并看总说明以了解该建筑物的首层±0.00的绝对标高值数（限高以±0.00 开始）。
建筑工程测量放线五步放线法文档ppt
一、什么叫五步放线施工法
装饰施工单位中标以后，进场与土建单位移交的轴 线或主控制线以及各楼层标高控制线。结合各层建筑总 平面图，在现场分五个阶段草测的步骤叫做五步放线法 。围绕五步放线进行施工故叫做五步施工法。
二、五步放线的目的
五步放线的目的是核对装饰施工各层楼层平面总 平面图上理论尺寸与现场实际是否相符合。现场是 否有其他障碍物等。通过核对，并记录在总平面图 上，为深化图纸调整平面图，掌握了第一次实际数 据。为设计师调整和确认设计方案提供了可靠的依 据。避免仓促上阵所引起的不良后果。特别是工期 特别紧的项目能缩短工期。
1)、仪器： 经纬仪、水平仪、红外线、垂直水平仪、100m测量皮尺、
7.5m钢卷尺、200m红外线测距仪、三凌镜等都用于测量。
2)、工具： 墨斗、钩鱼丝线(红色、蓝色)都用于弹线。 3)、材料： 大锤、小锤、铁楸、木工板、150*150*3铁板、30*30*3角铁、
Ø8*40膨胀螺栓、划瓷砖的金刚钻刀头，冲击钻、电焊机、切割机等 都用于放线定固。
