马来酸酐接枝聚丙烯

工艺参数
设定为 Ⅰ 区: 155 ℃、 Ⅱ 区: 165 ℃、 Ⅲ区: 185 ℃、 Ⅳ区: 190 ℃、Ⅴ 区: 195 ℃、 Ⅵ 区: 190 ℃、 Ⅶ区: 180 ℃、 过渡段 Ⅰ区: 175 ℃、 机头: 170 ℃;挤出机喂料转速为 10 r/min、 双螺杆转速为 30 r/min、 单螺杆转 速为 10 r /min。
马来酸酐接枝聚丙烯的制备
将马来酸酐 (MAH)与过氧化二异丙苯 (DCP) 按配方比例混合 ,并用试剂丙酮完全溶解 ,待 用。再将溶液倒入称量好的聚丙烯中 ,用高 速混合机加热搅拌 5min使其充分混和。将 混合物加入双阶螺杆挤出机组 ( JSH30 /SJ45) ,在熔融挤出的同时达到接枝目的。
过氧化异丙苯(DCP)：0.3份； 跃江化工 牌号80-43-3 28000.00元/套
抗氧剂1010 0.4份
迪龙 牌号6683-19-8 Fra Baidu bibliotek0000.00元/吨
估价 ：13元/KG

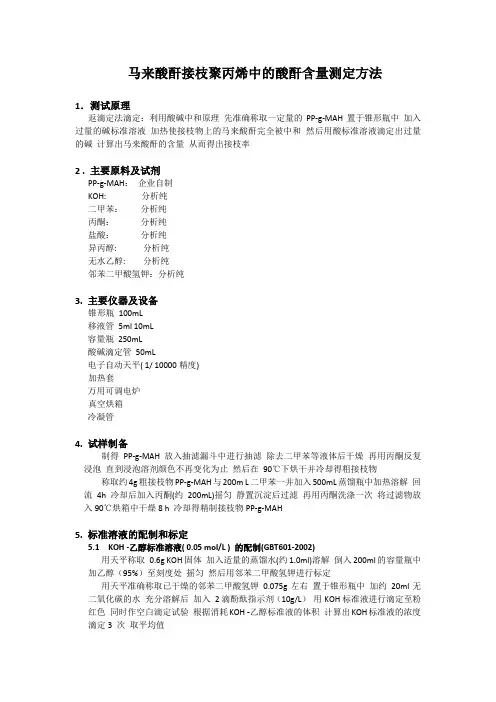

通过图 2看出 ,当 DCP量为 0 . 3份时 ,MAH的量为 4份 ,接枝率为 0 . 836%;DCP量为 0 . 2份 ,MAH的量为 7份时 ,接枝率为 0 . 835%。考 虑生产原料的造价以及 MAH量多时所带来的污染问题 ,认为 DCP 用量为 0 . 3份、 MAH用量为 4份是比较切合实际的最佳比例。
目录
1.熔融接枝介绍 2.马来酸酐接枝聚丙烯改性机理 3.PP-g-MAH的配方 4.马来酸酐接枝聚丙烯的制备 5.工艺参数
熔融接枝介绍
将PP、单体、引发剂等在一定条件下共混 挤出，反应过程在PP熔点以上，一般为 190～230℃。熔融接枝可以在单螺杆挤出 机、 双螺杆挤出机等中进行。熔融接枝由 于其操作简便经济、 无需回收溶剂、 成本 低、 产物无需后处理以及适合连续工业化 生产而成为目前采用的主要方法，可实现 工业化连续生产。
马来酸酐接枝聚丙烯改性机理
1.引发剂受热分解 2.形成大分子自由基 3.与接枝单体MAH反应 4.自由基转移 5.自由基偶合
可参见课本P32
PP-g-MAH的配方
原料：
聚丙烯粒料：100份； 大连石化 牌号T30S
12600元/吨
马来酸酐(MAH)：4份； 宝利龙 牌号A1018 18500元/公斤
