西门子变频器使用过程中的注意事项

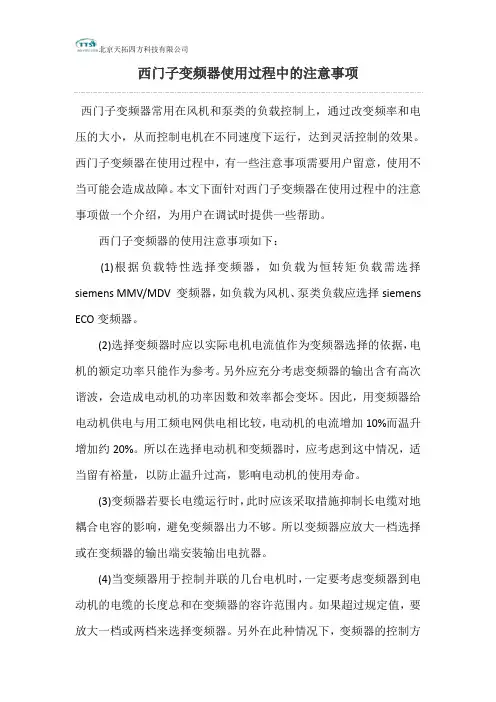

西门子变频器使用过程中的注意事项西门子变频器常用在风机和泵类的负载控制上，通过改变频率和电压的大小，从而控制电机在不同速度下运行，达到灵活控制的效果。

西门子变频器在使用过程中，有一些注意事项需要用户留意，使用不当可能会造成故障。

本文下面针对西门子变频器在使用过程中的注意事项做一个介绍，为用户在调试时提供一些帮助。

西门子变频器的使用注意事项如下：(1)根据负载特性选择变频器，如负载为恒转矩负载需选择siemens MMV/MDV 变频器，如负载为风机、泵类负载应选择siemens ECO变频器。

(2)选择变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。

另外应充分考虑变频器的输出含有高次谐波，会造成电动机的功率因数和效率都会变坏。

因此，用变频器给电动机供电与用工频电网供电相比较，电动机的电流增加10%而温升增加约20%。

所以在选择电动机和变频器时，应考虑到这中情况，适当留有裕量，以防止温升过高，影响电动机的使用寿命。

(3)变频器若要长电缆运行时，此时应该采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不够。

所以变频器应放大一档选择或在变频器的输出端安装输出电抗器。

(4)当变频器用于控制并联的几台电机时，一定要考虑变频器到电动机的电缆的长度总和在变频器的容许范围内。

如果超过规定值，要放大一档或两档来选择变频器。

另外在此种情况下，变频器的控制方式只能为V/F控制方式，并且变频器无法保护电动机的过流、过载保护，此时需在每台电动机上加熔断器来实现保护。

(5)对于一些特殊的应用场合，如高环境温度、高开关频率、高海拔高度等，此时会引起变频器的降容，变频器需放大一档选择。

(6)使用变频器控制高速电机时，由于高速电动机的电抗小，高次谐波亦增加输出电流值。

因此，选择用于高速电动机的变频器时，应比普通电动机的变频器稍大一些。

(7)变频器用于变极电动机时，应充分注意选择变频器的容量，使其最大额定电流在变频器的额定输出电流以下。

变频器使用注意事项

变频器使用1、必须正确选择变频器。

2、认真阅读产品使用说明书，并按说明书的要求接线、安装和使用。

3、变频器装置应可靠接地，以抑制射频干扰，防止变频器内因漏电而引起电击。

4、用变频器控制电机转速时，电机的温升及噪声会比用网电（工频）时高；在低速运转时，因电机风叶转速低，应注意通风冷却或适当减低负载，以免电机温升超过允许值。

5、供电线路的阻抗不能太小。

变频器接入低压电网，当配电变压器容量超过500KVA，或配电变压器容量大于变频器容量10倍时，或变频器接在离配电变压器很近的地方时，由于回路阻抗小，投入瞬间对变频器产生很大的涌流，会损坏变频器的整流元件。

当线路阻抗较优小时，应的变压器和变频器间加装交流电抗器。

6、当电网三相电压不平衡度大于3%时，变频器输入电流的峰值就很大，会造成变频器及连接线过热或损坏电子元件，这时也需加装交流电抗器。

特别是变压器为V形接法时更为严重，除在交流侧加装电抗器外，还需在直流侧加装直流电抗器。

7、不能因为提高功率因数而在进线侧装设过大的电容器，也不能在电机与变频器间装设电容器，否则会使线路阻抗下降，产生过流而损坏变频器。

8、变频器出线侧不能并联补偿电容，也不能为了减少变频器的输出电压的高次谐波而并联电容器，否则可能损坏变频器。

为了减少谐波，可以串联电抗器。

9、用变频器调速的起动和停止，不能用断路器及接触器直接操作，而应用变频器的控制端子来操作，否则会造成变频器失控，并可能造成严惩后果。

10、变频器与电机间一般不宜加装交流接触器，以免断流瞬间产生过电压而损坏变频器。

若需加装，在变频器运行前，输出接触器应先闭合；而在断开前，变频器应先停止输出。

11、对于变频器驱动普通电机做恒转矩运行的场合，应尽量避免长期低速运行，否则电机散热效果变差，发热严重。

如果需要以低速恒转矩长期运行，就必须选用变频电机。

12、对于提升负载、频繁起停的场合，会有负转矩产生，需适当参数的制动电阻，否则变频器将因过电流或过电压故障而跳闸。

西门子变频器G驱动并联

输入侧电流平衡控制: 输入侧电流平衡控制
◇ 软件没有输入侧电流补偿控制功能 ◇ 输入侧电缆尽量对称包括粗细长度输入侧电缆尽量对称包括粗细, ◇ 2%的输入电抗器必须选择用于解耦的输入电抗器必须选择,用于解耦的输入电抗器必须选择并联的电流降容系数为7.5% ◇ 并联的电流降容系数为变压器对称,Dy5D0,Dy11D0, ◇ 变压器对称短路阻抗大于4%等短路阻抗大于等
◇ ALM主从必须电气隔离主从必须电气隔离 ◇ 从ALM二次侧不能接地二次侧不能接地 ◇ 工作模式为主从,主电压控制从电流控制工作模式为主从主电压控制,从电流控制主电压控制 ◇ 主ALM二次侧可以和TN 二次侧可以IT和二次侧可以
◇ 工作模式为主从主电压控制从电流控制电流设工作模式为主从,主电压控制从电流控制,电流设主电压控制,从电流控制定点从主装置通过SLAVE-T-SLAVE方式到从站方式到从站. 定点从主装置通过方式到从站主从模式可切换. 主从模式可切换
宝钢人才开发院创新论坛
S120整流单元冗余系统整流单元冗余系统ALM-2 整流单元冗余系统
◇ 对ALM:电流降容电流降容5%, 需要整流变压器需要整流变压器电流降容 ◇ 对ALM:每个每个ALM能予充电所有电容能予充电所有DC电容每个能予充电所有 ◇ ALM主从必须电气隔离主从必须电气隔离 ◇ 从ALM二次侧不能接地二次侧不能接地 ◇ 主ALM二次侧可以和TN,建议二次侧可以IT和建议IT 二次侧可以建议 ◇ 工作模式为主从主电压控制从电流控制电流设工作模式为主从,主电压控制从电流控制,电流设主电压控制,从电流控制定点从主装置通过SLAVE-T-SLAVE方式到从站方式到从站. 定点从主装置通过方式到从站主从模式可切换. 主从模式可切换

变频器的使用注意事项

变频器的使用具有自己的特点，在使用的过程中和其他的部件进行良好的调试工作，这样才能够避免使用时带来的事故的隐患。

再是用变频器的时候一定要遵照专业的说明书的要求来进行使用，并且在使用的时候应该注意电缆的使用，在金属的管道中敷设是最为安全的防范，在设备的两端进行电缆的安装。

对于变频器中电缆的使用和安装有一定的要求的，并且电缆的屏蔽使用状态良好的情况下才能进行安装的工作，在使用时电缆的长度一定要是在五十毫米之间的距离，然后将变频器的两端进行合理的调配调配到理想的家督就可以进行接线安装了，并且在安装的过程中要不断的进行调试，确保安全。

很多的变频器在使用的过程中有漏电的现象产生，如果有这样的现象一定要将两边的端子进行重新的定位，一直到他的电位准确之后再进行使用和调配，以最好的效果进行使用，这样才是进行调配的真正的目的。

那么对于变频器的使用人们一定要考虑到专业的方向，只有专业才能够更好的进行使用。

文章来源中国电器交易网。

变频器操作规程及注意事项..

二、操作规程
（三）其他可供选择的操作模式
1、本机控制、计算机给定、闭环运行 2、远程控制、模拟给定、闭环运行
3、本机控制、模拟给定、开环运行
4、远程控制、计算机给定、开环运行 5、本机控制、模拟给定、闭环运行 6、远程控制、计算机给定、闭环运行 7、本机控制、软启动运行 8、远程控制、软启动运行
三、操作注意事项
（一）对操作人员的基本素质要求
1、具有基本的电工基础知识； 2、具有高压电工执业许可证书； 3、经过北京利德华福公司组织的理论和实际操作培训并合格。
三、操作注意事项
（二）日常操作
1、变频器为高压危险装置，任何操作人员必须按照操作规程进行操作； 2、需要给变频器送电时，必须先送控制电源，变频器自检正常后给出“高压合闸允许”信号后，方可给变频器送高压电； 3、需要切断变频器电源时，应先断高压电，再断控制电； 4、切断控制电源后，要把UPS开关同时关掉，否则UPS过度放电将导致UPS损坏； 5、使用液晶屏时，只需用手指轻触即可，严禁使劲敲击或用硬物点击，并严禁任何无关人员任意指点液晶屏，以防产生误操作； 6、变频器出现轻故障（比如冷风机故障、控制电源掉电等）时，虽然不会立即停机，但必须及时处理，否则会演变成重故障，导致停机； 7、严格保证变频器运行的环境温度不超过40℃，否则会影响变频器的寿命，运行安全不能保证； 8、变频器所有参数在设备交付运行前都已进行合理设置，用户不得随意更改。如果确需要更改，请事先和北京利德华福电气技术有限公司技术工程人员联系。
（六）工频倒至变频
旁路开关柜有多种形式，这里仅以最常见的一拖一手动旁路柜进行说明。
变频器的操作顺序：
1、分断用户高压真空开关QF； 2、拉开工频旁路隔离开关QS3；

变频器同时一拖多电机时要注意的6个问题

变频器同时一拖多电机时要注意的6个问题一台变频器同时带几台甚至几十台电机，所有电机的速度都由同一台变频器的输出频率控制，理论上所有电机的速度是一致的，并且能保证同时升速与降速。

但是由于电机制造上的差异，或者电机所带负载大小的不同，每台电机的实际运行速度是有差异的，并且系统内没有纠正这种差异的机制，也无法安装纠正差异的机构，所以在一些设备之间没有连接的场合，这种控制方法肯定会产生积累误差。

把变频器看成供电电源，在一些刚性连接的系统中，运转得稍快的电机，负载会重;而运转得稍慢的电机负载会轻。

但因是同一个变频器驱动，负载重的转差率变大，负载轻的转差率变小，这样就会有一定的自动纠正能力，最终会使各台电机保持同步运行，但是负载分配是不均匀的，一般在选择电机时要把电机功率放大一级。

一台变频器同时拖动多台电机时应注意如下问题：注意事项一所带电机的功率不能差异太大，一般不要相差二个功率等级以上。

注意事项二电机最好是同一个厂家生产制造，如果是同功率的电机，最好是同一批次的，以保证电机特性的一致，最大程度使电机的转差率(定子旋转磁场转速与转子转速之差)一致，以保证良好的同步性能。

注意事项三充分考虑电机电缆的长度，电缆越长，电缆之间或电缆对地之间的电容也越大，变频器的输出电压含有丰富的高次谐波，所以会形成高频电容接地电流，对变频器的运行产生影响。

电缆的长度以接在变频器后的所有电缆的总长度计算。

保证电缆的总长度在变频器允许的范围。

必要的时候，应在变频器的输出端安装输出电抗器或输出滤波器。

注意事项四变频器一拖几只能工作于V/F控制方式(相对于矢量控制方式)，并且选择合适的V/F曲线。

变频器的额定工作电流应大于所有电机额定电流的总和的1.2倍以上。

注意事项五为了保护电机，每台电机前应安装热继电器，不推荐安装空气开关。

这样在电机过载时可以不断开主回路，避免在变频器运行中断开主回路时对变频器本身的影响。

注意事项六对于需要快速制动的应用场合，为了防止停止时产生过电压，应加制动单元和制动电阻;有的小功率的变频器已内置制动单元，因此只需接制动电阻即可。

PLC与变频器组合应用时要注意的问题
