徕卡电子水准仪原始数据解析与平差
徕卡DNA03电子水准仪使用方法及限差设置

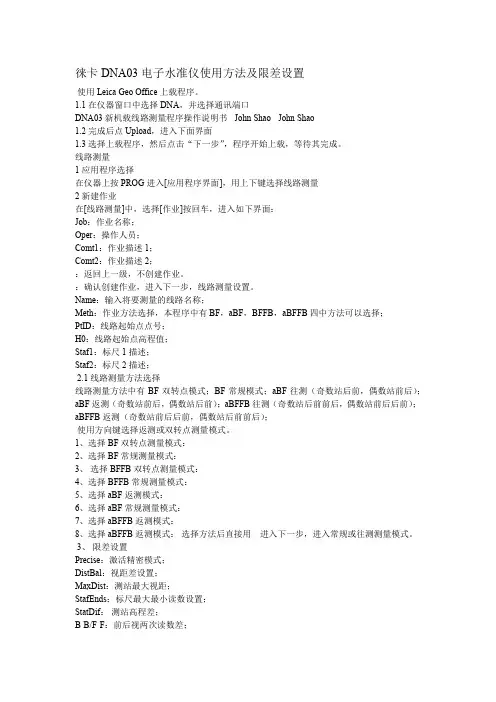

徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择；PtID：线路起始点点号；H0：线路起始点高程值；Staf1：标尺1描述；Staf2：标尺2描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式：2、选择BF常规测量模式：3、选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
3、限差设置Precise：激活精密模式；DistBal：视距差设置；MaxDist：测站最大视距；StafEnds：标尺最大最小读数设置；StatDif：测站高程差；B-B/F-F：前后视两次读数差；DistB-F：测站前后视距差；TurnDif：转点差；3.1限差值设置在打开上述限差后，使用定位键，选择值，进行限差值设定。
最新徕卡DNA03电子水准仪数据传输及处理操作步骤
.

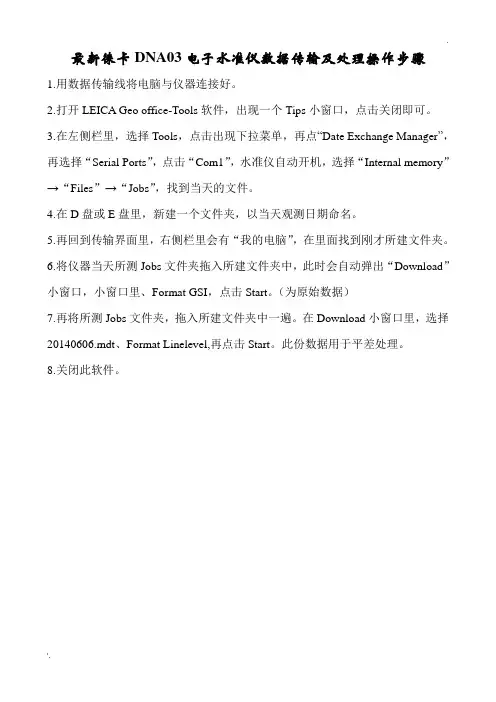

'. 最新徕卡DNA03电子水准仪数据传输及处理操作步骤
1.用数据传输线将电脑与仪器连接好。
2.打开LEICA Geo office-Tools软件，出现一个Tips小窗口，点击关闭即可。
3.在左侧栏里，选择Tools，点击出现下拉菜单，再点“Date Exchange Manager”，再选择“Serial Ports”，点击“Com1”，水准仪自动开机，选择“Internal memory”→“Files”→“Jobs”，找到当天的文件。
4.在D盘或E盘里，新建一个文件夹，以当天观测日期命名。
5.再回到传输界面里，右侧栏里会有“我的电脑”，在里面找到刚才所建文件夹。
6.将仪器当天所测Jobs文件夹拖入所建文件夹中，此时会自动弹出“Download”小窗口，小窗口里、Format GSI，点击Start。
（为原始数据）
7.再将所测Jobs文件夹，拖入所建文件夹中一遍。
在Download小窗口里，选择20140606.mdt、Format Linelevel,再点击Start。
此份数据用于平差处理。
8.关闭此软件。
电子水准仪 徕卡sprinter250 科傻平差
欢迎使用徕卡sprinter250/350电子水准仪，为了你能更快熟悉和掌握本机特性本章，主要讲解sprinter250/350后期内业上的数据下载，电子表格生成，及利用第三方软件进行数据平差一. 数据下载找到正确的端口，进行数据下载sprinter250/350只能用自带的（水晶头+USB）线揽进行数据下载1.电脑上安装好（水晶头+USB）的驱动2.安装数据下载软件sprinter Dataloader中文版3.水晶头连接仪器电池仓端口，USB端连接电脑4.打开sprinter Dataloader软件5.点击第二步之后，会弹出对话框，找到E-RECORD.TXT的文件，单独将其复制粘贴到桌面，重新命名（项目，或者时间）例如：20180224.TXT 以待备用二. 电子表格生成sprinter250/350电子表格的生成需要用到一个新的软件（sprinter Format格式转换软件），请在仪器配送的光盘或在官网上下载1.打开sprinter Format软件2.点击第三步打开数据，找到桌面上的并打开20180224.TXT，选择相对应线路，点击就可以生成表报了3.报表样式三．高程数据平差（第三方平差软件科傻）通过查看生成的电子表格，每一站的高差，每一站的距离（前距+后距）都是已知，就可以通过科傻进行平差1.编制科傻高程平差所需的in1文件格式(每测段的高差+每测段的距离通过电子表格查询到) 进行如下编制注意单位A1,500.000A1,A2,1.300（m）,0.5（km）A2,A3,1.200,0.5A3,A1,-2.501,0.82.通过科傻即可查询闭合差、平差结果、平差报告3.由于涉及测量学科知识，在此不再多做论述。
关于科傻平差相关问题，可联系本人私下交流4.科傻平差软件是一款实用的平差软件，对于电子水准仪而言，只要能生出电子表格来，我们都可以用其数据经整理后，再用其平差。
莱卡电子水准仪操作规程
莱卡电子水准仪操作规程第一篇：莱卡电子水准仪操作规程电子水准仪操作规程1.仪器的安置1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。
将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。
2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。
3.移动脚架腿，并转动基座脚螺旋。
4.伸缩脚架腿整平水准器。
5.通过水准器的指示，转动基座脚螺旋以精确整平仪器。
6.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。
7.前后视距尺寸不超过五十米,标尺的方法是,应让水准气泡的面朝上。
2.使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书John Shao 1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量 2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择；PtID：线路起始点点号；H0：线路起始点高程值；Staf1：标尺1描述； Staf2：标尺 3.描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1.选择BF双转点测量模式：2、选择BF常规测量模式： 3.选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
DNA03电子水准仪线路测量步骤及平差表
使用徕卡DNA03电子水准仪线路测量步骤及平差表1、将仪器架设完毕，整平，开机，按程序键“PROG”进入程序，选择“3 线路测量”然后回车，进入线路测量页面；2、进入线路测量后选择第一项“作业”，按回车键进入，按左右方向键可以选择已有的作业，或者将光标移动至下方“增加”处，按回车添加一个作业，输入作业名回车；3.、返回线路测量后进入第二项“线路”，输入线路名称，第二行处选择测量方法（aBFFB：二等水准要求，可根据实际要求选取相应测量方法），第三行输入起始点点号，第四行为高程，输入完成后按回车确定（线路名称不能与已有线路名相同）；4、返回线路测量后选择第三项“设置限差”5、按回车进入限差数据输入界面。
翻译如下：[输入限差]1/2累计视距差 3.00 m最大视距50.00 m 最大标尺读数 2.5000 m 最小标尺读数0.5000 m 最大测站高差之差0.0003 m翻译如下：[输入限差]2/2前、后视同一标尺两次读数的最大差值0.00020 m单站前后视视距差最大值 1.00 m最短视距0.00 m以上限差根据测量水准要求，自行设置6、选择第四项“开始”，进入线路测量，首先确认设置信息，没问题后按回车键进入测量。
7、此时进入测量页面，修改“PtID:A1”为控制点，此处以E033为例同时修改“H：0.0000m”为E033的控制高程。
注意⇑指向“BFFB FBBF”中的B，代表后视。
8、测量过程中若遇到超限情况时可选择“重测”，进行本站的重新测量。
9、线路测量完成后，数据是储存在仪器中的，此时可以用数据线导出数据，本文介绍将数据导入IC卡，通过读卡器读取数据到水准处理软件上。
按“DATA”健进入数据管理器查看数据修改、创建、查看和删除作业数据、测量成果、已知点数据和编码表。
初始内存删除全部存储器、单个作业或单个存储区（已知点、测量成果）内存信息作业信息和存贮状况信息。
数据输出把测量数据、某项作业的已知点数据通过接口从内存输出到PC 卡。
徕卡DNA03电子水准仪数据处理探讨

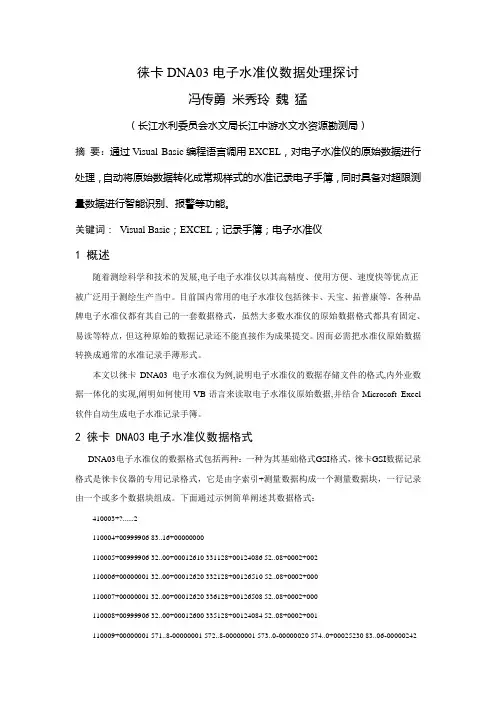

徕卡DNA03电子水准仪数据处理探讨冯传勇米秀玲魏猛（长江水利委员会水文局长江中游水文水资源勘测局）摘要：通过Visual Basic编程语言调用EXCEL，对电子水准仪的原始数据进行处理，自动将原始数据转化成常规样式的水准记录电子手簿，同时具备对超限测量数据进行智能识别、报警等功能。
关键词：Visual Basic；EXCEL；记录手簿；电子水准仪1 概述随着测绘科学和技术的发展,电子电子水准仪以其高精度、使用方便、速度快等优点正被广泛用于测绘生产当中。
目前国内常用的电子水准仪包括徕卡、天宝、拓普康等，各种品牌电子水准仪都有其自己的一套数据格式，虽然大多数水准仪的原始数据格式都具有固定、易读等特点，但这种原始的数据记录还不能直接作为成果提交。
因而必需把水准仪原始数据转换成通常的水准记录手薄形式。
本文以徕卡DNA03电子水准仪为例,说明电子水准仪的数据存储文件的格式,内外业数据一体化的实现,阐明如何使用VB语言来读取电子水准仪原始数据,并结合Microsoft Excel 软件自动生成电子水准记录手簿。
2 徕卡 DNA03电子水准仪数据格式DNA03电子水准仪的数据格式包括两种：一种为其基础格式GSI格式，徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
下面通过示例简单阐述其数据格式：410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242 110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941 以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。
徕卡DNA电子水准仪GSI-格式数据含义说明
徕卡电子水准仪格式数据含义说明一、往测数据?…………………………（一）第二行：已知高程点点号；：已知高程点高程.注：已知高程点点号和高程都需要观测者手动输入，必须正确无误，否则所测各点地高程都是错误地，只能保证高差值是正确地.（二）第三行至第七行是第一测站地相关测量信息（如下）：、第三行：第一次后视：后视点点号；…：后视距离；：后尺读数.、第四行：第一次前视：前视点点号；…：前视距离；：前尺读数.、第五行：第二次前视：前视点点号；…：前视距离；：前尺读数.、第六行：第二次后视：后视点点号；…：后视距离；：后尺读数.、第七行：本测站相关信息：本测站前视点号；：本测站高差之差（两次高差之差，其值[(第一后尺读数第一前尺读)(第二后尺读数第二前尺读数)]）；：高差之差累计值（其值本站高差之差上一测站高差之差）；：前后视距累计差（其值本测站前后视距差地平均值[(第一后视距离第一前视距离)(第二后视距离第二前视距离)]上一测站时地前后视距累计差）; ：起始点至本测站前视点地距离；：本测站前视点地测量高程.注：本测站地观测方式为：后—前—前—后.（三）第七至第十一行是第二测站地相关测量信息（如下）：、第八行：第一次前视：前视点号；…：前视距离；：前尺读数.、第九行：第一次后视：后视点号；…：后视距离；：后尺读数.、第十行：第二次后视：后视点号；…：后视距离；：后尺读数.、第十一行：第一次前视：前视点号；…：前视距离；：前尺读数.、第十二行：本测站相关信息：本测站前视点号；：本测站高差之差（两次高差之差，其值[(第一后尺读数第一前尺读)(第二后尺读数第二前尺读数)]）；：高差之差累计值（其值本站高差之差上一测站高差之差）；：前后视距累计差（其值本测站前后视距差地平均值[(第一后视距离第一前视距离)(第二后视距离第二前视距离)]上一测站时地前后视距累计差）; ：起始点至本测站前视点地距离；：本测站前视点地测量高程.注：本测站地观测方式为：前—后—后—前.（四）以后往测各测站地数据所代表地含义与上述类同.二、返测数据?…………………………（一）第二行：返测起点点号；：返测起点高程注：返测起点地高程不是地原有标准高程，而是往返地终点地测量高程.（二）每一测站地数据含义与往测时地相同.三、数据显示说明：？……、、、、…、、、、..、都不是所需数据，只是一种数据格式地显示设置，真正需要地是它们后面地正负值，如、、，其正确值为，，.无小数点是数据显示设置要求，但所有地数据显示都保留了五位有效数字.四、观测中需注意地事项：、仪器操作步骤：（）应用程序下：点击“线路测量”—点击“作业”并编辑作业名（一般按日期编写.本作业未完成需继续观测时不做编写，直接点击“开始”）—点击“增加”—点击“线路”（其线路名不做修改）编辑起始点（为已知高程点）点号和高程值—“设置”（将所有限差状态设置为“”，点击“值”并对其进行编写，）具体值参考附表，只需设置一次）—点击“开始”，对相应观测模式要确认（“”为“”时）表示“单一测量”，为“”时表示“取所有观测值地平均值”，为“”表示“取所有观测值地中间值”，为“平均”时表示“平均值及其标准偏差和粗差检测”），按相应观测方式进行观测.本测段完成之后进行返测时，退出作业重新进入本作业，点击“线路”—点击“增加”（以增加一天新线路作为返测线路）—编写点号（必须为往测终点点号，高程自动搜索）—点击“返测”—按相应观测方式进行观测.、观测方法：（）往测奇数站：后—前—前—后；偶数站：前—后—后—前.（）返测奇数站：前—后—后—前；偶数站：后—前—前—后.避免发生错误地方法为：第一站先观测那一水准尺，之后所有测站一律先观测这一水准尺.前提是第一次观测地方式要正确，按仪器所提示地观测顺序进行（进入测量模式后，在屏幕地上方有箭头指向，当指向时为后视，指向时为前视）.、每一测段往返测时，偶数站观测水准基点和待测高程，以减小系统误差.、点号地编写：（）新建一个作业时，必须要输入相应地起始点地点号，有时会因为其他原因使得未观测一站就退出作业，当下次进入作业时前视点地点号地递增方式不再是正确地（以上述作业为例，正确地递增方式是——，错误地递增方式是——），这会影响水准路线地水准基点点号在作业中地编制，以致测量原始数据地错误（倘若、都是水准基点，则相应水准基点地高程、高差在作业中显示错误，例如，实际高程是，但在此作业当中所测量高程为），因此在第二次进入此作业进行观测时，需要将前视点地点号改为（仪器所显示地前视点点号为），并完成第一测站地观测.完成之后会自动转到第二测站，前视点地点号依然是，而不是，此时不再改动其前视点地点号，只需退出作业再重新进一次便可.（）返测时，已知高程点和待测高程点地点号与往测相一致.（）一测段线路中间有待测高程点时，需要编写点号.不退出作业时点号地递增方式是正确地，若退出作业后再重新进入作业时，各个操作如（）所述改动即可.（）点号在—格式数据中地显示与仪器、格式数据中地显示不同，相应地显示为：为.其原因是为了满足—格式所要求地数据显示为位数.、往返测一般在同一作业下进行观测.返测时仪器操作步骤为：增加一条线路（原往返测线路为，增加地线路名故为，只是线路名地尾数发生变化，此操作只需点击增加便可，其他工作由仪器自动完成），正确输入返测起始点点号，仪器自动搜索该点高程，完成后点击返测，并确认测量模式，此时仪器自动进入返测界面，按提示操作即可.、如因其他原因使返测需新建作业时，输入起始点地点号必须是往测终点点号，起始点高程必须是往测终点地测量高程，而不是原有地标准高程.、当仪器显示超限时，必须重测，不可忽略.、因不满足测量条件（小于最小读数或大于最大读数）退出该测回时，按“”“”“”以返回，或直接退出“线路测量程序”，并重新进入该程序（需注意前视点地点号是否正确，如不正确则改编）.附表：徕卡电子水准仪各项限差设置表名称说明限差值前后视距累计前后视最大视距水准尺最大读数水准尺最小读数最大测站差之差两次观测值之差前后视距差前后视最小视距。
徕卡电子水准仪水准计算表说明【完整版】
徕卡电子水准仪水准计算表说明【完整版】
(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）
徕卡电子水准仪原始数据解析与平差
数据导入使用说明
©版权归西南交通大学测绘工程张勇所有
第一步：在Excel2007中点击“数据〞选项卡选择“自文本〞
弹出
把下面的“文件类型〞选择“所有文件〔*.*〕〞
然后查找相应的以“.gsi〞为拓展名的徕卡电子水准仪原始数据文件弹出
也可使用把所有原始数据全部复制后，在表格里粘贴，然后选择“粘贴选项〞里的文本导入向导
第二:选择“固定宽度〞
点击下一步在里面分划数据，分成如下图：
图一
〔把那个上下滑块向下滑动一点就出现如“图二〞那样的形式〕
图二
第三步：点击下一步
以那样的形式选择“忽略列〞和“常规〞第四步：点击完成弹出
点击确定就OK了，如果数据格式正确，那么导入的数据不会超出有颜色的地方如图：
方法二：直接用数据刷新方法
在excel2007里，点击数据选项卡点击全部刷新弹出对话框
在里面找到自己要解析的文件“*.gsi〞文件名可以随意，用的时候就把默认的文件名删了就行。
〔这种方法大大方便了数据的导入〕
其余的就不用多说了，大家一看就明白。
PS.还有一个注意的就是要启用里面的自动连接，因为表格直接穿在链接测站为偶数站观测顺序为 aBFFB
张勇。
leicadna03数字水准仪及其精度测试
Leica DNA03数字水准仪及其精度测试张志勇（嘉兴市规划设计研究院浙江嘉兴314001）摘要对数字水准仪的原理进行了阐述。
介绍了Leica DNA03数字水准仪的主要技术指标、特点及各种测量功能，并对仪器进行了野外精度测试，得出了Leica DNA03数字水准仪适用于精密水准测量的结论。
关键词数字水准仪；精度测试DNA03数字水准仪是徕卡公司继NA3003数字水准仪后于2002年5月向中国市场投放的新型数字水准仪。
仪器极具特色，测量性能佳，中文菜单显示，操作方便，符合中国国家水准测量规范，增加了数据加密、间歇测量等功能。
本文对数字水准仪的原理进行了阐述，介绍了Leica DNA03数字水准仪的主要技术指标、特点及各种测量功能，通过对仪器进行野外精度测试，说明Leica DNA03数字水准仪完全适用于精密水准测量。
1数字水准仪的基本原理数字水准仪又称电子水准仪，具有与自动安平水准仪相同的光学机械结构，采用了典型的交叉吊带光学机械补偿器（如图1—1所示），它融光机电技术、图象处理技术、计算机技术于一体，以条码间隔影像信息与参考信号进行数字图像处理的原理，自动采集数据、信息处理和获取自动记录观测值，从而实现了水准测量的自动化。
数字水准仪水准标尺采用条形码分划，代替人们眼睛读数的是光电二极管阵列（CCD探测器）。
在水准测量中，仪器完成照准调焦之后，条形码的象通过一个分光器，将光线分为两束，一束转射到传感器光电二极管阵列上，供电子读数，另一束转射到观测望远镜的分划板上，供目视观测。
目前标尺条码信号的分析和处理采用的方法（也就是自动电子读数方法）有相关法、几何法和相位法三种，三种方法在原理上有较大差别，Leica公司的数字水准仪均采用的是相关法，将储存在仪器内的基准码与传感器阵列的图象信号进行比较，仪器和标尺之间的高差即是标尺条形码象的位移量和因仪器、标尺间距离而产生的条形码象的大小的二维相关函数。
二维相关是在标尺条形码影像上先确定一个待定点，称之为目标点，以此待定点为中心选取m ? n个像素的灰度阵列作为目标区，为了在储存在仪器内的基准码影像中搜索同名影像，必须估计出该同名影像可能存在的范围，建立一个k ? l个像素的灰度阵列作为搜索区，相关的过程就是依次在搜索区中取出m ? n个像素灰度阵列，计算其与目标区的相似测度?ij，将仪器的调焦透镜位置参数作为相关搜索的初始值，当?取最大时，认为是最佳相关，该搜索窗口的条形码影像被认为是同名影像，这时标尺读数就可以确定（如图1—2所示）。
用于Leica数字水准仪的一二等水准观测数据处理程序的开发
Leica DNA03数字水准仪作为目前主流的第二代数字水准仪，被广泛的应用于测绘、建筑、交通、水利、电力等行业。
我单位在实际使用过程中自主探索，开发了具有原始数据提取、观测成果输出及水准路线平差功能的数据处理程序。
现就程序开发涉及到的技术问题进行简要的总结。
1 国家一、二等水准测量的规范要求《国家一、二等水准测量规范》规定，一、二等水准测量的观测模式应为aBFFB（交替BFFB），照准标尺的顺序如下：往、返测奇数站：后视标尺→前视标尺→前视标尺→后视标尺往、返测偶数站：前视标尺→后视标尺→后视标尺→前视标尺2 GSI文件格式简介Leica Geo Serial Interface(GSI)格式是Leica设备与计算机间进行双向通信的通用并行接口。
通过RS232接口，GSI采用简化的命令结构直接读写Leica TPS全站仪及电子水准仪等传感器内的数据记录单元。
外业观测结束后，通过 Leica Geo Office、Leica Survey Office等软件可将数字水准仪内的观测数据传输至计算机并存储为GSI文件格式，后缀名为*.GSI。
GSI文件是一种文本文件，文件内部以块（block）为基本单位。
块包含若干个以空格符分隔的数据字（data word），并以CR（回车符）或CR/LF（回车符/换行符）结束。
Leica同时提供两种不同的格式：GSI-8及GSI-16。
前者其每个数据字含16位字符。
后者可用于存储UTM坐标、属性、点号等大容量数据，其结构与GSI-8类似，但每个数据字包含24位字符。
此外，每个GSI-16块以字符“*”开头。
本程序基于GSI-8格式开发，对GSI-16格式暂不讨论。
每个GSI-8数据字的前7位为信息字符 (information characters)，其后的8位为数据字符(data characters)，末尾1位空格用作数据字之间的分隔符，如图1所示。
GSI-8内每个数据字（data word）的开头2至3个字符称为字索引（Word Index，WI），其值标示了用于Leica数字水准仪的一二等水准观测 数据处理程序的开发◆ 胡 军 张 杰 肖 凯（青海省第二测绘院, 青海西宁 810001）摘 要：本文概要总结了Leica GSI数据格式，并介绍了用于Leica DNA03/DNA10数字水准仪的一、二等水准观测数据处理程序的功能、模块构成、关键模块流程、测试结果等方面的技术问题。
电子水准仪数据处理及平差软件说明
电子水准仪数据处理及平差软件用户手册1引言1.1编写目的《“电子水准仪数据处理及平差软件”用户操作手册》是京沪高速铁路沉降观测评估软件之一“电子水准仪数据处理及平差软件”的使用说明，能够指导测量技术人员正确使用“电子水准仪数据处理及平差软件”。
1.2背景为了满足京沪高速铁路线下沉降变形观测与评估的需要，适应铁路施工与评估单位对其数据处理的要求，中铁二院工程集团有限责任公司研制了自主版权的“电子水准仪数据处理及平差软件”。
2软件的功能和性能2.1软件功能和适用范围电子水准仪数据处理及平差软件，是专为我国京沪高速铁路线下沉降观测评估而设计的电子水准仪数据处理与高程平差计算软件。
2.1.1软件的主要功能有：1、根据需要选择工作路径；2、根据设置生成高差文件；3、生成平差文件；4、输出观测手簿；5、闭合环自动搜索与闭合差计算；6、网平差处理与成果输出；2.1.2软件的主要输出内容包括：1、可输出高程控制网测段实测高差数据；2、可输出网点高程平差值及其精度；3、可输出网点高差改正数、平差值及其精度；4、可输出高程控制网平差后的验后单位权中误差；5、可输出高程控制网外业观测手簿等。
2.2软件的性能结合电子水准仪使用可实现外业数据采集和与内业数据处理的一体化和自动化。
该软件具有功能全面、整体性能好、自动化程度高、通用性强等特点，能满足京沪高速铁路线下沉降观测数据处理的要求。
3运行环境3.1硬件设备“电子水准仪数据处理及平差软件”是基于WIN2000/XP/Vista操作系统开发的内业数据处理与平差计算软件，其要求硬件环境条件如下：·内存≥256MB·CPU主频≥1.0GHZ·硬盘剩余容量≥1.0G3.2支持软件“电子水准仪数据处理及平差软件”在Windows 2000/XP 操作系统下运行，且要求首先安装Microsoft .Net Compact Framework 2.0；在Windows 2000/XP/Vista操作系统下，“电子水准仪数据处理及平差软件”的“输出观测手簿”功能均要求用户微机上安装Microsoft office Excel 2003软件或更高版本的Excel软件。
徕卡DNA03电子水准仪使用方法及限差设置
徕卡DNA03电子水准仪使用方法及限差设置以下是徕卡DNA03电子水准仪的使用方法及限差设置的详细介绍：1.准备工作：-确保电子水准仪的电池电量充足，以免过程中断电。
-检查设备的各个部件是否完好，如电池仓、观测窗口、光学系统等。
-将水准仪放置在平稳的基准面上，使用手轮调整仪器的水平。
2.设置基准点：-在仪器的观测窗口中寻找参考点，确保其水平。
-使用水准仪的调焦手轮，将图像调整到清晰，以确保精确观测。
-将基准点放置在观测窗口中心，并确保其在比例尺上对齐。
3.进行观测：-将仪器靠近待测点，并确保其水平。
-调整发射平面，使其覆盖待测点。
-使用测量棒或测量杆等测量工具，将测量点的高度读数输入到水准仪中。
-重复以上步骤，以获得多个测量点的高度数据。
4.限差设置：-徕卡DNA03电子水准仪可以根据实际需求来设置限差。
-在仪器的菜单中，找到限差设置选项，进入设置界面。
-根据需要，设置高差的限差范围。
限差可以设置为正负值，表示高差的允许范围。
-设置完成后，保存设置并退出菜单。
需要注意的是，在使用水准仪进行测量时，应尽可能减小观测误差。
以下是一些较常见的注意事项：1.环境条件：水准仪的测量结果可能受到环境因素的影响，如风力、温度、湿度等。
在测量过程中，应尽量避免这些因素对仪器的干扰。
2.操作注意：在进行观测时，应轻拿轻放，避免碰撞或抖动。
同时，还应注意保持仪器的稳定和水平，以获得更准确的测量结果。
3.校准：定期对水准仪进行校准是保持测量精度的重要步骤。
校准过程中应注意操作规范，并按照校准手册的指导进行。
4.数据记录：在测量过程中，应及时记录测量数据，并进行数据处理和分析。
这有助于提高测量结果的可靠性和准确性。
总结起来，徕卡DNA03电子水准仪的使用方法相对简单，但仍需遵循一定的操作规范和注意事项。
相关的限差设置可以根据实际需求进行调整，以满足具体的测量要求。
LGO徕卡数据处理 说明
说明：
1。
打开LGO，点击“项目”
2．在空白处，点击右键，选择“注册”
3．选择我们处理过的徕卡数据工程文件的保存目录，此处以“ss”为例，选择好后，确定
4．打开SS工程文件后，点“结果”，在“基线”处可以查看基线处理情况
5．点击最下面的工具栏中的“平差”
6．在空白处点右键“结果——〉〉网”
7．查看网平差报告中的“F-检验”接受的话，说明我们的数据处理是合格的，不接受的话需要重新进行数据分析处理
8．同时还可以查看基线的“残差”，作为数据处理的分析依据
9．还可以在平差界面下，在空白处点右键，“结果—〉〉闭合环”
10．查看闭合环信息。
Leica DNA03数字水准仪及其精度测试
Leica DNA03数字水准仪及其精度测试张志勇（嘉兴市规划设计研究院浙江嘉兴314001）摘要对数字水准仪的原理进行了阐述。
介绍了Leica DNA03数字水准仪的主要技术指标、特点及各种测量功能，并对仪器进行了野外精度测试，得出了Leica DNA03数字水准仪适用于精密水准测量的结论。
关键词数字水准仪；精度测试DNA03数字水准仪是徕卡公司继NA3003数字水准仪后于2002年5月向中国市场投放的新型数字水准仪。
仪器极具特色，测量性能佳，中文菜单显示，操作方便，符合中国国家水准测量规范，增加了数据加密、间歇测量等功能。
本文对数字水准仪的原理进行了阐述，介绍了Leica DNA03数字水准仪的主要技术指标、特点及各种测量功能，通过对仪器进行野外精度测试，说明Leica DNA03数字水准仪完全适用于精密水准测量。
1数字水准仪的基本原理数字水准仪又称电子水准仪，具有与自动安平水准仪相同的光学机械结构，采用了典型的交叉吊带光学机械补偿器（如图1—1所示），它融光机电技术、图象处理技术、计算机技术于一体，以条码间隔影像信息与参考信号进行数字图像处理的原理，自动采集数据、信息处理和获取自动记录观测值，从而实现了水准测量的自动化。
数字水准仪水准标尺采用条形码分划，代替人们眼睛读数的是光电二极管阵列（CCD 探测器）。
在水准测量中，仪器完成照准调焦之后，条形码的象通过一个分光器，将光线分为两束，一束转射到传感器光电二极管阵列上，供电子读数，另一束转射到观测望远镜的分划板上，供目视观测。
目前标尺条码信号的分析和处理采用的方法（也就是自动电子读数方法）有相关法、几何法和相位法三种，三种方法在原理上有较大差别，Leica公司的数字水准仪均采用的是相关法，将储存在仪器内的基准码与传感器阵列的图象信号进行比较，仪器和标尺之间的高差即是标尺条形码象的位移量和因仪器、标尺间距离而产生的条形码象的大小的二维相关函数。
徕卡静态数据处理及坐标转换)图解详细讲解
Leica Geo Office 使用手册－LGO后处理软件处理及坐标转换1、新建项目与原始数据输入打开LGO软件，打开项目图标，右击项目新建一个项目输入项目名称，按确定。
点击输入，输入原始数据在电脑上找到您所存放的原是数据，打开文件夹，输入选择你所需要的原始数据文件（即您在手薄中建立的作业名称），输入检查数据点名，观测时段及天线高是否输入正确，如果有错误，可直接进行修改点名和天线高。
2、基线处理以上为点输入，以下为基线处理过程。
右击空白处，选择处理参数选择显示高级参数，并可进行高度角调整。
选择附加输出，如下图点击右键，选择自动处理模式点击右键，全部选择，条状图全部变绿，再点击处理，进行基线解算，解算状态见下图解算完毕之后，检查模糊度状态，都为是，点击右键进行存储。
点击结果查看基线等信息，见下图如果有天线高或点名有误,点GPS处理-选择相应的点进行编辑进入调阅编辑，然后点击右键进行图形设置，选择数据中的GPS观测值，基线显示红色。
输入天线高，确定确定，到此为止基线处理结束。
以下为网平差处理过程。
3、网平差处理点击平差图标，在空白处点击右键选择网平差计算，进行平差计算。
平差结束后，点击右键在结果中选择网，查看平差报告，平差报告见下图查看平差报告中的F 检验，如果显示接受，则表明满足要求。
在文件中保存平差报告。
F 检验与F 检验临界值越接近越好。
如果需要WGS84的点成果，点击点图标，然后在空白处击右键选择另存为即可。
输入文件名，如果需要标题，将包含标题打勾即可，然后保存。
4、坐标转换到此为止平差过程结束。
以下是坐标转换操作流程。
在坐标转换之前，我们需要新建一个项目，用来存放已知点当地坐标。
输入项目名称，确定，项目建立完毕。
给已知点当地建一个坐标系统投影，选择坐标系统图标，右击投影，新建。
输入名称，类型选择TM，出现下图显示输入伪东坐标常数，中央子午线，带宽，然后确定。
投影建立完毕。
右击坐标系统，选择新建输入新建坐标系统的名称，地方椭球（如北京54），在此界面再选择投影类型，见下图。
莱卡TM30全站仪(水平位移详细平差步骤)doc
TM30平差步骤1.工程菜单1.1工程管理点击工程管理→新建工程→点击打开新建工程（见图1-1图1-2）（图1-1）（图1-2）2.数据准备2.1导入观测数据点击导入仪器数据→导入方向数据→导入天顶数据→导入距离数据（以上都是导入要平差的数据）（见图2-1图2-2）（图2-1）（图2-2）2.2输入气象元素点击输入气象元素→读取文件（打开观测数据，见图2-3）→输入气象元素（见图2-4）→确定（图2-3）（图2-4）2.3输入坐标数据点击输入坐标数据→提取点名（打开观测数据，见图2-5）→输入测站点的坐标（见图2-6）→保存坐标数据（图2-5）（图2-6）3.数据处理3.1设置于选项点击设置与选项→已知点选择（在“所有点的集合”窗口里面双击测站点名，“平差条件”窗口里面勾上已知边长，输入成果小数位数改成5位）→确定（见图3-1）（图3-1）3.2预处理点击预处理（在“一维网”窗口里选择“三角高程网”，在“方法选择”窗口里选择“经典自由网平差”见图3-2）→确定→天顶距测值、距离观测值（打开观测数据，见图3-3图3-4）→确定（图3-2）（图3-3）（图3-4）3.3平差距算点击平差计算（打开生成1维平差数据）（见图3-5图3-6）（图3-5）（图3-6）4.数据准备4.1导入三角高程回到数据准备→输入坐标数据→更新H(在文件类型窗口选择DET格式，打开一维平差结果)→保存坐标数据（见图4-1）（图4-1）4.2设置于选项点击设置与选项→已知点选择（在“所有点的集合”窗口里面双击测站点名，“平差条件”窗口里面勾上已知边长，“输入成果小数位数”改成5位）→确定（见图4-2）（图4-2）4.3预处理点击预处理（在“二维网”窗口里选择边角网，在“方法选择”窗口里选择经典自由网平差，见图4-2）→确定→水平角观测值、天顶距测值、距离观测值（以上三个都要打开观测数据，见图4-3）→确定（图4-2）（图4-3）4.4平差计算点击平差计算《打开2维平差数据，2维平差数据结果窗口底部最弱点的中误差不能超过规定限差（具体指标参照相关规范)，关掉2维平差数据结果窗口》(见图4-4图4-5)（图4-4）（图4-5）4.5成果表点击成果表→定义输出（在“显示DAM成果”窗口里面勾上“显示坐标XY”和“显示高程H”）（见图4-6）→确定后生成成果表（在X轴的坐标数据前加3，）（见图4-7）（图4-6）（图4-7）5.观测手薄5.1水平角手薄点击观测手薄→水平角手薄（选择对应的观测者、检查者、制表者→EXCEL观测手薄（打开观测数据）→EXCEL方向记薄（打开观测数据）→浏览（保存生成的水平角手薄）（见图5-1图5-2图5-3）（图5-1）（图5-2）（图5-3）5.2垂直角手薄点击垂直角手薄（选择观测者、检查者，→EXCEL观测手薄（打开观测数据）→浏览手薄（保存生成的垂直角手薄）（见图5-4图5-5图5-6）（图5-4）（图5-5）（图5-6）5.3边长观测手薄边长观测手薄（选择观测者、检查者，→EXCEL观测手薄（打开观测数据）→浏览手薄（保存生成的边长改正手薄）（见图5-7图5-8图5-9）（图5-7）（图5-8）（图5-9）5.4归档工程平差结果归库：（DAMTM30安装文件夹→复制工程平差结果至自己需要存放的文件夹）→最后把“成果表”里面的坐标数据带入观测资料里的数据库（本工程主要是对水工建筑物进行长期的变形监测，部分操作因人而异）。
