NDI基聚氨酯弹性体项目规划设计方案 (1)
NDI型聚氨酯微孔弹性体的性能研究
图 3 ND I型聚氨酯微孔弹性体 TGA 谱图
由图 3 可见, ND I型聚氨酯微孔弹性体在 260
图 2 异氰酸酯指数对微孔弹性体压缩强度 的影响
时几乎没有明显的热重损失 , 质量损失 5 % 时的热 分解温度为 260~ 290 , 质量损失 10 % 时的热分解 温度为 290~ 320 , 而普通聚氨酯的热分解温度为 240 , 相比之下 , ND I型聚氨酯具有更好的热稳 定性 , 能够承受高频作用力下因生热而产生的高温, 满足缓冲材料所必备的耐热性能。 2 5 动态力学性能分析 作为减震材料 , 动态粘弹性是 ND I型聚氨酯微 孔弹性体重要指标。本实验以 PCL300为扩链剂, 对 制得的 NDI型聚氨酯微孔弹性体进行动态力学分析, 并与 TDI型聚氨酯微孔弹性体对比, 结果见图 4 。 由图 4 可见 , NDI 型聚氨酯 微孔弹性体与 TD I 型聚氨酯微孔弹性体相比, 具有更低的阻尼因子 , 更 窄的阻尼温域范围 , 更小的阻尼峰面积。可以推测, 高载荷动态使用条件下, ND I型聚氨酯微孔弹性体
! 24!
聚 氨 酯 工 业 POLYURETHAN E INDU STRY
2008 年第 23 卷 第 1 期 2008. V o.l 23 N o . 1
ND I型聚氨酯微孔弹性体的性能研究
姜文英 姜志国 李效玉
*
( 北京化工大学材料科学与工程学院
100029)
摘 要 : 以 1, 5 萘二异氰酸酯 ( NDI) 、 聚己二酸丁二醇酯 ( PBA ) 为原料制备了聚氨酯预聚体 , 再与 匀泡剂 ( L580)、 扩链剂和去离子水反应制得 ND I 型聚氨酯微孔弹性体, 并对其力学性能、 耐热性 能、 动态力学性能和泡孔结构进行了探讨 。结果表明 , 当异氰酸酯指数为 1 2~ 1 3 、 采用聚己内酯 ( PCL300) 为扩链剂时, NDI 型聚氨酯微孔弹性体压缩强度较高 , 可达 1 06M Pa , 且具有优良的耐热 性能和动态力学性能 。 关键词 : 1, 5 萘二异氰酸酯; 聚氨酯; 微孔弹性体 中图分类号 : TQ 334 文献标识码: A 文章编号: 1005- 1902( 2008) 01- 0024- 03 1 2 ND I型聚氨酯微孔弹性体的制备 1 2 1 预聚物制备 在三口烧瓶中加入计量的 PBA2000, 在真空度 0 095 M Pa 、 115 下脱水 3 h ; 升温至 120 ~ 130 , 氮气保护 , 加入 NDI 100 , 反应 0 5 h生成 NCO 质量 分数为 7 9 % 的预聚物。 1 2 2 ND I型聚氨酯微孔弹性体制备 将预聚物降温至 70 , 加入匀泡剂 L 580 、 扩链 剂和去离子水, 快速搅拌 1 m in, 倒入 恒温至 110 的模具内发泡 , 然后放入 110 烘箱中熟化 24 h 后 得到制品 , 室温放置 7 d 后进行性能测试。 1 3 性能测试 压缩强度测试按 照 GB1039 密度测定按 照 GB6343 1992 标准进 行; 1995 标准进行; 热失重仪
NDI型聚氨酯弹性体的研制
１ ９ ８ ７使用 美 国博勒 飞仪 器公 司生 产 的型 号 为 Ｄ Ｖ— Ｉ Ｉ ＋Ｐ ｒ ｏ的 黏 度 仪 测 试 ；邵 氏 Ａ 硬 度 按 照 Ｇ Ｂ ／ Ｔ ５ ３ １ ． １— ２ ０ ０ ８使 用 莱 州华 银 公 司 生 产 的 型 号 为 Ｌ Ｘ
—
Ａ的邵 Ａ硬 度计 测定 ； 拉 伸 力学特 性 和撕 裂力 学
苏 丽 丽 ，姚 庆伦 ，石雅 琳 ，韦永 继
（ 黎明化工研究设计 院有 限责任公 司 ， 河南洛 阳 ４ ７ １ ０ ０ ０ ）
摘
要 ：采用 自制聚酯 多元醇合成 了可常温稳 定储存 ６个月的 Ｎ Ｄ Ｉ （ １ ， ５一秦二异 氰酸酯 ） 型预 聚体 ， 使 用该类
型预聚体 可制备 出具有 良好力学性能和回弹性 、 优 异动态力学性能的 Ｎ Ｄ Ｉ 型 聚氨 酯弹性体 ．
１ ． ２ 样 品制 备
表 １和 表 ２为 以 自制 的两 种 聚酯 多元 醇 Ｐ Ｅ Ｄ １ 和Ｐ Ｅ Ｄ ２为 原 料 所 合 成 的 两 种 牌 号 （ Ｎ Ｃ ４ ０ １ Ａ 和
Ｎ Ｃ ４ ０ ２ Ａ） 的Ｎ Ｄ Ｉ 预 聚体 ，随储 存 时 间 增 加 Ｎ Ｃ Ｏ ％
和１ ０ ０ ￣ Ｃ黏度 变 化 情 况 ．从 两 表 中可 以 看 出 ，常 温 下 随着存 放 时 间的延 长 ， 预 聚体 的 Ｎ Ｃ Ｏ ％几 乎无 变
・
４ ６・
洛 阳师 范 学 院学 报 ２ ０ １ ４年第 ２期
２ ０ １ ４年 ２月
洛 阳师范学 院学报
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｌ ｕ ｏ ｙ ａ ｎ ｇ Ｎｏ ｒ ｍａ ｌ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ
ቤተ መጻሕፍቲ ባይዱ
稳定的NDI型预聚体在聚氨酯弹性体上的应用
稳定的NDI型预聚体在聚氨酯弹性体上的应用摘要：随着经济和科技水平的提高，聚氨酯（Polyurethane，PU）弹性体具有优异的弹性、耐磨性能和较高的撕裂强度，其伸长率大、硬度范围宽、减振效果好、负载容量大且耐有机溶剂性能优异，广泛应用于工业、医疗卫生、体育用品、生活用品和军用物资等行业。
聚氨酯弹性体的合成原料主要包括低聚物多元醇、多异氰酸酯和扩链交联剂。
其中，低聚物多元醇分为聚酯多元醇和聚醚多元醇两类，聚醚多元醇（如聚四氢呋喃醚）分子中的醚键易旋转，赋予聚氨酯优异的柔韧性、低温性和耐候性等综合性能。
低不饱和度聚氧化丙烯多元醇（PPG）分子中的侧甲基有利于提高聚氨酯的回弹性，且价格低廉，在聚氨酯工业（如聚氨酯泡沫、水性聚氨酯和粘合剂）中用量最大。
然而，将PPG用于合成聚氨酯弹性体的报道很少，主要是因为在PPG的合成过程中会形成单羟基聚醚，导致不饱和度提高，所得聚氨酯弹性体的力学性能及耐热性能较差。
例如，采用聚氧化丙烯二醇（PPG-1000）合成聚氨酯弹性体的拉伸强度最高为4.78MPa。
因此，PPG型聚氨酯弹性体相关应用研究有待进一步深入。
高性能聚氨酯弹性体的制备方法主要包括共聚和共混改性。
本工作在PPG型聚氨酯弹性体合成过程中引入少量四官能度聚醚多元醇，以制备具有优异力学性能和热性能的微交联PPG型聚氨酯弹性体。
关键词：NDI；预聚体；稳定性；聚氨酯弹性体引言采用预聚体法合成聚丁二醇（PTMG）、聚己内酯（PCL）与二苯基甲烷二异氰酸酯（MDI）体系的聚氨酯弹性体。
研究了纯PTMG体系和PCL体系、扩链剂并用及PTMG/PCL并用体系之间的性能差异。
结果发现PCL体系的力学强度好于PT-MG体系，压缩永久变形小，但耐低温性能和耐磨性不如PTMG体系。
扩链剂BDO/E300并用的体系拉伸强度、撕裂强度、耐磨性好于纯BDO体系，但是压缩永久变形较大，耐低温性差。
PTMG/PCL并用后体系力学强度、耐磨性和耐低温性均变差，压缩永久变形大。
聚氨酯防水施工方案(3篇)
第1篇一、前言聚氨酯防水涂料具有优良的防水性能、耐候性、耐化学腐蚀性、耐久性等优点，广泛应用于建筑、交通、水利、化工等领域。
本方案针对聚氨酯防水施工，从施工准备、施工工艺、质量控制、安全文明施工等方面进行详细阐述。
二、施工准备1. 材料准备（1）聚氨酯防水涂料：应符合国家相关标准，质量合格。
（2）基层处理剂：应具有渗透性、增强基层粘结性能。
（3）施工工具：滚筒、刷子、刮板、剪刀、喷枪、安全帽、手套、防护眼镜等。
2. 施工人员准备（1）施工人员应具备聚氨酯防水施工经验，熟悉施工工艺和质量要求。
（2）施工人员应经过安全教育和技能培训，确保施工安全。
3. 施工现场准备（1）施工现场应具备良好的排水条件，确保施工过程中无积水。
（2）施工区域应设置安全警示标志，防止无关人员进入。
（3）施工材料应整齐堆放，便于取用。
三、施工工艺1. 基层处理（1）清除基层表面的杂物、油污、松动颗粒等。
（2）对基层进行打磨、清理，确保表面平整、无裂缝、无空鼓。
（3）对基层进行湿润，以提高聚氨酯防水涂料的粘结性能。
2. 刷涂基层处理剂（1）将基层处理剂搅拌均匀。
（2）用刷子将基层处理剂均匀涂刷在基层表面。
（3）待基层处理剂干燥后，进行下一道工序。
3. 聚氨酯防水涂料施工（1）将聚氨酯防水涂料搅拌均匀。
（2）根据施工要求，选择合适的施工工具（滚筒、刷子、刮板等）。
（3）按照施工顺序，从低处向高处、从里向外进行涂刷。
（4）涂刷时，应确保涂层均匀、无气泡、无漏涂。
（5）涂层厚度应符合设计要求，一般为1.5-2.0mm。
4. 立面施工（1）在立面施工前，应先做好水平面的防水层。
（2）在立面施工过程中，应使用刮板将涂料均匀刮涂。
（3）立面涂层厚度应符合设计要求。
5. 接缝处理（1）对施工缝、变形缝等接缝进行处理，确保密封性。
（2）使用专用密封胶或聚氨酯防水涂料进行封缝。
（3）封缝宽度应符合设计要求。
6. 完成后处理（1）施工完成后，对施工现场进行清理。

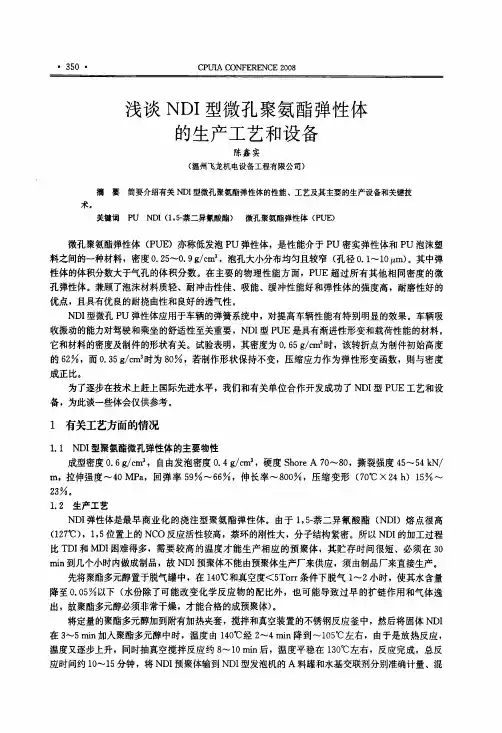

浅谈NDI型微孔聚氨酯弹性体
２．３．１特点 ①计量准：采用专利技术的调压装置，调节灵敏方便，误差≤±Ｏ．５％； ②混合匀：采用特殊结构的混合装置：性能稳定可靠，不会漏气倒料； ③温度稳：强制循环导热油加热，智能型自动控温，误差≤±２℃； ④采用特殊结构的专利混合头，保证制品达到要求的微孔结构。
中国聚氨酯工业协会第十四次年会论文集
料之间的一种材料，密度０．２５－－－０．９ ｇ／ｃｍ３，泡孔大小分布均匀且较窄（孔径０．１～ｌｏ扯ｍ）。其中弹 性体的体积分数大于气孔的体积分数。在主要的物理性能方面，ＰＵＥ超过所有其他相同密度的微 孔弹性体。兼顾了泡沫材料质轻、耐冲击性佳、吸能、缓冲性能好和弹性体的强度高，耐磨性好的 优点，且具有优良的耐挠曲性和良好的透气性。 ＮＤＩ型微孔ＰＵ弹性体应用于车辆的弹簧系统中，对提高车辆性能有特别明显的效果。车辆吸 收振动的能力对驾驶和乘坐的舒适性至关重要，ＮＤＩ型ＰＵＥ是具有渐进性形变和载荷性能的材料。 它和材料的密度及制件的形状有关。试验表明，其密度为０．６５ ｇ／ｃｍ３时，该转折点为制件初始高度 的６２％，而０．３５ ｇ／ｃｍ３时为８０％，若制作形状保持不变，压缩应力作为弹性形变函数，则与密度 成正比。
为了逐步在技术上赶上国际先进水平，我们和有关单位合作开发成功了ＮＤＩ型ＰＵＥ工艺和设 备，为此谈一些体会仅供参考。
１有关工艺方面的情况
１．１
ＮＤＩ型聚氨酯微孔弹性体的主要物性 成型密度０．６ ｇ／ｃｍ３，自由发泡密度０．４ ｇ／ｃｍ３，硬度Ｓｈｏｒｅ Ａ ７０～８０，撕裂强度４５－－－５４ ｋＮ／
NDI型聚氨酯弹性体宏观性能的研究
NDI型聚氨酯弹性体宏观性能的研究余成科;付会娟;罗建勋;毛立新;张立群【摘要】采用预聚物法合成了以聚四氢呋喃醚二醇（PTMG）、1，5-萘二异氰酸酯（NDI）、1，4-丁二醇（BIN））、三羟甲基丙烷（TMP）等为主要原料的双组分浇注型聚氨酯弹性体。
通过差示扫描量热分析、动态力学性能分析和常规力学性能分析，对NDI型聚氨酯弹性体的性能进行了研究。
结果表明，NDI型聚氨酯弹性体有良好的低温柔顺性，动态生热低、储能模量高、力学性能优异；随着预聚物中NCO基含量的增加，软段玻璃化转变温度依次降低，平台区储能模量依次上升，损耗因子逐渐降低，拉伸强度先增大后减小，硬度逐渐升高。
%Casting two-component polyurethane elastomers were synthesized polytetramethylene ether glycols （PTMG）, 1,5-naphthalene diisocyanate （NDI）, 1,4-butanediol （BDO）, and trimethylolpropane （TMP） as the main precusors. The obtained polyurethane elastomers had superior mechanical properties, good flexibility at low temperature, low dynamic heat, and high storage modulus. With increasing NCO content, the platform modulus and hardness increased, the glass transition temperature of soft segments and the loss factor reduced, while tensile strength first increased and then decreased.【期刊名称】《中国塑料》【年(卷),期】2012(000)008【总页数】5页(P40-44)【关键词】1，5-萘二异氰酸酯;聚氨酯弹性体;热性能;力学性能【作者】余成科;付会娟;罗建勋;毛立新;张立群【作者单位】北京化工大学材料科学与工程学院,有机无机复合材料国家重点实验室,北京100029;北京化工大学材料科学与工程学院,有机无机复合材料国家重点实验室,北京100029;北京化工大学材料科学与工程学院,有机无机复合材料国家重点实验室,北京100029;北京化工大学材料科学与工程学院,有机无机复合材料国家重点实验室,北京100029;北京化工大学材料科学与工程学院,有机无机复合材料国家重点实验室,北京100029【正文语种】中文【中图分类】TQ323.8聚氨酯弹性体（PUE）分子的主链是由柔性链段（软段）和刚性链段（硬段）交替组成，由于软段和硬段的热力学不相容导致了微相分离。
浅谈NDI型微孔聚氨酯弹性体
２．３．１特点 ①计量准：采用专利技术的调压装置，调节灵敏方便，误差≤±Ｏ．５％； ②混合匀：采用特殊结构的混合装置：性能稳定可靠，不会漏气倒料； ③温度稳：强制循环导热油加热，智能型自动控温，误差≤±２℃； ④采用特殊结构的专利混合头，保证制品达到要求的微孔结构。
中国聚氨酯工业协会第十四次年会论文集
速度移动，为ＮＤＩ微孔弹性体提供一个所需要的脱模硫化周期。后熟化：制品从模型中取出后要在 １１０℃烘箱中放置２４小时。 １．３参考配方及原料 １．３．１预聚体 ①参考配方（重量比）：聚酯二元醇１００，异氰酸酯１８。 ②原料：聚己二酸乙二醇酯（ＰＥＡ） 白色蜡片状，羟值（５５±３）ｍｇ ＫＯＨ／ｇ，分子质量
Ｐｒｏｄｕｃｔｉｏｎ Ｐｒｏｃｅｓｓ ａｎｄ Ａｐｐａｒａｔｕｓ ｆｏｒ
Ｍｉｃｒｏｃｅｌｌｕｌａｒ
Ｃｈｅｎ Ｘｉｎｓｈｉ
Ｐｏｌｙｕｒｅｔｈａｎｅ Ｅｌａｓｔｏｍｅｒｓ Ｂａｓｅｄ
ｏｎ
ＮＤＩ
（Ｗｅｎｚｈｏｕ
Ｆｅｉｌｏｎｇ
Ｅ＆Ｍ Ｅｑｕｉｐｍｅｎｔ
Ｅｎｇｉｎｅｅｒｉｎｇ
Ｃｏ．Ｌｔｄ．，）
ｏｎ
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅｓ ｏｆ ｍｉｅｒｏｃｅｌｌｕｌａｒ ｐｏｌｙｕｒｅｔｈａｎｅ ｅｌａｓｔｏｍｅｒｓ ｂａｓｅｄ
热的导热油放到热油箱中，再将冷油箱中冷导热油泵到脱气罐的夹套中，使罐中聚酯多元醇冷却到
要求温度备用。工艺参数如表１。
表１工艺参数
注：为了提高生产效率，真空脱气罐作两套并列配置。
・３５２・
ＣＰＩＪＩＡ ＣＯＮＦＥＲＥＮＣＥ ２００８
２．１．２技术关键 为了保证脱气效果，应做到： ①控温正确：料温误差不应＞±２℃； ②脱气罐严密：要求的真空度能保持２小时以上，尤其是搅拌轴的动密封，必须安全可靠； ③搅拌高效：能使原料上、下翻动，便于脱泡； ④真空匹配：真空泵抽气量大小适中，缓冲罐结构合理。
NDI基聚氨酯弹性体及其研究进展
能 。第 ２ Ｊ ２页表 ３列出了采用 １４丁二醇 、Ｄ 以 ，． ＮＩ 及不同多元醇制备 的聚氨酯 弹性体的性能 Ｊ 。。与 所有 聚氨酯 弹性体一样 ， 多元醇 、 扩链 剂 的种类 、 ＮＩ Ｄ 在配方中的用量以及异氰酸酯指数等均会在很 大程度上影 响聚氨酯的性能。这是 由于， 多元醇作 为软链段， 扩链剂 和异氰酸酯作为硬链段 ， 软链段的
刘 菁
（ 西省 化 工研 究院 ， 西 山 山 太原 ０ ０２ ） ３０ １
摘要 ：Ｄ 基 聚氨酯具有高耐磨 、 ＮＩ 高耐热 、 耐腐 蚀及动态 性能优异 等特点 ， 主要 用在高 动态载荷 和
耐热场合 。介绍了 Ｎ Ｉ Ｄ 基聚氨酯 弹性体 的应用 、 合成及研究进展情况 以及 Ｎ Ｉ Ｄ 基聚氨酯 弹性 体性 能 的影响 因素 。同时 ， Ｎ Ｉ 对 Ｄ 基聚氨酯弹性体和基 于其他二异氰酸酯 的聚氨酯弹性 体的性 能进行
聚 己二酸 乙二醇 丙二 醇 酯 等 ） 聚 四氢 呋 喃醚 ； 己 ； 聚
３ Ｎ Ｉ Ｄ 基聚氯酯弹 性体性 能的影响 因素
第２ ２页表 ２为 Ｎ Ｉ 聚氨 酯 的典 型 配 方 及性 Ｄ基
内酯 ； 聚碳酸酯。 使用混合二元醇聚酯（ 如聚己二酸
乙二 醇 丁二 醇酯 和聚 己二 酸 乙二 醇丙 二 醇 酯 ） 的作 用 在 于减小 Ｐ 的 结 晶 性 ， 善 其 低 温性 能 Ｊ Ｕ 改 。对
响 。而 Ｎ Ｉ Ｐ Ｄ 基 Ｕ的储 能模 量在 ０ｃ ＝～１０℃ 保持 【 ４ 不变 ， 动态载 荷下 的内生 热 低 、 永久 变形 小 ， 能保 且
收稿 日期 ：０ １ ８ １ ２ １ －７ 作者简介 ： 刘 菁 ， ，９ ４年 出生 ，９ ９年毕业于太 原理工大学 ， 女 １７ １９ 学
聚氨酯弹性体研究进展
聚氨酯弹性体研究进展摘要：聚氨酯弹性体(PUE)又称聚氨基甲酸酯弹性体或聚氨酯橡胶，简称PUE，是一种大分子主链中含有重复氨酯基的嵌段共聚物。
作为一种综合性能优异的聚氨酯(PU)制品，聚氨酯弹性体已被广泛应用于人们生产和生活的方方面面。
本文介绍了聚氨酯弹性体的特点、结构与性能的关系、合成方法及其在一些重要领域的应用，并对其未来发展趋势进行了展望。
关键词：PUE；结构；性能；应用1 聚氨酯弹性体概述PUE由软段和硬段交替排列嵌段而成，软段由低聚物多元醇构成，硬段一般是由异氰酸酯和小分子扩链剂构成。
根据软段结构的不同可将PUE分为聚酯型、聚醚型及聚碳酸酯多元醇型等，根据硬段类型的不同可分为脂肪族及芳香族PUE，根据合成方法的不同可分为混炼型PUE(MPU)、浇注型PUE(CPU)和热塑型PUE(TPU)，除此之外还有水性PUE、离子型PUE和微孔PUE等。
PUE性能介于橡胶和塑料之间，是一种综合性能优异的高分子材料，优点如下：（1）耐磨性优良。
在水、油等润湿条件下，其耐磨性通常是一般橡胶的数倍至数十倍[1]。
（2）性能范围宽。
因原料及配方类型多样，制品的性能也各不相同。
（3）强度高。
其拉断强度通常为天然橡胶和合成橡胶的两至三倍，且撕裂强度高于普通橡胶。
（4）耐低温性优越。
在-45 ℃下，其压缩耐寒系数约在0.1和0.5之间。
（5）耐油耐候性优异。
耐油性能优于丁腈橡胶，耐气候老化性能优于天然橡胶。
但PUE在某些方面较为薄弱，如：（1）内生热大。
耐热性尤其是耐湿热性有待提高。
（2）化学稳定性较差。
PUE在强极性溶剂或强酸碱介质中不稳定。
（3）PUE制品较为昂贵【1】。
2 聚氨酯弹性体结构与性能的关系2.1 微相分离结构PUE的硬段间存在较强的引力，易聚集而形成微区。
PUE的微相分离结构是指硬段微区均匀分布在软段相中所形成的结构。
PUE存在这种结构，主要原因是软段和硬段的不相容。
软硬段的微相分离程度会对PUE性能产生影响，适度的微相分离可改善其性能。
聚氨酯化学与工艺弹性体
目的和要求
聚氨酯弹性体的性能特点及其分类， 了解制备弹性体原料及原料对性能的影响， 熟悉浇注型聚氨酯弹性体（CPU）、热塑 型聚氨酯弹性体（TPU）、混炼型聚氨酯 弹性体（MPU）的合成及加工方法，了解 聚氨酯弹性体的应用
5.3.2.3 半预聚物法
1.概述
半预聚物法与预聚体法的区别是将部分聚酯多 元醇或聚醚多元醇跟扩链剂、催化剂等以混合物的 形式添加到预聚物中。也就是说，①配方中的低聚 物多元醇分两部分，一部分与过量二异氰酸酯反应 合成预聚体，另一部分与扩链剂混合，在浇注时加 入。 ②生成的预聚体中游离NCO质量分数较高，一 般为0.12～0.15 (12%～15%)，故常把这种预聚体 称作“半预聚体(quasi-prepolymer)”。
2.2 混合扩链时的计算
将上述半预聚物称为A组分，则补加的聚合多元醇、扩 链剂与各种助剂的混合物称为B组分。B组分中的计算又分为 补加聚合多元醇的计算和扩链体系的计算。
2.2.1 补加聚合多元醇的计算
由于补加的聚合多元醇是与扩链剂组成一个组分和半预 聚物混合后反应，这里需要作一个假定，即假定半预聚物是 与多元醇先反应，并将异氰酸根的含量降低至某一设定值X1 ％。这就有：
所谓扩链系数：是指扩链剂组分(包括混合扩链 剂)中氨基、羟基的量(单位：mo1)与预聚体中NCO 的量的比值，也就是活性氢基团与NCO的摩尔数 （当量数）比值。
大量实践表明MOCA的扩链系数以0.85～0.95范 围为宜，在此范围内，缩二脲所形成的一级交联与 分子间氢键形成的二级交联之间具有良好的平衡， 弹性体具有良好的综合性能。
480
永久变形/%
12.5
12.5
7.5
43.7
回弹率/%
弹性防水涂料施工方案设计
一、工程概述本项目为某住宅小区地下室防水工程，地下室面积约为10000平方米。
考虑到地下室常年处于潮湿环境，且可能受到地下水浸泡，为确保地下室的正常使用，特设计本弹性防水涂料施工方案。
二、施工材料1. 弹性防水涂料：选用符合国家标准的高质量弹性防水涂料，具有优良的防水性能、耐老化性能、耐候性能、耐腐蚀性能和良好的粘结性能。
2. 施工工具：电动搅拌机、油漆刷、滚筒、小抹子、塑料刮板、油工铲刀、铁皮小刮板、墩布、橡胶刮板、50KG磅秤等。
三、施工工艺流程1. 基层处理（1）清理基层：将基层表面的杂物、油污、灰皮等清理干净，确保基层表面坚实、平整。
（2）找平层施工：按照设计要求，采用1：3的水泥砂浆抹成1/50的泛水坡度，抹平压光，不得有凹凸不平、松动和起砂掉灰等缺陷。
（3）阴阳角处理：阴阳角部位应做成半径10mm的小圆角，以便涂料施工。
2. 涂料涂刷（1）涂刷底涂料：在基层处理完成后，按照产品说明书要求，将甲组份和乙组份按照一定比例混合均匀，使用油漆刷或滚筒均匀涂刷在基层上。
（2）涂刮聚氨酯涂料：待底涂料干燥后，按照产品说明书要求，将甲组份和乙组份混合均匀，使用塑料刮板或小抹子涂刮在基层上，一般涂刮2-3遍。
（3）表面保护或修饰：在涂膜固化后，可抹水泥砂浆保护层或粘贴饰面层。
3. 施工注意事项（1）施工时，基层应基本呈干燥状态，含水率小于9%为宜。
（2）施工过程中，注意保护基层，防止污染和损伤。
（3）施工温度应控制在5℃-35℃之间，避免在雨天、雾天、风力大于5级等恶劣天气条件下施工。
（4）施工过程中，注意涂层厚度均匀，避免出现漏涂、流淌等现象。
四、施工质量控制1. 施工过程中，严格按照施工方案和产品说明书进行施工，确保施工质量。
2. 施工完成后，对防水层进行验收，确保防水效果。
3. 施工过程中，加强施工人员培训，提高施工技能和责任心。
4. 施工过程中，做好施工记录，为后期维护提供依据。
五、施工进度安排1. 施工准备：2天2. 基层处理：3天3. 涂料涂刷：5天4. 验收及整改：2天总计：12天本弹性防水涂料施工方案旨在确保地下室防水工程的质量，提高地下室使用寿命，为业主创造一个舒适、安全的居住环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NDI基聚氨酯弹性体项目规划设计方案规划设计/投资方案/产业运营报告说明—该NDI基聚氨酯弹性体项目计划总投资14960.58万元，其中：固定资产投资12764.92万元，占项目总投资的85.32%；流动资金2195.66万元，占项目总投资的14.68%。
达产年营业收入16593.00万元，总成本费用13039.58万元，税金及附加245.60万元，利润总额3553.42万元，利税总额4289.15万元，税后净利润2665.07万元，达产年纳税总额1624.09万元；达产年投资利润率23.75%，投资利税率28.67%，投资回报率17.81%，全部投资回收期7.11年，提供就业职位337个。
NDI即1,5-萘二异氰酸酯，也称为萘-1,5-二异氰酸酯，分子式为C12H6O2N2，分子量为210.19，CAS编号为3173-72-6、25551-28-4（泛指萘二异氰酸酯）。
1,5-萘二异氰酸酯是白色至浅黄色片状结晶固体。
目录第一章基本情况第二章承办单位概况第三章项目必要性分析第四章建设内容第五章项目选址研究第六章土建方案说明第七章项目工艺先进性第八章项目环境分析第九章项目安全管理第十章风险应对评估第十一章项目节能情况分析第十二章实施安排方案第十三章项目投资方案分析第十四章项目盈利能力分析第十五章项目评价第十六章项目招投标方案第一章基本情况一、项目提出的理由NDI即1,5-萘二异氰酸酯，也称为萘-1,5-二异氰酸酯，分子式为C12H6O2N2，分子量为210.19，CAS编号为3173-72-6、25551-28-4（泛指萘二异氰酸酯）。
1,5-萘二异氰酸酯是白色至浅黄色片状结晶固体。
二、项目概况（一）项目名称NDI基聚氨酯弹性体项目（二）项目选址xxx临港经济技术开发区所选场址应避开自然保护区、风景名胜区、生活饮用水源地和其他特别需要保护的环境敏感性目标。
项目建设区域地理条件较好，基础设施等配套较为完善，并且具有足够的发展潜力。
场址应靠近交通运输主干道，具备便利的交通条件，有利于原料和产成品的运输，同时，通讯便捷有利于及时反馈产品市场信息。
（三）项目用地规模项目总用地面积46696.67平方米（折合约70.01亩）。
（四）项目用地控制指标该工程规划建筑系数58.05%，建筑容积率1.24，建设区域绿化覆盖率6.49%，固定资产投资强度182.33万元/亩。
（五）土建工程指标项目净用地面积46696.67平方米，建筑物基底占地面积27107.42平方米，总建筑面积57903.87平方米，其中：规划建设主体工程36077.13平方米，项目规划绿化面积3756.54平方米。
（六）设备选型方案项目计划购置设备共计138台（套），设备购置费4433.76万元。
（七）节能分析1、项目年用电量572247.08千瓦时，折合70.33吨标准煤。
2、项目年总用水量9246.63立方米，折合0.79吨标准煤。
3、“NDI基聚氨酯弹性体项目投资建设项目”，年用电量572247.08千瓦时，年总用水量9246.63立方米，项目年综合总耗能量（当量值）71.12吨标准煤/年。
达产年综合节能量27.66吨标准煤/年，项目总节能率23.64%，能源利用效果良好。
（八）环境保护项目符合xxx临港经济技术开发区发展规划，符合xxx临港经济技术开发区产业结构调整规划和国家的产业发展政策；对产生的各类污染物都采取了切实可行的治理措施，严格控制在国家规定的排放标准内，项目建设不会对区域生态环境产生明显的影响。
（九）项目总投资及资金构成项目预计总投资14960.58万元，其中：固定资产投资12764.92万元，占项目总投资的85.32%；流动资金2195.66万元，占项目总投资的14.68%。
（十）资金筹措该项目现阶段投资均由企业自筹。
（十一）项目预期经济效益规划目标预期达产年营业收入16593.00万元，总成本费用13039.58万元，税金及附加245.60万元，利润总额3553.42万元，利税总额4289.15万元，税后净利润2665.07万元，达产年纳税总额1624.09万元；达产年投资利润率23.75%，投资利税率28.67%，投资回报率17.81%，全部投资回收期7.11年，提供就业职位337个。
（十二）进度规划本期工程项目建设期限规划12个月。
项目承办单位组建一个投资控制小组，负责各期投资目标管理跟踪，各阶段实际投资与计划对比，进行投资计划调整，分析原因采取措施，确保该项目建设目标如期完成。
将整个项目分期、分段建设，进行项目分解、工期目标分解，按项目的适应性安排施工，各主体工程的施工期叉开实施。
三、项目评价1、本期工程项目符合国家产业发展政策和规划要求，符合xxx临港经济技术开发区及xxx临港经济技术开发区NDI基聚氨酯弹性体行业布局和结构调整政策；项目的建设对促进xxx临港经济技术开发区NDI基聚氨酯弹性体产业结构、技术结构、组织结构、产品结构的调整优化有着积极的推动意义。
2、xxx有限公司为适应国内外市场需求，拟建“NDI基聚氨酯弹性体项目”，本期工程项目的建设能够有力促进xxx临港经济技术开发区经济发展，为社会提供就业职位337个，达产年纳税总额1624.09万元，可以促进xxx临港经济技术开发区区域经济的繁荣发展和社会稳定，为地方财政收入做出积极的贡献。
3、项目达产年投资利润率23.75%，投资利税率28.67%，全部投资回报率17.81%，全部投资回收期7.11年，固定资产投资回收期7.11年（含建设期），项目具有较强的盈利能力和抗风险能力。
国家支持民营经济发展，是明确的、一贯的，而且是不断深化的，不是一时的权宜之计，更不是过河拆桥式的策略性利用。
对于非公有制经济的地位和作用，“三个没有变”的判断：“非公有制经济在我国经济社会发展中的地位和作用没有变，我们毫不动摇鼓励、支持、引导非公有制经济发展的方针政策没有变，我们致力于为非公有制经济发展营造良好环境和提供更多机会的方针政策没有变。
”同时，公有制为主体、多种所有制经济共同发展，是写入党章和宪法的基本经济制度，这是不会变的，也是不能变的。
进入新时代，中国的民营经济只会壮大、不会离场，只会越来越好、不会越来越差。
中共中央、国务院发布《关于深化投融资体制改革的意见》，提出建立完善企业自主决策、融资渠道畅通，职能转变到位、政府行为规范，宏观调控有效、法治保障健全的新型投融资体制。
改善企业投资管理，充分激发社会投资动力和活力，完善政府投资体制，发挥好政府投资的引导和带动作用，创新融资机制，畅通投资项目融资渠道。
近年来，国家先后出台了“非公经济36条”、“民间投资36条”、“鼓励社会投资39条”、“激发民间有效投资活力10条”、《关于深化投融资体制改革的意见》等一系列政策措施，大力营造一视同仁的市场环境，激发民间投资活力。
国家发改委会同各地方、各部门，认真贯彻落实中央关于促进民间投资发展的决策部署，取得了明显成效。
今年以来，民间投资增速持续保持在8%以上，前7个月达到了8.8%，始终高于整体投资增速，占全部投资的比重达到62.6%。
依托良好的交通区位条件和产业基础优势，制造业综合实力稳步提升，规模总量、技术水平、经济效益等处在全国前例，已经成为全市经济社会发展的基石和重要支撑。
“十二五”期间，全部工业增加值年均增速达8.2%，全市工业企业投资总额年均增速达14.1%，规模以上工业企业实现利润总额年均增速达4.5%。
2015年，全市规模以上工业总产值14698.8亿元，产值超800亿元的工业行业达到8个，规模以上工业增加值2953.3亿元，工业增加值占GDP的比重达45.0%（按全部工业计），常住人口人均GDP达到13.1万元，名列全省第二，全国大中型城市前列。
四、主要经济指标主要经济指标一览表第二章承办单位概况一、项目承办单位基本情况（一）公司名称xxx有限责任公司（二）公司简介公司满怀信心，发扬“正直、诚信、务实、创新”的企业精神和“追求卓越，回报社会” 的企业宗旨，以优良的产品、可靠的质量、一流的服务为客户提供更多更好的优质产品。
展望未来，公司将围绕企业发展目标的实现，在“梦想、责任、忠诚、一流”核心价值观的指引下，围绕业务体系、管控体系和人才队伍体系重塑，推动体制机制改革和管理及业务模式的创新，加强团队能力建设，提升核心竞争力，努力把公司打造成为国内一流的供应链管理平台。
公司实行董事会领导下的总经理负责制，推行现代企业制度，建立了科学灵活的经营机制，完善了行之有效的管理制度。
项目承办单位组织机构健全、管理完善，遵循社会主义市场经济运行机制，严格按照《中华人民共和国公司法》依法独立核算、自主开展生产经营活动；为了顺应国际化经济发展的趋势，项目承办单位全面建立和实施计算机信息网络系统，建立起从产品开发、设计、生产、销售、核算、库存到售后服务的物流电子网络管理系统，使项目承办单位与全国各销售区域形成信息互通，有效提高工作效率，及时反馈市场信息，为项目承办单位的战略决策提供有利的支撑。
公司是按照现代企业制度建立的有限责任公司，公司最高机构为股东大会，日常经营管理为总经理负责制，企业设有技术、质量、采购、销售、客户服务、生产、综合管理、后勤及财务等部门，公司致力于为市场提供品质优良的项目产品，凭借强大的技术支持和全新服务理念，不断为顾客提供系统的解决方案、优质的产品和贴心的服务。
公司自建成投产以来，每年均快速提升生产规模和经济效益，成为区域经济发展速度较快、综合管理效益较高的企业之一；项目承办单位技术力量相当雄厚，拥有一批知识丰富、经营管理经验精湛的专业化员工队伍，为研制、开发、生产项目产品奠定了良好的基础。
二、公司经济效益分析上一年度，xxx有限公司实现营业收入14213.96万元，同比增长12.42%（1570.72万元）。
其中，主营业业务NDI基聚氨酯弹性体生产及销售收入为12654.74万元，占营业总收入的89.03%。
上年度营收情况一览表根据初步统计测算，公司实现利润总额2892.48万元，较去年同期相比增长546.56万元，增长率23.30%；实现净利润2169.36万元，较去年同期相比增长216.09万元，增长率11.06%。
上年度主要经济指标第三章项目必要性分析NDI即1,5-萘二异氰酸酯，也称为萘-1,5-二异氰酸酯，分子式为C12H6O2N2，分子量为210.19，CAS编号为3173-72-6、25551-28-4（泛指萘二异氰酸酯）。
1,5-萘二异氰酸酯是白色至浅黄色片状结晶固体。
1,5-萘二异氰酸酯产品合成方法可以分为光气法和非光气法。
光气法是使用萘与硝酸经过两次硝化后得到二硝基萘，再经过还原得到二氨基萘，再经过光气化得到。
