综合型组合体
由叠加和挖切两种方式共同组成的组合体。
组合体的构成方式
平行结合
两个基本几何体在同一直线方向上相互平行地结 合。
相切结合
两个基本几何体的轮廓线在某一点相切地结合。
交叉结合
两个基本几何体的轮廓线在某一点交叉地结合。
02
组合体的视图表达
视图的选择
主视图选择
选择最能反映组合体形状特征的方向 作为主视图。
组合体的构成
组合体通常由一个或多个 底面、一个或多个顶面、 以及连接它们的侧壁组成 。
组合体的表示
在机械制图中，组合体通 常用三视图来表示，包括 主视图、俯视图和左视图 。
组合体的分类
读组合体的三视图.课件.ppt
3. 综合：是上面两种基本形式的综合。
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
二、组合体的连接形式
1、平齐或不当平两齐基：本体表面平齐时，结合处不画分界线。当 两基本体表面不平齐时，结合处应画出分界线。
平齐
两表面 无界线
不平齐
要画两表 面的界线
国家高职教育轮机工程技术专业教学资源库
1）最能反映组合体的形体特征； 2）考虑组合体的正常位置，把组合体的主要 平面或主要轴线放置成平行或垂直位置。 3）在主视图及别的视图上尽量减少虚线。
3、按相对位置分别画出各组成部分的三视图
1)分清主次，先画主要部分，后画次要部分；
2)在画每一部分时，先画反映该部分特征的视图， 后画其它视图； 3)严格按照投影关系，三个视图配合起来画出每 一部分的投影。
耳板下移至圆筒中央， 视图将如何变化？
国家高职教育轮机工程技术专业教学资源库
根据立体图找出对应的视图
《机工业务》课程
A
B
C
D
b
c
d
a
国家高职教育轮机工程技术专业教学资源库
切割式组合体的视图画法 还原成基本形体 依次切割 线面分析
《机工业务》课程
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
p
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
三、画组合体的三视图
国家高职教育轮机工程技术专业教学资源库
三、画组合体的三视图
《机工业务》课程
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
该物体翻转术专业教学资源库
《工图之组合体》课件
结束语
1 下一步的学习内容
在学习本课件的基础上，您可以继续深入研究组合体设计的相关领域，如立体模型、工 业设计等。
2 答疑解惑
如果您有任何问题，欢迎向我们提问。我们将尽力为您解答，帮助您更好地理解组合体 的奥秘。
《工图之组合体》PPT课 件
本课程将介绍工图中的组合体，包括定义、特点、构成、应用、制作方法等 内容。让我们一起探索这个创意设计与团队合作的精彩领域！
一、什么是组合体
组合体是一种将基本形状通过拼接方式组合在一起的工程、设计或艺术作品。 它具有独特的定义和特点，是创造力与技术的结合。
二、组合体的构成
基本形状
组合体可以由各种基本形状组成，如圆形、方形、三角形等。
拼接方式
通过拼接不同的基本形状，可以创造出丰富多样的组合体，如堆叠、连接、交错等。
Hale Waihona Puke 三、组合体的应用1 工业制品
组合体在工业制品中得到广泛应用，如机械零件、工具等。
2 工艺品
组合体也在传统工艺品中发挥着重要作用，如木雕、陶瓷等。
3 建筑装饰
建筑中的组合体可以提供独特的装饰效果，如立面设计、屋顶结构等。
四、组合体的制作方法
1
设计原则
制作组合体需要遵循设计原则，如平衡、比例、对称等。
2
制作工具
制作组合体需要使用适当的工具，如切割器、拼接剂等。
3
实例演示
通过实例演示，我们将展示如何制作一个精美的组合体作品。
五、总结
组合体具有重要的意义和发展前景，它融合了创造力和技术，为各个领域的 创作提供了无限可能。
《组合体的组合形式》课件
细胞结构组合体
由许多细小单元组成，形成生物体的基本结构。
组合体在不同领域的应用
建筑设计
利用不同形状的模块，构建出独特的建筑风 格。
பைடு நூலகம்系统集成
将不同的系统组合在一起，形成更复杂的整 体系统。
产品创新
通过不同部件的组合，设计出功能多样的创 新产品。
艺术创作
通过不同艺术元素的组合，创作出富有表现 力的艺术作品。
作，提高整体的效能。
3
互补组合原理
通过多个部分的互补组合，形成功能 更强大的整体。
合作协同原理
不同部分之间通过合作协同，共同完 成复杂任务。
常见的组合体类型
积木式组合体
使用模块化部分，通过简单的连接形成整体。
拼图式组合体
通过拼接不同形状的部分，形成完整的图案。
齿轮机构组合体
通过不同的齿轮组合和传动，实现复杂的运动。
《组合体的组合形式》
本课件介绍了组合体的不同组合形式，从定义、形成原理、常见类型到在不 同领域的应用，探讨了其优势、局限性以及设计要点等内容，最后给出结论 和总结。
组合体的定义
组合体是由多个独立的部分组成的整体，具备独特的功能和特性。
组合体的形成原理
1
交互作用原理
2
部分之间通过交互作用，实现协同工
组合体的优势和局限性
优势
• 功能丰富多样 • 灵活性高 • 可重复使用
局限性
• 部分依赖性 • 复杂性管理 • 可能存在兼容性问题
组合体设计的要点
• 明确需求和目标 • 选择合适的组合形式 • 考虑部分之间的连接和交互 • 进行适当的测试和优化
结论和总结
组合体作为一种重要的设计思维和方法，具有广泛的应用前景。合理的组合 形式和设计要点能够发挥组合体的优势，实现更好的效果。
组合体(动画效果)PPT优秀课件
不共面有分界线
共面无分界 线
平面1
平面1
(a)不共面，有分界线
2021/5/26
平面2
平面2
(b) 共面，无分界线
10
光滑过渡，无切线。——相切、2 3、相交——有交线。
相切处不画切线
相交处有交线
切点
交点
2021/5/26
11
圆柱面与半球面相切——光滑过渡——切线的投影不画。 两个圆柱面相切——公共切平面垂直于投影面——应画出的分界线。
❖ 2、 2,3 表面连接关系为相切， 5 表面连接 关系为相交， 4,6 表面连接关系为共面， 1 表面连接关系为不共面。(箭头所指组合体表面)
❖ 3、作业：补充完成视图所缺的线。
2021/5/26
16
作业答案
2021/5/26
17
2021/5/26
12
三、 形体分析法
假想把组合体分解成若干个基本体或组成部分,通过分析各基 本体或各组成部分的形状、相对位置、组合方式及连接关系 , 从而达到了解整体的目的 , 这种分析方法称为形体分析法。
相交 重叠
相交
挖切 相切
穿孔
底板
肋板
直立圆筒
水平圆筒 穿孔
2021/5/26
13
练习
答案
2021/5/26
3
叠加型
组合形式 切割型
综合型
2021/5/26
4
⒈ 叠加型
2021/5/26
5
2、切割型
2021/5/26
6
动画演示
2021/5/26
7
3、综合型
圆筒 肋板
2021/5/26
底板
连接板
共面无分界 线
平面1
平面1
(a)不共面，有分界线
2021/5/26
平面2
平面2
(b) 共面，无分界线
10
光滑过渡，无切线。——相切、2 3、相交——有交线。
相切处不画切线
相交处有交线
切点
交点
2021/5/26
11
圆柱面与半球面相切——光滑过渡——切线的投影不画。 两个圆柱面相切——公共切平面垂直于投影面——应画出的分界线。
❖ 2、 2,3 表面连接关系为相切， 5 表面连接 关系为相交， 4,6 表面连接关系为共面， 1 表面连接关系为不共面。(箭头所指组合体表面)
❖ 3、作业：补充完成视图所缺的线。
2021/5/26
16
作业答案
2021/5/26
17
2021/5/26
12
三、 形体分析法
假想把组合体分解成若干个基本体或组成部分,通过分析各基 本体或各组成部分的形状、相对位置、组合方式及连接关系 , 从而达到了解整体的目的 , 这种分析方法称为形体分析法。
相交 重叠
相交
挖切 相切
穿孔
底板
肋板
直立圆筒
水平圆筒 穿孔
2021/5/26
13
练习
答案
2021/5/26
3
叠加型
组合形式 切割型
综合型
2021/5/26
4
⒈ 叠加型
2021/5/26
5
2、切割型
2021/5/26
6
动画演示
2021/5/26
7
3、综合型
圆筒 肋板
2021/5/26
底板
连接板

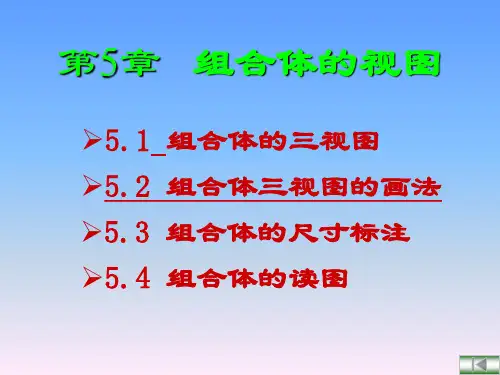

组合体三视图详细版 ppt课件
标注和测量尺寸的起点。一般选择组合体的对称平面、底面、 回转体轴线及重要端面选为尺寸基准。
二.尺寸分类 1).定形尺寸 2).定位尺寸 3).总体尺寸
确定组合体各组成部分形状大小的尺寸。 确定各基本形体之间的相对位置尺寸。 组合体的总长、总宽、总高尺寸。
先标注定形尺寸，然后标注定位尺寸，最后标注总体尺寸
5.3.1 标注尺寸的基本要求
正确：尺寸标注符合国家标准的规定， 即：严格遵守国家标准《机械制 图》(GB/T16675.2–1996)的规定。
完全：尺寸标注要完整，要能完全确定 出物体的形状和大小，不遗漏， 不重复，即尺寸不多、不少。
清晰：尺寸的安排应适当，以便于看图、 寻找尺寸和使图面清晰。
5.3.2 基本形体的尺寸标注
1. 尺寸基准
要选三个方向
高度方向基准 宽度方向基准 长度方向基准
11 40 9
2. 定形尺寸
52
14
14
8
3. 定位尺寸
6 44
24 31
24 8
40
4. 总体尺寸
14
14 6
52 44
9 11
31
总体尺寸
标注举例一
标注定形尺寸
标注定位尺寸
标注总体尺寸
整理、完成尺寸标注
标注举例二
O
X 俯视图
YW
YH
用正投影法绘制的物体的投影图称为视图。
2.三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图 长对正 主、左视图 高平齐 俯、左视图 宽相等
5.1.2 组合体的组合方式及其分析方法
二.尺寸分类 1).定形尺寸 2).定位尺寸 3).总体尺寸
确定组合体各组成部分形状大小的尺寸。 确定各基本形体之间的相对位置尺寸。 组合体的总长、总宽、总高尺寸。
先标注定形尺寸，然后标注定位尺寸，最后标注总体尺寸
5.3.1 标注尺寸的基本要求
正确：尺寸标注符合国家标准的规定， 即：严格遵守国家标准《机械制 图》(GB/T16675.2–1996)的规定。
完全：尺寸标注要完整，要能完全确定 出物体的形状和大小，不遗漏， 不重复，即尺寸不多、不少。
清晰：尺寸的安排应适当，以便于看图、 寻找尺寸和使图面清晰。
5.3.2 基本形体的尺寸标注
1. 尺寸基准
要选三个方向
高度方向基准 宽度方向基准 长度方向基准
11 40 9
2. 定形尺寸
52
14
14
8
3. 定位尺寸
6 44
24 31
24 8
40
4. 总体尺寸
14
14 6
52 44
9 11
31
总体尺寸
标注举例一
标注定形尺寸
标注定位尺寸
标注总体尺寸
整理、完成尺寸标注
标注举例二
O
X 俯视图
YW
YH
用正投影法绘制的物体的投影图称为视图。
2.三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图 长对正 主、左视图 高平齐 俯、左视图 宽相等
5.1.2 组合体的组合方式及其分析方法
组合体说课正式版PPT课件
组合体说课正式版ppt课件
目
CONTENCT
录
• 组合体的概念 • 组合体的设计 • 组合体的制造 • 组合体的应用案例 • 组合体的未来发展
01
组合体的概念
定义与特点
定义
组合体是由两个或两个以上的基本几何体通过叠加、挖切等方式 组合而成的立体。
特点
组合体可以是复杂的，也可以是简单的，其形状和结构取决于组 成它的基本几何体及其组合方式。
案例二：某建筑结构的组合体应用
总结词：结构优化
详细描述：该建筑结构采用组合体的设计理念，将不同的建筑材料和结构形式进行优化组合，实现了 建筑的功能需求和美学要求。组合体设计提高了建筑的结构安全性和稳定性，减少了材料浪费和环境 污染。
案例三：某交通工具的组合体制造
总结词
轻量化与强度
详细描述
该交通工具采用先进的组合体制造技术，通过将不同的材料和结构进行优化组 合，实现了轻量化和高强度。组合体制造技术提高了交通工具的性能和安全性， 降低了能耗和排放，符合可持续发展的要求。
组合体的分类
叠加型
由两个或多个基本几何体按一定顺序叠加而成。
挖切型
在某个基本几何体内挖去另一几何体而形成。
综合型
由叠加和挖切两种方式综合而成。
组合体的应用场景
80%
工程设计
在机械、建筑、船舶、航空航天 等工程领域中，经常需要使用组 合体来设计和分析各种结构和装 置。
100%
科学研究
在物理学、化学、生物学等科学 领域中，为了研究物质的性质和 变化规律，常常需要构建各种组 合体模型来进行实验和模拟。
根据需求分析，形成初步的设计概念，包括形状、结 构、颜色、材质等方面的设想。
03
目
CONTENCT
录
• 组合体的概念 • 组合体的设计 • 组合体的制造 • 组合体的应用案例 • 组合体的未来发展
01
组合体的概念
定义与特点
定义
组合体是由两个或两个以上的基本几何体通过叠加、挖切等方式 组合而成的立体。
特点
组合体可以是复杂的，也可以是简单的，其形状和结构取决于组 成它的基本几何体及其组合方式。
案例二：某建筑结构的组合体应用
总结词：结构优化
详细描述：该建筑结构采用组合体的设计理念，将不同的建筑材料和结构形式进行优化组合，实现了 建筑的功能需求和美学要求。组合体设计提高了建筑的结构安全性和稳定性，减少了材料浪费和环境 污染。
案例三：某交通工具的组合体制造
总结词
轻量化与强度
详细描述
该交通工具采用先进的组合体制造技术，通过将不同的材料和结构进行优化组 合，实现了轻量化和高强度。组合体制造技术提高了交通工具的性能和安全性， 降低了能耗和排放，符合可持续发展的要求。
组合体的分类
叠加型
由两个或多个基本几何体按一定顺序叠加而成。
挖切型
在某个基本几何体内挖去另一几何体而形成。
综合型
由叠加和挖切两种方式综合而成。
组合体的应用场景
80%
工程设计
在机械、建筑、船舶、航空航天 等工程领域中，经常需要使用组 合体来设计和分析各种结构和装 置。
100%
科学研究
在物理学、化学、生物学等科学 领域中，为了研究物质的性质和 变化规律，常常需要构建各种组 合体模型来进行实验和模拟。
根据需求分析，形成初步的设计概念，包括形状、结 构、颜色、材质等方面的设想。
03
组合体视图 PPT课件
三视图画法
【例5-2】根据轴测图，补画各视图中漏画 的图线。
三视图画法
【例5-3】根据轴测图，补画各视图中漏画 的图线。
三视图画法
【例5-4】根据轴测图，补画各视图中漏画 的图线。
组合体三视图画法
课后练习
第31页：5-4(1)、(2)、(3)、(4)
第32页：5-5(1)、(2)、(3)、(4)
一、读图时应注意的几个问题
1、熟注意的几个问题
2、联系视图读图
读图时，必须把几个视图联系起来进行分析、构 思、设想、判断，才能想象出物体的形状。 a. 给出相同的俯视图 b. 给出相同的主视图
一、读图时应注意的几个问题
3、抓形状特征视图
形状特 征视图
一、读图时应注意的几个问题
组合体视图的画法 一、形体分析 二、视图选择
三、选择比例、布置视图
四、画底稿 五、检查、描深
5.4
读组合体视图 一、读图时应注意的几个问题 二、读图的基本方法 三、补画第三视图及补画视图 中的漏线
5.5
组合体的尺寸标法
标注尺寸的基本要求
正确：尺寸标注必须符合国家标准中有关尺寸注法 的规定。 完整：标注的尺寸完全确定组合体的各形体的大小 及相对位置，做到不遗漏，不重复。 清晰：尺寸布置合理，便于看图。
此法主要用于看叠加型的组合体视图
第5章 5.1 5.2 5.3 5.4 5.5
组合体 三视图的形成与投影规律 组合体的形体分析 组合体视图的画法 读组合体视图 组合体的尺寸标注
5.1
三视图的形成与投影规律
一、三视图的形成
二、三视图的位置关系和投影规律
5.2
组合体的形体分析
一、组合体的构成方式
组合体三视图PPT课件
O
X 俯视图
YW
YH
6
三、三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图 长对正
主、左视图 高平齐
俯、左视图 宽相等
7
组合体三视图的名称：
正面投影——主视图 水平投影——俯视图 侧面投影——左视图
画法： 1.去掉投影轴
2.用不同的线型 表示立体的投影
3.三视图的投影规律及其方位关系
例题1. 叠加式组合体：轴承座 1、形体分析
由哪些基本体
凸台
组成？
•底板 •支承板 •肋板 •轴承(圆柱 筒) •凸台
轴承(圆柱筒)
肋板
支承板
底板
22
2. 视图选择
主
23
3. 画三视图
1. 定比例、图幅，均 匀布置三视图； 2. 确定各视图的基准 线； 3. 画底板三视图； 4. 画圆柱筒三视图； 5. 画支承板三视图； 6. 画肋板三视图； 7. 画凸台三视图； 8. 完成细部结构
先画主体、后画次体，先画实体、后画虚体，先 画轮廓、后画细节，先画积聚、后画截交。
18
选择主视图的原则
位置原则： 组合体处于自然放置位置；
特征原则： 把能反映组合体中各基本形体及其 相互位置关系明显的一侧作为组 合体 的“前方”，称为主向。
选主视图时，照顾到其他其它视图。
19
为了保证作图正确，提高作图速度，建议如下：
清晰：要求标注尺寸符合GB的尺寸注法，清晰明了， 方便看图。
34
二、组合体的尺寸标注 （一）、常见基本体、截切体 、相贯体、典型结构 的尺寸标注. 1、 基本体
课件第四章-组合体-good
切点
无线
无线
无线
相切
不画线
不相切
要画线
四、形体分析实例
搭子
直立圆筒
底版
分解为六 个基本体
肋板
扁圆筒
水平圆筒
组合支座
第二节 组合体旳视图画法
视图一般只画出物体可见投影轮廓线，必要 时才用虚线把物体不可见投影轮廓线画出来。
画组合体旳视图时，一般先对组合体进行形 体分析，选择最能反应其形状特征旳方向作为主 视图旳投影方向，再拟定其他视图，然后按投影 关系画出组合体旳视图。
左半部分旳缺口可 看成是切去一种四棱柱
左视图上部中间有一 缺口，能够看成是切去 一种小长方体。
整顿加深，完毕图形
例：求作左视图
P
P
p
例：求作左视图
p
小结：
⑴ 形体分析法和线面分析法两者旳读图环节虽 然相同，但形体分析法是从体旳角度出发划 分视图，所得旳三个投影是一种形体旳投影； 而线面分析法是从面旳角度出发，“分线框 对投影”，所得旳三个投影是一种面旳投影。
好！
不好！
4.尺寸尽量标注在形体特征明显、位置特征清楚旳视图上。 5.同一形体旳尺寸尽量集中标注。 6.尺寸尽量不注在虚线上，尺寸线与尺寸界线防止相交。
在详细标注尺寸时，若以上条件不能兼顾，应根据详细情 况，统筹安排，合理布置。
例：标注轴承座旳尺寸
基准
2×
R
基准
基准
环节：
一般选择组合体旳底面、端面、对称面、 轴线等作为尺寸基准。
⑴ 基准
基准 ⑶ 基准
基准
某些常见形体旳定位尺寸
⑵
基准 基准
基准
基准
基准 ⑴ 一组孔旳定位尺寸 ⑵ 圆柱体旳定位尺寸
读组合体视图ppt课件.pptx
从正垂面的积聚性投影出发
正垂面
主视图左上方的缺角是 用正垂面切出的
从铅垂面的积聚性Biblioteka 影出发俯视图左端的前、后 缺角是用两个铅垂面切 出的
铅垂面
从正平面和水平面的积聚性投影出发
正平面
水平面
左视图下方前、后的缺块，则 是用正平面和水平面切出的
③ 综合起来想整体
压块的外形是一个长方体被几个特殊位置平面切割后形成的
一、读图的基本要领
1．将几个视图联系起来看
一个视图不能确定物体的形状
两个视图也不能确切表示物体的形状
2．明确视图中图线和线框的含义
（1）图线的含义
粗实线（或细虚线）可表示 具有积聚性的面（平面或柱面）的投影
面与面（两平面、或两曲面、或一 平面和一曲面）交线的投影 曲面的转向素线的投影
细点画线可表示 回转体的轴线 对称中心线 圆的中心线
（2）线框的含义
一个封闭的线框
平面、曲面、组合面或孔洞
相邻的两个线框
位置不同的两个面
大线框包含小线框
在大立体上凸出或凹进小立体
③②①相一一邻个个的大封两封闭个闭的封线线闭框框线内，框所表。包示表含物示的体物各的体个一上小个位线面置框。不。这同表个的示面两在可个大能面是平。平面由面体于、（不曲或同面曲线、面框组体代合）表面上不或凸同孔出的洞或面凹，它 下们各表个示小的平面面有体前（、或后曲、面左体、）右、上、下的相对位置关系
3．读图综合举例
例4-3 已知支架的主、俯两视图，想象出它的形状，补画其左视图
例4.4 已知机座的主、俯两视图，想象出它的形状，补画左视图
例4.5 补画组合体视图中缺漏的图线
2．线面分析法
例4.2 读懂压块的三视图
组合体视图ppt课件
部分形状再进行整体构思。 由于任何基本体的视图都是封闭线框，故图中每一个
封闭线框都可以看成是一个基本体的投影。一般先从主 视图着手，把其按线框分成几个部分，再结合另两面视 图分析出各部分的形状。
例： 利用形体分析法读图
2 线面分析法
①要弄清视图中“图线”的含义
图中的直线，可能是一条转向素线，也可能是一条交 线，还可能是一个平面的积聚线。
• 分析及正确表示各部分形体之间的表面连接关系
• 检查、加深。
例1 组合体三视图的画法
E
C
D
肋板
凸台 轴承
B
A
支承板
底板
●
●
●
●
●
例2 切割体三视图的画法
画切割式组合体 时，先分析其原形 ，然后分析被几个 截平面所截，从每 个截平面的积聚投 影开始画图。
例3 切割体三视图的画法
在画切割式组合体 时，利用类似性解 题和检查是非常必 要的。
如50、30 、27 这三个
尺寸确定该组合体的 总体尺寸
四、标注尺寸应注意的问题
➢尺寸应尽量标注在视图外面，以免尺寸线、尺寸数字 与视图的轮廓线相交。
R
好！
不好！
➢同轴回转体的直径，应尽量标注在非圆视图上。
10 6
Φ12 Φ8 Φ30
❖而半径尺寸只能标注在显示圆弧的视图上。
错误标注 半径尺寸
正确标注 半径尺寸
例4 切割体三视图的画法
梯形槽
小圆柱孔
三角块
三角块
半圆槽
形体切割分析：L型棱柱经过图示的切割方式而成
画L型棱柱三视图
1 切去左右两三角块 2 切去半圆槽 3 切去梯形槽 4 挖两圆柱孔
4-3 组合体的尺寸标注
封闭线框都可以看成是一个基本体的投影。一般先从主 视图着手，把其按线框分成几个部分，再结合另两面视 图分析出各部分的形状。
例： 利用形体分析法读图
2 线面分析法
①要弄清视图中“图线”的含义
图中的直线，可能是一条转向素线，也可能是一条交 线，还可能是一个平面的积聚线。
• 分析及正确表示各部分形体之间的表面连接关系
• 检查、加深。
例1 组合体三视图的画法
E
C
D
肋板
凸台 轴承
B
A
支承板
底板
●
●
●
●
●
例2 切割体三视图的画法
画切割式组合体 时，先分析其原形 ，然后分析被几个 截平面所截，从每 个截平面的积聚投 影开始画图。
例3 切割体三视图的画法
在画切割式组合体 时，利用类似性解 题和检查是非常必 要的。
如50、30 、27 这三个
尺寸确定该组合体的 总体尺寸
四、标注尺寸应注意的问题
➢尺寸应尽量标注在视图外面，以免尺寸线、尺寸数字 与视图的轮廓线相交。
R
好！
不好！
➢同轴回转体的直径，应尽量标注在非圆视图上。
10 6
Φ12 Φ8 Φ30
❖而半径尺寸只能标注在显示圆弧的视图上。
错误标注 半径尺寸
正确标注 半径尺寸
例4 切割体三视图的画法
梯形槽
小圆柱孔
三角块
三角块
半圆槽
形体切割分析：L型棱柱经过图示的切割方式而成
画L型棱柱三视图
1 切去左右两三角块 2 切去半圆槽 3 切去梯形槽 4 挖两圆柱孔
4-3 组合体的尺寸标注
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.选定比例
为了体现形体的直观性，应首先 考虑1：1的比例，当组合体过大或过 小时，应按标准选择其他比例。所选 比例，除要保证各视图清晰外，还要考虑便于标注尺寸。
4.确定幅面 5.轻画底稿
先画视图的对称线、圆的中心线、轴线、作图基准线，以 确定各视图的位置。然后再画主要部分，其次画次要部分。
6.检查、描深
1）画出各视
图的主要中心
线或定位线
2）画主要形体： 直立空心圆柱及 扁空心圆柱视图
17
4.2-12
4）画 底板
3）画水平 空心圆柱
18
4.2-13
5）画肋 和搭子
6）检查并擦去多 余的线条，然后 按线型要求描深
19
4.2-14
ห้องสมุดไป่ตู้
例4:轴承座三视图画法
1、轴承座形体分析
(1)底板；(2)支承板；(3)肋板 ；(4)轴承 ；(5)凸台。
4.2-19
1、进行形体分析 2、确定主视图 3、选比例、定图幅 4、布图、画基准线 5、逐个画出各形体 三视图 6、检查、描深
25
2、确定主视图
3、选比例、定图幅
20
4.2-15
4、布图、画基准线 5、逐个画出各形体 三视图
画轴承
画基准线
画底座 21
4.2-16
5、逐个画出各 形体三视图
画凸台
画肋板
画支承板
22
4.2-17
6、检查、描深
检查，擦去 多余线条。
23
4.2-18
6、检查、描深
描深：先曲 后直先水平
后垂直
24
一、画组合体视图的步骤：
1.形体分析 既把组合体分解成若干基本
体，并确定它们的组合形式，以 及相邻表面之间的连接关系。
以一简 单支架 为例
立板
肋板
底板
分解为三个基本 体：底板、立板、 肋板，组合形式 均为叠加。
8
2.选择主视图
主视图应明显反映组合体形状特 征和位置特征。在此前提下，还要考 虑使俯视图和左视图虚线尽可能少。
切割式 组合体
12
4.2-7
绘制切割式组合体三视图
切去右上 角长方体
画基线和长 方体三视图
13
4.2-8
切去左上
角三棱柱
切去通槽，描 深完成全图。
14
4.2-9
检查修 改底稿
描深完 成全图
15
4.2-10
例3：绘制支架的三视图
分解为六 个基本体
搭子 底版
直立圆筒
肋板
扁圆筒
水平圆筒 16
4.2-11
2 形体之间的表面连接关系
1、两个形体表面共面
两表面投影 之间不画线
主视方向
4
2、两个形体表面不共面
两表面投影之 间应有线分开
主视方向
5
3、两个形体的表面相切，即两表面光滑过渡
该两表面投影 之间不应画线
切点
6
4.两个形体表面相交
表面交线
两形体表面相 交时产生的交 线必须画出。
7
4.2 组合体三视图的画法
第四章 组合体视图
1
绘制支架的三视图
分解为六 个基本体
搭子 底版
直立圆筒
肋板
扁圆筒
水平圆筒 2
4.1 组合体的组合形式
任何复杂的物体,以几何形状来分析,都可以看成是由基 本立体按一定的相对位置组合而成的,且其组成形式可分为叠 加式、切割式和综合式。
综合式
1.形体分析法
切割式 3
把复杂形体分解成若干简单基本立体的方法， 称为形体分析法。
9
二、例1：画支架组合体的三视图
2）画底板 上孔，画 立板圆孔
1）画出各视图的主 要中心线或定位线， 再画出底板和立板。
10
4.2-5
3)画肋板
4) 检查，擦去 多余图线，描 深,完成全图
11
4.2-6 例2：以切割体为例，绘制组合体视 图
长方体
三棱柱
矩形体
形体分析：可看作 是由一个长方体被 切去三部分而成
为了体现形体的直观性，应首先 考虑1：1的比例，当组合体过大或过 小时，应按标准选择其他比例。所选 比例，除要保证各视图清晰外，还要考虑便于标注尺寸。
4.确定幅面 5.轻画底稿
先画视图的对称线、圆的中心线、轴线、作图基准线，以 确定各视图的位置。然后再画主要部分，其次画次要部分。
6.检查、描深
1）画出各视
图的主要中心
线或定位线
2）画主要形体： 直立空心圆柱及 扁空心圆柱视图
17
4.2-12
4）画 底板
3）画水平 空心圆柱
18
4.2-13
5）画肋 和搭子
6）检查并擦去多 余的线条，然后 按线型要求描深
19
4.2-14
ห้องสมุดไป่ตู้
例4:轴承座三视图画法
1、轴承座形体分析
(1)底板；(2)支承板；(3)肋板 ；(4)轴承 ；(5)凸台。
4.2-19
1、进行形体分析 2、确定主视图 3、选比例、定图幅 4、布图、画基准线 5、逐个画出各形体 三视图 6、检查、描深
25
2、确定主视图
3、选比例、定图幅
20
4.2-15
4、布图、画基准线 5、逐个画出各形体 三视图
画轴承
画基准线
画底座 21
4.2-16
5、逐个画出各 形体三视图
画凸台
画肋板
画支承板
22
4.2-17
6、检查、描深
检查，擦去 多余线条。
23
4.2-18
6、检查、描深
描深：先曲 后直先水平
后垂直
24
一、画组合体视图的步骤：
1.形体分析 既把组合体分解成若干基本
体，并确定它们的组合形式，以 及相邻表面之间的连接关系。
以一简 单支架 为例
立板
肋板
底板
分解为三个基本 体：底板、立板、 肋板，组合形式 均为叠加。
8
2.选择主视图
主视图应明显反映组合体形状特 征和位置特征。在此前提下，还要考 虑使俯视图和左视图虚线尽可能少。
切割式 组合体
12
4.2-7
绘制切割式组合体三视图
切去右上 角长方体
画基线和长 方体三视图
13
4.2-8
切去左上
角三棱柱
切去通槽，描 深完成全图。
14
4.2-9
检查修 改底稿
描深完 成全图
15
4.2-10
例3：绘制支架的三视图
分解为六 个基本体
搭子 底版
直立圆筒
肋板
扁圆筒
水平圆筒 16
4.2-11
2 形体之间的表面连接关系
1、两个形体表面共面
两表面投影 之间不画线
主视方向
4
2、两个形体表面不共面
两表面投影之 间应有线分开
主视方向
5
3、两个形体的表面相切，即两表面光滑过渡
该两表面投影 之间不应画线
切点
6
4.两个形体表面相交
表面交线
两形体表面相 交时产生的交 线必须画出。
7
4.2 组合体三视图的画法
第四章 组合体视图
1
绘制支架的三视图
分解为六 个基本体
搭子 底版
直立圆筒
肋板
扁圆筒
水平圆筒 2
4.1 组合体的组合形式
任何复杂的物体,以几何形状来分析,都可以看成是由基 本立体按一定的相对位置组合而成的,且其组成形式可分为叠 加式、切割式和综合式。
综合式
1.形体分析法
切割式 3
把复杂形体分解成若干简单基本立体的方法， 称为形体分析法。
9
二、例1：画支架组合体的三视图
2）画底板 上孔，画 立板圆孔
1）画出各视图的主 要中心线或定位线， 再画出底板和立板。
10
4.2-5
3)画肋板
4) 检查，擦去 多余图线，描 深,完成全图
11
4.2-6 例2：以切割体为例，绘制组合体视 图
长方体
三棱柱
矩形体
形体分析：可看作 是由一个长方体被 切去三部分而成
