重新认识串口,使用交叉还是直连串口线 非原创

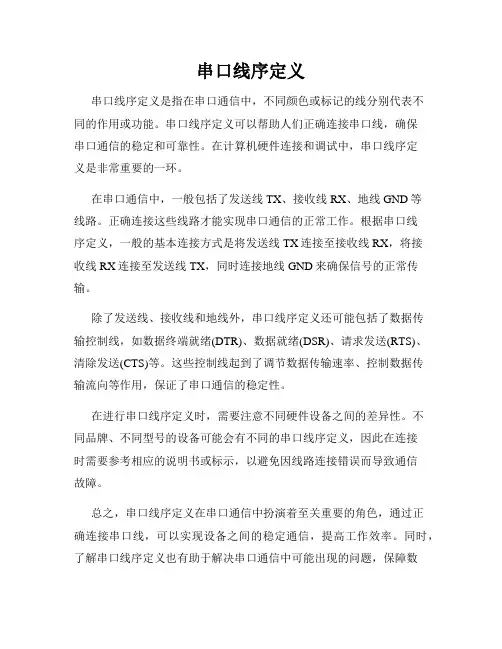

串口线序定义
串口线序定义
串口线序定义是指在串口通信中，不同颜色或标记的线分别代表不
同的作用或功能。
串口线序定义可以帮助人们正确连接串口线，确保
串口通信的稳定和可靠性。
在计算机硬件连接和调试中，串口线序定
义是非常重要的一环。
在串口通信中，一般包括了发送线TX、接收线RX、地线GND等
线路。
正确连接这些线路才能实现串口通信的正常工作。
根据串口线
序定义，一般的基本连接方式是将发送线TX连接至接收线RX，将接
收线RX连接至发送线TX，同时连接地线GND来确保信号的正常传输。
除了发送线、接收线和地线外，串口线序定义还可能包括了数据传
输控制线，如数据终端就绪(DTR)、数据就绪(DSR)、请求发送(RTS)、清除发送(CTS)等。
这些控制线起到了调节数据传输速率、控制数据传
输流向等作用，保证了串口通信的稳定性。
在进行串口线序定义时，需要注意不同硬件设备之间的差异性。
不
同品牌、不同型号的设备可能会有不同的串口线序定义，因此在连接
时需要参考相应的说明书或标示，以避免因线路连接错误而导致通信
故障。
总之，串口线序定义在串口通信中扮演着至关重要的角色，通过正
确连接串口线，可以实现设备之间的稳定通信，提高工作效率。
同时，了解串口线序定义也有助于解决串口通信中可能出现的问题，保障数
据传输的准确性和可靠性。
希望在使用串口通信时，能够根据串口线序定义来正确连接串口线，确保通信顺利进行。
串口通信的基本知识
串口通信的基本知识本文介绍了串口通讯的基本概念、数据格式、通讯方式、典型的串口通讯标准等内容。
串口通讯，RS232,RS485，停止位，奇校验，偶校验1 串口通讯串口通讯(Serial Communication)，是指外设和计算机间，通过数据信号线、地线等，按位进行传输数据的一种通讯方式。
串口是一种接口标准，它规定了接口的电气标准，没有规定接口插件电缆以及使用的协议。
2 串口通讯的数据格式一个字符一个字符地传输，每个字符一位一位地传输，并且传输一个字符时，总是以“起始位”开始，以“停止位”结束，字符之间没有固定的时间间隔要求。
每一个字符的前面都有一位起始位(低电平)，字符本身由7位数据位组成，接着字符后面是一位校验位(检验位可以是奇校验、偶校验或无校验位)，最后是一位或一位半或二位停止位，停止位后面是不定长的空闲位，停止位和空闲位都规定为高电平。
实际传输时每一位的信号宽度与波特率有关，波特率越高，宽度越小，在进行传输之前，双方一定要使用同一个波特率设置。
3 通讯方式单工模式（Simplex Communication）的数据传输是单向的。
通信双方中，一方固定为发送端，一方则固定为接收端。
信息只能沿一个方向传输，使用一根传输线。
半双工模式（Half Duplex）通信使用同一根传输线，既可以发送数据又可以接收数据，但不能同时进行发送和接收。
数据传输允许数据在两个方向上传输，但是，在任何时刻只能由其中的一方发送数据，另一方接收数据。
因此半双工模式既可以使用一条数据线，也可以使用两条数据线。
半双工通信中每端需有一个收发切换电子开关，通过切换来决定数据向哪个方向传输。
因为有切换，所以会产生时间延迟，信息传输效率低些。
全双工模式（Full Duplex）通信允许数据同时在两个方向上传输。
因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。
在全双工模式中，每一端都有发送器和接收器，有两条传输线，信息传输效率高。

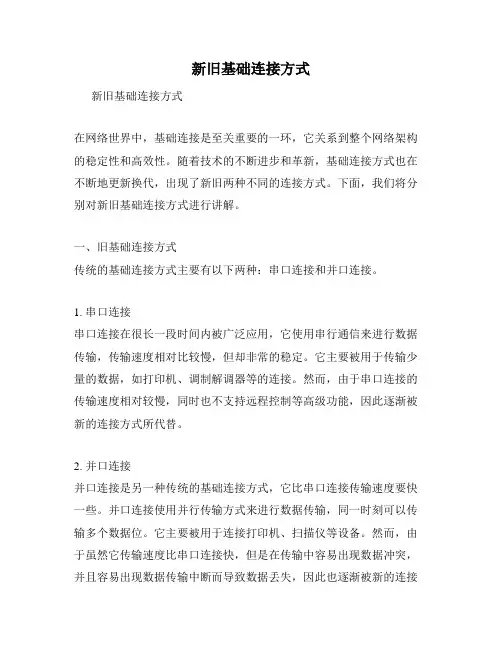

新旧基础连接方式
新旧基础连接方式新旧基础连接方式在网络世界中，基础连接是至关重要的一环，它关系到整个网络架构的稳定性和高效性。
随着技术的不断进步和革新，基础连接方式也在不断地更新换代，出现了新旧两种不同的连接方式。
下面，我们将分别对新旧基础连接方式进行讲解。
一、旧基础连接方式传统的基础连接方式主要有以下两种：串口连接和并口连接。
1. 串口连接串口连接在很长一段时间内被广泛应用，它使用串行通信来进行数据传输，传输速度相对比较慢，但却非常的稳定。
它主要被用于传输少量的数据，如打印机、调制解调器等的连接。
然而，由于串口连接的传输速度相对较慢，同时也不支持远程控制等高级功能，因此逐渐被新的连接方式所代替。
2. 并口连接并口连接是另一种传统的基础连接方式，它比串口连接传输速度要快一些。
并口连接使用并行传输方式来进行数据传输，同一时刻可以传输多个数据位。
它主要被用于连接打印机、扫描仪等设备。
然而，由于虽然它传输速度比串口连接快，但是在传输中容易出现数据冲突，并且容易出现数据传输中断而导致数据丢失，因此也逐渐被新的连接方式所取代。
二、新基础连接方式新基础连接方式主要包括以下两种：USB连接和网线连接。
1. USB连接USB连接是一种广泛应用的新型连接方式，它的传输速度十分快速，支持高级别的远程控制和传输等功能。
它主要被用于连接各种设备，如U盘、鼠标、键盘、外置硬盘等，同时也被广泛应用于智能手机和平板电脑的连接。
2. 网线连接网线连接是一种广泛应用于网络领域的连接方式，它使用以太网技术进行数据传输，传输速度相当快速，同时也支持高级别的远程控制和传输等功能。
它主要被用于连接各种网络设备，如计算机、路由器、交换机等。
三、新旧连接方式的比较与传统的基础连接方式相比，新型连接方式具有许多优点。
首先，新连接方式的传输速度快，远程传输的控制和管理功能也更加完善。
其次，新连接方式具有更高的稳定性和可靠性，数据传输过程中不易出现数据丢失和传输中断等问题。
【整理】常用通信接口一(串口、RS232、RS485、USB、TYPE-C原理与区别)
By bingge 【整理】常用通信接口一（串口/RS232/RS485/USB/TYPE-C 原理与区别）一、什么是串口通信?常见的串口通信一般是指异步串行通信。
与串行通信相对的是并行通信。
数据传输一般都是以字节传输的，一个字节8个位。
拿一个并行通信举例来说，也就是会有8根线，每一根线代表一个位。
一次传输就可以传一个字节，而串口通信，就是传数据只有一根线传输，一次只能传一个位，要传一个字节就需要传8次。
异步串口通信:就只需要一根线就可以发送数据了。
串口通信主要为分232，485，422通信三种方式。
二、RS232接口标准设计电路232通信主要是由RX,T X,G ND 三根线组成。
RX 与TX ，TX 接RX ，GND 接GND 。
这样还是比较好理解吧。
因为发送和接收分别是由不同的线处理的，也就是能同时发送数据和接收数据，这就是所谓的全双工。
By bingge三、RS485EMC 标准设计电路1.RS485概念是为了解决232通信距离的问题。
485主要是以一种差分信号进行传输，只需要两根线，+,-两根线，或者也叫A ，B 两根线。
A ，B 两根线的差分电平信号就是作为数据信号传输。
发送和接收都是靠这两根的来传输，也就是每次只能作发送或者只能作接收，这就是半双工的概念了，这在效率上就比232弱很多了。
RS-485只能构成主从式结构系统，通信方式也只能以主站轮询的方式进行，系统的实时性、可靠性较差；By bingge2.422通信422是为了保留232的全双工，又可以像485这样提高传输距离。
有些标注为485-4。
而485就标注为485-2。
有什么区别呢。
就是为了好记呢。
485-2就是2根线。
485-4就是4根线。
3.RS232与RS485接口的差别由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。
直连串口线和交叉串口线的区别和使用
直连串口线和交叉串口线的区别和使用一、直通串口和交叉串口的区别串口线分直通和交叉，直通一般用于延长PC与设备，将2、3、5分别连接2、3、5，因为PC上一般为公头，而设备上多为母头，所以正好它们是通用的，既可用于延长也可用于连接。
交叉一般用于PC与PC对接，将2对3、3对2、5对5，一般两头都是母头。
•优良型模制D-Sub 线缆, DB9 公头 / DB9 母头二、如何辨别交叉串口线与直连串口线？可以直接使用万用表，在检测中，如果2和2通，3和3通则为直连串口线；如果2和3通，3和2通则为交叉串口线。
一般串口线外面是一块绝缘的橡胶，万用表的探针插进去会比较难，建议截一小段焊锡丝，然后把万用表探针接触焊锡丝来测试即可。
当然了，如果每次拿到一根串口线都要拿万用表来测它是直通的还是交叉会很麻烦，也有一个轻松简便的方法：两头母口是交叉，一公一母是直连（两头都是公口的串口线现实中使用的情况较少）。
→ 需要注意的是，在操作中不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
•大功率D-sub线缆，DB9公头/母头三、什么时候用交叉，什么时候用直通？标准串口引脚2是RX，引脚3是TX，(即九针串口的2号引脚连接的是主控芯片的RXD引脚，3号引脚连接的是主控芯片的TXD引脚)，如果单片机开发板的串口和电脑串口都是标准串口，则俩串口应该用交叉线连接。
不过现实中直通线居多，为了配合直通线的使用，在画板的时候，把主控芯片的RXD引脚连接至串口的3脚，主控芯片的TXD引脚连接至串口的2脚，这样这个开发板上的串口就不是标准串口了，即2变成TX，3变成RX，和标准串口连接时当然应该使用直连线了。
看一个开发板上的串口是标准串口还是非标准串口，最主要的还是要看原理图如何连接。
我们以DB9为例，连接线包括三种：公对母，公对公，母对母。
这三种连接线都分别有交叉线和直连线，所以总共有6中连接方式。
串口通讯原理
串口通讯原理串口通讯是一种常见的数据传输方式，它通过串行传输数据，将数据一位一位地发送和接收。
串口通讯常用于计算机与外部设备之间的数据传输，例如打印机、调制解调器、传感器等。
本文将介绍串口通讯的原理和工作方式。
一、串口通讯的基本原理串口通讯使用两根信号线进行数据传输，分别是发送线（TX）和接收线（RX）。
发送线用于将数据从发送端发送到接收端，接收线则用于将数据从接收端传输到发送端。
这两根信号线通过一对电缆连接在一起。
在串口通讯中，数据是按照一定的格式进行传输的。
常见的格式包括起始位、数据位、校验位和停止位。
起始位用于标识数据传输的开始，数据位用于传输实际的数据，校验位用于检测数据传输的准确性，停止位用于标译数据传输的结束。
二、串口通讯的工作方式串口通讯的工作方式可以分为同步和异步两种。
同步传输是指发送端和接收端的时钟信号保持同步，数据按照时钟信号的边沿进行传输。
异步传输则是指发送端和接收端的时钟信号不同步，数据通过起始位和停止位进行同步。
在同步传输中，发送端和接收端需要事先约定好时钟信号的频率和相位，以确保数据的准确传输。
而在异步传输中，发送端和接收端只需要约定好数据的格式，不需要同步时钟信号，因此更加灵活。
三、串口通讯的优缺点串口通讯具有以下优点：1. 简单易用：串口通讯的硬件接口简单，使用方便。
2. 跨平台性：串口通讯可以在不同的操作系统和设备之间进行数据传输。
3. 可靠性高：串口通讯的传输稳定可靠，不容易出错。
然而，串口通讯也存在一些缺点：1. 传输速率较低：串口通讯的传输速率相对较低，无法满足高速数据传输的需求。
2. 连接距离有限：串口通讯的连接距离较短，一般不超过几十米。
3. 线路复杂：串口通讯需要使用专用的串口线缆，线路较为复杂。
四、串口通讯的应用领域串口通讯广泛应用于各个领域，包括工业自动化、通信设备、医疗设备等。
例如，在工业自动化领域，串口通讯常用于PLC（可编程逻辑控制器）和外部设备之间的数据传输；在通信设备领域，串口通讯常用于调制解调器和计算机之间的数据传输。
串口的概念指什么
串口的概念指什么串口概念指的是串行接口，也叫串行端口或串行通信接口。
它是计算机与外部设备之间进行数据传输的一种通信方式。
与串行接口相对应的是并行接口，它可以同时传输多个比特。
串口被广泛应用于各个领域，包括计算机、通信、工业控制等。
它被用来连接计算机与打印机、调制解调器、传感器、仪器设备等外部设备，实现数据的输入和输出。
串口的使用可以简化设备的连接，节省成本和空间，并且可以实现长距离的数据传输。
串口的标准定义了数据的传输格式、电气特性、信号线连接等规范。
常用的串口标准有RS-232、RS-422、RS-485等。
其中，RS-232是最常见的串口标准，也是最早出现的一种。
它定义了数据线、控制线和电气特性，可以实现计算机与外部设备之间的双向通信。
与RS-232相比，RS-422和RS-485支持更远的传输距离和更高的传输速率。
串口的数据传输是按照比特的顺序进行的，每个比特由一个电平或电压表示。
常见的串口通信方式有同步串口和异步串口。
同步串口在传输数据时，发送方和接收方需要事先约定传输速率和时钟同步，以保证数据的正确传输。
而异步串口则不需要事先约定，每个数据包包含起始位、数据位、校验位和停止位，接收方根据起始位和停止位来确定数据的传输速率和同步。
串口的速率通常用波特率来表示，表示每秒传输的比特数。
常见的波特率有9600、19200、38400等。
波特率的选择需要根据实际应用需求和设备的性能来确定。
较高的波特率可以实现更快的数据传输速度，但也会增加数据传输的出错率。
与并行接口相比，串口在数据传输速率上通常较慢。
但串口具有比较长的传输距离，可以实现几百米甚至更长的距离。
另外，串口还具有连接简单、稳定可靠、成本低等优点。
这些特点使得串口在工业控制、物联网、通信等领域中得到广泛应用。
串口的实现可以通过串口模块来实现，这些模块通常由芯片和相应的驱动电路组成。
常见的串口芯片有UART（通用异步收发器）、USART（通用同步异步收发器）等。
三种串口总线的工作原理
三种串口总线的工作原理引言串口总线在计算机通信领域中扮演着重要的角色。
本文将介绍三种常见的串口总线：R S-232、RS-485和U AR T。
我们将深入了解它们的工作原理、特点和应用场景。
1. RS232串口总线R S-232串口总线是最传统、最常见的一种串口总线。
它通常用于短距离通信，例如连接计算机和外设设备。
R S-232串口总线采用差分信号传输，即通过信号电平的正负来表示不同的逻辑状态。
常用的RS-232串口总线标准包括DB-9和D B-25。
R S-232串口总线的工作原理如下：-发送端将数据转换成串行信号，并通过串口发送出去。
-接收端接收串行信号，并将其转换成并行数据。
-通信双方通过协议规定的波特率、数据位、校验位等参数进行通信。
R S-232串口总线的特点：-传输距离较短，通常在15米以内。
-仅支持点对点通信，即一对发送方和接收方。
-传输速率较低，一般不超过115200bps。
-常用于连接计算机和外设设备，如打印机、调制解调器等。
2. RS485串口总线R S-485串口总线是一种多点通信的串口总线，它克服了R S-232串口总线的一些限制。
RS-485串口总线适用于长距离通信和多设备通信的场景，例如工业自动化控制系统。
R S-485串口总线的工作原理如下：-发送端将数据转换成差分信号，并通过串口发送出去。
-接收端接收差分信号，并将其转换成并行数据。
-通信设备通过协议规定的波特率、数据位、校验位等参数进行通信。
R S-485串口总线的特点：-传输距离较长，最高可达1200米。
-支持多点通信，最多可连接32个设备。
-传输速率较高，最高可达10M bp s。
-常用于工业自动化控制系统、楼宇自控系统等领域。
3. UA RT串口总线U A RT是一种通用异步收发传输器，它是R S-232和R S-485串口总线的底层物理接口。
UA R T串口总线可以通过芯片级别进行实现，而RS-232和RS-485是UA R T串口总线的应用层协议。
串口和I2c总线简介
串口和I2c总线简介串口和2I C总线1.串口串口是串行接口(Serial Interface)的简称，是指数据一位一位地顺序传送，其特点是通信线路简单，只要一对传输线就可以实现双向通信（可以直接利用电话线作为传输线），从而大大降低了成本，特别适用于远距离通信，但传送速度较慢。
一条信息的各位数据被逐位按顺序传送的通讯方式称为串行通讯。
串行通讯的特点是：数据位的传送，按位顺序进行，最少只需一根传输线即可完成；成本低但传送速度慢。
串行通讯的距离可以从几米到几千米；根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。
串口通信的两种最基本的方式：同步串行通信方式和异步串行通信方式。
同步串行是指SPI（Serial Peripheral interface）的缩写，顾名思义就是串行外围设备接口。
SPI总线系统是一种同步串行外设接口，它可以使MCU与各种外围设备以串行方式进行通信以交换信息，TRM450是SPI接口。
异步串行是指UART（Universal Asynchronous Receiver/Transmitter），通用异步接收/发送。
UART是一个并行输入成为串行输出的芯片，通常集成在主板上。
UART包含TTL电平的串口和RS232电平的串口。
TTL电平是3.3V的，而RS232是负逻辑电平，它定义+5~+12V为低电平，而-12~-5V为高电平，MDS2710、MDS SD4、EL805等是RS232接口，EL806有TTL接口。
串行接口按电气标准及协议来分包括RS-232-C、RS-422、RS485等。
RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。
2. 2I C总线2I C（Inter－Integrated Circuit）总线是由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。
是微电子通信控制领域广泛采用的一种总线标准。
【整理】常用通信接口一（串口、RS232、RS485、USB、TYPE-C原理与区别）
【整理】常⽤通信接⼝⼀（串⼝、RS232、RS485、USB、TYPE-C原理与区别）By bingge 【整理】常⽤通信接⼝⼀（串⼝/RS232/RS485/USB/TYPE-C 原理与区别）⼀、什么是串⼝通信常见的串⼝通信⼀般是指异步串⾏通信。
与串⾏通信相对的是并⾏通信。
数据传输⼀般都是以字节传输的，⼀个字节8个位。
拿⼀个并⾏通信举例来说，也就是会有8根线，每⼀根线代表⼀个位。
⼀次传输就可以传⼀个字节，⽽串⼝通信，就是传数据只有⼀根线传输，⼀次只能传⼀个位，要传⼀个字节就需要传8次。
异步串⼝通信:就只需要⼀根线就可以发送数据了。
串⼝通信主要为分232，485，422通信三种⽅式。
⼆、RS232接⼝标准设计电路232通信主要是由RX,T X,G ND 三根线组成。
RX 与TX ，TX 接RX ，GND 接GND 。
这样还是⽐较好理解吧。
因为发送和接收分别是由不同的线处理的，也就是能同时发送数据和接收数据，这就是所谓的全双⼯。
By bingge三、RS485EMC 标准设计电路1.RS485概念是为了解决232通信距离的问题。
485主要是以⼀种差分信号进⾏传输，只需要两根线，+,-两根线，或者也叫A ，B 两根线。
A ，B 两根线的差分电平信号就是作为数据信号传输。
发送和接收都是靠这两根的来传输，也就是每次只能作发送或者只能作接收，这就是半双⼯的概念了，这在效率上就⽐232弱很多了。
RS-485只能构成主从式结构系统，通信⽅式也只能以主站轮询的⽅式进⾏，系统的实时性、可靠性较差；By bingge2.422通信422是为了保留232的全双⼯，⼜可以像485这样提⾼传输距离。
有些标注为485-4。
⽽485就标注为485-2。
有什么区别呢。
就是为了好记呢。
485-2就是2根线。
485-4就是4根线。
3.RS232与RS485接⼝的差别由于RS232接⼝标准出现较早，难免有不⾜之处，主要有以下四点：1）接⼝的信号电平值较⾼，易损坏接⼝电路的芯⽚，⼜因为与TTL 电平不兼容故需使⽤电平转换电路⽅能与TTL 电路连接。
串口的概念
串口的概念串口（Serial Port）是一种计算机外部设备与计算机通信的接口，也可以称为串行接口或COM口。
串口是一种创建数据通信连接的接口，其特点是一次只能传输一个位元（bit）。
与之相对的是并行接口，可以同时传输多个位元。
串口主要用于计算机与外部设备之间的数据传输，可以连接各种设备，如打印机、调制解调器、终端等。
串口通信是一种逐位地进行数据传输的通信方式。
数据在串口中经过一系列的电气信号转换和协议处理后，可以在计算机和外部设备之间进行可靠的数据传输。
串口通信可以用于传输文本数据、图像数据、音频数据等各种类型的数据。
串口通信一般使用异步传输方式，即数据的发送和接收是不同步进行的。
发送端根据波特率（Baud rate）将数据转化为连续的电气信号，接收端通过检测电气信号的变化来还原数据。
波特率是指每秒钟传输的位元数量，常见的波特率有9600bps、115200bps等。
串口通信的传输速率相对较慢，但它具有以下几个优点：1. 简单：串口通信的接口较为简单，只需几根信号线即可实现数据传输。
2. 稳定：串口通信的电气信号转换较为稳定，不易受干扰。
3. 距离远：串口通信的传输距离较远，最远可达数百米。
4. 兼容性强：串口通信是一种标准接口，可以连接各种不同的设备。
串口通信的物理接口一般是DB9（9针）或DB25（25针）的D型插座，其中规定的引脚分为信号引脚和电源引脚。
常用的信号引脚有接地线、数据线（发送线和接收线）、流量控制线等。
电源引脚一般是供电使用。
在计算机中，串口通常使用RS-232C协议进行数据传输。
该协议规定了数据的电气特性（如电压范围）和数据帧的格式（如起始位、数据位、停止位等）。
除了RS-232C协议，还有一些其他的串口通信协议，如RS-422、RS-485等，它们具有不同的电气特性和传输距离。
在实际应用中，串口通信被广泛使用。
例如，打印机和计算机之间的数据传输就是通过串口进行的。
此外，一些传感器、控制器等外部设备也可以通过串口与计算机进行通信，以实现数据的采集和控制。
串口基本知识
串口基本知识一、什么是串口通讯？举个例子，人与人之间的沟通可通过书面文件，语音或视频来交换信息。
那么设备和计算机之间用来交换信息的桥梁是什么呢？那就是串口通讯。
串口通信是以串行数字二进制形式用不同方法交换数据的方式。
二、传输模式的分类传输模式可分为单工，半双工和全双工。
每种传输模式都有一个源（也称为发送器）和目的地（也称为接收器）。
在单工模式下，只有一个客户端（发送方或接收方一次处于活动状态）。
如果发送者发送，接收者只能接收。
例如：无线电和电视传输。
在半双工模式下，发送方和接收方都是活动的但不是一次，即如果发送方发送，接收方可以接收但不能发送。
比如互联网，如果客户端（电脑）发送网页请求，则Web服务器处理该应用程序并发回该信息。
在全双工模式下，发送方和接收方都可以同时发送和接收。
最常用的就是智能手机。
三、串行和并行通信之间的区别串行通信一次只发送一位，需要更少的I/ O线。
因此，占用更少的空间并且更能抵抗串扰。
串行通信的主要优点是整个嵌入式系统的成本变得便宜并且可以长距离传输信息。
串行传输用于DCE（数据通信设备）设备，如调制解调器。
并行通信一次发送一块数据（8，16或32位）。
因此，每个数据位都需要一个单独的物理I/ O线。
并行通信的优点是速度快，缺点是用了更多的I/O线。
并行传输用于PC（个人计算机），用于互连CPU （中央处理单元），RAM（随机存取存储器），调制解调器，音频，视频和网络硬件。
四、同步串行接口和异步串行接口为了有效地处理串行设备，时钟是主要来源。
每个串行设备的时钟信号不同，它分为同步协议和异步协议。
①同步串行接口同步串行接口上的所有设备都使用单CPU总线来共享时钟和数据，数据传输更快。
优点是波特率不会失配。
此外，接口组件需要更少的I / O线。
例如I2C，SPI和CAN等。
I2C协议I2C（内部集成电路）是一种双线双向协议，用于在同一总线上的不同设备之间交换数据。
I2c使用7位或10位地址，允许最多连接1024个设备。
串口基础知识
串口基础知识一、什么是串口？串口（Serial Port），也称为COM口（Communication Port），是一种用于数据传输的通信接口，常用于计算机与外部设备之间的数据传输。
串口采用串行传输方式，即逐位地发送和接收数据，相比并行传输方式，串口的数据传输速率较慢，但具有传输距离远、连接设备数量多的优势。
二、串口的工作原理串口的工作原理是通过发送和接收电平信号来传输数据。
串口通信使用的是两根信号线：发送线（Tx）和接收线（Rx）。
发送线上的电平变化表示发送的二进制数据，接收线上的电平变化表示接收到的二进制数据。
发送方通过发送线将数据按照一定的协议发送给接收方，接收方通过接收线接收数据并进行处理。
三、串口的通信参数串口通信需要设置一些参数，以确保通信的正确性和稳定性。
常用的串口通信参数包括：1. 波特率（Baud Rate）：表示每秒钟传输的位数，常用的波特率有9600、115200等。
2. 数据位（Data Bits）：表示每个字节的位数，常用的数据位有7位、8位。
3. 停止位（Stop Bits）：表示停止位的个数，常用的停止位有1位、1.5位、2位。
4. 校验位（Parity Bit）：用于检测数据传输过程中的错误，常用的校验位有无校验、奇校验、偶校验。
四、串口的应用领域串口广泛应用于各种设备之间的数据通信，常见的应用领域有：1. 电脑与外部设备之间的数据传输，如打印机、扫描仪、数码相机等。
2. 嵌入式系统中，用于与传感器、执行器等外部设备进行数据交互。
3. 工业自动化领域，用于控制和监控设备之间的数据传输。
4. 通信设备中，如调制解调器、路由器等。
五、串口的优缺点串口作为一种通信接口，具有以下优点：1. 传输距离远：串口的传输距离可以达到几百米，适用于远距离通信。
2. 连接设备数量多：串口可以通过串口转换器扩展连接多个设备。
3. 通信稳定可靠：串口通信采用的是同步传输方式，可以保证数据的准确传输。
直连网线和交叉网线使用区别
1直连网线和交叉网线使用区别看到那么多朋友老是接错线，导致无法正常使用路由器，发个贴给普及下基础的网络知识。
交叉线：一头是T-586A的标准另一头是T-568B的标准才可以两台计算机直接相连(网卡对网卡) ，普通的网线(直通线)两头一般都是T-568B标准的。
所以，需要一根专门制作的网线,或者手头有空余的线改一下也可以只改一个头。
做水晶头的时候，另一头要把第1根和第3根对调，第2根和第6根对调。
有关交叉线和直通线：568A的排线顺序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
568B的排线顺序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
交叉线是指：一端是568A标准，另一端是568B标准的双绞线。
直通线则指：两端都是568A或都是568B标准的双绞线。
交叉线的顺序：一头（从左到右）：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
另一头（从左到右）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
直通线的顺序：两头一样(从左到右)：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕或者两头全是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
使用直通线的情况：1. 将交换机或HUB与路由器连接；2. 计算机（包括服务器和工作站）与交换机或HUB连接。
使用交叉线的情况：1．交换机与交换机之间通过UPLINKS口连接；2． HUB与交换机连接；3． HUB与HUB之间连接；4．两台PC直接相连(网卡对网卡)；5．路由器接口与其它路由器接口的连接；6． Ethernet接口的ADSL Modem连接到PC机的网卡接口。
只与网线两端连接的设备的 RJ-45 接口的管脚定义(接法)有关，如果两端管脚定义完全相同则用交叉线，如果两端已经交叉，则用普通平行线。
或者说，如果两个端口的类型相同，就使用交叉线；如果两个端口类型不同，则使用直连线。
至于两台计算机直接相连后的设置：用正确的网线连好以后，自动获取IP也可以，配置一下家庭网络向导。
直通串口线与交叉串口线的区分
直通串口线与交叉串口线的区分串口线也分直通和交叉，直通一般用于延长PC与设备，将2、3、5分别连接2、3、5，因为PC上一般为公头，而设备上多为母头，所以正好它们是通用的，既可用于延长也可用于连接；交叉一般用于PC与PC对接，将2对3、3对2、5对5，一般两头都是母头！计算机出现之前，为连接串口设备，EIA 制定了RS232 标准。
PC 机出现后，已有的串口设备成为PC机外设，自然采用RS232 标准。
目前PC 机的串行通信接口采用EIA-RS-232C 标准，C 代表1969年最新一次的修改。
EIA-RS-232C标准对电器特性、逻辑电平和各种信号线功能作了规定。
EIA-RS-232C标准用正负电压来表示逻辑状态，在数据信号线上若电压在-3V～-15V之间表示逻辑1，若电压在+3V～+15V之间表示逻辑0；在控制信号线上若电压在-3V ～-15V 之间表示断开状态，若电压在+3V ～+15V之间表示接通状态。
介于-3V ～+3V 之间和低于-15V 、高于+15V 的电压无意义。
而CPU 和终端则采用TTL 电平及正逻辑，TTL 电平用+5V 表示逻辑1，0V 表示逻辑0，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。
EIA-RS-232C 标准没有定义连接器的物理特征．因此出现了DB-25、DB-15 和DB-9 各种类型的连接器，PC 机的COM1和COM2串行接口采用DB-9连接器。
ELA-RS-232C 标准规定，当误码率小于4%时，允许导线长度15m 。
实际应用中，当使用9600b /s、普通双绞屏蔽线时，传输距离可达30m ～35m 。
PC 机的COM1和COM2两个串行接口采用的DB-9连接器是公( 针) 头，提供异步通信的9 个引脚功能。
分别为：①脚(DCD) 数据载波检测，②脚(RXD)接收数据，③脚(TXD) 发送数据，④脚(DTR) 数据终端准备，⑤脚(SG)信号地，⑥脚(DSR) 数据设备准备好，⑦脚(RaS)请求发送，⑧脚(CTS) 清除发送，⑨脚(RI) 振铃指示。
串口通信基本接线方法
串口通信基本接线方法作者：yh 已阅读1675次在电脑的使用中往往会遇到各种各样的连接线.这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用.如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障.在介绍之前先对一些市场常用名词做出解释.现在所有的接头都可以分为公头和母头两大类.公头:泛指所有针式的接头.母头:泛指所有插槽式的接头.目前较为常用的串口有9针串口(DB9)和25针串口(DB25),通信距离较近时(<12m),可以用电缆线直接连接标准RS-232端口(RS-422、RS-485较远),若距离较远,需附加MODEM(MODEM)或远华科技发展有限公司系列产品.1、DB9和DB25的常用信号脚说明2 、RS-232C 串口通信接线方法(三线制)首先,串口传输数据只要有接收数据针脚和发送针脚就能实现:同一个串口的接收脚和发送脚直接用线相连,两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9 针串口和25 针串口,均是2 与3 直接相连;·两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)上面表格是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则:接收数据针脚(或线)与发送数据针脚(或线)相连,彼些交叉,信号地对应相接,就能百战百胜.3 、串口调试中要注意的几点:·不同编码机制不能混接,如RS-232C 不能直接与RS-422 接口相连,必须通过武汉迈威光电技术有限公司系列转换器才能连接;·线路焊接要牢固,不然程序没问题,却因为接线问题误事;·串口调试时,准备一个好的调试工具,如串口调试助手、串口精灵等,有事半功倍之效果;·强烈建议不要带电插拨串口,插拨时至少有一端是断电的,否则串口易损坏.所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看.在接线时没有提及的针脚都悬空不管.下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用.并口针脚功能一览表。
9串口定义
9串口定义摘要：1.串口的定义和概念2.串口的分类和特点3.串口的通信方式和数据传输速率4.串口的应用领域和未来发展趋势正文：1.串口的定义和概念串口（Serial Port），又称串行接口，是一种计算机硬件接口，用于实现计算机与外部设备之间的数据传输。
与并行接口相比，串口一次只传输一个数据位，因此传输速度较慢，但其优点是只需较少的线路即可实现数据传输，且成本较低。
在电子设备和计算机外设中，串口被广泛应用。
2.串口的分类和特点根据数据传输方式和通信协议的不同，串口可分为以下几类：（1）串行通信接口（RS-232）：这是一种最常用的串口类型，主要用于计算机与外部设备（如鼠标、键盘、调制解调器等）之间的数据传输。
RS-232 具有传输距离较短（一般为15 米以内）和传输速率较低（一般为9600bps）的特点。
（2）串行通信接口（RS-485）：RS-485 是一种多点通信的总线型接口，具有较强的抗干扰能力和较远的传输距离（可达1200 米）。
它适用于工业自动化、仪表测量等领域的数据通信。
（3）通用串行总线（USB）：USB 是一种高速串行接口，传输速率可达480Mbps。
它已成为现代计算机和外部设备的主要接口之一，支持热插拔和即插即用功能。
3.串口的通信方式和数据传输速率串口的通信方式主要有异步通信、同步通信和双向通信等。
其中，异步通信是最常见的通信方式，它采用起始位、数据位、奇偶校验位和停止位等组成一个数据帧进行传输。
同步通信则是通过特定的同步方式进行数据传输，如比特同步和字节同步等。
双向通信则是指数据可以在两个方向上进行传输。
数据传输速率是指单位时间内传输的数据量，通常以比特每秒（bps）为单位表示。
串口的数据传输速率受通信协议、硬件设备和传输距离等因素影响。
常见的串口传输速率有9600bps、19200bps、38400bps、57600bps 和115200bps 等。
4.串口的应用领域和未来发展趋势串口在电子设备和计算机外设中具有广泛的应用，如鼠标、键盘、调制解调器、路由器、传感器等。
串口总线标准
串口总线标准
串口总线标准是一种通信协议，它定义了串行数据在物理层面上如何传输。
串口总线标准通常用于计算机与其他设备之间的通信，例如打印机、调制解调器、扫描仪等。
在串口总线标准中，最常用的两种协议是RS-232和USB。
RS-232是一种较为传统的串口总线标准，它定义了9个信号线，包括发送数据线、接收数据线、地线、请求发送线、允许发送线、接收器准备好线、发送器准备好线、数据终端准备好线和线路准备好线。
RS-232协议简单易懂，但传输速度较慢，适用于低速设备之间的通信。
USB（通用串行总线）是一种更为现代化的串口总线标准，它采用集线器结构，可以通过多个USB设备连接在一根USB电缆上。
USB协议具有传输速度快、支持热插拔、兼容性好等优点，适用于高速设备之间的通信。
除了RS-232和USB之外，还有许多其他的串口总线标准，例如RS-485、RS-422、CAN总线、LIN总线等。
这些协议各有其特点和适用场景，例如RS-485和RS-422支持长距离和高速度传输，CAN总线和LIN总线则主要用于汽车和工业自动化领域。
总之，选择合适的串口总线标准需要根据具体的应用场景和设备需求来确定。
不同的串口总线标准具有不同的优缺点，需要根据实际情况进行选择。
串口信号定义和作用以及接线方法
串口、并口接口定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。
并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。
1、25针并行口插口的针脚功能：针脚功能针脚功能1 选通(STROBE低电平) 10 确认(ACKNLG低电平)2 数据位0 (DATAO) 11 忙(BUSY)3 数据位1 (DATA1) 12 却纸(PE)4 数据位2 (DATA2) 13 选择(SLCT)5 数据位3 (DATA3) 14 自动换行(AUTOFEED低电平)6 数据位4 (DATA4) 15 错误观点(ERROR低电平)7 数据位5 (DATA5) 16 初始化成(INIT低电平)8 数据位6 (DATA6) 17 选择输入(SLCTIN低电平)9 数据位7 (DATA7) 18-25 地线路(GND)2.串行口的典型代表是RS-232C及其兼容插口，有9针和25针两类。
25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。
其针脚功能如下：针脚功能针脚功能1 未用2 发出数据(TXD) 11 数据发送(一)3 接受数据(RXD) 12-17 未用4 请求发送(RTS) 18 数据接收( )5 清除发送(CTS) 19 未用6 数据准备好(DSR) 20 数据终端准备好比(DTR)7 信号地线路(SG) 21 未用8 载波检测(DCD) 22 振铃指示精神(RI)9 发送返回( ) 23-24 未用10 未用25 接收返回(一)9针串行口的针脚功能：针脚功能针脚功能1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)串口通信基本原理及接线方法目前较为常用的串口有9针串口(DB9)和25针串口(DB25)，通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器(MODEM)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从接触51单片机开始就认识了串口，但前段时间越想越对串口迷茫：公头、母头、直连串口线、交叉串口线，这些到底该怎么连接把我搞得晕头转向。
终于在不断的查阅资料、静静的苦思冥想和不断的看电路图、用万用表测试中，对串口有了透彻、清晰的认识。
先说一下我在很久以前遇到的一个小问题。
我最初开始
使用的是优龙的开发板，串口线也是使用的配套的，没出现过问题。
后来开始使用天嵌的开发板，当时为了省事，想继续用优龙提供的串口线，但是接到天嵌的开发板上启动时，串口没有任何信息。
然后我改用天嵌提供的串口线连接，这样就都正确了。
当时觉得这是个小问题，可能是优龙的串口线哪里出问题了，就没仔细考虑。
下面说标准的串口定义。
无论是公头还是母头，都是2
脚是RXD，3脚是TXD，所以在任意两个串口通信时，使用
的连接线应该是交叉串口线。
特别是一个公头一个母头的时候，是不能直接连接的，一定要使用交叉的一头公一头母的串口线。
再说一下市面的情况。
按照标准的串口定义，应该都是
使用交叉串口线的，那为什么还有直连串口线呢？！这就是有些公司在设计串口电路的时候，为了配合使用直连串口线，将标准的串口定义改了。
下面给两个电路图。
优龙板的串口电路图
天嵌的串口电路图
从这两个图大家就可以看到区别：优龙使用的是标准的定义，DB9插座的2脚接MAX3232的14脚，即RXD；而天嵌中DB9插座的二脚接的是13脚，即TXD。
这样就很容易明白为什么我当时用优龙的串口线和天嵌的板子连行不通了！
总结一下，在实际使用中，不需要考虑标准非标准，而是要看电路里是如何定义的。
只要记住RXD接TXD、TXD接RXD就可以了，根据电路里的设计决定使用直连串口线还是交叉串口线。
