平面图,立面图,剖面图
结构平面图的名词解释
结构平面图的名词解释结构平面图是指用平面图的形式来表示和描述建筑物、构造、建筑元素或者布置在地面上的各种设施的结构和形象。
它是建筑设计和施工中的重要工具，为工程师、设计师和承建商提供了一个易于理解和交流的方式，使他们能够准确地理解和展示复杂的结构关系。
一、定义解释法结构平面图是建筑设计中的一种技术性图纸。
它用平面的形式展示了建筑物内部或外部的结构元素、墙体、柱子、梁、楼板、楼梯、管道等组成部分，并标注了各个构件的尺寸、位置和关系。
结构平面图通常由结构工程师绘制，他们根据系统工程设计的要求和规范，考虑到结构的特殊性，以确保建筑物具有承重、稳定和安全的功能。
二、分类描述法按照用途和范围划分，结构平面图可以分为以下几类：1.楼层平面图：楼层平面图是一种代表建筑物每层平面的结构图。
它显示了墙体、柱子、开口、梁、楼板和楼梯等的位置和尺寸，以及它们之间的关系。
通过楼层平面图，设计师可以在设计过程中考虑到房间布局、空间功能和出入口位置等因素。
2.屋顶平面图：屋顶平面图主要描述建筑物顶部的结构和构造，例如屋顶的形状、坡度、材料和其他细节。
它还显示了天窗、烟囱、通风口以及其他顶部特殊构件的位置和布置。
3.基础平面图：基础平面图呈现了建筑物基础的结构和构造。
它描述了地基、地下室墙、地下排水系统、地脚螺栓和其他基础构件的位置和尺寸。
基础平面图还可以显示地下管道、电缆和其他工程设施的位置。
4.剖面图：剖面图是通过对建筑物进行垂直切割而生成的图。
它显示了建筑物不同部分的高度、厚度和形状。
剖面图可以帮助设计师和施工人员了解细节，如墙体内部的隔层、管道和电缆的布置。
5.立面图：立面图是为了描述建筑物的外立面而制作的图纸。
它显示了建筑物的形状、外观和外部结构细节，如窗户、门、阳台和廊道等。
立面图使设计师和施工人员能够直观地了解建筑物外部的外观效果和结构特点。
三、应用方法法结构平面图在建筑设计和施工中起着至关重要的作用。
它为设计师、工程师、承包商和其他相关人员提供了沟通和交流的桥梁。

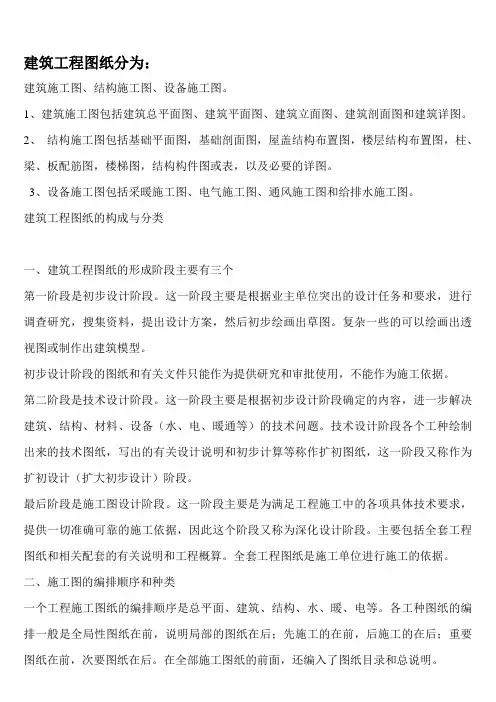

工程图纸分类
建筑工程图纸分为：建筑施工图、结构施工图、设备施工图。
1、建筑施工图包括建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图。
2、结构施工图包括基础平面图，基础剖面图，屋盖结构布置图，楼层结构布置图，柱、梁、板配筋图，楼梯图，结构构件图或表，以及必要的详图。
3、设备施工图包括采暖施工图、电气施工图、通风施工图和给排水施工图。
建筑工程图纸的构成与分类一、建筑工程图纸的形成阶段主要有三个第一阶段是初步设计阶段。
这一阶段主要是根据业主单位突出的设计任务和要求，进行调查研究，搜集资料，提出设计方案，然后初步绘画出草图。
复杂一些的可以绘画出透视图或制作出建筑模型。
初步设计阶段的图纸和有关文件只能作为提供研究和审批使用，不能作为施工依据。
第二阶段是技术设计阶段。
这一阶段主要是根据初步设计阶段确定的内容，进一步解决建筑、结构、材料、设备（水、电、暖通等）的技术问题。
技术设计阶段各个工种绘制出来的技术图纸，写出的有关设计说明和初步计算等称作扩初图纸，这一阶段又称作为扩初设计（扩大初步设计）阶段。
最后阶段是施工图设计阶段。
这一阶段主要是为满足工程施工中的各项具体技术要求，提供一切准确可靠的施工依据，因此这个阶段又称为深化设计阶段。
主要包括全套工程图纸和相关配套的有关说明和工程概算。
全套工程图纸是施工单位进行施工的依据。
二、施工图的编排顺序和种类一个工程施工图纸的编排顺序是总平面、建筑、结构、水、暖、电等。
各工种图纸的编排一般是全局性图纸在前，说明局部的图纸在后；先施工的在前，后施工的在后；重要图纸在前，次要图纸在后。
在全部施工图纸的前面，还编入了图纸目录和总说明。
一、图纸目录：说明该工程是由哪几个工种的图纸所组成，各工种图纸的名称、张数和图纸顺序。
二、总说明：主要说明工程的概貌和总的要求。
（一般中小型工程的说明都放在建筑施工图内）内容包括以下几个方面。
1、工程设计依据：建筑面积、造价以及有关的地质、水文、气象资料2、设计标准：建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准等3、施工要求：施工技术和材料等的要求三、建筑总平面图：主要是表明建筑物所在地理位置和周围环境的平面图。
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项
建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。
建筑平面图、立面图、剖面图介绍
建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
（一）底层平面图的识读1．了解平面图的图名、比例。
平面图、立面图、剖面图包含的图纸信息
平面图、立面图、剖面图包含的图纸信息建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
办公楼全套图纸CAD平立剖面图
第十章 房屋建筑工程图
• 二、楼梯详图
楼梯是垂直交通工具，最常用的是钢筋混凝土楼梯。 楼梯由楼梯段、休息平台（包括平台板和梁）和栏杆（或栏板）等组成。 楼梯按形式分有：单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、 螺旋楼梯等。 楼梯按传力途径分有：板式楼梯和梁板式楼梯
板式楼梯和梁板式楼梯如下图所示。
• 单跑楼梯：连接上下层的楼梯梯段中 双跑楼梯：应用最广泛一种形式。在
9
挡雨板
YB 27
檩条
LT 45
10 吊车安全道板 DB 28
屋架
WJ 46
名称
承台 设备基础
桩 挡土墙 地沟 柱间支撑 垂直支撑 水平支撑
梯 雨篷
代号
CT SJ ZH DQ DG ZC CC SC T YP
13.2钢筋混凝土构件详图
• 2.1钢筋混凝土结构的基本知识
• 钢筋混凝土结构简介
• （1）混凝土是由水泥、石子、砂子和水按一定比例拌合而成，经 振捣密实，凝固后坚硬如石。特点是受压能力好，受拉能力差，容 易因受拉而断裂导致破坏，为了解决这个问题，充分利用混凝土的 受压能力，常在混凝土构件的受拉区内按计算配入一定数量的钢筋 ，使混凝土和钢筋结合成一个整体，共同发挥作用，这种配有钢筋 的混凝土称为钢筋混凝土。
网格法：在水平方向等分梯段的踏面数和 竖直方向等分梯段的踏步数后，形成网格 状，沿网格图线画出踏步形状。
辅助线法：把梯段的第一个踢面作出， 并用细实线与最后一个踢面（即平台板 边线或楼面板边线）相连，然后用踏面 数等分所作的辅助线，过辅助线上的等 分点向下作垂线和向右（左）作水平线， 得到踢面和踏面的投影，形成踏步。
开启方式、主要尺寸及节点索引 标志。 2.门窗的开启方式由开启线决定， 开启线有实线和虚线之分。 3.门窗节点剖面图表示门窗某节点 中各部件的用料和断面形状，还 表示各部件的尺寸及其相互间的 位置关系。
平面图、立面图、剖面图包含的图纸信息该如何看
01建筑平面图2、建筑平面图的图线5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
施工图常用符号图例大全请参考↓↓↓很实用的施工图常用符号及图例大全（一）底层平面图的识读1．了解平面图的图名、比例。
2．了解建筑的朝向。
3．了解建筑的平面布置。
4．了解建筑平面图上的尺寸。
建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。
建筑占地面积为首层外墙外边线所包围的面积。
平面面积利用系数K=使用面积/建筑面积×100%5．了解建筑中各组成部分的标高情况。
尺寸等内容。
建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。
立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。
立面图的命名方式有三种：1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。
2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。
1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；一般只标出图两端的轴线及编号，其编号应与平面图一致。
（2）图线在立面图上，门窗应按标准规定的图例画出。
（4）尺寸注法2．从立面图上了解建筑的高度。
6．建立建筑物的整体形状。
建筑剖面图梁、板涂黑。
但宜画出楼地面、屋面的面层线。
1．先了解剖面图的剖切位置与编号。
平面图、立面图、剖面图全方位看懂图纸
平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
平面图,立面图,剖面图
平面图、立面图、剖面图和建筑详图的形成以及图示方法.
要将一幢房屋的全貌包括内外形状结构完整表达清楚,根据正投影原理，按建筑图样的规定画法,通常要画出建筑平面图、建筑立面图和建筑剖面图，对于要进一步表达清楚的细节部分还要画出建筑详图。
现以图5－1所示传达室为例介绍建筑平面图、立面图、剖面图和建筑详图的形成以及图示方法.
图5－1 建筑平面图、立面图和剖面图的形成
一、平面图
为了表达房屋建筑的平面形状、大小和布置，假想用一水平面经过门窗洞将
房屋剖开，移去上部，由上向下投射所得的剖面图，称为建筑平面图,简称平面图。
如果是楼房，沿底层剖开所得剖面图称底层平面图，沿二层、三层……剖开所得的剖面图称二层平面图、三层平面图……
二、立面图
为了反映房屋的外形、高度，在与房屋立面平行的投影面上所作出房屋的正投影图,称为建筑立面图，简称立面图。
图5－1中所画出的是从房屋的正面由前向后投射的正立面图。
如果房屋四个方向立面的形状不同，则要画出左、右侧立面图和背立面图.立面图的名称也可按房屋的朝向分别称为东立面图、南立面图、西立面图和北立面图，还可按房屋两端轴线的编号来命名，如①～③立面图、A~C立面图.
三、剖面图
为表明房屋内部垂直方向的主要结构，假想用侧平面或正平面将房屋垂直剖开，移去处于观察者和剖切面之间的部分，把余下的部分向投影面投射所得投影图，称为建筑剖面图，简称剖面图,根据房屋的复杂程度,剖面图可绘制一个或多个.图5－1中是按平面图中剖切符号所示的剖切位置和投射方向作出的1—1剖面图。
建筑平、立、剖面图
索引符号和详图符号
表 示 方 法
备 注
名称
详图的编号
详图所在的 图纸编号
详图在本页图纸内
剖面图的图示内容
建筑剖面图中，必须标注垂直尺寸和标高。 外墙的高度尺寸一般也注三道: 最外侧一道为室外地面以上的总高尺寸； 中间一道为层高尺寸，即底层地面到二层楼面、各层楼面到上一层楼面、顶层楼面到檐口处的屋面等，同时还注明室内外地面的高差尺寸； 里面一道为门、窗洞及洞间墙的高度尺寸。 此外，还应标注某些尺寸，如室内门窗洞、窗台的高度及有些不另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须注出。 在建筑剖面图上，室内外地面、楼面、楼梯平台面、屋顶檐口顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构标高。
（一）底层平面图的识读
底层平面图与其他平面图的区别: 楼梯平面图 图名 指南针 散水（明沟） 剖切符号
2.楼层平面图
楼层平面图的图示内容与底层平面图相同。因为室外的台阶、花坛、明沟、散水和雨水管的形状和位置已经在底层平面图中表达清楚了, 所以中间各层平面图除要表达本层室内情况外, 只需画出本层的室外阳台和下一层室外的雨篷、遮阳板等。此外, 因为剖切情况不同, 楼层平面图中楼梯间部分表达梯段的情况与底层平面图也不同.
建筑物有几层就画几个平面图, 楼层平面相同时, 只画标准层平面图。
向下投射
重庆大学区B制图教研室袁晓制作
平面图的形成
~1200
要通过门窗洞口
分类: 沿底层门窗洞口剖切开得到的平面图为底层平面图。当沿二层窗台上沿剖切为二层平面图，以次类推，则可得到三层平面图、四层平面图…。若中间结构完全相同，可用一个标准层来表示，称为标准层平面图。沿最上一层的门窗洞口剖切开得到的平面图为顶层平面图。将房屋直接从上向下进行投射得到的平面图称为屋顶平面图。 一般房屋有底层平面图、标准层平面图、顶层平面图和屋顶平面图四个。此外，有的建筑还有地下层（0.000以下）平面图。
如何看建筑施工图(平面、立面、剖面图、设计说明
如何看建筑施工图（平面、立面、剖面图、设计说明。
1 建筑施工图的组成部分1。
建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法。
.等等做法（用以确定各部分荷载),总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4。
建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的.。
平面图立面图剖面图包含的图纸信息你都看全了吗？
平面图立面图剖面图包含的图纸信息你都看全了吗？对于建筑设计师、土木工程师等从事相关行业的人们来说，图纸是工作中使用最为频繁的一种工具，对图纸的熟悉程度，也是评价一个设计师能力的重要指标。
平面图、立面图、剖面图作为具有代表性的三种图纸类型，包含了丰富的设计信息和细节，下面就逐个进行详解。
平面图平面图是以正射投影的方式展示建筑物或者房间的平面布局，是指物体在水平方向上的截面。
在建筑设计中，平面图是最先被用到的图纸类型之一，也是设计环节最为重要的绘图形式，常见的平面图包括：总平面布置、底层平面布置、平面道路规划等。
平面图所包含的信息包括：房间的布局、朝向、尺寸、功能分区、家具配置等。
对于工程师、施工队和材料供应商，平面图不仅可以帮助他们准确理解建筑的布局和设计，而且可以作为合同和工作的指导，确保设计与交付的质量一致。
立面图立面图是建筑设计图纸中描述建筑物外立面的图纸。
它通过把建筑物垂直于地面的截面投影到平面上，反映出建筑物在竖直方向上的形态、结构以及外观特征。
立面图包括建筑物的正立面、背面、两侧立面等，通常会展示各个立面的平面布置、材料使用、建筑风格等信息。
立面图所包含的信息包括建筑物的外形、墙体厚度、窗户大小和数量、门的位置和形状、屋顶线条和高度等等。
它们可以帮助建筑师、设计师和工程师理解建筑物的外观和风格，为选择建筑材料、制定工程计划和提供施工指导提供基础。
剖面图剖面图是建筑设计图纸中描述建筑物结构特征的图纸。
它通常用于展示建筑物内部的结构、空间规划，以及建筑物的横截面信息。
地下室层和电梯井也需要用剖面图来展示它们的结构和细节信息。
剖面图所到包含的信息涉及建筑物的高度、楼层高度、墙体厚度、地面高度、屋顶形状等。
对于工程师、建筑师和设计师，剖面图非常重要，帮助他们确定建筑物的设计和布局，对于施工来说，剖面图也可以作为指导建筑物和进行后期维修等工作的依据。
总体说明总的来说，平面图、立面图和剖面图是建筑设计图纸中最常使用的三种类型，对于建筑师、设计师，以及工程师来说，熟练地理解和应用这三种图纸形式是非常重要的。
绘制建筑平、立、剖面图的步骤和方式
绘制建筑平、立、剖面图的步骤和方式3.7.1 绘制建筑施工图的目的和要求学会绘制施工图，才能把衡宇的内容及设计用意正确、清楚、明了地表达出来。
同时，进一步熟悉衡宇的构造，提高识读建筑施工图的能力。
绘制施工图时，要认真细致，做到投影正确、表达清楚、尺寸齐全、字体工整、图样布置紧凑、图面整洁清楚、符合制图规定。
3.7.2建筑平、立、剖面图之间的关系对应的统一。
立面图和剖面图高度一致，立面图和平面图相应的长度关系一致。
3.7.3画图步骤：(1) 画图工具、图纸的准备；(2) 熟悉衡宇的概况、肯定图样比例和数量；(3) 合理布置图面；(4) 打草稿；(5) 检查加深；(6) 注写尺寸、图名、比例和各类符号；(7) 填写题目栏；(8) 清洁图面，擦去没必要要的作图线和脏痕3.7.4 画图中的习惯画法相同方向、相同线型尽可能一次画完，以避免三角板、丁字尺来回移动；相等的尺寸尽可能一次量出；同一方向的尺寸一次量出；铅笔加深或描图上墨顺序：先画上部，后画下部；先画左侧，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
3.7.5.1 平面图的画法步骤画定位轴线，墙、柱轮廓线，如图(a)定门窗洞的位置，画细部。
如楼梯、台阶、洗手间、散水、明沟、花池等，如图(b)按前述画图方式中的要求检查、加深图线画剖切位置线、尺寸线、标高符号、门的开启线并标注定位轴线、尺寸、门窗编号，注写图名、比例及其他文字说明，如图(c)图线加深粗实线——对剖切到的墙、柱等的截面轮廓线等用；中实线——门的开启线（45°斜线）及其他未剖切到的构造轮廓线、尺寸起止符号等用；细实线——其余如尺寸线、尺寸界限等用。
尺寸标注（1）尺寸线：尺寸线用细实线绘制，并与被注长度平行；距图样最外轮廓线之间的距离不宜小于10mm。
平行排列的尺寸线的距离为7~10mm，并维持一致；（2）尺寸界限：尺寸线一般与被注长度垂直，用细实线绘制，其一端应离开图样轮廓线不小于2mm，另一端超出尺寸线2~3mm；（3）尺寸起止符号：一般用中粗斜短线绘制，其倾斜方向应与尺寸界限成顺时针45°。
建筑工程制图习题答案
建筑工程制图习题答案一、图纸解读1. 平面图：平面图展示了建筑物的水平布局，包括房间、走廊、楼梯等的分布。
在本题中，平面图清晰地标注了各个房间的尺寸和位置，以及门、窗的开启方向。
2. 立面图：立面图展示了建筑物的侧面视图，包括外墙的构造、窗户和门的位置。
本题中的立面图详细描绘了建筑物的外立面设计，包括材料和颜色的选用。
3. 剖面图：剖面图通过建筑物的垂直切割，展示了内部结构和层次。
本题的剖面图清晰地展示了楼板、墙体和屋顶的结构关系。
二、尺寸标注校对在进行尺寸标注校对时，需要注意以下几点：- 检查所有尺寸是否标注齐全，包括长度、宽度、高度等。
- 确保尺寸标注的准确性，避免因误差影响施工。
- 核对图纸上的尺寸与施工要求是否一致。
三、施工细节分析1. 材料选择：根据图纸要求，选择合适的建筑材料，如混凝土、钢筋、砖等。
2. 结构稳定性：分析建筑物的结构设计，确保其满足稳定性和安全性要求。
3. 施工工艺：根据图纸指导施工工艺，包括基础施工、墙体砌筑、屋顶安装等。
四、图纸问题解答1. 如何确保图纸与实际施工的一致性？- 定期进行图纸审核，确保施工过程中遵循图纸要求。
- 施工前进行图纸交底，确保施工团队对图纸有充分理解。
2. 如何处理图纸中的错误或遗漏？- 发现错误或遗漏时，应立即与设计方沟通，获取修正或补充信息。
- 根据实际情况调整施工计划，确保工程质量。
五、结论建筑工程制图是确保施工顺利进行的关键环节。
通过对图纸的细致解读、尺寸标注的校对、施工细节的分析，可以确保施工的准确性和工程的质量。
在实际工作中，应不断学习和积累经验，提高制图和施工的专业能力。
请注意，以上内容仅为示例，具体的习题答案应根据实际的习题内容进行编写。
正确看平面图、立面图、剖面图
01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
点这 .免费下载施工技术资料门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
（一）底层平面图的识读1．了解平面图的图名、比例。
建筑制图规范课件15
建筑制图规范》 武汉科技大学中南分校 城建学院 《建筑制图规范》 周显鹏 xianpeng-zhou@
5.2 建筑物平面、立面、剖面图，宜标注室内外地坪、楼地 建筑物平面、立面、剖面图，宜标注室内外地坪、 面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨棚、 地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨棚、 门、窗、台阶等处的标高。平屋面等不易标明建筑标高的部 台阶等处的标高。 结构标高， 位可标注结构标高 并予以说明。结构找坡的平屋面， 位可标注结构标高，并予以说明。结构找坡的平屋面，屋面 标高可标注在结构板面最低点，并注明找坡坡度。有屋架的 标高可标注在结构板面最低点，并注明找坡坡度。 屋面，应标注屋架下弦搁置点或柱顶标高。有起重机的厂房 屋面，应标注屋架下弦搁置点或柱顶标高。 剖面图应标注轨顶标高、屋架下弦杆件下边缘或屋面梁底、 剖面图应标注轨顶标高、屋架下弦杆件下边缘或屋面梁底、 板底标高。梁式悬挂起重机宜标出轨距尺寸（以米计）。 板底标高。梁式悬挂起重机宜标出轨距尺寸（以米计）。
建筑制图规范》 武汉科技大学中南分校 城建学院 《建筑制图规范》 周显鹏 xianpeng-zhou@
4.3 零配件外形或局部构造的立体图，宜按《房屋 零配件外形或局部构造的立体图，宜按《 建筑制图统一标准》 建筑制图统一标准》（GB/T 50001-2001）中（轴 50001-2001） 测图）的有关规定绘制。 测图）的有关规定绘制。 4.4 不同比例的平面图、剖面图，其抹灰层、楼地 不同比例的平面图、剖面图，其抹灰层、 面、材料图例的省略画法，应符合下列规定： 材料图例的省略画法，应符合下列规定：
建筑制图规范》 武汉科技大学中南分校 城建学院 《建筑制图规范》 周显鹏 xianpeng-zhou@
1) 比例大于1:50的平面图、剖面图，应画出 比例大于1:50的平面图、剖面图， 1:50的平面图 抹灰层与楼地面、屋面的面层线， 抹灰层与楼地面、屋面的面层线，并宜画出材 楼地面 料图例； 料图例； 2) 比例等于1:50的平面图、剖面图，宜画出 比例等于1:50的平面图、剖面图， 1:50的平面图 楼地面、屋面的面层线， 楼地面、屋面的面层线，抹灰层的面层线应根 据需要而定； 据需要而定；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

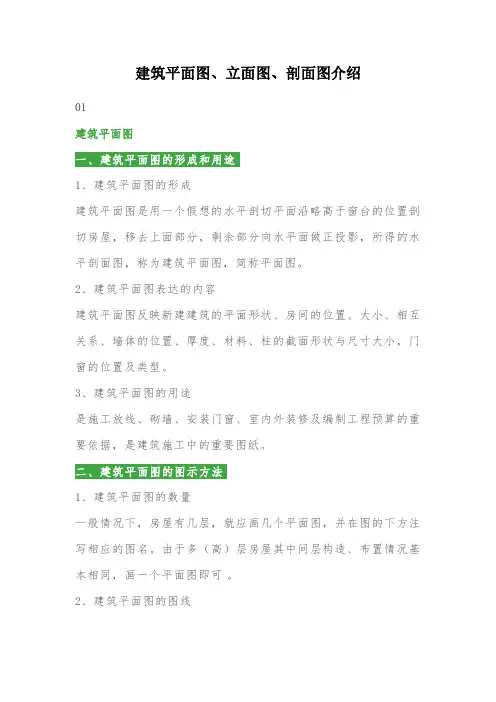

平面图、立面图、剖面图和建筑详图的形成以及图示方法。
要将一幢房屋的全貌包括内外形状结构完整表达清楚，根据正投影原理，按建筑图样的规定画法，通常要画出建筑平面图、建筑立面图和建筑剖面图，对于要进一步表达清楚的细节部分还要画出建筑详图。
现以图5－1所示传达室为例介绍建筑平面图、立面图、剖面图和建筑详图的形成以及图示方法。
图5－1 建筑平面图、立面图和剖面图的形成
一、平面图
为了表达房屋建筑的平面形状、大小和布置，假想用一水平面经过门窗洞将
房屋剖开，移去上部，由上向下投射所得的剖面图，称为建筑平面图，简称平面图。
如果是楼房，沿底层剖开所得剖面图称底层平面图，沿二层、三层……剖开所得的剖面图称二层平面图、三层平面图……
二、立面图
为了反映房屋的外形、高度，在与房屋立面平行的投影面上所作出房屋的正投影图，称为建筑立面图，简称立面图。
图5－1中所画出的是从房屋的正面由前向后投射的正立面图。
如果房屋四个方向立面的形状不同，则要画出左、右侧立面图和背立面图。
立面图的名称也可按房屋的朝向分别称为东立面图、南立面图、西立面图和北立面图，还可按房屋两端轴线的编号来命名，如①～③立面图、A～C立面图。
三、剖面图
为表明房屋内部垂直方向的主要结构，假想用侧平面或正平面将房屋垂直剖开，移去处于观察者和剖切面之间的部分，把余下的部分向投影面投射所得投影图，称为建筑剖面图，简称剖面图,根据房屋的复杂程度，剖面图可绘制一个或多个。
图5－1中是按平面图中剖切符号所示的剖切位置和投射方向作出的1-1剖面图。
