凸透镜成像规律实验专题(含标准答案)

合集下载

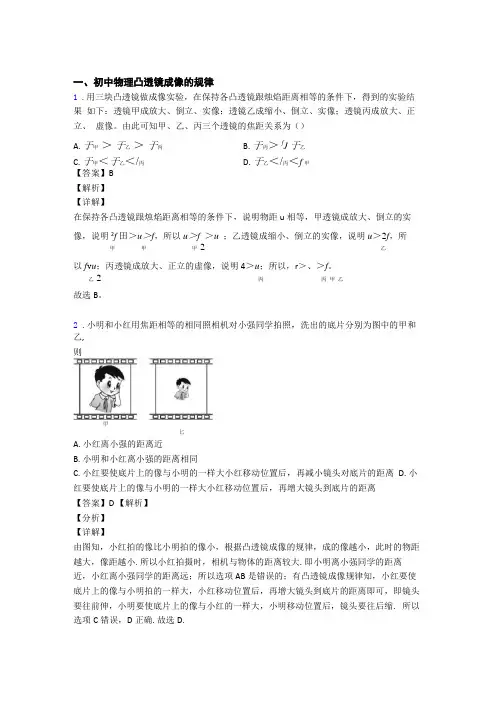

中考物理凸透镜成像的规律题试题及答案

一、初中物理凸透镜成像的规律1.用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。

由此可知甲、乙、丙三个透镜的焦距关系为（）A.于甲＞于乙＞于丙B.于丙＞f J于乙C.于甲＜于乙＜/丙D.于乙＜/丙＜f甲【答案】B【解析】【详解】在保持各凸透镜跟烛焰距离相等的条件下，说明物距u相等，甲透镜成放大、倒立的实像，说明2f田＞u＞f，所以u＞f＞u；乙透镜成缩小、倒立的实像，说明u＞2f，所甲甲甲2 乙以f v u；丙透镜成放大、正立的虚像，说明4＞u；所以，r＞、＞f。

乙2 丙丙甲乙故选B。

2.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙,则甲匕A.小红离小强的距离近B.小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大小红移动位置后，再减小镜头对底片的距离D.小红要使底片上的像与小明的一样大小红移动位置后，再增大镜头到底片的距离【答案】D 【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小.所以小红拍摄时，相机与物体的距离较大.即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩. 所以选项C错误，D正确.故选D.【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律.还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小.3.当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A. 2厘米<f<4厘米B. 4厘米<f<5厘米C. 5厘米<f<8厘米D.无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f,所以，f <8cm< 2f,即4cm<f <8cm——①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm,则在光屏上又成一清晰的缩小的像“，可知u=10cm>2f,即f<5cm ---- ②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确.故选B.4.物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

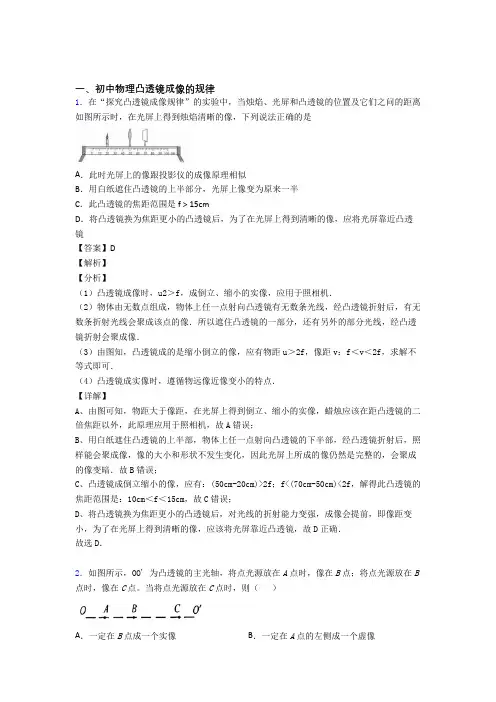

培优易错难题凸透镜成像的规律辅导专题训练含答案解析

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B 点时，像在C点。

当将点光源放在C点时，则（）A．一定在B点成一个实像B．一定在A点的左侧成一个虚像C．可能在B、C之间成一个实像D．可能在C点的右侧成一个虚像【答案】D【解析】如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，所以不可能；当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C点．所以透镜不可能在AB和BC之间．如果凸透镜放在A点左侧，那么当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，成像都是虚像．故此时凸透镜只能放在A点的左侧；所以该情况下有如下几种可能，即若C点在透镜的1倍焦距以外，像应成在透镜左侧的1倍焦距以外；另一种可能是，若C点还在透镜的1倍焦距以内，即此时所成的像应在C点的右侧．故分析四个选项，只有D是正确的．故选D．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A．暗箱应略短一些，得到的像会略大些B．暗箱应略长一些，得到的像会略大些C．暗箱应略短一些，得到的像会略小些D．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。

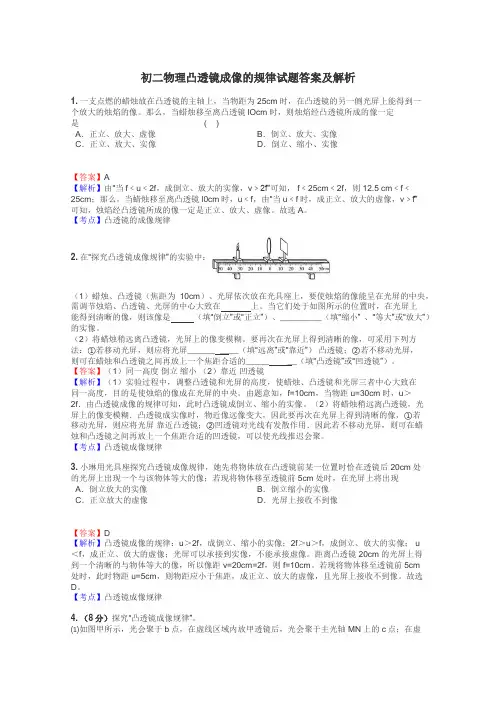

初二物理凸透镜成像的规律试题答案及解析

初二物理凸透镜成像的规律试题答案及解析1.一支点燃的蜡烛放在凸透镜的主轴上，当物距为25cm时，在凸透镜的另一侧光屏上能得到一个放大的烛焰的像。

那么，当蜡烛移至离凸透镜lOcm时，则烛焰经凸透镜所成的像一定是 ( )A．正立、放大、虚像B．倒立、放大、实像C．正立、放大、实像D．倒立、缩小、实像【答案】A【解析】由“当f﹤u﹤2f，成倒立、放大的实像，v﹥2f”可知， f﹤25cm﹤2f，则12.5 cm﹤f﹤25cm；那么，当蜡烛移至离凸透镜l0cm时，u﹤f，由“当u﹤f时，成正立、放大的虚像，v﹥f”可知，烛焰经凸透镜所成的像一定是正立、放大、虚像。

故选A。

【考点】凸透镜的成像规律2.在“探究凸透镜成像规律”的实验中：（1）蜡烛、凸透镜（焦距为10cm）、光屏依次放在光具座上，要使烛焰的像能呈在光屏的中央，需调节烛焰、凸透镜、光屏的中心大致在上。

当它们处于如图所示的位置时，在光屏上能得到清晰的像，则该像是（填“倒立”或“正立”）、_________（填“缩小” 、“等大”或“放大”）的实像。

（2）将蜡烛稍远离凸透镜，光屏上的像变模糊。

要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏______ ____（填“远离”或“靠近”）凸透镜；②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_____ __（填“凸透镜”或“凹透镜”）。

【答案】（1）同一高度倒立缩小（2）靠近凹透镜【解析】（1）实验过程中，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央。

由题意知，f=10cm，当物距u=30cm时，u＞2f．由凸透镜成像的规律可知，此时凸透镜成倒立、缩小的实像。

（2）将蜡烛稍远离凸透镜，光屏上的像变模糊．凸透镜成实像时，物近像远像变大，因此要再次在光屏上得到清晰的像，①若移动光屏，则应将光屏靠近凸透镜；②凹透镜对光线有发散作用．因此若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，可以使光线推迟会聚。

实验探究凸透镜成像的规律 (原卷版+答案解析版)

实验3 探究凸透镜成像的规律知识点一、凸透镜成像的规律a.u﹥2fb. f﹤u﹤2fc.0﹤u﹤fd.u=2f凸透镜成像光路图2.凸透镜成像的规律口诀规律1:当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用:照相机、摄像机。

规律2:当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

应用:测焦距。

规律3:当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用:投影仪、幻灯机、电影放映机。

规律4:当物距等于1倍焦距时，则不成像，成平行光射出。

规律5:当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用:放大镜。

知识点二、探究凸透镜成像的规律【实验目的】透镜凸透镜成像规律。

像与物的大小关系、物距变化成像规律变化、像的虚实。

【实验器材】凸透镜、光具座、蜡烛、光屏、火柴等。

【实验步骤】1、按图组装器材。

调整蜡烛、凸透镜、光屏在同一水平线上。

2、将蜡烛放在远处（此时u>2f），移动光屏直至在光屏上成清晰的像；观察像的大小、正立还是倒立，并测量物距和像距；数据记录实验表格。

3、将蜡烛往凸透镜方向移动，使2f>u>f，移动光屏直至在光屏上成清晰的像；观察像的大小、正立还是倒立，并测量物距和像距；数据记录实验表格。

4、将蜡烛继续往凸透镜方向移动，使u=f，移动光屏，看能否成像。

5、将蜡烛继续往凸透镜方向移动，使u<f，移动光屏，看在光屏上能否找到像。

6、实验表格7、整理器材。

【实验结论】等大、等距、对称、反向、虚像。

1．（2023•江西）某同学探究凸透镜成像规律时，光屏上得到了烛焰清晰的像（像未画出），如图所示。

下列说法正确的是（）A ．光屏上的像是正立的B ．光屏上的像是放大的C ．投影仪是利用此成像原理制成的D ．撤去光屏，烛焰的像仍然在原处2．（2023•淄博）在“探究凸透镜成像的规律”实验中，凸透镜的焦距f ＝12cm ，蜡烛、凸透镜、光屏在光具座上的位置如图所示，此时烛焰在光屏上成清晰的像。

凸透镜成像规律实验练习题含答案

凸透镜成像规律实验题（含答案）1．（12）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

5．（12）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像．7．（12）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、＿＿＿＿＿(放大/缩小/等大)的实像, 应用这个原理工作的仪器有＿＿＿＿＿。

八年级上凸透镜成像规律(含解析)

八年级上凸透镜成像规律（含解析）一、单选题1.小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的像，墙壁、凸透镜和窗户的位置如图所示，则下列说法正确的是( ) .A. 墙壁上出现的是正立、缩小的实像B. 幻灯机是利用图中所示的成像规律工作的C. 向右移动凸透镜，在墙壁上还会出现一个像D. 用白纸挡住凸透镜一半，不能看到窗户完整的像2.如图是探究凸诱镜成像规律的装置，此时光屏上成清晰的像。

下列说法中正确的是（）A. 光屏上的像是一个倒立、放大的实像B. 此凸透镜的焦距小于10cmC. 若将蜡烛移动到30cm处，光屏移动到80cm处，会再次得到一个清晰的像D. 若在蜡烛和凸诱镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像3.在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像．接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验．下列情形可能发生的是（）A. 光屏向右移，能接收到清晰缩小的实像B. 光屏向左移，能接收到清晰放大的实像C. 光屏向左移，能接收到清晰缩小的实像D. 无论怎样移动光屏，都接收不到清晰的像4.小刚在“探究凸透镜成像规律”的实验中，用由发光二极管组成的“上”字屏代替蜡烛，他把“上”字屏放在原来放蜡烛的位置上，如图所示.移动光屏直至看到清晰像.此时他在不透光的白板光屏上看到的是图中的（）A. B. C. D.5.将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是( )A. 10cm<f<15cmB. 15cm<f<20cmC. 20cm<f<30cmD. 30cm<f<40cm6.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。

从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。

由此可以断定，此时防盗门镜的作用相当于一个（）A. 凸透镜B. 凹透镜C. 凸透镜和凹透镜D. 玻璃砖7.如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。

中考物理一轮复习之凸透镜成像实验专题练习(包含答案)

中考物理一轮复习之凸透镜成像实验专题练习（含答案）1．如图所示，是“探究凸透镜成像的规律”实验装置，在图示位置，烛焰恰能在光屏上成清晰的像．（1）物距是＿＿＿＿cm．像距是＿＿＿＿cm（2）光屏上成的是倒立、＿＿＿＿（填“放大”、“等大”或“缩小”）的实像．（3）小明将近视眼镜放在蜡烛与凸透镜之间，为了在光屏上再次得到烛焰清晰的像，应将光屏向＿＿＿＿（填“左”或“右”）移动．（4）如果将蜡烛和光屏的位置互换，在光屏上成＿＿＿＿、＿＿＿＿的实像．此时用一小块不透明的白纸遮住凸透镜的下半部，＿＿＿（填“能”或“不能”）成完整的像，如果能，像变＿＿＿（填“亮”或“暗”）。

答：20 40 放大右倒立缩小能暗2．在“探究凸透镜成像的规律”的实验中：（1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图所示，可确定出焦距f=______cm（选填“0”、“10”或“20”）。

（2）小明用此凸透镜做“探究凸透镜成像的规律”的实验。

将蜡烛、凸透镜和光屏放在光具座上。

点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心跟烛焰的中心大致在__________。

目的是____________________________。

（3）移动蜡烛距凸透镜30 cm处时，在光屏上呈现清晰倒立、__________ 的_________（选填“实”或“虚”）像，生活中应用该原理制作的光学仪器是___________。

（4）移动蜡烛距凸透镜20 cm处时，在光屏上呈现清晰倒立、_______ 的_______（选填“实”或“虚”）像。

（5）当移动蜡烛距凸透镜15 cm处时，光屏上会出现的是_______、_______的_______（选填“实”或“虚”）像；如果他将蜡烛再靠近凸透镜一些，这时光屏应向_____（选填“左”或“右”）移动，以获得清晰的实像。

生活中应用该原理制作的光学仪器是______________。

凸透镜成像实验专题练习含答案

凸透镜成像实验专题1.小明同学用凸透镜、蜡烛、光屏和刻度尺等器材完成“探究凸透镜成像规律”的实验。

（1）为了测出凸透镜的焦距，小明将凸透镜正对太阳光，用一个光屏在透镜的另一侧移动，直到光屏上得到一个的光斑，测出光斑到凸透镜的距离为10cm，则该透镜的焦距为_________cm。

（2）小明将蜡烛、凸透镜、光屏依次放在刻度尺上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：__________________________。

（3）重新调整后，将蜡烛放在下图中的A位置上如图12，光屏在B位置上，为了找到清晰的像，应将光屏向_______（填“左”或“右”）移动。

（4）依次改变蜡烛的位置，移动光屏，直到找到清晰的像。

记录的数据如下表。

①在1—4次实验中，所成的像为倒立、_______的实像。

②第6次的像比第5次的_______ （填“大”或“小”）。

（5）将蜡烛放在上图中的C点，观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向_______（填“左”或“右”）移动。

（6）小明还想知道蜡烛火焰与光屏上成的像是否左右颠倒．请你帮他设计实验。

你的设计方法是：。

次数 1 2 3 4 5 6物距40 35 30 25 20 15(cm)像距13.5 14 15 16.7 2030(cm)答案：（1）最亮最小、10 （2）三心不在同一高度（只要答案合理）（3）左（4）缩小、大（5）左（ 6）向左吹气使烛焰向左晃动，观察烛焰的像向哪边晃动。

2.小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示．又用这种有同样大小方格的白纸板做光屏．将发光物体、凸透镜和光屏组装到光具座上并调整好．（1）当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示，则光屏上的像是倒立、________的实像．将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到_________为止．（2）用这种发光物体和光屏做实验，最主要的一条优点是：__________________________ （3）如图乙所示，当发光物体在a点时，物与像之间的距离为S1当发光物体在b点时，物与像之间的距离为S2，则S1________S2．（选填“>”、“=”或“<”）（4）小明探究完凸透镜成像规律后，接着又做了一个观察实验．他把光屏取下来，把发光物体放在凸透镜左侧，从凸透镜右侧沿主光轴向凸透镜方向观察，如图所示．当眼睛离凸透镜较远时看到了发光物体的倒立的像，离凸透镜较近时就看不到这个像了，请分析并说明其原因。

探究凸透镜成像规律的实验(含标准答案)

探究凸透镜成像的规律实验题1．在“探究凸透镜的成像规律”实验中：（1）如图1所示，可知该凸透镜的焦距为______cm；（2）如图2所示，应将光屏向______（选填“上”或“下”）调整，使烛焰、凸透镜、光屏的中心在同一高度，其目的是______；（3）当烛焰距离凸透镜25cm时，移动光屏使光屏上成倒立、______的实像，生活中的______就是利用这个原理制成的；（4）接下来将蜡烛向凸透镜方向移动，若在光屏上还能得到清晰的像，应将光屏______凸透镜（选填“靠近“或“远离”）．2．小明同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜：（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图所示，则该凸透镜的焦距为______cm．（2）正确安装调节好实验装置后，小明同学进一步实验，当把烛焰放在凸透镜25cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立______（选填“放大”或“缩小”）的清晰的实像．（3）应用（2）中描述的凸透镜成像原理，可以制成______（选填“放大镜”、“投影仪”或“照相机”）．（4）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜下半部分，则光屏上所成的像______（选填“完整”或“不完整”）．3．在“探究凸透镜成像规律”的实验中（1）实验装置正确安装并调节后，小芳同学某次实验情景如图所示，此时她在光屏上看到了烛焰清晰的像，生活中的就是利用这一原理制成的．（2）实验过程中，如果用不透明的硬纸板档住凸透镜的上半部分，则光屏上的像A．只出现烛焰像的上半部分 B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（3）如果保持蜡烛和凸透镜的位置不变，把光屏向右移一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个______（选填“近视眼镜”或“远视眼镜”）．（4）实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法：______．4．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．（1）调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了______；（2）把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向______（选填“左”或“右”）移动才能在光屏上成清晰、倒立、______的实像；______就是利用这一成像规律工作的；1 / 3（3）完成实验后，继续模拟远视镜的缺陷，给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏______（选填“远离”或“靠近”）透镜．5．某同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示．（1）要使烛焰的像能成在光屏的中央，应将蜡烛向______（填“上”或“下”）调节．（2）实验过程中，当烛焰距凸透镜20cm时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是______cm．（3）当烛焰距凸透镜35cm时，移动光屏，可在光屏上得到一个清晰、倒立、______的实像，日常生活中利用这一原理制成的光学仪器是______（填“照相机”、“投影仪”或“放大镜”）．要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时将光屏______（填“靠近”或“远离”）透镜，直至得到清晰的像．（4）实验中怎样操作，才能在光屏上得到最清晰的像？______．6.如图所示的甲、乙两图分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．（1）在“探究平面镜成像特点”的实验中，将点燃的蜡烛A整立在玻璃板前面，再拿一支跟它完全相同的未点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，这样操作的目的是为了。

凸透镜成像规律实验练习题(含问题详解)

2．（12）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

4．（12）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

A5．（12）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

中考物理凸透镜成像的规律及答案

一、初中物理凸透镜成像的规律1.如图所示的四种现象中，有关叙述正确的是（让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑, 此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，则焦距可能小于12. 0厘米也可能大于12.0厘米我们看到塔在水中形成倒影是由于光在同种均匀介质中沿直线传播而成的等大虚像【答案】C【解析】【分析】【详解】A.让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜 12.0厘米，若将透镜远离白纸则光斑变小，根据凸透镜三条特殊光线，平行于主光轴的光线经凸透镜折射后通过焦点，太阳光是相当于平行光的，所以白纸越靠近凸透镜，光斑越大，则焦距是大于12.0cm 的，A 错误；B.手影是光的直线传播所形成的暗区，不是物体的像，B 错误；C.水中铅笔看起来变弯折是由于光从水中斜射向空气时，发生折射形成的，C 正确；D.我们看到塔在水中形成倒影是由于光在水面发生反射形成的，不是由于光在同种均匀介质中沿直线传播而成的等大虚像，D 错误。

故选C o2 .在“探究凸透镜成像的规律''时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距 B. 于-WiM水中铅笔看起来变弯折是由于光的折射形成的A. C.离透镜16cm处的光屏上得到烛焰清晰的像.则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm < f < 15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A.只有①和③B.只有②和④C.只有②和③D.只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm>2/,得：/<15cm ;像距为一倍到二倍焦距之间，即/<16cmv2/,得：f > Scm , f <16cm ；综合以上条件得：8cm</<15cm,故③正确；④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误：故选C.点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆.3 .将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm,分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式A. f<6cmB. 6cm<f<18cmC. 9cm<f<12cmD. 18cm<f<24cm【答案】C【解析】【分析】【详解】当物距为6cm时，成放大的虚像，所以f>6cm.当物距等于18cm时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm<f<18cm .当物距等于24cm时，成缩小的实像，所以24cm >2f,则f<l2cm.故：9cm <f < 12cm , C符合题意.选C .【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解.4 .如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持蜡烛的位置不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是A.使屏远离透镜B.使屏靠近透镜C.使屏向上移动D.使屏向下移动【答案】A【解析】【详解】根据题意，当物距20cm时，在另一侧距凸透镜20cm处的光屏上可以得到一个与蜡烛等大的像，由凸透镜成像规律知，此时u=v=2/=20cm,则焦距为六10cm：更换凸透镜焦距为15cm时，15cm<20cm<30cm,即蜡烛在凸透镜一倍焦距和二倍焦距之间，此时凸透镜成倒立、放大的实像，像距为匕>2/=30cm,则屏应远离透镜才能出现清晰像.故A正确.5 .如图所示，竖直放置的不透光物体（足够大）中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB,在透镜右侧三倍焦距处竖直放置一平面镜MN,镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB与MN高度相等，且与透镜上半部分等高.遮住透镜的下半部分，则该光具组中，物体AB的成像情况是（）A.两个实像，一个虚像B. 一个实像，两个虚像C.只有一个虚像D.只有一个实像【答案】D【解析】【详解】①按题意，AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像.②由于成像后的光线是射向右下方的，所以不能在平面镜上成像（平面镜只在主光轴的上方），所以只能成一个实像.③如果平面镜足够大，则“AB在凸透镜右侧距离透镜2f处成一个倒立的等人的实像"又会在平面镜上成一个等大的虚像，平面像反射后的光线又会经凸透镜成一个缩小的倒立的实像（成在凸透镜左侧f与2f之间.此时相当于物距为4f.当然，也要满足凸透镜是足够大了才有此种情况）.故选D .【点睛】此题主要考查凸透镜成像规律及其应用，此题的突破点是，AB只有在主光轴上的那点折射后入MN,其它均没有，故只有一个实像.6 .在“探究凸透镜成像规律''的实验中，蜡烛距凸透镜36cm时，在凸透镜另一侧18cm处的光屏上得到清晰缩小的像，当蜡烛距凸透镜18cm时，它的像一定是()A.像距为36cm,且成缩小的实像B.像距为36cm,且成放大的实像C.像距为18cm,且成缩小的实像D.像距为18cm,且成放大的虚像【答案】B【解析】【分析】【详解】当u>2f时，成倒立、缩小的实像，f < v < 2f, u > v.当蜡烛距凸透镜18cm时，f < u <2f.由于f<u<2f,成倒立、放大的实像，v>2f, u<v.凸透镜的一个物距对应一个像距，所以，像距为36cm,且成放大的实像.故选B.7 .下列关于光学知识的说法中，正确的是A.老花镜是利用凹透镜对光的发散作用使物体的像成在视网膜上8 .近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上C.照相机利用凸透镜成正立、缩小的实像的原理制成的D.放大镜利用凸透镜成正立、放大的实像的原理制成的【答案】B【解析】A.老花镜是凸透镜，因此老花镜是利用凸透镜对光的会聚作用使物体的像成在视网膜上，故A 错误；B.近视镜是凹透镜，因此近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上，故B正确：C.照相机拍照时，物体到透镜的距离大于二倍焦距，成倒立、缩小的实像，故C错误；D.放大镜使用时，物体到透镜的距离小于一倍焦距，成正立、放大的虚像,故D错误.故选B.8.如图，小明在实验室探究凸透镜成像规律，先把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像。

凸透镜成像规律实验专题(含标准答案)

实验专题（二）------探究凸透镜成像特点一、提出问题：凸透镜成像，像的大小、正倒、虚实跟物距有什么关系？二、实验器材：带刻度的光具座、蜡烛、光屏、透镜（焦距在10〜20 cm之间）、刻度尺.三、实验步骤：1、先测出透镜的焦距：让凸透镜在阳光下来回移动，找着最小、最亮的点，用刻度尺量出亮点与凸透镜的距离，这就是这个凸透镜的焦距.2、实验探讨像的大小、正倒、虚实跟物距的关系：［方案］①把透镜放在光具座标尺中央，从透镜的位置开始在左右两边的标尺上用粉笔标出等于焦距和 2 倍焦距的位置.②点燃蜡烛，调整它们的高度，使烛焰、凸透镜、光屏的中心大致在同一高度.③把蜡烛放在离凸透镜尽量远的位置上，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离•把数据记录在表格中.④继续把蜡烛向凸透镜靠近，观察像的变化是放大还是缩小，是正立还是倒立，蜡烛与凸透镜、凸透镜与光屏的距离测出，将数据记录在表格中.⑤当蜡烛到一定位置上时，光屏没有像，用眼睛直接对着凸透镜观察蜡烛的像，把蜡烛与凸透镜、像与凸透镜的距离，像是放大还是缩小的，像的正倒，填入表格中.1.在探究凸透镜的成像规律”实验中：(1)如图1所示，可知该凸透镜的焦距为_______ cm ；(2) _________________________ 如图2所示，应将光屏向______________________(选填上”或下”)调整，使烛焰、凸透镜、光屏的中心在同一高度，其目的是___________(3)当烛焰距离凸透镜25cm时，移动光屏使光屏上成倒立、是利用这个原理制成的;(4)接下来将蜡烛向凸透镜方向移动，若在光屏上还能得到清晰的像, 填靠近或远离”).2•如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光中心大致在，当凸透镜的焦距f=10cm、物距u=15cm、像距v=30cm时，光屏上得到________ 、_____ 的实像；若撤去光屏，简要说明观察该像的方法3 •小明同学在探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜:(1)将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑,如图所示，则该凸透镜的焦距为__________ cm.(2)正确安装调节好实验装置后，小明同学进一步实验，当把烛焰放在凸透镜25cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立_________ (选填放大”或缩小”的清晰的实像.(3) ___________________________________________________ 应用(2)中描述的凸透镜成像原理，可以制成__________________________________________________________ (选填放大镜”、投影仪”或照相机”).(4)当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜下半部分，则光屏上所成的像________ (选填完整”或不完整”).4.某同学用一个未知焦距的凸透镜探究凸透镜的成像规律•探究过程中将观察到的现象和测量的数据记录在下表中，请解答下列问题：(1)该凸透镜的焦距是___________ c m .)在表中填出实验序号、中像的性质和实验序号中像距的大小.实验序号物距/cm 像距/cm 像的性质1 20 6.7 倒立缩小的实像2 15 7.53 10 10 倒立等大的实像------- K f、U 1Uin piipiinIIri|iiin|rMTpillinqiili|D 40 50ni|]iiiii|lllqphi|ii[r|hi|inrir|iiii|70 SO W m 的实像，生活中的__________ 就应将光屏 _______ 凸透镜(选5•用焦距10cm的凸透镜做探究凸透镜成像规律”的实验，如图所示.(凸透镜的位置固定不动)(1) ___________________________________________ 为了便于观察实验现象，实验环境应该(选填较亮”或较暗” 一些，此实验过程中蜡烛燃烧后逐渐变短，则光屏上烛焰的像也将逐渐向 ____________ 移动. (2)记录实验数据如下表，请将所缺的实验数据和像的性质补充完整. 实验序号物距u/cm 像距v/cm像的性质 1 30 15 ①2 20 20:倒立、等大的实像 3 15 ② 倒立、放大的实像 46无正立、放大的虚像请根据实验序号4的成像规律，写出在生活中的一个应用③ _______ .(3) 若已在光屏上成清晰的像，此时用遮光布遮住凸透镜的下小半部分，则所成的烛焰的像为 (选填不完整的像”、亮度相同的完整像”或亮度稍暗的完整的像”). (4)晓红在早上9: 00利用太阳光进行观察凸透镜焦点的活动，她将凸透镜与水平地面平行放置, 调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，她认为此点就是凸透镜的焦点•你认为她这种活动过程存在的问题是： ____________ .6 •在探究凸透镜成像规律”的实验中(1) 实验装置正确安装并调节后，小芳同学某次实验情景如图所示，此时她在光屏上看到了烛焰清晰的像，生活中的 __________ 就是利用这一原理制成的.(2) 实验过程中，如果用不透明的硬纸板档住凸透镜的上半部分，则光屏上的像A .只出现烛焰像的上半部分B .只出现烛焰像的下半部分C.出现烛焰完整的像，但像更小了D .像仍然是完整的，且大小不变，只是变暗了(3) 如果保持蜡烛和凸透镜的位置不变，把光屏向右移一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个 ____________ (选填近视眼镜”或远视眼镜”). (4) 实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法：______ .7 •在探究凸透镜成像的规律”实验中，某同学的实验如图甲所示：(1) 要使蜡烛的像成在光屏的中央，应将光屏向 _______ (选填上”或下”)调整.(2) 若此凸透镜的焦距为 10cm ，蜡烛放在距离凸透镜 15cm 处，调节另一侧光屏的位置可得到烛焰清晰、倒立、 ______________ (选填放大”、缩小”或等大”)的__________ (选填实”或虚”)像； (3)某小组实验时对图甲中的装置进行了改进，将蜡烛换成LED灯、光屏换成带有方格的光屏，如图乙所示. ①蜡烛换成LED 灯的优点是 __________ .②光屏换成带有方格光屏的优点是 ____________...... ............. Li<? (I)F r /■' A0 10 20 30 40 50 60 70 S0 90 cn8•在探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm.(1)调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为(2) 把点燃的蜡烛由图示位置移至光具座的 14cm 刻度处时，需将光屏向(选填左”或右”)移动才能在光屏上成清晰、倒立、 ____________ 的实像； ______ 就是利用这一成像规律工作的； (3) 完成实验后，继续模拟远视镜的缺陷，给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏 _______ (选填远离”或靠近”透镜.9•根据人眼视物的原理，某同学想探究凸透镜的焦距与厚度的关系”他猜想凸透镜的焦距还与凸透镜的材料和口径有关. 他自制了一个口径不变的水凸透镜”通过注射器向水凸透镜”中注水或向外抽水，改变水凸透镜”的厚度.实验装置如图所示. (1) 将平行光源、水凸透镜”和光屏放在光具座上，调整平行光源、水凸透镜”、光屏的中心大致在同一 _____________ 上. (2) 实验中，水凸透镜”的厚度变化不宜过大，且厚度无法测量，可以通过注射器内水的体积间接反映水凸透镜”的厚度•画出记录实验数据的表格，表格中要有必要的信息.(3)实验中，调整好水凸透镜”的厚度，使平行光源发出平行光，移动光屏找到焦点，测量出水凸透镜”的焦距•请具体说明移动光屏找到焦点的实验操作：______ .11•某同学用蜡烛、凸透镜和光屏做探究凸透镜成像规律”的实验，装置如图所示.(1) __________________________________________________ 要使烛焰的像能成在光屏的中央，应将蜡烛向 ____________________________________________________________ (填上”或下”)调节. (2) 实验过程中，当烛焰距凸透镜 20cm 时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是 _______ cm .(3) 当烛焰距凸透镜 35cm 时，移动光屏，可在光屏上得到一个清晰、倒立、 _________ 的实像，日常生活中利用这一原理制成的光学仪器是 __________ (填照相机”、投影仪”或放大镜”).要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时将光屏镜，直至得到清晰的像. (4) 实验中怎样操作，才能在光屏上得到最清晰的像？__11.如图所示的甲、乙两图分别是探究平面镜成像特点”和探究凸透镜成像规律”的实验装置.(1) 在探究平面镜成像特点"的实验中，将点燃的蜡烛 A 整立在玻璃板前面，再拿一支跟它完全相同的未点燃的蜡烛 B 在玻璃板后面移动，直到看上去它跟蜡烛 A 的像完全重合，这样操作的目的是为了 ______ ，同时也证明了像与物体的大小相等.(填靠近”或远离”透(2)在探究凸透镜成像规律”的实验中，调整蜡烛、透镜和光屏到图乙所示位置时，光屏上出现清晰的烛焰的像，此时甲、乙两图中平面镜与凸透镜所成像的不同点是______ ，此时保持凸透镜位置不动，将蜡烛逐渐向凸透镜的焦点靠近，要想在光屏上观察到清晰的烛焰的像，则光屏应从图乙的位置向 _______ (选填靠近”或远离”凸透镜的方向移动，所成像的大小将______________ (选填变大”、变小”或不变”).答案：1.(1) 10 (2)下，使像成在光屏的中央(3)缩小，照相机(4)远离2.( 1)同一高度上(2)倒立，放大(3)眼睛在光屏原来位置右侧某一区域向左看.3.(1)10(2)缩小(3)照相机(4)完整4.(1) 5cm(2)倒立缩小的实像，15cm,倒立放大的实像7.(1)下(2)放大，实(3)实验现象更明显，便于比较像的大小8.(1)像成在光屏中央(2 )左，缩小，照相机(3)远离9.(1)高度(2)(3)将光屏从离凸透镜较近的地方，沿着光具座，向远离凸透镜的方向移动，观察光屏上的光斑,直到这个光斑最小最亮，然后停止移动。

八年级物理上册凸透镜成像的规律专项练习(含答案)

凸透镜成像的规律专项练习一、选择题1．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文字，则书离放大镜的距离可能是（）A．5厘米B．8厘米C．12厘米D．20厘米2．用水彩笔在磨砂屯灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，观察图案在墙上所成的像不可能发生的是( )A．能看到倒立、缩小的像B．能看到倒立、放大的像C．能看到正立、放大的像D．看不到像3．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示。

与直接拿手机自拍相比，利用“自拍神器”可以(A．增大像距B．增大像的大小C．增大物距D．减小取景范围4．把一只点燃的蜡烛放在焦距为10cm的凸透镜前25cm处，在凸透镜的另一侧调节光屏的位置，可找到一个清晰的烛焰的像。

这个像是下图中的（）A．B．C．D．5．“道路千万条，安全第一条”．为了保证道路的交通安全，现在许多道路上都会安装有电子眼．如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片．下列分析正确的是（）A．“电子眼”镜头拍摄的是缩小的实像B．“电子眼”镜头拍摄的是缩小的虚像C．“电子眼”镜头拍摄的是放大的虚像D．“电子眼”镜头拍摄的是放大的实像6．要把焦距为8 cm的凸透镜当放大镜使用，则被观察的物体距凸透镜的距离应A．大于8 cm B．等于8 cmC．小于8 cm D．大于8 cm，小于16 cm7．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是A．照相机B．投影仪C．放大镜D．平面镜8．下列关于实像和虚像的说法中，正确的是A．实像能用光屏接收，虚像不能用光屏接收B．实像可以拍摄，虚像不能拍摄C．实像可以用眼睛看到，虚像不能用眼睛看到D．实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的9．在“探究凸透镜成像规律”实验中，蜡烛距离凸透镜40cm处时的成像情况如图所示，则这个凸透镜的焦距可能是A．10cm B．20cmC．30cm D．40cm10．焦距是12cm的凸透镜，当物体置于镜前28cm时，在透镜的另一侧移动光屏，光屏上可得到清晰的（）A．倒立、缩小的虚像B．倒立、放大的实像C．倒立、缩小的实像D．倒立、放大的虚像二、填空题11．将一个凸透镜正对太阳，可在距凸透镜20 cm处得到一个最小、最亮的光斑。

(完整版)初中物理凸透镜成像规律专题(含答案)

A．放大的像 B．等大的像 C．缩小的像 D．正立的像
10．某同学做"探究凸透镜成像的规律"实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（）
A．烛焰位于a点时，屏上出现的实像最小
A．a端变细，b端变细B．a端变粗，b端变粗
C．a端变细，b端变粗D．a端变粗，b端变细
8．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路，下列说法正确的是（）
A．小红画的光路是正确的
B．蜡烛通过透镜成的是虚像
C．透镜的焦距小于10cm
D．透镜的焦距大于20cm
9．在探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中，发现烛焰在图示位置光屏上的像一直比较清晰。若他再将蜡烛移至距透镜7cm处，移动光屏，则屏上得到的像一定是（）
4．烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm。下列操作不可能使烛焰在光屏上成清晰像的是（）
A．仅将蜡烛移至刻度线M的左侧某处
B．仅将光屏移至刻度线P的右侧某处
C．仅将凸透镜向左移至刻度N处
D．将透镜右移3cm，且光屏移至刻度线Q的右侧某处
5．如图，小强在做凸透镜成像实验时，他得到以下结论，你认为正确的是（）
A．蜡烛置于c点时，在光屏上能成一个放大的像
B．蜡烛置于b点时，在光屏上能成一个倒立缩小的像
C．蜡烛从a点向b点移动，光屏上的像逐渐变大
D．蜡烛从b点向左移动，光屏上的像逐渐变大
6．小华在研究凸透镜成像规律时，将平行光正对凸透镜照射，另一侧的光屏移动到距凸透镜10厘米处时，得到一个最小最亮的光斑。接着把光源换成蜡烛，调整好相关器材的高度，将凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（）

凸透镜成像规律实验练习题(含答案)

凸透镜成像规律实验题（含答案）1．（12济宁）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12江西）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12浙江宁波）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12河南）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

5．（12海南）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12苏州）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像．7．（12扬州）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

凸透镜成像实验专题10题附答案

凸透镜成像实验1．“测定物质的密度”和“探究物质质量与体积的关系”实验需要测量的物理量____；多次测量的意义_____。

（均选填“相同”或“不同”）在“探究凸透镜成像规律”实验中，移动光屏找像时，要保持光具座上__________的位置不变，在移动过程中，眼睛要注意观察______上像，直到出现清晰的像为止。

答案：相同；不同；发光物和凸透镜；光屏上的像。

2．小朱同学在做“探究凸透镜成像的规律”实验中，首先依次将蜡烛、凸透镜和光屏放在水平放置的光具座上，接着调整它们的中心大致在__________，目的是___________________________。

若用凸透镜的焦距为10 厘米，蜡烛、凸透镜和光屏的位置如图13所示，此时光屏上的像一定是__________像；若保持凸透镜的位置不变，将蜡烛放置在36 厘米刻度处，则光屏在光具座的__________厘米刻度处时可得到一个清晰的像（选填：“79”、“81”或“85”）。

答案：同一高度；为了使像清晰地成在光屏的中央；倒立；放大；实；853. 在图13中，凸透镜焦距为10厘米。

保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。

若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。

答案：高度；远离透镜；放大；小于4．某凸透镜焦距为15厘米。

当物体沿主光轴从距透镜25厘米处向50厘米处移动时则（）A．像变大，像距变大 B．像变小，像距变小C．像先变小后变大，像距变大 D．像先变小后变大，像距变小答案：B5．某凸透镜的焦距为 10 厘米，物体经凸透镜能在离凸透镜 15 厘米的光屏上成像，所成的像是（）A．倒立、放大、实像 B．倒立、缩小、实像C．正立、放大、虚像 D．正立、缩小、实像答案：B6．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（）A．8厘米 B．10厘米C．12厘米 D．16厘米答案：B7．在焦距为5厘米、10厘米和20厘米的凸透镜中选择一个放置在图17所示的位置，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在（5）。

(完整版)凸透镜成像规律试题及答案

探究凸透镜成像规律一、单选题：1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm3、物体通过凸透镜可成（）A．正立、缩小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题：6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题3分，共39分）1．（08临沂）下列有关光的现象中，正确的说法是（）A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射B．光与镜面成30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大D．老年人通过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，如图所示是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是3点正D．时钟指示的时间是9点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm处，则蜡烛通过凸透镜成的像是（）A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像4．下列现象属于光的折射现象的是（）A、海市蜃楼B、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点可以节省空间。

专题09 探究凸透镜成像规律的实验题(解析版)

专题09 探究凸透镜成像规律的实验题抓住考点学探究凸透镜成像规律实验需要学通的基础知识1.实验操作：实验时点燃蜡烛，使烛焰中心、凸透镜光心、光屏的中心（即焰心、光心、光屏中心）大致在同一高度，目的是：使烛焰的像成在光屏中央。

实验时发现蜡烛的像呈在光屏的上半部分，要想使像呈在光屏的中心，该如何操作：①向上移动光屏；②向上移动蜡烛；③向下移动凸透镜。

2.如果用手将凸透镜遮住一半，则光屏上依然是一个完整的像，但亮度较暗。

3.若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内（u<f）②烛焰在焦点上(u=f) ③烛焰、凸透镜、光屏的中心不在同一高度④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

4.燃烧的蜡烛不断变短，光屏上的像向上移动，为使像呈在光屏中央，应该将光屏向上移动或蜡烛向上移动或凸透镜向下移动。

5.实验结论：（凸透镜成像规律）F分虚实,2f大小,实倒虚正,具体见下表6.对规律的进一步认识：一倍焦距分虚实二倍焦距分大小，物近像远像变大。

像跟着物体跑（谁远谁大）。

根据考点考【例题1】（2019北京）某同学在做光学实验时，他先将焦距为10cm的凸透镜A固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜A两侧，蜡烛放置在20cm刻度线处，如图所示。

左右移动光屏，直至光屏上呈现烛焰清晰的像。

（1）上述光屏上所成的像是（选填“放大”“等大”或“缩小”）的实像。

（2）将透镜B放在凸透镜A与光屏之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明透镜B对光线有（选填”会聚”或“发散”）作用。

透镜B能用来矫正（选填“近视眼”成“远视眼”）。

【答案】（1）缩小；（2）发散；近视眼。

【解析】（1）凸透镜A焦距10cm，固定在光具座上50cm刻度线处，蜡烛放置在20cm刻度线处，所以物距u＝30cm＞2f，物距大于二倍焦距成倒立缩小实像；（2）将透镜B放在凸透镜A与光屏之间某处，光屏上原来清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明凸透镜B对光线具有发散作用，是凹透镜，透镜B能用来矫正近视眼。

5.3 凸透镜成像的规律(解析版)

5.3 凸透镜成像的规律【基础巩固】1．（2021兰州）小美做探究凸透镜成像规律的实验，将烛焰、凸透镜和光屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是（选填“照相机”、“投影仪”或“放大镜”），若要使光屏上的像变大，小美应将蜡烛和光屏都向（选填“左”或“右”）移动。

【答案】照相机；右．【解析】由图知，物距大于像距。

凸透镜成像时，物距大于像距成倒立、缩小的实像，应用于照相机；保持凸透镜的位置不变，要使屏上的像变大些，应减小物距，增大像距，即应将蜡烛靠近透镜，光屏远离透镜，也就是蜡烛和光屏都向右移动。

2．（2021荆门）小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为cm。

将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立（选填“放大”“缩小”或“等大”）的像，我们生活中的（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。

把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个（选填“放大”“缩小”或“等大”）的蜡烛的像。

【答案】10.0；缩小；照相机；等大【解析】由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用；光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为f＝40.0cm﹣30.0cm＝10.0cm。

由图知，当蜡烛在刻度尺的20cm处，物距u＝50.0cm﹣20.0cm＝30.0cm＞10.0cm，物体在凸透镜的二倍焦距以外，成倒立、缩小的实像；照相机就是遵循了凸透镜的这一成像规律；把凸透镜换成薄玻璃板，薄玻璃板相当于平面镜，在蜡烛一侧观察玻璃板会看到一个正立、等大的虚像，虚像在光屏上无法呈现。

3．（2021大庆）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。

（1）当点燃的蜡烛、凸透镜和光屏处在图中所示位置时，光屏上呈现了烛焰清晰的像，像的性质是倒立的（选填“放大”或“缩小”）的实像，（选填“照相机”或“投影仪”或“放大镜”）就是根据这一原理工作的；（2）若将蜡烛和光屏对调，光屏上（选填“能”或“不能”）呈现烛焰清晰的像；（3）若用不透明纸片将凸透镜的镜面遮挡住一小部分，此时光屏上（选填“烛焰的像不完整”或“会有纸片的像”或“烛焰的像变暗了些”）。
