三级配电二级保护(标准版)
三级三级配电二级漏电保护说明
1.★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。
三级配电两级保护操作规程
三级配电两级保护操作规程一、总则三级配电两级保护操作规程是为了保障电力系统安全运行，规范操作人员的行为，提高电力系统运行效率而制定的。
依据国家有关法律法规及《电力系统运行考核细则》、《电力系统规程》等文件的要求，加强电力系统的维护和管理。
二、操作人员的管理1. 操作人员应经过专业培训，掌握电力系统的基本原理和操作技能，并持有相应的从业资格证书。
2. 操作人员应遵守相关规定，保持良好的职业素养和道德品质，严禁从事与工作无关的活动。
3. 操作人员应按照操作规程进行工作，不得擅自更改、操作设备。
三、配电系统的运行与维护1. 进行设备的巡视和检修，发现异常情况应及时报告并采取相应措施。
2. 维护系统的设备，保证设备的正常运行，定期进行设备的维护和检修。
3. 保持设备的清洁，防止灰尘和杂物进入设备内部。
四、两级保护的操作规程1. 一级保护操作（1）操作人员应将一级保护设备调至自动模式，并确认保护装置运行正常。
（2）检查一级保护设备的线路连接是否正常，若出现异常情况及时报告并采取措施。
（3）一级保护设备的复位和测试应在经过确认无风险的情况下进行，避免误操作导致损害。
2. 二级保护操作（1）在进行二级保护操作之前，应先确认一级保护设备已经投入自动模式。
（2）操作人员应检查二级保护设备的线路连接是否正常，若出现异常情况应及时报告并采取措施。
（3）在进行二级保护设备的复位和测试时，应先切断电源，确保操作的安全。
五、事故处理和应急措施1. 一旦出现事故，操作人员应立即进行紧急停电，并通知相关部门进行事故处理。
2. 在事故处理过程中，应按照事故处理流程，采取相应的措施，保障人员的安全。
3. 在应急情况下，操作人员应按照应急预案进行操作，并及时报告上级主管部门。
六、工作记录和交接1. 操作人员应按照要求填写工作记录，在工作记录中记录下工作中遇到的问题和解决措施。
2. 在交接班过程中，操作人员应详细交代交接班事项，并与接班人员进行确认。
三级配电二级保护
三级配电二级保护三级配电是指在供电系统中，中压线路转变为低压线路分配到各个用户端的过程。
在这个过程中，需要经过不同级别的变压器进行转换，同时为了保障供电的安全、可靠和稳定，需要设置不同级别的保护措施。
本文将重点介绍三级配电二级保护的相关知识。
一、三级配电二级保护概述三级配电二级保护是指在低压电网中对二次侧故障进行保护的一种措施，主要保护的对象为变压器二次侧线路和负载。
在三级配电中，变压器的二次侧电压通常为380V，而二级保护措施就是基于这一电压范围来设置的。
二、三级配电二级保护的种类1、短路保护：短路保护主要是用于保护变压器二次侧的线路和负载，防止在短时间内发生故障而导致设备受损或发生严重事故。
一般来说，短路保护器可以根据故障时的电流大小和时间来判断故障是否发生，一旦判断为短路故障，就会发出保护信号，切断电路，以保障设备和人员的安全。
2、欠压保护：欠压保护主要是针对二次侧负载。
当变压器二次侧电压低于设定值时，欠压保护器就会发出报警信号，提醒运维人员及时处理。
如果欠压情况持续较长时间，也会导致二次侧设备受损或运行不稳定。
3、过压保护：过压保护也是针对二次侧负载。
当变压器二次侧电压高于设定值时，过压保护器就会发出报警信号，提醒运维人员及时处理。
过压情况有可能导致二次侧设备受损，甚至引起火灾等事故。
4、漏电保护：漏电保护主要是用于保护人身安全。
当二次侧设备或线路发生漏电时，漏电保护器会立即切断电路，保护人员的生命安全。
三、三级配电二级保护的作用三级配电二级保护的作用非常重要，主要表现在以下几个方面：1、保护依靠不同种类的保护器来实现，能够快速响应故障，减少设备受损并避免事故发生。
2、保护措施可以帮助运维人员准确判断和处理故障，提高了维护效率和工作安全性。
3、三级配电二级保护能够提高低压配电系统的运行可靠性和稳定性，降低电网的故障率和停电率，保障用户的用电安全。
四、结语三级配电二级保护是低压配电系统中重要的保护措施，能够有效提高电网的运行安全性和稳定性。
三级配电两级保护
三级配电两级保护定义三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱。
开关箱应符合一机、一箱、一闸、一漏。
三类电箱中的各类电器应是合格品；两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。
这既有利于现场电气系统的维护，又能充分保证施工安全，同时也是现场标准化管理、文明施工的一种体现。
所以，对“三级配电，两级保护”做到合理设置是至关重要的。
一、“三级配电量机保护”1、《规范》要求,配电箱应作分级设置,即在总配电箱下,设分配电箱,分配电箱以下设开关箱,开关箱以下就是用电设备,形成三级配电。
这样配电层次清楚,既便于管理又便于查找故障。
同时要求,照明配电与动力配电最好分别设置,自成独立系统,不致因动力停电影响照明。
2、“两级保护”主要指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。
二、关于加装漏电保护器1、《规范》规定:“施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置”。
2、施工现场虽然改TN-C为TN-S后,提高了供电安全,但由于仍然存在着保护灵敏度有限问题,对于大容量设备的碰壳故障不能迅速切断保险,对于较小电流的漏电故障又不能切断保险,而这种漏电电流对作业人员仍然有触电的危险,所以还必须加装漏电保护器进行保护。
在加装漏电保护器时,不得拆除原有的保护接零(接地)措施。
三、关于漏电保护器的主要参数1、额定漏电动作电流。
当漏电电流达到此值时,保护器动作。
2、额定漏电动作时间。
指从达到漏电动作电流时起,到电路切断为止的时间。
3、额定漏电不动作电流。
漏电电流在此值和此值以下时,保护器不应动作,其值为漏电动作电流的1/2。
4、额定电压及额定电流。
与被保护线路和负载相适应。
四、参数的选择与匹配1、两级漏电保护器应匹配:《规范》规定:“总、配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合,使之具有分级分段保护功能”。
三级配电两级保护标准配电
1.★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。
三级配电二级保护
三级配电二级爱护1 简介1)配电系统应设置室内总配电屏和室外安排电箱或设置室外总配电箱和安排电箱、开关箱实行三级配电。
2)动力配电箱与照明配电箱宜分别设置如合置在同一配电箱内动力和照明线路应分路设置照明线路接线宜接在动力开关的上侧。
3)开关箱应由末级安排电箱配电。
开关箱内应一机一闸每台用电设备应有自己的开关箱严禁用一个开关电器直接控制两台及以上的用电设备。
4)总配电箱应设在靠近电源的地方安排电箱应装设在用电设备或负荷相对集中的地区。
安排电箱与开关箱的距离不得超过30m开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5)配电箱、开关箱应装设在干燥、通风及常温场所。
不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。
也不得装设在易受外来固体物撞击、剧烈振动、液体浸溅及热源烘烤的场所。
配电箱、开关箱四周应有足够两人同时工作的空间其四周不得堆放任何有碍操作、修理的物品。
6)配电箱、开关箱安装要端正、坚固移动式的箱体应装设在牢固的支架上。
固定式配电箱、开关箱的下底与地面的垂直距离应大于 1.3m小于1.5m。
移动式安排电箱、开关箱的下底与地面的垂直距离为0.61.5m。
配电箱、开关箱接受铁板或优质绝缘材料制作铁板的厚度应大于05mm。
7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面严禁设在箱体的上顶面、侧面、后面或箱门处。
2 设计原则三级配电系统应遵守四项基本原则：即分级分路原则，动照分设原则，压缩配电间距原则，环境平安原则。
2.1 分级分路(1)从一级总配电箱（配电柜）向二级安排电箱配电可以分路，即一个总配电箱（配电柜）可以分成若干分路向若干安排电箱配电；(2)从二级安排电箱向三级开关箱配电同样可以分路，即一个安排电箱可以分成若干支路向若干开关箱配电。
(3)从三级开关箱向用电设备配电实行一机一闸制，不存在分路问题。
即每一开关箱的每一个开关只能连接控制一台与其相关的用电设备（含插座）。
三级配电两级保护操作规程
三级配电两级保护操作规程为了保障电力系统的安全稳定运行，规范三级配电两级保护的操作流程，特制定以下操作规程。
一、保护装置基本知识1. 保护装置保护装置是指对电气设备进行监测、控制和保护的电子设备。
其主要作用是在电气设备受到电力故障或电气故障时，通过特定的保护动作，及时将受到保护的设备或系统与电源分离，以减小事故的危害程度，并保障电网安全稳定运行。
2. 保护执行器保护执行器是指进行保护动作的继电器、断路器等开关设备，它们的作用是根据保护装置的信号进行相应的开关动作，实现对电气设备的保护。
3. 保护元件保护元件是指在电气设备发生故障时，由保护开关等设备进行动作的元件。
包括电流互感器、电压互感器、差动保护装置等。
二、保护操作流程1. 保护动作判断当电气设备受到故障时，保护装置进行判断，如果判断为发生了保护动作，则发出保护信号，保护执行器会对相应的开关装置进行动作，将故障的部分与电源分离。
2. 保护切除信号为了保障电气设备的安全，当发生保护动作时，保护装置还会向控制室发出切除信号，通知控制室对保护动作的设备进行检修和维护。
3. 保护复归操作当电气设备经过检修和维护后，需要人工操作将保护复归，以恢复电气设备的正常运行。
4. 保护测试为了保障保护装置的正常运行，需要对保护装置进行定期的测试和维护。
三、保护装置的试验和维护1. 保护装置的定期检查定期检查保护装置的关键部件和连接线路，如保护元件、保护装置本体、配电线路、信号线路、控制线路等。
2. 保护装置的定期测试保护装置的测试周期一般为一个月至半年，测试内容包括：参数校验、双位置测试、整机测试等。
3. 保护装置的清洁保养保护装置应该放在防尘、防水的环境中，保持干燥、清洁，与其他电气设备和电源隔离。
四、保护装置的常见故障1. 保护装置无法进行动作原因为保护元件故障、电源电压异常、保护启动电路有故障等。
2. 保护装置误动或过度动作原因一般为保护主要电路、控制电路、电源异常、其他因素干扰等。
三级配电两级保护操作规程标准范本
操作规程编号：LX-FS-A66352三级配电两级保护操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑三级配电两级保护操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1 三级配电，配电箱根据其用途和功能的不同，一般司分为三级：1．总配电箱(又称固定式配电箱)。
总配电箱用符号“A”表示。
总配电箱是控制施工现场全部供电的集中点，应设置在靠近电源地区。
电源由施工现场用电变压器低压侧引出的电缆线接入，并装设电流互感器、有功电度表、无功电度表、电流表、电压表及总开关、分开关。
总配电箱内的开关均应采用刀熔开关（或漏电保护开关)。
引入、引出线应穿管并有防水弯。
2．分配电箱(又称移动式配电箱)。
分配电箱用符号“B”表示。
其中1、2、3表示序号。
分配电箱是总配电箱的一个分支，控制施工现场某个范围的用电集中点，应设在用电没备负荷相对集中的地区。
箱内应设总开关和分开关。
分开关可采用漏电开关或刀闸开关并配备熔断器。
3．开关箱。
三级配电二级漏保(详解)
三级配电二级漏保一机一闸一漏一箱详解1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2.总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
（JGJ46－20058.2.11）3.分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。
三级配电两级保护
什么是“三级配电、两级保护”？三级配电指现场施工用电必须做到总配电箱、分配电箱、开关箱。
两级保护指现场施工用电必须做到总配电箱和开关箱中均要安装漏电保护器。
三级配电两级保护三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱。
开关箱应符合一机、一箱、一闸、一漏。
三类电箱中的各类电器应是合格品；两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。
这既有利于现场电气系统的维护，又能充分保证施工安全，同时也是现场标准化管理、文明施工的一种体现。
所以，对“三级配电，两级保护”做到合理设置是至关重要的。
1、“三级配电两级保护”(1)《规范》要求,配电箱应作分级设置,即在总配电箱下,设分配电箱,分配电箱以下设开关箱,开关箱以下就是用电设备,形成三级配电。
这样配电层次清楚,既便于管理又便于查找故障。
同时要求,照明配电与动力配电最好分别设置,自成独立系统,不致因动力停电影响照明。
(2)“两级保护”主要指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。
2.关于加装漏电保护器《规范》规定:“施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置”。
施工现场虽然改TN-C为TN-S后,提高了供电安全,但由于仍然存在着保护灵敏度有限问题,对于大容量设备的碰壳故障不能迅速切断保险,对于较小电流的漏电故障又不能切断保险,而这种漏电电流对作业人员仍然有触电的危险,所以还必须加装漏电保护器进行保护。
在加装漏电保护器时,不得拆除原有的保护接零(接地)措施。
3.关于漏电保护器的主要参数(1)额定漏电动作电流。
当漏电电流达到此值时,保护器动作。
(2)额定漏电动作时间。
指从达到漏电动作电流时起,到电路切断为止的时间。
(3)额定漏电不动作电流。
漏电电流在此值和此值以下时,保护器不应动作,其值为漏电动作电流的1/2。
(4)额定电压及额定电流。
三级配电二级保护
三级配电二级保护1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2.总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
（JGJ46－2005第8.2.11条）3.分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。
三级配电系统标准化(三级配电、-二级配电箱等漏电保护及施工要求)精编版
三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
(完整)三级配电两级保护怎么做
三级配电两级保护怎么做电气设备的设置应符合下列要求:1）配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱,实行分级配电。
2）动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内，动力和照明线路应分路设置,照明线路接线宜接在动力开关的上侧。
3）开关箱应由末级分配电箱配电。
开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。
4）总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区.分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5)配电箱、开关箱应装设在干燥、通风及常温场所。
不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。
也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。
配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。
6)配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。
固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。
移动式分配电箱、开关箱的下皮与地面的垂直距离为0。
6~1.5m。
配电箱、开关箱采用铁板或优质绝缘材料制作,铁板的厚度应大于重0．5mm。
7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
电气设备的安装1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内,金属板与配电箱体应作电气连接。
2）配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。
并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。
3）配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设.4)配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。
三级配电两级保护操作规程模版(三篇)
三级配电两级保护操作规程模版第一章总则第一条为了保障供电系统运行的安全可靠，合理配置设备和保护装置，提高供电质量，规范运行管理，制定本操作规程。
第二条本操作规程适用于三级配电系统的运行和维护，包括配电线路、开关设备、保护设备及相应的管理工作。
第三条运行和管理人员应严格按照本操作规程进行操作，确保配电系统的正常运行。
第四条配电系统的设计、运行及维护工作应严格遵守国家和地方有关技术规定和标准，并适应实际情况进行调整。
第五条配电系统应定期检查、测试和维护，及时发现和解决问题，防止故障的发生。
第二章配电系统的基本组成和保护原则第六条配电系统由主配电线路、配电变压器、二次配电线路等组成，并采用相应的保护措施进行保护。
第七条配电系统的保护原则是保证电力设备的安全运行和供电可靠，通过合理配置保护设备，避免电力设备的过载、短路等故障。
第八条配电系统的保护装置应符合国家和地方有关技术规定和标准，并经过定期的检查和测试。
第三章配电系统的操作要求第九条配电系统的操作人员应具有相应的电力知识和操作技能，并持有相应的操作证书。
第十条对于配电系统的操作，应进行详细的操作计划编制，并按照计划进行操作。
第十一条进行操作前，应对操作场所进行巡视，确保无明显的异常情况，如发现问题应及时处理。
第十二条操作人员在进行操作前，应按照要求佩戴个人防护用品，并确保操作场所的安全。
第十三条操作人员在进行操作时，应按照正确的操作步骤进行，并严禁违章操作。
第十四条对于有特殊要求和重要性的操作，应进行事前沟通和讨论，并明确责任和任务。
第四章配电系统的维护和检修第十五条配电系统的维护和检修应按照规定的周期进行，确保设备的稳定运行。
第十六条检修人员应具有相应的电力知识和检修技能，并持有相应的检修证书。
第十七条检修前，应先进行安全措施的制定和确认，并对检修现场进行清理和排除隐患。
第十八条检修人员应按照规定的程序和要求进行检修，严禁违章操作。
第十九条检修后，应进行系统的测试和试验，并对结果进行记录和分析。
三级配电两级保护用电要求
1.★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
（JGJ46－20058.2.11）3.★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm ，其中开关箱箱体钢板厚度不得小于1.2mm ，配电箱箱体钢板厚度不得小于1.5mm ，箱体表面应做防腐处理。
（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。
三级配电两级保护操作规程范本（2篇）
三级配电两级保护操作规程范本一、引言三级配电是现代工业生产中常见的供电方式之一，为确保供电设备的安全运行，保护装置的正常工作是至关重要的。
本操作规程旨在规范三级配电两级保护的操作流程，确保供电设备的安全性和稳定性，提高电力系统的可靠性。
二、适用范围本操作规程适用于工厂、车间等需进行三级配电两级保护的场所，包括三级配电柜、开关设备以及相关的保护装置。
三、术语定义1. 三级配电：将主配电柜的电能再次进行分配，一般通过几条电缆将电能分配到不同的二级配电柜。
2. 两级保护：在三级配电过程中，对电路进行两级保护，一级保护通常是主保护，二级保护通常是备用保护。
3. 保护装置：用于监测电流、电压等电气参数并根据设定值进行自动保护的装置，如保护继电器。
四、操作程序1. 三级配电操作程序a. 根据实际需求确定各个三级配电柜的位置。
b. 检查三级配电柜的标志和电气连接是否符合要求。
c. 在主配电柜上，设置电流互感器和电压互感器，根据实际需要连接保护继电器。
d. 将主配电柜通过电缆与各个二级配电柜相连。
e. 对于每个二级配电柜，设置电流互感器和电压互感器，并设置相应的保护继电器。
f. 检查所有的连接，确保电气连接无误。
g. 完成两级保护的设置，并确保保护装置的正常工作。
2. 两级保护操作程序a. 启动保护继电器系统，检查其运行状态。
b. 监测电流和电压的数值，确保其处于安全工作范围内。
c. 对于主保护，设定相应的保护动作值，确保在故障发生时能及时切断电路。
d. 对于备用保护，根据实际情况设定其相应的操作参数。
e. 设定保护继电器的延时时间，以确保在短时故障和瞬时过载的情况下不误动保护。
f. 确认保护装置的设置已生效，并将其与控制系统连接。
五、操作注意事项1. 操作人员应具备相关的电气知识和实践经验，了解三级配电和两级保护的相关原理和操作要求。
2. 在操作过程中，应注意保护装置的正常运行状态，及时发现和处理故障。
3. 操作人员应定期进行保护装置的维护和检修，确保其工作稳定可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
三级配电二级保护(标准版)
三级配电二级保护(标准版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"
的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
1简介

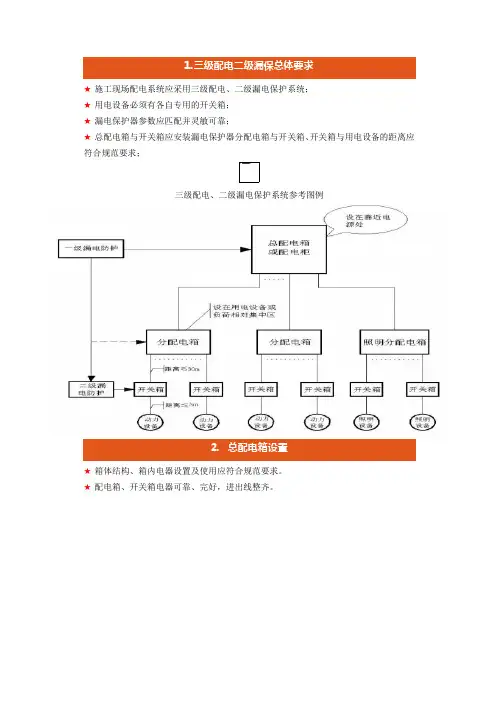

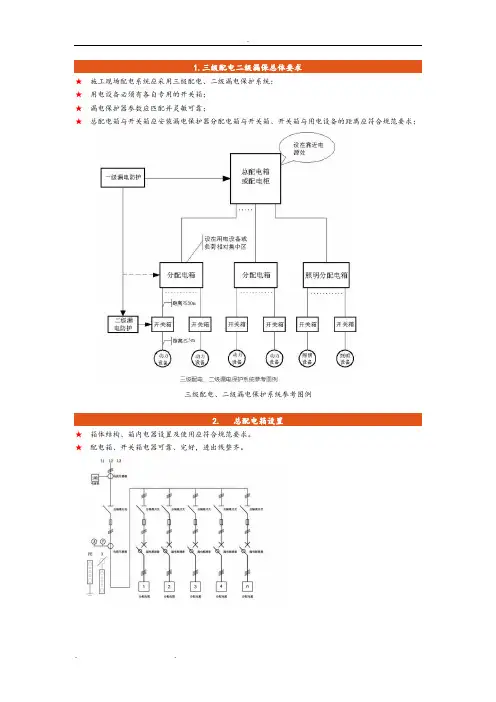

1)配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱、开关箱实行三级配电。
2)动力配电箱与照明配电箱宜分别设置如合置在同一配电箱内动力和照明线路应分路设置照明线路接线宜接在动力开关的上侧。
3)开关箱应由末级分配电箱配电。
开关箱内应一机一闸每台用电设备应有自己的开关箱严禁用一个开关电器直接控制两台及以上的用电设备。
4)总配电箱应设在靠近电源的地方分配电箱应装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过30m开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5)配电箱、开关箱应装设在干燥、通风及常温场所。
不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。
也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场
所。
配电箱、开关箱周围应有足够两人同时工作的空间其周围不得堆放任何有碍操作、维修的物品。
6)配电箱、开关箱安装要端正、牢固移动式的箱体应装设在坚固的支架上。
固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m 小于1.5m。
移动式分配电箱、开关箱的下底与地面的垂直距离为
0.61.5m。
配电箱、开关箱采用铁板或优质绝缘材料制作铁板的厚度应大于05mm。
7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面严禁设在箱体的上顶面、侧面、后面或箱门处。
2设计原则
三级配电系统应遵守四项基本原则：即分级分路原则，动照分设原则，压缩配电间距原则，环境安全原则。
2.1分级分路
(1)从一级总配电箱（配电柜）向二级分配电箱配电可以分路，即一个总配电箱（配电柜）可以分成若干分路向若干分配电箱配电；
(2)从二级分配电箱向三级开关箱配电同样可以分路，即一个分配电箱可以分成若干支路向若干开关箱配电。
(3)从三级开关箱向用电设备配电实行“一机一闸”制，不存在分
路问题。
即每一开关箱的每一个开关只能连接控制一台与其相关的用电设备（含插座）。
按照分级分路原则的要求，在三级配电系统中，任何用电设备都不得越级配电，总配电箱和分配电箱不得挂接其它任何设备，否则，三级配电系统的结构形式和分级分路原则将被破坏。
2.2动照分设
动力配电箱与照明分配电箱宜分别设置。
当动力和照明合并设置于同一配电箱时，动力和照明应分路配电，动力和照明开关箱必须分别设置，不存在共箱分路设置问题。
2.3压缩配电间距
压缩配电间距原则是指各配电箱、开关箱之间的距离应尽量缩短。
总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
2.4环境安全
环境安全是指配电系统对其设置和运行环境的安全要求，包括三种环境要求：使用环境、防护环境和维修环境。
要求如下:
(2)防护环境：应装设在干燥通风及常温场所，不得装在有严重损
伤作用的瓦斯、烟气、潮气及其它有害介质中，亦不得装设在易受外来固体撞击、强烈振动、液体浸溅及热源烘烤场所。
否则，应予清除或做防护处理。
（3）维修环境：配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。
(4)使用环境：满足压缩配电间距原则。
3、电器设备的安装
3.1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上然后整体紧固在配电箱箱体内金属板与配电箱体应作电气连接。
3.2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上不得歪斜和松动。
并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。
3.3)配电箱、开关箱内的工作零线应通过接线端子板连接并应与保护零线接线端子板分设.
3.4)配电箱、开关箱内的连接线应采用绝缘导线导线的型号及截面应严格执行临电图纸的标示截面。
各种仪表之间的连接线应使用截面不小于25mm2的绝缘铜芯导线导线接头不得松动不得有外露带电部分。
