电容补偿柜常见故障及排除措施
配电柜七大故障维修解决办法
配电柜七大故障维修解决办法配电柜的作用是配电操控将电能分配到各个负荷部位，及在电路短路、过载和漏电时进行断电维护。
它作为动力中心和主配电装置，主要用作对电力线路、主要用电设备的控制、监视、测量与保护。
常设置在变电站、配电室等处。
因配电柜的特殊性在正常生产时无法对其进行维护，存在积尘较多、螺丝松动等的情况，为了保证配电柜长期运行，需定期进行检测、维修、保养。
关于配电柜的故障维修，下面通意达小编介绍比较常见的解决办法，配电柜的维修一、断路器无法合闸1、按下合闸按钮，合闸线圈有电但不动作——更换欠压线圈；2、合闸按钮接触不良——更换合闸按钮；3、控制回路熔芯（保险）烧坏——更换熔芯；4、断路器没有储能——检查电机电压必须大于85%；5、合闸电磁铁电压过小——合闸电磁铁电压必须大于85%；6、合闸电磁铁损坏——更换合闸电磁铁；7、抽屉式断路器二次回路接触不良——摇出抽屉式断路器，再重新摇到接通位置，检查二次回路是否连接可靠；8、万转开关在停止位——将开关转到送电位置。
二、进线柜主开关不能分闸1、分闸按钮接触不良——更换分闸按钮；2、分闸线圈烧坏——更换分闸线圈。
三、主计量无功表反转或不转1、电容补偿功率因数偏高——调整电容补偿至0.92-0.97；2、变压器进线相序错误——重新调整相序；3、电压电流回路正常——更换无功表。
四、电容柜不能自动投切1、电流取样信号线未接——接好电流取样信号线；2、补偿控制器熔芯烧坏——更换熔芯；3、电压偏高，控制器显示过压——调整过压保护点；4、电流偏小，控制器显示超前——增大电流后能自动工作；5、电容柜补偿仪显示过压——重新设定电压值。
五、抽屉出线电能表不转1、二次插件接触不良——重新调整二次插件接触片；2、电流电压正常——更换电能表。
六、双电源切换不能自动投切1、万转开关或手动转换开关没转到自动位——将开关设在自动位置；2、欠压脱扣器没闭合——检查电压等级是否大于85%；3、时间继电器没闭合——检查2号7号接点电压是否正常；4、断路器分励机构没复位——检查机械连锁是否松动。
abb电容补偿常见故障及处理措施
ABB电容补偿常见故障及处理措施为补偿负荷无功，改善电能质量，大多数工厂会选择低压电容补偿方案。
但目前电容补偿系统也是问题最多的设备之一，下面通过案例来介绍几个电容柜常见故障及处理方法。
案例―ABB XLP熔丝底座客户：XX山电信电容型号：ABB 4*25KVAR 带7%电抗总共16组。
现象：大部分电缆和XLP（熔丝底座）底座连接处烧毁。
使用年限：5年。
从投用到故障发生从未进行正规检查及维护保养。
现场测量数据：1/4的熔丝烧毁。
电容容值检测：部分容值减少一半。
现场谐波测量：电压谐波4% 电流谐波16%。
谐波正常。
（国标规定电压谐波小于5%，电流谐波小于20%）。
检测RVC电容控制器设置：C/K(灵敏度)稍微偏低0.05过于灵敏，投切时间10S，相位角90度。
按照一般思维熔丝或者电缆连接处烧毁，大多数是由谐波造成或者XLP没有合到位。
谐波比较大会产生谐波电流造成电缆发热，长期运行造成绝缘击穿。
XLP合不到位造成熔丝接触面减小，从而容易引起发热，造成绝缘击穿。
但是该现场谐波正常，如果XLP没有合到位应该是个别现象，此现场出现大面积电缆及XLP烧毁，故排除XLP没有合到位的可能。
处理过程：更换全部电缆和XLP。
更换后对电容进行检测，当把RVC 设置成自动观察投切变化半小时，观察过程中突然发现功率因素很低，电容按照10S时间逐个投入，然后3分钟过后突然功率因素又很高，电容按照10S时间逐个切掉，经过询问客户，原来此现场有一个比较大的货梯，一般每天会运行几次。
该货梯的运行造成电容频繁投切。
解决方法：1.更改投切时间为120S，因为投切时间太短，会造成电容频繁投切，当电容还没有放完电时再次投切会引起冲击电流与过电压（可达到几千伏）此破坏性及其强烈。
曾经做过一个实验，当一组电容在1分钟投切三次后结果电容接触器的预导通线烧毁。
通过更改投切时间来可以避免当负荷频繁变动时电容而不随之频繁投切。
2.更改C/K灵敏度，如果设置太灵敏也会造成负荷稍微变化电容会随之投切。
常见的电容器故障有哪些-解决电容器常见故障的方法
常见的电容器故障有哪些-解决电容器常见故障的方法常见的电容器故障有哪些-解决电容器常见故障的方法电容器的故障及处理电容器在变、配电所中的主要作用是无功补偿，因此电容器一旦发生故障就必须立即处理。
下面，店铺为大家分享解决电容器常见故障的方法，希望对大家有所帮助!电容器声音异常电容器在正常运行时不会发出较大的`声音，有点象蜜蜂发出的均匀嗡嗡声，我们所说的异音是指电容器发出的声音不均匀并拌有放电的劈啪声。
造成电容器声音异常的主要原因有:①、电容器母线与导电杆连接松动引起的放电声。
②、电容器内部元件老化或过电压击穿所造成的放电声。
③、由于高次斜波侵入所引发的噪声。
④、电容器组投入运行时所产生的合闸涌流，也会使电容器发出一阵异常声音。
当值班员发现电容器熔丝熔断后，应首先弄清熔断相及电容器号码，然后检查。
电容器的外观有无鼓肚现象，是否渗油，套管有无闪络放电痕迹，然后将发生’的时间，相位、电容器号及观察的现象一并汇报给调度，一切按调度命令执行。
电容器组熔丝熔断当电容器组采用熔丝保护时(必须采用跌落式熔断器)，电容器本身故一障或系统发生过电压等外界条件的影响，都会使电容器组熔丝熔断。
电容器熔一丝一旦熔断将造成三相电流指示不在平衡。
电容器渗油电容器是全密封设备，但由于制造的缺陷和使用维护不当，往往导致电容器渗油，电容器主要的渗油部位一是绝缘套管、导电杆密封处的密封垫失效，导致渗油。
二是电容器壳体焊缝开焊或锈蚀处渗油。
值班员发现电容器渗油时，应尽快向调度报告，以便尽快处理或更换。
电容器外壳膨胀一电容器外壳膨胀(又称鼓肚)，也是电容器常见的一种异常现象。
本来电容器一油箱随温度变化发生膨胀和收缩是正常现象，但是当电容器内部发生局部放电一或绝缘被击穿，绝缘油将产生大量气体，使电容器油箱产生变形，持续下去很危险，一旦发现应立即报告调度，以便将电容器及时更换。
(电容器外壳一旦膨胀就无修复必要.电容器爆炸一电容器爆炸这是一种严重的事故状态，有时还会发生“群爆”，导致电容器爆炸的主要原因是:①、电容器元件击穿并对壳体放电。
电力电容器常见故障问题及解决方法
电力电容器常见故障问题及解决方法摘要：电力系统运行过程中，电压的高低随着无功的变化而变化。
为了控制无功，保证电压稳定，提高电能质量，需要在系统中通过串联或是并联的方式接入电容器。
随着输变电技术的发展，电力电容已经成为了电力系统中的重要设备。
本文就针对电力电容器常见故障进行分析，然后提出相应的预防措施。
关键词：电力电容器；故障；问题；解决方法电力电容器是电力系统中重要的设备之一，在系统运行中，通过对电容器的投切来控制系统的无功功率，从而减少运行中损耗的电能，达到提高功率因数的目的。
长期的运行经验表明，电容器在运行过程中会因本身缺陷或者系统工况运行等原因出现漏油、膨胀变形、甚至“群爆”等故障，若无查出电容器故障原因，对系统的安全运行将造成严重威胁。
因此，对电容器运行故障进行分析处理显得至关重要。
1、电力电容器的常见故障现象1.1电力电容器的渗油现象电容器的渗漏油现象主要由电容器密封不严造成，具有很大的危害，要坚决避免渗漏油现象的出现。
但在实际的运行中，由于加工工艺、结构设计和认为因素等多方面的影响，套管的根部法兰、螺栓和帽盖等焊口漏油的现象经常出现。
这些问题，采取措施加强对厂家和运行维修人员的管理，对机器的运行进行严密的管理，都可以使漏油现象得到缓解。
1.2鼓肚现象在所有电容器的故障中，鼓肚现象是比较常见的故障。
发生鼓肚的电容器不能修复，只能拆下更换新电容器。
因此，鼓肚造成的损失很大，而造成鼓肚的原因主要是产品的质量，保证产品的质量，加强对电容器质量的管理，是避免鼓肚的根本措施。
1.3熔丝熔断电容器外观检测后没有明显的故障时，可以进行实验检测，看是否存在熔丝熔断的现象。
一般情况下，外观没有明显的故障而电容器出现故障时，熔丝熔断就可能是其发生故障的原因。
1.4爆炸现象爆炸发生的根本原因是极间游离放电造成的电容器极间击穿短路。
爆炸时的能量来自电力系统和与相关电力电容器的放电电流，爆炸现象会对电容器本身及其周围的设施造成极大的破坏，是一种破坏力很大的严重故障现象，但由于科技的发展和人们的重视，爆炸现象在近年来很少出现，但我们在电容器的维修检查中，也要对引起爆炸的因素进行严格的控制，极力的避免爆炸现象的出现。

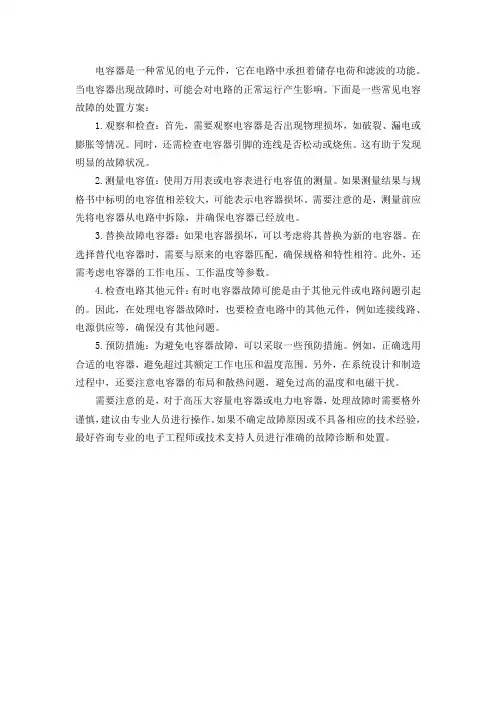

电容故障处置方案
电容器是一种常见的电子元件，它在电路中承担着储存电荷和滤波的功能。
当电容器出现故障时，可能会对电路的正常运行产生影响。
下面是一些常见电容故障的处置方案：
1.观察和检查：首先，需要观察电容器是否出现物理损坏，如破裂、漏电或膨胀等情况。
同时，还需检查电容器引脚的连线是否松动或烧焦。
这有助于发现明显的故障状况。
2.测量电容值：使用万用表或电容表进行电容值的测量。
如果测量结果与规格书中标明的电容值相差较大，可能表示电容器损坏。
需要注意的是，测量前应先将电容器从电路中拆除，并确保电容器已经放电。
3.替换故障电容器：如果电容器损坏，可以考虑将其替换为新的电容器。
在选择替代电容器时，需要与原来的电容器匹配，确保规格和特性相符。
此外，还需考虑电容器的工作电压、工作温度等参数。
4.检查电路其他元件：有时电容器故障可能是由于其他元件或电路问题引起的。
因此，在处理电容器故障时，也要检查电路中的其他元件，例如连接线路、电源供应等，确保没有其他问题。
5.预防措施：为避免电容器故障，可以采取一些预防措施。
例如，正确选用合适的电容器，避免超过其额定工作电压和温度范围。
另外，在系统设计和制造过程中，还要注意电容器的布局和散热问题，避免过高的温度和电磁干扰。
需要注意的是，对于高压大容量电容器或电力电容器，处理故障时需要格外谨慎，建议由专业人员进行操作。
如果不确定故障原因或不具备相应的技术经验，最好咨询专业的电子工程师或技术支持人员进行准确的故障诊断和处置。
电容补偿柜常见故障和排除措施
电容补偿柜常见故障和排除措施电容补偿柜是一种用于提高电力系统功率因数的设备，它通过安装电容器来补偿电网中的无功功率，从而提高功率因数和电网效率。
然而，电容补偿柜在使用过程中可能会出现一些故障，这些故障需要及时发现和排除，以确保电源系统的正常运行。
下面将介绍一些电容补偿柜的常见故障及排除措施。
1.电容器发热电容器发热可能是由于电容器内部损坏导致的，也可能是由于电容器连接端子接触不良导致的。
排除方法如下：-检查电容器外壳温度，若发热严重，应立即停机检修。
-检查电容器内部是否有异味，如有异味，应立即停机检查电容器内部是否受损。
-检查电容器连接端子，确保连接良好，无松动或接触不良。
2.电容器漏电电容器漏电可能是由于电容器内部绝缘损坏导致的，也可能是由于电容器连接端子接触不良导致的。
排除方法如下：-检查电容器外壳是否出现漏电现象，如有漏电现象，应立即停机检修。
-检查电容器连接端子是否松动或接触不良，确保连接良好，无松动或接触不良。
-检查电容器内部绝缘状况，确保绝缘不受损。
3.电容器短路电容器短路可能是由于电容器内部绝缘损坏导致的，也可能是由于外部因素造成的电容器损坏。
排除方法如下：-检查电容器短路指示灯是否亮起，如指示灯亮起，应立即停机检修。
-检查电容器连接端子是否松动或接触不良，确保连接良好，无松动或接触不良。
-检查电容器内部绝缘状况，确保绝缘不受损。
4.电容器超压电容器超压可能是由于电容器内部绝缘损坏导致的，也可能是由于外部因素造成的电容器超压。
排除方法如下：-检查电容器超压报警装置是否报警，如报警，应立即停机检修。
-检查电容器连接端子是否松动或接触不良，确保连接良好，无松动或接触不良。
-检查电容器内部绝缘状况，确保绝缘不受损。
5.电容器电容值不稳定电容器电容值不稳定可能是由于电容器老化造成的，也可能是由于电容器外部因素影响造成的。
排除方法如下：-检查电容器电容值是否稳定，如不稳定，应停机更换电容器。
浅谈变电站10kV并联补偿电容器的常见故障及处理措施
状 态。
造成 电容器渗漏 的原 因主要有 以下几个方 面 ： （ １ ）过高 的
温升 。这主要是 由电容器 的于过 电压状态 、 室外安 装不合 理
１ 由谐 波 引起 的 电容 器 热 击 穿 故 障
目前 ， 随着 我 国 电 力 行 业 电 子 技 术 的 快 速 发 展 ， 越 来 越 多
的新型非线性负荷的用电设施 和设备在 电网中得到应 用 ， 这 就 导致 了高次谐波 在 电网运 行 当中的影 响越来 越大 。当谐 波 污
染 电力 系统 之 后 ， 会 对 变 电站 中并 联 补 偿 电 容 器 运 行 的 可 靠 性 和安 全 性 造 成 极 大 威 胁 。大 量 实 测 数 据 表 明 ， 在 实 际 运 行 过 程
地提 高并 联补 偿 电容器 的运行 质量 ， 不 断推动 和促 进我 国 电力事 业 的可靠 、 安全 、 平稳 、 可持 续发 展 。 关键 词 ： 变 电站 ； 并联 补偿 电容 器 ； 故障； 处理措 施
０ 引言
目前 ， １ ０ ｋ Ｖ并联 电容器是我 国 电力 网络当 中应 用最为广
鍪 茎 鱼 些 里 量 里 銮 ｚ ｎ ｕ ａ ｎ ｇ ｂ ｅ ｉ ｙ ｉ ｎ ｇ 。 ｎ ｇ ｖ ｕ Ｙ ａ ｎ ｉ — ｕ
浅 谈 变 电站 １ ０ ｋ Ｖ 并联 补偿 电容器 的常 见故 障及处 理措 施
李敬 红
（ 廊 坊三 河供 电有 限公 司 ， 河 北 廊坊 ０ ６ ５ ２ ０ ０ ） 摘 要： 就 目前 变电站 中 ｌ Ｏ ｋ Ｖ并 联补偿 电容器 在运行 中 常见 的故 障进行 了分 析和 探讨 ， 并提 出 了相应 的处 理措 施 和对 策 ， 以期 更 好
电容补偿柜常见故障及排除方法
电容补偿柜常见故障及排除方法
电容补偿柜的常见故障及排除方法如下：
1. 主回路通电后，电容补偿柜的控制器无显示。
原因分析：电源未引入到控制器；控制器坏了。
排除步骤：用万用表检测确认是否在一次线上有电压（注意：本项必须带电操作，具体操作时需要特别小心和按规范操作）；检测取电压保护熔丝有否接上以及是否坏掉（注意：在非带电状态下检查并接牢固）；控制器取电压接线端子是否接及是否接紧（注意：在非带电状态下检查并接牢固）；确认控制器是否有问题，有问题立即更换。
2. 负载侧电流过大，使热元件动作。
原因分析：负载过电流；热元件整定值设置偏小。
排除步骤：正确接入远控操作线；查明负载过电流原因，将热元件复位；调整热元件整定值并复位。
3. 电容柜不能自动补偿。
原因分析：控制回路无电源电压；电流信号线未正确连接。
排除步骤：检查控制回路，恢复电源电压；正确连接信号线。
4. 补偿器始终只显。
原因分析：电流取样信号未送入补偿器。
排除步骤：从电源进线总柜的电流互感器上取电流信号至控制仪的电流信号端子上。
5. 电网负荷是滞后状态（感性），补偿器却显示超前（容性），或者显示滞后，但投入电容器后功率因数值不是增大，反而减小。
原因分析：电流信号与电压信号相位不正确。
排除步骤：220V补偿器电流取样信号应与电压信号相位一致。
以上信息仅供参考，如果您还有疑问，建议咨询专业人士或厂家。
电容器常见故障及处理
电容器常见故障及处理引言电力电容器是一种静止的无功补偿设备，其主要作用是向电力系统提供无功功率，提高功率因数。
作为电网中重要的电器设备，电容器的长期正常运行，是保证电网运行安全，提高电能质量，保证企业效益的重要基础条件。
为了提高电容器的运行效率，降低电容器的故障率，加强了对常见故障的分析制定了相应的方法对其安全性能进行保证。
1 电力电容器的常见故障及处理1.1 渗、漏油电容器渗、漏油是一种常见的故障，其原因是多方面的，主要有：搬运方法不当，或提拿瓷套管致使其法兰焊接处产生裂缝；接线时，因拧螺丝用力过大或导线连接过紧，造成瓷套焊接处损伤；产品制造过程中存在的缺陷，均可造成电容器出现渗、漏油现象；电容器投入运行后，由于温度变化剧烈，内部压力增加则会使渗、漏油现象更加严重；运行维护不当，电容器长期运行缺乏维修导致外壳漆层剥落，铁皮锈蚀，也是造成运行中电容器渗、漏油的一个原因。
电容器渗、漏油的后果是使浸渍剂减少，元件上部容易受潮击穿而使电容器损坏。
因此，必须及时进行处理。
1.2 渗、漏油的处理（1）安装电容器时，每台电容器的接线最好采用单独的软线与母线相连，不要采用硬母线连接，以防止装配应力造成电容器套管损坏，破坏密封而引起漏油。
（2）搬运电容器时应直立放置，严禁搬拿套管，并做到轻拿轻放，防止撞击；接线时，应注意导线松紧程度，拧螺丝不能用力过大并要保护好套管。
（3）电容器箱壳和套管焊缝处渗油，可对渗、漏处进行除锈，然后用锡钎焊料修补，修补套管焊缝处时应注意烙铁不能过热以免银层脱落，修补后进行涂漆。
渗、漏油严重的要更换电容器。
1.3 外壳变形由于电容器内部介质在高压电场作用下发生游离，使介质分解而析出气体，或者由于部分元件击穿，电容器极对外壳接地放电等原因均会使介质析出气体。
密封的外壳中这些气体将引起内部压力增大，因而将引起外壳膨胀变形。
所以，电容器外壳变形是电容器发生故障或故障前的征兆。
1.4 外壳变形的处理经常对运行的电容器组进行外观检查，如发现电容器外壳膨胀变形应及时采取措施，膨胀严重者应立即停止使用，并查明原因，更换电容器。
无功补偿电容器常见故障分析与预防
无功补偿电容器常见故障分析与预防无功补偿电容器是现代电力系统中的必要组成部分，其在电力系统中发挥着重要的作用。
然而，无功补偿电容器也会出现各种故障，这些故障会严重影响电力系统的正常运行，因此必须重视无功补偿电容器的故障分析与预防。
一、常见故障1、电容器短路：电容器内部绕组出现短路，使得电容器无法工作，严重影响电力系统的稳定性和质量。
4、电容器接线故障：由于电容器内部接线松动、接触不良等原因，导致电容器无法正常工作。
二、预防措施1、定期巡检：定期巡检无功补偿电容器，检查电容器接线，外观是否损坏，是否有明显热现象、异味等异常表现。
2、定期维护：对无功补偿电容器进行定期维护，包括内部的接线检查、清洁、灰尘清理等。
3、环境保护：将无功补偿电容器安装在干燥、通风、温度适宜的地方，避免电容器受到潮湿、高温、高压等外界环境的影响。
4、电容器组件的选择：适当提高电容器组件的品质和技术水平，选择具有高质量、高可靠性、低损耗率的电容器组件。
5、电容器控制系统的完善：建立完善的电容器控制系统，对电容器进行严格的监控和控制，保证电容器能够在整个电力系统中良好的工作。
三、应急处理如果无功补偿电容器发生故障，需要立即采取以下措施：1、停止无功补偿电容器的运行，防止故障扩大。
2、及时检查故障原因，进行故障排除，对于无法处理的故障，应及时更换或修理无功补偿电容器。
3、对于无功补偿电容器故障给电力系统带来严重影响的情况，应及时采取措施维护和修复，保障电力系统的安全稳定运行。
综上所述，无功补偿电容器是电力系统中非常重要的一部分，应给予高度重视。
在日常维护过程中，我们需要注意对无功补偿电容器的定期检查、维护、保护以及电容器控制系统的完善，以及及时处理故障，保证无功补偿电容器在电力系统中有效、稳定地工作。
分容柜常见故障及其排除方法
分容柜常见故障及其排除方法1. 异常温度问题描述分容柜温度异常可能会导致设备故障或损坏。
温度异常可分为过高和过低两种情况。
排查步骤1.检查分容柜周围环境温度是否过高或过低。
2.检查分容柜内部通风设备是否正常工作。
3.检查分容柜内部温度传感器是否损坏。
解决方法1.提高分容柜周围环境温度过高的情况下，增加通风设备、降低室温等方法。
2.修复或更换分容柜内部通风设备。
3.更换损坏的温度传感器。
2. 电源故障问题描述分容柜电源故障可能会导致设备不能正常运行。
排查步骤1.检查分容柜电源线是否连接正常。
2.检查分容柜电源插座是否正常工作。
3.检查分容柜电源开关是否处于打开状态。
解决方法1.重新连接电源线，确保连接牢固。
2.更换损坏的电源插座。
3.将电源开关切换到打开状态。
3. 充电故障问题描述分容柜无法正常充电可能会导致设备断电或电量不足。
排查步骤1.检查分容柜输入电源是否正常。
2.检查分容柜充电线是否损坏或接触不良。
3.检查分容柜充电端口是否干净无尘。
解决方法1.检查输入电源是否供电正常。
2.更换损坏的充电线或重新连接线缆。
3.清洁充电端口，确保良好接触。
4. 电池故障问题描述分容柜电池故障可能导致设备无法正常工作或电量持续减少。
排查步骤1.检查电池是否接触不良。
2.检查电池是否损坏或老化。
3.检查电池线缆是否连接正确。
解决方法1.调整电池位置，确保良好接触。
2.更换损坏或老化的电池。
3.重新连接电池线缆，确保连接牢固。
5. 故障报警问题描述分容柜故障报警可能会导致设备停机或无法正常工作。
排查步骤1.检查分容柜报警器是否正常工作。
2.检查故障报警系统是否连接正常。
3.检查故障报警信息是否清晰明确。
解决方法1.更换损坏的报警器。
2.检查故障报警系统连接是否正确。
3.清除故障报警信息并重启设备。
以上是分容柜常见故障及其排除方法的总结。
如遇到以上问题，请根据排查步骤依次进行操作，以解决故障并恢复设备正常工作。
如果问题仍然存在，建议联系专业技术人员进行更详细的故障排查和修复。
电容柜的自动补偿功能实操,故障-电容超前滞后
电容柜的自动补偿功能实操，故障-电容超前滞后下面我们实际操作，电容柜智能控制补偿器的参数设定与故障判断上图位控制器只是通了电压，没有接负荷的状态，所以控制器显示000，这3个000表示控制器没有采样当控制电流，就是采样电流，低压柜是从进线柜采样电流。
上图的A表示控制器现在为自动控制状态，这时按下设置键，没通电流信号显示H000，代表手动控制，这时点设置可是切换手动自动，切换到H切换到手动我投第一路电容器，一下按上箭头表示投入电容器，投每路电容要间隔30秒到50秒，现在投入了10路电容器，根据当前需要补偿的无功功率，投入当需要的每一路的交流接触器控制的电容器，退出当补偿任务完成后，控制器退出它是从最早投入的电容器开始退出，这样可以保护电容器的有效使用，在正常状态下，就不需要手动投切了，投切电容器间隔时间在30秒左右。
因为投入间隔时间较短的话，第一很容易把交流接触器烧毁，第二很容易使电容器损坏。
现在没有投入负荷的状态下，只能设置手动，自动。
下面把负荷送下现在送负荷显示0.46，表示当前的功率因数是0.46，如果显示负数，就表示你采样电流采反了，你把电流采样线交换一下就可以下面我们先断开负荷，先设置其它的功能，因为正常通负荷，打到自动补偿，它就会自动开始投切。
因为控制器显示设置功能A到H分别有什么功能我们按住设置键不放它到了b，b代表投入门限目标功率因数，比如说我们公司正常情况的，供电局是功率因数低于0.9就罚款，那我们设置功率因数就可以设到0.9以上，设置到0.95，就是只要它检测到功率因数低于0.95它就会投入，高于0.95它就会退出，一般情况设置当0.95，或设置当0.99以下，不要超过1，如果超过1了，就属于过补偿了。
建议大家设置当0.95左右。
再按住设置键到了下个功能键，到了C功能键，C代表投切延时，就是控制器有自动投入和自动退出，投入和退出是有时间间隔的，现在默认间隔时间为30秒，也就是说当你目标功率因数b投入目标是0.95，当你实际上检测当时0.46，现在功率因数为0.46，没到控制器设置目标功率因数0.95，那它就会每30秒就会往里面投入一次，如果超过了设置目标0.95，控制器就会每30秒往回退出一次现在功率因数是0.46，当需要时，它会从第一路开始投入，它会一直投入，一直当设置目标功率因数0.95这时当你断开负荷，控制器检测当了，控制器会以为故障，它就会开始退出电容器，从开始投入的第一路开始退出按住设置键到d功能键时，d代表过压门限，过压门限就是现在电压到了多少伏，它会自动提出一部分电容器，比如说我现在全部投进去了，现在电压突然到了500伏，那么我的设备要烧坏，所以说控制器就设置了过压门限，电压超过设定值就会自动退出电容器，默认的是440伏，建议大家设置低一点设置420伏，我们正常电压是380伏，380乘上1.1倍就是420伏，这样电容器就不会因为过压造成损坏，当然如果你买的电容器额定电压是450伏，你设置440伏也是可以的。
电力用户普通型低压无功补偿电容器柜的日常维护和故障排除
电力用户普通型低压无功补偿电容器柜的日常维护和故障排除张金营;陈霞;赵志勇【期刊名称】《新世纪水泥导报》【年(卷),期】2016(022)005【摘要】功率因数是电力系统中的一个重要参数,电力用户为了提高功率因数必须进行无功补偿.普通型低压无功补偿电容器柜常见故障有:主回路有电,控制器无显示、不工作;主回路有电,控制器上有投切显示、但电容器不同步投切,补偿效果不佳;进线柜电流指示表和控制器显示电流值相差较大;与电容器连接的回路导线有发热严重或烧焦现象;电容器鼓包或者有“冒油”现象;新投入电容器柜其控制器功率因数显示异常;新投入无功补偿电容器柜在主回路功率因数很低时,控制器仍不投入;新投入无功补偿电容器柜,通电后控制器显示超前;新投入无功补偿电容器柜通电后控制器显示的功率因数与理论预测值相差大,或者随着电容器的投入接通所显示的功率因数变化异常.对这些故障,用户应采取相应方法排出.【总页数】3页(P75-77)【作者】张金营;陈霞;赵志勇【作者单位】济宁爱特节能环保科技有限公司,山东泗水273200;国网山东泗水县供电公司,山东泗水273200;国网山东省电力公司菏泽供电公司赵楼供电所,山东菏泽274000【正文语种】中文【中图分类】TM7【相关文献】1.性能优异的低压电力电容器和无功补偿装置 [J], 辛苗海;周庆生2.《电力电容器与无功补偿》“电力电容器噪声及其抑制”专题征稿启事 [J],3.帮您学《农村低压电力技术规程》(十二)低压电力网无功补偿 [J], 任致程4.低压电力电容器的智能化与低压无功补偿设备的变革 [J], 宋玉锋;沈卫峰;施博一5.《电力电容器与无功补偿》“金属化膜电容器技术及应用” 专题征稿启事 [J], 《电力电容器与无功补偿》编辑部因版权原因，仅展示原文概要，查看原文内容请购买。
电容补偿柜常见故障和排除措施
电容补偿柜基本介绍新柜调试前应将所有电容器断开,并在不通电情况下测试主回路相间通断，和对“N”通断；手动投切检查一切正常后再将电容接上，无涌流投切器及动补调节器没接N线，会使其直接损坏及炸毁。
一.无功补偿电容柜用途TSC数字全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备。
它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网,对电力系统降损节能有重大的技术经济意义,为国家重点推荐的节约电能的高新技术项目。
二、无功补偿电容柜的作用功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
所以功率因数是供电局非常在意的一个系数，用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。
目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9，或高于1.0都需要接受处罚。
三、投切方式分类:1. 延时投切方式延时投切方式即人们熟称的"静态"补偿方式。
这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，造成电容器损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。
当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是时电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。
通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切量，这个物理量可以是功率因数或无功电流或无功功率。
电容补偿故障原因及解决办法
电容补偿原理及常见问题分析
３． 三相 电容 自 动 补 偿 ３
ｉ ： Ｔ ｒ ，． ｐ ｏ ／ ｄ ￣
（） ｉ
低压电容补偿装 置在低压配 电没备 中属于较复杂的控制设备 ，因此 在设计工作 中要予以足够的重视 。根据用户 的实际电压选择 同一 电压等 级 的不 同额定电压值的电容 器，避免 电容器长期处于过压运行状态 ，对 电容器 内部造成损害。由于电容器在运行 中有发热现象 ，设 计时需要按 电容器说 明书预留足够的距 离和空间，补偿装置外壳设计散热孑 ，必要 Ｌ 时可增加温控风冷装置。对 可能存在谐波 的运行环境 ，采用抑制谐波方 案 ，串联６ ％的电抗器 ，抑制５ 、９ １ 、７ 、１ 次谐波 ，限制浪涌 电流 。元件 的选取尽可能采用技术成熟 ，经过实际运行验证的优质产品。
中图分类号 Ｔ ５ 文献标识码 Ａ 文章编号 １７— ６１（ １） １０１一 １ Ｍ３ ６３ ９７一 ００ ５ —０ ５Ｏ ２ ０
１供 、用 电方共 同补偿
在 配 电网络中无功 功率消耗 很大 ，大约有 ４ ％的无 功功率 消耗在 ５ 输 、变 、配电设备上 ，另５ ％消耗在用 电客户 的设备 中。为此要减少无 ５ 功功率在 网络中的输送 ，就要极大限度地实现就地补偿 ，就地平衡无功 功率 ，因此供电企业和用 电客户需要共 同进行补偿 。
号局 限性造成的 常 见问 题分 析
４ １ 电容 自 动补 偿 功 能 能 否 实 现 问 题 ．
２ 调 压 为辅 。降 损 为主
利用 电容器的分组投切 ，对 电压进行适 当的调整 ，可 以减少 网络 中 的电压损失 ，但这只是起到补偿 的辅助作用 。配置并联 电容器进行无功 补偿 ，主要是为 了做到无功功率就地平衡 ， 减小 网络 中的功率损耗 ，降
配电柜的常见故障及其维护
配电箱常见故障及解决措施
运行过程中也许会因为不同的问题因素而受到影响出现不同称帝的故障问题，影响到用户的正常使用，下面就来给大家简单讲解一下最长出现的故障以及解决措施，帮助大家更好的使用这类设备。
1合闸电磁铁被烧坏，发现检查损坏情况并及时更换新的合闸电磁铁。
2断路器无法合闸：合闸按钮接触不良，可以重新连接合闸按钮或者对合闸按钮进行更换。
3控制回路的熔芯烧坏：首先检查控制回路是否有短路现象，如果没有则需要对熔芯进行更换。
4变压器进线相序错误，对进线相序进行重新调整。
5电容器容量降低，需要对电容器进行更换。
6未连接电流取样信号线，保证电流取样信号线良好的连接措施。
7的原设计负荷增大，可以对电容柜的补偿容量进行增加。
8电压偏高，控制器显示过压，对的过压保护点进行调整。
9进线柜主开关无法分闸：可能由于分闸线圈被烧坏，需要更换分闸线圈。
10电流偏小，控制器超前显示，电流增大后能自动正常工作。
以上是配电箱领域的工作人员简单介绍的故障原因及解决措施，相信会对大家有所帮助。
更多关于配电箱、方面的需求，欢迎广大客户咨询联系济南长征机电设备有限公司。
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法配电网无功补偿技术是指为了解决电力系统中低电压、高峰齐并、过载、电压不稳定等问题，采取一系列措施，在电力系统中加入适当的电抗器、电容器等电器设备，以改善电力系统的稳定性和能效性。
在配电网中，低压侧无功补偿是非常关键的一步，可以有效地应对一些共性问题，提高电力系统的运行效率和稳定性。
但在实际工作中，我们会发现有一些常见的问题困扰着我们。
本文将介绍这些问题及相应的解决办法。
问题一：电容器开关故障电容器开关故障是低压侧无功补偿中最常见的问题之一。
在配电网中，电容器有时需要在短时间内被通和断，一旦电容器的开关有故障，会对整个系统产生较大的影响。
如造成电容器内部局部放电，使得电容器损坏；或者导致电容器电压不稳定，进一步影响系统的功率因素。
解决办法：将电容器应用到配电网中时，要确保其开关装置的质量，增强开关的操作性和稳定性。
在选用电容器的同时，也要设计合理的维护和检修方案，及时更换和维修有问题的部件，防止电容器开关故障的发生。
问题二：电容器保护措施不到位在配电网中，电容器可能受到过流、短路等异常条件的影响，需要应用合适的保护措施，保护电容器的安全运行。
但很多时候，这些保护措施可能并不到位，从而影响系统的正常运行。
如在低压变电站因电容器组外部短路，导致电容器组损坏，影响系统的运行。
应用电容器时，要针对不同的使用环境，采取相应的保护措施。
如通过加装过载保护、短路保护、过压保护等装置，有效减少电容器组的故障率。
同时，也要加强日常维护，及时检测电容器组的运行状态，诊断异常问题。
问题三：电容器运行时的损耗在配电网中，无功补偿设备必须长期稳定运行，但电容器的使用寿命有限，长期应用会导致电容器逐渐损耗。
与此同时，电容器也要应对不同的负载变化，操作温度、操作频率等因素，加剧电容器的损耗，从而影响整个系统的稳定性。
要延长电容器的使用寿命，可以通过改进周边配套设备，避免过度电压和电流等因素巩固运行设备的布局、保护控制系统的精度和可靠性，采取合适的检验检测和维护保养手段，有助于降低电容器组的损耗，保障电力系统的安全稳定。
电容补偿柜的接触器为什么烧毁？运维电工你都清楚吗
电容补偿柜的接触器为什么烧毁？运维电工你都清楚吗
今天我们来分享一下电容补偿柜接触为何会烧毁？，小小电工与你一起进步
我是雄飞电气小栋，今天很高兴认识大家，和大家分享电容补偿柜接触为何会烧毁？
一、导致电容补偿柜的接触器烧毁的几个原因
①接触器老化
②电容老化
③热继电器保护失效
④过电压保护开路或者接触不良
二、电容补偿柜的接触器烧毁我们怎么处理呢？
其实这个处理起来很简单：
①首先我们我们我们要检查过电压保护是否存在开路或者接触不良，如果是过电压保护开路或者接触不良，会引起过电压把接触器把接触器烧毁。
②检查交流接触的使用时间和各个触点是否接线是否牢固，由于频繁投切产生的热量，会导致各接触部分的发热，也会烧毁，接触不良的地方，久而久之，也会烧毁导线。
③检查电容是否老化，老化了会存在很高的安全隐患，这个需要重点关注！！老化会导致回路的电压电流不平衡。
④热继电器损坏导致的热保护失效，造成接点的烧毁。
⑤如果补偿柜没有装电抗器，建议加装。
因为在补偿柜投入运行那一刻，瞬间电流冲击很大。
三、怎么预防电容补偿柜的接触器烧毁
我们需要定期对补偿进行检测，如：电源电压是否三相不平衡、电压是否出现异常，元器件是否正常，在补偿柜投入运行后，需要加强一下巡查。
其实日常做好维护，一般都不会有什么问题。
注意：如果需要频繁使用补偿柜，希望你们能对补偿柜重视起来，事故轻者烧元件，重着会产生爆炸
内容来自今日头条。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容补偿柜基本介绍新柜调试前应将所有电容器断开,并在不通电情况下测试主回路相间通断，和对“N”通断；手动投切检查一切正常后再将电容接上，无涌流投切器及动补调节器没接N线，会使其直接损坏及炸毁。
一.无功补偿电容柜用途TSC数字全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备。
它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网,对电力系统降损节能有重大的技术经济意义,为国家重点推荐的节约电能的高新技术项目。
二、无功补偿电容柜的作用功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
所以功率因数是供电局非常在意的一个系数，用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。
目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9，或高于1.0都需要接受处罚。
三、投切方式分类:1. 延时投切方式延时投切方式即人们熟称的"静态"补偿方式。
这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，造成电容器损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。
当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是时电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。
通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切量，这个物理量可以是功率因数或无功电流或无功功率。
下面就功率因数型举例说明。
当这个物理量满足要求时，如cos Φ超前且>0.98，滞后且>0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。
当检测到cosΦ不满足要求时，如cosΦ滞后且<0.95，那么将一组电容器投入，并继续监测cosΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。
当检测到超前信号如cosΦ<0.98,即呈容性载荷时，那么控制器就逐一切除电容器组。
要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。
如果把延时时间整定为300s，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也是这样。
在这段时间内无功损失补偿只能是逐步到位。
如果将延时时间整定的很短，或没有设定延时时间，就可能会出现这样的情况。
当控制器监测到cosΦ<0.95，迅速将电容器组逐一投入，而在投入期间，此时电网可能已是容性负载即过补偿了，控制器则控制电容器组逐一切除，周而复始，形成震荡，导致系统崩溃。
是否能形成振荡与负载的性质有密切关系，所以说这个参数需要根据现场情况整定，要在保证系统安全的情况下，再考虑补偿效果。
2. 瞬时投切方式瞬时投切方式即人们熟称的"动态"补偿方式，应该说它是半导体电力器件与数字技术综合的技术结晶，实际就是一套快速随动系统，控制器一般能在半个周波至1个周波内完成采样、计算，在2个周期到来时，控制器已经发出控制信号了。
通过脉冲信号使晶闸管导通，投切电容器组大约20-30毫秒内就完成一个全部动作，这种控制方式是机械动作的接触器类无法实现的。
动态补偿方式作为新一代的补偿装置有着广泛的应用前景。
现在很多开关行业厂都试图生产、制造这类装置且有的生产厂已经生产出很不错的装置。
当然与国外同类产品相比从性能上、元器件的质量、产品结构上还有一定的差距。
动态补偿的线路方式(1)这种方式采用电感与电容的串联接法，调节电抗以达到补偿无功损耗的目的。
从原理上分析，这种方式响应速度快，闭环使用时，可做到无差调节，使无功损耗降为零。
从元件的选择上来说，根据补偿量选择1组电容器即可，不需要再分成多路。
既然有这么多的优点，应该是非常理想的补偿装置了。
但由于要求选用的电感量值大，要在很大的动态范围内调节，所以体积也相对较大，价格也要高一些，再加一些技术的原因，这项技术到目前来说还没有被广泛采用或使用者很少。
(2)采用电力半导体器件作为电容器组的投切开关，较常采用的接线方式如图2。
图中BK为半导体器件，C1为电容器组。
这种接线方式采用2组开关，另一相直接接电网省去一组开关，有很多优越性。
作为补偿装置所采用的半导体器件一般都采用晶闸管，其优点是选材方便，电路成熟又很经济。
其不足之处是元件本身不能快速关断，在意外情况下容易烧毁，所以保护措施要完善。
当解决了保护问题，作为电容器组投切开关应该是较理想的器件。
动态补偿的补偿效果还要看控制器是否有较高的性能及参数，还有很重要的一项就是要求控制器要有良好的动态响应时间，准确的投切功率，还要有较高的自识别能力，这样才能达到最佳的补偿效果。
当控制器采集到需要补偿的信号发出一个指令（投入一组或多组电容器的指令），此时由触发脉冲去触发晶闸管导通，相应的电容器组也就并人线路运行。
需要强调的是晶闸管导通的条件必须满足其所在相的电容器的端电压为零，以避免涌流造成元件的损坏，半导体器件应该是无涌流投切。
当控制指令撤消时，触发脉冲随即消失，晶闸管零电流自然关断。
关断后的电容器电压为线路电压交流峰值，必须由放电电阻尽快放电，以备电容器再次投入。
元器件可以选单项晶闸管反并联或是双向晶闸管，也可选适合容性负载的固态接触器，这样可以省去过零触发的脉冲电路，从而简化线路，元件的耐压及电流要合理选择，散热器及冷却方式也要考虑周全。
3.混合投切方式实际上就是静态与动态补偿的混合，一部分电容器组使用接触器投切，而另一部分电容器组使用电力半导体器件。
这种方式在一定程度上可做到优势互补，但就其控制技术，目前还未见到完善的控制软件。
该方式用于通常的网络，如工矿、小区、域网改造，比起单一的投切方式拓宽了应用范围，节能效果更好。
补偿装置选择非等容电容器组，这种方式补偿效果更加细致，更为理想。
还可采用分相补偿方式，可以解决由于线路三相不平行造成的损失。
4. 在无功功率补偿装置的应用方面，选择那一种补偿方式，还要依电网的状况而定，首先对所补偿的线路要有所了解，对于负荷较大且变化较快的情况，电焊机、电动机的线路采用动态补偿，节能效果明显。
对于负荷相对平稳的线路应采用静态补偿方式，也可使用动态补偿装置。
一般电焊工作时间均在几秒钟以上，电动机启动也在几秒钟以上，而动态补偿的响应时间在几十毫秒，按40毫秒考虑则从40毫秒到5秒钟之内是一个相对的稳态过程，动态补偿装置能完成这个过程。
四、运行中存在的问题1、电源安装接线不规范新购置的低压无功补偿装置柜，由于生产厂家的不同，在安装电源线的接线方法上也不相同，主要与厂家在低压无功补偿装置柜上配置的无功功率自动补偿控制器JKG系列（简称：控制器）的取样检测信号电源有关，有的仪器的取样电流和取样电压要同相，有的是不要求同相。
2、取样检测信号倍率选择不当取样用的电流互感器，有的选择的CT倍率过大，使得控制器的取样的二次电流过小，处于"欠流"指示状态，有的选择的CT倍率过小，使得控制器的取样的二次电流过大，控制器的取样检测信号电流一般不超过5A，否则就会烧坏控制器的塑料接线端子和内部原件。
3、电容器的额定电压偏低2000年之前生产的低电压并联电容器的额定电压大多数是400V，而随着农网改造和电能质量的不断提高，目前，电网电压特别是配电变压器的首端，电源电压一般都要超过400V，有的达420V左右。
而低压无功补偿装置柜都是安装在配电变压器低压线母线侧，处于电源的最前端，此时，电容器长期在高于其额定电压状态下运行，缩短了寿命。
4、电容器的容量和组数配置不当生产厂家为了产品的统一规范，补偿装置柜里安装的电容器都是统一容量，如10KVAR×12组、12KVAR×10组、14KVAR×8组等。
而现场实际工作中，控制器设定的功率因数投入门限值是0.95（0.90-1.0可调），它根据用电负荷的功率因数自动投切电容器组数，假设在12KVAR×10组当中，当负荷的功率因数低于0.90时，控制器就发出指令投入电容器，而当投入了6组电容器后，又超出了控制器设定的限值0.95，此时，控制器又要发出指令退出2组电容器，当退出后又达不到所要求的功率因值，控制器又要发出指令投入电容器，如此反复，造成频繁投切，损坏电器设备。
5、补偿装置柜的外壳接地不重视每张补偿装置柜里都安装有三只过压保护用的避雷器（FYS-0.22），有的厂家是将避雷器的接地端与柜体外壳直接相连，有的是单独引线接地，当有雷电波或过电压侵入时，此时的避雷器的接地就成了工作接地。
有的柜体外壳根本就没接地或接地电阻达不到要求，造成很多避雷器泄放电流不畅而爆炸损坏，使得补偿装置柜外壳带电。
6、低压无功补偿装置柜要配置无功计量装置目前，普遍的生产厂家在装配补偿装置柜（低压配电柜）时，都没有安装无功计量表计，工作人员只能从控制器的显示器上读取实时的低压功率因数值，不能掌握到月、年的平均功率因数值。
7、人员思想认识问题一些电工认为，在配电变压器端安装低压无功电容补偿装置柜会增加台区的低压线损，对他们没利。
所以有很多的电容柜人为的不去投运，有时一张柜上坏一个很小的零配件就将整柜退出，造成大量的电容柜闲置。
五、解决方案：1、电源线首先要根据电容补偿装置柜配置的全部电容器的容量，即总的额定电流之和的1.5倍来选择电源导线的截面积，其最小截面积不得小于50m㎡塑铜线，电源线两端连接一定要用铜鼻压接，保证接触面连接可靠。
2、安装接线之前一定要先看清楚电容补偿装置柜上配置的控制器的安装接线图，即：控制器的工作电源有220V、380V，分清检测信号是取同相还是不同相，取样用的电流互感器一般都是采用LMZJ1-0.5/5系列的，要穿在低压负荷的总电流侧，电流互感器的一次侧电流的容量选择，要根据该配变低压侧总负荷的120-150％来确定，否则，该控制器是不能正确动作的。
3、对原装的低压无功补偿装置柜配置的电容容量和组数要进行适当的调整，如12KVAR×10组的改造为6KVAR×2+8KVAR×2+12KVAR×4+16KVAR×2等，总电容器组数未变，将单台大容量的改为多台小容量，让控制器好灵活机动的选择投入的容量和组数。
