电容柜补偿作用及使用方法
电容补偿柜安全操作规程
电容补偿柜安全操作规程
电容补偿投切操作规程：
一.电容柜再投入时须先投一次部分，再投二次部分，切出反之。
二，操作电容柜的投切顺序：
1.手动投入：投隔离开关---将二次控制开关至手动位置依次投入各组电容器。
2.手动切除：将二次控制开关至手动位置依次切除各组电容---切出隔离开关。
3.自动投切;投隔离开关----将二次控制开关至自动位置，功补仪将自动投切电容器。
注意：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。
不可用隔离开关直接退出运行中的电容器。
4.手动或自动投切时，应注意电容器组在短时间内反复投切。
投切延时时间不少于30秒，为60秒以上，让电容器有足够的放电时间。
电机是感性负载，它需吸纳电网的有功及无功电流运行的，电力电容器并接在三相电源终端是产生无功电流的，这个无功电流补偿提供给感性负载耗用，减少电网输送消耗的无功，使电网线损耗降低，并可提高终端线路电压，也可以提高变压器的效率。
电容器内部并接有电阻放电线圈。
补偿电容的作用和工作原理
电容器补偿柜的工作原理是，电容器并联后，电容器的电流会抵消一部分电感电流，从而减小电感电流，减小总电流，减小相位差。
减小电压和电流之间的差，并提高功率因数。
电容补偿柜功能：
1，可用于补偿发电机的无功电流，减轻发电机的工作负荷，增加发电机的可用容量，减少工厂的功耗，节省工业用电，提高供电质量发电和供电设备的供电能力；
2，减少配电线路的无功传输，可以减少配电线路的功率损耗。
;
3，挖掘设备潜力，提高设备产量，充分提高设备（如变压器）的利用率；
4，可以补偿感性无功功率，提高功率因数，节约电能，降低用电成本；
5，增加电压，提高电能质量。
扩展数据
在实际的电源系统中，大部分负载是异步电动机。
它的等效电路可视为电阻和电感的串联电路，其电压和电流之间的相位差大而功率因数低。
一般而言，低压电容器补偿柜由柜壳，汇流排，断路器，隔离开关，热继电器，接触器，避雷器，电容器，电抗器，一次和二次导体，接线盒，功率因数自动补偿控制装置组成，面板乐器等
电力系统中的大多数负载类型属于感应负载。
另外，电力电子设备被广泛用于电力企业，这使得电网的功率因数较低。
较低的功率因数会降低设备利用率，增加电源投资，损坏电压质量，降低设备使用寿命，并大大增加线路损耗。
因此，通过将电容器补偿柜连接到电力系统中，可以平衡感性负载，可以有效地提高电网的功率因数，可以节省电能，可以提高供电质量。
电容补偿柜补偿电容的作用和工作原理
电容补偿柜补偿电容的作用和工作原理一、电容补偿柜的作用：1.提高功率因数：电容补偿柜通过向电力系统注入无功功率，降低系统的无功功率，从而提高系统的功率因数。
功率因数是衡量电力系统效率的重要指标，当功率因数低于0.9时，系统容易产生无功功率的浪费和能源的损失。
电容补偿柜的作用就是通过引入电容器来提高系统的功率因数，提高系统的效率和能源利用率。
2.减少线路电流：电压不变的情况下，由于电容器的视在功率大于电感负载的视在功率，因此在电容补偿柜的作用下，无功功率流向电容器，使得系统中的无功功率减少，从而减小了线路的额定电流。
这样可以减轻线路输电设备的负荷，延长设备的使用寿命，提高系统的可靠性。
3.降低线路损耗：由于电容补偿柜可以减小电力系统中的无功功率，当无功功率减少时，线路的传输损耗也会相应减少。
这样不仅可以减少电力系统的电能损耗，降低运行成本，还可以提高系统的供电质量。
4.改善电压质量：电容补偿柜通过调节无功功率的流动，可以有效地改善电力系统中的电压质量。
当电力系统的无功功率过大或过小时，会导致电压波动、电压降低、电压不平衡等问题。
通过引入电容补偿柜，可以调节系统中的无功功率，稳定电压，减少电压质量问题的发生。
二、电容补偿柜的工作原理：1.接入控制：当电力系统的功率因数较低时，根据实际需求，控制开关将电容器连接到系统中，使其开始补偿无功功率。
开关可以通过控制信号或根据系统中各种传感器的信号来实现。
2.断开控制：当系统的功率因数达到预设值或达到系统要求时，可以通过控制开关将电容器与系统断开连接。
也可以根据系统的负荷变化和电压波动的情况，自动调节电容补偿的连接和断开。
3.保护装置：电容补偿柜中还需要设置保护装置，用于保护电容器的安全运行。
常见的保护装置有过流保护、过压保护、过温保护等。
当电容器的参数超过或低于设定值时，保护装置会自动切断电容器的连接，以避免电容器因过载、短路等故障而受损。
总之，电容补偿柜通过控制电容器的接入和断开，调节电力系统中的无功功率，提高功率因数，减少线路电流，降低线路损耗，并改善电压质量。

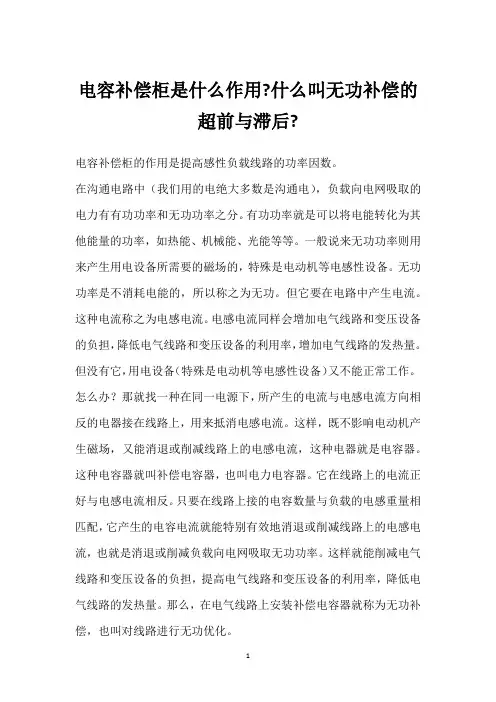

电容补偿柜是什么作用-什么叫无功补偿的超前与滞后-
电容补偿柜是什么作用?什么叫无功补偿的超前与滞后?电容补偿柜的作用是提高感性负载线路的功率因数。
在沟通电路中（我们用的电绝大多数是沟通电），负载向电网吸取的电力有有功功率和无功功率之分。
有功功率就是可以将电能转化为其他能量的功率，如热能、机械能、光能等等。
一般说来无功功率则用来产生用电设备所需要的磁场的，特殊是电动机等电感性设备。
无功功率是不消耗电能的，所以称之为无功。
但它要在电路中产生电流。
这种电流称之为电感电流。
电感电流同样会增加电气线路和变压设备的负担，降低电气线路和变压设备的利用率，增加电气线路的发热量。
但没有它，用电设备（特殊是电动机等电感性设备）又不能正常工作。
怎么办？那就找一种在同一电源下，所产生的电流与电感电流方向相反的电器接在线路上，用来抵消电感电流。
这样，既不影响电动机产生磁场，又能消退或削减线路上的电感电流，这种电器就是电容器。
这种电容器就叫补偿电容器，也叫电力电容器。
它在线路上的电流正好与电感电流相反。
只要在线路上接的电容数量与负载的电感重量相匹配，它产生的电容电流就能特别有效地消退或削减线路上的电感电流，也就是消退或削减负载向电网吸取无功功率。
这样就能削减电气线路和变压设备的负担，提高电气线路和变压设备的利用率，降低电气线路的发热量。
那么，在电气线路上安装补偿电容器就称为无功补偿，也叫对线路进行无功优化。
沟通电通过电感线圈时，电流要滞后电压九十度相位角，通过电容时，电流要超前电压九十度相位角。
电容补偿柜的作用就是用电容的超前电流抵消因感性负载而产生的滞后电流，假如计算得当，功率因数可提高至1。
有功就是电阻消耗的，人们常常所说的；无功就是感应原件，电感，电容等，之间转换的那些能量；提高功率因数就是要提有功，削减无功，这样可利用的就多；以前电路是感性的，并联电容器后，容性感性抵消一部分，从而使电流与电压之间的夹角减小，即提高了功率因数。
无功在电容与电感之间流淌，来回转换，削减了线路损耗。
电容补偿柜补偿电容的作用和工作原理
电容补偿柜补偿电容的作用和工作原理电容补偿柜是用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。
一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
今天山西锦泰恒为大家解释一下电容补偿柜的工作原理。
一.电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。
当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。
电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。
电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。
二.电容补偿技术:在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。
这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。
这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90 度的无功分量。
这个无功分量叫做电感无功电流。
与电感无功电流相应的功率叫做电感无功功率。
当功率因数很低时，也就是无功功率很大时会有以下危害：增长线路电流使线路损耗增大，浪费电能。
因线路电流增大，可使电压降低影响设备使用。
对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。
对发电机而言，以310KW 发电机为例。
310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW从上可看出，在负载为530A时，机组的柴油机部分很轻松，而电球已不堪重负，如负荷再增加则需再开一台发电机。
电容补偿柜工作原理
电容补偿柜工作原理电容补偿柜是一种用于改善电力系统功率因数的设备，它通过补偿电力系统中的无功功率，提高系统的功率因数，降低电网损耗，改善电力质量。
那么，电容补偿柜是如何工作的呢？下面我们将详细介绍电容补偿柜的工作原理。
首先，我们需要了解电力系统中的功率因数。
功率因数是指有功功率与视在功率的比值，它反映了电力系统中的无功功率和有功功率之间的关系。
当功率因数低于1时，说明电力系统中存在大量的无功功率，这会导致电网损耗增加、线路过载、设备发热等问题。
而电容补偿柜的作用就是通过补偿无功功率，提高功率因数，从而改善电力系统的运行状态。
电容补偿柜内部主要由电容器组成，电容器具有储存和释放电能的特性。
当电力系统中存在无功功率时，电容补偿柜会通过控制电容器的连接和断开，实现对无功功率的补偿。
具体来说，当系统中的功率因数低于设定值时，电容补偿柜会自动连接电容器，释放储存的电能，补偿系统中的无功功率；当功率因数达到设定值时，电容补偿柜会自动断开电容器，停止补偿。
这样，电容补偿柜能够动态地调节系统的功率因数，确保系统在正常运行状态下工作。
除了补偿无功功率，电容补偿柜还可以消除电力系统中的谐波。
谐波是指电压或电流中含有频率为基波频率的整数倍的成分，它会导致设备损坏、电网失真等问题。
电容补偿柜内部的电容器具有对谐波的抑制作用，可以有效地减少电力系统中的谐波含量，改善电力质量。
总的来说，电容补偿柜通过动态补偿无功功率和消除谐波，提高电力系统的功率因数，改善电力质量。
它在工业生产、商业建筑等领域广泛应用，为电力系统的稳定运行提供了重要支持。
综上所述，电容补偿柜的工作原理是通过控制电容器的连接和断开，实现对无功功率的补偿，同时具有消除谐波的功能，从而提高电力系统的功率因数，改善电力质量。
希望通过本文的介绍，可以更好地理解电容补偿柜的工作原理和作用。
电容补偿柜的作用与工作原理
电容补偿柜的作用与工作原理电容补偿柜是一种用来提高电力传输和配电系统的功率因数的设备。
当电力系统中存在大量的电感负载时，由于电感负载会产生感性无功功率，使得电力系统的功率因数下降，导致能源的浪费和电力设备的性能下降。
电容补偿柜的作用就是通过补偿感性无功功率，提高电力系统的功率因数，提高系统的效能。
接下来，我将详细介绍电容补偿柜的工作原理。
电容补偿柜的工作原理基于对电源电压的检测和对感性无功功率进行补偿。
当感性无功功率增大，功率因数降低时，电容补偿柜会通过自动检测电源的电压变化，并利用自带的电容器进行无功功率的补偿。
其基本工作原理如下：1. 电源电压检测：电容补偿柜通过内部的电压检测装置实时监测电源电压的变化，包括电压的大小和波形。
这可以用来判断是否需要进行补偿。
如果电压低于设定的阈值或电压波动较大，则可以认为电力系统负载较重，功率因数较低，需要进行补偿。
2. 电容器选择：根据电源的电压和波形的特点，电容补偿柜会自动选择合适的电容器进行补偿。
电容器通常由铝电解电容器或绕组形电容器组成。
铝电解电容器适用于低功率、低电压的系统，而绕组形电容器适用于高功率、高电压的系统。
3. 电容器补偿：一旦检测到需要补偿，电容补偿柜就会自动通过开合电容开关，将电容器接入电力系统中。
这样，电容器就可以提供无功电流，抵消感性负载产生的感性无功功率，以提高系统的功率因数。
在补偿过程中，电容补偿柜还需根据实际负载情况实施动态补偿，即根据负载变化调整电容器的并联或串联数量，以确保及时、准确的补偿。
4. 功率因数控制：电容补偿柜通常会设置一个目标功率因数值，通过内部控制器实时监测电流和功率因数，以及负载的变化情况。
控制器会自动调整电容器的并联或串联状态，以实现系统功率因数的稳定控制，并保持在目标功率因数范围内。
总之，电容补偿柜通过检测电源电压、选择合适的电容器、进行动态补偿和控制功率因数，实现对感性无功功率的补偿，提高电力系统的功率因数。
无功电容补偿柜操作方法
无功电容补偿柜操作方法无功电容补偿柜是一种用于节约电能、提高电力系统功率因数的设备。
它通过连接并调节无功电容器的容量，来实现对无功功率的补偿。
接下来，我将详细介绍无功电容补偿柜的操作方法。
首先，无功电容补偿柜的操作需要具备基本的电力知识和操作技能。
在操作前，操作人员应确保自身安全，佩戴好工作服、绝缘手套等必要的个人防护装备，并确保补偿柜及相关设备的正常工作状态。
1. 接通电源：在操作无功电容补偿柜之前，应先确认电容器的正常运行状态。
然后，打开电源开关，确保电网供电正常。
2. 设置运行参数：通过补偿柜的控制面板，设置合适的无功功率补偿参数。
通常包括相关的电压、电流、功率因数等参数。
根据电网的实际需求，适当地调整电容器的运行状态。
3. 监测运行状态：在电容器开始运行后，应时刻监测其运行状态。
通过监测仪表可以得知电压、电流、功率因数等相关参数是否处于正常范围内。
如若不正常，则应及时采取相应的措施，如调整电容器的容量、增加或减少电容器的数量等。
4. 防止过压过流：无功电容补偿柜在运行过程中，需要及时监测电网的电压与电流变化情况。
一旦发生过压或过流情况，应立即通过控制面板断开相应的电容器。
5. 定期维护：为保证无功电容补偿柜的长期稳定运行，定期进行维护工作非常重要。
如定期清洁补偿柜内部与外部的灰尘，检查电容器的连接情况，查看电容器是否受潮、漏油等。
同时，还要定期检测电容器的电容、损耗、绝缘和漏电情况，并按照维护手册进行必要的保养和维修。
总之，无功电容补偿柜在操作过程中，需要掌握正确的操作方法和技巧，以确保其正常运行。
同时，还应定期进行维护与检修，以延长补偿柜的使用寿命，并保证电力系统的稳定运行。
注意：以上操作方法仅供参考，具体操作应根据实际情况及设备的使用说明进行。
操作人员应经过专业培训，并严格按照操作规程进行操作，确保操作的安全与合理。
电容柜（电容补偿柜）以及容量对照表相关问答
电容柜（电容补偿柜）以及容量对照表相关问答电容柜（电容补偿柜）作用：提高电网功率因数，节约电能，提高供电质量。
工作原理：通过自动补偿控制器收集到负荷端的无功损耗(功率因数)情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的。
电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。
较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。
是否进行无功补偿与设备功率没有直接关系，若设备功率因数小于0．9则要进行补偿。
目前无功补偿主要是在变电所低压侧集中补偿，就地补偿用得很少。
一般来说，民用建筑，不会有太多的功率因数低的大设备，一般在变压器低压侧集中补偿就可对于电梯，一般配套控制箱内都有补偿措施的。
无功功率补偿，简称无功补偿，在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到较大限度的减少电网的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
电容柜无功补偿容量计算表参数符号数值单位系统电压Va=400V系统补偿电容的容量Qa=25KVAR额定频率f=50Hz电容充电电流Ia=36.08545035A选用熔断器的电流规格大于54.12817552A接触器规格电抗器（SR）规格Xl=7%Xc电抗器电感值L=3.835353743mH谐振共振点f03.77964473次B点的工作电压Vb=430.1075269VB点的无功等效补偿量Qb=26.88172043KVAR设计安全电压Vm=11.6%补偿电容实际电压Vc=480V 电容补偿的容量Qc=33.48KVAR补偿电容的电容值C=462.7786624μF设计安全电压是根据各地区的电压波动选择的，该值即为（U-400）/400的百分值，因此根据实际值计出的电容型号。
电容补偿柜常见故障和排除措施
电容补偿柜基本介绍新柜调试前应将所有电容器断开;并在不通电情况下测试主回路相间通断;和对“N”通断；手动投切检查一切正常后再将电容接上;无涌流投切器及动补调节器没接N线;会使其直接损坏及炸毁..一.无功补偿电容柜用途TSC数字全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备..它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网;对电力系统降损节能有重大的技术经济意义;为国家重点推荐的节约电能的高新技术项目..二、无功补偿电容柜的作用功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数;降低供电变压器及输送线路的损耗;提高供电效率;改善供电环境..所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置..合理的选择补偿装置;可以做到最大限度的减少网络的损耗;使电网质量提高..反之;如选择或使用不当;可能造成供电系统;电压波动;谐波增大等诸多因素..所以功率因数是供电局非常在意的一个系数;用户如果没有达到理想的功率因数;相对地就是在消耗供电局的资源;所以这也是为什么功率因数是一个法规的限制..目前就国内而言功率因数规定是必须介于电感性的0.9～1之间;低于0.9;或高于1.0都需要接受处罚..三、投切方式分类:1. 延时投切方式延时投切方式即人们熟称的"静态"补偿方式..这种投切依靠于传统的接触器的动作;当然用于投切电容的接触器专用的;它具有抑制电容的涌流作用;延时投切的目的在于防止接触器过于频繁的动作时;造成电容器损坏;更重要的是防备电容不停的投切导致供电系统振荡;这是很危险的..当电网的负荷呈感性时;如电动机、电焊机等负载;这时电网的电流滞带后电压一个角度;当负荷呈容性时;如过量的补偿装置的控制器;这是时电网的电流超前于电压的一个角度;即功率因数超前或滞后是指电流与电压的相位关系..通过补偿装置的控制器检测供电系统的物理量;来决定电容器的投切量;这个物理量可以是功率因数或无功电流或无功功率..下面就功率因数型举例说明..当这个物理量满足要求时;如cos Φ超前且>0.98;滞后且>0.95;在这个范围内;此时控制器没有控制信号发出;这时已投入的电容器组不退出;没投入的电容器组也不投入..当检测到cosΦ不满足要求时;如cosΦ滞后且<0.95;那么将一组电容器投入;并继续监测cosΦ如还不满足要求;控制器则延时一段时间延时时间可整定;再投入一组电容器;直到全部投入为止..当检测到超前信号如cosΦ<0.98;即呈容性载荷时;那么控制器就逐一切除电容器组..要遵循的原则就是：先投入的那组电容器组在切除时就要先切除..如果把延时时间整定为300s;而这套补偿装置有十路电容器组;那么全部投入的时间就为30分钟;切除也是这样..在这段时间内无功损失补偿只能是逐步到位..如果将延时时间整定的很短;或没有设定延时时间;就可能会出现这样的情况..当控制器监测到cosΦ<0.95;迅速将电容器组逐一投入;而在投入期间;此时电网可能已是容性负载即过补偿了;控制器则控制电容器组逐一切除;周而复始;形成震荡;导致系统崩溃..是否能形成振荡与负载的性质有密切关系;所以说这个参数需要根据现场情况整定;要在保证系统安全的情况下;再考虑补偿效果..2. 瞬时投切方式瞬时投切方式即人们熟称的"动态"补偿方式;应该说它是半导体电力器件与数字技术综合的技术结晶;实际就是一套快速随动系统;控制器一般能在半个周波至1个周波内完成采样、计算;在2个周期到来时;控制器已经发出控制信号了..通过脉冲信号使晶闸管导通;投切电容器组大约20-30毫秒内就完成一个全部动作;这种控制方式是机械动作的接触器类无法实现的..动态补偿方式作为新一代的补偿装置有着广泛的应用前景..现在很多开关行业厂都试图生产、制造这类装置且有的生产厂已经生产出很不错的装置..当然与国外同类产品相比从性能上、元器件的质量、产品结构上还有一定的差距..动态补偿的线路方式1这种方式采用电感与电容的串联接法;调节电抗以达到补偿无功损耗的目的..从原理上分析;这种方式响应速度快;闭环使用时;可做到无差调节;使无功损耗降为零..从元件的选择上来说;根据补偿量选择1组电容器即可;不需要再分成多路..既然有这么多的优点;应该是非常理想的补偿装置了..但由于要求选用的电感量值大;要在很大的动态范围内调节;所以体积也相对较大;价格也要高一些;再加一些技术的原因;这项技术到目前来说还没有被广泛采用或使用者很少..2采用电力半导体器件作为电容器组的投切开关;较常采用的接线方式如图2..图中BK为半导体器件;C1为电容器组..这种接线方式采用2组开关;另一相直接接电网省去一组开关;有很多优越性..作为补偿装置所采用的半导体器件一般都采用晶闸管;其优点是选材方便;电路成熟又很经济..其不足之处是元件本身不能快速关断;在意外情况下容易烧毁;所以保护措施要完善..当解决了保护问题;作为电容器组投切开关应该是较理想的器件..动态补偿的补偿效果还要看控制器是否有较高的性能及参数;还有很重要的一项就是要求控制器要有良好的动态响应时间;准确的投切功率;还要有较高的自识别能力;这样才能达到最佳的补偿效果..当控制器采集到需要补偿的信号发出一个指令投入一组或多组电容器的指令;此时由触发脉冲去触发晶闸管导通;相应的电容器组也就并人线路运行..需要强调的是晶闸管导通的条件必须满足其所在相的电容器的端电压为零;以避免涌流造成元件的损坏;半导体器件应该是无涌流投切..当控制指令撤消时;触发脉冲随即消失;晶闸管零电流自然关断..关断后的电容器电压为线路电压交流峰值;必须由放电电阻尽快放电;以备电容器再次投入..元器件可以选单项晶闸管反并联或是双向晶闸管;也可选适合容性负载的固态接触器;这样可以省去过零触发的脉冲电路;从而简化线路;元件的耐压及电流要合理选择;散热器及冷却方式也要考虑周全..3.混合投切方式实际上就是静态与动态补偿的混合;一部分电容器组使用接触器投切;而另一部分电容器组使用电力半导体器件..这种方式在一定程度上可做到优势互补;但就其控制技术;目前还未见到完善的控制软件..该方式用于通常的网络;如工矿、小区、域网改造;比起单一的投切方式拓宽了应用范围;节能效果更好..补偿装置选择非等容电容器组;这种方式补偿效果更加细致;更为理想..还可采用分相补偿方式;可以解决由于线路三相不平行造成的损失..4. 在无功功率补偿装置的应用方面;选择那一种补偿方式;还要依电网的状况而定;首先对所补偿的线路要有所了解;对于负荷较大且变化较快的情况;电焊机、电动机的线路采用动态补偿;节能效果明显..对于负荷相对平稳的线路应采用静态补偿方式;也可使用动态补偿装置..一般电焊工作时间均在几秒钟以上;电动机启动也在几秒钟以上;而动态补偿的响应时间在几十毫秒;按40毫秒考虑则从40毫秒到5秒钟之内是一个相对的稳态过程;动态补偿装置能完成这个过程..四、运行中存在的问题1、电源安装接线不规范新购置的低压无功补偿装置柜;由于生产厂家的不同;在安装电源线的接线方法上也不相同;主要与厂家在低压无功补偿装置柜上配置的无功功率自动补偿控制器JKG系列简称：控制器的取样检测信号电源有关;有的仪器的取样电流和取样电压要同相;有的是不要求同相..2、取样检测信号倍率选择不当取样用的电流互感器;有的选择的CT倍率过大;使得控制器的取样的二次电流过小;处于"欠流"指示状态;有的选择的CT倍率过小;使得控制器的取样的二次电流过大;控制器的取样检测信号电流一般不超过5A;否则就会烧坏控制器的塑料接线端子和内部原件..3、电容器的额定电压偏低2000年之前生产的低电压并联电容器的额定电压大多数是400V;而随着农网改造和电能质量的不断提高;目前;电网电压特别是配电变压器的首端;电源电压一般都要超过400V;有的达420V左右..而低压无功补偿装置柜都是安装在配电变压器低压线母线侧;处于电源的最前端;此时;电容器长期在高于其额定电压状态下运行;缩短了寿命..4、电容器的容量和组数配置不当生产厂家为了产品的统一规范;补偿装置柜里安装的电容器都是统一容量;如10KVAR×12组、12KVAR×10组、14KVAR×8组等..而现场实际工作中;控制器设定的功率因数投入门限值是0.950.90-1.0可调;它根据用电负荷的功率因数自动投切电容器组数;假设在12KVAR×10组当中;当负荷的功率因数低于0.90时;控制器就发出指令投入电容器;而当投入了6组电容器后;又超出了控制器设定的限值0.95;此时;控制器又要发出指令退出2组电容器;当退出后又达不到所要求的功率因值;控制器又要发出指令投入电容器;如此反复;造成频繁投切;损坏电器设备..5、补偿装置柜的外壳接地不重视每张补偿装置柜里都安装有三只过压保护用的避雷器FYS-0.22;有的厂家是将避雷器的接地端与柜体外壳直接相连;有的是单独引线接地;当有雷电波或过电压侵入时;此时的避雷器的接地就成了工作接地..有的柜体外壳根本就没接地或接地电阻达不到要求;造成很多避雷器泄放电流不畅而爆炸损坏;使得补偿装置柜外壳带电..6、低压无功补偿装置柜要配置无功计量装置目前;普遍的生产厂家在装配补偿装置柜低压配电柜时;都没有安装无功计量表计;工作人员只能从控制器的显示器上读取实时的低压功率因数值;不能掌握到月、年的平均功率因数值..7、人员思想认识问题一些电工认为;在配电变压器端安装低压无功电容补偿装置柜会增加台区的低压线损;对他们没利..所以有很多的电容柜人为的不去投运;有时一张柜上坏一个很小的零配件就将整柜退出;造成大量的电容柜闲置..五、解决方案：1、电源线首先要根据电容补偿装置柜配置的全部电容器的容量;即总的额定电流之和的1.5倍来选择电源导线的截面积;其最小截面积不得小于50m㎡塑铜线;电源线两端连接一定要用铜鼻压接;保证接触面连接可靠..2、安装接线之前一定要先看清楚电容补偿装置柜上配置的控制器的安装接线图;即：控制器的工作电源有220V、380V;分清检测信号是取同相还是不同相;取样用的电流互感器一般都是采用LMZJ1-0.5/5系列的;要穿在低压负荷的总电流侧;电流互感器的一次侧电流的容量选择;要根据该配变低压侧总负荷的120-150％来确定;否则;该控制器是不能正确动作的..3、对原装的低压无功补偿装置柜配置的电容容量和组数要进行适当的调整;如12KVAR×10组的改造为6KVAR×2+8KVAR×2+12KVAR×4+16KVAR×2等;总电容器组数未变;将单台大容量的改为多台小容量;让控制器好灵活机动的选择投入的容量和组数..确保该台区的低压功率因数在设定值范围之内;也延长了电器控制部分的机械寿命..特别注意的在调整电容器的容量之后;要即时对相应的控制和保护部分的电器设备作更换;如作单台电容器短路保护的熔断器熔芯也要根据电容器的容量来调整..5、新安装投运的补偿装置柜一定要将柜体外壳与大地作可靠连接;最好是将避雷器的接地端用不小于10m㎡的塑铜线或16m㎡塑铝线直接和大地相连;并符合接地电阻要求..6、建议生产厂家在低压无功补偿装置柜上安装可以计量无功的表计;或者供电部门在该台区安装无功表或多功能计量表计;这样才能对该台区的无功情况进行掌控和考核..7、对基层电工进行无功补偿知识的普及宣传;并结合现场低压无功电容补偿装置柜的运行状况;对台区负责人进一步讲解其工作原理;及投入电容无功补偿的好处;彻底消除他们以前头脑中的一些误会..六、电容柜故障原因及分析1、主回路上电;控制器无显示：原因：1电源是否引入到控制器..2控制器坏了..a、用万用表检查确认是否在主线一次线上有电压;本项必须带电操作;具体操作时需要特别小心和按规范操作；b、检查取电压用保护熔丝有否接上及是否坏掉;在非带电状态下检查并接牢固；c、控制器取电压接线端子是否接紧;在非带电状态下检查并接牢固；d、确认控制器是否有问题;有问题立即更换..2、配电房进线柜电流指示表和控制器显示电流值相差较大：原因：电流变比设错;或CT线没接好及进线柜电流指示表是否已坏..a、检查主线上的CT变比是否和控制器上设置的一致;若不一致需要重新设置为一样；b、检查主线上的CT引线是否和控制器的端子接牢固;并确认电流信号传输到控制器;否则检查线路..3、与电容器连接的回路导线有发热严重或烧焦现象：原因：接线端末接紧或过流..a、用合适档位电流钳卡该路电容投上时的工作电流;是否与额定电流悬殊很大;在电压正常时;如果电流悬殊很大;有可能是电容器损坏或者是现场谐波很严重;需要借助电能质量分析仪测试后确认..b、该电容支路的相关接头是否接紧或者压紧;需要在不带电状态下检查;必需要对接线头进行工艺处理..c、检查导线在设计时是否按标准来设计;一般铜线按每平方毫米通5安电流来选..4、电抗器噪音很大：原因：1谐波超标 2机柜强度不够 3电抗器质量问题..a、用合适档位电流钳卡该路电容投上时的工作电流;是否与额定电流悬殊很大;在电压正常时;如果电流悬殊很大;电抗器噪音很大有可能是电流大或者是现场谐波很严重引起;需要借助电能质量分析仪测试后确认..b、如果在正常工作电流下;电抗器噪音很大;可以确定是电抗器本身的问题或者是与电容柜发生谐振..5、电容器鼓包或者有“冒油”现象：原因：谐波超标引起过流或电容器质量不好a、发现本现象后应立即将该组电容器切掉;并更换新电容;在未确定损坏原因前不能再投电容;以免再次损坏..b、用电能质量分析仪测试现场谐波情况;如果谐波超标;需要对现场谐波进行处理;如果谐波不严重;可确认是电容器的问题;还是属于正常损坏..6、控制器功率因数显示异常：原因：1电压或电流线相序接反.. 2控制器坏..a、未按接线图将A、B、C相CT线电流线、电压线接入对应控制器端子;按接线图检查接线并仔细检查主线回路的相序..b、控制器本身问题;如果确认是控制器的问题;即时协调;以最快速度更换上..7、功率因数很低;控制器仍不投入：原因：1负载无功量小未达投入门限 2电流变比设错 3报警保护..a、现场无功量太小;没达到投入门限;属于正常情况;仅需给客户解释就可以了..b、电流变比不对;核对实际CT变比;重新设置为正确变比就可以了..c、取样参数报警;对回路保护;故不投入..8、无涌流投切器上有控制信号但不动作：原因：1控制信号极性接反 2主回路没上电 3缺相保护;熔丝烧断4“N”线未接好..a、控制信号极性是否接反;仔细检查;并按正确极性将控制信号线接好..b、主回路没闭合;检查无误后给主回路上电..c、某相无电压缺相;用万用表测试;确认是缺相后;停电检查..d、＂N＂线没接或没接牢;将线路检查后接好＂N＂线..9、上电后控制器显示超前：原因：电压或电流相序接反..10、指示灯一直亮电容切不下来:原因: 动补调节器可控硅击穿或控制器坏七、检修电容柜注意事项处理故障电容器时;应首先断开电容器组的断路器及其上、下隔离开关;此时;电容器组虽然已经经过放电线圈自行放电;但仍会有部分残余电荷;为了人身安全;必须进行人工放电..放电时;应先将接地线的接地端与接地网固定好;再用接地棒多次对电容器端子短接接地放电;直至无火花和放电声为止;最后将接地线固定好..方可接触装置一次元件..对具有多段串联的电容器组;在人接触之前还应将串联段连接点对地短路放电..电容器如果是内部断线;熔丝熔断或引线接触不良;其两极间还可能有残余电荷;这样在自动放电或人工放电时;它的残余电荷是不会被放掉的..所以;运行或检修人员在接触故障电容器前;还应戴好绝缘手套;用短路线短接故障电容器的两极;使其放电..。
电容柜的自动补偿功能实操,故障-电容超前滞后
电容柜的自动补偿功能实操，故障-电容超前滞后下面我们实际操作，电容柜智能控制补偿器的参数设定与故障判断上图位控制器只是通了电压，没有接负荷的状态，所以控制器显示000，这3个000表示控制器没有采样当控制电流，就是采样电流，低压柜是从进线柜采样电流。
上图的A表示控制器现在为自动控制状态，这时按下设置键，没通电流信号显示H000，代表手动控制，这时点设置可是切换手动自动，切换到H切换到手动我投第一路电容器，一下按上箭头表示投入电容器，投每路电容要间隔30秒到50秒，现在投入了10路电容器，根据当前需要补偿的无功功率，投入当需要的每一路的交流接触器控制的电容器，退出当补偿任务完成后，控制器退出它是从最早投入的电容器开始退出，这样可以保护电容器的有效使用，在正常状态下，就不需要手动投切了，投切电容器间隔时间在30秒左右。
因为投入间隔时间较短的话，第一很容易把交流接触器烧毁，第二很容易使电容器损坏。
现在没有投入负荷的状态下，只能设置手动，自动。
下面把负荷送下现在送负荷显示0.46，表示当前的功率因数是0.46，如果显示负数，就表示你采样电流采反了，你把电流采样线交换一下就可以下面我们先断开负荷，先设置其它的功能，因为正常通负荷，打到自动补偿，它就会自动开始投切。
因为控制器显示设置功能A到H分别有什么功能我们按住设置键不放它到了b，b代表投入门限目标功率因数，比如说我们公司正常情况的，供电局是功率因数低于0.9就罚款，那我们设置功率因数就可以设到0.9以上，设置到0.95，就是只要它检测到功率因数低于0.95它就会投入，高于0.95它就会退出，一般情况设置当0.95，或设置当0.99以下，不要超过1，如果超过1了，就属于过补偿了。
建议大家设置当0.95左右。
再按住设置键到了下个功能键，到了C功能键，C代表投切延时，就是控制器有自动投入和自动退出，投入和退出是有时间间隔的，现在默认间隔时间为30秒，也就是说当你目标功率因数b投入目标是0.95，当你实际上检测当时0.46，现在功率因数为0.46，没到控制器设置目标功率因数0.95，那它就会每30秒就会往里面投入一次，如果超过了设置目标0.95，控制器就会每30秒往回退出一次现在功率因数是0.46，当需要时，它会从第一路开始投入，它会一直投入，一直当设置目标功率因数0.95这时当你断开负荷，控制器检测当了，控制器会以为故障，它就会开始退出电容器，从开始投入的第一路开始退出按住设置键到d功能键时，d代表过压门限，过压门限就是现在电压到了多少伏，它会自动提出一部分电容器，比如说我现在全部投进去了，现在电压突然到了500伏，那么我的设备要烧坏，所以说控制器就设置了过压门限，电压超过设定值就会自动退出电容器，默认的是440伏，建议大家设置低一点设置420伏，我们正常电压是380伏，380乘上1.1倍就是420伏，这样电容器就不会因为过压造成损坏，当然如果你买的电容器额定电压是450伏，你设置440伏也是可以的。
电容补偿柜有什么作用
电容补偿柜有什么作用顾名思意就是起电容补尝作用的，先来看看电容补尝原理，电容补尝时电容和负载是并联连接的，电容就和电库一样，当负载增大时，由于电源存在内阻，电源输出电压就会下降，由于电容的两端要维持原来的电压，也就是电容内的电畺要流出一部分，延缓了电压的下降趋势，就是电容补尝原理。
电力电容器的补偿原理电容器在原理上相当于产生容性无功电流的发电机。
其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上，能量在两种负荷间相互转换。
这样，电网中的变压器和输电线路的负荷降低，从而输出有功能力增加。
在输出一定有功功率的情况下，供电系统的损耗降低。
比较起来电容器是减轻变压器、供电系统和工业配电负荷的最简便、最经济的方法。
因此，电容器作为电力系统的无功补偿势在必行。
当前，采用并联电容器作为无功补偿装置已经非常普遍。
电力电容器补偿的特点优点：电力电容器无功补偿装置具有安装方便，安装地点增减方便；有功损耗小(仅为额定容量的0.4 %左右);建设周期短；投资小；无旋转部件，运行维护简便；个别电容器组损坏，不影响整个电容器组运行等优点。
缺点：电力电容器无功补偿装置的缺点有：只能进行有级调节,不能进行平滑调节;通风不良，一旦电容器运行温度高于70 ℃时，易发生膨胀爆炸；电压特性不好，对短路稳定性差，切除后有残余电荷；无功补偿精度低，易影响补偿效果；补偿电容器的运行管理困难及电容器安全运行的问题未受到重视等。
无功补偿方式高压分散补偿高压分散补偿实际就是在单台变压器高压侧安装的，用以改善电源电压质量的无功补偿电容器。
其主要用于城市高压配电中。
高压集中补偿高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV～10 kV高压母线的补偿方式；电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所，用户本身又有一定的高压负荷时，可减少对电力系统无功的消耗并起到一定的补偿作用。
电容补偿柜的使用方法
电容补偿柜的使用方法
电容补偿柜的使用方法
1、所谓操作电容补偿装置，是指该装置在运行中的投入像，具体操作时应注意以下各项：任何额定电压的电容器组，均禁止带电荷合闸;电容器组每次重新合闸，必须在其放电结束后进行;在补偿装置的千关上禁止装设重合闸装置。
2、有的电容器而发生触电事故，应在电容器断开电源时立即对电容器组进行放电（经放电电阻）工作人员在接触电容器的导电部分以前，必须将各个电容器单独放电，亦即使用装于绝缘棒上的接地金属棒将电容器两出线端短路。
3、正常情况下，补偿装置的投入与切除，肌根据电压情况来决定。
当母线电压超过电容器额定电压1，1倍、电流超过额定电流1.3倍时，应将电容补偿装置切除，使其退出运行。
4、为防止在较高母线电压下对电容器组突然充电而造成电容器喷油、鼓肚和保护装置动作，在电源停电后应将电容补偿装置与电网断开;来电后应先向各配电线路送电，然后根据母线电压情况投入电容器。
低压电容补偿柜(BR6000控制器操作及设定)
------------------------------------------------------------------------------------------------------------------ 电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。
BR6000控制器的操作步骤及需注意设定的参数值通过“操作模式”键，控制器就会从自动模式跳转到编程模式。
这时候，按回车键(ENTER) ，就会进入到编程模式的参数设定中。
显示器上面一行显示的是要设定的参数，下面的一行显示的是该参数的设置值，这个数值可以通过上下箭头修改。
然后按回车键(ENTER) 来存储设定好的数值，再进入下一级参数的设定。
在任何一步时，想要退出编程模式，可以按“操作模式”键。
在400V系统下，一些需要需要注意的参数，以及设定值：1、对于过压保护的设置:编程模式【PROGRAMMING】下测量电压【MEAS.VOLTAGE】中，修改[210]V L-N2、电容器自愈合电容值偏离报警的设定专家模式【EXPERT MODE】输入密码[6343]专家模式1——电容-故障【CAP-FAILURE】[10]%3、自动初始化，设定的流程：编程模式【PROGRAMMING】——按键[上]自动初始设定【AUTO-INT】[YES]电流互感器变化【1 CURRENT TRANSF】[KNOWN]CT原边电流【2 I-CT PRIMAY】[1000]A/XCT副边电流【3 I-CT SECONDARY】1000/[5]A步骤1功率【4 POWER 1.STAGE】[25.00]kvar自动测试运行(三遍)【TEST 1…3】注意：如果在系统参数都不知道的情况下，BR6000控制器成功的运行了自动初始化后，一些数值将会以“????”的方式显示出来并且这种显示数值无法被修改。
电容补偿柜作用
电容补偿柜作用电容补偿柜是一种在电力系统中使用的电容储能设备，主要用来对系统中的功率因数进行补偿，提高电能的利用率。
其作用主要体现在以下几个方面：1. 功率因数的改善：电容补偿柜通过接入合适的电容器，可以实现对系统中的无功功率进行补偿，从而提高系统的功率因数。
功率因数是衡量电能利用效率的指标之一，功率因数越接近1，表示系统利用电能的程度越高。
而电容补偿柜的引入，可以有效改善系统的功率因数，减少无功功率的流失，提高电能利用率，降低了电力系统的负荷水平。
2. 电流负载的降低：通过电容补偿柜对无功功率进行补偿，可以减少无功功率的流失，使得无功功率更好地转化为有用的有功功率，从而降低了系统的电流负载。
这样不仅可以减少电力系统的负荷，降低电网的运行压力，而且还能够提高电力设备的寿命，减少能源的浪费。
3. 提高电压稳定性：电容补偿柜对于电网的电压稳定性也有一定的作用。
在电力系统中，电流通过电阻、电抗等元件时会产生电压降，在电容补偿柜中合适的电容值可以降低电压降的大小，提高电网的电压稳定性，保证电能在输送过程中的质量，减少电能损耗。
4. 提高供电可靠性：电容补偿柜通过对无功功率的补偿，可以提高电网的供电可靠性。
在电力系统中，无功功率是会影响电能质量的关键因素之一。
当电力系统中的无功功率过大时，会引起设备的过热、电压波动等问题，进而导致供电不稳定，影响供电可靠性。
而电容补偿柜的使用，可以有效降低无功功率的水平，提高供电系统的稳定性，减少电力故障的发生。
总之，电容补偿柜作为一种重要的电力设备，在电力系统中发挥着重要的作用。
它通过对无功功率的补偿，可以提高系统的功率因数，降低电流负载，改善电压稳定性，提高供电可靠性。
同时，电容补偿柜还可以减少系统的功率损耗，提高电能利用率，从而实现经济、环保的电力供应。
随着电力负荷的不断增加和电能需求的不断提高，电容补偿柜的重要性将愈发凸显，它将成为电力系统中必不可少的设备之一。
电容补偿柜的作用
电容补偿柜的作用
电容补偿柜的作用
电容补偿柜是利用电容的容抗来补偿电感负载的感抗，减少无功电流，补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量。
补偿无功后可以提高电压、降低线损、减少电费支出、节约能源、增加电网有功容量传输、提高设备的使用效率，很大程度上减少企业的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。
中国经济能否保持快速增长，一个重要的先决条件就是能源供应的充足，而电力是主要的能源，因此节电显得非常重要，节电已经成为提高能效，降低能耗的重要途径。
目前，许多企业采用电容补偿柜来补偿无功功率。
电容补偿柜的作用是对线路进行无功补偿，改善线路功率因数。
通过检测装置监测线路的功率因数，当低于设定值时，接触器吸合，使电容器并联入线路中，根据实际情况自动调整电容器并入线路的多少。
当达到设定值时，停止并入。
当线路感性负载减少时，功率因数超前，此时线路自动减少并入的电容器容量，以达到设定值。
并联电容器补偿无功功率的作用及方法
并联电容器补偿无功功率的作用及方法
电力电容器作为补偿装置有两种方法：串联补偿和并联补偿。
串联补偿是把电容器直接串联到高压输电线路上，以改善输电线路参数，降低电压损失，提高其输送力量，降低线路损耗。
这种补偿方法的电容器称作串联电容器，应用于高压远距离输电线路上，用电单位很少采纳。
并联补偿是把电容器直接与被补偿设备并接到同一电路上，以提高功率因数。
这种补偿方法所用的电容器称作并联电容器，用电企业都是采纳这种补偿方法。
按电容器安装的位置不同，通常有三种方式。
1.集中补偿电容器组集中装设在企业或地方总降压变电所的6～10kV母线上，用来提高整个变电所的功率因数，使该变电所的供电范围内无功功率基本平衡。
可削减高压线路的无功损耗，而且能够提高本变电所的供电电压质量。
2.分组补偿将电容器组分别装设在功率因数较低的车间或村镇终端变配电所高压或低压母线上，也称为分散补偿。
这种方式具有与集中补偿相同的优点，仅无功补偿容量和范围相对小些。
但是分组补偿的效果比较明显，采纳得也较普遍。
3.就地补偿将电容器或电容器组装设在异步电动机或电感性用电设备四周，就地进行无功补偿，也称为单独补偿或个别补偿方式。
这种方式既能提高为用电设备供电回路的功率因数，又能改善用电设备的电压质量，对中、小型设备非常适用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容柜补偿作用及使用方法
1．作用：
电容补偿是通过补偿控制器来实现的，并根据电网负荷消耗的感性无功量的多少，以30S左右可调的时间间隔自动地控制并联电容器组的投切动作。
使电网的无功消耗持到最低状态，从而可提高电网电压质量，减少配电系统和变压器的损耗。
2．容量的选定：
电容柜补偿容量一般选取变压器的60%左右进行补偿。
3．电容补偿器操作方式：
一般可分调试、手动、运行（自动）三种投入状态进行，一般情况下选取运行（自动）投切方式。
（除非专业人士在场，否则严禁采用手动操作）。
4．当设备显示“超前或滞后”的处理办法：
1．首先检查电容补偿柜开关控制器是否处于“自动”状态，当设备处于“自动”投切方式下，功率指示表处于“超前或滞
后”状态时说明该设备力率表存有故障。
2．当设备处于“手动投切方式下，功率指示表处于“超前或滞后”状态时说明是人为造成应立即手动调到“自动”状态。
5．转换：
当发电时，可把电容柜转换开关处于发电档，使发电时可得到补偿，档切方式为自动。
6．注意事项：
1．当负荷低于取样电流互感器原边值得6%，为防止投入后过补偿引起振荡，“欠流”指示灯亮，不投入是正常的。
2．当电压高于额定电压10%时，为保护电容器免受过电压冲击，“过压”指示灯亮，电容器组投入，并在一分种内逐级切除全部电容。
3．当置于“手动”位置时，只能用手动开关控制补偿电容的投入和切除。
4．当置于“运行”位置时，手动开关优先控制补偿电容的投入并锁定。
