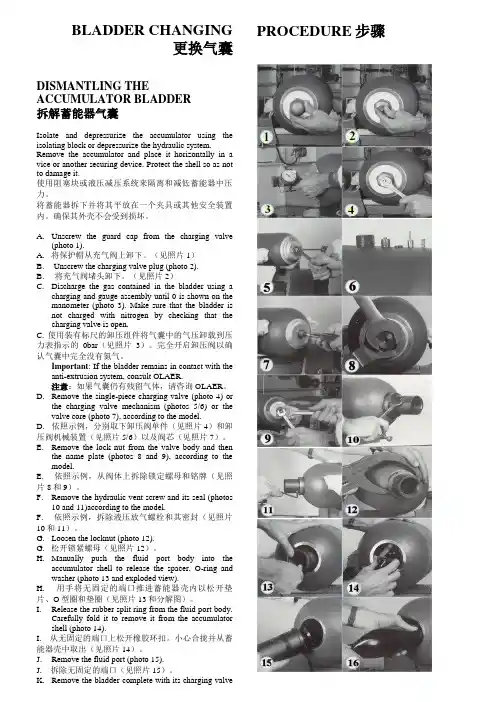

SIPA蓄能器气囊更换步骤

BLADDER CHANGING更换气囊DISMANTLING THE ACCUMULATOR BLADDER拆解蓄能器气囊Isolate and depressurize the accumulator using the isolating block or depressurize the hydraulic system. Remove the accumulator and place it horizontally in a vice or another securing device. Protect the shell so as not to damage it.使用阻塞块或液压减压系统来隔离和减低蓄能器中压力。

将蓄能器拆下并将其平放在一个夹具或其他安全装置内。

确保其外壳不会受到损坏。

A.Unscrew the guard cap from the charging valve(photo 1).A. 将保护帽从充气阀上卸下。

（见照片1）B. Unscrew the charging valve plug (photo 2).B. 将充气阀堵头卸下。

（见照片2）C.Discharge the gas contained in the bladder using acharging and gauge assembly until 0 is shown on the manometer (photo 3). Make sure that the bladder is not charged with nitrogen by checking that the charging valve is open.C. 使用装有标尺的卸压组件将气囊中的气压卸载到压力表指示的0bar（见照片3）。

完全开启卸压阀以确认气囊中完全没有氮气。

Important: If the bladder remains in contact with the anti-extrusion system, consult OLAER.注意：如果气囊仍有残留气体，请咨询OLAER。

囊式蓄能器使用说明书

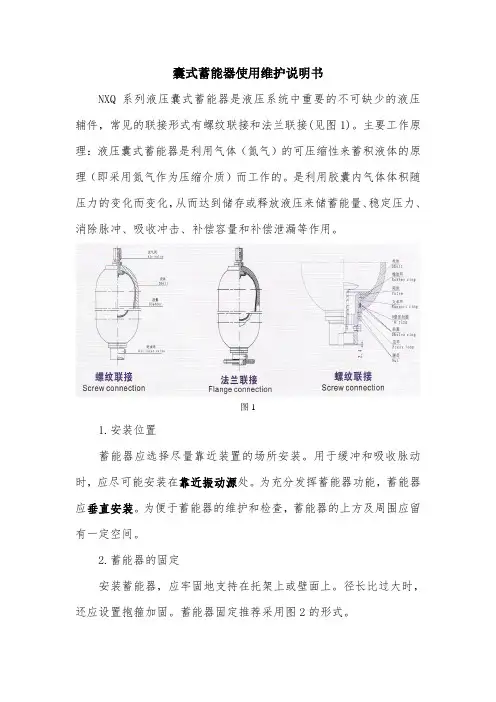

囊式蓄能器使用维护说明书NXQ 系列液压囊式蓄能器是液压系统中重要的不可缺少的液压辅件，常见的联接形式有螺纹联接和法兰联接(见图1)。

主要工作原理：液压囊式蓄能器是利用气体（氮气）的可压缩性来蓄积液体的原理（即采用氮气作为压缩介质）而工作的。

是利用胶囊内气体体积随压力的变化而变化，从而达到储存或释放液压来储蓄能量、稳定压力、消除脉冲、吸收冲击、补偿容量和补偿泄漏等作用。

图11.安装位置蓄能器应选择尽量靠近装置的场所安装。

用于缓冲和吸收脉动时，应尽可能安装在靠近振动源处。

为充分发挥蓄能器功能，蓄能器应垂直安装。

为便于蓄能器的维护和检查，蓄能器的上方及周围应留有一定空间。

2.蓄能器的固定安装蓄能器，应牢固地支持在托架上或壁面上。

径长比过大时，还应设置抱箍加固。

蓄能器固定推荐采用图2的形式。

图23.蓄能器与管路连接国标蓄能器系通过过渡接头与管路连接。

螺纹连接接头形式见表2(仅供参考)，与进油阀所连接的接头应注意拧入端口内孔尺寸(Φ )不能太小，以防阀杆顶住接头卡死，造成胶囊夹破。

法兰连接形式见表3(仅供参考)。

4.安装注意事项.不得在蓄能器上进行焊接，铆接或机械加工；.蓄能器与管路系统之间应设置操作简便的截止阀，此阀供充气、检查蓄能器、调节放油速度或长时间停机时使用；.蓄能器与液压泵之间应装设单向阀，当泵电机停止运转时，防止蓄能器中所储存的压力油倒流；.为防止蓄能器对管路系统的危害，对大于等于10L的蓄能器，在进入蓄能器的位置应设置安全阀或溢流阀；.蓄能器的胶囊内只允许充装氮气，严禁充装空气或者氧气，胶囊外的介质为石油基液压液。

5.充氮--充氮条件.蓄能器投入使用前应给蓄能器胶囊充入氮气；.使用中蓄能器检查发现胶囊内氮气漏损时应给胶囊补充氮气。

6.充气方法.充气前应准备好氮气瓶和充氮工具 (见图3)，用充气工具进行充氮，当充气压力大于10MPa时，还应采用增压器(充氮小车) (见图4)加压到充气压力；.先用刷子蘸取洗衣粉液或肥皂水涂在蓄能器各接口和密封处，如发现漏气，应卸压并及时维修；.接好测压装置；拧紧放气塞，以免充气时漏气；.将充气工具一端与蓄能器充气口连接，另一端通过充气管路接头与氮气瓶出气口连接；.顺时针旋开蓄能器上端的针阀，顶开阀门；.打开氮气瓶上的阀门开关，接通气源。

蓄能器皮囊更换注意事项

蓄能器皮囊更换注意事项
一、从液压系统上拆卸蓄能器
1.关闭蓄能器进油阀，打开蓄能器安全阀的放油阀，放尽内部存油。

2.用充氮工具将皮囊内氮气排净（压力表显示为0）。

3.拧开蓄能器排油螺栓，检查内部是否存油。

4.拆开蓄能器下部油管接头，松开蓄能器支架卡箍，将蓄能器吊下，平稳放置
在胶皮或木板上。

5.取下接头密封圈，将密封圈及接头、放油螺栓收好，松开充气端止动螺母。

6.将充油端阀体座、压环、密封环、橡胶托环、菌形阀依次取出，从充油端拉
出皮囊。

二、装复
1.将新皮囊从充油端放入，可以先从充气口端放入拉线，将皮囊的充气阀座从
小口拉出，并用止动螺母固定。

2.将菌形阀、橡胶托环、密封环、压环依次放入，装上阀体座并锁紧，安装排
油螺栓（检查各密封垫片是否损坏）。

3.对皮囊进行充气，注意菌形阀应向外移动，检查充气阀是否漏气（用肥皂水
检查），达到充氮压力后停止，放置0.5-1小时后重新检测充氮压力，如无压力损失可认为皮囊无泄漏。

4.将蓄能器装上接头（将密封圈安装好），安装在安全阀上，将安全阀的放油
阀关闭，缓慢打开进油阀，当听到有“嘶嘶”进油声就停止，保持进油阀的开度，让高压油缓慢进入蓄能器。

5.当声音减小到听不到的时候，关闭进油阀，检查各处接头，是否有漏油和漏
气现象。

如果没有漏油和漏气现象，就可以打开进油阀正常使用了。

皮囊式蓄能器结构原理及维护

衡。接着,再次检查充气压力,进行必
要的调整。
十、囊式蓄能器安装注意事项
囊式蓄能器安装需要注意哪些事项?! 1.不得在蓄能器上进行焊接，铆接或机械加工; 2.蓄能器与管路系统之间应设置操作简便的截止阀，此
阀供充气、检查蓄能器、调节放油速度或长时间停机时使用;
3.蓄能器与液压泵之间应装设单向阀，当泵电机停止运转时，防止蓄能器中所储存的压力油倒流;
三、皮囊式充气蓄能器工作原理
通俗地说，当油液压力大于皮囊充气压力时，油液压缩气体，对气体做功，相当于油液将能量积蓄在皮囊内气体中：当油液压力出现急剧下降时，被压缩的气体及时膨胀，对油液做功，将积蓄的能量传给油液，提高回路中油液的压力，达到消除油系统压力的波动的目的。
四、皮囊式充气蓄能器作用
打开氮气瓶上的截止阀，调节其出口压力到0.05~0.1Mpa，旋转充气工具上的手柄(拧入阀杆)，徐徐打开蓄能器充气阀阀芯，缓慢充入氮气，就会慢慢打开装配时被折叠的气囊，使气囊逐渐胀大，直到菌形阀关闭。此时，充气速度方可加快，并达到所需的充气压力。切勿一下子把气体充入蓄能器，以避免充气过程中因气囊膨胀不均匀而破裂。活塞式蓄能器同样也应该缓慢地逐步充入氮气。充氮完毕要先拧出充气工具阀杆(关闭蓄能器单向充气阀)，再关闭氮气瓶。
七、蓄能器的定期检查
蓄能器的定期检查规定每三个月定期对蓄能器进行检查检查一次，如发现压力低于4MPa的就得加充氮气，使之压力保持在4～5MPa之间。
八、蓄能器的常见故障判断
1、皮囊经常掉压主要原因有：1）、单向阀漏气；2、单向阀与皮囊接合面间的紫铜垫处泄漏。装配好后，可用肥皂水进行试漏检查。 2、皮囊完全不起作用主要原因是：1）、单向阀长期泄漏；2）、紫铜垫长期泄漏； 3）、皮囊已破损。

泵车配件皮囊式蓄能器工作原理及拆卸和安装方法详解

泵车配件⽪囊式蓄能器⼯作原理及拆卸和安装⽅法详解各位砼友们在⼯作中⼀定接触过蓄能器，蓄能器是给泵送设备的分配系统提供换向的冲击⼒的液压元件。

如果S管换向⽆⼒，⾸先要检查的就是蓄能器，检查是否⽓压充⾜，⽪囊是否损坏。

蓄能器的⼯作原理砼泵配件液压油是不可压缩液体，因此利⽤液压油是⽆法蓄积压⼒能的，必须依靠其他介质来转换、蓄积压⼒能。

例如，利⽤⽓体(氮⽓)的可压缩性质研制的泵车配件⽪囊式蓄能器就是⼀种蓄积液压油的装置(见⽪囊式蓄能器原理图)。

泵车配件⽪囊式蓄能器由油液部分和带有⽓密封件的⽓体部分组成，位于氮⽓囊周围的油液与油液回路接通。

当压⼒升⾼时油液进⼊蓄能器，⽓体被压缩，系统管路压⼒不再上升;当管路压⼒下降时压缩空⽓膨胀，将油液压⼊回路，从⽽减缓管路压⼒的下降。

蓄能器的拆卸（1）先旋开防护帽，使⽤充氮⼯具释放胶囊内的氮⽓，再⽤⽓阀扳⼿取出阀芯。

并把螺帽及密封依次取下(注意顺序)。

(2)把另⼀⾯的⽌退螺栓，法兰，⽌退螺母及密封卸下，使油阀滑⼊壳体内，把油阀上的椭圆型垫圈取出就可以拿出胶囊。

蓄能器的安装(1)蓄能器内部要求⼲净，没有污染物。

(2)蓄能器内部必须喷⼊适量的油液或⼯作介质(不能⽤⽔)，以便⽪囊插⼊。

(3)挤压⽪囊，排除⾥⾯的空⽓，并折叠⽪囊装⼊壳体内。

⽪囊必须被拉直，不能将其绞扭。

(4)⽪囊装⼊后，将⽓阀处的密封及螺帽按拆卸时相反的顺序装好拧上，以防⽪囊滑回壳体。

(5)在确保⽪囊处于⾃然状态下，将油阀插⼊壳体。

把垫圈推⼊其适当位置。

(6)拉出油阀，装⼊阀芯，对⽪囊进⾏预充氮⽓(最多预充5Mpa)，以确保油阀处于正确位置。

(7)蓄能器预充氮⽓后必须等5分钟，然后再次检查预充压⼒并根据情况进⾏调整。

(8)在油阀处按顺序装上垫圈，密封(为保护“O”型圈，油阀上的螺纹请⽤胶带缠绕起来)。

旋上⽌退螺母并拧紧。

(9)装上法兰与防护罩。

并拧上⽌退螺栓。

来源：⽹络如有其它问题，请及时联系，我们将尽快处理。

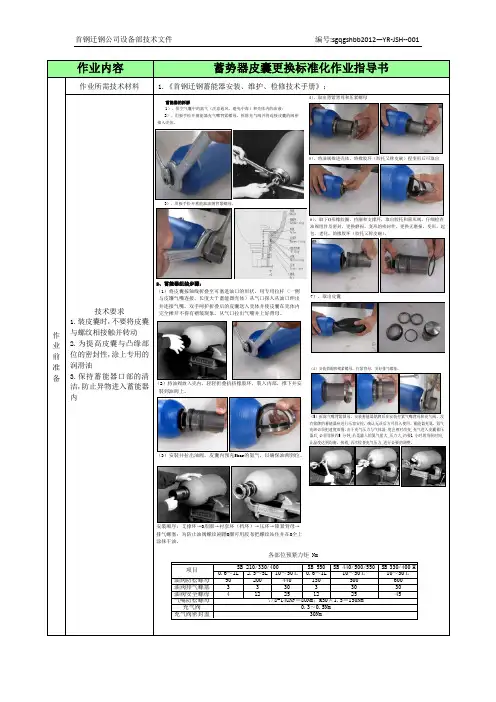

蓄能器皮囊更换标准化作业指导书

2、蓄能器组装步骤：
（1）将皮囊按轴线折叠至可塞进油口的形状，用专用拉杆（一侧与皮馕气嘴连接，长度大于蓄能器壳体）从气口探入从油口伸出并连接气嘴，双手呵护折叠后的皮囊送入壳体并使皮囊在壳体内完全摊开不得有褶皱现象。

从气口拉出气嘴并上好背母。

（2）将油阀放入壳内，轻轻折叠抗挤橡胶环，裝入內部，推下并安裝到油阀上。

（3）安裝并拉出油阀，皮囊內预充
安裝顺序：支撑环→O形圈→衬套环（挡环）→压环→锁紧背母→排气螺塞；为防止油阀螺纹剐蹭O圈可用胶布把螺纹站住并在O全上涂抹干油。

（4）安装挡圈和锁紧螺母，拧紧背母，安好排气螺塞。

5）、将油阀推进壳体，将橡胶环（胶托又称皮碗）捏变形后可取出
6）、取下O形橡胶圈、挡圈和支撑环，取出胶托和菌形阀，仔细检查油阀组件及密封，更换磨损、变形的密封件。

更换无磨损、变形、起包、老化，的橡胶环（胶托又称皮碗）。

7）、取出皮囊
3）、用扳手松开蓄能器油侧背紧螺母。

项目SB 210/330/400
各部位预紧力矩。

皮囊式蓄能器讲稿

皮囊式蓄能器结构原理及充压维护讲义一、蓄能器工作原理图1 皮囊式蓄能器结构图油液实际是不可压缩的，因此不能蓄积压力能。

橡胶皮囊式蓄能器是利用气体（氮气）的可压缩性来蓄积液体的原理（即采用氮气作为压缩介质来积蓄能量而不是胶囊）而工作的。

皮囊式蓄能器由带有气密隔离件的橡胶皮囊5（内装氮气）、油液部分和壳体4（钢瓶）构成。

位于胶囊周围的油液与液压回路相通。

因此，当油液压力升高到大于胶囊充气压力时，油液进入囊式蓄能器，由此气体被压缩，压缩到皮囊内的气体压力等于油液压力时停止压缩；当压力下降时，压缩气体膨胀，进而将油液压入回路。

通俗地说，当油液压力大于皮囊充气压力时，油液压缩气体，对气体做功，相当于油液将能量积蓄在皮囊内气体中：当油液压力出现急剧下降时，被压缩的气体及时膨胀，对油液做功，将积蓄的能量传给油液，提高回路中油液的压力，达到消除油系统压力的波动的目的。

二、皮囊和充气工具介绍1、蓄能器型号蓄能器在零件3（止动螺母）下的铁盖子上都刻有型号，如：NXQ*-40/20-*，我们只要记住主要的内容就行。

1） NXQ---表示皮囊式蓄能器（我厂目前使用的基本都是这种类型）其余还有： HXQ---表示活塞式蓄能器（用活塞代替皮囊，以前重油塞阀使用）；GLXQ---管路蓄能器2）40：表示公称容积是40升。

我们常用的一般为8-100升。

更换皮囊时，只要告诉这个数字就行了，我们就知道需要更换多大的皮囊。

3）20：表示蓄能器的公称压力是20MPa。

我们常用的主要是10、20、31.5三个系列。

注意：这是蓄能器壳体的公称压力而不是皮囊的。

容积相同而公称压力不同的皮囊是通用的。

2、皮囊和单向阀皮囊的形状如下图2所示。

最上面的内孔有内螺纹，和充气单向阀2连接。

皮囊和单向阀的接合面用紫铜垫密封。

检查时，要注意此处紫铜垫要平整，不能有变形。

不同容积和压力的皮囊，它的单向阀及各种辅助密封圈都是通用的（同一个厂家的产品）。

3、充气工具介绍充气工具的形状如下图3所示。
