血压计的设计与制作

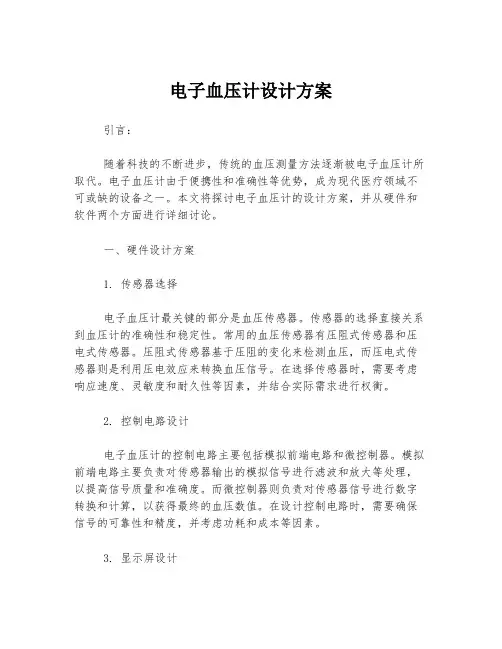

电子血压计设计方案
电子血压计设计方案引言：随着科技的不断进步，传统的血压测量方法逐渐被电子血压计所取代。
电子血压计由于便携性和准确性等优势，成为现代医疗领域不可或缺的设备之一。
本文将探讨电子血压计的设计方案，并从硬件和软件两个方面进行详细讨论。
一、硬件设计方案1. 传感器选择电子血压计最关键的部分是血压传感器。
传感器的选择直接关系到血压计的准确性和稳定性。
常用的血压传感器有压阻式传感器和压电式传感器。
压阻式传感器基于压阻的变化来检测血压，而压电式传感器则是利用压电效应来转换血压信号。
在选择传感器时，需要考虑响应速度、灵敏度和耐久性等因素，并结合实际需求进行权衡。
2. 控制电路设计电子血压计的控制电路主要包括模拟前端电路和微控制器。
模拟前端电路主要负责对传感器输出的模拟信号进行滤波和放大等处理，以提高信号质量和准确度。
而微控制器则负责对传感器信号进行数字转换和计算，以获得最终的血压数值。
在设计控制电路时，需要确保信号的可靠性和精度，并考虑功耗和成本等因素。
3. 显示屏设计电子血压计的显示屏是用户直接获取血压数值的窗口。
为了提高用户体验，显示屏应尽可能清晰可读，并提供必要的血压数据和指示。
设计时应考虑显示屏的尺寸和分辨率，以及亮度和观看角度等因素。
同时，还可以考虑添加背光功能和触摸屏操作，提供更好的用户交互体验。
二、软件设计方案1. 数据处理算法电子血压计的软件设计中最重要的一项是数据处理算法。
血压测量中需要根据传感器输出的电压值计算得到血压数值。
常用的数据处理算法包括滤波算法、傅立叶变换算法和脉搏波分析算法等。
在选择算法时，需要考虑计算复杂度、准确性和功耗等因素，并根据实际需求进行权衡。
2. 用户界面设计电子血压计的用户界面设计应简洁明了，方便用户操作。
可以采用图形化界面，将血压数据以图表或图标的形式直观地呈现给用户。
同时，可以提供历史数据的导出和备份功能，方便用户进行健康数据管理。
在用户界面设计时，需要注意界面布局、颜色搭配和字体大小等因素，以提高用户的可用性和舒适度。

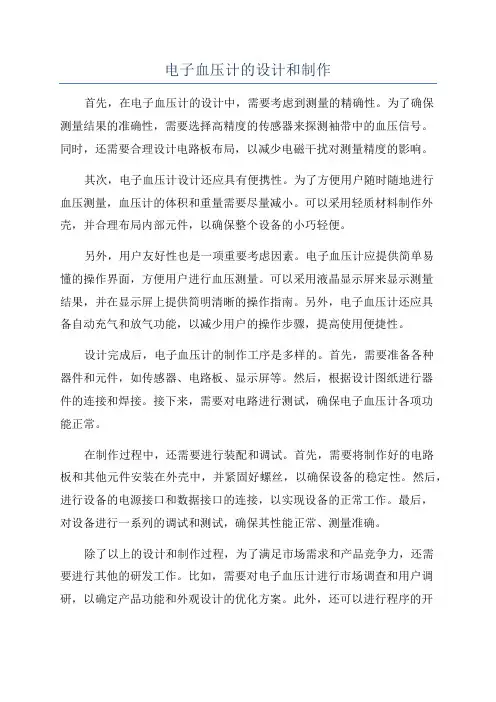

电子血压计的设计和制作
电子血压计的设计和制作首先，在电子血压计的设计中，需要考虑到测量的精确性。
为了确保测量结果的准确性，需要选择高精度的传感器来探测袖带中的血压信号。
同时，还需要合理设计电路板布局，以减少电磁干扰对测量精度的影响。
其次，电子血压计设计还应具有便携性。
为了方便用户随时随地进行血压测量，血压计的体积和重量需要尽量减小。
可以采用轻质材料制作外壳，并合理布局内部元件，以确保整个设备的小巧轻便。
另外，用户友好性也是一项重要考虑因素。
电子血压计应提供简单易懂的操作界面，方便用户进行血压测量。
可以采用液晶显示屏来显示测量结果，并在显示屏上提供简明清晰的操作指南。
另外，电子血压计还应具备自动充气和放气功能，以减少用户的操作步骤，提高使用便捷性。
设计完成后，电子血压计的制作工序是多样的。
首先，需要准备各种器件和元件，如传感器、电路板、显示屏等。
然后，根据设计图纸进行器件的连接和焊接。
接下来，需要对电路进行测试，确保电子血压计各项功能正常。
在制作过程中，还需要进行装配和调试。
首先，需要将制作好的电路板和其他元件安装在外壳中，并紧固好螺丝，以确保设备的稳定性。
然后，进行设备的电源接口和数据接口的连接，以实现设备的正常工作。
最后，对设备进行一系列的调试和测试，确保其性能正常、测量准确。
除了以上的设计和制作过程，为了满足市场需求和产品竞争力，还需要进行其他的研发工作。
比如，需要对电子血压计进行市场调查和用户调研，以确定产品功能和外观设计的优化方案。
此外，还可以进行程序的开发，为电子血压计增加数据管理功能，使用户可以更方便地查看和管理测量数据。
综上所述，电子血压计的设计和制作是一项复杂的工程，需要考虑到测量精度、便携性和用户友好性等多个方面的因素。
只有在各个方面的合理平衡下，才能设计和制作出性能稳定、操作便捷的电子血压计。
血压计方案
血压计方案血压计是一种用于测量人体血压的医疗设备。
随着社会老龄化的加剧，高血压疾病患者呈逐年递增的趋势。
为了及时监测和控制高血压患者的血压，研发一种简单实用、准确可靠的血压计方案就显得尤为重要。
一、硬件方案1.主要原理：血压计的主要原理是利用压力传感器和充气系统，通过对袖带的压力变化来间接测量血压。
在血压计内部，设置一个压力传感器，可以感应袖带与人体血管之间的压力变化，进而转化为电气信号。
2.传感器选择：选择一种灵敏度较高、准确度较高的压力传感器。
这种传感器可以将袖带与人体血管之间的压力变化准确地转化为电气信号，确保测量结果具有较高的准确度。
3.充气系统设计：设计一套充气系统，用于对袖带进行充气和放气操作。
充气系统应具有稳定的气压输出，确保袖带充气时的气压控制在一个合适的范围内，避免给患者带来不适。
二、软件方案1.软件算法：通过压力传感器采集到的底层数据，经过一系列的算法处理，可以得到最终的血压测量结果。
这些算法包括数据滤波、波形识别、脉搏幅度计算等。
可以引用已有的开源算法库，以提高开发效率和准确度。
2.界面设计：设计一套直观清晰、易于使用的交互界面，用于显示血压测量结果和相关的健康指标。
界面应该简洁明了，方便患者和医生查看和分析血压数据。
三、用户体验优化1.设备小巧、便携：为了方便患者随身携带和使用，血压计的体积应该尽量小巧，重量轻，方便患者在家庭和外出时使用。
2.省电节能：设计一套节能模式，降低设备的功耗。
通过设置自动关机和低功耗模式等功能，延长电池的使用寿命，减少患者的使用成本。
3.声音与震动提示：在测量血压时，可以设置声音和震动提示功能，以提醒患者在正确的时间和姿势下进行测量。
总结起来，一款优秀的血压计方案应该具备硬件方案中的高精度传感器和稳定的充气系统，软件方案中的准确的算法和直观的界面设计，以及用户体验优化中的小巧便携、省电节能和人性化的操作提示等特点。
这样的方案可以满足患者的测量需求，帮助他们随时进行血压监测，及时调整治疗方案，有效控制血压。
血压监测仪的设计技术与解决方案
血压监测仪的设计技术与解决方案
血压监测仪或称为血压计主要利用一个充气袖带和监听设备，通过侦听的方式测量血压；也可以利用压力测量血压。
这种监测仪可以通过两种途径实现：对袖带手动充气，利用听诊器监听动脉壁发出的声音(听诊法)；或者在血压计内部嵌入一个，对动脉壁的振动举行测量(振量法)。
上臂式血压计
腕式血压计
自动血压计
自动检测血压计有两种类型：上臂式血压计和腕式血压计。
上臂式血压计包含一个气囊，测量时将其缠缚于上臂。
充气袖带通过一条皮管衔接到放置在手臂附近的监视器。
腕式血压计尺寸较小，囫囵装置可以缠绕在手腕上，因此，这类产品对尺寸的要求比较严格。
有些上臂式血压计需要手动充气，但目前市场上的多数上臂式和腕式血压计都采纳了全
自动设计。
测量技术
自动电子血压计首先对袖带充气使其具有足够的压力，从而阻挡血液
在局部主动脉的流淌。
随着压力逐渐释放，当血液开头流过动脉时，
测量到的压力值为心脏收缩压。
同时还可以监测到脉搏跳跃的速率。
当血流又复原畅通时，此时测量到的数值相当于心脏的舒张压。
由此
完成一次完整的测量周期，囫囵过程由装置中的泵、充气袖带、电子
阀和压力传感器完成。
压力传感器产生的信号经过运算或仪表放大器调理后送入模/数转换
器()。
然后，针对不同类型的监视器和传感器，采纳适当的办法在数
字域计算心脏收缩压、舒张压和脉搏速率，并将得到的结果显示在液
晶屏()上，通常还会将数据和对应的时光/日期存储到非易失存储器内。
第1页共2页。
电子血压计设计报告
电子血压计设计报告概述本报告介绍了电子血压计的设计过程和关键步骤。
电子血压计是一种用于测量人体血压的设备，它能够准确地监测和记录收缩压和舒张压。
本报告将详细介绍电子血压计的工作原理、设计要求、硬件和软件设计以及测试结果。
工作原理电子血压计的工作原理基于无创测量技术。
它利用袖带将压力传感器包裹在上臂上，通过测量袖带中的压力变化来计算血压值。
当气袋在压力下充气时，袖带中的压力将随之增加，直到压力达到收缩压的水平。
然后，压力开始下降直到达到舒张压的水平。
通过测量这些压力变化，电子血压计能够计算出收缩压和舒张压值。
设计要求在设计电子血压计时，有一些关键要求需要考虑：1.准确性：血压计的测量结果应与传统的水银血压计相近，误差控制在可接受范围内。
2.可靠性：血压计应具有稳定的性能和长期可靠性，能够在不同环境条件下正常工作。
3.便携性：血压计应具有小巧轻便的设计，方便携带和使用。
4.易于使用：血压计的操作应简单明了，用户能够轻松理解和使用。
5.数据记录：血压计应具备记录和存储测量结果的功能，方便用户随时查看和分析。
硬件设计在电子血压计的硬件设计中，主要包括以下几个关键组件：1.压力传感器：用于测量袖带中的压力变化，并将其转化为电信号。
2.微控制器单元（MCU）：负责控制整个血压计系统的运行，包括数据的采集、处理和显示。
3.显示屏：用于显示测量结果和其他相关信息。
4.按键和开关：用于用户与血压计进行交互，包括启动测量、保存数据等操作。
5.电源管理模块：负责为血压计提供电源，可以使用电池或者充电器。
软件设计电子血压计的软件设计主要涉及以下几个方面：1.数据采集和处理：软件程序需要定时读取压力传感器的数据，并通过算法计算出收缩压和舒张压的数值。
2.用户界面：软件需要提供友好的用户界面，包括显示测量结果、设置选项等功能。
3.数据存储和管理：软件应具备数据存储和管理的功能，用户可以随时查看之前的测量记录。
4.报警功能：软件可以设置高血压和低血压的阈值，并在血压超出范围时发出警报。

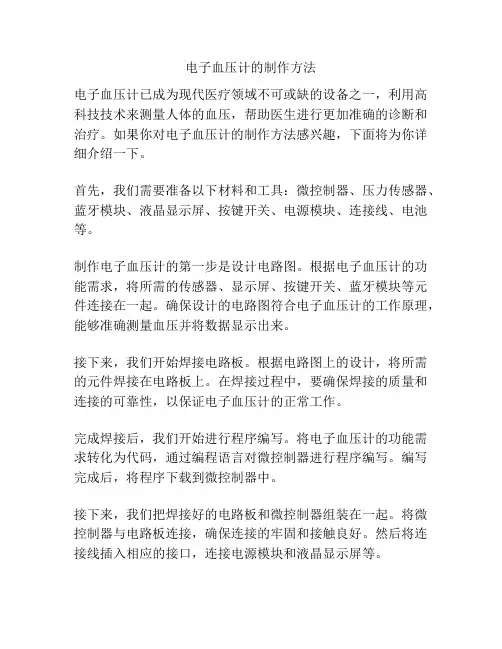

电子血压计的制作方法
电子血压计的制作方法电子血压计已成为现代医疗领域不可或缺的设备之一，利用高科技技术来测量人体的血压，帮助医生进行更加准确的诊断和治疗。
如果你对电子血压计的制作方法感兴趣，下面将为你详细介绍一下。
首先，我们需要准备以下材料和工具：微控制器、压力传感器、蓝牙模块、液晶显示屏、按键开关、电源模块、连接线、电池等。
制作电子血压计的第一步是设计电路图。
根据电子血压计的功能需求，将所需的传感器、显示屏、按键开关、蓝牙模块等元件连接在一起。
确保设计的电路图符合电子血压计的工作原理，能够准确测量血压并将数据显示出来。
接下来，我们开始焊接电路板。
根据电路图上的设计，将所需的元件焊接在电路板上。
在焊接过程中，要确保焊接的质量和连接的可靠性，以保证电子血压计的正常工作。
完成焊接后，我们开始进行程序编写。
将电子血压计的功能需求转化为代码，通过编程语言对微控制器进行程序编写。
编写完成后，将程序下载到微控制器中。
接下来，我们把焊接好的电路板和微控制器组装在一起。
将微控制器与电路板连接，确保连接的牢固和接触良好。
然后将连接线插入相应的接口，连接电源模块和液晶显示屏等。
最后，我们对电子血压计进行测试和调试。
将电子血压计连接到电源上，打开开关，观察液晶显示屏上是否能够正确显示血压数据。
同时可以通过按键开关进行功能切换和数据记录的操作。
如果发现问题，可以通过检查电路连接和程序编写等方面排除故障。
通过以上步骤，电子血压计的制作基本完成。
在制作过程中，需要注意电路连接的正确性和程序编写的准确性，以确保电子血压计的准确性和稳定性。
当然，如果想要制作更加精确和高级的电子血压计，还可以加入其他传感器和功能模块，提高其实用性和便利性。
总结起来，制作电子血压计是一个涉及电子技术、程序编写和机械组装等多个方面的综合工程。
希望通过以上介绍，能够对电子血压计的制作方法有更好的了解，同时也希望能够激发更多人对电子技术和医疗设备开发的兴趣。
电子血压计的制作是一个多学科交叉的综合性工程，需要涉猎电子技术、程序编写、工程设计等多个领域的知识。
血压计的原理和设计
血压计的原理和设计血压计是一种用于测量人体血压的医疗设备。
它通过测量血液在动脉血管中的压力来判断人体的血压水平。
血压计的原理和设计涉及到压力传感器、气动系统、电子显示屏等多个方面。
1. 压力传感器：血压计中最重要的部分是压力传感器。
它可以测量被测物体（血液）对传感器施加的压力，并将压力转换为电信号。
常用的压力传感器有压阻式传感器和压电式传感器。
压阻式传感器通过测量电阻值的变化来获取压力信息，而压电式传感器则利用压电效应将压力转换为电荷或电压信号。
2. 气动系统：血压计中的气动系统负责产生和控制气压。
气动系统由气泵、阀门和气囊组成。
气泵用于产生气压，阀门用于控制气体的流动方向和速度，气囊则是与被测者的身体接触，通过充气和放气来施加压力。
气动系统的设计需要考虑气压的精确控制和稳定性，以确保测量结果的准确性。
3. 电子显示屏：血压计通常配备有电子显示屏，用于显示测量结果。
显示屏可以显示收缩压、舒张压和脉搏等数据。
设计时需要考虑显示屏的清晰度、亮度和易读性，以便用户能够方便地读取测量结果。
4. 其他设计考虑因素：血压计的设计还需要考虑便携性、使用便捷性和安全性等因素。
便携型血压计通常采用小巧轻便的设计，方便携带和使用。
使用便捷性包括操作简单、测量时间短等特点，以提高用户体验。
安全性方面，血压计需要符合医疗器械的相关标准和要求，确保使用过程中不会对用户造成伤害。
总结：血压计的原理和设计涉及到压力传感器、气动系统、电子显示屏等多个方面。
通过测量血液在动脉血管中的压力来判断人体的血压水平。
设计时需要考虑压力传感器的选择、气动系统的控制和稳定性、显示屏的清晰度和易读性，以及便携性、使用便捷性和安全性等因素。
这些设计考虑因素的合理应用可以确保血压计的准确性和用户体验。
电子血压计设计方案
电子血压计设计方案第一章：引言电子血压计作为一种测量人体血压的常用仪器，在现代医疗领域中起着重要的作用。
本文将详细介绍一个电子血压计的设计方案，包括硬件设计、软件设计以及使用方法等方面的内容。
第二章：硬件设计2.1 传感器选择电子血压计的核心部件之一是血压传感器。
常用的血压传感器包括压电式传感器和光电式传感器，根据实际需求选择合适的传感器。
2.2 运算放大器为了放大传感器获取的微弱信号，需要使用运算放大器。
运算放大器的选择应根据信号放大倍数、功耗等指标进行考量。
2.3 数据转换与显示模块在血压测量过程中，需要将传感器获取的模拟信号进行模数转换，并通过显示模块展示给用户。
选择合适的数据转换芯片和显示模块能够提高整体的测量准确性和用户体验。
第三章：软件设计3.1 微控制器选择为了控制硬件模块的工作，需要选择合适的微控制器。
微控制器的性能、功耗以及是否支持通信等功能对整个系统的性能和扩展性有着重要影响。
3.2 数据处理算法电子血压计的数据处理算法直接关系到测量结果的准确性。
常用的算法包括滤波算法、数据校正算法等，根据具体需求选择合适的算法进行实现。
3.3 用户界面设计一个好的用户界面能够方便用户操作和获取测量结果。
需要设计清晰简洁的界面，并考虑到用户的直观性和易用性。
第四章：使用方法4.1 测量准备在进行血压测量前，用户应按照要求正确佩戴电子血压计，并保持身体放松、心情平静。
4.2 开始测量通过操作电子血压计的按钮或触摸屏等方式，启动血压测量。
此时，电子血压计将对用户的脉搏进行感知，并记录下测量数据。
4.3 结果展示测量完成后，电子血压计将通过显示屏或其他方式将测量结果展示给用户。
用户可以根据结果进行健康状况的评估。
第五章：总结通过本文对电子血压计设计方案的详细介绍，我们可以了解到电子血压计的硬件设计、软件设计以及使用方法等方面的内容。
通过合理的设计和实现，电子血压计能够提供准确、便捷的血压测量结果，为人们的健康管理提供良好的支持。
电子血压计的设计和制作ppt课件
4
上一页 下一页 返回
任务三电子血压计的设计与制作
• 2)变面积式电容传感器 • 图1-31所示为面积变化直线位移型电容式传感器的示意图。 • 当动极板移动故后，覆盖面积就发生变化，电容量也随之改变，其值
10
上一页 下一页 返回
任务三电子血压计的设计与制作
• 2)交流电桥
• 将电容传感器的两个电容作为交流电桥的两个桥臂，通过电桥把电容 的变化转换成电桥输出电压的变化。电桥通常采用由电阻-电容、电 感-电容组成的交流电桥，图1-36所示为电感-电容电桥。
• 变压器的两个二次绕组L1, L2与差动电容传感器的两个电容c1, c2作 为电桥的4个桥臂，由高频稳幅的交流电源为电桥供电。电桥的输出 为一调幅值，经放大、相敏检波、滤波后，获得与被测量变化相对应 的输出，最后为仪表显示记录。
1
上一页 下一页 返回
任务三 电子血压计的设计和制作
• 其最常用的形式是由两个平行电极组成、极间以空气为介质的电容器 。若忽略边缘效应，平板电容器的电容为
式中 ε—极间介质的介电常数; A—两电极互相覆盖的有效面积; d—两电极之间的距离。
•d, A, ε三个参数中任一个的变化都将引起电容量的变化，并可用于测量。 •因此电容式传感器可分为面积变化型、极距变化型、介质变化型3类。
2
任务三电子血压计的设计与制作
• 1)极距变化型电容传感器 • 图1-29所示为平行极板电容器，设两个相同极板的长为b，宽为a，
极板间距离为d0，在忽略极板边缘影响的条件下，平行极板电容器的 电容量为
全数字电子血压计的设计与实现
全数字电子血压计的设计与实现引言随着科技的不断发展，人们对健康的关注越来越高。
血压作为一个重要的健康指标，受到了广泛的关注。
传统的血压计通常使用机械或电子传感器来测量血压。
然而，随着科技的进步，全数字电子血压计成为了新的选择。
本文将介绍全数字电子血压计的设计与实现。
设计原理全数字电子血压计基于数字信号处理技术，使用数字传感器采集血压信号和心率信号，通过微处理器进行信号处理和分析，最终显示出血压和心率值。
数字传感器全数字电子血压计使用数字传感器来实时采集血压信号和心率信号。
数字传感器具有高精度和稳定性的特点，能够准确测量血液的压力和心脏的跳动次数。
微处理器微处理器是全数字电子血压计的核心部件。
它接收从数字传感器采集到的血压信号和心率信号，并进行数字信号处理和分析。
微处理器可以根据预设的算法，通过处理血压信号和心率信号来计算出具体的血压和心率值。
显示屏全数字电子血压计通过显示屏来展示测量结果。
显示屏可以采用液晶显示技术，能够清晰地显示血压和心率值。
同时，显示屏还可以显示其他相关信息，如测量时间和测量次数等。
实现步骤1. 选购所需元器件在设计全数字电子血压计之前，需要选购所需的元器件。
主要包括数字传感器、微处理器、显示屏和其他必要的电路元件。
2. 连接数字传感器和微处理器将数字传感器与微处理器进行连接。
通过合适的接口和电路，实现血压信号和心率信号的传输。
确保连接的正确性和可靠性。
3. 编写信号处理和分析算法根据血压信号和心率信号的特点，编写相应的信号处理和分析算法。
在微处理器中实现这些算法，以便能够准确地计算出血压和心率值。
4. 设计显示界面设计显示界面，将测量结果以合适的形式显示在显示屏上。
可以使用图形界面或文本界面，使用户能够清晰地看到测量结果。
5. 调试和测试将设计好的全数字电子血压计进行调试和测试。
确保各个部件工作正常，并能够准确地测量血压和心率值。
6. 生产和销售经过调试和测试，如果全数字电子血压计工作正常，可以进行生产和销售。
血压计毕业设计ppt
血压计毕业设计ppt血压计毕业设计ppt血压计是一种常见的医疗设备，用于测量人体的血压值。
在医疗领域，血压计的准确性和可靠性至关重要，因此，设计一款高质量的血压计成为许多医学工程师的目标之一。
本文将探讨血压计毕业设计ppt的设计要点和实现方法。
1. 设计目标在开始设计血压计毕业设计ppt之前，我们首先需要确定设计目标。
设计目标应该明确，具体，并符合实际需求。
例如，我们可以设定以下目标：- 提供准确、可靠的血压测量结果。
- 具备简单易用的操作界面，方便医务人员使用。
- 具备数据存储和传输功能，方便记录和分析血压数据。
- 具备警报功能，及时提醒异常血压值。
2. 硬件设计血压计的硬件设计是实现设计目标的基础。
在硬件设计中，我们需要考虑以下几个方面：- 传感器选择：选择合适的血压传感器是确保测量准确性的关键。
常见的血压传感器有压阻式传感器和光学传感器。
根据实际需求和预算，选择合适的传感器。
- 控制器选择：选择合适的控制器来实现血压计的各项功能。
常见的控制器有单片机和微处理器。
根据功能需求和开发难度，选择合适的控制器。
- 电源设计：设计合适的电源系统，确保血压计的正常运行。
可以选择电池供电或者交流电供电，根据实际需求进行选择。
3. 软件设计软件设计是血压计毕业设计ppt的另一个重要组成部分。
在软件设计中，我们需要考虑以下几个方面：- 用户界面设计：设计简洁明了的用户界面，方便医务人员操作。
可以采用图形界面或者命令行界面，根据实际需求进行选择。
- 数据处理和存储：设计数据处理算法，对测量得到的血压数据进行处理和分析。
同时，设计数据存储功能，将数据保存在内部存储器或者外部存储器中，方便后续分析和回顾。
- 警报功能设计：设计警报功能，当血压值超过预设范围时，及时提醒医务人员。
可以通过声音、震动或者显示屏幕上的警示信息进行提醒。
4. 测试和验证在完成血压计毕业设计ppt的硬件和软件设计之后，我们需要进行测试和验证，以确保设计的准确性和可靠性。
血压智能监测仪的设计与实现
血压智能监测仪的设计与实现随着现代生活和环境的不断变化，人类的健康问题变得越来越严峻。
其中，高血压是一种常见的慢性疾病，而血压监测则是高血压患者管理疾病的重要手段之一。
为了方便患者对血压的监测，智能血压监测仪应运而生。
本文将从血压监测仪的设计与实现角度出发，介绍其开发过程及技术细节。
一、需求分析设计之前，我们需要明确用于仪器监测的目的，基本的功能和特点，才可以即确切又有针对性地进行设计。
主要的需求如下：1.监测功能：测量血压、心率和脉搏等。
2.便携性：小巧轻便，方便携带。
3.自动化操作：操作简单，易于使用。
4.数据导出：数据备份，方便日后分析和使用。
二、硬件设计在硬件设计方面，首先要明确仪器所需要的传感器，然后选择适合的解决方案。
1.传感器可以采用压力传感器和光电脉搏传感器对血压进行测量。
压力传感器的优点是测量精度高，但不便携。
光电脉搏传感器的优点是小巧便携，方便携带，但精度稍逊于压力传感器。
2.解决方案我们选择了基于STM32和无线通信模块的方案。
STM32是目前较为流行的嵌入式处理器，具有低功耗、高性能、易于开发等优点。
无线通信模块的作用是将测量数据发送给手机或其他设备。
3.设计流程硬件设计的步骤如下：（1）选取传感器：根据需求选择合适的传感器。
（2）选取芯片：选择适合的芯片，并根据数据手册确定接口和硬件电路设计方案。
（3）设计电路图：按照选定芯片的管脚，设计外部电路。
对于传感器，需要添加模拟采样电路，以确保传感器的输出数据能够正确输入芯片。
（4）选取外部器件：选择电阻、电容、晶振等外部器件，以保证电路的稳定性和工作效率。
（5）制作PCB：利用PCB设计软件制作电路板，将所有的电路元件按照电路图连接。
三、软件设计软件设计包括测量和数据传输两个方面。
1.测量程序测量程序可以分为两个部分：压力传感器部分和光电脉搏传感器部分。
（1）压力传感器部分：测量血压时，将气压传感器连接到设计的芯片上，通过设计的程序读取芯片输出的压力值，并转化为相应的血压值。
血压计的原理和设计
血压计的原理和设计本文讲述如何使用Freescale（以下称为飞思卡尔）MCU设计血压计，飞思卡尔提供数款针对医疗电子的MCU，包括MK53N512、MC9S08MM128和MCF51MM256，集成16bit的模拟数字转换器（ADC）、12bit的数字模拟转换器（DAC）、两个可调增益运算放大器、两个TRIAMPS、模拟比较器和Vref生成器。
K50系列产品同时还能在处理信号的时候执行DSP指令，MCF51MM系列产品则能执行MAC（乘法和累加）指令。
文章旨在为生物医学工程师、医疗设备开发人员，或者任何具有医学实践并对血压计工作原理感兴趣的人提供参考信息。
当然这需要具备模拟电路和数字电路的基础知识。
一、血压计的基本原理首先介绍动脉压力的生理学概念以及血压计的工作原理。
1、动脉压力动脉压力（Arterial Pressure）是指血液在动脉血管中施加的静水压力（hydrostatic pressure），这是左心室收缩产生的结果。
动脉收缩压（Systolic Arterial Pressure，SAP）是指心脏收缩的时候动脉形成较高的血压；舒张期动脉压（Diastolic Arterial Pressure，DAP）是指在心脏舒张的时候形成的最低血压。
正常成人休息状态下的SAP和DAP分别是110mmHg和70mmHg，mmHg为压强单位毫米汞柱。
表1血流量（blood flow）指的是在单位时间内（通常以mL/min表示）流经任意器官组织的血液流量，血液将氧和其他营养物质传送给器官组织。
血压的大小直接影响血流量，因为血液总是从高压的区域流向低压的区域，两个区域的血压差越大，那麽血流量就越大。
血液由左心室泵出到大动脉（aorta）并达到较高的血压，随著血液的流动，血压逐渐降低直到为0mmHg，此时血液回到右心房（right atrium）。
图1表示血压的变化。
图1∶血管压力的变化2、血压计的工作原理血压计的工作原理主要基於示波法（oscillometric method），在测量过程中，示波法利用获取的压力脉冲信号来获得血压值。
基于51单片机的电子血压计的设计与实现
基于51单片机的电子血压计的设计与实现
电子血压计是一种能够测量人体血压的电子设备。
在本文中，
我们将探讨基于51单片机的电子血压计的设计和实现。
1. 硬件部分设计
1.1 传感器的选择
选择血压计传感器时需要考虑到其灵敏度、响应时间、精度和
可靠性等因素。
常用的血压传感器有压力传感器和光学传感器。
在
此我们以压力传感器作为测量手臂血压的传感器。
1.2 单片机的选择
在本电子血压计中使用51单片机作为控制核心，主频为
11.0592MHz。
51单片机具有良好的性能和稳定性，同时与各种传感
器进行通讯较为简单。
1.3 其他外围器件的选择
根据实际需求，选择相应的电容、电阻、连线、显示屏等元器件。
2. 软件部分设计
2.1 测量流程
电子血压计的测量流程包括充气、测量和放气三个步骤。
2.2 参数校正
为确保测量数据的准确性，需要进行参数校正。
电子血压计需
要在测量前对其进行零点和满量程校准。
同时，为避免传感器偏差，需要对传感器进行灵敏度校准。
2.3 数据处理
血压计需要对测得的原始数据进行处理。
通常情况下，血压测量的一次测量过程需要记录收缩压、舒张压和脉搏率等参数。
3. 实验结果
基于51单片机的电子血压计，经过实验测试，能够准确测量人体血压，并具有测量速度快、数据准确、可靠性高等优点。
通过不断优化与改进，可将其推广到实际应用中，提高人类生活和健康水平。
血压计量表的设计和生产
血压计量表的设计和生产血压计是一种用于测量血压值的仪器。
它致力于提供一个精确的、可靠的血压测量结果，以便医生和病人能够更准确地了解健康状况，并采取适当的措施。
血压计的设计和生产涉及多个方面的知识和技能，包括机械工程、电子工程、材料科学、制造工艺等等。
在本文中，我们将探讨血压计设计和生产的一些重要方面。
一、血压监测的意义和需求血压监测是现代医学的一个基本功能，它的重要性不言而喻。
人们通常通过血压计来测量收缩压和舒张压两个值，这有助于了解心脏和血管的健康状况，并及时进行必要的治疗。
现代人健康意识的提高和医疗技术的不断进步，对血压计的需求越来越大。
随之而来的是对血压计精度和可靠性的要求也越来越高，这就需要血压计设计和生产人员不断进行技术革新和提升。
二、血压计的设计要求血压计的设计考虑多种因素。
首先，它需要具有高度的精度和稳定性，这样才能保证其测量结果的准确性。
其次，血压计需要便于使用和操作，以提高测量的成功率。
同时，要保证血压计的质量和可靠性，以便在长期使用中能够保持高水平的性能。
血压计设计还需要考虑到多种实用因素。
例如，需要选择合适的屏幕尺寸和显示功能，以便测量结果能够清晰地展示。
还需要考虑设备的体积和重量，以便方便携带和操作。
另外，血压计还需要提供多种测量模式和数据处理功能，以满足不同的应用场景。
三、血压计的生产流程血压计的生产流程包括多个环节，其中包括原材料采购、装配和测试等。
首先，需要选取优质的原材料，包括电子元件、塑料件、金属件等等。
这些原材料需要经过专业的检验和筛选，以保证其符合生产要求。
其次，需要进行装配和测试。
具体而言，需要进行以下步骤：1. 将各组装件按照设计要求进行组装。
这需要进行严格的尺寸控制和工艺管控，以保持高水平的产品质量和性能。
2. 进行初测。
在组装完成后，需要进行初步测试，以评估血压计的基本性能。
这需要进行多个测试项目，包括电池寿命测试、泄漏测试等等。
只有通过初测，才能进入到下一步测试。
电子血压计的生产工艺与制造要求
电子血压计的生产工艺与制造要求引言电子血压计是一种常见的医疗设备，用于测量人体的血压水平。
随着科技的发展，电子血压计在精确性和便携性方面得到了显著的改进。
本文将重点介绍电子血压计的生产工艺和制造要求，旨在提供制造商或生产商在生产过程中的参考和指导。
生产工艺1.选材在电子血压计的制造过程中，选材是一个至关重要的环节。
关键部件如压力传感器、电路板和显示屏等应选用高质量的材料，以确保产品的可靠性和稳定性。
2.制造流程制造流程是确保电子血压计品质的关键之一。
通常，电子血压计的制造过程包括以下步骤：a.元件装配在此步骤中，会将所选材料中的各个元件进行装配，包括电路板、显示屏、按钮等。
装配过程需要注意确保每个元件的正确安装和连接。
b.电路焊接电子血压计中的电路焊接是制造过程中的关键一环。
焊接应该准确无误，以确保电路的正常工作和可靠性。
c.外壳组装外壳组装是电子血压计外观的最后一道工序。
在组装过程中，应注意保持外壳的整洁和无划痕，以提高产品的美观度和质感。
3.质量控制质量控制是保证产品质量的重要手段。
为了确保电子血压计的性能和可靠性，应进行严格的质量控制过程，包括原材料的检验、产品的功能测试和产品的包装检查等。
制造要求1.产品精度电子血压计作为测量血压的设备，其精度是至关重要的。
制造商应确保产品的测量结果准确可靠，误差尽量控制在合理范围内。
2.产品可靠性电子血压计需要具备良好的可靠性，确保在长时间使用过程中不会出现故障或失灵。
制造商应进行严格的性能测试和质量控制，以确保产品的可靠性和稳定性。
3.产品安全性作为一种医疗设备，电子血压计的使用安全性是最为重要的考虑因素之一。
制造商应遵守相关的安全性标准和法规，确保产品不会对用户的健康造成危害。
4.产品便携性随着人们对便携性的需求不断增加，电子血压计应具备便携性，方便用户随时随地进行血压测量。
制造商应在设计和制造过程中考虑产品的体积、重量和操作便捷性。
5.产品可维修性电子血压计作为一种医疗设备，在出现故障时需要能够方便维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计说明书课题名称：血压计的设计与制作学生姓名陆晓飞学号 0902013317所在学院浙江机电职业技术学院专业机电一体化班级机电0933指导教师韩爱娟起讫时间： 2012 年 2 月12 日～ 2012 年 4 月 6 日便携式血压计的设计摘要现代社会的迅速发展，导致环境日益恶化，不健康的生活习性与不科学的饮食习惯，导致人类疾病越来越多的出现。
其中，有着人类第一无形杀手称号的高血压病，已逐渐上升到人类疾病危害排行榜的前几名，长期危害着人体健康，让饱受高血压折磨的患者痛不欲生。
如何便捷有效地测量与监控高血压，从而有效预防与治疗高血压，成为人们对抗高血压病的首要问题。
于是，设计一台便捷的测量血压的装置，成为重中之重。
家用电子血压计，主要是用于家庭。
家庭医疗保健已成为现代人的医疗保健时尚。
过去人们测量血压必须到医院才行，而今只要拥有了家用电子血压计，坐在家里便可随时监测血压的变化，如发现血压异常便可及时去医院治疗，起到了预防脑出血、心功能衰竭等疾病猝发的作用。
本文将详细介绍我们设计的智能型血压测量装置。
关键词：ASDX 001；AT89C51；液晶显示；压力测量。
目录前言 (1)第一章便携式血压计装置总体概述 (4)§1.1 便携式血压计简介 (4)§1.1.1 便携式血压计的介绍 (4)§1.1.2 便携式血压计功能简介 (4)§1.1.3 便携式血压计使用注意事项 (4)§1.2 血压计装置设计方案 (4)§1.2.1 设计总体要求 (4)§1.2.2 具体设计方案 (5)§1.3 便携式血压计工作原理 (7)§1.3.1 血压测量的工作原理 (7)§1.3.2 便携式血压计的工作原理 (8)第二章硬件电路的设计 (9)§2.1 传感器简介以及电路设计 (9)§2.1.1 传感器简介 (9)§2.1.2 传感器电路设计 (10)§2.2 AT89C51单片机的简介及其电路设计 (11)§2.2.1 AT89C51简介 (11)§2.2.2 主要性能参数 (11)§2.3 单片机电路设计 (15)§2.3.1 AT89C51的复位电路： (15)§2.3.2 AT89C51的时钟电路： (15)§2.3.3 AT89C51与液晶显示模块的电路连接 (16)§2.4 液晶显示模块简介及电路设计 (16)§2.4.1 液晶显示模块DM-1602简介 (16)§2.4.2 液晶显示模块DM-1602电路设计 (20)§2.5 其他电路设计 (20)§2.5.1 电源电路 (20)§2.5.2 线性阀PWM控制电路 (21)§2.5.3 充气PUMP控制电路 (22)§2.5.4 按键电路 (22)第三章软件系统流程以及程序的设计 (23)§3.1 单片机主程序流程图 (23)§3.2 处理模块 (23)3.3测量模块 (24)§3.4 信号处理模块 (24)§3.5 显示模块 (25)§3.6 电源处理模块 (26)结论 (26)参考文献 (28)致谢 (29)附录 (30)子程序流程： (30)部分参考程序 (2)附录元件清单 (5)第1章绪论引言随着生活水平的提高，人们越来越观注自己的身体健康，血压是身体健康与否的一个重要指标。
据2001年全国普查显示，我国平均每三个家庭就有一个高血压患者；慢性低血压的发病率为4%左右，其在老年人群中可高达10%。
因此，研制既适合家庭保健人员又适合专业人士智能型血压计具有重要的意义。
在现代疾病谱上，高血压的危害无疑高居前几位。
对于上了年纪的人，血压是一个重要的健康信号。
随着生活水平的提高，时下老年人对自己的血压越来越关注。
高血压是世界最常见的心血管疾病，也是最大的流行病之一，它的危害非常的巨大，据有关统计资料显示，我国现有的高血压患者已达一亿，并且每年新增人数在300万以上。
从高血压目前的危害来看，高血压病已成为人类的头号隐形杀手病。
高血压病不但是长期危害人体健康的一种慢性病，而且它还是脑中风、冠心病、心肌梗死、心力衰竭、肾衰等疾病的祸首，因此被人们称为“无形杀手”。
高血压对人体的损害是全身性的，也是造成死亡的恶魔，直接威胁着人的生命，所以，对高血压这个无形杀手，不可掉以轻心。
治疗高血压病，首先是要测量准确的血压。
测量血压的仪器称为血压计。
血压计可分为直接式和间接式两种。
两种血压计的工作原理是不相同的，直接式是用压力传感器直接测量压力变化；间接式的工作原理则是控制从外部施加到被测部位上的压强，并将控制的结果与其相关的柯氏音的产生和消失的信息加以判断。
前者不管对动脉或静脉都可连续测试，而后者只能测量动脉的收缩压和舒张压。
传统的血压计是模拟的血压计。
此类血压计操作比较复杂，测量精度不够，而且受环境影响较大。
且时常需要校准精度，需用一只准确的汞柱血压计或血压表一同校验。
其方法是将听诊器上“Y”形管取下，其两端分别接准确的血压计(血压表)和校验的弹簧表式血压表，第三端接臂带及气阀，这样利用同一压力，观察要校验的血压表与准确的血压计(血压表)的读数是否葙伺，如不同则说明该校验的血压表已不准确，如读数相同，仅零位有偏差时，并不影响实际使用。
如发现血压表指针不能回复零位时，切勿擅自调节螺钉，以免损害表内机芯，此时应将血压表送到生产厂家或指定服务部维修。
因此，此类血压计的使用与维护相对麻烦。
为了让广大血压计使用者更方便的使用与维护血压计，也让更多的人学会使用血压计进行简单的血压测量，我们设计出一台操作便捷，测量精确，无需维护的智能型测量血压的装置，以帮助人们对抗高血压。
本论文也具有比较重要的现实意义。
目前，市场上的使用的血压计大部分仍是水银血压计，也有一些动态血压记录仪。
水银血压计每次测量必须由医生戴上听诊器进行测量，测量过程复杂，只能是每个医生一次对一个人进行测量;而且对不同的医生，测量结果可能不同:对同一个人来说，影响血压因素非常多，由于每次测量的时间不可能很长，测得结果在某些情况就不能真实的反映被测对象的血压值。
将脉动波的记录引入动态血压技术，提供24小时内的每次血压测量结果，而且能再现每次测量过程中的波形。
在动态血压检测中干扰和伪差是不可避免的。
目前市场上的大部分动态血压记录仪，只记录每次测量的结果，医生面对的是一批真伪难辩的数字。
本课题研究最终旨在设计出全信息的动态血压记录仪，使每次测量结果完全透明，实时分析结合回顾分析，使医生可以对照原始波形判断数据的真伪，有效甄别出干扰和伪差引起的误检测，恢复真实血压，保证血压报告的有效性和可靠性。
第一章便携式血压计装置总体概述§1.1 便携式血压计简介§1.1.1 便携式血压计的介绍该产品重量轻，便携，可放入医生护士口袋。
无水银，增强环保性，避免了因水银泄露而造成的污染事故。
操作简单易懂，特别适合家庭使用。
]2[§1.1.2 便携式血压计功能简介该血压计以压力传感器测得血压值，再将血压数据通过A/D转换器转换成数字信号，传入单片机，然后由控制核心单片机控制，经主程序处理数据之后，在液晶显示器上把数据显示出来。
§1.1.3 便携式血压计使用注意事项1.袖带位置须与心脏高度保持一致，上臂自然下垂，肘和前臂自然地搭在桌子上，手心向上，不要把整个胳膊平伸在高于心脏位置的桌子上，或用垫子将胳膊垫得过高；2. 每天要在固定时间和同样状态下，以相同的姿势测量血压；3. 应该在安静的状态下进行测量，测量前安静休息10～20分钟，深呼吸2～3次；4. 饭后或运动后至少休息一小时再进行测量；5. 不要在浴后、吸烟、饮酒、喝咖啡后测血压；6. 要在没有尿意时测血压。
7. 测量时应保持心情舒畅，没有疲劳感，不紧张。
]7[§1.2 血压计装置设计方案§1.2.1 设计总体要求便携式电子血压计是传感技术和微电脑技术的结合体，它的结构应该能保证完成三项基本任务：①感应血流的压力；②判别高压和低压；③在屏幕上显示测量结果。
感受血流压力离不了传感器，民用电子血压计中所应用的压力传感器必须是高性能低成本的，灵敏度要高，测量范围倒不需要很大。
在各种传感器中有一类是利用压电效应的，还有一种人工合成的被称为PVDF的压电薄膜，它是柔软的塑料。
其次就是能根据血压变动及时抓住高、低压的微处理器。
另外，血压会通过电子血压计的液晶显示屏进行显示。
§1.2.2 具体设计方案在这里介绍一下有关血压的基本知识，血压是血液在血管内流动时对血管壁的侧压力。
血压分收缩压和舒张压。
当心室收缩向动脉泵血时，血压升高，其最高值为收缩压。
心室舒张时，血压降低，其最低值为舒张压。
血压通常以上肢肪动脉测得的血压为代表，正常成年人上胶动脉的收缩压为90~140毫米汞柱，舒张压为60~90毫米汞柱。
血压过低或过高都是疾病的征象。
血液在动脉血管中的压力随着心脏的收缩、舒张而不断变化，而人的心脏的收缩频率即心率比较低，一般在30~300bpm，由此血压脉动镶号是相对而言还是属于一种缓慢变化的信号，我的设计是采用外接式的结构，以89C51单片机为核心，由其内部自带的10位8通道A/D转换模块构成的采样模块，，该模块的采样数据由单片机串口经电平转换后送到上位机的串口COMI或COMZ，形成种连续数据采集串行数据传输的方式本设计是基于89C51单片机的设计，具体装置方案如下图1-1所示：图1-1便携式血压计设计方案系统工作示意图：图1-2 血压计系统工作示意图硬件工作流程图如图 1-2所示。
电源开启过后，若有必要修改系统的默认参数，将由键盘输入或PC机对其进行设置。
经过了这个阶段以后，系统将对某些参数和硬件内部的一些寄存器进行初始化工作。
初始化完成之后，将启动A/D转换，等待直至A/D 转换结束。
然后将A/D转换结果送入上位机。
待采样的时间达1秒钟后将分析数据结果，求出最大值和最小值，将这些数据处理后即为收缩压和舒张压。
将它们送往LED数码管进行显示。
§1.3 便携式血压计工作原理§1.3.1 血压测量的工作原理血压有两种,一是收缩压:是当心脏收缩把血液打到血管所测得的血压,二是舒张压:是心脏在不收缩所得的压力。
当袖带的压力等于血压时,血液开始可以流通而产生所谓的袖带声,这时候也就是收缩压,必须开始从这里做记录,直到最后当袖带声没有的时候,此点即为舒张压。
