YD2611D型电解电容漏电流测试仪操作及保养规程

合集下载

电解电容漏电流测试仪操作规程

电解电容漏电流测试仪操作规程

电解电容漏电流测试仪操作规程(ISO9001-2015)1.目的:为了使实验仪器操作方法规范,确保实验结果正确,延长仪器使用寿命。

2.范围:本作业指导书适用该仪器的使用操作。

3.职责:工艺组:负责仪器定期校验。

实验室:负责仪器设备保养,作业指导书编写。

使用者:按照作业指导书使用仪器。

4.作业内容:# 名称用途编号名称用途1 接地柱与机箱外壳相连,用于接地.8 锁定键仪器将显示转入测试状态时的漏电流值2 显示屏I 显示被测电容的漏电流和充电时间9 自动键仪器将等待充电、充电测试、放电,四个状态自动完成.3 测试端接被测电容与夹具.10 状态键自动无效时,用户可选择停留在上述四个状态中的一个状态4 显示屏V 显示加在被测电容两端的测试电压11 清零键清除电容漏电流外一切杂散漏电流5 开关启动与关闭仪器12 讯响键即左灯点亮时若被测电容漏电流大于设置电流时,讯响器鸣叫.6 PASS指示灯当被测电容的漏电流小于设置电流时该窗口点亮13 电流预置设定漏电流范围值7 电压调节旋钮调节被测电容两端的测试电压14 充放电设置被测电容器的充电时间与放电时间设置4.2.仪器参数4.2.1.测试电压:0-500V一档连续可调.显示方式:数字显示,误差±1%±2个字.4.2.2.漏电流测试范围:三档自动切换.0.01µA-3µA、3µA-3mA、3mA-30mA4.2.3.最大充电电流≥200mA4.2.4.最大测试电流≥30mA4.2.5.充电时间:范围0–99S,精度±2%4.2.6.放电时间:范围0–9S,精度±2%4.2.7.超限指示误差:±3%4.3.操作步骤4.3.1.将仪器的电源线与220V交流电接通.4.3.2.接通电源接入测试夹具,调节测试电压.通过电压调节旋钮将电压调至所需电压值.4.3.3.选择合适的漏电流值,根据产品的要求,通过电流预置的BCD拨盘将漏电流设定值输入仪器,仪器将自动选择合适的量程.例如:3mA即:3mA=3×106nA=30×105nA,将拨盘设置为305.4.3.4.选择充放电时间,根据电容量大小将充电时间放电时间置于适当的值上,充电的设置是通过左边二位BCD拨盘设置的,例:设置68秒的充电时间,将左边一位拨盘按至6,中间一位拨盘按至8,右边一位拨盘是设置放电时间.4.3.5.设置讯响开关于有效或无效状态.无效时左边状态灯灭,此时仅切断报警声,并不切断报警指示灯.4.3.6.选择自动测试状态4.3.7.将电容插入夹具(注意电容+、-极性)此时仪器“嘀”的一声进入充电定时状态(充电状态灯被点亮).如果没有声音,说明仪器没有检测到电容,应将电容取下放电,再重复插入夹具.4.3.8.充电定时结束后,仪器自动进入测试状态,(测试状态灯被点亮),并锁定显示第一次采集的漏电流数据.等待几秒种后,仪器自动转入放电状态,当放电结束后,仪器转入等待充电状态.4.3.9.在测量过程中若电容的漏电流大于设定的漏电流值时仪器将发出报警声,若漏电流小于设定的漏电流值时,仪器的合格灯点亮.4.3.10.如果连续测量同一标称的电容,当仪器进入放电结束前,取下所测试的电容,仪器转入等待充电状态,再插入需测试的电容,此时进入下一次循环测试过程.4.3.11.选择非自动测试状态4.3.12.按一下自动测试键,使左边自动状态指示灯息灭,仪器进入非自动测试状态.4.3.13.当仪器在等待充电状态时,插入被测电容,仪器进入充电状态,充电结束,自动转入测试状态。

YD2611D电解电容漏电流测试仪操作规程

YD2611D电解电容漏电流测试仪操作规程

YD2611D电解电容漏电流测试仪操作规程一、测试前注意事项在接通电源线前应关掉电源开关,并将调压旋钮逆时针方向调至最低端。

如果220V电源的地线接地性能不良,应将仪器前面板的接地柱妥善接地。

二、操作步骤1.接通电源,调节测试电压。

通过电压调节旋钮将电压调至所需电压。

2.选择合适的漏电流值,根据产品的要求,通过电流预置的BCD 拨盘将漏电流设定值输入仪器,仪器将自动选择合适的量程。

3.选择充放电时间,根据电容量大小将充电时间放电时间置于适当的值上,通过二位BCD 拨盘设置。

4.开机后充电状态灯闪烁,是等待充电的标志,当仪器选择自动测试状态(即自动开关左边的状态灯被点亮)此时接上电容(注意电容极性不可接反),仪器将自动转入充电状态。

充电结束后,自动转入测试状态。

显示第一次的漏电流采样数据,仪器自动设置锁定有效,2 秒钟后自动转入放电状态,放电定时结束后,仪器自动转入等待充电状态。

自动测试一个循环结束。

5.如果仪器处于非自动状态,锁定处于有效状态。

在等待充电时,接上电容,仪器自动转入充电状态,充电结束,自动转入测试状态,其显示的是测试状态第一次采样的漏电流数据,并一直处于测试状态。

6. 如果仪器处于非自动状态,锁定处于无效时,在等待充电时,接上电容,仪器自动转入充电状态,充电结束,自动转入测试状态,仪器将循环采集漏电流数据并显示出来。

三、保养维护1. 严禁将带电的电容接入仪器,以防损坏电流检测部份。

2. 仪器在使用过程中,应定期对工作特性进行检验和校准。

正常情况下,本仪器半年进行一次检定。

四、安全注意事项1.仪器在通电后主板上两只调整管(BU508A)上始终带有较高的电压或者仪器切断电源后,高压滤波电容器需3 分钟以上才能将电荷放尽,只要电容上带电,调整管上也带电。

因此在实际测试操作时应该戴上绝缘手套,以防不注意在测试过程中触摸到带有较高电压的测试夹具.。

开关测试仪器安全操作及保养规程

开关测试仪器安全操作及保养规程

开关测试仪器安全操作及保养规程开关测试仪器(以下简称测试仪)是电力检测中常用的设备之一,用于对电力系统中的断路器、隔离开关、接地开关等进行测试。

为确保测试的准确性和设备的安全可靠性,有必要制定一些操作规程和保养方法。

本文将介绍测试仪的安全操作和保养规程。

安全操作规程1. 使用前检查在使用测试仪之前,应对仪器进行外观检查,检查是否存在破损、松动或者缺失的零部件。

同时,还需检查仪器内部的电路和连接线路是否正常。

若发现任何问题,应该及时进行维修或更换。

2. 使用时的安全措施在进行测试时,必须采取一些必要的安全措施,具体如下:•摆放仪器:测试仪器应该平稳地放置在一个不影响测试的地方,确保仪器稳定不会摇动。

•穿戴合适的安全防护用具:工作人员应穿戴好防护用具,包括绝缘手套、绝缘鞋等,以避免触电或者烧伤。

•断电保障附加装置:在进行测试前,必须加装断电保障附加装置,以防止意外触电和电击激发事故。

•使用标准工具:测试仪配套的连接杆、短路工具等必须符合国家标准或者出厂标准,从而保证测试结果的准确性以及安全性。

3. 使用过程中应注意的事项•测试仪器应该使用合适的测试电压、电流等参数进行测试,从而保证测试的真实性。

•工作人员应避免进行非规范操作,如在测试过程中乱动开关、复杂试验等需经过合格人员指导方可进行操作。

•在测试过程中,如发现任何问题或异常,都应立即停止测试并进行检查和告知相关人员进行维修。

保养规程1. 使用后的保养在使用测试仪进行测试结束之后,必须对测试仪器进行保养和维修。

保养内容主要包括以下几个方面:•清洁测试仪表面,保持表面干净;•检查测试仪内部线路和电气部件是否正常,如有异常则需及时进行维修;•适度加油或涂油的针管等液动部件,从而保证润滑性能;•定期更换电池,以保证仪器的正常使用时间。

2. 使用的保养在正常使用时,应该注意以下事项:•稳定温度环境,避免测试仪在高温、潮湿、酸雾等条件下工作,从而减少仪器的腐蚀;•避免过度使用测试仪器,避免仪器的过度磨损和烧伤;•定期进行维护和保养,如更换电池、打蜡、检查并更换损坏的部件,从而保证仪器的正常工作和寿命。

电解电容漏电流测试仪操作规程范文(二篇)

电解电容漏电流测试仪操作规程范文(二篇)

电解电容漏电流测试仪操作规程范文一、测试仪介绍电解电容漏电流测试仪是一种用于测量电解电容器的漏电流的仪器。

它采用先进的电子技术和高精度的测量装置,能够准确地测量电容器的漏电流,为电容器的使用提供参考依据。

二、操作准备1. 检查测试仪是否正常工作,查看各个部件是否完好。

2. 检查测试仪的电源是否正常接通,并确保其工作电压和电源负载适配。

3. 将测试仪与待测电容器连接,确保连接良好,并注意接线的正确性。

三、操作步骤1. 打开测试仪的电源开关,待其启动完成后,进入测试模式。

2. 在测试仪的显示屏中选择漏电流测试模式。

3. 输入待测电容器的基本信息,包括电容量、工作电压、压力等级等。

4. 根据测试要求输入测试参数,如测试时间、测试电压等。

5. 将待测电容器连接到测试仪上,并按照测试仪的提示进行正确接线。

6. 开始测试,测试仪将根据您输入的参数对电容器进行漏电流测试。

7. 待测试结束后,测试仪将给出测试结果,并显示在显示屏上。

8. 根据测试结果,您可以判断电容器的漏电流情况,并根据需要进行后续处理。

四、注意事项1. 在操作过程中,务必遵守安全规范,确保人身安全。

2. 要保持测试仪的工作环境干燥和清洁,防止灰尘和湿气进入仪器。

3. 在测试仪工作过程中,禁止随意更改测试参数和接线,以免引发错误测试结果。

4. 若发现测试仪有异常情况或测试结果不符合预期,及时停机检修,并联系专业人员处理。

5. 操作人员应熟悉电容器的基本知识,了解测试仪器的使用方法和操作规程。

6. 在操作结束后,及时关闭测试仪的电源开关,并拔掉电源线。

五、维护保养1. 在使用过程中,定期对测试仪进行清洁和检查,确保其正常工作和长久使用。

2. 若测试仪出现故障或需要更换配件,应及时联系厂家或维修人员进行检修。

不得擅自进行维修和改动。

3. 存放测试仪时,应放置在干燥、通风、无腐蚀性气体的环境中,避免阳光直射和高温。

六、操作规程总结电解电容漏电流测试仪的操作规程是确保测试仪器正确运行和准确测试电容器漏电流的关键。

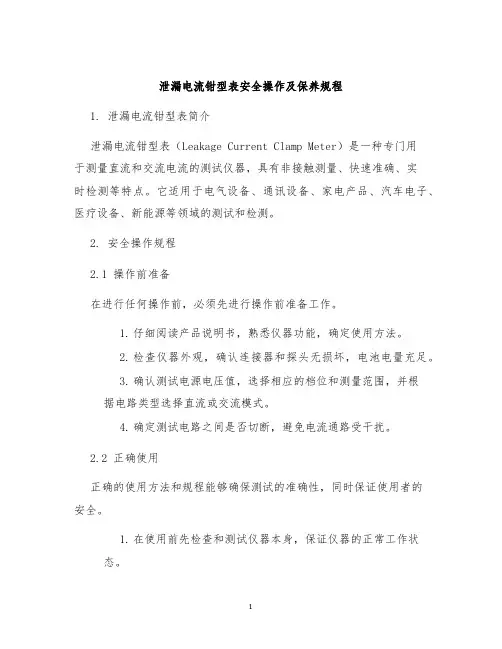

泄漏电流钳型表安全操作及保养规程

泄漏电流钳型表安全操作及保养规程

泄漏电流钳型表安全操作及保养规程1. 泄漏电流钳型表简介泄漏电流钳型表(Leakage Current Clamp Meter)是一种专门用于测量直流和交流电流的测试仪器,具有非接触测量、快速准确、实时检测等特点。

它适用于电气设备、通讯设备、家电产品、汽车电子、医疗设备、新能源等领域的测试和检测。

2. 安全操作规程2.1 操作前准备在进行任何操作前,必须先进行操作前准备工作。

1.仔细阅读产品说明书,熟悉仪器功能,确定使用方法。

2.检查仪器外观,确认连接器和探头无损坏,电池电量充足。

3.确认测试电源电压值,选择相应的档位和测量范围,并根据电路类型选择直流或交流模式。

4.确定测试电路之间是否切断,避免电流通路受干扰。

2.2 正确使用正确的使用方法和规程能够确保测试的准确性,同时保证使用者的安全。

1.在使用前先检查和测试仪器本身,保证仪器的正常工作状态。

2.使用钳型探头夹在待测电路的导体周围,保持探头口内紧贴导体表面。

3.使用时应保持平稳,在仪器显示稳定之后才进行记录,并且在仪器记录值状态没有变化时即可停止。

4.操作时要注意防止发生电击事故;在进行高电压检测时,应由持有特种电工证书及安全作业操作人员进行。

5.保持操作仪器干燥,避免受潮、避免在潮湿的环境下操作,防止电路组件损坏。

2.3 使用后完成测试后,应及时对仪器进行后续操作,包括:保存测量数据、关闭仪器、发送、打印或其他存储方式。

1.仔细记录测量结果和操作过程,并将数据备份,以备查证和研究。

2.关闭仪器电源,切断与测试电路的连接,保持设备整洁干燥。

3.存放仪器时,应放在干燥通风,温度适宜的地方,避免阳光直射和湿度过高的环境下。

4.定期检查和维护仪器,例如更换电池和校准,以确保仪器具有一致性和精确度。

3. 保养维护规程泄漏电流钳型表是一种复杂的仪器,涉及到硬件和软件设施,需要正确维护和保养来确保其使用寿命和工作性能。

3.1 进行保养之前在介入保养之前,必须仔细检查和停止所有的电源,以避免因为电流而造成伤害和危险。

检漏仪操作保养规程

检漏仪操作保养规程

检漏仪操作保养规程1、目的正确使用检漏仪,延长检漏仪的寿命,减少零部件的损坏频率,确保镀膜主机顺利检漏。

2、范围适用于镀膜主机箱体的检漏3、职责设备维护人员按本作业指导书规定的内容作业,保证检漏仪的正确使用和维护。

4、内容4.2.1开机4.2.1.1接上被检件,将调节阀关至最小闭;4.2.1.2三位阀的操作手柄指向预抽,总电源开关为关闭;4.2.1.3将仪器接上220V电源;4.2.1.4接通总电源开关;421.5当真空度低于10Pa后顺时针旋转操作杆到检漏位乙灵敏度高一低开关乙高,约5分钟后,面板上正常绿灯亮;4.2.1.6将灯丝触发开关向开触发一下,灯丝工作指示绿灯亮4.2.2漏率校准(每月或换灯丝后效准1次)422.1Z量程选择开关在10,量程波段开关在10-8(Pa.m3/S);4.2.2.2灵敏度高-低开关在高;4.2.2.3校准旋钮顺时针到头;4.2.2.4顺时针旋钮操作杆由检漏到放气;4.2.2.5卸下检漏口上的堵头,装上标准漏孔并锁紧,打开标准漏孔上的阀门;422.6顺时针旋转操作杆到预抽位乙进行预抽。

当检漏口压力低于5Pa时,顺时针旋转操作杆到检漏位Z;4.2.2.7观察漏率显示。

数据有可能低于标准漏孔的标定值。

改变量程使漏率发光显示占满标1/3以上。

关闭标准漏孔阀门,漏率显示应立即下降,表明此时仪器已对氦有响应;4.2.2.8重新打开标准漏孔阀,待漏率显示稳定后,分别调节加速和聚焦旋钮(先松开锁紧钮)使漏率显示最大。

还可以稍微旋转一下质谱管上离子源两侧的磁极,使漏率显示最大(此举对第一次投入使用的新离子源或新换灯丝有必要);4.2.2.9关闭标准漏孔阀门,漏率显示立即下降。

锁紧加速和聚焦调节旋钮;4.2.2.10调节漏率显示零点:在标准漏孔关闭状态,调节细调零或粗调零,使漏率显示在最灵敏档(X10-10)为0.5左右;4.2.2.11开标准漏孔阀,稳定的氦漏率显示值应超过标准漏孔的标定值。

漏电流操作规程(3篇)

漏电流操作规程(3篇)

第1篇一、规程概述漏电流操作规程是为了确保操作人员在使用漏电流检测设备时,能够正确、安全地进行操作,防止事故发生,保障人员安全和设备正常运行。

本规程适用于所有使用漏电流检测设备的操作人员。

二、设备准备1. 设备检查:在操作前,必须检查漏电流检测设备是否完好,包括电源、测试线、测试探头等是否正常。

2. 设备校准:使用前应按照设备说明书进行校准,确保测试结果的准确性。

3. 环境准备:操作现场应保持干燥、清洁,避免水汽、灰尘等影响测试结果。

三、操作步骤1. 连接设备:- 将漏电流检测设备的测试线正确连接到被测设备或线路的相应位置。

- 确保测试线的连接牢固,防止接触不良导致测试误差。

2. 设置参数:- 根据被测设备的特性,设置合适的测试参数,如测试电压、测试时间等。

- 调整测试电流的设定值,确保测试结果的准确性。

3. 开始测试:- 启动漏电流检测设备,开始进行测试。

- 观察测试仪器的显示屏,注意测试数据的变化。

4. 数据分析:- 测试结束后,对测试数据进行记录和分析。

- 根据测试结果,判断被测设备或线路是否存在安全隐患。

四、注意事项1. 安全操作:- 操作人员必须熟悉漏电流检测设备的使用方法,并遵守安全操作规程。

- 操作过程中,注意保持安全距离,防止触电事故发生。

2. 紧急情况处理:- 如发现设备异常或发生危险情况,立即停止操作,切断电源,并采取相应的应急措施。

- 在紧急情况下,优先确保人员安全。

3. 维护保养:- 定期对漏电流检测设备进行检查、清洁和维护,确保设备的正常运行。

- 发现设备故障时,及时进行维修或更换。

五、规程执行与监督1. 培训:新操作人员必须接受专业培训,掌握漏电流检测设备的操作技能和安全知识。

2. 考核:操作人员应定期参加考核,确保其具备独立操作漏电流检测设备的能力。

3. 监督:企业应设立专门的监督机构,对漏电流检测设备的操作进行监督,确保操作规程得到有效执行。

六、附则1. 本规程由公司设备管理部门负责解释。

电解电容漏电流测试仪操作规程(4篇)

电解电容漏电流测试仪操作规程(4篇)

电解电容漏电流测试仪操作规程1. 准备工作- 确保测试仪处于关闭状态。

- 检查测试仪的电源线是否正常连接。

- 将测试仪的测试夹具连接到待测试的电解电容。

- 确保待测试的电解电容已经充分放电。

2. 启动测试仪- 按下测试仪的启动按钮,使其进入工作状态。

- 如果测试仪启动后无法正常工作,立即停止使用,并通知维修人员。

3. 进行测试- 将待测试的电解电容的正极接触到测试夹具的正极夹子上,负极接触到负极夹子上。

- 确保电解电容与测试夹具之间的接触良好,没有松动或接触不良的情况。

- 在测试仪上设置适当的测试参数,如测试时间和测试电压。

- 按下测试按钮,开始进行测试。

4. 观察测试结果- 在测试过程中,观察测试仪上显示的电解电容漏电流数值。

- 如果漏电流数值超出了允许范围,立即停止测试,并记录异常情况。

- 如果测试正常,记录测试结果,并进行必要的数据处理和分析。

5. 完成测试- 测试完成后,按下测试仪上的停止按钮,使其停止工作。

- 断开待测试的电解电容与测试夹具之间的连接。

- 关闭测试仪的电源开关,断开电源线。

- 将测试仪的测试夹具清洁干净,并妥善保管。

6. 维护和保养- 定期检查和清洁测试仪的外部和内部部件。

- 定期校准测试仪,确保其测量准确性和稳定性。

- 如发现测试仪有故障或异常情况,立即停止使用并通知维修人员进行检修。

以上即是电解电容漏电流测试仪的操作规程,确保按照规程操作,可以保证测试的准确性和安全性。

电解电容漏电流测试仪操作规程(2)第一章绪论1.1 引言电解电容是电力系统中常见的电容器之一,用于存储和释放电能。

由于长时间运行和环境因素的影响,电解电容可能会出现漏电流现象,影响电力系统的正常运行。

为了准确、安全地测试电解电容的漏电流,制定本操作规程。

1.2 目的本操作规程的目的是规范电解电容漏电流测试仪的操作流程,确保测试的准确性和安全性,以及保护操作人员的人身安全。

1.3 适用范围本操作规程适用于使用电解电容漏电流测试仪进行电解电容漏电流测试的相关人员,包括操作人员和检修人员。

2024年电解电容漏电流测试仪安全管理规定(3篇)

2024年电解电容漏电流测试仪安全管理规定(3篇)

2024年电解电容漏电流测试仪安全管理规定一、目的:为指导和规范电解电容漏电流测试仪的安全使用。

二、范围:仅适用于本公司电解电容漏电流测试仪。

三、安全操作使用规程1.在对仪器进行操作前,应首先详细阅读说明书,或在对本仪器熟悉的人员指导下进行操作,以免产生不必要的疑问。

2.仪器使用必须符合额定使用条件:环境温度:0-40℃;相对湿度20-80%PH;大气压强:86-106Kpa。

3.仪器应在技术指标规定的环境中工作,仪器特别是联接测试件的测试导线应远离强电磁场,以免对测量产生干扰。

4.应选择合适的电压量程档,在测量过程中不允许调节测量电压。

5.被测电容器的正负数一定要正确联接。

6.对食品通电检查和校准时,注意调整管BUS13A(BU508A)的外壳是带电的,高压大电容两极上也是带电的,应注意以防触电。

7.仪器切断电源后,高压在电容上的高电压需几分钟放完。

8.对仪器进行更换元件时,注意将电源插头拔下,以防止触及电源开关而触电。

9.仪器在接通电源之前,应将电压调节旋钮向左旋至最小,工作选择按钮置于放电位置,否则电压输出接线柱与外壳间有极化电源输出,会使连接测试夹具时触电。

10.在使用仪器过程中,转换电压量开关时,注意要将电压调节旋钮左旋至最小,以免电压受冲击而损坏。

11.严禁各类腐蚀性物品接触设备,关机后必须切断电源。

2024年电解电容漏电流测试仪安全管理规定(2)____年电解电容漏电流测试仪安全管理规定第一章总则第一条目的和依据为了保证电解电容漏电流测试仪的安全使用和管理,预防事故的发生,制定本规定。

本规定依据《中华人民共和国安全生产法》等相关法律法规制定。

第二条适用范围本规定适用于一切电解电容漏电流测试仪的生产、销售、使用单位及相关人员。

第三条安全管理原则电解电容漏电流测试仪的安全管理应遵循以下原则:1. 安全第一,预防为主;2. 综合治理,多措并举;3. 职责明确,责任到人;4. 法规合规,标准一致。

电解电容漏电流测试仪安全管理规定范本(2篇)

电解电容漏电流测试仪安全管理规定范本(2篇)

电解电容漏电流测试仪安全管理规定范本一、前言本安全管理规定旨在规范电解电容漏电流测试仪的使用和管理,确保工作人员的人身安全和设备的正常运行。

各单位应严格遵守本规定,加强对测试仪的操作培训和安全知识教育,以避免意外事故的发生。

二、测试仪的安全操作规范1. 使用前准备1.1 检查测试仪的外观是否完好,无损坏、裂纹或其他影响安全的问题。

1.2 检查测试仪的电源线是否磨损或老化,必要时进行更换。

1.3 检查测试仪的接地线是否正常连接,并确保接地线处于可靠接地状态。

2. 使用过程中的安全操作2.1 在使用测试仪前,应将其放置在干燥、通风良好的地方,远离易燃物品和腐蚀性化学品。

2.2 在使用测试仪时,应穿戴好防静电服、防静电鞋和防静电手套等防护用品,以防止静电对测试结果的影响。

2.3 在测试仪操作过程中,应严禁吸烟、饮食或使用手机等分散注意力的行为。

2.4 在测试仪操作过程中,应严禁将手指或其他物体插入测试仪的插座或指示灯等部位,以避免触电或其他伤害。

2.5 在测试仪操作过程中,应保持仪器的干燥和无尘状态,避免因灰尘或水汽进入测试仪而影响测量结果或引发故障。

2.6 在测试仪操作完毕后,应切断电源并将测试仪贮存于安全的地方,避免被未经培训的人员随意触碰或操作。

三、测试仪的安全维护规范1. 定期检查与维护1.1 每次使用测试仪前,应对其进行外观检查,确保无明显的损坏或松动情况。

1.2 每月至少一次,对测试仪的电源线进行检查,查看是否磨损或老化,必要时进行更换。

1.3 每季度至少一次,对测试仪的接地线进行检查,确保接地线连接正常,并进行必要的接地测试。

1.4 每半年至少一次,对测试仪进行全面性能检测,包括测量准确度、稳定性和反应速度等。

2. 损坏或故障处理2.1 若发现测试仪有明显的损坏或松动情况时,应立即停止使用,并联系专业维修人员进行维修处理。

2.2 若测试仪出现故障或不正常情况时,应立即停止使用,并联系专业维修人员进行检修处理。

漏电流测试仪操作指引_1

漏电流测试仪操作指引_1

文 件 名

YD2611D 电解电容漏电流测试

生效日期 页码
2/3
1. 目的:
为YD2611D 型电解电容漏电流测试仪提低指引,以确保安全、有效、符合规范要求 。

2. 范围:
适应于YD2611D 型电解电容漏电流测试仪操作作业。

3. 权责:
IQC :来料检验之验证。

4、定义:无
5. YD2611D 型电解电容漏电流测试仪面板功能及测试操作步骤:
仪器前面板图:
1.电流显示;2.量程显示;3.电压显示;4.合格指示5.清零健;6.讯响键;7.时间设置拔盘;8电流设置拔盘;
9.自动键;10.状态键;11.锁定键;12.电压调节旋钮;13.电源开关;14.测试端;15;接地柱; 6.操作步骤;
6.1 ;开启电源开关,通过电压调节按钮将电压调至所需电压.
6.2;选择合适的漏电电流值,根据产品需求,通过电流预置的BCD 拔盘将漏电流设定值输入仪器,仪器将自动选择 合适的量程;
1
2
3
4
5
6
7
8
9
10
12
13
1
11
15
-。

漏电测试仪操作规范

漏电测试仪操作规范
6.设定充电时间,固定为一分钟(显示600)。
7.设定电流极性,若容量小于4.7uf时,电流极限设定为302,若容量超过4.7uf时,则运用公式:电流极限=0.01*最大耐压值*容量*10³
例如:一个电容为10uf,耐压为50V的电容
电流极限=0.01*50*10*10³=5.0*10³因此电流极限的输入值为503
一、检查设备保养状况:漏电流测试仪器表面清洁,外观结构无破损。
二、测试方法
1.接通漏电流测试仪器电源。
2.将电源开关置于“ON"状态。
3.连接数据线,使仪器与测试夹具正确连接并导通。
4.依先后顺序按下“放电”→“清零”→“启动”按钮,当显示“OPC”时再按一下清零按钮。
5.旋转“电压调节”旋钮,使仪器的电压与测试电容标识的电压相吻合。
8.按下“启动”按钮,此时仪器处于充电状态,充电电指示灯亮,冲电测试完(带“----”的一端为负极)插入测试治具,观察其显示状况,如显示“PASS”则为OK品,显示“FAIL"则为NG品。
10.测试完毕,关闭电源。
注意:1.电源电压220V 2.设定的电压不能超过测试容量的最大耐压值。
3、测试时,正负极性要与测试治具一致,否则会烧坏电容。4.每次开机测试前一定要放电一次。
制作
刘兴伍
审核
周晓军
批准

泄漏电流测试仪操作规范2(1)

泄漏电流测试仪操作规范2(1)

作业文件泄漏电流测试仪操作规范页数第1页,共1页1 操作方法:1.1 .接通电源:确定“电压调节”旋钮已置“0”位,然后打开电源开关。

1.2 设定“漏电流值:调节漏电流预置电位器将泄漏电流预置在所需值。

1.3 选择好测试电阻1750Ω或1000Ω。

1.4 按下启动开关调节输出出电压至所需测试电压后复位。

1.5 将被测件插上测试端并启动进行测试,分别测试L或N相,取测试的泄漏电流值大的一个既为所被测件的泄漏电流。

1.6 定时测试,将定时开关置在定时位置,调节定时拔盘开关,设定所需的定时时间,然后按下启动开关,并调节电压调节旋钮使输出电压至所需值。

1.7 手动测试:将定时开关置在定时位置,按下启动开关即可。

1.8 在测试过程中,如果检测到的漏电流值超过设定的漏电流预置时,仪器会自动报警并切断输出电压。

这时只要按下复位开关即可,仪器重新回到待测状态。

1.9 测量中发现仪器出现故障时,应立即切断电源,待排除故障后方可操作。

同时,应把从上次校验仪器以来所检验的产品全重新检验。

1.10 不合格品在测试完毕后应立即送回相应工位返工。

1.11 测试完毕,应将仪表归零,然后及时切断电源,以防止非专业操作人员操作该仪器。

注:泄漏电流测试测量是带电进行测量的,被测电器外壳是带电的,因此测试人员必须十分注意操作规程编制:审核:批准:作业文件电子元器件分析仪操作规范页数第1页,共1页1 开机预热:1.1 插上电源插头,打开电源开关,预热10分钟,待机内达到热平衡后,进行正常测试。

2测量条件的选择:2.1 频率:按“频率”键,依规格书要求选择频率(100HZ、1KHZ、10KHZ),无要求时,按下表选取。

(因本仪器不提供120HZ的频率,当测量条件为120HZ时,近似选100HZ)。

2.2 等效方式:按“方式”键,依规格书选择串联和并联。

当规格书无要求时,依以下原则选择:一般地,对于低值阻抗元件使用串联等效电路,反之,则使用并联等效电路。

电解电容漏电流测试仪操作规程通用版

电解电容漏电流测试仪操作规程通用版

操作规程编号:YTO-FS-PD316电解电容漏电流测试仪操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards电解电容漏电流测试仪操作规程通用版使用提示:本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理,通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态,从而达到安全生产和减少隐患的效果。

文件下载后可定制修改,请根据实际需要进行调整和使用。

一、测试前注意事项在接通电源线前应关掉电源开关,并将调压旋钮逆时针方向调至最低端。

如果220V电源的地线接地性能不良,应将仪器前面板的接地柱妥善接地。

二、操作步骤1.接通电源,调节测试电压。

通过电压调节旋钮将电压调至所需电压。

2.选择合适的漏电流值,根据产品的要求,通过电流预置的BCD 拨盘将漏电流设定值输入仪器,仪器将自动选择合适的量程。

3.选择充放电时间,根据电容量大小将充电时间放电时间置于适当的值上,通过二位BCD 拨盘设置。

4.开机后充电状态灯闪烁,是等待充电的标志,当仪器选择自动测试状态(即自动开关左边的状态灯被点亮)此时接上电容(注意电容极性不可接反),仪器将自动转入充电状态。

充电结束后,自动转入测试状态。

显示第一次的漏电流采样数据,仪器自动设置锁定有效,2 秒钟后自动转入放电状态,放电定时结束后,仪器自动转入等待充电状态。

自动测试一个循环结束。

5.如果仪器处于非自动状态,锁定处于有效状态。

电解电容漏电流测试仪安全管理规定(4篇)

电解电容漏电流测试仪安全管理规定(4篇)

电解电容漏电流测试仪安全管理规定电解电容漏电流测试仪是一种用来测量电容器的漏电流的仪器。

由于其涉及到电流和电压,使用中需要注意安全问题。

以下是电解电容漏电流测试仪的安全管理规定:1. 使用前应仔细阅读使用说明书,并严格按照说明书的要求进行操作。

2. 使用时应戴上绝缘手套和绝缘鞋,并确保工作区域无水、无湿润。

3. 在进行任何操作前,应确认电源已经切断,以避免触电的风险。

4. 使用设备时,不得携带金属物品,以防止电流通过身体导致触电。

5. 不得将测试仪放置在易燃、易爆的环境中,以避免引发火灾或爆炸。

6. 使用时应注意周围的温度,确保仪器正常工作,并避免过热。

7. 不得将电线和设备接触到任何可导电的液体或物体上,以防止短路和触电的危险。

8. 在测试完成后,及时关闭电源,并将测试仪放置在安全的地方,避免落地或碰撞。

9. 定期检查测试仪的电源线和外壳是否有破损或漏电的现象,如发现问题应及时进行维修或更换。

10. 未经专业人士或经过培训的人员不得拆卸、修理或更换仪器内部零部件。

以上是电解电容漏电流测试仪的一些安全管理规定,使用时应严格遵守,以确保使用过程中的安全性。

此外,还应注意及时更新相关安全知识,以便能够应对各种安全风险。

电解电容漏电流测试仪安全管理规定(2)电解电容漏电流测试仪是一种广泛应用于各类电子产品生产线以及电气设备维修领域的测试仪器。

为了保障人员的安全和设备的正常运行,对电解电容漏电流测试仪的安全管理有着严格的规定。

以下为电解电容漏电流测试仪安全管理的一些建议和规定,详见如下:一、设备选择与购买:1.选购电解电容漏电流测试仪前,应对供应商的资质、信誉、售后服务等进行调查评估。

2.电解电容漏电流测试仪的型号和规格应根据实际需要进行选择,需考虑测试对象的性质、尺寸等因素。

二、设备安装与调试:1.电解电容漏电流测试仪应安装在通风良好、湿度适宜的地方,远离易燃、易爆物品,并避免阳光直射。

2.设备安装时应参照厂家提供的安装说明进行操作,确保设备安全可靠。

医用泄漏电流测试仪操作保养规程

医用泄漏电流测试仪操作保养规程

医用泄漏电流测试仪操作保养规程一、前言二、操作规程1.仪器检查在使用医用泄漏电流测试仪之前,必须仔细检查仪器的外观是否完好无损,插头是否干净,电源线是否正常,以及仪器的连接线和电极是否损坏。

如有发现异常情况,应及时进行维修或更换。

2.仪器连接将医用泄漏电流测试仪的电源插头插入电源插座,然后将测试仪的电极连接线插入需要测试的医疗设备的相应插座,确保连接牢固可靠。

3.测试准备打开医用泄漏电流测试仪的电源开关,待仪器自检完成后进入正常工作状态。

此时,选择合适的测试模式和测试参数,可根据具体的医疗设备和测试需求进行选择。

4.进行测试按下测试仪上的测试按键,开始对医疗设备进行泄漏电流测试。

在测试过程中,可观察测试仪上的指示灯和显示屏,以判断测试结果是否正常。

同时,还需注意观察医疗设备的运行情况,如有异常应立即停止测试。

5.保存测试结果测试完成后,记录测试结果,并将测试仪上的测试数据导出或保存到电脑或其他设备上,以备后续分析和比对。

6.断开连接测试完成后,应首先断开医用泄漏电流测试仪与医疗设备的连接,然后再将测试仪的电源插头拔掉,确保安全。

三、保养规程1.定期检查每个月对医用泄漏电流测试仪进行一次外观检查,检查仪器的外壳是否完好,仪表盘是否清洁,连接线和电极是否损坏。

如发现异常情况,应及时进行维修或更换。

2.清洁保养每次使用后,应将医用泄漏电流测试仪进行清洁,使用软布轻轻擦拭仪器的外壳和显示屏,确保不受灰尘、水滴等污染物的影响。

同时,还需定期清洁仪器的连接线和电极。

3.保持干燥4.防止碰撞5.定期校准每年进行一次医用泄漏电流测试仪的校准,以确保测试结果的准确性和可靠性。

校准过程中,应详细记录校准操作和结果,并保留校准证明文件。

四、结语医用泄漏电流测试仪是医疗设备的重要测试工具,正确的操作和有效的保养对保障医用泄漏电流测试仪的正常工作和安全可靠性至关重要。

希望本文所列操作保养规程能为用户提供参考,确保医用泄漏电流测试仪的正常使用和保养。

电路测试仪操作保养规程

电路测试仪操作保养规程

电路测试仪操作保养规程前言电路测试仪是一种用于检测电路性能的设备。

使用电路测试仪可以检测电路的电压、电流、阻抗等参数,以确保电路正常工作。

本文将介绍电路测试仪的操作和保养规程。

操作规程1. 准备工作在使用电路测试仪之前,需要进行一些准备工作:1.检查电路测试仪的电源线、探头等部件是否完好无损;2.对电路测试仪进行初步检测,确保其功能正常;3.确认测试对象的电压范围,并选择合适的测试模式。

2. 测量在进行电路测试时,需要注意以下几点:1.接线:测试前,需要将电路测试仪的探头正确接入测试对象的正负极,并确保接触良好;2.选择合适的测量范围:在进行电压、电流、阻抗等测试时,需要根据测试对象的电参数范围,选择合适的测试模式;3.测量时间:在进行测量时,需要持续一段时间,以确保测量结果可靠。

3. 测量结果处理测量结束后,需要对测试结果进行处理:1.统计测量结果:对测试结果进行统计和收集,以作为后续分析和决策的依据;2.分析测量结果:对测量结果进行分析和比较,找出异常值,确定故障原因;3.制定处理方案:根据测量结果和分析,制定处理方案。

保养规程为了确保电路测试仪的精确度和可靠性,需要进行定期保养:1.清洁:定期对电路测试仪进行清洁,以防止灰尘等杂质影响测量精度;2.维护:定期检查电路测试仪的各项性能指标,对异常值及时进行处理;3.校准:定期对电路测试仪进行校准,以确保测量精度和准确度;4.存放:在长时间不使用电路测试仪时,需要将其存放在干燥、通风、防尘的环境中,以确保其正常运作。

结论电路测试仪是一种非常重要的测试设备。

为了确保测量的可靠性和准确性,需要按照操作规程进行测量,并对其进行定期保养。

只有这样,才能保证电路测试仪的长期可靠工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5.4至少每年一次由国家计量局对仪器全性能外校一次。
6.相关记录报表。
《检测设备点检记录表》
4.3.7测试过的.1仪器须存放在干燥,通风场所,严禁寄放于潮湿、雨淋或阳光直接暴晒,尽量避免和远离强磁场环境中,特别在对元件测量时。
5.2每次用完仪器,应先关闭仪器电源开关,把电源插头拔下,并用柔软干布抹擦仪器外表,特别注意测量夹具保持清洁、防尘。
5.3至少每周一次用湿布或温和清洁剂清洁仪器外表,禁止使用研磨剂及溶剂、腐蚀性化学品。
3.2本仪器维护责任人,或经仪器维护人授权人方可对本仪器进行调校。
4.操作方法及步骤:
4.1安装测试副件:
根据测试件,选用合适之测试夹具或测试电缆,选用测试电缆应保证:红色线接正极输出;黑色线接负极输出。
4.2开启电源:
在保证电源已良好地与本仪器连接情况下,将面板电源开关按至“ON”,显示窗口会有数字显示。预热10分钟。
4.3.4漏电流设置:在“电流预置”处设定测试漏电流的上限,设置方法与4.3.3时间设置方法一样,前面两位数“I”有效数字,第三位数“n”则是nA(及有效数)后面的倍数,如测试产品的漏电流为15nA,设置方法为前两位数为15,而第三位数为0;若测试产品的漏电流为15uA,设置方法为前两位数为15,而第三位数为3,即:15×103nA
YD2611D型电解电容漏电流测试仪操作及保养规程
编制
文件编号
校核
版次
A
审批
生效日期
1.目的:
为能正确、安全地使用本仪器,并使本仪器发挥最大效能,保证本仪器或被测量元器件在过程中不受损坏,和操作人员的安全。
2.适用范围:
YD2611D型电解电容漏电流测试仪的使用,保养及调校。
3.职责/职限:
3.1持有相应上岗证、IQC或经本仪器维护责任人许可的人员方可使用(操作)本仪器。
4.3.5调节电压:在“电压调节”处调节测试电压,通常测试时是用1.5倍额定电压,如47 uA/10V的电解电容,在调节时需要把电压调为10*1.5即15V。调节钮向右为增加电压,向左为降低。
YD2611D型电解电容漏电流测试仪操作及保养规程
编制
文件编号
校核
版次
A
审批
生效日期
4.3.6插上被测电容,注意:电容的正极接测试座红色线(正极),负极接黑色线端(负极),不可接反。否则电容会被充爆伤到人!
4.3测试方法:
4.3.1打开电源,按下去为“ON”;按出来为“OFF”。
4.3.2在“功能选择”里选择“自动”。
4.3.3在“选择设置”设置测试时间:“T1”两位数的单位为秒;“T2”为秒的倍数。如:测试时间为30秒,设置方法为:T1为30,T2为0;如测试时间为120秒,设置方法:T1为12,T2为1。
相关文档
最新文档
