耐压测试仪操作指导书
耐压测试仪操作指导书
耐压测试仪操作指导书1000字
耐压测试仪是电子测试仪器的一种，可以用来测试高压设备和产品
的耐压强度。
以下是耐压测试仪的操作指导书：
一、启动测试仪器
1、打开测试仪电源开关，此时测试仪器开始供电。
2、将测试仪器连接到待测产品或设备上，确保连接牢固。
3、打开测试仪器的仪表面板，将测试仪器设置到正确的测试模式。
4、检查仪表面板上的指示灯和数字显示屏，确保测试仪器正常工作。
二、设置测试仪器参数
1、根据需要调节测试仪器的电压和电流设置。
2、选择适当的测试时间和结束条件。
3、选择测试模式，如AC、DC等。
三、开始测试
1、按下测试按钮，测试仪器开始输出电压。
2、观察待测产品或设备上的电流表和电压表，确保电压和电流达到
目标值。
3、等待测试结束。
四、分析测试结果
1、观察测试结果，判断产品或设备是否符合测试标准。
2、如测试结果不符合标准，检查测试仪器和待测产品或设备的连接
是否正常。
3、根据测试结果进行必要的调整或更改。
五、关闭测试仪器
1、关闭测试仪器的电源开关。
2、断开测试仪器与待测产品或设备的连接。
3、清除仪表面板上的测试数据记录。
以上是耐压测试仪的操作指导书，需要使用者仔细阅读和操作，以确保测试结果的准确性和安全性。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订内容审核批准北京能高自动化技术股份有限公司Beijing Nego Automation Technology Co.,Ltd一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。
二、范围北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。
五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。
（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。
（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：（四）测试说明1、将绝缘耐压测试仪器后板机壳之接地端子接地；2、以逆时钟方向将「电压调整旋钮」转到最低电压位置；3、按下电源开关，将电源开关切至的位置；4、将按键「AC/DC」切在即选择交流工频耐压测试，切在即选择直流耐压测试；5、将按键「SETTING CURRENT/ARC切在的位置（调整档位）；6、将RANGE打到实际测量标准下所要求电流的档位，如不确定，在测试时应按照由小至大的顺序调整，以提供有效的保护；7、将按键「I SET/ARC SET」切在据面板显示调整CURRENT旋钮（漏电流设定）；8、将按键「I SET/ARC SET」切在据面板显示调整ARC旋钮（电弧设定）；9、将按键「SETTING CURRENT/ARC」切在的位置（测试档位）；10、将按键「TIMER」切在的位置，对照面板的TIMER显示值，跟据测试所需调整TIMER的旋钮；或将按键「TIMER」切在的位置，即不选用定时器；11、将测试线从RETURN端子连接到被测设备上；12、将红色高压测试棒的插接端子插入「高压输出端子」，并且将另一端连接到被测设备；13、按「START」一次，画面显示STBY(STAND BY，准备开始)；14、再按「START」开始测试，测试时红色警告灯会持续闪烁；15、调整「电压旋钮」使面板的电压显示值升至测试所需值，调整幅度匀速，应保持在200V/s左右；16、定时时间到后若待测物通过测试，则面板的PASS灯会亮起；17、若没有通过测试，则面板的FAIL灯会亮起，蜂鸣器开始鸣叫，此时将高压棒自被测体上移开，并按「RESET」可以使蜂鸣器及FAIL灯关闭，并且回到初始状态。
耐压测试仪点检作业指导书
耐压测试仪点检作业指导书一、目的：文件编号：YXD-WI-PZ-011版本：A0
页面：第1页共1页
日期：2009-01-01
为确保仪器各项功能的正常，以满足被测试产品符合规定的要求。
二、范围：
适用于本公司耐压测试仪。
三、程序
1.高压测试仪在每次使用之前要预热五分钟，开始使用前进行设备功能点检。
2.把耐压测试仪与一个标准电阻（ 300k Ω /30W）进行串联，漏电电流设置为 10mA，然后把测试电压从
0V 逐渐调制到 3000V，对高压测试仪进行检查，具体见下表：
电压值漏电流现象判定备注
如报警符合要求
≥ 3000V10mA
不报警不符合要求追溯已检测产品
不报警符合要求
＜ 3000V10mA
如报警不符合要求追溯已检测产品
（1）如发现运行检查中出现不符合现象，须追溯到上次已检测的产品，并将仪器校准后，重新对产品进行检测，并保留相关记录；
（2）对高压测试仪进行运行检查需保留相关记录，并执行《质量记录控制程序》的有关规定。
3.高压测试仪点检在每天上午、下午、加班开机使用前点检一次，并做好记录。
4.如果高压测试仪在点检过程中，没有发出长鸣警报声和产品超漏指示灯不长亮，证明高压测试
仪发生故障。
5.发生故障后，应及时停止使用，进行隔离，并加贴“暂停使用”字样标志，同时通知工程部进行检
修，送国家认可计量检测机构校验。
6.及时将上一次点检到本次点检之间所有已检测过的产品追回，同时换用其他经外校合格的高压
测试仪，点检合格后投入使用，重新对追回之产品进行抗电强度测试。
四、相关记录：
点检记录
制定：审核：批准：。
耐压测试仪操作指导书 CC2672C
4.9拆除实验电路或被测物，拔掉仪器高压测试线，拆除测试夹具，整理实验仪器和实验平台。
5.0注意事项
5.1本仪器输出高压，因此所用的电源必须有良好的接地，使用之前检查用电安全。
5.2使用人员应戴绝缘手套，脚下垫绝缘皮垫，以防电击。
5.3仪器测试端和被测物体的地线应良好连接，否则被测物体带有高压，可能发生意外事故。
4.5使用夹具时，正确连接夹具电路，被测物应可靠夹装。
4.6按“启动”按钮，“测试”灯亮，然后将电压调节到需要值并加载于被测物上，测试完成后按下“复位”键，切断输出高电压。如果被测物漏电流大于参考值，仪器则自动切断输出电压，并发出“超漏”报警，超漏指示灯亮，按“复位键”即可清除报警信号。
4.7在定时自动测量时，时间到了则仪器自动复位，出现报警可以按“复位键”清除。
耐高压测试仪作业指导书
1.0目的
指导测试室各相关人员对耐高压测试仪的使用，以及保证仪器的安全性。
2.0范围
CC2672C耐高压测试仪。
3.0责职
测试人：须严格按此实验方法进行操作，实验室人员负责设备维护保养。
4.0仪器操作步骤
4.1确认输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF位置，确认接地可靠。
5.8万一发生紧急情况，应该立即切断电源，拔出高压测试线。
制定：审核：批准：日期：
5.4开机前必须将“电压调节”旋钮逆时针旋到“0”位置，打开电源后，要按下“复位”，使输出电压断
开，测试灯不亮。
5.5在按下电压量程转换之前，要保证仪器处于“复位”状态，否则会损坏仪器。
5.6当仪器在启动状态或测试高压未释之前，绝对不能触及被测物，测试线或者高压测试端。

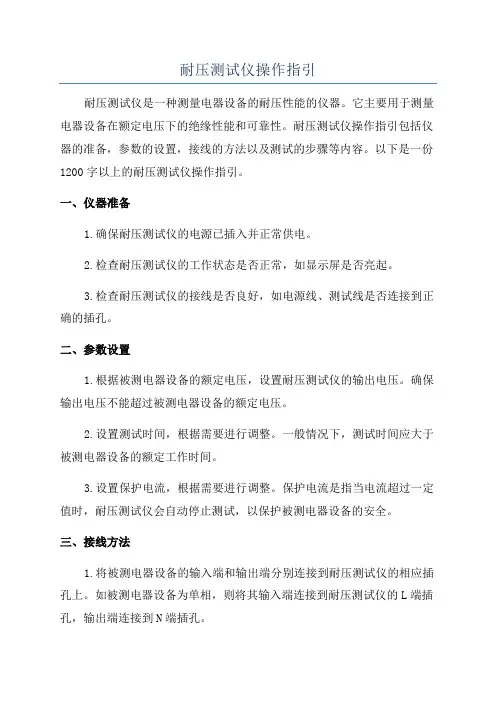

耐压测试仪操作指引
耐压测试仪操作指引耐压测试仪是一种测量电器设备的耐压性能的仪器。
它主要用于测量电器设备在额定电压下的绝缘性能和可靠性。
耐压测试仪操作指引包括仪器的准备，参数的设置，接线的方法以及测试的步骤等内容。
以下是一份1200字以上的耐压测试仪操作指引。
一、仪器准备1.确保耐压测试仪的电源已插入并正常供电。
2.检查耐压测试仪的工作状态是否正常，如显示屏是否亮起。
3.检查耐压测试仪的接线是否良好，如电源线、测试线是否连接到正确的插孔。
二、参数设置1.根据被测电器设备的额定电压，设置耐压测试仪的输出电压。
确保输出电压不能超过被测电器设备的额定电压。
2.设置测试时间，根据需要进行调整。
一般情况下，测试时间应大于被测电器设备的额定工作时间。
3.设置保护电流，根据需要进行调整。
保护电流是指当电流超过一定值时，耐压测试仪会自动停止测试，以保护被测电器设备的安全。
三、接线方法1.将被测电器设备的输入端和输出端分别连接到耐压测试仪的相应插孔上。
如被测电器设备为单相，则将其输入端连接到耐压测试仪的L端插孔，输出端连接到N端插孔。
2.将接地线连接到被测电器设备的接地端，并将另一端连接到耐压测试仪的地端插孔上。
接地是为了保证测试的安全性和准确性。
四、测试步骤1.打开耐压测试仪的电源，待其正常启动后，将被测电器设备接通电源。
2.调整耐压测试仪的输出电压，使其等于被测电器设备的额定电压。
3.设置测试时间和保护电流，并确保参数的正确性。
4.按下“开始”按钮开始测试，耐压测试仪会自动给被测电器设备施加额定电压，并进行测试。
5.在测试过程中，注意观察被测电器设备的工作情况，如有异常现象或异常声音，请立即停止测试，并检查设备的连接情况。
6.测试完成后，耐压测试仪会自动停止，显示测试结果。
记录测试结果，并按需要进行后续处理。
五、注意事项1.在操作耐压测试仪之前，应先阅读并理解仪器的使用手册，熟悉仪器的功能和操作方法。
2.严格按照被测电器设备的额定电压和额定工作条件来设置测试参数，避免超压或超负荷情况发生。
耐压测试作业指导书
工序名称页次第1页 共1页工 具版本V1.0编 制审 核批 准日 期日 期日 期生效日期文件编号：成品耐压（电介质强度）测试产品名称:成品安全检测RK2671/耐压测试仪&锡纸（20c㎡)◆ 作业步骤：人员配置1耐压测试作业指导书1.被测试的产品必须是组装成成品，各部件都连接在一起，不可以是半成品或未组装完成产品。
2.测试过程中，注意仪器正负夹头碰撞造成产品掉漆/刮伤等质量问题。
◆ 注意事项：步骤一:1.点击耐压测试仪黑色圈中的黑色电源“开关”POWER，打开电源。
2.按下第二个黑色圈中红色复位按扭/RESET 复位。
3.确认箭头指示的电压调节按扭为归零状态。
如图中箭头所示向左旋转！4.确认定时器设置的时间为65S(如图中65的绿色字体）。
（如图一所示）步骤二:（测试网电源和保护接地可触及金属部件之间强度/1500V ）1.将产品电源插头插入测试仪高压输出对应的排插孔。
2.将测试仪的负极线（黑色线）夹在支臂与加热器处的金属表面。
（如图二所示）步骤三:1.按下绿色开关STARTUP/开始测试，并确认显示屏测试字体变红。
2.同步用手调节电压旋扭到1.5KV+/-0.02KV 。
3.等待定时器到0时，仪器自动停止，且仪器无报警，表示测试“OK”。
（如图三所示）步骤四：（测试网电源和未保护接地的外壳部件之间强度/4000V ）1.在产品外壳粘上一张在规格要求内的锡纸，并把测试负极线夹在锡纸上。
2.按照<图三>第一步启动测试仪。
3.用手调节电压旋扭到4.0KV+/-0.02KV 。
4.等待定时器到0时，仪器自动停止，且仪器无报警，表示测试“OK”。
（如图四所示）测试过程。
耐压测试仪 作业指导书
耐压测试仪作业指导书【1】修改记录报送部门：经理会抄送部门：技术部、生产部、质管部一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保产品质量。
二、范围操作YD2673A耐压测试仪测试公司产品的全过程。
三、权责一）生产部1、负责耐压仪的使用操作、日常维护及保养。
二）质管部1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。
三）技术部1、负责拟制、修订本规程。
四、操作要求1、本设备的维护保养由专人负责，操作人员需培训合格才能上岗。
2、由于本设备操作产生高压，生产部应设置专用的高压区，地上应铺设绝缘垫，并设置高压警示标志。
3、操作人员上岗前应做好绝缘防护，应配带绝缘手套。
五、操作规程：一）工前准备：1、按照调试规程或检验规程准备仪器备件；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物；4、确认已做好绝缘防护，配带绝缘手套，二）连接待测板件或设备：1、确定电压表指示为0，测试灯熄灭；2、连接好接地线；3、接入待测板件或设备。
三）测试：1、将调压旋钮逆时针调到头，关掉仪器电源时控开关；2、接通电源，将电源开关打开，开关内灯应亮；3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置“AC/DC”开关至所需要的电压种类。
AC为交流档，DC为直流档；4、设置“切断电流”量值，根据调试或检验规程对被测产品的要求设置切断电流量程，选择测试电流的调节范围，按下设置/测量转换开关，调节电流设置旋钮，设置切断电流值，然后松开设置开关，置测试位置。
5、如需时控，根据调试或检验规程的要求设定所需要的测试时间。
通过两位BCD拨盘来设置测试时间。
6、被测试产品的一端连接与高压输出孔，如选择的电压为AC，则应选用AC高压输出孔，如选择的电压为DC，则应选用DC高压输出孔，另一端连接于被测端（COM）。
7、按启动开关，则测试指示灯亮，顺时针调节调压旋钮，输出测试电压逐渐升高，直至调节到所需要的电压值为止。
耐压测试仪操作指导书
使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。
二、使用范围
公司相关的绝缘耐压材料。
测试电压：0—5KV 电流：0—2OmA
显示范围：可分为手动和自动两种方式，手动可任调时间自动0—6OS
三、使用步骤：
3.1插上电源，按下电源开关，数字显示器有显示，测试仪工作。
3.2将被测物夹在测试仪探测夹子上（有正负极）。
3.3按下“启动”键测试灯亮、旋转“电压调节”调至预期规定测试的电压值、合格及测试灯不跳
变，不合格则“超漏”灯亮表明漏电流过大。
3.4测试完毕后按下“复位”键方可取下被测物体。
3.5如使用自动测试先调节好测试时间范围：0—60S,然后按下“定时”键测试步骤同前三项。
3.6如需使用预置漏电流测试则先按下测试/预置按键，旋转“预置调节”即可范围为0—2OmA
3.7不允许被测物带电测试。
3.8测完后一切归位。
制定: 审核: 批准:。
耐压测试仪作业指导书
耐压测试仪作业指导书一、介绍耐压测试仪是一种仪器设备，用于测试电气设备在额定电压下的耐压性能。
本文档将为操作员提供详细的操作指导，以确保正确使用耐压测试仪并保障操作人员的安全。
二、操作准备1. 确保工作环境干燥、清洁，远离可燃物品。
2. 检查耐压测试仪的外观是否完好，无损坏和松动的零部件。
3. 将耐压测试仪插上电源，并将电源线连接到正确的电源插座。
4. 仔细阅读耐压测试仪的用户手册，了解仪器的功能和操作步骤。
三、操作步骤1. 将待测试的电气设备正确连接到耐压测试仪，确保连接牢固和正确。
2. 打开耐压测试仪的电源开关，并选择合适的测试电压。
3. 调整测试电压至设定值，并等待仪器稳定。
4. 确保待测试的电气设备与地线连接良好。
5. 按下开始测试按钮，测试仪器开始进行耐压测试。
6. 观察测试过程中的指示灯和显示屏，确保测试正常进行。
7. 测试完成后，关闭测试仪器的电源开关。
8. 从耐压测试仪上拆卸待测试的电气设备，注意操作时防止触电。
四、安全注意事项1. 在操作耐压测试仪前，请确保操作人员已经接受过相关培训并熟悉仪器的操作流程。
2. 在测试过程中，严禁将手指或其他物品插入测试仪器内部。
3. 禁止使用有潮湿手的人员操作耐压测试仪。
4. 确保耐压测试仪的电源线不会被踩踏或绊倒。
5. 提示测试人员必须保持警觉，确保测试过程中没有任何异常情况。
6. 禁止在工作现场吸烟或使用其他易燃物品。
7. 在测试过程中如有异味、冒烟或其他异常情况，应立即停止测试，断开电源并与维修人员联系。
五、维护与保养1. 每次使用后，将耐压测试仪的电源线拔出并清洁仪器外部。
2. 定期检查耐压测试仪的外观，如有损坏或松动的零部件，应及时修复或更换。
3. 如发现测试仪器的测试结果异常或显示不准确，应立即停用并联系维修人员进行维修或校准。
六、故障排除如在操作耐压测试仪时遇到以下问题，请参考以下排除方案：1. 仪器不能正常开机：检查电源是否连接正确，电源插座是否通电。
WB2671A耐压测试仪操作规范
3.4.3连接或拆卸被测试品时，必须保证高压输出为“0”及在“复位”状态。
3.4.4测试时，仪器接地端与被测体要可靠连接，严禁开路。
3.4.5用于直流测试时注意电压极性。
3.4.6检测为不合格的仪器应停止检测并退回实验室送相关单位进行计量，2小时内检测的产品或元器件应用合格仪器重新测试。
3.3仪器测试结束
3.3.1仪器测试结束应将电压调节旋钮逆时针旋到底，然后关闭电源，拔下电源插头以防雷击。
3.3.2整理测试仪器和工作台，做好6S工作
3.4.仪器使用注意事项
编制
审核
批准
发行日期
文件类型
仪器名称
资料编号
版次
页次
仪器作业指导书
耐压测试仪
2/2
3.4.1仪器工作环境：相对湿度≤75%RH，温度0～40℃
3.2.2设定漏电流报警所需值。按下预置开关。选择需报警电流量程档。调节漏电流预置电位器到所需报警值（看漏电流表），再弹起预置开关。
3.2.3手动测试：将定时开关设到“关”的位置，在确定电压表指示为“０”，测试灯熄灭的状态下将高压棒接上被测物体，并把接地夹连接好（连接方法：镇流器在输入和输出端连接成的整体与外壳之间接线，元器件在引脚与引脚，引脚与外壳之间接线）。按下启动钮，测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值（按产品及元器件相应检验规范要求），按规定测试时间（按产品及元器件相应检验规范要求）进行测试，测试完毕后，切断高压输出，测试灯灭，此时被测物为合格。如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时报警、超漏指示灯亮或者仪器没有发出报警声，但测试时产品存在严重拉弧现象，此时被测物为不合格，按下复位键，消除报警声，将不合格试品放入不合格框内，继续测试重复上述动作。
耐压测试仪操作指导书 Microsoft Word 文档 (2)
1.目的：为了确保能正常使用并维护该仪器.2.适用范围：适用於LK2672C型号的耐压测试仪.3.操作方法：3.1：将电压调整旋钮逆时针调到头.3.2：关掉仪器电源开关.3.3：将机器AC电源插头插入220V AC电源.3.4：将电源开关按至“开”位置.3.5：设置“AC/DC”开关至所需要的电压种类，开关置於AC位置，则采用交流电压测试；置於DC位置，采用直流电压测试.3.6设置漏电流报警值，用户根据被测试产品的要求选择漏电电流档位及设置漏电流报警值，设置时，需将测试/预置开关按置开关按至预置位置.3.7：如果要设置时间控制，根据测试要求设定所需要的测试时间，且将定时开关按至开位置，无需时控，将定时开关按至“关”位置.3.8按启动开关，则高压指示灯亮，且有高压输出.3.9：顺时针调节调压旋钮，输出测试电压逐渐升高，直至调节到你所需要的电压值为止.3.10：被测试产品的一端连接於高压输出孔，另一端连接於被测接地端，如果选择的电压为AC，则应选用AC高压输出孔；如果选择的电压为DC，则应选择用DC高压输入孔，不可混乱.3.11：测试时，需将测试/预置开关按至“预置”位置，被测试产品中电流超过设定值，则测试电压被切断，同时产生报警声，报警指示灯亮，这种情况下，被测试产品被判为不合格.3.12：复位开关用作切断测试电压，按一下该开关，测试电压被切断，高压指示灯熄灭。
3.13：遥控测试：插上遥控插头，按下高压棒上的开关，高压棒上的指示灯亮，同时测试灯亮，将电压调到所需测试值，如果复位，松开高压棒上开关即可.编制：审核：4.注意事项：4.1：该测试仪器会产生高压，所以必须绝对注意安全.4.2：仪器必须可靠接地.4.3：为避免意外电击，操作者应带绝缘橡胶手套和站/坐在绝缘橡胶垫上.4.4：被测试产品应放置在适当的绝缘垫上.4.5：接通电源开关前，必须将调压旋钮以逆时针方向旋转至尽头.4.6：当不使用该仪器时，应将调压旋钮逆时针调至尽头，并关掉电源，以防止非专业操作。
交直流耐压测试仪操作指导书
1.目的：1.1 规范耐压测试仪器的运行状态及管理要求，确保检测设备、测试人员及产品的安全。
1.2 保证产品能够有效的通过耐压测试，符合相关的安规测试标准。
2.范围：2.1需耐电压的测试。
3.使用前准备工作：3.1打开车间拉上市电电源开关。
（图一）3.2测试仪器接上市电后且正面的‘OK ’有显示，检查仪器是否安全接地。
（图二） 3.3带上绝缘手套，连接测试仪和被测物的接线，确保连接可靠，不易脱落 。
（图三）4.操作步骤：4.1 将橙色‘POWER ’键按入即处于开机状态。
如下图（测试时应提前开机15min 预热）4.2 按‘SET ’进入测试参数设置功能项并选定记忆组。
如下图4.3 按‘OK ’键设置或查看耐压测试的参数，并可保存当前设置的参数同时进入下一项设置项。
4.3.1 测试模式的设定：调整向上键或向下键设置测试模式（ACW 、DCW 、IR 、ACW-DCW 、DCW-ACW 等模式）。
设置完成后按 OK 键即可进入下一项测试。
如下图图一图二 图三4.3.2 测试模式参数设置：调整向上键或向下键改变总测试的步数，设置完成后按 OK 键即可进入下一项测试。
如下图4.3.3设置第几步参数设定：调整向上键或向下键改变总测试的步数，设置完成后按 OK 键即可进入下一项测试。
如下图注：如选择Set 1st Step Value，则按OK键后设置的为第一步的参数，后面依次类推。
4.3.4输出电压设定：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按OK 键即可进入下一项测试。
如下图4.3.5 漏电流上限设置：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按 OK键即可进入下一项测试。
如下图4.3.6 漏电流下限设置：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按 OK键即可进入下一项测试。
如下图4.3.7 电压上升时间设置：调整向上键或向下键改变某一位数字的值，按向左键或向右键移动光标，设置完成后按 OK键即可进入下一项测试。
连接器行业实验室耐压测试仪作业指导书
1.未经允许不可拆开测试仪箱体以防止漏电。
2.定期检查和校验测试仪各相关配件，以保证使用者的安全和仪器的准确性。
3.不得私自更改仪器内部的线路和零件。
4.非训练合格人员不可使用与操作。
5.高压测试中绝对不能碰触测试物体或任何与待测物有连接的物体。
制定
审核
批准
标题
耐压测试仪作业指导书
文 of 1
制定日期
一、目的：
为规范耐压测试仪之作业程序，以保证耐压测试仪得到正确、安全的使用。
二、适用范围：
适用于规格之耐压测试仪。
三、权责：品管课负责仪器的使用与保养。
四、定义：无
五、作业内容：
1.使用前请先戴上绝缘手套，脚下垫绝缘像皮垫，出示警告标志于显眼处；
2.检查夹具是否正常，是否有接触到位，如没有需重新安装；
3.接通电源，开启电源开关，检查测试仪是否处于“复位”状态，电压显示是否为“0”如没有，需先调整复位并归零。
4.连接被测物品的正确两端，按下启动钮，等待测试时间完毕后按下复位按钮，取出被测物品。
5.测试完毕后，关闭电源开关并拔掉电源插头，取出正负极夹具并归位。
耐压测试仪操作指导书
6.3 操作者离开测试仪或一段时间不作测试时，必须关闭仪器电源。编制：第 2 页， Nhomakorabea 3 页
审核：
批准：
日期：
指导书主题：耐压测试仪操作指导书
文件编号:
副本号:
版次/改次：A/0
编制：
第 3 页，共 3 页
审核：
批准：
日期：
③ 屏显
④ 电流上调键 1 ⑤ 电流下调键
⑥ up/low 键
⑦ Shift 键
⑧ 时间上调键
⑨ 时间下调键
⑩ On/off 键键
⑾ 电源键
⑿ stop 键
⒀ Start 键
⒁ 调节旋钮
2
3
45
6 7
8 9
10
0
14
13
11
12
操作方法：
5.
测试前先检查仪器是否正常，各功能键能否正常操作，确保仪器在正常状态下进行测试。
5.1 使用仪器前，先进行点检：
5.2 将高压机测试电压调整至 AC1500V,电流调至 1mA,用 2 兆欧 1 瓦的电阻进行测试不报警.
再用 1 兆欧 2 瓦的电阻进行测试报警则为正常,反之为不正常。
5.3 5.3.1
按下电源开关，在待机状态，根据标准的要求，进行设定测试参数： 产品的带电部分与可能接地的非带电导电体间须施加适当频率的交流电压达一分钟。 灯具的具体测试电压如下： CE 标准：SELV 电压的基本绝缘，测试电压为 AC500V， CE 标准：非 SELV 电压的基本绝缘,测试电压为 AC2u+1000V， CE 标准: 补充绝缘：测试电压为 AC2u+1000V ， CE 标准：双重或加强绝缘:测试电压为 AC4u+2000V
耐压测试仪操作规程作业指导书
耐压测试仪操作规程：操作步骤操作时必须戴橡胶绝缘手套、座位下垫橡胶绝缘垫！只有在测试灯熄灭状态，无高压输出状态时，才能进行被试品连接或拆卸操作！1、连接被测物体，确定电压表指示为“０”，测试灯熄灭，并连接地线；2、设定漏电流测试所需值；1) 按下预置/测试开关；2) 选择电流量程档，0～2mA量程或2mA～20mA量程；3) 调节所需漏电流报警值；4) 弹出预置/测试开关。
3、手动测试：1) 将定时开关置为关状态，按下启动开关，测试灯亮，将电压调节钮旋到需要的指示值3750Vac,测试时间3S.漏电流＜5mA;；2) 如果被测物体的漏电流指标超过规定漏电流值，则仪器自动切断输出电压，同时蜂鸣器报警，超漏指示灯亮，此时被测物体的漏电流指标为不合格，按下复位键，即可消除报警声。
4、定时测试：1) 按下定时开关，调整时间定时器数值，设定所需测试时间值；2) 设定漏电流报警值，按下启动钮，将电压调到所需测试值；3) 如定时时间到，测试电压被切断，测试灯熄灭，则被测物体的漏电流指标为合格；若电流过大，在计时过程中超漏灯亮，蜂鸣器报警，被测物体的漏电流指标为不合格，按下复位键，即可消除报警声。
使用注意事项1、操作者必须戴橡胶绝缘手套，座位下垫橡胶绝缘垫，以防高压电击；2、仪器必须可靠接地；3、在连接被测体时,必须保证高压输出为“0”及在“复位”状态；4、测试时,仪器接地端与被测体要可靠相接，严禁开路；5、切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；6、尽可能避免高压输出端与地短路，以防发生意外；7、测试灯、超漏灯一旦损坏，必须立即更换，以防造成误判；8、排除故障时，必须切断电源；9、仪器空载调整高压时，漏电流指示有起始电流，属正常，不影响测试精度；10、仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放；11、仪器使用一年后，必须按照国家技术监督部门要求送计量部门或回厂检定，合格后，方可继续使用。
耐压测试仪日常点检作业指导书
文件名称：
文件编号：QM-IPQC-WI01 版本：Ver 1.1 生效日期：2013-03-01 页码：第1页 共1页
耐压测试仪日常点检作业指导书
1.目的：为确保仪器功能处于正常测试状态，以保障产品的检验，确保产品的质量。 2.适用范围：适用于本公司凡是用于检验产品的耐压测试仪，其日常的操作和测试活动。 3.点检操作步骤： 3.1 开启耐压测试仪，检查仪器的输出电压、漏电流和时间的显示正常。 3.2 调节输出电压为1500V，切断电流设置为1.0mA，测试时间设置为3秒钟（或是设置为“不定时”） 3.3 取出耐压测试仪点检器。 耐压机的回路导线连接至点检器的回路端（GND）， 高压输出的导线连接至点检器的通过端（OK）。 3.4 按下耐压测试仪的启动按钮，输出电压应指示为1500V（±5％），而漏电流指示的电流值应小于 切断电流1.0mA。这时耐压机的绿灯亮起，显示是合格，说明预警功能正常。 3.5 确认后等时间到自动复位，或手动按下仪器的复位按钮。 3.6 重复步骤3.3-3.5，。 耐压机的回路导线连接至点检器的回路端（GND）， 高压输出的导线连接至点检器的报警端（NG）。 3.7 启动耐压机，这时红灯应亮起，并发出蜂鸣声，显示是不合格，说明预警功能正常。 4.技术要求： 4.1 在每天生产期间必须对仪器进行点检工作，将结果填写在《仪器日常点检记录》中。 4.2 一旦发现仪器出现异常或发生故障，必须立即停止使用，并通知线长和仪器的相关工程人员进行 处理。待仪器维修合格或更换新的仪器后，生产方可以继续进行。 4.3 一旦发现仪器出现异常或发生故障，线长必须对当下批次的产品进行标识并通知品管进行处理。 4.4 仪器必须每年一次交由相关负责人进行进行校准，操作人员应检查仪器在有效期内使用。 5.注意事项： 5.1 严格按照每2小时
耐压测试仪操作指导书(CC2670A)
6.接地端（测试回路低端）：测试时接被测件的另一端。
7.超漏灯：该灯表示被测件的电流超过设定值，为不合格。
8.测试灯：该灯亮---表示测试起动；灯灭---表示测试已经停止。
9.电压表：AC：0-5KV；电流表：0-19.99mA；时间显示：1-99秒；
3.日常点检项目：
1）检查屏幕显示是否正常
2）检查各按键功能是否正常
3）检查各连接线是否有松脱
4）用点检器进行点检，确保功能正常。
五、相关表单
《耐压测试仪点检记录表》
制定
审核
/
核准
10.电流预置调节钮：在按下电流预置开关后，用一字螺丝刀调节此钮可设定电流超限报警值。
11.电流预置开关：按下预置开关，可以设置电流超限报警值。
12.电流量程转换开关：2mA/20mA量程转换。
13.时间设定拨盘：可设定所需测试定时时间。
14.定时开关：打开时可在1-99秒范围内设定测试时间；关时为手动测试。
三、操作方法：
1.电压值调到0位：接通电源，确定“电压调节”旋钮到“0”位；然后打开电源开关。
2.设定电流值：根据测试要求按对应的电流预置开关，用一字螺丝刀调节“电流预置调节钮”设置超限报警电流值。
3.连接被侧键：根据被测件的需要，将两条测试线和被测件连接好。
4.定时设置：将定时开关设定在定时位置，调节定时拨盘，设定所需时间。如定时关则为手动测试模式。
2.启动按钮：按下此按钮测试开始，测试红灯亮输出端有电压输出。
3.复位按钮：按下此按钮复位，测试灯灭；如仪器测试超漏时，按下此按钮可以同时清除报警声及复位超漏绿灯。
4.电压调节钮：调节输出电压的大小。逆向旋转电压减小；反之电压增加。
耐电压测试仪指导书
耐电压测试仪指导书1.0目的为了我司保证产品的出厂质量防止不合格品流入客户手中特制订此标准。
2.0适用范围适用于我司产品的检验作业指导. 3.0引用标准CC2671A(B)型耐电压测试仪是参照JJG795-20__《耐电电压测试仪检定规程》要求设计的。
其测试最大电压为AC/DC 10kV；电流20/（DC10）mA。
0-10kV 连续可调。
可以满足I、II 类电器的安全测试。
本仪器可以满足以下标准的的安全测试：GB 4706.1-20__ 《家用和类似用途电器的安全第一部分通用要求》； GB 4793.1-20__ 《测量控制和试验室用电气设备的安全第一部分：通用要求》； GB 4943.1-20__ 《信息技术设备安全第一部分：通用要求》等工作条件：环境温度：0~40℃。
相对湿度：≤75%。
大气压力：.25KPa 二、技术指标 1．输出测试电压范围及精度：AC/DC：0~5kV；0~10kV±5%（±2 个字）两个量程。
2．电流测试范围及精度：AC/DC 二个量程：2mA 档：AC/DC 测试范围：0.030~1.999mA ±5%（±2 个字）。
20mA 档：AC/DC 测试范围：2.00mA~19.99/10.00mA±5%（±2 个字）。
3．电流预置范围及报警精度：电流预置范围：0.03mA~19.99mA（±2 个字）。
报警精度：±5%（±2 个字）。
4．变压器容量：500VA。
5．输出测试电压波形：50Hz 正弦波。
6．定时时间范围及精度：1~99 秒±5%(CC2671B 定时是1~999 秒)也可以手动测试。
7．体积：380 _____280 _____200（mm）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操 作 指 导 书
文 件 编 号
版 本 号
标 题
耐压测试仪操作指导书
生 效 日 期
年 月 日
页 次
第页 共页
一、使用前注意事项：
1、必须使用三眼电源插座，三眼电源插座中间点一定要接地，避免接触外壳时发生意外触
电事故。
2、仪器后面板的接地柱要用AVR0.75的多股线接地良好，避免人接触外壳发生意外触电事故。
2、按下“电压范围”开关，选择合适的电压范围，按下“启动”开关，旋转“电压调节”
至需要的测试电压。
3、调节“漏电流”按钮，选择合适的漏电流参考值。
4、在确定输出电压表的指示为“0”而且“测试报警”灯不亮的情况下，用地端的测试导
线连接被测物，然后，将高压端的测试导线连接到被测物。
5、“手动”测试：
A、将“定时”开关指向“手动”，按下“启动”按钮测试接通，测试灯点亮，这表示准
7、绝不要在加有测试电压的情况下，将导线接到或拔出被测物体，并且也不要接触被测物
体及导线。
8、在连接或接触测试导线前，一定要保证输出电压表为“0”以及“复位”状态。
9、万一发生紧急情况，应立即切断电源，拔出高压测试线。
10、“测试报警灯”烧坏，应立即替换。
二、操作步骤：
1、先确定“电压调节”调节盘已置于“0”位置后，再打开电源开关。
3、使用人员应带绝缘橡皮手套，脚下垫绝缘橡皮垫，以防电压危险。
4、打开电源前一定要把“电压调节”度盘逆时针方向旋转到底（“0”位置）。
5、测试以外的时间，“电压调节”度盘也逆时针旋到“0”位置，为安全起见，还要按下“复
位”按钮，使输出电压断开（即测试红灯不亮）。
6、在拨动电压范围之前，要保证仪器处于“复位”状态，并且电压调节能到“0”位。
漏”并报警，报警信号有二种方式，一种是“测试/报警”灯闪亮，另一种方式是蜂
鸣器发出“嘟……嘟”报警声，按下“复位”按钮即可清除报警信号。
6、定时器测试：
A、在连接被测物之前，先按下“启动”按钮用“电压调节”度盘调定测试电压，然后
按下“复位”按钮切断输出。
B、调节“定时器”开关到所需要的测试时间。
C、按上述第4项连接被测物。
拟制
审核
批准
D、再按“启动”按钮开始测试，当定时的时间到了，测试电压即切断，被测物通过了
测试，在这种情况下，仪器不产生信号。
E、假如在测试过程中产生“超漏”信号，那么操作顺序与第5项“手动”测试中说明
相同。
7、再加测试电压：
注意：不论是“手动”测试或“定时”测试，只有在按下“启动”按钮时，测试电压方通过
“输出”端送去（除了产生超漏报警）。
备施加测试电压，然后顺时针旋转“电压Biblioteka 节”盘到需要值，使测试电压加到被测
物上。
拟制
审核
批准
操 作 指 导 书
文 件 编 号
版 本 号
标 题
耐压测试仪操作指导
生 效 日 期
年 月 日
页 次
第页 共页
B、测试完毕，按下“复位”按钮，切断输出电压。
C、如果被测物内流过的电流大于“漏电流”调节按钮所调定的值，仪器判断被测物“超
