光栅式光谱仪原理
光栅式光谱仪原理
光栅式光谱仪原理光栅是一种具有规则周期性结构的光学元件。
它由许多平行排列的等间距透明间隔和不透明栅片组成。
当入射的平行光通过光栅时，它会根据光栅的周期性结构发生衍射现象。
根据衍射定律，发生衍射的角度满足sinθ = mλ/d，其中m为衍射级别，即衍射光的顺序，λ为入射光波长，d为光栅的周期。
在光栅式光谱仪中，光栅通常被放置在一个旋转的主轴上。
当入射光通过光栅时，根据衍射定律可以得到入射波长的分立角度，然后通过光学元件将不同波长的光线分离并聚集到光敏器件上，例如光电二极管或CCD。
通过测量光敏器件上不同位置的光强度，就可以得到光线的衍射角，从而实现光谱测量。
光栅式光谱仪的分辨率取决于光栅的性能和光栅的高次衍射级别。
分辨率可以通过dλ/d=mN来计算，其中dλ是波长差，d是光栅常数，N是光栅使用的级别数。
较高的级别数意味着更高的分辨率，但也会导致衍射的光线更加复杂，需要更多的计算。
因此，分辨率和测量速度之间存在着折衷。
光栅式光谱仪还可以通过更多的光学元件来实现不同的功能。
例如，如果在光谱仪的输入处加入一块棱镜，它可以用来分离光线的偏振状态。
如果在光栅后面放置一个焦散棱镜，它可以根据波长将不同的光线聚焦在不同位置上，从而实现定向波长分离。
光栅式光谱仪的应用非常广泛。
在化学和物理领域，它常用于测量物质的光谱特性，例如元素分析、化学反应动力学分析等。
在天文学中，它被用来研究宇宙中不同天体的光谱特征。
此外，光栅式光谱仪还常用于激光技术、光通信、生物医学等领域。
总结起来，光栅式光谱仪基于光栅的衍射原理，通过衍射定律计算入射波长的分立角度，并通过光学元件将不同波长的光线分离并聚焦在光敏器件上实现光谱测量。
它具有简单、高分辨率和广泛的应用等优点，被广泛应用于各个领域的光谱分析与测量中。

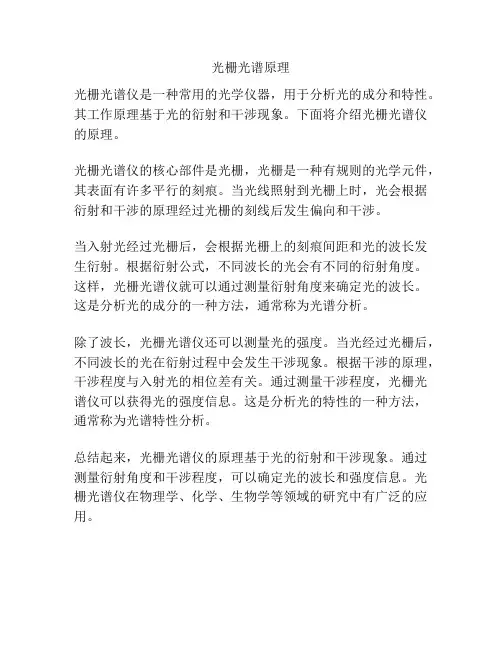

光栅光谱原理
光栅光谱原理
光栅光谱仪是一种常用的光学仪器，用于分析光的成分和特性。
其工作原理基于光的衍射和干涉现象。
下面将介绍光栅光谱仪的原理。
光栅光谱仪的核心部件是光栅，光栅是一种有规则的光学元件，其表面有许多平行的刻痕。
当光线照射到光栅上时，光会根据衍射和干涉的原理经过光栅的刻线后发生偏向和干涉。
当入射光经过光栅后，会根据光栅上的刻痕间距和光的波长发生衍射。
根据衍射公式，不同波长的光会有不同的衍射角度。
这样，光栅光谱仪就可以通过测量衍射角度来确定光的波长。
这是分析光的成分的一种方法，通常称为光谱分析。
除了波长，光栅光谱仪还可以测量光的强度。
当光经过光栅后，不同波长的光在衍射过程中会发生干涉现象。
根据干涉的原理，干涉程度与入射光的相位差有关。
通过测量干涉程度，光栅光谱仪可以获得光的强度信息。
这是分析光的特性的一种方法，通常称为光谱特性分析。
总结起来，光栅光谱仪的原理基于光的衍射和干涉现象。
通过测量衍射角度和干涉程度，可以确定光的波长和强度信息。
光栅光谱仪在物理学、化学、生物学等领域的研究中有广泛的应用。

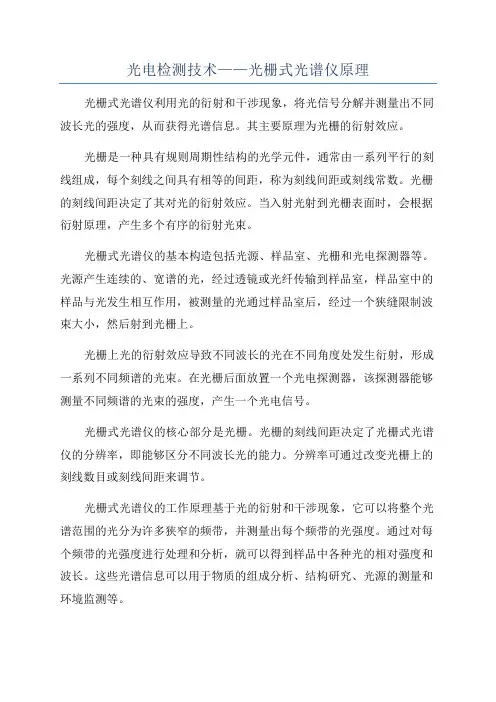

光电检测技术——光栅式光谱仪原理
光电检测技术——光栅式光谱仪原理光栅式光谱仪利用光的衍射和干涉现象，将光信号分解并测量出不同波长光的强度，从而获得光谱信息。
其主要原理为光栅的衍射效应。
光栅是一种具有规则周期性结构的光学元件，通常由一系列平行的刻线组成，每个刻线之间具有相等的间距，称为刻线间距或刻线常数。
光栅的刻线间距决定了其对光的衍射效应。
当入射光射到光栅表面时，会根据衍射原理，产生多个有序的衍射光束。
光栅式光谱仪的基本构造包括光源、样品室、光栅和光电探测器等。
光源产生连续的、宽谱的光，经过透镜或光纤传输到样品室，样品室中的样品与光发生相互作用，被测量的光通过样品室后，经过一个狭缝限制波束大小，然后射到光栅上。
光栅上光的衍射效应导致不同波长的光在不同角度处发生衍射，形成一系列不同频谱的光束。
在光栅后面放置一个光电探测器，该探测器能够测量不同频谱的光束的强度，产生一个光电信号。
光栅式光谱仪的核心部分是光栅。
光栅的刻线间距决定了光栅式光谱仪的分辨率，即能够区分不同波长光的能力。
分辨率可通过改变光栅上的刻线数目或刻线间距来调节。
光栅式光谱仪的工作原理基于光的衍射和干涉现象，它可以将整个光谱范围的光分为许多狭窄的频带，并测量出每个频带的光强度。
通过对每个频带的光强度进行处理和分析，就可以得到样品中各种光的相对强度和波长。
这些光谱信息可以用于物质的组成分析、结构研究、光源的测量和环境监测等。
总之，光栅式光谱仪是一种基于光栅的衍射效应的光学仪器，利用光的衍射和干涉现象将光信号分解并测量出不同波长光的强度，从而实现光谱分析和光学测量。
光栅式光谱仪具有高分辨率、高灵敏度和广泛应用的优点，是一种重要的光电检测技术。
光栅原理及使用
光栅原理及使用
光栅原理是一种广泛应用于光学领域的技术，它利用光的干涉和衍射现象来实现光的分光和波长测量。
光栅是一种具有周期性透明或不透明条纹的光学元件，通过这些条纹的作用，可以将入射光分散成不同波长的光线，从而实现波长的分辨和测量。
光栅的原理基于光的波动性质，当入射光线通过光栅时，会发生干涉和衍射现象。
光栅的条纹间距和条纹的亮暗由光栅的周期和光的波长决定，不同波长的光线经过光栅后会在不同位置形成明暗条纹，从而实现波长的分离。
光栅的分辨率取决于光栅的周期和入射光的波长，周期越小，分辨率越高。
在实际应用中，光栅被广泛用于光谱仪、光学测量仪器、激光器、光通信等领域。
光栅光谱仪是一种常见的光谱分析仪器，它利用光栅的原理将入射光线分散成不同波长的光线，从而实现对光谱的测量和分析。
光栅在激光器中也起着重要作用，可以实现激光的频率稳定和波长选择。
在光通信中，光栅可以用于波分复用和波长选择，提高光信号的传输效率和带宽。
除了光学领域，光栅原理也被应用于其他领域，如声学、无线通信等。
声学光栅利用声波的干涉和衍射现象来实现声波的分散和波长测量，可以用于声学成像和声学通信。
在无线通信中，光栅可以用于天线设计和信号处理，实现信号的波长选择和频率调制。
总的来说，光栅原理是一种重要的光学技术，通过光的干涉和衍射现象实现光的分光和波长测量。
在光学、声学和无线通信等领域都有广泛的应用，为科学研究和工程技术提供了重要的支持。
随着科技的不断发展，光栅技术将会得到进一步的应用和完善，为人类创造更多的可能性。
光栅光谱仪原理
光栅光谱仪原理
光栅光谱仪是一种利用光栅原理来进行光谱分析的仪器。
光栅光谱仪的工作原
理主要包括入射光的衍射、光栅的色散和光谱的检测三个部分。
首先，入射光的衍射是指当入射光线照射到光栅上时，由于光栅表面的周期性
结构，会出现衍射现象。
光栅的周期性结构可以将入射光线分散成多个不同波长的衍射光线。
这些衍射光线的角度和强度与入射光的波长相关，因此可以通过测量衍射光线的角度和强度来确定入射光的波长。
其次，光栅的色散是指光栅对不同波长的光线具有不同的衍射角度。
这是因为
光栅的周期性结构决定了不同波长的光线在光栅上的衍射效果不同，从而使得不同波长的光线被分散到不同的位置。
通过测量衍射光线的角度，可以确定不同波长的光线在光栅上的衍射位置，进而得到光谱图。
最后，光谱的检测是指利用光电探测器等设备来测量光栅衍射出的光线的强度。
光电探测器可以将光信号转换为电信号，并通过信号处理电路对光谱进行分析和处理。
通过测量不同波长的光线的强度，可以得到样品的光谱信息，包括吸收光谱、发射光谱等。
总的来说，光栅光谱仪利用光栅原理对入射光进行衍射、色散和检测，从而实
现对样品光谱信息的获取。
光栅光谱仪具有高分辨率、宽波长范围、精准的波长测量等优点，被广泛应用于化学分析、光谱学研究、材料表征等领域。
光栅光谱仪的原理简单而又精密，其工作原理的深入理解对于光谱学和光学研
究具有重要意义。
通过对光栅光谱仪原理的深入学习和掌握，可以更好地应用光栅光谱仪进行科学研究和实验分析，为相关领域的发展做出贡献。
光栅光谱仪的工作原理
光栅光谱仪的工作原理
光栅光谱仪是一种常用的光谱仪，其工作原理基于光的衍射性质。
下面是光栅光谱仪的工作原理的简要描述：
1. 光栅：光栅是光栅光谱仪的核心部件，通常由许多互相平行的等间距的狭缝或凹槽组成。
这些狭缝或凹槽可以分为透射式和反射式两种。
2. 光源：光谱仪通常使用白光源或者具有连续光谱的激光器作为光源。
光源发出的光线照射到光栅上。
3. 衍射：当光线通过光栅时，光线会发生衍射现象。
根据光栅的表面形态，不同波长的光线会被不同程度地分散。
4. 光谱分散：经过光栅衍射后，不同波长的光线会被分散成不同的角度，形成一个连续的光谱。
5. 探测器：光谱仪中通常装有一个探测器，用来检测光谱中不同波长的光线的强度。
6. 光谱显示与分析：探测器会将光信号转换为电信号，并经过放大或处理后，可以用于显示和分析。
总结来说，光栅光谱仪通过光线的衍射现象，将不同波长的光线分散成一个连续的光谱，并利用探测器来获取和分析光谱信息。
光栅光谱仪广泛应用于光谱分析、材料研究、生物医学等领域。
光栅光谱仪的原理与应用思考题
光栅光谱仪的原理与应用思考题1. 光栅光谱仪的原理1.1 什么是光栅光谱仪？光栅光谱仪是一种能够测量光的波长和强度的仪器。
它通过使用光栅来分散入射的光，并将其分成不同的波长。
然后，光栅光谱仪会根据不同波长的光分别测量其强度，从而得到一个光谱图。
1.2 光栅光谱仪的原理是什么？光栅光谱仪的原理基于光的衍射现象。
当光线通过光栅时，栅线的间距会对入射光产生衍射效应。
这种衍射效应会使光线发生干涉，最终形成一个干涉斑图。
通过测量这个干涉斑图，我们可以得到光的波长信息。
光栅光谱仪的操作步骤如下： 1. 将待测光线透过进光口照射到光栅上。
2. 光栅会将光线分散成不同的波长。
3. 光栅会将分散的光线聚焦到光谱仪的焦平面上。
4. 在焦平面上，可以观察到干涉斑图。
5. 根据干涉斑图的特征，我们可以计算出光的波长。
2. 光栅光谱仪的应用思考题2.1 光栅光谱仪在物质分析中的应用光栅光谱仪在物质分析领域具有广泛的应用。
以下是一些典型的应用案例：•光谱分析：通过测量光的波长和强度，光栅光谱仪可以帮助我们分析物质的成分和性质。
例如，在化学分析中，光栅光谱仪可以用来检测化学反应的产物，确定反应的转化率等。
•光谱成像：光栅光谱仪还可以用于光谱成像。
通过将光线分散成不同波长的光，我们可以观察到物质在不同波长下的反应或发光特性。
这对于生物医学研究、材料科学和地质学等领域具有重要意义。
•光谱定标：光栅光谱仪可以用于光谱定标。
通过与已知波长的光源进行比较，我们可以校准光栅光谱仪并提高测量精度。
这在光谱学、天文学以及光学仪器调试等领域中很常见。
•光谱传感：光栅光谱仪可以用于开展光谱传感研究。
通过对不同物质在特定波长下的吸收、发射或散射特性进行分析，我们可以开发出各种光谱传感技术，用于环境监测、生物传感和食品质量检测等领域。
2.2 光栅光谱仪的改进与发展尽管光栅光谱仪已经有了很长时间的发展历史，但仍然有一些改进和发展的方向：•进一步提高分辨率：目前的光栅光谱仪在分辨率方面已经取得了很大的进展，但仍然有一些限制。
观察光栅光谱实验报告
一、实验目的1. 理解光栅光谱的基本原理和特性。
2. 掌握使用光栅光谱仪进行光谱分析的方法。
3. 通过实验观察和记录不同物质的光谱，了解其光谱特征。
4. 培养实验操作技能和数据处理能力。
二、实验原理光栅光谱仪是利用光栅衍射原理进行光谱分析的光学仪器。
当一束单色光垂直照射在光栅上时，光栅上的狭缝会产生衍射现象，形成衍射光谱。
衍射光谱的亮暗条纹是由光的干涉和衍射共同作用的结果。
通过观察和分析衍射光谱，可以确定光的波长、研究物质的组成和结构。
三、实验仪器与材料1. 光栅光谱仪2. 稳定光源3. 光栅4. 光电探测器5. 数据采集系统6. 实验记录本四、实验步骤1. 将光栅光谱仪放置在实验台上，确保其稳定。
2. 调整光源，使其发出的光束垂直照射在光栅上。
3. 通过调整光栅的角度，观察光栅的衍射光谱。
4. 使用光电探测器记录光谱数据，包括光谱的亮暗条纹位置、强度等。
5. 根据光谱数据，分析物质的组成和结构。
6. 重复实验，观察不同物质的光谱特征。
五、实验结果与分析1. 实验过程中，观察到光栅的衍射光谱为明暗相间的条纹，表明光在光栅上发生了衍射现象。
2. 通过光电探测器记录的光谱数据，发现不同物质的光谱特征存在差异。
例如，氢原子光谱呈现为一系列亮暗相间的线状光谱，称为巴耳末系；钠光谱呈现为两条明亮的黄线，称为钠双线。
3. 根据光谱数据，可以计算出光的波长。
例如，氢原子光谱的波长可通过巴耳末公式计算得到。
六、实验总结1. 本实验成功观察到了光栅的衍射光谱，验证了光栅光谱仪的基本原理。
2. 通过实验，掌握了使用光栅光谱仪进行光谱分析的方法，并了解了不同物质的光谱特征。
3. 实验过程中，培养了实验操作技能和数据处理能力。
七、实验反思1. 在实验过程中，发现光栅光谱仪的调节需要一定的技巧，需要多加练习。
2. 实验数据记录时，应注意记录光谱的亮暗条纹位置、强度等信息，以便后续分析。
3. 在分析光谱数据时，要结合理论知识，才能准确判断物质的组成和结构。
光栅光谱仪原理
光栅光谱仪原理光栅光谱仪是一种利用光栅原理进行光谱分析的仪器，它能够将入射光按照波长进行分离，从而获取样品的光谱信息。
光栅光谱仪的原理主要包括入射光的分散、光栅的作用和光谱的检测三个方面。
首先，光栅光谱仪的原理涉及到入射光的分散。
当入射光线通过准直器后，会被分散成不同波长的光线。
这是因为不同波长的光线在介质中的折射率不同，导致光线的偏折角也不同，从而形成不同波长的光线在空间中的分散。
其次，光栅的作用是光栅光谱仪原理中的关键环节。
光栅是一种具有周期性结构的光学元件，它能够将入射光线按照波长进行进一步分散。
光栅上的周期性结构会使不同波长的光线发生衍射，从而形成不同波长的光线在不同角度上的衍射光谱。
通过调整光栅的角度或者改变入射光线的波长，可以使不同波长的光线分别聚焦在不同的位置上，从而实现光谱的分离和检测。
最后，光谱的检测是光栅光谱仪原理中的最终环节。
经过光栅分散后的光线会被聚焦到光谱仪的检测器上，检测器会将光信号转换成电信号，并进行信号放大和处理，最终得到样品的光谱信息。
光栅光谱仪的检测器通常采用光电二极管、CCD等光电探测器，具有高灵敏度和快速响应的特点。
总的来说，光栅光谱仪原理是基于光的波长分散特性和光栅的衍射原理，通过光谱仪的检测器将分散后的光线转换成电信号，实现对样品光谱信息的获取。
光栅光谱仪在化学分析、光谱学研究、材料表征等领域有着广泛的应用，是一种重要的光谱分析仪器。
在实际应用中，光栅光谱仪的原理不仅可以用于分析样品的光谱特性，还可以用于测量光源的光谱分布、检测光学元件的波长特性等。
通过对光栅光谱仪原理的深入理解，可以更好地利用光谱仪进行光谱分析和研究，为科学研究和工程应用提供有力的支持。
光栅光谱仪原理及设计研究
光栅光谱仪原理及设计研究光栅光谱仪原理及设计研究引言：光栅光谱仪是一种常见的光学仪器，用于分析物质的光谱特性，从而获得物质的组成和结构信息。
本文将介绍光栅光谱仪的原理，并重点讨论其设计和研究。
一、光栅光谱仪的原理1.1 光的波动特性光是一种电磁波，具有波动特性。
在光栅光谱仪中，光通过光栅后会发生衍射现象，根据衍射理论，光的波长和光栅的构型会影响衍射光的传播方向和强度。
1.2 光栅的工作原理光栅是一种具有周期性结构的透明或不透明薄片。
光栅中的周期性结构可以将入射光线分散成不同波长的衍射光束。
光栅的周期性结构由等间距的凹槽或凸起组成，通常用线数（即每毫米的凹槽或凸起数）表示。
1.3 衍射光的分布与光栅的参数入射光线通过光栅后，不同波长的衍射光相对应于不同的衍射角。
光栅的参数，例如线数、入射角等，会影响不同波长的衍射光的强度和相对位置。
二、光栅光谱仪的设计2.1 构成光栅光谱仪主要由入射系统、衍射系统、检测系统和信号处理系统四个部分组成。
2.2 光栅的选择光栅的选择需要考虑波长范围、分辨率和灵敏度等因素。
常见的光栅类型有平面反射光栅和平面透射光栅，具有不同的特点和应用领域。
2.3 光谱仪的性能指标常用的光谱仪性能指标包括分辨率、灵敏度、动态范围和信噪比等。
这些指标直接影响着光栅光谱仪的测量精度和可靠性。
三、光栅光谱仪的研究应用3.1 光谱分析光栅光谱仪可以用于物质的光谱分析，通过检测不同波长的衍射光的强度分布，可以获得物质的组成和结构信息。
例如，利用光栅光谱仪可以测量吸收光谱、发射光谱、荧光光谱等。
3.2 生物医学领域在生物医学领域，光栅光谱仪被广泛运用于分析生物体内物质的组成和结构。
例如，可以通过检测人体组织中的衍射光谱特性，实现早期癌症的早期诊断和疾病的监测。
3.3 光通信在光通信领域，光栅光谱仪可以用于检测和分析光纤中的光信号。
通过光栅光谱仪检测光纤中的衍射光谱特性，可以对光信号进行解调和分析，实现高速、稳定的光通信传输。
光栅光谱仪测量光谱
光栅光谱仪测量光谱概述光栅光谱仪是利用光栅对光进行分光的一种仪器，通过测量不同光波长的强度，可以得到光谱信息。
本文将介绍光栅光谱仪的工作原理、测量方法以及常见的应用场景，帮助读者更好地理解光栅光谱仪测量光谱的原理和应用。
光栅光谱仪的工作原理光栅光谱仪利用光栅的衍射原理将入射的光分散成不同波长的光，然后使用光电探测器测量各波长光的强度。
光栅是由一系列平行刻痕组成，每个刻痕之间的间距称为刻痕间距，通常用单位长度内的刻痕数表示。
当入射光通过光栅时，不同波长的光会以不同的角度发生衍射，达到分散光谱的目的。
根据光栅衍射原理，入射光束经过光栅后，各波长的光会在不同的衍射角度上形成不同的衍射条纹。
通过测量这些衍射条纹的位置和强度，可以得到光的分散信息，从而获得光谱数据。
光栅光谱仪的测量方法镜像式光栅光谱仪镜像式光栅光谱仪是光栅光谱仪中最常见的一种。
它包括入口狭缝、光栅、凹面镜、出口狭缝和光电探测器等组件。
测量光谱的过程如下：1.入射光通过入口狭缝进入光栅光谱仪。
2.入射光经过凹面镜反射后，通过光栅。
3.光栅将入射光分散成不同波长的光，并根据衍射原理发生不同角度的衍射。
4.经过光栅的光再次经过凹面镜聚焦，通过出口狭缝进入光电探测器。
5.光电探测器测量各波长光的强度，并输出对应的电信号。
通过调节光栅的角度，可以改变光栅对光的分散效果，从而获得不同波长范围内的光谱。
波长色散式光栅光谱仪波长色散式光栅光谱仪是光栅光谱仪的一种变种。
它通过不同衍射级次的光栅衍射来实现波长的分散，能够同时测量多个波长范围内的光谱。
波长色散式光栅光谱仪利用多个光栅级次的衍射来实现波长的分散。
每个级次的衍射都会使光以不同角度分散，使得光栅光谱仪可以同时测量多个波长范围内的光谱。
通常，波长色散式光栅光谱仪具有更广泛的波长覆盖范围和更高的分辨率。
光栅光谱仪的应用场景光栅光谱仪广泛应用于光学研究、光谱分析和光谱测量等领域。
以下是一些常见的应用场景：1.材料分析：光栅光谱仪可以用于分析材料的光谱特性，例如荧光光谱、吸收光谱等，帮助研究人员了解材料的结构和性质。
如何使用光栅光谱仪测量光波长
如何使用光栅光谱仪测量光波长光谱是研究物质内部结构和性质的重要手段之一。
而测量光谱的波长则是光谱分析的关键步骤之一。
光栅光谱仪是一种常用的测量光波长的设备，本文将介绍如何使用光栅光谱仪进行光波长的测量。
一、光栅原理光栅光谱仪利用光栅的衍射原理测量光波长。
光栅是由等距离的平行光线组成的一条道，道与道之间的间距称为光栅常数。
当光波照射到光栅上时，会发生衍射现象，光波将根据入射角和光栅常数的关系衍射成不同的角度。
测量光栅上不同衍射角度对应的光波长就可以得到光谱。
二、实验准备在进行光波长测量之前，我们需要准备一台光栅光谱仪和一束需要测量波长的光源。
通常情况下，我们会选择使用氢气放电管或氩气离子激光器作为光源，这些光源具有明确的波长和较高的光强。
三、调整仪器在测量之前，我们需要先调整光栅光谱仪的设置。
首先，将光栅光谱仪放置在一个稳定的光学台上，并使其与光源保持一定的距离。
然后，根据需要选择合适的狭缝宽度和入射角度。
狭缝宽度决定了接收到的光强度，过宽或过窄都会影响测量的准确性；而入射角度则影响光波的衍射方向和角度。
四、测量光谱调整好仪器后，我们可以开始进行光波长的测量了。
首先，打开光栅光谱仪的电源，并让其预热一段时间。
接下来，将光源对准光栅光谱仪的入射口，并根据光源的强度调整仪器的增益和曝光时间，使得接收到的光信号处于合适的范围内。
然后，通过调节光栅的倾角和位置，使得光谱在光栅上形成清晰的衍射图案。
可以通过观察不同波长的光线在不同位置的衍射角度，来测量波长。
在实际操作中，常常需要使用一个标准样品来校准光栅光谱仪，以确保测量结果的准确性。
五、数据处理测量完成后，我们需要对测得的光谱数据进行处理。
一般情况下，光栅光谱仪会提供一个软件界面，可以将测得的光强和角度数据转化为波长数据。
如果使用的仪器没有提供相应的软件，我们可以使用一些数据处理软件，如Excel或Python进行数据处理。
通过插值和拟合等方法，可以得到较为准确的光谱波长数据。
光栅光谱仪的工作原理
光栅光谱仪的工作原理
光栅光谱仪是一种用于分析光的仪器，它利用光的色散现象将不同波长的光分散开来，然后通过探测器测量光强度，从而得到光谱。
光栅光谱仪的工作原理可以分为以下几个步骤：
1. 光源发出的光经过准直系统，使光线变为平行光线。
准直系统通常由凸透镜或角度可调整的反射镜组成。
2. 平行光线进入光栅。
光栅是一个具有周期性周期结构的光学组件，由许多平行的光栅线组成。
光栅的周期可以呈现不同的形式，常见的有光栅线是平行排列的反射光栅。
3. 光栅通过衍射效应使不同波长的光以不同的角度发生偏转，从而完成光的色散。
衍射效应是光通过光栅时，光波的传播方向发生变化并发生干涉的现象。
4. 不同波长的光经过衍射后，被探测器接收并测量其光强度。
探测器通常是一个光敏器件，如光电二极管或光电倍增管。
探测器将光信号转换为电信号，并通过电路放大和处理，最终得到光谱图。
总结来说，光栅光谱仪通过衍射效应将不同波长的光分散开来，再通过探测器测量其光强度，从而得到光谱图。
光栅光谱仪的原理结构
光栅光谱仪的原理结构光谱仪是指利用折射或衍射产生色散的一类光谱测量仪器。
光栅光谱仪是光谱测量中常用的仪器。
下面就来介绍它的原理以及光栅光谱仪典型应用系统光谱仪是指利用折射或衍射产生色散的一类光谱测量仪器。
光栅光谱仪是光谱测量中常用的仪器。
下面就来介绍它的原理以及光栅光谱仪典型应用系统一、光栅光谱仪原理示意图当一束复合光线进入单色仪的入射狭缝，首先由光学准直镜汇聚成平行光，再通过衍射光栅色散为分开的波长（颜色）。
利用每个波长离开光栅的角度不同，由聚焦反射镜再成像出射狭缝。
通过电脑控制可地改变出射波长。
1、基本结构如图所示。
它由入射狭缝S1、准直球面反射镜M1、光栅G、聚焦球面反射镜M2，物镜M3以及输出狭缝S2构成。
M1反射镜、M2准光镜、M3物镜、G平面衍射光栅S1入射狭缝、S2光电倍增管接收、S3CCD接收。
复色入射光进入狭缝S1后，经M2变成复色平行光照射到光栅G上，经光栅色散后，形成不同波长的平行光束并以不同的衍射角度出射，M2将照射到它上面的某一波长的光聚焦在出射狭缝S2上，再由S2后面的电光探测器记录该波长的光强度。
2、如图所示为光栅光谱仪内部结构示意图。
光栅光谱仪的色散元件为闪耀光栅。
3、光栅G安装在一个转台上，当光栅旋转时，就将不同波长的光信号依次聚焦到出射狭缝上，光电探测器记录不同光栅旋转角度（不同的角度代表不同的波长）时的输出光信号强度，即记录了光谱。
这种光谱仪通过输出狭缝选择特定的波长进行记录，称为光栅单色仪。
当一束复合光线进入单色仪的入射狭缝，首先由光学准直镜汇聚成平行光，再通过衍射光栅色散为分开的波长（颜色）。
利用每个波长离开光栅的角度不同，由聚焦反射镜再成像出射狭缝。
通过电脑控制可地改变出射波长。
1、基本结构如图所示。
它由入射狭缝S1、准直球面反射镜M1、光栅G、聚焦球面反射镜M2，物镜M3以及输出狭缝S2构成。
M1反射镜、M2准光镜、M3物镜、G平面衍射光栅S1入射狭缝、S2光电倍增管接收、S3CCD接收。
光栅式光谱仪原理
3.反射 棱镜 4.聚焦镜 5.狭缝 6.准直物镜
图12-15
7.光栅
二、摄谱仪 摄谱仪是用照相方法把光谱信号记录在照相底板上的仪器。
L1 P
S
θ＝45°59′ L2
图12-16
F底片（或CCD）
摄谱仪分为棱镜式和光栅式两种。
光电直读光谱仪
光栅产生的光谱，其谱线的位置是由多缝衍射图样中的主最大 条件决定的。如图所示，相邻两刻线对应的光线
的光程差为：
d sin i sin ...........................(1)
从波动光学可知： 多缝夫琅和费衍射的强度分布公式为：
I
I
0
Sin
2
Sin N 2
Sin 2
2
相干光束干涉极大值的条件为
m.............................(2) 2 2
（1）和（2）可得相邻两光线干涉极大值的条件——光栅方程式为：
d sin i sin m........................(3)
0级
1级 短波λ
θi
长波λ
四、光栅的转动机构
α i
i
δ=900
B
φ
N
β
λ
看谱分析是一种目视发射光谱分析方法。
试样反射的光经准直物镜6变平行光，经光栅分光， 再经6聚焦成像，被显微放大在目镜11附近，可供观察。
观察者可直接观察到视场光栏9处的彩色图谱。
1.光源、 试样 8
9.视场 10显微 光栏 物镜 11目镜
2.保护 玻璃
图12-8
m 0 时，零级光所有波长都混在一起，没有色散，称零级光谱。 其位置对应于反i射方向，即
光栅光谱仪原理
光栅光谱仪原理
光栅光谱仪是一种利用光栅原理进行光谱分析的仪器，它能够将入射光按照波
长进行分解，从而得到不同波长的光谱信息。
在光栅光谱仪中，光栅起到了至关重要的作用，它能够将入射光分散成不同波长的光线，使得我们能够对光进行精确的波长分析。
下面我们将详细介绍光栅光谱仪的原理。
首先，我们来看一下光栅的原理。
光栅是一种具有周期性结构的光学元件，它
的表面被刻上了许多平行的凹槽或凸起。
当入射光线照射到光栅表面时，会发生衍射现象，不同波长的光线会在光栅上产生不同的衍射角，从而实现波长的分离。
这种分离效应使得光栅成为一种重要的光谱分析元件。
在光栅光谱仪中，入射光线首先通过入射狭缝进入仪器，然后经过准直透镜成
为平行光线，再经过光栅进行衍射分解。
分解后的光线会经过焦距透镜聚焦成光谱，最后通过检测器进行光谱信号的采集和处理。
这样，我们就可以得到样品的光谱信息，从而进行分析和研究。
光栅光谱仪的原理简单清晰，但在实际使用中还需要注意一些问题。
首先，光
栅的刻线密度会影响光谱仪的分辨率，刻线密度越大，分辨率越高。
其次，光栅的衍射效率也是一个重要参数，影响着光谱仪的灵敏度和信噪比。
此外，光栅的波长范围和工作波长也需要根据实际需求进行选择。
总的来说，光栅光谱仪是一种非常重要的光谱分析仪器，它利用光栅原理对入
射光进行波长分解，从而得到样品的光谱信息。
在实际应用中，我们需要根据具体的实验需求选择合适的光栅光谱仪，并注意光栅的参数对仪器性能的影响。
希望本文对光栅光谱仪的原理有所帮助，谢谢阅读！。
光栅光谱仪的分光原理
光栅光谱仪的分光原理光谱是光经过分光装置分解后的波长分布图。
光栅光谱仪是一种常见的分光仪器，利用光栅的波长选择性，将入射光按照波长进行分解，并测量不同波长的光强。
1.光栅的原理：光栅是一种具有周期性结构的光学元件，由均匀分布的平行槽或凹槽组成。
当光通过光栅时，光会产生衍射效应，不同波长的光会以不同的角度进行衍射。
这个角度称为衍射角。
衍射角的大小与波长和光栅的周期有关。
2.光栅的角度选择性：光栅的周期可以用来选择入射光的波长。
根据光栅的方程，光通过光栅的衍射角度满足以下条件：nλ = d(sinθi ± sinθd)其中，n是正整数，表示衍射次级，λ是入射光的波长，d是光栅的周期，θi是入射角，θd是衍射角。
根据这个原理，只有特定波长的光会以特定的角度进行衍射，其他波长的光则会被滤除。
3.光栅的光谱分解：当一束多波长光通过光栅后，不同波长的光会在光栅上分散形成光谱。
光谱中的不同谱线对应于不同波长的光。
具体来说，光栅会使得不同波长的光形成不同的衍射角度，因此可以在不同的位置上观察到不同波长的光。
光栅光谱仪可以通过摄取不同位置的光信号来得到光谱图。
4.光栅光谱仪的测量：为了测量光谱，光栅光谱仪通常有一个旋转的机构，使得光栅可以旋转到多个不同的角度。
通过旋转光栅，可以选择不同的波长进行测量。
测量时，入射光会经过光栅分解，然后通过透镜或反射镜成像在检测器上。
光谱仪会根据检测器接收到的光信号的强度进行转换和记录，从而得到光谱图。
总结起来，光栅光谱仪的分光原理就是利用光栅的衍射性质，通过选择波长和衍射角度的关系，实现了光的分解和测量。
这种原理使得光栅光谱仪成为一种十分常用的光谱仪器，广泛应用于光谱测量、光谱分析等领域。
光栅光谱仪原理
光栅光谱仪原理
光栅光谱仪是一种常用的光谱仪，其原理基于光的干涉和衍射现象。
光栅光谱仪由一个光栅和一个探测器组成。
光栅是由许多平行刻线组成的透明光栅板，刻线的间距非常细致。
当平行光线通过光栅时，会被光栅的刻线分散成不同波长的光。
探测器则用于检测经过光栅分散后的光，并得到光的强度信息。
光栅光谱仪的原理是基于以下两个方面：
1. 干涉：当平行光线通过光栅时，会发生干涉现象。
光栅通过刻线将光线分成了一系列波前，这些波前之间会发生相位差，从而产生干涉。
2. 衍射：当光栅上的刻线非常细致时，光通过光栅后会发生衍射现象。
根据衍射原理，光栅上的每个刻线都会成为一个点光源，产生一系列衍射波。
这些衍射波会相互干涉，形成一系列明暗相间的条纹，称为干涉条纹或光谱。
光栅光谱仪的工作流程如下：
1. 光线通过准直系统，使光线平行并集中在光栅上。
2. 光线通过光栅后，会被光栅的刻线分散成不同波长的光，形成衍射波。
3. 探测器接收到这些衍射波，并转换成电信号。
4. 电信号经过处理后，可以得到光的强度随波长的变化关系，即光谱。
光栅光谱仪的优点是分辨率高，可同时解析多个波长，适用于光谱分析和波长测量。
因此，在物理、化学、材料科学等领域都有广泛的应用。
光栅光谱仪的选取因素
光栅光谱仪的选取因素引言在科学研究与实验中，对于光谱分析的需求逐渐增多。
光栅光谱仪是一种常见的光谱分析仪器，广泛用于物理、化学、生物等多领域的研究中。
选取合适的光栅光谱仪对于研究结果的准确性和稳定性至关重要。
本文将讨论光栅光谱仪选取的因素及其对研究的影响。
光栅光谱仪的基本原理光栅光谱仪是一种基于光栅组件的仪器，其基本原理为将白光透过样品，经由光栅反射后分散成不同波长的光线，然后经过进出单缝、透镜、检测器等部件的转换、集中和检测。
最终得到由波长与吸收强度组成的光谱图。
其光栅部件是光栅光谱仪最核心的部件之一，直接影响到光谱分辨率和检测灵敏度。
光栅光谱仪选取因素光栅参数光栅参数包括光栅衍射级数、刻线数量和刻度间距等。
一般来说，光栅衍射级数越高，分辨率越高，但越容易出现高级别色散，对波长范围的选择有限制。
刻线数量和刻度间距影响光谱分辨率和波长范围，一般来说，刻线数量越多、刻度间距越小，分辨率越高，但波长范围有限制。
光源光源的选择对于光栅光谱仪的分辨率、波长范围和检测灵敏度都有影响。
常用的光源包括白炽灯、气体放电灯、LED、激光等。
其选择应根据需要的波长范围和强度来确定。
检测器检测器是将光谱信息转化为电信号的关键部件。
常见的检测器包括光电倍增管(PMT)、CCD、CMOS等。
不同的检测器具有不同的灵敏度、响应速度、动态范围、噪声等特性，应根据实验需求选择相应的检测器。
其他因素除了上述因素，样品的特性、测量环境、仪器品牌等因素也会对光谱仪选取有影响。
样品的吸收特性、浓度等决定了测量的波长范围和灵敏度。
测量环境的稳定性和噪声水平也会影响测量的精度和可靠性。
仪器品牌则影响到仪器本身的稳定性、调节性能等方面。
结论光栅光谱仪的选取因素很多，需要根据实验需求来确定。
我们应该在充分了解仪器的性能参数、光源、检测器等方面的基础上，考虑实验需要的波长范围、分辨率、检测灵敏度等因素，为实验提供准确、可靠的光谱信息。
光栅光谱仪的分光原理
光栅光谱仪的分光原理光栅是一种由许多平行间距相等的狭缝或透明孔构成的光学元件。
当入射平行光束通过光栅时，会发生衍射现象，即光束被分散成一系列不同方向的次级光束，分散的角度与入射光的波长相关。
光栅光谱仪的光路一般由准直系统、检测系统和记录系统三部分组成。
准直系统将入射光束聚焦到一条平行的光线，使它们与光栅平行入射。
检测系统用于接收和测量经过光栅衍射的光束。
记录系统用于记录检测到的光谱信息。
具体来说，当入射光通过准直系统聚焦成平行光束后，它们被偏折、分散成一系列不同波长的次级光束，这些次级光束沿不同的方向进行衍射。
在平行准直光束通过光栅时，光栅上的每一个狭缝都以一定的衍射角度，将入射光束衍射成一系列次级光束。
这些次级光束会在不同波长处形成不同的衍射像，这些衍射像接着再通过聚焦镜组成的投影系统进行成像。
投影系统会通过调整光栅与检测器之间的距离，使得光束成像在检测器上。
检测器通常采用光电二极管或者CCD等光电器件，用于接收衍射的次级光束。
光电器件将接收到的光信号转换成电信号，经过放大和处理后，传输到记录系统进行波长测量和记录。
波长测量的原理是根据光栅的衍射关系，可以得到不同波长光的衍射角与波长之间的关系。
通过精确测量光栅的结构参数和检测到的衍射角，可以计算出光的波长。
衍射角度的计算可以使用公式mλ = d x sinθ，其中m为衍射级次，λ为波长，d为光栅的刻线间距，θ为衍射角。
通过测量光栅的刻线间距和计算出的衍射角，可得到确定的波长值。
光栅的光谱分辨率与光栅的刻线数和光栅的刻线间距有关，分辨率越高，光谱分辨率就越好。
光栅光谱仪常用于分析和研究光的成分、波长、强度等。
总结来说，光栅光谱仪的分光原理基于光栅的衍射效应，利用光栅的衍射角度与波长之间的关系来测量入射光的波长。
通过准直系统和聚焦系统，将入射光束聚焦、分散后的光束成像到检测器上，再通过检测器和记录系统进行信号转换和处理，最终得到光谱信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
。
三、光栅式单色仪系统图
S2
M
发散光
S1
平行光 会聚光 M1 平行光 衍射光 N G N
图12－11 12－
入射狭缝S1和出射狭缝 都位于色散系统的同一侧 都在M的焦面上 的焦面上。 入射狭缝 和出射狭缝S2都位于色散系统的同一侧，都在 的焦面上。 和出射狭缝 都位于色散系统的同一侧， 由入射狭缝S1发出的光束 经凹面反射镜M反射后成为平行光束 发出的光束， 反射后成为平行光束， 由入射狭缝 发出的光束，经凹面反射镜 反射后成为平行光束，投 射到光栅G上 经光色散后的光束重新投射到M上 射到光栅 上，经光色散后的光束重新投射到 上，经M聚焦由平面镜 聚焦由平面镜 M1转折到 狭缝射出。 转折到S2狭缝射出 转折到 狭缝射出。
0级 级 1级 级 短波λ θ 长波λ 图12-8 i
m = 0 时，零级光所有波长都混在一起，没有色散，称零级光谱。 零级光所有波长都混在一起，没有色散，称零级光谱。 其位置对应于反射方向， 其位置对应于反射方向，即 θ = −i
在零级光两边， 称正极光谱； 称负级光谱。 在零级光两边，m>0 称正极光谱；m<0 称负级光谱。
2
相干光束干涉极大值的条件为
∆=
λ λδ δ = = mλ .............................( 2) 2π π 2
光栅方程式为： （1）和（2）可得相邻两光线干涉极大值的条件 ） ）可得相邻两光线干涉极大值的条件——光栅方程式为： 光栅方程式为
d (sin i + sin θ ) = mλ........................(3)
最高光谱级次受条件
sin i + sin θ ≤ 2
mmax ≤ 2d
λ
这是为获得某一波长的m级次光谱而选用光栅时必须遵守的 这是为获得某一波长的 级次光谱而选用光栅时必须遵守的
光栅的分辨率
光栅的分辨率也是以
λ R= dλ
λ R= = m⋅ N dλ
， 提高光谱级次 m ↑ 增加总刻线数 N ↑，可增大分辨率
四、光栅的转动机构
δ=900 α i i β λ
B
φ
N
看谱分析是一种目视发射光谱分析方法。 看谱分析是一种目视发射光谱分析方法。
试样反射的光经准直物镜6变平行光，经光栅分光， 试样反射的光经准直物镜6变平行光，经光栅分光， 再经6聚焦成像，被显微放大在目镜11附近，可供观察。 11附近 再经6聚焦成像，被显微放大在目镜11附近，可供观察。 观察者可直接观察到视场光栏9处的彩色图谱。 观察者可直接观察到视场光栏9处的彩色图谱。
∆ = d (sin i + sin θ ).......... .......... .......( 1)
从波动光学可知： 多缝夫琅和费衍射的强度分布公式为： 从波动光学可知： 多缝夫琅和费衍射的强度分布公式为：
Nδ 2 Sin Sinα 2 I = I0 α Sin δ 2
光栅式光谱仪原理
一、平面衍射光栅的分光原理 (一）光栅方程式 一 反射式平面衍射光栅是在高精度平面上刻有一系列 等宽而又等间隔的刻痕所形成的元件， 等宽而又等间隔的刻痕所形成的元件，一般的光栅 在一毫米内刻有几十条至数千条的刻痕， 在一毫米内刻有几十条至数千条的刻痕，刻划面积 可达到600mm×400mm。 可达到 ×
1.光源、 1.光源、 光源 试样
9.视场 10显微 9.视场 10显微 物镜 光栏 8
11目镜 11目镜
2.保护 2.保护 玻璃
3.反射 3.反射 4.聚焦镜 棱镜 4.聚焦镜 5.狭缝 5.狭缝 图12-15 12-
6.准直物镜 6.准直物镜
7.光栅 7.光栅
二、摄谱仪 摄谱仪是用照相方法把光谱信号记录在照相底板上的仪器。 摄谱仪是用照相方法把光谱信号记录在照相底板上的仪器。
L1
P
θ＝45°59′ 45° L2
S
图12-16 12-
F底片（或CCD） 底片（ CCD）
摄谱仪分为棱镜式和光栅式两种。
光电直读光谱仪
当一束平行的复合光入射到光栅上， 当一束平行的复合光入射到光栅上，光栅能将它按波长在空间 分解为光谱，这是由于多缝衍射和干涉的结果。 分解为光谱，这是由于多缝衍射和干涉的结果。 光栅产生的光谱， 光栅产生的光谱，其谱线的位置是由多缝衍射图样中的主最大 条件决定的。如图所示， 条件决定的。如图所示，相邻两刻线对应的光线 的光程差为： 的光程差为：
