7805稳压芯片,7805芯片介绍
7805三端稳压器，历代电子人青春和辉煌的见证者
7805三端稳压器，历代电子人青春和辉煌的见证者78xx系列三端集成稳压器诞生于上世纪70年代末80年代初，距今已有近40年的历史。
第一代78xx系列的使用者现在已近60岁，78xx见证了他们的青春和辉煌。
78xx系类电源芯片已经写进了大学模拟电路教材，并持续影响着大学生和电子工作者，对电源芯片的发展产生了深远的影响。
78xx系列主要的产品有7815，7812，7809和7805，分别表示输出电压为15V，12V，9V和5V。
因为八十年代初诞生的8051系列单片机是5V供电的，所以7805三端稳压器使用非常广泛。
现在电源芯片种类繁多，无论是转换效率还是封装都比7805优秀很多，但是7805依然很畅销。
7805三端稳压器应用较多的主要有三种型号，分别是7805,78M05,78L05，他们主要在输出电流上存在较大区别。
7805最大能提供1A的电流：能满足大多数5V产品对电源电流的要求。
78M05最大能提供500mA的电流：适用于中低功耗的需求；78L05最大能提供100mA的电流：适用于低功耗的需求；正确估算电路的功耗对芯片选型至关重要，笔者曾经做过一款正弦波驱动的BLDC控制板，为了尽可能的减小电路板尺寸，电源芯片选择了78L05，结果在调试的时候发现电源芯片发热严重，不得以重新选型了电源芯片。
三种类型的7805电源芯片78xx系列三端稳压器，转换效率低、发热严重，但是目前仍然被广泛应用，究其原因有如下个：1) 价格便宜，目前批量价格几毛钱，78L05价格更低；2)外围电路简单，只需要几个电容就可以稳定的工作；3）宽压输入，输入电压最大可达36V。
7805典型电路从图中可以看出，只需要两个电容，7805就可以稳定的输出5V，极大的简化了电路设计的复杂度。
7805电源模块7805电源芯片封装类型繁多，常用的封装类型有：TO-220,TO-252,SOT89。
7805芯片常用封装78xx三端稳压器是输出正电源的，与之相对的是79xx系列三端稳压器，输出的是负电压。

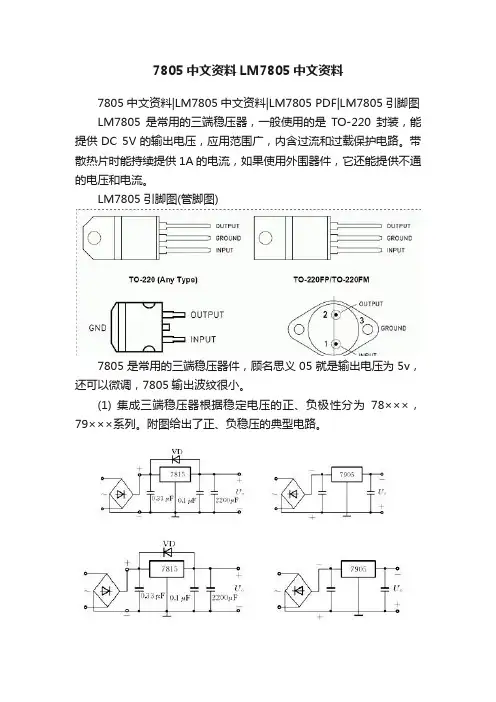

7805中文资料LM7805中文资料
7805中文资料LM7805中文资料
7805中文资料|LM7805中文资料|LM7805 PDF|LM7805引脚图LM7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC 5V的输出电压，应用范围广，内含过流和过载保护电路。
带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。
LM7805引脚图(管脚图)
7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格和管脚分布。
例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。
(3) 外形及管脚分布，如附图1-25所示。
由7805，7905，7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。
该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。
其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。
7805三端稳压器应用[1]
![7805三端稳压器应用[1]](https://img.taocdn.com/s3/m/136f4834a32d7375a4178054.png)
7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。
它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。
下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。
<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。
此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。
<lm7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。
三个接出来的端点依序称为发射极（emitter, E）、基极（base, B）和集电极（collector, C），名称来源和它们在三极管操作时的功能有关。
图中也显示出 npn与pnp三极管的电路符号，发射极特别被标出，箭号所指的极为n型半导体，和二极体的符号一致。
在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。
三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管都以此方式偏压。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
超详细的7805简介与使用说明
7805稳压 原理
7805稳压原理
7805稳压是一种常见的线性稳压电源芯片。
其原理是通过对输入电压进行稳压降压，将高于规定范围的电压变为稳定的输出电压。
7805稳压芯片内部包含一个输出电压为5V的三端稳压器。
在输入端加入高于5V的电压时，7805芯片会通过内部的稳压电路将电压稳定为5V，并保持输出电压的稳定性。
当输入电压低于5V时，芯片则无法提供稳定的5V输出。
具体而言，7805稳压芯片内部包含了一个参考电压源、一个误差放大器以及一个功率放大器。
参考电压源提供了一个固定的参考电压值（一般为5V），而误差放大器会将芯片输入端和参考电压源的输出端进行比较，从而测量输入电压与参考电压之间的差异。
根据差异的大小，误差放大器会调整功率放大器的输出，以保持输出电压的稳定性。
在使用7805稳压芯片时，通常需要在输入端接入一个开关来控制输入电压的供应，以防止过高的电压对芯片造成烧毁的风险。
同时，在输出端接入适当的滤波电容和负载电阻，可以提高输出的稳定性和可靠性。
总结起来，7805稳压芯片通过内部的稳压电路将高于规定范围的输入电压稳定为5V的输出电压，以满足电子器件对稳定电压的需求。
7805稳压5v资料
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。
<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
7805中文资料 (2)
7805中文资料什么是7805？7805是一种常见的线性稳压器芯片。
它是一种三端稳压器，可以将不稳定的输入电压转换为稳定的输出电压。
7805广泛应用于各类电子设备和电路中，以提供可靠的稳定电压。
7805的特点•稳定性：7805能够根据输入电压的波动自动调整输出电压，保持稳定不变。
•可靠性：7805采用高品质材料和先进的制造工艺，具有较高的可靠性和长寿命。
•过载保护：7805内部具有过载保护电路，可以有效防止过电流对芯片和其他电路元件的损害。
•热保护：7805内部集成了热保护电路，当温度过高时会自动降低输出电压，以保护芯片。
•简单使用：7805只需连接少量元件，并简单布线即可使用，适合初学者和快速原型开发。
7805的引脚定义7805芯片共有三个引脚，包括输入电压(Vin)、地(GND)和输出电压(Vout)。
以下是每个引脚的具体定义：•Vin：输入电压引脚，用于连接外部电源的正极。
•GND：地引脚，用于连接外部电源的负极。
•Vout：输出电压引脚，用于提供稳定的输出电压。
7805的使用方法使用7805芯片非常简单，你只需按照以下步骤操作：1.将输入电压(Vin)引脚连接到外部电源的正极。
2.将地(GND)引脚连接到外部电源的负极。
3.将输出电压(Vout)引脚连接到需要稳定电压的电路或设备。
4.确保输入电压范围在7805芯片的规格要求之内。
5.确保7805芯片周围没有过热或过载的情况，以保证稳定工作。
7805的应用领域7805由于其稳压性能和简单使用，被广泛应用于各种电子设备和电路中。
以下是几个常见的应用领域：•电子设备：7805可用于提供稳定的电源电压，如移动电话、电脑、电视等。
•电路设计：7805可用作电子电路设计中的稳压器，以确保其他电路元件的稳定工作。
•自动化系统：7805可用于自动化控制系统中的电源电压稳定，如PLC、机器人等。
•通信设备：7805常用于通信设备中，如无线电、对讲机等，以提供稳定的电源。
稳压IC变通使用！介绍几种7805构成的恒流、调光、调压电路
稳压IC变通使用！介绍几种7805构成的恒流、调光、调压电路三端稳压集成电路7805，对于电子爱好者来说，可以说是最熟悉的稳压IC之一。
其物美价廉，广泛用于各种电子电路中来产生5V的稳定电压。
其实7805除了作5V稳压电源使用之外，只要对其外围元件稍加改动，7805还可以作为恒流源，用来恒流驱动LED灯珠（并且可以实现调光）、给镍镉电池恒流充电或者实现输出电压可调。
下面就介绍几款用7805构成的实用电路。
▲7805构成的LED恒流驱动电路。
图中7805与R2构成一个简单的恒流源电路。
其输出的恒定电流Ih＝5V/R2，R2采用图示数值时，Ih≈15mA。
调整R2的阻值，即可改变恒定电流的大小。
R1为测试电阻，只要测量其上的压降，便可知道LED驱动电流的大小。
若用一个线绕电位器代替R2，即可实现对LED灯珠的调光。
7805的最大输出电流可达1.5A，故在大电流下使用时，7805应加装面积足够大的散热片。
这种用7805构成的LED恒流驱动电路与LED专用的恒流驱动IC相比，电路简单、成本较低，并且元件很容易获得。
其缺点是在大电流下，7805发热较大。
▲7805构成的镍镉电池恒流充电电路。
上图中，7805、R1及VD构成一个恒流充电电路。
恒定电流（充电电流）Ih＝5V/R1＝5V/33Ω≈0.15A。
改变R1的阻值，即可调整充电电流。
图中的1N4007为防倒流二极管。
▲ 7805可调稳压电路。
7805的典型应用电路是输出5V的固定电压。
实际中，我们有时候可能会用到一些非标称值的电压。
譬如需要一个7.8V的稳定电压，这时在7805外围接两个电阻即可将输出的5V电压抬高到7.8V。
上图中的输出电压Vout由电阻R1和RP决定。
改变RP的阻值，即可获得所需的输出电压。
这里需要注意的是，要求Vin＞2V＋Vout。
2V为7805正常工作时所需的最低压差。
▲ 7805和稳压管构成的调压电路。
在7805的②脚（地端）与地之间串入一个稳压管，则7805的输出电压Vout＝Vz＋5V。
稳压器LM7805说明
LM7805正电源稳压电路概述
X78XX系列是三端正电源稳压电路，它的封装形式为TO-220/D-PAK封装。
它有一些列固定的电压输出，应用非常广泛。
没种类型由于内部电流的限制，以及过热保护和安全工作区的保护，使它基本不会损坏。
如果能够提供足够的散热片，它们就能够提供大于1A的输出电流。
虽然是按照固定电压值来设计的，但是当接入适当的外部器件后，就能获得各种不同的电压和电流。
LM7805引脚图
特点
●最大输出电流1A
●输出电压为5V，6V，8V，9V，10V，12，V15V，18V，24V
●热过载保护
●短路保护
●输出晶体管安全工作区保护
LM7805框图如下所示：
7805是最常用到的稳压芯片，它的使用方便，用很简单的电路即可以输入一个直流稳压电源，它的输出电压恰好为5V，刚好是51系列单片机运行所需的电压，它有很多系列，如KA7805，ADS7805,CW7805等，性能有微小的差别，用的最多的是LM7805。
LM7805中文资料
LM7805中文材料【1 】目次1.lm7805介绍2.现实运用3.引脚序号.引脚功效4.lm7805运用电路5.7805电参数三端稳压集成电路lm7805.电子产品中,罕有的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列.顾名思义,三端IC是指这种稳压用的集成电路,只有三条引脚输出,分离是输入端.接地端和输出端.它的样子象是通俗的三极管,TO- 220 的尺度封装,也有lm9013样子的TO-92封装.1.lm7805介绍用lm78/lm79系列三端稳压IC来构成稳压电源所需的外围元件少少,电路内部还有过流.过热及调剂管的呵护电路,运用起来靠得住.便利,并且价钱便宜.该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压,如lm7806暗示输出电压为正6V,lm7909暗示输出电压为负9V.因为三端固定集成稳压电路的运用便利,电子制造中经常采取.最大输出电流,LM78XX系列输出电压分离为5V;6V;8V;9V;10V;12V;15V;18V;24V.2.现实运用在现实运用中,应在三端集成稳压电路上装配足够大的散热器（当然小功率7805IC内部电路图.的前提下不必）.当稳压管温渡过高时,稳压机能将变差,甚至破坏.当制造中须要一个能输出1.5A以上电流的稳压电源,平日采取几块三端稳压电路并联起来,使其最大输出电流为N个1.5A,但运用时需留意：并联运用的集成稳压电路应采取统一厂家.统一批号的产品,以包管参数的一致.别的在输出电流上留有必定的余量,以防止个体集成稳压电路掉效时导致其他电路的连锁销毁.在lm78 ** .lm79 ** 系列三端稳压器中最常运用的是TO-220 和TO-202 两种封装.这两种封装的图形以及引脚序号.引脚功效如附图所示.图中的引脚号标注办法是按照引脚电位从高到底的次序标注的.如许标注便于记忆.引脚①为最高电位,③脚为最低电位,②脚居中.从图中可以看出,不管正压照样负压,②脚均为输出端.对于lm78**正压系列,输入是最高电位,天然是①脚,地端为最低电位,即③脚,如附图所示.对与lm79**负压系列,输入为最低电位,天然是③脚,而地端为最高电位,即①脚,如附图所示.3.引脚序号.引脚功效此外,还应留意,散热片老是和最低电位的第③脚相连.如许在lm78**系列中,散热片和地相衔接,而在lm79**系列中,散热片却和输入端相衔接.4.lm7805运用电路lm7805典范运用电路图:lm78XX系列集成稳压器的典范运用电路图,是一个输出正5V直流电lm7805稳压电路压的稳压电源电路.IC收集成稳压器lm7805,C1.C2分离为输入端和输出端滤波电容,RL为负载电阻.当输出电流较大时,lm7805应配上散热板.为进步输出电压的运用电路.稳压二极管VD1串接在lm78XX稳压器2脚与地之间,可使输出电压Uo得到必定的进步,输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和.VD2是输出呵护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,呵护lm7800稳压器输出级不被破坏.为输出电压可在必定规模内调节的运用电路.因为R1.RP电阻收集的感化,使得输出电压被进步,进步的幅度取决于RP与R1的比值.调节电位器RP,即可必定规模内调节输出电压.当RP=0时,输出电压Uo等于lm78XX稳压器输出电压;当RP慢慢增大时,Uo也随之慢慢进步.为扩展输出电流的运用电路.VT2为外接扩流率管,VT1为推进管,二者为达林顿衔接.R1为偏置电阻.该电路最大输出电流取决于VT2的参数.5.7805电参数。
三端稳压7805的参数
对于三端稳压器,最常用的有78X系列与79X系列。
比如应用范围广,7805顾名思义05就就是输出电压为5v,还可以微调,7805输出波纹很小。
内含过流与过载保护电路。
带散热片时能持续提供1A的电流,如果使用外围器件,它还能提供不通的电压与电流。
北京南电科技代理KEC产品线主推三端稳压、四端稳压系列产品,对应ST、ON的78、79系列TO-220AB产品,后厚散热片与纯铜引脚,散热效果更好。
性能完全不逊色st与ON,价格又更有优势。
7805引脚图(管脚图)
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格与管脚分布。
例如:78M05三端稳压器可输出+5 V、0、5 A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。
(3) 外形及管脚分布,如附图1-25所示。
由7805,7905,7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。
该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V与+12V。
其特点就是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。
7805工作原理
7805工作原理
7805是一种线性稳压器，主要用于将输入电压稳定为5V的输出电压。
它的工作原理基于在稳压器中使用负反馈的概念。
下面是7805的工作原理的一般描述：
1.输入电压传输：当输入电压（通常为直流电压）被引入7805芯片的输入引脚时，它首先通过一个输入电阻分流，然后经过一个限流二极管，以防止电流过大。
2.电压调整：输入电压经过限流二极管后，进入稳压器的基准电压源。
7805芯片内部有一个基准电压源用于比较，通常是通过稳压二极管或Zener二极管提供的。
3.负反馈：基准电压和稳压器输出电压之间进行比较，并通过一个差分放大器来生成误差信号。
这个误差信号被放大后送至功率放大器。
4.功率放大：通过控制功率晶体管的驱动电流，稳压器控制输出电压的大小，以使它等于基准电压。
当输出电压增大时，误差信号会减小，从而降低功率晶体管的驱动电流；当输出电压减小时，误差信号会增大，从而增加功率晶体管的驱动电流。
5.输出电压：通过电流调整，稳压器将输出电压保持在稳定的5V。
稳定输出电压的电流能力因7805的具体型号而异，但一般能够提供数百毫安的输出电流。
综上所述，7805稳压器通过负反馈控制输出电压，并根据输
入电压的变化自动调整输出电压，从而实现了将输入电压稳定为5V的功能。
7805中文资料资料
精品文档7805中文资料/LM7805中文资料LM7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC 5V的输出电压，应用范围广，内含过流和过载保护电路。
带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。
LM7805引脚图(管脚图)7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。
精品文档．精品文档1A、三端稳压器可输出12V;7912例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压所示。
外形及管脚分布，如附图1-25(3) 的稳定电压。
7812组成的特殊的线性稳压电源7805由，7905，但可以从两个相同的次级绕组中产生出如图所示为一种特殊的电源电路。
该电路虽然简单，这两组交流电源之E3跨接在D3E2、、。
其特点是：和、三组直流电压：+5V-5V+12VD2 间，起着全波整流的作用。
精品文档．精品文档7805?78 780三端稳压集成电路电子产品中常见的三端稳压集成电路有正电压输出只有三I是指这种稳压用的集成电路系列顾名思义三系列和负电压输出79的TO- 220引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管封装准封装，也901样子TO-9基本信中文名三端稳压集成电780最大输出电1.5A热过载保护、短路保护、使用方输入电不大36V输入输出压2V输出电4.8V~5.2V结构组系列三端稳I来组成稳压电源所需的外围元件极少78/7用三端稳压集成电路7805精品文档．精品文档电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
电子元件L7805CV电源芯片相关参数知识
电子元件L7805CV电源芯片相关参数知识
这款型号为L7805CV的电子元件，是一种线性稳压芯片，属于电源芯片。
它的输出电压是4.75-5.25V，静态电流是4.2-8mA。
它的输出电流可达到1.5A，不需外接补偿元件，内含限流保护电流，可以有效防止负载短路烧毁元件。
关于电子元件L7805CV的相关参数数据，下面为你详细介绍。
电子元件L7805CV的基本参数：
输出电压：4.75-5.25V；
最大输入电压：35V；
静态电流：4.2-8mA；
输出噪音电压：40uV；
纹波抑制比：78dB；
输出电阻：17mΩ；
输出电压温度系数-1.1mV/°C；（注：L7805CV与7805相通）
电子元件L7805CV的特征：
输出电流可达1.5A
不需外接补偿元件
内含限流保护电流，防止负载短路烧毁元件
内含高温过热保护电路，防止结温过热烧毁器件内含功耗限制电路，防止烧毁输出驱动器晶体管。
7805三端稳压集成电路应用及注意事项
7805三端稳压集成电路应用及注意事项7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是一般的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
7805三端稳压IC内部电路具有过压爱护、过流爱护、过热爱护功能，这使它的性能很稳定。
能够实现1A以上的输出电流。
器件具有良好的温度系数，因此产品的应用范围很广泛。
可以运用本地调整来消退噪声影响，解决了与单点调整相关的分散问题，输出电压误差精度分为±3%和±5%。
一、7805三端稳压IC在电路运用中应留意以下事项：
输入输出压差不能太大,太大则转换效率急速降低，而且简单击穿损坏。
最高输入电压不能超过35伏; 输出电流不能太大，1.5A 是其极限值。
大电流的输出，散热片的尺寸要足够大，否则会导致高温爱护或热击穿; 输入输出压差也不能太小,低于2伏稳压效率急速下降。
二、7805没有输出电压诊断
1、输入端没有电压，或者电压过低，这个可以用万用表直接测量到的。
2、滤波电容击穿了，短路，造成7805爱护。
3、线路上有短路或者断路现象。
4、管子本身烧了。
三端稳压7805的参数
对于三端稳压器，最常用的有78X 系列与79X 系列。
比如应用范围广，7805顾名思义 05就就是输出电压为 5v,还可以微调,7805输出波纹很小。
内含过流与过载保护电路。
带散 热片时能持续提供1A 的电流，如果使用外围器件，它还能提供不通的电压与电流。
北京南电科技代理 KEC 产品线主推三端稳压、 四端稳压系列产品，对应ST 、ON 的78、 79系列TO-220AB 产品，后厚散热片与纯铜引脚，散热效果更好。
性能完全不逊色 st 与ON ， 价格又更有优势。
7805引脚图(管脚图)(1)集成三端稳压器根据稳定电压的正、负极性分为 78XXX 79 xxx 系列。
附图给出了正、负稳压的典型电路。
/I H二kJ\__ 1 -----------------------------OUTPUTS 2PAK (Any Typa)阳00系列管加定义TO-22-0 (Any Type) TO^20FFTO-220FM2? OUTPUT二&R0UMC 3 pipurTO -3例如:78M05三端稳压器可输出+5 V 、0、5 A 的稳定电压;7912三端稳压器可输出 12V 、 1A的稳定电压。
(3)外形及管脚分布,如附图1-25所示。
〈正、负稳压7805电路〉(2)三端稳压器的型号规格与管脚分布。
TO-220裁爭：丧示输岀电圧和亨母：W 水输出載扎电訛的Cffl 曲表1-L7J附表1 -17三端稳压器输出电流字母養示法LM氐宇)SH F0.1 A 0 .5 Ai A2A1UA*_■入# INPUT 2 血 GXD? 間|lh OL7TPLTVT>◎正稳圧VD(b)负梯压由7805,7905,7812 组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。
该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V与+12V。
其特点就是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。
7805解释
三端稳压集成电路
电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。
顾名思义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
7805如图1所示 213
正
面
图1 7805
用78/79系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V ，7909表示输出电压为负9V 。
电源选择
需求： 提供一个5V 左右的稳定电压，电流越1.5A 左右；
供选设备：电压3.6V 电流1.5A 的直流5号充电电池2节，电压1.7V 电流1.5A
的直流普通5号干电池4节，杜邦线若干；
方案一：2节充电电池串联给7805输入端提供直流7.2V电压，1.5A电流，通过连线使7805输出端输出5V电压，1.5A电流。
结果：失败。
左
原因：电池失效。
方案二：4节干电池串联给7805输入端提供直流6.8V电流，1.5A电流，通过连线使7805输出端输出5V电压，1.5A电流。
结果：成功
作顺利完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7805 稳压芯片，7805 芯片介绍
7805 是我们最常用到的稳压芯片了，他的使用方便，用很简单的电
路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51 系列
单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805 等，
性能有微小的差别，用的最多的还是lm7805。
7805 结构组成是用78/79 系列三端稳压IC 来组成稳压电源所需的外
围元件极少，7805 三端稳压集成电路电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78 或79 后面的数字代表该三端集成稳压电路的输出电压，如7806 表示输出
电压为正6V，7909 表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A 以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N 个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
