微机监测设备的常见故障处理
微机监测故障处理
微机监测故障处理常见故障处理方法及实例1 如何处理采集机故障1.1 当采集机发生故障时系统将会弹出采集机状态图进行报警，如下图所示采集机上竖线为灰色的表示该采集机故障，如为绿色表示该采集机正常。
1.2 首先观察该采集机的指示灯是否有显示，如果没有则说明电源模块损坏，可进行更换。
1.3 观察该采集机的指示灯显示。
如果开关板的工作灯闪烁则说明该开关板故障，如果模拟板的工作灯闪烁则说明该模拟板故障，如果所有工作灯闪烁则是CPU板故障。
1.4 更换故障板。
注意：新板的地址开关应与老板保持一致，对于CPU板还应注意原CPU板上是否有CAN总线电阻跳线，如有应将其移至在新板上。
更换完CPU板后必须将该采集机重新设置一遍。
故障实例：电源电压无法采集，电源采集机灭灯，经检查为电源供电机电源模块故障，更换后恢复。
2 如何处理CAN总线故障CAN总线的布线在理论上应该是长蛇式，即一头是工控机，另一头是CAN总线尾端的一个采集机（封124Ω终端电阻），用万用表测CAN总线间的阻抗应为60Ω左右（所有采集机应关电）。
但各电务段下属的信号工区在实际施工布线时，有时会布出树形和环形两种CAN总线结构。
环形结构本身是一种错误，必须从中间将环断掉，将多余的CAN总线去除，形成开始所说的长蛇式。
树形结构是在长蛇式基础上从中间分出一至两个“树枝”，这时应找出“枝头”，在这个采集机封124Ω终端电阻，CAN总线阻抗这时应小于66.2Ω。
如“枝头”不封电阻，CAN总线有时状态不稳定。
问题1 CAN总线过长（超100米）产生延时，协议发生混乱，使远端采集机无法设置和测试。
解决方法：线尽量取直，剪除多余盘线。
问题2 CAN总线的布线中间断线，从断点靠近工控机的采集机状态正常，断点以远的采集机状态不对，即虽然采集数据的绿灯始终在闪烁，但发射信息的红灯永远不亮。
解决方法：先将所有采集机关电，用万用表的200Ω电阻档测每个采集机后面的CAN总线，顺序是从靠近工控机的采集机向远延伸，先是测量值为120Ω左右，一直找到阻值为无穷大时，即已找到了断点，重新焊接（所有的CPU板要拔出），然后插好CPU板，再用万用表测CAN总线，应为60Ω左右，这时问题应已解决，开采集机条件应能上来。
信号设备故障分析处理—微机监测设备故障案例
信号设备故障分析处理—微机监测设备故障案例·内容导读·故障案例由故障现象、故障分析、判断处理三部分组成。
故障现象，阐明了每一个案例的现场反应、信息显示等；故障分析，通过现象判断分析发生故障的可能性，并将故障范围尽量缩小；判断处理，阐述了故障处理的方式、方法和步骤。
内容包括：6502电气集中设备故障、转辙转换设备故障、轨道电路设备故障、区间闭塞设备故障、信号机故障、计算机联锁设备故障、机车信号设备故障、TDCS设备故障、微机监测设备故障、电源设备故障等。
内容丰富、重点突出。
内容摘自原北京铁路局《信号设备故障分析处理380例》，供信号工程技术人员学习参考。
案例1：传感器损坏故障现象巡视电源屏电压状态表中的电压数值偏低。
故障分析首先核对电源屏电压，确认电源屏电压输出是否正常；若正常检查采样熔断器是否熔断，检查熔断器良好，测试电压正常；继续检查传感器，测试传感器采样端子电压是否正常，不正常检查配线，正常检查传感器；传感器无输出电压，更换相同型号的传感器；传感器输出采样电压正常，更换模拟采样板。
判断处理经测试传感器采样端子电压正常，检查传感器无输出电压，更换相同型号的传感器故障恢复。
案例2：CPU板损坏故障现象采集机通信状态窗弹出报警，有采集机图标变成暗灰色，该采集机通道标不再绿蓝闪动。
故障分析首先检查采集机电源开关扳到开的位置，位置正常测试该采集机电源电压（～220V），无电源，检查零层熔断器和配线；采集机电源正常，重启后仍不能恢复，检查CAN总线是否正常；CAN总线正常重新设置采集机；重新设置采集机后仍不正常，需更换CPU板；若不正常，采集机较多应首先查看是否在同一组合架，在同一组合架检查零层熔断器是否熔断。
判断处理检查采集机电源正常，重启后仍未恢复；重新设置采集机后仍不正常，更换CPU板恢复正常。
案例3：水晶头接触不良故障现象站机网络中断。
故障分析检查MODEM指示灯是否正常。
POWER：电源灯；ADSL项LINK点稳定绿灯光：铁通通道正常；LAN项LINK点稳定灯光（绿或桔红）：主机与MODEM通道正常；ADSL项LINK灯灭：联系铁通处理。
微机监测故障处理
微机监测故障处理常见故障处理方法及实例1 如何处理采集机故障1.1 当采集机发生故障时系统将会弹出采集机状态图进行报警，如下图所示采集机上竖线为灰色的表示该采集机故障，如为绿色表示该采集机正常。
1.2 首先观察该采集机的指示灯是否有显示，如果没有则说明电源模块损坏，可进行更换。
1.3 观察该采集机的指示灯显示。
如果开关板的工作灯闪烁则说明该开关板故障，如果模拟板的工作灯闪烁则说明该模拟板故障，如果所有工作灯闪烁则是CPU板故障。
1.4 更换故障板。
注意：新板的地址开关应与老板保持一致，对于CPU板还应注意原CPU板上是否有CAN总线电阻跳线，如有应将其移至在新板上。
更换完CPU板后必须将该采集机重新设置一遍。
故障实例：电源电压无法采集，电源采集机灭灯，经检查为电源供电机电源模块故障，更换后恢复。
2 如何处理CAN总线故障CAN总线的布线在理论上应该是长蛇式，即一头是工控机，另一头是CAN总线尾端的一个采集机（封124Ω终端电阻），用万用表测CAN总线间的阻抗应为60Ω左右（所有采集机应关电）。
但各电务段下属的信号工区在实际施工布线时，有时会布出树形和环形两种CAN总线结构。
环形结构本身是一种错误，必须从中间将环断掉，将多余的CAN总线去除，形成开始所说的长蛇式。
树形结构是在长蛇式基础上从中间分出一至两个“树枝”，这时应找出“枝头”，在这个采集机封124Ω终端电阻，CAN总线阻抗这时应小于66.2Ω。
如“枝头”不封电阻，CAN总线有时状态不稳定。
问题1 CAN总线过长（超100米）产生延时，协议发生混乱，使远端采集机无法设置和测试。
解决方法：线尽量取直，剪除多余盘线。
问题2 CAN总线的布线中间断线，从断点靠近工控机的采集机状态正常，断点以远的采集机状态不对，即虽然采集数据的绿灯始终在闪烁，但发射信息的红灯永远不亮。
解决方法：先将所有采集机关电，用万用表的200Ω电阻档测每个采集机后面的CAN总线，顺序是从靠近工控机的采集机向远延伸，先是测量值为120Ω左右，一直找到阻值为无穷大时，即已找到了断点，重新焊接（所有的CPU板要拔出），然后插好CPU板，再用万用表测CAN总线，应为60Ω左右，这时问题应已解决，开采集机条件应能上来。
微机监测设备的常见故障处理
微机监测设备的常见故障处理前言：现场电务维护人员不仅要能够运用微机监测系统来获取信号设备的运用信息，也要对微机监测设备本身有一定的了解，并具备一些简单的故障判断和处理技能。
在此，将一些微机监测设备常见故障的处理方法向大家做一介绍，以便大家参考。
一、计算机发生‚死机‛的分析与处理操作系统崩溃，出现‚蓝屏‛：主机启动后，出现‚蓝底白字‛的提示信息，上面为‚STOP……‛。
可以重启工控机，若正常，说明CPU风扇故障，致使CPU散热不良造成；若非CPU风扇故障，则说明操作系统有问题，系统文件丢失或硬盘损坏等，只能重新安装操作系统、；若操作系统运行正常，在监测程序界面中，用鼠标点击某项菜单或菜单切换时，反映缓慢。
出现此种现象的原因可能有如下几个方面：（1）操作系统所安装的磁盘剩余空间不足。
如果剩余空间较小，及时删除与监测无关的其他文件，也可以再对其进行‚磁盘碎片整理‛；（2）监测程序所在区，数据占用空间太大，可使用空间不足。
可请专业人员适当修正数据存储量，同时再对其进行‚磁盘碎片整理‛处理。
（3）CPU风扇损坏，只有更换CPU风扇。
二．开机后，主机不能通过自检开机后，一直‚嘀、嘀……‛报警，不能进入系统。
故障原因为内存条与主板插接不良。
三. 绝缘值不正确（一）某些电缆微机测试值与摇表测试值不一致，原因如下：1. 站场是动态的，道岔的转换，信号的开放与关闭，区段的空闲与占用都随时间变化。
实际应用中发现道岔定位时绝缘良好，反位时不好；信号关闭时绝缘良好，开放时不好；区段空闲时绝缘良好，过车时不好；电缆绝缘值亦随天气有关，部分电缆早上、中午测试值变化较大；雨天、晴天绝缘值变化较大。
2. 测电缆绝缘时，防雷设备如没甩掉，将会有很大影响（实际测试时防雷设备必须甩掉）。
在现场遇到测试值不一致时，应检查有无上述情况发生的可能。
（二）电缆绝缘实际测试值正常，而微机测试值全为0兆欧，或全大于20兆欧微机监测电缆对地绝缘电阻如同摇表摇测，都是将500V电压加到该电缆上测试其对地绝缘电阻。
信号微机监测系统施工开通后的故障处理
信号微机监测系统施工开通后的故障处理铁路信号微机监测系统是保证行车安全、加强信号设备结合部管理、监测信号设备状态、发现信号设备隐患、分析信号设备故障原因、指导现场维修、反映设备运用质量、辅助故障处理、提高电务段信号设备维护水平和维护效率的重要设备。
因此在信号设备大修、改造中要同步装备信号微机监测系统，现重点分析了现场施工开通后发现的监测系统故障和设备缺点借以提高信号微机监测系统的设备质量和运用效果。
标签：微机监测系统；轨道电路电压曲线；道岔电流曲线在现场施工中任务量大、时间紧，所以在信号设备大修改造中为了确保信号设备的顺利开通，对微机监测系统在施工时所出现施工不认真或者是出现问题时拖延到开通后处理。
但是由于微机监测系统是信号维修人员预防设备故障和解决设备问题的必要设备之一，因此在施工后必须对微机监测设备进行认真的调试，确保微机监测数据的准确。
下面笔者就近一段时间发现并处理的微机监测系统故障为例，分以下几个方面仅供大家参考。
1 轨道电路电压曲线及相位角方面的故障案例1.1 平旺站轨道电路日曲线在日常巡视中发现，25DG和31DG曲线在分路时均降为14V左右不归0V，并且两个区段监测电压与实际值相差1-2V左右，观察轨道电路电压相位综合采集器电源、工作和通讯表示灯均正常，并且同一采集器其他区段电压与实际一致，后仔细通过微机监测回放功能查看发现当其中一个区段占用分路时，两个区段均下降至14V左右，又要点进行分路试验，结果相同，判断为两个区段采集线有一根互相交叉，相互影响监测结果。
因竣工图中没有微机监测电路配线图，所有按照区段排列位置在微机监测组合数线确定两个区段采集线配线位置，通过摘线试验确定后，联系要点试验倒线后恢复。
注：轨道采集器，一个采集器负责7个区段的采集，哪条采集线是哪个区段，可以通过数线来判断，第一位采集器负责第1至7个区段，第二位采集器负责第8至14个区段，以此类推。
由于多数站微机监测电路，竣工图中没有配线图所以处理时需要自己来找线。

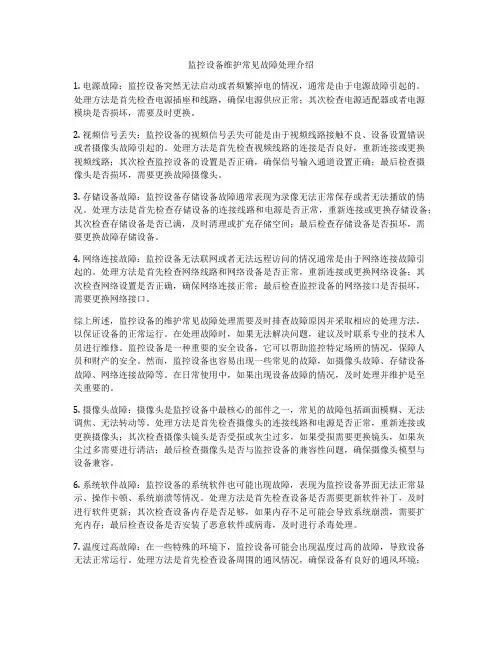

监控设备维护常见故障处理介绍
监控设备维护常见故障处理介绍1. 电源故障：监控设备突然无法启动或者频繁掉电的情况，通常是由于电源故障引起的。
处理方法是首先检查电源插座和线路，确保电源供应正常；其次检查电源适配器或者电源模块是否损坏，需要及时更换。
2. 视频信号丢失：监控设备的视频信号丢失可能是由于视频线路接触不良、设备设置错误或者摄像头故障引起的。
处理方法是首先检查视频线路的连接是否良好，重新连接或更换视频线路；其次检查监控设备的设置是否正确，确保信号输入通道设置正确；最后检查摄像头是否损坏，需要更换故障摄像头。
3. 存储设备故障：监控设备存储设备故障通常表现为录像无法正常保存或者无法播放的情况。
处理方法是首先检查存储设备的连接线路和电源是否正常，重新连接或更换存储设备；其次检查存储设备是否已满，及时清理或扩充存储空间；最后检查存储设备是否损坏，需要更换故障存储设备。
4. 网络连接故障：监控设备无法联网或者无法远程访问的情况通常是由于网络连接故障引起的。
处理方法是首先检查网络线路和网络设备是否正常，重新连接或更换网络设备；其次检查网络设置是否正确，确保网络连接正常；最后检查监控设备的网络接口是否损坏，需要更换网络接口。
综上所述，监控设备的维护常见故障处理需要及时排查故障原因并采取相应的处理方法，以保证设备的正常运行。
在处理故障时，如果无法解决问题，建议及时联系专业的技术人员进行维修。
监控设备是一种重要的安全设备，它可以帮助监控特定场所的情况，保障人员和财产的安全。
然而，监控设备也容易出现一些常见的故障，如摄像头故障、存储设备故障、网络连接故障等。
在日常使用中，如果出现设备故障的情况，及时处理并维护是至关重要的。
5. 摄像头故障：摄像头是监控设备中最核心的部件之一，常见的故障包括画面模糊、无法调焦、无法转动等。
处理方法是首先检查摄像头的连接线路和电源是否正常，重新连接或更换摄像头；其次检查摄像头镜头是否受损或灰尘过多，如果受损需要更换镜头，如果灰尘过多需要进行清洁；最后检查摄像头是否与监控设备的兼容性问题，确保摄像头模型与设备兼容。
常见仪器故障排除措施有
常见仪器故障排除措施有常见仪器故障排除措施。
仪器在使用过程中难免会出现各种故障，这些故障可能会影响仪器的准确性和稳定性，甚至会导致仪器无法正常工作。
因此，及时排除仪器故障是保证仪器正常运行的重要工作之一。
本文将介绍一些常见仪器故障的排除措施，希望可以帮助大家更好地解决仪器故障问题。
一、仪器无法启动。
1.检查电源插座和电源线是否正常连接，确保电源供应正常。
2.检查仪器的开关是否处于关闭状态，如果是，尝试重新打开仪器。
3.检查仪器的保险丝是否烧坏，如有烧坏，更换新的保险丝。
4.检查仪器的内部线路是否短路或接触不良，如有问题，及时修复。
二、仪器显示异常。
1.检查仪器的显示屏是否受到外界干扰，如有，将其移开。
2.检查仪器的显示屏是否有损坏或老化，如有，更换新的显示屏。
3.检查仪器的连接线路是否接触不良，如有问题，重新连接线路。
4.检查仪器的控制板是否出现故障，如有，及时修复或更换。
三、仪器测量不准确。
1.检查仪器的传感器是否受到污染或损坏，如有，清洁或更换传感器。
2.检查仪器的校准是否准确，如有问题，进行重新校准。
3.检查仪器的测量环境是否稳定，如有干扰因素，及时排除。
4.检查仪器的测量方法是否正确，如有错误，进行调整。
四、仪器出现噪音。
1.检查仪器的机械部件是否松动或磨损，如有，进行紧固或更换。
2.检查仪器的电源线路是否受到干扰，如有，进行隔离或更换电源线路。
3.检查仪器的散热系统是否正常工作，如有问题，进行清洁或维修。
4.检查仪器的外壳是否存在共振现象，如有，进行隔离或改善外壳结构。
五、仪器无法通讯。
1.检查仪器的通讯接口是否正常连接，如有问题，重新连接接口。
2.检查仪器的通讯线路是否受到干扰，如有，进行隔离或更换通讯线路。
3.检查仪器的通讯协议是否设置正确，如有错误，进行调整。
4.检查仪器的通讯软件是否存在故障，如有，进行重新安装或修复。
六、仪器发生漏电。
1.检查仪器的外壳是否存在损坏或漏电现象，如有，进行绝缘处理或更换外壳。
铁路电务微机监测调阅分析故障处理
VIIIAG
SWFM功 出电流
SWFM功 出低频
11.4HZ
29
26.8HZ
SWFMJ应该 是励磁吸起 状态
第二部分
典型案例分析
现场调查分析：
利用天窗现场进行模拟试验，试验VIIIAG落下后观察SWFMJ缓放后落下。根据SWFMJ电路图（图3）分析，S1LQGJ落下后用 第一组吸起接点切断SWFMJ自闭电路，使SWFMJ缓放后落下。即SWFMJ在S1LQGJ还没有落下的情况下就落下来。
3、1GJ、DJ（邻）、DJF（邻）继电器接点不良。
线恢复正常。
3970G
乙站
甲站
乙站的条件
区间发送通道电路图
28
第二部分
典型案例分析
案例2：
动态检测车XX站VIIIAG掉码情况调阅及现场调查分析
检测车压入VIIIAG后，SWFM功出电流降为0说明发送电路被切断，同 时SWFM功出低频由绿码11.4HZ变为红黄码26.8HZ，（见图1）结合发 码电路（图2）初步分析为SWFMJ落下，切断了SWFM发码通道，造成 机车在VIIIAG掉码。
通过微机监测以上调阅分析，可明确故障发生时间和原因也 缩小了故障查找的范围；更重要的是在相关检修或更换器材 后，天窗时或天窗后采取以上调阅就可及时发现设备隐患， 从而避免了设备故障的发生。
13
第一部分
案例:2：XX次客车XX站正线出站绿灯掉白灯
典型案例分析
图2-1
14
第一部分
典型案例分析
案例:2：XX次客车XX站正线出站绿灯掉白灯
VIIIAG
丢码
-
正常
30
第二部分
典型案例分析
进一步分析VIIIAG落下后SW1LQG红光带的原因，查阅区间逻辑检查电路图（图4）在JLJ励磁电 路中串入VIIIAGJ的第2组接点，原图为吸起接通，后设计改为吸起断开。但实际按原图施工未 进行修改。通过图4分析：VIIIAG↓→JLJ↓→（SW1LQ）GJ↓。经与设计及施工单位联系，确 认存在此问题。待申请天窗进行彻底修改处理。
信号微机监测系统常见故障现象及处理实例
确等 。
１ ．查找采 集机 配线端 子是 否有 电 ，如果有 电 ， 再 查找采 集机 小 端 子 是否 有 电 ，小 端 子 如果 没 电 ，
调整该 配线 到其他 端子 （ 改采 集 机配 线 ） 。采集 机
要 查环 线 ，查 Ｃ Ｈ列 ，看 Ｊ Ｆ是否 虚焊 ；二 是无 Ｊ ｚ，
需 要查 找 ６０ ５ ２侧面 配线 。
２ ．开关 量 的板 号 、通 道 号与采 集机是 否一 致 。
太原铁路局大同电务段 助理工程师 ， ３０５ 山西大同 ０７０ 收稿 日 ： ００ ４ １ 期 ２ １－ － ００
２１ ０ ０年 ８月
铁 道 通 信 信 号
ＲＡＩ ＬＷ ＡＹ Ｉ Ｓ ＧＮＡＬＵ ＮＧ ＆ Ｃ０Ｍ Ｍ ＵＮＩ ＣＡＴＩ ＯＮ
Ａｕ ｕｓ ２ ０ ｇ ｔ ０１ Ｖｏ． ６ ＮＯ ８ １４ ．
第４ ６卷
第 ８期
信 号 微机 监 测 系统 常 见故 障现 象及 处 理 实例
池
信号 微 机 监 测 系统 把 现 代 最 新 技 术 ，如 传 感 器 、现场 总线 、计算机 网络通 信 、数据库 及软件 工 程 等融 为一 体 ，检测并 记 录信 号设备 的主要 运行 状
开采 集机 ， 信息应 能采集 上来 。
工控机 收不 到采集 机发送 的数 据 ，或给采 集机 设 置参 数 ， 而采 集 机不 响应 。一般 这类 问题 由 ３个
因素造 成 ： 采集 机母 板 到 端 子 板 的 Ｃ Ｎ总 线 接 ① Ａ
触 不 良；② Ｃ Ｕ板 上 的 ８ Ｃ ５ Ｐ ０ ２ ０片 子 损 坏 ；③ Ｃ Ｕ Ｐ 板 上 的 ８位地 址开 关个别 位损 坏 。
信号微机监测常见问题及解决方法
信号微机监测常见问题及解决方法1、目前站机配置文件或站场图修改后无需手工往服务器或终端上拷入数据，只要重启站机程序，数据自动上传到服务器。
2、站机上输入MMS2006密码时提示密码不对。
将程序所在文件夹中PWD.DOG和PWD.SYR文件删除后重新输入此密码则能正常进入资源管理器。
3、电源屏断电不报警或误报警。
电源屏断电设置未按说明配置，有以下几种情况：一是配置项为旧程序的断电设置格式，修改为新程序的断电设置格式；二是[电源屏断电设置]在EspComCfg.ini文件中配了两次，前面一次无内容，后面一次正确，将前面无内容的删除；三是电源屏断电配置项中多出一行：电压类型=0（或1），将此行删除；四是采集外电网质量的车站未采集断电断相报警开关量。
4、站机看门狗程序运行不启动CSDS程序。
C盘根目录下有SYSCFG.ini文件时程序先读取此文件指定的路径，从该路径中运行CSDS 程序，若无此文件直接从E盘运行程序。
检查C盘下SYSCFG.ini文件指定的路径是否正确。
5、站机上所有道岔动作电流曲线都很高或很低。
检查EspComCfg.ini文件中[信息采集方式设置]子项“道岔值处理=1,0”（宝中线道岔电流曲线特殊处理有两种方式：一是将系数设置为5，设置“道岔值处理=0”；二是将系数设置为1，设置“道岔值处理=1”。
其他线不需要特殊处理，一律将系数设置为1，设置“道岔值处理=0”）。
6、站机(终端)程序升级：一种方法是将程序所在文件夹中STATION_UPDATE.ini(HOST_UPDATE.ini)文件删除，在帮助菜单下点击“升级”按钮，程序自动从服务器上下载最新程序；另外一种方法是在服务器上选中所要升级的站(或终端)右键单击在出现的菜单中选中升级站机，密码框中输入09803即可。
7、站机菜单项、模拟量实测、实时报警框正常且开关量有采集，但程序界面上无站场图。
对于AppName软件描绘的站场图，可能是CONDLL.INI文件被损坏，从备份中重新拷入；对于TLE软件描绘的站场图，可能是程序所在目录下3IN1.CFG文件设置有误，检查“本站的站码”设置和TLE图文件名称是否一致。
环境监测仪器故障排除方法说明书
环境监测仪器故障排除方法说明书一、引言环境监测仪器在环境保护和质量控制领域起着重要作用。
然而，任何仪器设备都可能存在故障。
本说明书旨在提供环境监测仪器故障排除的方法，以便用户能够快速解决常见的故障问题，确保仪器的正常运行。
二、故障排除方法以下是常见的环境监测仪器故障及其解决方法：1. 仪器无法启动- 检查电源是否正常连接，并确认供电是否稳定。
- 检查电源开关是否打开。
- 检查仪器是否连接到计算机或其他设备，确保连接稳固。
- 如上述方法无效，联系厂家或售后服务中心寻求进一步帮助。
2. 仪器显示屏无法正常显示- 检查连接线是否正常连接，确保连接稳固。
- 调整显示屏的亮度和对比度设置。
- 如果问题仍然存在，检查是否需要更换显示屏。
3. 仪器读数不稳定或不准确- 检查传感器是否受到干扰或污染，清洁传感器并确保周围环境干净。
- 校准仪器，按照用户手册中的说明进行操作。
- 检查是否存在电磁干扰源，将仪器远离这些干扰源。
4. 仪器故障报警- 查阅仪器用户手册，了解故障报警代码的含义。
- 根据故障报警代码，采取相应的解决方法。
- 如无法解决故障，联系厂家或售后服务中心。
5. 仪器自动关机- 检查仪器是否设置了自动关机功能，如有则调整设置。
- 检查仪器的电池电量，如低电量可更换电池或充电。
6. 数据传输问题- 确保仪器与计算机或其他设备的连接正常。
- 检查数据传输线是否损坏，如有需要更换。
- 使用合适的数据传输软件，按照用户手册中的操作指南进行数据传输。
7. 仪器故障未包含在上述常见故障中- 根据仪器型号和故障现象，联系厂家或售后服务中心，获取专业支持和解决方案。
三、注意事项在进行故障排除之前，请确保已经阅读了仪器的用户手册，并严格按照操作指南进行操作。
在排除故障时，务必注意以下事项：1. 安全第一：在操作仪器时，确保自身安全，并遵循使用和维护的安全说明。
2. 不懂就问：如果对故障排除方法存有疑问，应及时咨询厂家或相关专业人员，避免错误操作导致更大的故障。
浅谈微机监测常见问题的处理方法
浅谈微机监测常见问题的处理方法摘要：随着社会不断进步，各种新技术日益发展。
信号微机监控系统可以全方位监测信号设备的运行状态，属于实现状态修的核心要素。
在应用的过程中，还要注重微机监测设备的日常维护，避免设备故障频繁发生，使其具有较好的稳定性、安全性。
进而，更好地发挥微机监测设备具有的作用，确保系统的安全运行。
关键词：微机监测；常见问题;管控方法；探讨简介:信号微机监测系统是利用计算机和信息采集机实时监测和监测信号设备运行状态的重要驱动设备。
它集成了传感器、现场总线、计算机网络通信、数据库和软件工程等现代技术。
除了监控功能外，系统还具有数据逻辑判断功能。
当信号设备的工作状态偏离预定极限或异常发生时，由于设备故障或非法操作，可以及时报警，以避免列车的安全和正常运行。
为电务部门设备的使用质量和故障分析提供科学依据，保证交通安全，加强信号设备综合部的管理，监控铁。
道路信号设备的质量起着非常重要的作用。
1. 微机监测常见问题1.1信号错误、数据误差在微机监测系统运行过程中，其终端显示的数据信息与微机联锁、列控系统等显示的数据信息不吻台，站型图标中的图示设备位置不正确.还会出现信号机、闭塞没备等的动态化信息与实际监测信息不符。
造成信号错误的原因较多，比如，在交装施工过程中，没有对信号微机监测系统显习信息的准确性引起高度的重视，操作人员没有认真核对设备名称、显示状态等。
在数据误差方面，比如，没有严格按照相关规定，准确设置系统中各个测试顶目的报警数值，造成对应的报警信息数据存在误差，长此以往，加上设备维修管理人员不注重系统设备的日常维护，导致报警信息已经不具备预警的功能。
1.2道岔电流曲线异常在设备系统运行过程中，道岔电流曲线能够客观地反映道岔的运行质量，在分析相关曲线图的基础上，可以准确知道电气特性、时间特性等。
就道岔电流曲线出现异常来说，体现在这些方面。
一是:道岔曲线、正常曲线相比不吻合。
在观察锁闭曲线、启动曲线的时候，没有做好详细的记录，导致相关曲线存在的误差。
微机继电保护测试仪的常见故障处理介绍
微机继电保护测试仪的常见故障处理介绍一、前言微机继电保护测试仪是电力系统中广泛应用的一种测试设备，它可以对电力系统中的继电保护装置进行测试和维护。
但是在使用过程中，有时候难免会遇到一些故障，如何正确处理这些故障并保障测试继续进行是测试人员必须掌握的技能。
本文将介绍微机继电保护测试仪的常见故障及其处理方法，帮助测试人员更好地使用该设备。
二、微机继电保护测试仪的常见故障1. 通讯故障通讯故障是微机继电保护测试仪常见的故障类型之一。
这种故障通常表现为测试仪不能与被测设备实现正常通讯，导致无法正常进行测试。
通讯故障的原因很多，包括通讯接口不良、通讯设置错误、通讯线路受干扰等。
2. 电源故障电源故障也是微机继电保护测试仪的常见故障类型之一。
测试仪的电源故障通常是由于电源线路连接不良、电源供电不稳定等原因引起。
电源故障会导致测试仪无法正常开机或频繁死机。
3. 数据库故障微机继电保护测试仪的数据库是测试过程中存储测试数据的重要组成部分。
如果数据库出现故障，测试数据将无法保存或读取，从而影响测试结果。
数据库故障的原因很多，包括数据库文件损坏、数据库连接超时等。
4. 硬件故障微机继电保护测试仪的硬件包括显示屏、键盘、主板、存储卡等。
这些硬件在长时间使用后，可能会出现故障或损坏。
硬件故障通常会导致测试仪无法正常工作，如启动不了、蓝屏、花屏等问题。
5. 软件故障微机继电保护测试仪的软件包括操作系统、应用程序等，这些软件也存在着故障的可能。
软件故障通常会导致测试仪不能正常运行，如系统崩溃、软件运行缓慢等。
三、微机继电保护测试仪故障处理方法1. 通讯故障处理方法通讯故障处理方法包括检查通讯接口连接是否牢固、检查通讯线路是否受干扰、修改通讯设置等。
在处理通讯故障之前，建议先检查被测设备的通讯接口是否正常。
2. 电源故障处理方法电源故障处理方法包括检查电源线路连接是否牢固、检查电源是否供电稳定等。
如果测试仪的电源供电正常，但仍然无法正常工作，可以尝试更换电源适配器。
在线监测设备日常维护、常见故障排除及相关配件和耗材
在线监测设备日常维护、常见故障排除及相关配件和耗材在线监测设备日常维护及常见故障排除1. 仪器的运行1．1仪器初次投入运行仪器初次安装使用或长期停止使用后重新启动，都需对仪器进行检查、调试和标定方可投入运行。
1.1.1 在主菜单中，选择“参数设定”命令。
按工作要求设定各参数。
1.1.2 复位返回到主菜单，选择“试样测定”命令，按“确认”键仪器即开始投入运行。
1.1.3 按日常维护和定期维护要求维护仪器，保证仪器可靠运行。
1．2 仪器自动停机和再启动当仪器自动检测到无试样时，显示屏出现“取样？”提示，并自动停止本次测定，进入下一个样品测定。
当再次测定开始，仪器检测到水样恢复后将自动恢复此通道的测定。
当仪器自动检测到无试剂时，显示屏出现“试剂？”提示，1．3 临时停止运行注意事项临时停止工作一周以内，须在硬件测试菜单条下，选择“清洗”命令，仪器将自动清洗流路系统两遍，待清洗完成后，就可关闭电源，仪器将保留所有参数。
重新启动时只须选择“试样测定”并按“确认”键即可。
1．4 长期停止运行注意事项仪器若停止工作一周以上，在关闭电源之前，必须进行如下工作：将试剂进口管从试剂桶中抽出，放入盛有除盐水的杯中，启动仪器相对应的电磁阀把试剂管清洗干净，再选择“清洗”命令，让仪器完成自动清洗，待清洗完毕此时方可关闭电源。
仪器重新启动时，必要时重新标定仪器。
2. 维护和故障处理2.1 维护2.1.1 日常检查保持仪器内外清洁。
每日打开仪器前门观察仪器工作状态，检查试样过滤器有无渗漏，一旦发现问题，应及时处理。
2.1.2 定期维护1）仪器主要的定期维护工作为添加试剂。
2) 每三个月检查一次阀管，其具体步骤为：启动相应电磁阀，抽拉阀管被压部分，揉搓几下，被压部分即可恢复，处理完后，也可将阀管抽拉回原处。
检查完所有的阀管只需几分钟,但可以给您的工作带来极大的便利。
2.2 可能出现的问题和故障处理2.2.1 阀不动作1）+24V电源损坏 2）供电连线松开2.2.2 显示屏无显示1）+5V电源损坏 2）显示屏连接排线松动。
电力系统微机保护测控装置运行中的常见故障
电力系统微机保护测控装置运行中的常见故障引言在电力系统的组成中，微机保护测控是一种由高集成度、芯片单片机、电流电压互感器以及开关电源等部件组成的装置。
其发挥的主要作用即对电力系统实施科学的保护措施，同时也可以根据电力系统实际运行的参数，选择合适的电力进行相应的配置，给客户提供专属的定制服务。
微机保护测控装置在实际操作中难免会因为制造工艺的不同，电力系统的运行环境不稳定等因素，性能方面产生相应的故障问题。
笔者就结合自己实际的工作经验对常出现的故障问题进行分析并提出几点自己的解决对策与看法。
一、微机保护测控装置的基本组成结构从科学意义上来说，微机保护测控装置大致的硬件组成结构主要包括：模拟量的输入与输出系统回路、微型机的系统、开关量的输出与输入系统回路、人际对话接口以及一个大型供电电源等。
在这五个不同的结构系统中还包含着不同微小的零部件，如在微型机控制系统中还包含着微处理器（常说的CPU，存储器以及定时器等。
在实际使用中，工作人员都是采用机箱式结构，将微机保护与测控装置紧密的联合起来，构成一个大型的微机保护测控装置机箱体。
在这个保护装置机箱内部中，通常还设有保护插件、电源插件、模数变换插件与人机对话插件等。
下图1 就是某线路保护装置插件的具体示意图：二、微机保护测控装置在电力运行中发挥的主要作用一般来说，不同的微机保护测控装置中所设置的插件都会有所不同，但是最常使用的保护测控装置中通常都会设有以下四种插件，分别是：CPU插件、PT/CT 插件、电源插件与人机对话插件。
2.1 CPU 插件这是微型保护控制系统中的重要核心所在，其可以完成数据的采集与分析，运用算法等程序来实现对于电力系统的保护作用，同时其也具备一定的控制作用。
一般的CPU插件上需要设有RS232通信的接口、RS485通信的接口，光纤电缆线接口以及以太网的接口。
2.2PT/CT 插件此次插件直接工作的零部件为电流电压互感器，其可以将电流电压互感器的信号通过算法等程序转变为电力系统中保护所需的电流信号。
关于铁路信号微机监测系统故障分析及处理措施
作者 简介：罗
磊 （ １ ９ ８ ４ 一 ） ，男 ， 山东 掖 县 人 ，开 滦 集 团 国 际物 流 公 司 铁 运 公 司 唐 山运 输 部 助 理 工 程 师 ，研 究 方 向为 铁
于 铁 路 安全 、 经 济提 高 铁 路 效 益 方 面 具 有 很 大 的意 义 。
一
图１ １ Ｄ ０ Ｊ接 点 状 态 监 测 电路 图
、
铁 路 信 号 微 机 监 测 系 统 故 障 分 析
道 岔 采 集 机 用于 采 集 道 岔 １ Ｄｑ Ｊ开 关量 、监 测 道 岔 动 作 电 流 曲线 及 Ｓ Ｊ 封连 的监 测 和 报警 。在 现场 实 际 运 用 中 ，通 常 我们 通 过 道 岔 动 作 曲线 记 录 情 况 及 道 岔 采 集 机 指 示 灯显 示 状 态 来 判 断 道 岔 采 集 机 故 障 。 当 全 站 道 岔 转 换 时道 岔 动 作 曲 线 不记 录 且 道 岔 采 集 机 指 示 灯 显 示 异 常 时 ，可 判 断道 岔采 集 机故 障。
果 灯 的 颜 色 显 示 红色 ，代 表 网络 中 断 ，有 故 障现 象 出 现 。其
信号 ，说明一切正常 ，否则 ，可能是道岔传感器故 障。
（ ２ ）开 关 量 采集 器 问 题 开关量采集器用于采集 １ ＤＱＪ 的一 组 半 空接 点 状 态 ， 记 录 道 岔 转 换 时 间 。通 过 使 用 万 用表 测 量 开 关 量 采 集 器 上 的输
铁 路信号监测站机 网络系统中 ，如果 网络系统出现故障
时 ，则 就 需 要 借 助 网 络分 析 工 具 进 行 分 析 ， 才能 准确 找 到 故 障 点 ， 以恢 复 网络 正 常 工 作 。 一 般 情 况 下 ，在 判 断 网 络 系 统 是否出现故障时 ， 则 可 以通 过 网络 连 接 处 的指 示 灯 进 行 判 断 ： 如 果 网络 连 接 指 示 灯 为 绿 色 ，则 表 示 网络 连 接 正 常 ，但 是 如
监测定位系统常见故障及预防处理办法
监控系统常见故障、原因分析和预防一．系统传输时断时续1.监测主机的下行巡检信号和分站送到监测主机的上行信号都有，在监测主机上显示传感器或分站信号时断时续。
应检查：(1) 主传输电缆较远端或分支电缆是否有短路；(2) 主传输电缆长期使用，是否参数变化较大；(3) 分站传输部分是否有故障。
2.部分分站和传感器无信号传输(1) 分站传输光耦或485接口芯片损坏或芯片性能下降；(2) 传感器损坏，信号电缆断开，分站接入测点的光耦损坏。
3. 监测主机接收信息紊乱(1) 检查中性线；(2) 分站供电电源电压波动较大、负载重、供电不稳；(3) 监测主机感染病毒。
二．电源部分1. 电源无输出2. 交流停电、蓄电池不投入供电三．传感器部分1.传感器有数值，分站显示断线原因：{1}传感器信号线开路或与电源线负极短路{2}分站故障{3}传感器故障处理方法：先判断是线路还是分站故障，将分站中该传感器接线端口对换。
如原通道故障消除，说明是线路故障。
也可将传感器直接接到该传感器线路附近的连接器中，如故障消除，说明是线路故障，查找线路故障点，重新接好。
如故障仍存在，判断是分站还是传感器故障。
用该传感器直接接入该分站其余好的端口，如该传感器工作正常，则说明分站故障，更换新分站。
如该传感器故障仍存在，则说明是传感器故障，更换新传感器。
2.分站通讯正常，模拟量或开关量传感器全部故障原因：{1}分站左右18v电源接入线开路{2}分站板损坏{3}模拟量或开关量其中一路短路{4}分站电源18v是否输出处理方法：首先判断分站电源18v是否正常输出，用万用表测量输出端如无18v输出，说明18v板坏，更换该电源板。
如故障仍存在，打开分站箱检查18v电源接入线是否开路，如该线断开重新接好。
如故障仍存在，判断是线路短路还是分站板坏。
打开分站箱对模拟量侧或开关量侧的接线端子依次断开，当断开到故障消除，说明该线路短路，查出故障点排除故障。
如故障仍存在，说明分站板坏，更换该分站板。
设备常见故障及处理措施
定期更换易损件
确定易损件清单
根据设备使用说明书和实际使用 情况，列出设备中容易磨损或损 坏的部件，如轴承、密封件、滤
清器等。
定期更换易损件
按照规定的周期或根据实际情况， 及时更换易损件，防止因部件损坏 导致整个设备故障。
记录更换情况
记录易损件的更换时间、数量和操 作人员等信息，以备后续查询和评 估。
设备故障会影响生产线的稳定性和产品的质量，严重时可能导致生产事故。
设备故障分类
按照故障发生的原因，可分为自然故障和人为故障。自然故障是指设备在正常运 行过程中因自然因素（如磨损、老化等）导致的故障，而人为故障则是指因人为 因素（如操作不当、维护不及时等）导致的故障。
按照故障发生的紧急程度，可分为紧急故障和普通故障。紧急故障是指设备出现 重大故障，需要立即停机处理，而普通故障则是指设备出现一般性故障，可以稍 后处理。
设备常见故障及处理措施
汇报人： 2023-11-26
目 录
• 设备故障概述 • 常见设备故障及处理措施 • 预防性维护与保养 • 设备故障排查与诊断技术
01 设备故障概述
设备故障定义
设备故障是指设备在运行过程中出现的各种异常现象，如停机、振动、温度异常、泄漏等，导致设备不能正常运转或出现安 全隐患。
故障
机械系统振动。
处理措施
检查机械部件的磨损情况，如需要，进行 更换。确保机械部件的清洁和润滑，以减 少磨损。
处理措施
检查机械系统的平衡，如需要，进行调整 。检查机械系统的连接部分是否有松动， 如有需要，进行紧固。
电气故障及处理措施
故障
电源故障。
故障
电机故障。
处理措施
检查电源是否正常，如需要，进行更 换。确保电源插座和线路的完好和安 全。
迅速判断处理微机监测站机硬件故障的探讨
迅速判断处理微机监测站机硬件故障的探讨迅速判断处理微机监测站机硬件故障的探讨南昌铁路局福州电务段舒盛荣[摘要]针对现场维护人员对整个系统组成原理缺乏全面深刻理解，发生故障后无从下手的现状，提出了迅速判断处理微机监测站机的硬件故障方案和建议。
[关键词]微机监测硬件故障微机监测系统综合现代计算机技术、网络通信技术和现代控制技术，现场维护人员对整个系统组成原理缺乏全面深刻理解，发生故障时往往不知从何处下手。
受环境因素的影响，微机监测反映出来的主要是硬件方面的故障。
就此问题，笔者通过总结长期以来微机监测硬件故障诊断和排除实践经验，摸索出一些简单通用的检查故障点办法，供参考。
1上、下位机不通讯主要原因有：（1）CAN通讯线断线或C AN通讯头与CAN卡接触不良。
（2）电源板故障。
（3）CPU板故障。
（4）某一个CPU板故障造成所有CPU板与上位机均不通讯。
（5）CAN卡损坏造成上下位机不通讯，此时应更换C AN卡。
2计算机黑屏无显示主要原因有：（1）显示器电源开关未打开，电源线松动。
应先检查显示器左下角电源指示灯。
正常情况下，此灯为绿色。
（2）显示器信号输入线与主机接口接触不良。
（3）主机键盘被锁定。
（4）找不到操作系统或硬盘损坏。
（5）内存条损坏。
3计算机发生“死机”3.1操作系统崩溃，出现“蓝屏”。
3.2程序运行一段时间后，切换各功能菜单时反应缓慢，出现此种现象的原因可能有如下几个方面：（1）操作系统所安装的磁盘剩余空间不足。
解决办法：如果剩余空间较小，及时删除与监测无关的其他应用软件，也可以再对其进行“磁盘碎片整理”。
（2）CPU风扇损坏。
解决办法：更换C PU风扇。
（3）监测程序所在区磁盘，数据占用空间太大，造成该区剩余空间不足。
解决办法：立即适当修正数据存储量，同时再对其进行“磁盘碎片整理”处理。
4开机后，主机出现“嘀……”报警的现象，不能进入系统可判断内存条与主板插接不良。
5电缆绝缘测试值与摇表测试不一致微机监测系统电缆绝缘时，有时会出现与用摇表测试的数值不一致，原因大致有以下几个方面：5.1首先，站场是动态的，包括道岔的转换、信号的开放、关闭、区段的空闲与占用以及随时间、天气变化等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

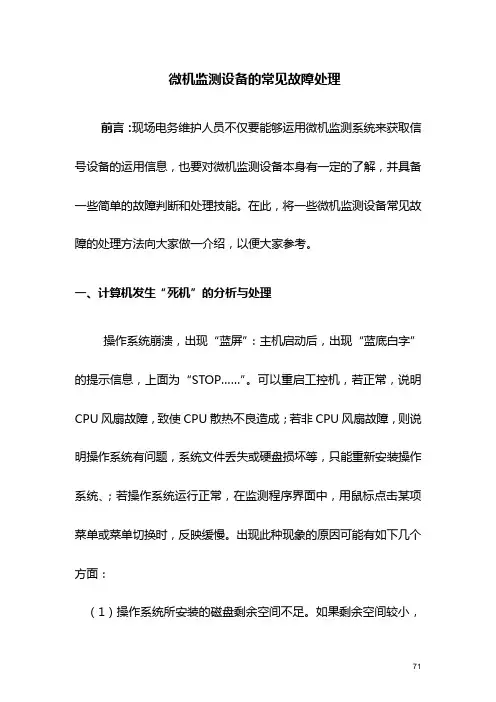

微机监测设备的常见故障处理前言：现场电务维护人员不仅要能够运用微机监测系统来获取信号设备的运用信息，也要对微机监测设备本身有一定的了解，并具备一些简单的故障判断和处理技能。
在此，将一些微机监测设备常见故障的处理方法向大家做一介绍，以便大家参考。
一、计算机发生‚死机‛的分析与处理操作系统崩溃，出现‚蓝屏‛：主机启动后，出现‚蓝底白字‛的提示信息，上面为‚STOP……‛。
可以重启工控机，若正常，说明CPU风扇故障，致使CPU散热不良造成；若非CPU风扇故障，则说明操作系统有问题，系统文件丢失或硬盘损坏等，只能重新安装操作系统、；若操作系统运行正常，在监测程序界面中，用鼠标点击某项菜单或菜单切换时，反映缓慢。
出现此种现象的原因可能有如下几个方面：（1）操作系统所安装的磁盘剩余空间不足。
如果剩余空间较小，及时删除与监测无关的其他文件，也可以再对其进行‚磁盘碎片整理‛；（2）监测程序所在区，数据占用空间太大，可使用空间不足。
可请专业人员适当修正数据存储量，同时再对其进行‚磁盘碎片整理‛处理。
（3）CPU风扇损坏，只有更换CPU风扇。
二．开机后，主机不能通过自检开机后，一直‚嘀、嘀……‛报警，不能进入系统。
故障原因为内存条与主板插接不良。
三. 绝缘值不正确（一）某些电缆微机测试值与摇表测试值不一致，原因如下：1. 站场是动态的，道岔的转换，信号的开放与关闭，区段的空闲与占用都随时间变化。
实际应用中发现道岔定位时绝缘良好，反位时不好；信号关闭时绝缘良好，开放时不好；区段空闲时绝缘良好，过车时不好；电缆绝缘值亦随天气有关，部分电缆早上、中午测试值变化较大；雨天、晴天绝缘值变化较大。
2. 测电缆绝缘时，防雷设备如没甩掉，将会有很大影响（实际测试时防雷设备必须甩掉）。
在现场遇到测试值不一致时，应检查有无上述情况发生的可能。
（二）电缆绝缘实际测试值正常，而微机测试值全为0兆欧，或全大于20兆欧微机监测电缆对地绝缘电阻如同摇表摇测，都是将500V电压加到该电缆上测试其对地绝缘电阻。
需知，绝缘测试组合E-05-1端子为测试绝缘及电源对地漏流的地线；E-05-2→500V+与E-05-3→500V-之间的500V电压，测试时才有，不测试时则无。
当发现绝缘值不对时（比如，都大于10M）可先查看500V是否有（用万用表直流档测量端子E-05-2和E-05-3，或者C0-D2-03-1和C0-D2-03-2之间的电压），若500V没有了，可查看绝缘单元插接是否良好，否则就是绝缘单元坏了；若500V正常，那有可能是大地线没接好（E-05-1），或者开出板（C0-D3）工作不正常，或者是24-环线（每层06-1和C1-D0-B12）没接好。
若测试值全部为0MΩ时，则可能为综合采集机模入板对应路的芯片4051损坏；JY-LL-DS单元中芯片AD202损坏；E-05-2与E-05-3短路或绝缘不好。
若测试值全部大于20M时，则可能为500V单元没有220V输入电压或无500V-输出电压；E-05-1地线断；漏流盒接线端子3接地；E-05-3（500V-）接地或与地线之间绝缘不好；分线盘的地线与微机监测的地线E-05-1不共地。
检查500V单元220V输入电压如图所示（因目前微机监测图纸设计很不规范，下图在工区使用图册中原理图没有，仅在配线图中显示，特别是在设备有问题进行查找时，下图尤为重要）：电源屏电压测试值不准确。
故障可能为：1. C０－D1采样线断线：应查看施工图C０－D1相应位臵输入电压是否正常。
若电压表示灯（绿灯）亮，则说明该路输入电压正常，可能为C０组合相应输出线C０－D2至C1－D1综合从机模入板断线，或C０组合内部断线；2. 保险管烧断：若电压指示灯（绿灯）不亮，用万用表测量C０－D1相应位臵输出电压正常，为电源屏采样线断线或熔断器相应路保险管被烧断。
3. C０－D2到综合模入板C1－D2的线断；如果进入模入板的电压正常而微机显示不正确，需要检查模入板及CPU板。
4. C０组合内部断线：如果输入电压正常而指示灯不亮，很可能C０组合内部配线断线。
5. 转换单元损坏。
五．轨道电压测试值不准确轨道电路的接收电压从机械室轨道继电器接收端子上采样，经52端子通过衰耗电阻接入轨道互感器模板，经隔离量化后，转换成0～5V的直流标准电压，然后通过CPU板模/数处理，再送到上位机。
如微机测试值为0，而实际测试值为17V，则可能为此区段采样线断；轨道互感器板故障；CPU板故障。
移频接收电压测试值不准确的故障分析与处理同轨道电压。
六. 开关量不正常1．6502车站：当发现站场平面上某一个或部分开关量与实际不相符时，应先检查开关量采集机、CPU板及相应开入板是否正常，相应表示灯是否正确，若采集机工作不正常，则根据前面介绍作出相应处理；若采集机工作正常，而相应开入板表示灯不正确，可用万用表测一下相应端子上的JZ24电压是否正常。
2. 微机联锁站：开关量信息不能实时变化，模拟量实时信息正常。
微机监测所采集的开关量信息，基本都是由微机联锁维修机提供的，而模拟量是由采集机提供的。
出现上述故障后，应先观察联锁维修机平面图信息，若其不能实时变化，则监测系统的平面图开关量信息也就不能实时变化，说明联锁维修机提供信息未能送出。
七．电码化电流电码化电流的采样，一般都在电码化发码盒后面加上一个2X采样模块。
模块的接线端子上有+12V、-12V、GND输出a、b，采样线从a、b然后到采集机柜区间采集机的电码化模入板上。
当有车发码时，通过2X模块采集到相应区段信息，送到区间采集机经过CPU板处理后，送到上位机。
发码时若监测不到发码电流，应先查看采样线是否断线或脱焊；若无断线，则用万用表（直流档）测模块端子GND和a（或b）。
发码时应有输出电压，不然则为2X模块损坏。
八．道岔电流曲线在道岔动作电路回线中串入电流采样模块，将动作电流隔离并转换为0-5V标准电压，送入道岔采集机模入板，经选通至CPU板进行A/D转换，形成道岔电流曲线，暂存在道岔采集机存储器里。
当站机索要数据时，再将一条完整的道岔电流曲线数据送往站机。
如果没有电流曲线，分析与处理如下：1. 采样模块电源问题：用万用表测量模块配线端子上的+12V、-12V、GND电压是否正常。
平时应有电压，如果没有，应查此端子相应电源到道岔采集机的电源之间的配线。
2. 如果模块工作电压正常，要检查模块→道岔模入板之间配线。
3. 模块损坏：模块工作电源正常，采样线也正常。
道岔转换时，用万用表（电压直流档）测量模块有无输出。
如为1X模块，在两个表笔之间并联一个51Ω的电阻，用黑笔表对道岔从机GND，红表笔对模块输出，看有无输出电压。
如果没有输出，则说明模块损坏。
如为3X模块，用黑表笔对道岔从机电源GND，红表笔对a、b、c其中一个，看有无输出。
4. 道岔从机模入板上对应路的芯片4051损坏。
当上述3项检查均正常，则为模入板上的芯片4051损坏。
九．熔丝断丝报警熔丝断丝信息用开入板引入，将所采样条件与公共线构成回路。
当熔丝断丝时，就点亮其对应路上表示灯，报警信息上传至上位机。
如果不报警，可先查看开入板上其表示灯是否点亮，或通过查阅施工配线图，用万用表查采样条件与熔丝断丝公共电源环线是否有电压。
如无电压，则检查采样条件。
十 .灯丝断丝报警当现场列车主灯丝发生断丝报警而微机未报警时，可以从以下几方面检查：1. 下行端灯丝报警时，开出板上数据组6与数据位7应同时点亮，上行端灯丝报警时，开出板上数据组6与数据位8应同时点亮；如不亮，则检查XDS、SDS采样条件。
2. 检查报警继电器JB0(下行)或JB1（上行）是否吸起。
3. 依照图纸查A 层06-5、6、7、8、9、10、11、12端子配线。
4. 用万用表测量综合采集机模入板A24对A26是否有直流0-5V 电压。
十一. 网络故障的处理我段管内陇海线及焦枝线微机监测站机目前已接入TMIS网。
站机距运转室距离小于100米的车站采用网线通过RJ45的方式直接接入车站交换机进入TMIS网；站机距运转室距离大于100米小于4000米的车站采用电话线通过EDSL的方式接入车站交换机进入TMIS网；部分车站车务交换机端口不够用还需增加交换机（新增交换机属电务设备，由电务负责维护）。
遇到网络通信中断时，值班人员首先应检查网线两端连接是否良好，EDSL、交换机工作是否正常，在确认上述设备全部良好后方可向上汇报。
宁西线微机监测设备采用串联环路局域网，联网设备有Modem、路由器，以下是宁西线网络通信中断时设备的简单故障处理程序：（一）Modem故障处理：1. 检查Modem是否掉电，而后检查电话线、路由器接口线，确认连接正确；2. 重新开关Modem确认初始正常；3. 观察Modem的面板显示灯：PWR 电源DTR 计算机准备好 DSR MODEM准备好RTS 计算机准备发送 CTS MODEM清除发送TXD 发送数据 DCD 收到对方MODEM载波OH摘机 TST 测试、自检正常情况下：PWR、DTR、DSR、RTS、CTSM、TXD 、DCD 指示灯常亮：其中RTS、TXD闪亮，分别表示接收、发送数据正常，DCD指示灯不亮说明与对方Modem未连通。
Modem的主、被叫情况在面板上有显示，主、被叫必须成对使用。
（二）网络通道故障处理：用磁石电话监听通道是否良好，监听时关掉本地MODEM，听对方MODEM的声音，正常时声音清晰响亮。
若为台联型号MODEM，连通后在显示屏右侧显示‘9’字样，表示通道质量良好。
网络通道要求：1. 数字（2M或64K）通道，引入线应为V35接口2. 模拟通道：光缆音频专线,实回线（0.9毫米线径），引入线为双绞线。
（三）路由器故障诊断：首先确认路由器已上电，各种连线插接好，再观察前面板指示灯。
路由器电源灯、工作指示灯应常亮（右边）。
一般站机路由器连接两个Modem,连通时SW1和SW0两个接口灯闪亮。
路由器与站机连通时ACK接口灯闪亮。
（四）服务器数据通讯故障诊断：检查Modem、路由器工作是否正常；检查服务器SERVER程序、终端client程序运行是否正常；运行终端程序向服务器注册失败时，检查servercfg、Stationcfg、IP地址是否一致，电报名、站码要一一对应，安装标注为yes，计算机类型：服务器为server，终端为client。
