县人民医院门诊医技病房综合楼弱电分析

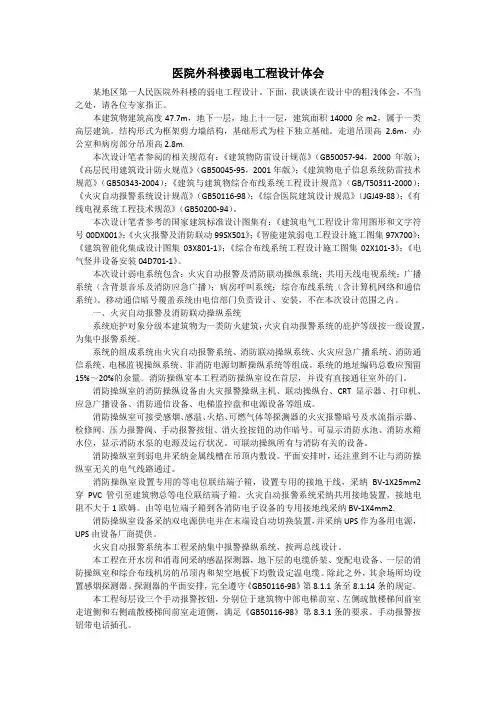

医院外科楼弱电工程设计体会
医院外科楼弱电工程设计体会某地区第一人民医院外科楼的弱电工程设计。
下面，我谈谈在设计中的粗浅体会，不当之处，请各位专家指正。
本建筑物建筑高度47.7m，地下一层，地上十一层，建筑面积14000余m2，属于一类高层建筑。
结构形式为框架剪力墙结构，基础形式为柱下独立基础。
走道吊顶高2.6m，办公室和病房部分吊顶高2.8m.本次设计笔者参阅的相关规范有：《建筑物防雷设计规范》（GB50057-94，2000年版）；《高层民用建筑设计防火规范》（GB50045-95，2001年版）；《建筑物电子信息系统防雷技术规范》（GB50343-2004）；《建筑与建筑物综合布线系统工程设计规范》（GB/T50311-2000）；《火灾自动报警系统设计规范》（GB50116-98）；《综合医院建筑设计规范》（JGJ49-88）；《有线电视系统工程技术规范》（GB50200-94）。
本次设计笔者参考的国家建筑标准设计图集有：《建筑电气工程设计常用图形和文字符号00DX001》；《火灾报警及消防联动99SX501》；《智能建筑弱电工程设计施工图集97X700》；《建筑智能化集成设计图集03X801-1》；《综合布线系统工程设计施工图集02X101-3》；《电气竖井设备安装04D701-1》。
本次设计弱电系统包含：火灾自动报警及消防联动操纵系统；共用天线电视系统；广播系统（含背景音乐及消防应急广播）；病房呼叫系统；综合布线系统（含计算机网络和通信系统）。
移动通信暗号覆盖系统由电信部门负责设计、安装，不在本次设计范围之内。
一、火灾自动报警及消防联动操纵系统系统庇护对象分级本建筑物为一类防火建筑，火灾自动报警系统的庇护等级按一级设置，为集中报警系统。
系统的组成系统由火灾自动报警系统、消防联动操纵系统、火灾应急广播系统、消防通信系统、电梯监视操纵系统、非消防电源切断操纵系统等组成。
系统的地址编码总数应预留15%～20%的余量。

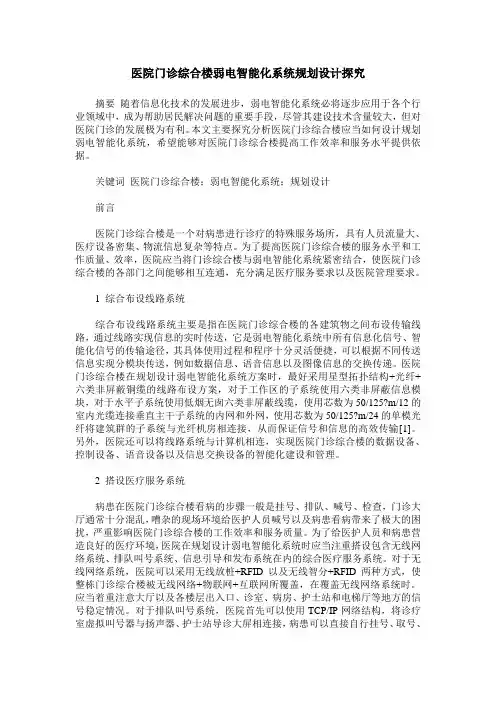

医院门诊综合楼弱电智能化系统规划设计探究
医院门诊综合楼弱电智能化系统规划设计探究作者：杨泽海来源：《科学与信息化》2018年第32期摘要随着信息化技术的发展进步，弱电智能化系统必将逐步应用于各个行业领域中，成为帮助居民解决问题的重要手段，尽管其建设技术含量较大，但对医院门诊的发展极为有利。
本文主要探究分析医院门诊综合楼应当如何设计规划弱电智能化系统，希望能够对医院门诊综合楼提高工作效率和服务水平提供依据。
关键词医院门诊综合楼；弱电智能化系统；规划设计前言医院门诊综合楼是一个对病患进行诊疗的特殊服务场所，具有人员流量大、医疗设备密集、物流信息复杂等特点。
为了提高医院门诊综合楼的服务水平和工作质量、效率，医院应当将门诊综合楼与弱电智能化系统紧密结合，使医院门诊综合楼的各部门之间能够相互连通，充分满足医疗服务要求以及医院管理要求。
1 综合布设线路系统综合布设线路系统主要是指在医院门诊综合楼的各建筑物之间布设传输线路，通过线路实现信息的实时传送，它是弱电智能化系统中所有信息化信号、智能化信号的传输途径，其具体使用过程和程序十分灵活便捷，可以根据不同传送信息实现分模块传送，例如数据信息、语音信息以及图像信息的交换传递。
医院门诊综合楼在规划设计弱电智能化系统方案时，最好采用星型拓扑结构+光纤+六类非屏蔽铜缆的线路布设方案，对于工作区的子系统使用六类非屏蔽信息模块，对于水平子系统使用低烟无囱六类非屏蔽线缆，使用芯数为50/125µm/12的室内光缆连接垂直主干子系统的内网和外网，使用芯数为50/125µm/24的单模光纤将建筑群的子系统与光纤机房相连接，从而保证信号和信息的高效传输[1]。
另外，医院还可以将线路系统与计算机相连，实现医院门诊综合楼的数据设备、控制设备、语音设备以及信息交换设备的智能化建设和管理。
2 搭设医疗服务系统病患在医院门诊综合楼看病的步骤一般是挂号、排队、喊号、检查，门诊大厅通常十分混乱，嘈杂的现场环境给医护人员喊号以及病患看病带来了极大的困扰，严重影响医院门诊综合楼的工作效率和服务质量。
医院门诊、医技、病房楼智能化弱电解决方案
4
智能卡应用系统
医院一卡通管理系统主要包括医院 的门禁管理系统、电梯控制系统、 在线消费系统、停车场系统进行集 成，按照各个系统的授权管理，采 用“一人一卡”原则，提升了院区 医护人员的便捷操作。
5
公共广播系统
全区广播：管理主机可对所管理的设备进 行全区MP3文件广播、喊话广播、外接音源广 播
分区广播：管理主机可对所管理的设备分 区进行MP3文件广播、喊话广播
为手术室控制系统、医用气体系统、 大型医疗设备控制系统、医用对讲系统、 建筑设备管理系统等提供标准的时间源;
通过NTP时间服务器为医院局域网内 的计算机提供统一的时间参考。
9
桥架管路系统
统一规划桥架管道的路由，使各 专业的线缆的敷设不互相干扰、互相碰 撞，整体布局做到合理、有序、美观。 有效的保护了电缆敷设路由的安全（屏 蔽、防火、防鼠害等）。使各系统电缆 合理有序地安置在大楼内的综合管路中， 使整个系统更加直观明了，合理有序地 安置在大楼内的综合管道中，使整个弱 电系统的线路能有效安全合理地连接， 并且便于日后的维护。
1）白天/黑夜模式 2)工作/空闲模式 3)设备互锁 4)能量循环 5)需求限制 6)冷冻机组顺序 7)选用变频泵等等....
公用建筑耗能情况
72%
3% 13%
12%
1
楼宇自控系统
功能设计：
➢空调系统新风 ➢送排风系统 ➢排水系统 ➢冷热源系统(接口) ➢变配电系统（接口） ➢电梯系统（接口） ➢智能照明及环境控制系统（照 明控制、电动窗帘控制、绿色景 观控制接口） ➢能耗管理系统（接口，能效统 计、分析、管理。）
置。
AP
一层
无线控制器插卡
机房核心交换机 万兆骨干

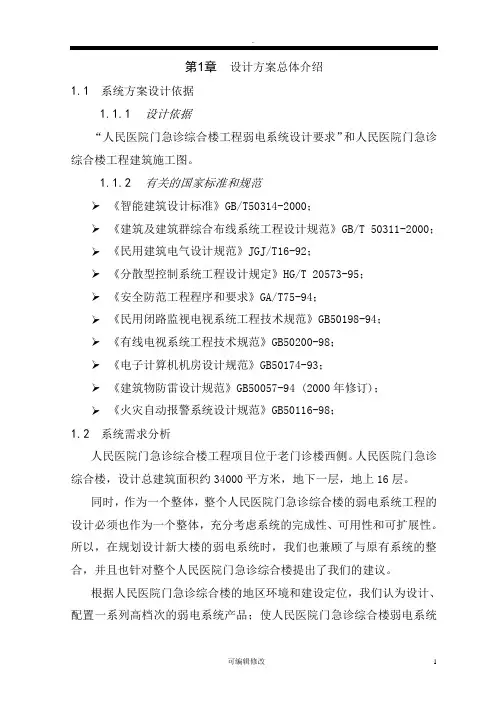

人民医院门急诊综合楼工程弱电系统设计技术方案
第1章设计方案总体介绍1.1 系统方案设计依据1.1.1 设计依据“人民医院门急诊综合楼工程弱电系统设计要求”和人民医院门急诊综合楼工程建筑施工图。
1.1.2 有关的国家标准和规范《智能建筑设计标准》GB/T50314-2000；《建筑及建筑群综合布线系统工程设计规范》GB/T 50311-2000；《民用建筑电气设计规范》JGJ/T16-92；《分散型控制系统工程设计规定》HG/T 20573-95；《安全防范工程程序和要求》GA/T75-94；《民用闭路监视电视系统工程技术规范》GB50198-94；《有线电视系统工程技术规范》GB50200-98；《电子计算机机房设计规范》GB50174-93；《建筑物防雷设计规范》GB50057-94 (2000年修订)；《火灾自动报警系统设计规范》GB50116-98；1.2 系统需求分析人民医院门急诊综合楼工程项目位于老门诊楼西侧。
人民医院门急诊综合楼，设计总建筑面积约34000平方米，地下一层，地上16层。
同时，作为一个整体，整个人民医院门急诊综合楼的弱电系统工程的设计必须也作为一个整体，充分考虑系统的完成性、可用性和可扩展性。
所以，在规划设计新大楼的弱电系统时，我们也兼顾了与原有系统的整合，并且也针对整个人民医院门急诊综合楼提出了我们的建议。
根据人民医院门急诊综合楼的地区环境和建设定位，我们认为设计、配置一系列高档次的弱电系统产品；使人民医院门急诊综合楼弱电系统的建筑设备先进、高档、实用、豪华而不奢侈，真正实现智能化，是完全可行的。
高科技系统产品在建筑物中的建设，可以极大地提高建筑物各个区域的使用价值，将会产生巨大的市场号召力。
这样的一次性资金投入，必定会有相应的效益和回报。
人民医院门急诊综合楼工程弱电系统应该设计一整套有针对性的智能化完整解决方案。
这套解决方案的中心任务是全面满足人民医院门急诊综合楼弱电系统在智能化系统方面各项需求，支持一切应有的现代化商务活动，提供和信息时代相适应的工作、学习和生活环境。
浅谈医院门诊综合楼弱电智能化系统规划设计
59浅谈医院门诊综合楼弱电智能化系统规划设计DISCUSSION ON THE PLANNING AND DESIGN OF WEAK CURRENT INTELLIGENT SYSTEM IN HOSPITAL OUTPATIENT COMPREHENSIVE BUILDING规划设计 | PLAN & DESIGNVolume 19 June 2018在信息技术飞速发展的今天，现代医学模式正向着智能技术下的新医学模式拓展。
而医学模式的转变，必然导致与之密切相关的医院建筑功能发生改变。
为适应新医学模式的需要，医院建筑弱电智能化系统的规划设计显得尤为重要。
新疆医科大学附属肿瘤医院门诊综合楼建筑面积为44000m 2，地下2层、地上9层。
影像中心、急诊、门诊、财务、药房、医保、保卫、检验、B 超、放化疗日间病房、病理、体检、腔镜中心、手术室、供应室、信息科等科室在门诊楼里协同办公。
因此，建设目标设定为通过智能化系统的规划设计实现对医院设备、信息及安全的合理有效管理，为医院业务管理、设备运行以及对外服务提供一种高科技、高效率的管理和服务手段。
一、弱电智能化建设的规划设计思路医院门诊综合楼是“以患者为中心”实施诊疗服务的特殊场所，主要特点是人员密集、流量大，医疗设备密集、物流量大、信息密集、流通复杂。
因此，门诊综合楼的弱电智能化设计应紧密结合建筑、信息网络、医疗、控制、通信等多学科，涉及的各子系统要互联互通和集成整合，需要进行整体规划、深化设计、统一实施，才能满足医疗业务要求和医院管理的个性化需求。
二、弱电智能化建设的设计内容（一）综合布线系统综合布线系统是所有智能化、信息化信号的传输线路，采用星形拓扑结构、光纤+六类非屏蔽铜缆的布线方案。
工作区子系统采用六类非屏蔽信息模块，光纤接口采用双工FC 光纤模块；水平子系统采用低烟无卤六类非屏蔽线缆；垂直主干子系统内、外网主干采用OM 3多模50/125µm/12芯室内光缆连结；建筑群子系统采用50/125µm/24芯单模光纤连接至光纤机房。
医院门诊综合楼弱电智能化系统规划设计探究
医院门诊综合楼弱电智能化系统规划设计探究摘要随着信息化技术的发展进步，弱电智能化系统必将逐步应用于各个行业领域中，成为帮助居民解决问题的重要手段，尽管其建设技术含量较大，但对医院门诊的发展极为有利。
本文主要探究分析医院门诊综合楼应当如何设计规划弱电智能化系统，希望能够对医院门诊综合楼提高工作效率和服务水平提供依据。
关键词医院门诊综合楼；弱电智能化系统；规划设计前言医院门诊综合楼是一个对病患进行诊疗的特殊服务场所，具有人员流量大、医疗设备密集、物流信息复杂等特点。
为了提高医院门诊综合楼的服务水平和工作质量、效率，医院应当将门诊综合楼与弱电智能化系统紧密结合，使医院门诊综合楼的各部门之间能够相互连通，充分满足医疗服务要求以及医院管理要求。
1 综合布设线路系统综合布设线路系统主要是指在医院门诊综合楼的各建筑物之间布设传输线路，通过线路实现信息的实时传送，它是弱电智能化系统中所有信息化信号、智能化信号的传输途径，其具体使用过程和程序十分灵活便捷，可以根据不同传送信息实现分模块传送，例如数据信息、语音信息以及图像信息的交换传递。
医院门诊综合楼在规划设计弱电智能化系统方案时，最好采用星型拓扑结构+光纤+六类非屏蔽铜缆的线路布设方案，对于工作区的子系统使用六类非屏蔽信息模块，对于水平子系统使用低烟无囱六类非屏蔽线缆，使用芯数为50/125?m/12的室内光缆连接垂直主干子系统的内网和外网，使用芯数为50/125?m/24的单模光纤将建筑群的子系统与光纤机房相连接，从而保证信号和信息的高效传输[1]。
另外，医院还可以将线路系统与计算机相连，实现医院门诊综合楼的数据设备、控制设备、语音设备以及信息交换设备的智能化建设和管理。
2 搭设医疗服务系统病患在医院门诊综合楼看病的步骤一般是挂号、排队、喊号、检查，门诊大厅通常十分混乱，嘈杂的现场环境给医护人员喊号以及病患看病带来了极大的困扰，严重影响医院门诊综合楼的工作效率和服务质量。
医院综合楼弱电智能化设计探讨
医院综合楼弱电子能化设计探讨摘要：最近几年以来，我国医院的评级等级划分的标准从最初的医疗设备、专家医师、环境等硬件评级标准转向了注重医院服务质量，医院管理效率上来。
因而将高科技的弱电子能化和医院医疗服务和管理结合起来就成为了一种必然的趋势，也是当今社会的关注热点，医院综合楼弱电子能化对医院真正提高医疗服务质量有重要的作用，不仅可以提高医院的工作效率，而且可以提高对医院资源的充分利用。
医院综合楼弱电子能化对于解决看病难，看病贵，医院手续繁琐的问题有一定的贡献。
关键字：弱电子能化医院服务发展一、医院综合楼弱电子能化系统医院综合楼弱电子能化就是通过应用现代的信息、网络、自动化技术，与医疗管理结合起来，使医疗服务达到高水平、高效率、高精度的管理层次，为医院的服务质量和工作的效率。
目前医院综合楼弱电子能化系统的建设重心是保证医疗设备安全运行、医院的医师和医患的人身信息安全，其次，为医护人员和医患提供一个优质的医疗环境，再者是提高医院工作的效率，提高管理效率，最后是要降低管理和运营成本。
然而因为医院是一个专业性很强的行业，所以医院突出的问题很显著。
医院综合楼弱电子能化系统关键就是针对这些问题:1.医院人流量大、身份特殊。
因为医院属于公众场合，前来就诊的人员形形色色，有着各种各样的问题，人员参差不齐针对此人群大大加大了管理难度，人员嘈杂让医院的秩序也带来了一定压力，医院综合楼弱电子能化采用了安全防范技术，排号等候，门禁技术，LED 屏信息公告，触屏信息查询等，电子信息化的处理避免了人为操作的失误，更加合理有效的对人员的管理疏导和分流，保障医院正常的运行。
2.医院设备精密，管理繁杂。
医院综合楼是集行政管理、科学研究、教学实验为一体的建筑，内部建设十分繁杂，设有空调、通风管道、排水道、照明灯，电源插座、配电箱、电梯等等，这些硬件设备布局广、价值高、维护困难，然而目前对这些设备的各种维护监管成本居高不下，随着医院的服务管理要求日益的提高，此类的设备要求就是精上加精，这不仅加大了成本，更是对医院管理上加大了难度。
门诊医技病房综合楼弱电系统设计浅析
３． ． １７
信息 引导 及发布系统
３． ２ 信 息网络系统 １．
本 系统具 有多媒体 导 医、 共信 息发 布 、 区信 息 发布 等功 公 病
该 系统设 计过程 中 ， 充分考虑 到了医 院各 类 网络业 务信 息传 能 。结合建筑 功能要求 ， 在主要 出入 口处 设 置大 屏幕 显示 屏 ， 用 输 与交换时的高速 、 稳定 、 实用 和安全 的要求 ， 以此作 为规 划与 于公共信息发 布。此外 ， 并 在等候 区等公共 场所 预 留数 据插 座 ， 可 设计 的总体原则 。本工程 中 ， 信息 网络系 统分别 设 内网 、 网 ， 外 内 接 触 摸 屏 查 询 主 机 或 大 屏 ， 病 人 和 医 院 之 间 提 供 更 多 的联 系 与 为 网为 医院的内部 专网 ， 与医 院外 部连通 ． 不 夕 网与医 院外 部 网络 沟 通 途 径 。 ［ ］ 段 振纲． 施工 中谈 集中供 热 管 网敷 设 方式 选择 ［ ］ 山 西 ［ ］ Ｇ ０ ４ －０２， 筑给 水排 水及采 暖 工程 施 工质量验 收规 ３ 从 Ｊ． ４ Ｂ５ ２ ２２ ０ 建
室内移动通信覆 盖 系统为 本建 筑物 提供 正 常的移 动通 信 服
某医院 门诊 医技病房综合 楼的弱 电系统设计 为例 ， 简述 了弱 电智 务 。移动通信 信号 的覆 盖范 围和功 率应 确保 医疗 设备 的正 常使 能化系统的设计方案及设 计思路 ， 并对 医院 的信 息化应 用 系统进 用 和 患 者 的 安 全 。 行了较详细 的论述 。 ３ １４ ．． 综合 布线系统
第３ ７卷 第 ３ ０期 ２０ １１年 １ ０月
山 西 建 筑
医院病房楼的弱电系统简介
医院病房楼的弱电系统（简案）现代医院建设要充分重视智能化建设，因此，医院病房大楼在建设中应充分考虑弱电系统方案，以提高医院的管理效率，节约能源，以人为本，最大限度地满足就医病人的需求。
一、医院弱电系统方案概述医院的弱电系统主要包括楼宇自动化控制系统、信息查询及大屏显示系统、有线电视系统、综合布线及计算机网络系统、智能机房系统、病员探视系统、病床呼叫系统、远程医疗系统、医疗示教系统、智能化集成系统、大楼安保及内部业务监控系统、紧急与业务广播系统、停车场管理系统、管理软件系统（HIS）等。
鉴于医院的智能化系统的实际应用状况和将来的发展趋势，考虑到各系统的实际需求及具体的使用特性，同时兼顾技术新旧更替不断加快的特点，整体方案设计遵循以下原则：１、先进性、成熟性和实用性使用先进、成熟、实用和具有良好发展前景的技术，使得各个子系统具有较长的生命周期，不盲目追求高档次，既能满足当前的需求，又能适应未来的发展（包括设备和技术两方面内容）。
２、可靠性高效稳定的系统，能提供全年365天，一天24小时的不停顿动作。
对于安装的服务器、终端设备、网络设备、控制设备与布线系统，必须能适应严格的工作环境，以确保系统稳定；３、易操作性先进且易于使用的图形人机界面功能，提供信息共享与交流、信息资源查询与检索等有效工具。
４、高效率性注重各子系统信息共享，提高整个系统高效率的传输与运行能力。
５、实用性设备和终端必须反应快速，充分配合实时性的需求。
６、完整性提供与各种外界系统的通信功能，确保信息的完整性并充分利用在整体系统的运作上。
７、可查询性提供易于使用的数据库功能，让使用者能够随时查询信息及制作所需的报表。
８、可扩展性把各子系统有机结合起来，充分考虑将来需求的成长空间，所提供的系统平台与技术将充分配合未来功能及扩充项目的需求，以避免将来重复的投资。
标准化、结构化、模块化的设计思想贯彻始终，奠定了系统开放性、可扩展性、可维护性、可靠性和经济性的基础。
人民医院弱电系统施工方法
人民医院弱电系统施工方法1综合布线系统本智能建筑综合布线采用光纤和非屏蔽铜缆混合组网。
整个布线系统由工作区子系统、水平子系统、垂直子系统、管理子系统、设备间子系统五个子系统构成。
充分考虑了高度的可靠性、高速率传输特性及可扩充性。
施工将严格遵照《建筑与建筑群综合布线系统工程施工及验收规范》（GB/T50312-2000）执行。
施工工艺流程如下：（1）线缆敷设鉴于综合布线系统信息电缆材质的特殊性，布放时注意：布放信息电缆、光缆时保持平直，不产生扭绞、打圈现象，不受到外力的挤压和损伤。
（2）缆线终端①数据对绞电缆与插接件及信息插座连接时，严格按色标和线对顺序卡接。
②数据对绞电缆终端时每对对绞线尽量保持扭绞状态，五类线非扭绞长度不大于13mm ，避免形成线间串扰。
③对绞电缆跳线长度符合设计要求，不超过５m 。
（3）设备安装①设备房及通讯机房安装前，检查环境，确认外装修工程已符合要求。
②机架安装牢固平直，按施工图防震要求加固，水平、垂直度符合厂家规定。
③接线模块设备完整，安装就位标志齐全，面板保持在同一水平面上。
④信息插座安装位置准确，安装水平、美观。
⑤信息插座安装好后加上标签，以颜色、图形、文字表示所接终端设备类型。
⑥设备间、交换间进线终端设备两侧的线路均采用行业规定的色标标识。
（4）桥架及槽道安装：①桥架及槽道的安装位置应符合施工图位置，左右偏差不应超过50mm 。
②桥架及槽道的水平度偏差不应超过2mm 。
③垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超3mm 。
④吊架安装应保持垂直，整齐牢固，无倾斜现象。
⑤金属桥架及槽道节与节间应接触良好，安装牢固。
（5）线路测试①测试目的虽然所采用的主要布线产品都满足国际标准并通过了ISO9001及UL 验证，水平布线敷设信息插座安装 垂直铜缆敷设铜缆配线架安装 光缆敷设 光纤配线架安装配线架端接 铜缆测试 光纤测试配线架端接但因设计和实施过程中又加入了很多人为因素，必将对整个缆线系统在诸如：连接正确性、接续性、短路、开路、信号衰减、近端串扰（NEXT ）、突发性干扰、计算机网络的连通性、误码率及性能等方面产生很大的影响。
人民医院门诊医技综合楼配电工程技术要求
配电室招标要求1.1设计依据1.1. 1 《建筑物防雷设计规范》GB50057-20101.1. 2 《20kV及以下变电所设计规范》GB50053-20131. 1. 3 《电力工程电缆设计规范》GB50217-20071. 1. 4 《低压配电设计规范》GB50054-20111. 1. 5 《民用建筑电气设计规范》JGJ16-20081. 1. 6 《医疗建筑电气设计规范》JGJ 312-20131.1.7 《通用用电设备配电设计规范》GB50055-20U1. 1. 8 《供配电系统设计规范》GB 50052-20091.1.9 其它相关的国家与行业及地方现行有关规范、规定及标准。
1.2招标范围门诊医技楼配电室10/0. 4kV变配电系统；低压系统设备安装及调试。
1.3配电室变压器共采用4台户内型干式变压器，接线为Dynllo变压器容量选择、负载率及供电范围如下表：1.4供电电源1.4. 1. 10kV 电源由病房楼高压开关站引来4路10kV电源。
其中变压器1TA引自病房楼变压器出线柜（06#柜）；变压器2TA引自病房楼变压器出线柜（08#柜）；变压器3TA 引自病房楼变压器岀线柜（07#柜）；变压器4TA引自病房楼变压器出线柜（05#柜）。
1.4.2. 应急电源1）柴油发电机本工程由病房楼柴油发电机房引来一路电源作为第三路电源。
当2路10kV市电停电、缺相、电压或频率超出范围，或同一组两台变压器同时故障时，从低压配电进线柜进线开关前端处取柴油发电机的延时启动信号，至柴油发电机房，信号延时0〜10s（可调）自动启动柴油发电机，达到额定转速、电压、频率后，投入额定负载运行。
当市电恢复30〜60S （可调）后，自动切换市电供电, 柴油发电机组经冷却延时后，自动停机。
柴油发电机应急电源与正常电源之间必须采取防止并列运行的措施。
2） EPS：应急照明采用相对集中的EPS作为备用电源，要求电源切换时间小于5秒。
医院门诊综合楼弱电智能化系统规划设计探析
医院门诊综合楼弱电智能化系统规划设计探析摘要：医院门诊综合楼弱电智能化系统规划设计质量直接影响医院建筑功能的发挥，影响医院的正常医疗服务，因此，在现代化背景下，医院门诊综合楼弱电智能化系统的规划设计至关重要。
本文结合实际，重点谈谈医院门诊综合楼弱电智能化系统的设计思路与方法，以供参考。
关键词：医院门诊综合楼；弱电智能化系统；规划设计在信息技术迅猛发展的背景下，现代医学模式正向着智能技术下的新医学模式拓展，与此同时，医院建筑功能也在发生改变【1】。
作为影响医院建筑功能实现的重要内容，弱电智能化系统的规划设计便得到人们的广泛关注。
下面以医院门诊综合楼弱电智能化系统设计内容为基础，深入探究该如何做好弱电智能化系统的规划设计工作。
1医院门诊综合楼弱电智能化系统规划设计内容在现代化医学模式下，医院门诊综合楼弱电智能化系统具有多个功能模块，如综合布线系统、无线网络系统、医院网络系统、视频监控系统、楼宇自控系统、智能照明系统、排队叫号系统、数字病房系统、信息引导与信息发布系统、安防门禁、电子巡更系统、以及入侵报警、数字广播系统、IBMS楼宇智能化集成系统等【2】。
这些功能系统共同组成医院门诊综合楼弱电智能化系统，并为医院门诊综合楼各项智能化功能的实现提供着相应的技术支持。
如建筑中的综合布线系统是所有智能化、信息化信号的传输线路，在医院门诊综综合楼中发挥着重要作用。
再如医院建筑中的智能照明系统主要是对整个门诊综合楼的公共区域实现异地、集中、定时、分组、分回路照明节能控制，以满足医院门诊综合楼在各个时间段的各项照明需求。
2医院门诊综合楼弱电智能化系统规划设计思路医院门诊综合楼为“以患者为中心”实施诊疗服务的特殊场所，该场所平时人员密集、医疗设备密集，人流量与无流量均较大，且信息密集、流通复杂【3】。
因此，在进行医院门诊综合楼弱电智能化系统的规划设计时，必须全面考虑该场所的业务特点，结合医疗业务与医院管理需求，整体规划、深化设计。
半分析病房楼弱电系统的设计及应注意的问题
半分析病房楼弱电系统的设计及应注意的问题随着信息化技术的不断深入，在人类生活和工作的各类建筑物也随着信息化的深入而发生着变化，智能化的建筑成了建筑发展的必然趋势。
现代的医院建筑也得到了迅速的发展，医疗水平和服务质量也在不断的提高，在现代的医院中引用先进的软件设备已经成为了各医院比拼医水平和管理水平的重要组成部分，然而弱电系统基本涵盖了医院的这些软件设备和硬件。
本文将结合医院的特点和用户实际需求对医院病房弱电系统设计进行分析以及进行弱电系统设计时需要注意的事项进行概述。
标签：智能建筑；病房楼；弱电系统设计，注意事项近年来，我国的智能建筑得到了快速发展，在现代的医院建设中也运用了智能化的建筑设计，智能化的医院建筑被看做是现代医院的一个重要标志。
因此，在对医院进行弱电设计时，如何结合医院的实际特点按照一定的标准对医院进行合理的设计，以便为医院提供一个安全、舒适、高效的建筑环境，成为了目前探讨的一个重要话题。
特别是医院的病房楼，那里聚集了大量的用户，舒适安全的建筑环境能够给用户的病情产生一定的积极作用，现在我们就来阐述医院病房楼的弱电设计和设计时应注意的问题。
一、医院病房楼弱电系统的特征目前的医院建筑应时代的要求向智能化发展，既是在医院建筑中运用弱电系统。
自医院病房楼中实施弱电系统能够改善医院的就医环境、实现医院工作的自动化管理进而提高医院的工作效率。
医院的弱电系统中包含有一般建筑中所具有的建筑外，其在信息化、智能化建设中具有更高的性能，同时医院还用其专属的医疗系统。
运用这样的医院建筑弱电系统能够给医院和用户提供一个舒适、高效、安全的建筑环境。
二、弱电系统的设计（一）综合布线系统。
综合布线是实现医院智能化建设和信息化管理的基础。
结合医院的实际情况，综合布线系统主要分为两大部分分别是数据通讯和语音通讯。
1、数据通讯系统。
通讯系统又由内网、外网和无线网络三部分组成。
内网用于医院内部联络通讯，其联络内容包含有医院信息管理系统、放射信息系统、临床信息系统等。
浅谈医技综合楼电气设计
浅谈医技综合楼电气设计摘要：近年来，随着科学技术在医疗卫生事业中的广泛应用，使得越来越多的先进电子医疗设备被广泛应用到临床当中。
为满足现代医院电气医疗设备的功能，对电气设计有更高的要求包括变配电系统、特殊医疗设备配电、医院智能化设计等，确保医疗电气系统在安全可靠实用的基础上，实现人性化、智能化的目标。
关键词：医疗电气、MRI供电、照明设计、智能化设计1工程概况本工程为医院急诊和医技综合楼建设项目，规划建设总长为69.9m，主楼部分总宽24m。
总建筑面积为13940.7m²。
地上七层，局部地下一层。
建筑总高度31.5m，框架结构。
建筑等级一级；建筑防火分类一类；建筑耐火等级为一级；屋面防水等级为I级。
本建筑主要功能布局分为地下一层为DR室、CT室、核磁室、电气用房等；一层为药房、门诊收费、办公室等；二层为产房、手术室等；三层为生化免疫功能房间；四、五层为诊室及功能检查房间；六层为档案室；七层为学术报告厅和会议室等。
2配电系统设计2.1负荷等级依据《民用建筑电气设计标准》和《医疗建筑电气设计规范》，本工程属于三级医院，同时根据负荷供电可靠性要求及中断供电对生命安全、人身安全、经济损失等所造成的影响程度进行分级，按一级负荷供电有：消防设备用电、各层应急照明、疏散照明、主要通道照明、血库、排污泵、生活热水箱间、普通客梯等；其中手术室、生化免疫为一级负荷中特别重要的负荷。
其他电力负荷及一般照明按三级负荷供电。
2.2供电电源由城市电网引入的双重10KV电源至本院区地下一层中心配电室，两路进线互为备用，特级负荷备用电源由院区原有柴油机房引来1路供电，保证用于应急供电的发电机组平时应处于自启动状态。
当市电中断时，低压发电机组应在15s 内供电,对于柴油发电机组的供油时间，三级医院应大于24h。
当市电恢复正常供电后，应能自动切换至正常电源，机组能自动退出工作，并延时停机。
变配电室内共设置2台800KVA变压器，其中2台互为备用为院区内非消防负荷和消防负荷供电。
医院病房楼的弱电设计概述
医院病房楼的弱电设计概述2006-8-1 11:50:42未知来源供稿近几年来，智能建筑在我国发展很快，一些医院在筹建新业务楼时提出了智能化的要求，把它看作是现代医院的标志之一。
为此，我们在做医院的弱电设计时，如何根据医院的特点与投资，把握标准，优化设计，为医院提供一个安全、高效、舒适、便利的建筑环境，便成了一个值得探讨的问题。
现就我参与的几家医院病房楼的弱电设计，谈一点粗浅看法。
智能建筑主要是由建筑设备自动化系统(BAS)，通信自动化系统(CAS)，和办公自动化系统(OAS)三大系统构成。
1建筑设备自动化系统(BAS)该系统主要是为楼宇提供安全保证和舒适的环境温度与湿度，实现全系统的节能，提高系统运行的经济性。
就医院病房楼而言，其监测与控制系统包括：(1)对中央冷热源系统的监测、记录和控制。
(2)对空调、通风、给排水系统的监测、记录和控制。
(3)对变配电系统的监测、记录(可选择配有RS232或RS485通信接口的智能型开关)。
(4)对医用“五气”系统的监测、记录。
(5)对电梯的运行监视。
(6)停车库管理系统。
(7)对公共安全防范系统，火灾自动报警与消防联动控制系统的运行工况进行必要的监视。
空军总医院新建病房楼建筑面积5万m2。
楼宇自控系统监控点1200点(不包括消防报警与联动系统)。
整个系统遵守Lonworks网络协议，使之具有良好的开放性和互操作性。
为用户的系统集成和来来的系统升级、扩展和改造创造条件，从而实现了不同厂商的楼宇自控产品“即插即用”。
楼宇自控系统的中央管理软件采用Windows98或NT操作系统。
控制方式采用集散型控制系统。
即中央主机以提供报表和应变处理为主，通过网络将分布在各监控现场的区域智能分站连接起来。
现场控制器(DDC)以有关参数自动控制相关设备，当中央计算机发生故障时，各现场控制器DDC能根据预设定的程序自动工作，不影响被控对象的运行。
但此时，系统处于无主状态，失去总体协调能力，影响联动功能。
人民医院弱电系统方案
人民医院弱电系统方案20XX年XX月目录第一章监控系统设计目标及依据 (2)1。
1系统设计目标 (2)1.2系统设计原则、依据 (2)第二章监控系统组成及工作原理 (4)2.1系统组成及工作原理 (4)2。
2系统实现功能 (4)2.3 监控点安装位置 (5)第三章监控系统功能及特点3.1系统功能 (8)3.2系统特点 (9)第四章监控系统器材的选型 (10)4。
1系统器材的性能 (10)第五章监控系统施工安装 (12)5.1 监控系统施工要求…………………………………………………5.2 监控系统工程报价…………………………………………………第六章网络机房建设…………………………………………………6.1 网络机房介绍…………………………………………………6。
2 网络机房要求…………………………………………………6.3 网络机房设备…………………………………………………6.4 网络机房报价…………………………………………………第七章培训及售后服务 (13)第一章监控系统设计目标及依据1.1系统设计目标在进行该系统设计的时候，依照本医院监控、网络安防的基本需求，库安防监控系统的改造方案。
●架构合理就是要采用先进合理的技术来架构系统，在充分利用原有设备的基础上，使整个系统安全平稳的运行，并具备未来良好的扩展条件。
●稳定性和安全性只有稳定运行的系统，才能确保系统平稳运行。
系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。
良好的可扩展性则是为了发展考虑。
●产品主流系统是否采用当今主流产品,关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
●高性能价格比力争有较高的性能价格比，所采用的产品应是简单，易操作,易维护，可靠度高的。
系统价格为同档次系统的中间水平。
系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。
系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新院区病房综合楼弱电图纸设计分析
一、同圆设计院弱电系统图纸设计范围
1.综合布线系统
2.手术示教系统
3.ICU探视监控系统
4.能耗监测管理系统（检测水表、电表、燃气表、冷热力表能耗）
5.建筑设备监控系统（检测控制风机、水泵、给排水设备的状态，实现远程设备控制）
6.有线电视系统
7.视频监控系统（室外监控未设计）
8.智能灯光控制系统(灯光控制器在强电配电箱内，配电箱要求留出安装空间)
9、门禁一卡通管理系统（门禁系统设计9个门，病房层未设计，食堂餐厅消费卡、考勤卡未设计）
线路路由设计了水平桥架和垂直桥架，信号由地下一层进入楼内。
设计7根SC100镀锌钢管，考虑了与老院区二期进线的预留。
以上系统满足了弱电系统的基本需求，还需根据工作需要，进一步调整优化。
（采购水表、电表时要有远传接口）
二、二次设计范围
为了适应建筑智能化发展的需要，进行二次设计系统有
1.周界及防盗报警系统
2.巡更管理系统（保安定时定点巡逻管理）
3.计算机网络系统
4.停车场管理系统
5.信息显示和查询系统（图纸线路已设计）
6.音视频会议系统（病房楼无大型会议室）
7.背景音乐及紧急广播系统（图纸只设计紧急广播）
8.医疗分诊及排队叫号系统（门诊楼需要设计）
9.程控交换机系统（内部电话系统）
10.信息机房工程（空调、UPS、新风、装饰、强弱电、防雷）
11 无线网络覆盖系统
以上系统中，信息机房工程、无线网络覆盖系统、计算机网络系统、程控交换机系统需要根据医院需求，进行二次设计，其他系统可以分部考虑，二次设计进行管线预留。
其他医院软件系统（电子病历、收费、护士站管理、发药、病房管理等）在网络平台运行，安装相应的软件进行管理。
三、信息机房二次设计的重要性
整体网络机房是信息核心，二次设计要考虑扩展空间，平面布局，机柜预留、制冷、供电设备的运行。
需要提出用电总负荷，后备电池工作时间，空调制冷量。
二次设计完善后，还需同圆设计院复核整体大楼电源进行分配设计，机房空调室外机位置确定，室外机电源的预留。
空调排水管道预留。
