液力变矩器的知识介绍
液力变矩器组成
液力变矩器组成
液力变矩器是由液力偶合器和液力制动器两个主要部分组成。
液力偶合器是液力变矩器的核心部分，由泵轮、涡轮、导向器和液力传递装置组成。
泵轮和涡轮都是由叶片组成的转子，它们之间通过液体（通常是液压油）传递动力。
当液体从泵轮逸出，并冲击到涡轮上时，液体的动能被转化为机械能，从而使涡轮产生扭矩，从而驱动机械设备。
液力制动器用于控制液力变矩器的输出扭矩。
它由液力制动器壳体、制动器泵轮和制动器导向器组成。
制动器壳体可以固定或转动，它与液力偶合器的泵轮连接，通过控制液体的流量和压力，来实现对输出扭矩的调节。
液力变矩器同时还包括一些辅助部件，例如液力变矩器油泵和油液冷却系统。
油泵用于提供液体供给，以维持液力变矩器正常的工作。
油液冷却系统用于冷却液压油，以防止液体温度过高引起液力变矩器过热。
总的来说，液力变矩器的组成包括液力偶合器、液力制动器和一些辅助部件，它们共同工作，实现对动力的传递和调节。
液力变矩器广泛应用于各种需要传递扭矩的机械设备中，例如汽车、船舶和工业机械等。

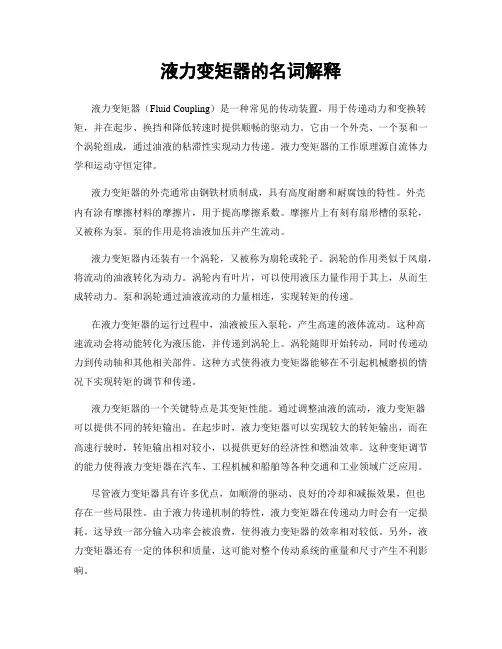

液力变矩器的名词解释
液力变矩器的名词解释液力变矩器（Fluid Coupling）是一种常见的传动装置，用于传递动力和变换转矩，并在起步、换挡和降低转速时提供顺畅的驱动力。
它由一个外壳、一个泵和一个涡轮组成，通过油液的粘滞性实现动力传递。
液力变矩器的工作原理源自流体力学和运动守恒定律。
液力变矩器的外壳通常由钢铁材质制成，具有高度耐磨和耐腐蚀的特性。
外壳内有涂有摩擦材料的摩擦片，用于提高摩擦系数。
摩擦片上有刻有扇形槽的泵轮，又被称为泵。
泵的作用是将油液加压并产生流动。
液力变矩器内还装有一个涡轮，又被称为扇轮或轮子。
涡轮的作用类似于风扇，将流动的油液转化为动力。
涡轮内有叶片，可以使用液压力量作用于其上，从而生成转动力。
泵和涡轮通过油液流动的力量相连，实现转矩的传递。
在液力变矩器的运行过程中，油液被压入泵轮，产生高速的液体流动。
这种高速流动会将动能转化为液压能，并传递到涡轮上。
涡轮随即开始转动，同时传递动力到传动轴和其他相关部件。
这种方式使得液力变矩器能够在不引起机械磨损的情况下实现转矩的调节和传递。
液力变矩器的一个关键特点是其变矩性能。
通过调整油液的流动，液力变矩器可以提供不同的转矩输出。
在起步时，液力变矩器可以实现较大的转矩输出，而在高速行驶时，转矩输出相对较小，以提供更好的经济性和燃油效率。
这种变矩调节的能力使得液力变矩器在汽车、工程机械和船舶等各种交通和工业领域广泛应用。
尽管液力变矩器具有许多优点，如顺滑的驱动、良好的冷却和减振效果，但也存在一些局限性。
由于液力传递机制的特性，液力变矩器在传递动力时会有一定损耗。
这导致一部分输入功率会被浪费，使得液力变矩器的效率相对较低。
另外，液力变矩器还有一定的体积和质量，这可能对整个传动系统的重量和尺寸产生不利影响。
为了解决这些问题，现代汽车工程领域已经开发出了许多其他的传动装置，如离合器和自动变速器。
这些装置在某些情况下可以替代液力变矩器，并提供更高的效率和性能。
然而，液力变矩器仍然广泛应用于许多领域，特别是在大型车辆和工程机械中，因为它们在起步和低速行驶时提供了极佳的驱动性能和可靠性。
液力变矩器结构与原理
液力变矩器（Fluid Coupling）是一种能将输入和输出轴传递到旋转机械的扭 矩传递装置。通过利用液体的流体动力转换能力，实现了转矩的自动变功， 保护了机械的传动系统。
液力变矩器的定义和作用
1 定义
液力变矩器是一种基于流体动力学原理，利用液体作为工质传递扭矩的能量转换装置。
3
应用广泛
汽车、工程机械、船舶、起重机械等领域中的动力传输装置。
液力变矩器的主要部件
壳体
液力变矩器的外壳，内部容纳几乎全部的组 件。
均压器
均压器位于油量调节阀和输油腔之间，用于 平衡液力传递的压力。
液力曲轴
连接变矩器和发动机的一根轴，通过其中的 凸轮套与转子相连接。
转子叶片
挪动液体，实现液体动能转换为机械能。
传动轴想要转动液力变矩器， 需要驱动内部液体旋转，形成 池流。
涡流的产生
涡流是液体在旋转容器中形成 的一个环流，是液压变矩器传 递功率的关键。
液力变矩器的输出
通过液流转动传动轴输出扭矩。
液力变矩器的优势和应用
1
自动变矩
通过流ห้องสมุดไป่ตู้动力学原理，变矩自动调整，保证传动系统的平稳工作。
2
能耗高效
自带液力储存元件，当液力传递完成后立即储存，能量损失少。
液力变矩器的维护和故障排查
1
定期检查
液力变矩器使用一段时间后，应该进行常规检修，包括检查油封和散热器等。
2
故障排查
液力变矩器常见故障包括漏油和工作温度过高，需要根据具体情况进行维修。
3
维修保养
需要在使用中定期更换液压油、油封和防尘套等关键零部件。
总结和展望
液力变矩器减少了传动系统中的冲击和振动，保护了机械设备的运行。它 的高效和广泛应用成为了动力传输领域的重要组成部分，也对未来机械制 造产业发展提供了重要的启示。
液力变矩器
4.1.1液力变矩器构造1、三元一级双相型液力变矩器三元是指液力变矩器是由泵轮、涡轮和导轮三个主要元件组成的。
一级是指只有一个涡轮（部分液力偶合器里装有两个涡轮，工作时油液容易发生紊乱）。
双相是指液力变矩器的工作状态分为变矩区和偶合区。
图4-1为液力变矩器三个主要元件的零件图2、液力变矩器的结构和作用泵轮的叶片装在靠近变速器一侧的变矩器壳上，和变矩器壳是一体的。
变矩器壳是和曲轴或曲轴上的挠性板用螺栓连接的，所以泵轮叶片随曲轴同步运转。
发动机工作时，它引导液体冲击涡轮叶片，产生液体流动功能，是液力变矩器的主动元件。
1-变速器壳体 2-泵轮 3-导轮 4-变速器输出轴 5-变矩器壳体6-曲轮 7-驱动端盖 8-单向离合器 9-涡轮涡轮装在泵轮对面，二者的距离只有3~4mm，在增矩工况时悬空布置，被泵轮的液流驱动，并以它特有的速度转动。
在锁止工况时它被自动变速器油挤到离合器盘上，随变矩器壳同步旋转。
它是液力变矩器的输出元件。
涡轮的花键毂负责驱动变速器的输入轴（涡轮轴）。
它将液体的动能转变为机械能。
导轮的直径大约是泵轮或涡轮直径的一半。
并位于两者之间。
导轮是变矩器中的反作用力元件，用来改变液体流动的方向。
导轮叶片的外缘一般形成三段式油液导流环内缘。
分段导流环可以引导油液平稳的自由流动，避免出现紊流。
导轮支承在与花键和导轮轴连接的单向离合器上。
单向离合器使导轮只能与泵轮同向转动。
涡轮的油液流经导轮时改变了方向，使液流返回泵轮时，液流的流向和导轮旋转方向一致，可以使泵轮转动更有效。
图4-3为液力变矩器油液流动示意图。
图上通过箭头示意液体流动方向。
油液由泵轮的外端传入涡轮的外端，经涡轮内端传到导轮时改变了油液的流动方向，经导轮传给泵轮的油液的流动方向恰好和泵轮的旋转方向一致。
3、液力变矩器的锁止和减振液力变矩器用油液作为传力介质时，即使在传递效果最佳时，也只能传递90%的动力。
其余的动力都被转化为热量，散发到油液里。
液力变矩器的知识介绍
液力变矩器的知识介绍：1、定义：液力变矩器，亦称扭力转换器，是在液力耦合器的基础上改进而成，用来传递旋转动力。
液力变矩器由泵轮，涡轮，导轮组成。
安装在发动机和变速器之间，以液压油（ATF）为工作介质，起传递转矩，变矩，变速及离合的作用。
它将动力源（通常是发动机或电机）与工作机连接起来，可同液力耦合器一样起到离合器的作用，但不同的是，液力变矩器可以改变力矩的大小。
2、结构及工作原理：液力耦合器通过泵轮和涡轮来传递动力，而液力变矩器则在泵轮和涡轮之间增加了一个导轮。
和液力耦合器一样，液力变矩器在工作时内部充有油液，油液在泵轮和涡轮间循环活动。
但在油液活动过程中，固定不动的导轮给涡轮一个反作用力矩，实现了动力输出的变矩。
液力变矩器简图以液体为工作介质的一种非刚性扭矩变换器，是液力传动的型式之一。
图为液力变矩器，它有一个密闭工作腔，液体在腔内循环活动，其中泵轮、涡轮和导轮分别与输进轴、输出轴和壳体相联。
动力机(内燃机、电动机等)带动输进轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、导轮再返回泵轮，周而复始地循环活动。
泵轮将输进轴的机械能传递给液体。
高速液体推动涡轮旋转，将能量传给输出轴。
液力变矩器靠液体与叶片相互作用产生动量矩的变化来传递扭矩。
液力变矩器不同于液力耦合器的主要特征是它具有固定的导轮。
导轮对液体的导流作用使液力变矩器的输出扭矩可高于或低于输进扭矩，因而称为变矩器。
输出扭矩与输进扭矩的比值称变矩系数，输出转速为零时的零速变矩系数通常约2～6。
变矩系数随输出转速的上升而下降。
液力变矩器的输进轴与输出轴间靠液体联系，工作构件间没有刚性联接。
液力变矩器的特点是：能消除冲击和振动,过载保护性能和起动性能好;输出轴的转速可大于或小于输进轴的转速，两轴的转速差随传递扭矩的大小而不同;有良好的自动变速性能,载荷增大时输出转速自动下降,反之自动上升;保证动力机有稳定的工作区，载荷的瞬态变化基本不会反映到动力机上。
液力变矩器有关知识
第2章液力变矩器结构原理2．1 液力变矩器的作用及其结构就汽车上广泛采用的三元件综合式液力变矩器而言，它有一个工作腔，其中有三个叶片，即泵轮、涡轮和导轮。
泵轮与发动机曲轴相联接，把输入的机械能转变为自动变速器油的能量，使油液的动量矩增加，其作用类似离心泵的叶轮，所以称其为泵轮。
涡轮与自动变速器中的行星齿轮变速器输入轴相联接，将自动变速器油的能量转变为机械能输出，涡轮因其使油液的动量矩减小，作用类似于水涡轮，故被称为涡轮。
导轮不转动时，变速器壳体的反作用扭矩通过它作用于自动变速器油，使油液的动量矩改变，换言之，导轮在液力变矩器中起导向作用，使自涡轮流出的油液改变方向后流向导轮，形成液体循环，所以称其为导轮。
液力变矩器的作用主要有：a)自动无级变矩、变速。
液力变矩器的涡轮扭矩，能随着汽车行驶中负荷扭矩的增大而自动增大，同时，涡轮转速自动降低；而当负荷扭矩减小时，涡轮扭矩随之自动减小，同时，涡轮转速自动升高。
b)自动离合。
液力变矩器可借助于传递或不传递发动机发出的扭矩至行星齿轮变速器，起自动离合器的作用，从而在使用自动变速器的汽车上，取消了传统的螺旋弹簧式或膜片弹簧式离合器，大大减轻了驾驶员的负担。
c)减振隔振。
由于液力变矩器是通过液力作用进行偶合传动的装置，主、从动件之间无直接的机械传动关系，所以能通过自动变速器油的阻尼作用，减小发动机的扭振，并隔离这种扭转振动向底盘传动系统的传递，从而提高汽车发动机和底盘传动系统的使用寿命。
d)使发动机转动平稳。
由于工作时内部充满自动变速器油液的液力变矩器具有较大的转动质量，完全可以起到传统的飞轮使发动机转动平稳的作用，所以在装用自动变速器的汽车上，取消了发动机飞轮。
为实现扭矩的传递，仅在发动机曲轴与液力变矩器之间，安装一柔性联接板或驱动端盖。
e)过载保护。
当汽车行驶工况突然变化，出现过负荷时，使用液力变矩器，可以对发动机起保护作用。
f)发动机制动。
在汽车下长坡行驶时，可以通过液力变矩器的偶合传动，利用发动机的泵气损失来进行制动。
8.液力变矩器
2）中速时变矩器原理
液流力矩平衡条件
Mw′=Mb + Md v=w+u
w-涡轮叶片方向相对速度 u-涡轮圆周方向牵连速度 v-冲向导轮叶片的绝对速度
v与导轮叶片方向一致时，Md=0 Mw = Md ：不变矩
山东信息职业技术学院
3）高速时变矩器原理
液流力矩平衡条件
4.单向离合器
山东信息职业技术学院
山东信息职业技术学院
（2）液力变矩器原理
山东信息职业技术学院
1）起步时变矩器原理
液流力矩平衡条件
Mw′=Mb + Md
Mw′-涡轮对液流的转矩
Md >0，单向离合器锁止导轮固定 Mw > Mb ：增扭
Mw-液流对涡轮的转矩
山东信息职业技术学院
传动比i
nw/nb≤1
特点
随汽车行驶阻力不 同而自动改变输出 转矩和转速的无级 变速装置
山东信息职业技术学院
► 结构
内座圈 外座圈 滚柱 弹簧
滚柱 式
单向离合器
山东信息职业技术学院
2）锁止离合器
分离？ 锁止？
分离？ 锁止？
山东信息职业技术学院
课堂小结：
1.液力变矩器的构造。 2.液力变矩器工作原理。
山东信息职业技术学院
液力变矩器的结构
1.液力变矩器的结构 变矩器由泵轮、涡轮和导轮三个基本元件
以及外壳组成。
现代的汽车尤 其是轿车上广泛采 用了液力变矩器。
山东信息职业技术学院
液力变矩器的结构
1.泵轮：泵轮与变矩器 壳体连成一体，其内 部径向装有许多扭曲 的叶片，叶片内缘则 装有让变速器油液平 滑流过的导环。变矩 器壳体与曲轴后端的 驱动盘相连接。
液力变矩器原理
液力变矩器原理
液力变矩器是一种利用液流的转动动能转换为机械动能的装置。
液力变矩器的主要原理是利用携带动能的工作液体在叶轮和导向叶片之间产生流动，并通过液体的阻力来达到变矩的目的。
液力变矩器主要由泵、液力涡轮和导向叶片组成。
泵是液力变矩器的动力源，它通过转子和叶轮之间的传递力，将动力传输给工作液体。
液力涡轮是液力变矩器的传递装置，将来自泵的动能转化为液体的动能。
液力涡轮旋转起来，推动液体形成旋涡流动，然后经过导向叶片的引导，使液体重新进入泵来实现循环。
当液力变矩器处于空转状态时，工作液体从泵中的转子中吸入，然后经过泵的叶轮的动力传输给液力涡轮，液力涡轮开始旋转。
由于液体的阻力作用，液力涡轮的旋转速度较泵的旋转速度慢，形成了一种转速比。
当液力变矩器连接到负载上时，液力涡轮带动负载一起旋转，使液体在液力涡轮和导向叶片之间产生流动，并通过流动的液体来传递转矩。
转矩的大小取决于液体的流动量和液流的速度。
液力变矩器通过调节工作液体的流量和转速比来实现变矩的效果。
当负载较大时，液力变矩器会自动调整液流量和转速比，进而实现输出更大的转矩。
这使得液力变矩器在汽车、船舶、工程机械等领域中得到广泛应用。
第三章 液力变矩器
按涡轮的型式分类
1. 向心涡轮变矩器 循环圆如图3-21（a）所示 . 正透穿 2. 轴流涡轮变矩器 循环圆如图3-21（b）所示 .接近非透穿 3.离心涡轮变矩器 循环圆如图3-21（c）所示。具有负透穿的 无因次特性.
按循环圆中各叶轮的衔接序分类
1.泵轮—涡轮—导轮—泵轮型 记作“B—T—D—B”，绝大多数变矩器为此型。 2.泵轮—导轮—涡轮—泵轮型 记作“B—D—T—B”,由于位于涡轮前面的导轮叶 片，改变了进入涡轮的液流方向，使损失增大， 效率低 。此外由于涡轮位于泵轮之前，涡轮的转 速使其出口速度矩的改变，直接影响泵轮入口， 使泵轮力矩有很大的改变，所以透穿性特别强， 只适用于特殊的场合。 工程机械绝大多数使用泵轮—涡轮—导轮—泵轮 型变矩器
返回
返回
正透穿型变矩器与汽油机特性配合很合理 。因为： 1）因为起动工况i=i0时，共同工作使原动机在力矩 最大点工作，同时，在该点的变矩系数也是最大 值，那么涡轮力矩也可达到最大，因为
2） i0工况也是机器工作机的由静止起动的工况， 负载的惯性阻力矩最大，需要涡轮有最大的驱动 力矩. 3) 变矩器的最高效率工况与原动机最低油耗工况 为同一工况，这样，使整个机器在最经济工况下 运行。
液力变矩器的特性曲线
什么是液力变矩器的特性曲线 ？ 液力变矩器的特性曲线有： 1.输出特性曲线（外特性曲线） 2.原始（类型）特性曲线 3.输入特性曲线 4.通用特性曲线 5.液力变矩器系列型谱
变矩器特性理论分析 :
输出特性曲线——外特性曲线
输出特性是指液力变矩器各参数与涡轮转速之间的关系； 它们是由试验和计算得出来的。
液力变矩器书集
液力变矩器书集
液力变矩器是一种广泛应用于现代汽车和工业传动系统中的流体传动元件。
它利用液体动力学原理，通过液体的流动来传递扭矩和改变转速，具有平滑传动、减震缓冲、过载保护等优点。
液力变矩器主要由泵轮、涡轮和导轮三部分组成。
泵轮与发动机相连，通过旋转将液体带入变矩器内部。
液体在泵轮的作用下形成一定的压力和流速，然后进入涡轮，推动涡轮旋转。
涡轮与输出轴相连，从而驱动汽车或工业设备。
导轮则位于泵轮和涡轮之间，通过改变液体的流动方向，调节传动比和传递扭矩。
液力变矩器的工作原理基于动量守恒和能量守恒定律。
当泵轮旋转时，液体受到离心力的作用，从泵轮叶片间流出并进入涡轮。
在涡轮中，液体与涡轮叶片相互作用，使涡轮旋转。
同时，部分液体在导轮的作用下改变流向，返回泵轮，形成循环流动。
这种循环流动使得液力变矩器能够在一定范围内自动调整传动比，以适应不同工况下的需求。
液力变矩器在现代汽车传动系统中发挥着重要作用。
它不仅能够实现发动机的平稳启动和加速，还能减小传动系统的冲击和振动，提高乘坐舒适性。
此外，液力变矩器还具有过载保护功能，当传动系统受到过大负载时，能够自动减小传动比，保护发动机和传动系统免受损坏。
总之，液力变矩器是一种重要的流体传动元件，具有广泛的应用前景。
随着汽车和工业技术的不断发展，液力变矩器的性能和应用范围也将不断提升和拓展。
液力变矩器讲解
4
D与试验样机不应相差过大
60
(D=340mm)
3
尽管几何相似，但设计中难以考虑制造因素 1）通道壁粗糙度； 2）叶片分布角度差别；
40
K
20
?B
2 ?B ?10（6 min2/r2 ? 14
2
0
0
0.2
0.4
0.6
0.8
i
3）叶片厚度的差别。 动力相似难以保证
0.25
0.5
hs
?
1?
?1? hm
???
32 1
1
1
00
0.2 0.4
0.6
0.8
i
MB MB1 ? MB2 ? MB3
6. 油温和粘度对原始特性的影响
hmax (%)
89 88 87 86 85
0
K0
3.1 3.0 2.9 2.8 2.7
0
1 2
4 3
100
150
200
250
M B(Nm)
1
2
3 4
100
150
200
250
M B (Nm)
输入功率下降，效率下降
nB ? 1000r/min nB =730r/min
K ? f (i)
1.0
nB
引起强烈涡旋，工况不稳
100 h (%)
80 60 40 20
0
0.2
0.4
0.6
0.8
1.0 i
5. 输入转速和有效直径对原始特性的影响
nB3D5 ? PB
h（%）
h
K
80 (D=470mm)
?
f ?i?
效率： h ? PT ? ? MT nT ? Ki ? f ?i?
《液力变矩器》课件
03
液力变矩器的设计
Chapter
设计原则与要求
功能性原则
确保液力变矩器能够实现预期的功能，如传 递扭矩、变速等。
可靠性原则
设计应保证液力变矩器的稳定性和耐用性， 能够承受各种工况和环境条件。
经济性原则
在满足性能要求的前提下，尽量降低制造成 本和维护成本。
，形成各零部件的精确形状。
热处理
04 对部分零部件进行热处理，提
高其机械性能。
装配与调试
05 将各零部件组装成完整的液力
变矩器，并进行性能调试。
表面处理
06 对液力变矩器进行涂装、防锈
等表面处理，以提高其耐久性 和外观质量。
关键制造工艺技术
精密铸造技术
用于制造液力变矩器的某些复杂形状的零部 件，如涡轮、导轮等。
液力变矩器的种类与特点
种类
根据工作原理和结构特点，液力变矩 器可分为单级、双级和多级变矩器。
特点
液力变矩器具有优良的自动变速和变 矩能力，能够吸收振动、缓和冲击、 承受过载和防止突然停车等优点。
液力变矩器的应用领域
01
汽车工业
用于汽车的自动变速器和无级变 速器，实现汽车的平稳起步、加 速和减速。
智能化设计
将传感器和控制系统集成到液 力变矩器中，实现对其工作状
态的实时监测和自动控制。
04
液力变矩器的制造工艺
Chapter
制造工艺流程
材料准备
01 根据液力变矩器的设计要求，
准备所需的各种原材料，如铸 件、锻件、板材等。
毛坯制备
02 对原材料进行加工，形成液力
变矩器的毛坯。
机械加工
液力变矩器的结构和工作原理
液力变矩器的结构和工作原理1. 液力变矩器的简介液力变矩器，听起来有点高大上，其实它就像汽车的“肚子”，负责传递动力，控制转速。
我们平时开车，尤其是自动挡的车，几乎每天都在跟这个小家伙打交道。
你知道吗？在你轻轻踩下油门的一瞬间，液力变矩器就开始发挥它的魔法了，让车子如同飞一样顺畅。
就像打了一针兴奋剂，车子在起步时，竟然能比我们想象的更快，真是神奇得让人瞠目结舌。
2. 液力变矩器的结构2.1 主要部件液力变矩器主要有三个关键部分：泵轮、涡轮和定子。
首先，泵轮就像一个健身教练，负责将发动机的动力转换成液体的流动。
它一转，油液就开始欢快地舞动，冲向涡轮。
涡轮呢，就像个追求者，拼命追赶泵轮，把动力接住，然后将其转化为车轮的旋转。
再说说定子，定子就像个调皮的孩子，负责改变液体流动的方向，确保动力的输出更有效。
各个部件就像一场默契的舞蹈，步伐一致，配合得天衣无缝。
2.2 工作过程说到液力变矩器的工作过程，那可真是千姿百态。
简单来说，当你踩下油门，泵轮的转速瞬间飙升，油液被猛地甩出，形成强大的液体动力。
这个时候，涡轮会接收这股力量，开始转动，带动车轮。
而且呀，液力变矩器可以根据车速和负载的变化自动调节动力传递的比例，让你在不同的路况下，都能感觉到如同飞翔的感觉，真是顺风顺水。
3. 液力变矩器的工作原理3.1 动力传递液力变矩器的核心就是利用液体的流动来传递动力。
当泵轮转动时，油液被加速，形成一个强大的液压流。
涡轮接收到这个液流后，开始转动，这时候就好比是一场能量的接力赛。
无论你是从静止到加速，还是在高速公路上风驰电掣，液力变矩器都能灵活应对，让你在各种情况下都能获得最佳的驾驶体验。
更牛的是，它还能在你停车时，自动切断动力传递，这样就不会让你在红灯前“煎熬”了。
3.2 效率与优势说到效率，液力变矩器也有一套自己的诀窍。
它通过调节液体的流动，实现无级变速。
你想想看，这种不依赖于齿轮的设计，减少了机械磨损，延长了使用寿命。
液力变矩器的结构与工作原理
液力变矩器的结构与工作原理•（一）液力变矩器的结构液力变矩器以液体作为介质，传递和增大来自发动机的扭矩液力变矩器由可转动的泵轮和涡轮，以及固定不动的导轮三元件构成。
各件用铝合金精密铸造或用钢板冲压焊接而成。
泵轮与变矩器壳成一体。
用螺栓固定在飞轮上，涡轮通过从动轴与传动系各件相连。
所有工作轮在装配后，形成断面为循环圆的环状体。
（二）液力变矩器的工作原理导涡泵液力变矩器工作原理可以用两台电风扇作形象描述，两风扇对置，一台通电转动，产生的气流可吹动不通电的风扇，如果给其添加一个管道这就成了液力偶合器，它能传轴，并不增扭。
变矩器工作时，发动机带动泵轮转动，叶轮带动液流冲向涡轮，从而驱动涡轮转动，刚起动时扭矩最大，此时冲击力为F1,冲到涡轮的液流驱动涡轮后，由于叶片形状，冲向导轮，而导轮不动，冲击导轮的液流受到阻碍，可使涡轮受到反作用力F2,由于F1、F2都作用于涡轮，所以使涡轮所受扭矩得到增大。
涡轮转速升高后，液流变向会冲击导轮叶背，而失去增扭，并有一定阻力。
所以现在所用导轮都使用单向离合器，使去冲击叶背时，导轮转过一个角度，使其继续增扭。
导轮下端装有单向离合器，可增大其变扭范围。
（三）锁止式变矩器是用液力来传递汽车动力的，而液压油的内部摩擦会造成一定的能量损失，因此传动效率较低。
为提高汽车的传动效率，减少燃油消耗，现代很多轿车的自动变速器采用一种带锁止离合器的综合式液力变矩器。
这种变矩器内有一个由液压油操纵的锁止离合器。
锁止离合器的主动盘即为变矩器壳体，从动盘是一个可作轴向移动的压盘，它通过花键套与涡轮连接（如图2.3）.压盘背面（如图2.3右侧）的液压油与变矩器泵轮、涡轮中的液压油相通，保持一定的油压（该压力称为变矩器压力）;压盘左侧（压盘与变矩器壳体之间）的液压油通过变矩器输出轴中间的控制油道与阀板总成上的锁止控制阀相通。
锁止控制阀由自动变速器电脑通过锁止电磁阀来控制。
自动变速器电脑根据车速、节气门开度、发动机转速、变速器液压油温度、操纵手柄位置、控制模式等因素，按照设定的锁止控制程序向锁止电磁阀发出控制信号，操纵锁止控制阀，以改变锁止离合器压盘两侧的油压，从而控制锁止离合器的工作。
《液力变矩器》课件
工作范围
总结词
工作范围描述了液力变矩器在不同转速和扭 矩下的工作状态。
详细描述
工作范围是指液力变矩器能够适应的转速和 扭矩范围。了解工作范围对于选择合适的液 力变矩器以及正确使用和维护变矩器至关重 要。在实际应用中，需要根据具体的工作条 件和需求来确定适合的工作范围。
油液特性
总结词
油液特性对液力变矩器的性能和寿命具有重要影响。
特点
变速器需要具备高精度、高稳定性和耐久性等特点，以确保车辆的 行驶安全和舒适性。
油液及冷却系统
01
作用
油液及冷却系统的主要作用是为液力变矩器提供润滑和冷却，确保其正
常运转。
02 03
工作原理
油液在循环流动过程中，通过与变矩器内部的零件接触，带走热量并润 滑零件表面。同时，冷却系统通过循环冷却水将热量传递给散热器，以 保持液力变矩器的正常工作温度。
《液力变矩器》PPT课件
• 液力变矩器概述 • 液力变矩器的结构与组成 • 液力变矩器的工作流程 • 液力变矩器的性能参数 • 液力变矩器的维护与保养 • 液力变矩器的未来发展与展望
01
液力变矩器概述
定义与工作原理
定义
液力变矩器是一种能量转换装置，它可以将发动机的机械能转换为液体的动能 和势能，再传递给变速器。
液力变矩器运转异常
01
检查液力变矩器的输入和输出轴是否正常，检查油液的清洁度
和油位是否正常。
油温过高
02
检查液力变矩器的散热系统是否正常，检查油液的循环是否顺
畅。
油压异常
03
检查液压系统的压力传感器是否正常，检查油泵和溢流阀的工
作状态。
06
液力变矩器的未来发展与展望
液力变矩器的简单介绍
调 节 导 轮 叶 片 角
调 节 泵 轮 叶 片 角
双 泵 轮
三、液力变矩器分类
1. 按涡轮相对泵轮的转动方向分类
T D B D B T
nD 0
MD
nT
MT
nT
MT
nD 0
MD
nB
MB
nB
MB
正转变矩器B-T-D
反转变矩器B-D-T
三、液力变矩器分类
h (%)
h
80
g lB 104
4.0
3.0
fT 0.55 ~ 0.65 fT 0.90 ~ 1.10
fT 1.20 ~ 1.50
(1)
流量不同
q
(2) (a)
3
(3)
h
h
3
1.0
0.8
1 2
0.6 0.4 0.2
2
2.0
效率不同 容能不同 空损不同
O
1
1.0
K
0.2
0.4 0.6 (b)
0.8
i
O
0.2
0 0.4 0.6 0.8 1.0 i
h %
80 60 40 20
B
0
0.2
0.4
0.6
0.8
1.0
1.2
i
三、液力变矩器分类
M
D T
B
T D
M T
ห้องสมุดไป่ตู้
h
h %
80 60
T
MB
40 20
0
0.2
0.4
0.6
i
泵轮叶片可调
M D i iM
MD
(a) (b)
液力变矩器的结构原理
叶片
液力变矩器中的叶片通过改变液 体的流动状态，来控制扭矩输出 的大小和稳定性。
刹车片式液力变矩器的结构
刹车片
刹车片式液力变矩器中的刹车片 通过摩擦来控制液体的流动，从 而实现扭矩的变换。
花键连接
花键连接使刹车片与转动部件直 接连接，以实现液体的流动控制 和扭矩传递。
卡盘离合器
卡盘离合器是刹车片式液力变矩 器的核心部件，通过控制刹车片 与转动部件的接触或分离，来实 现扭矩的传递。
随着技术的不断进步，液力变矩器将继续优化，在环保、高效、智能化等方 面取得更大的突破与发展。
液力变矩器的工作原理
1
启动
液体从泵轮流入液力变矩器，驱动涡轮开始转动。
2
扭矩变换
液体的流动通过叶片的控制，实现泵轮和涡轮之间扭矩的变换。
3
稳定输出
定子和刹车片控制液体的流动，稳定扭矩输出。
液力变矩器的优点和应用领域
平稳传动
液力变矩器能够实现驱动系统的平稳传动，减少振动和噪音。
可变传动比
通过调节液体的流量和阻力，液力变矩器可以实现可变的扭Leabharlann 输出。液力变矩器的结构原理
液力变矩器是一种用于传递动力的设备，通过液体的介质来实现扭矩的变换 和传递。
液力变矩器的概述
液力变矩器是一种常用于自动变速器中的装置，用于平滑地传递动力，降低 驱动系统的震动和噪音。
液力变矩器的主要组成部分
泵轮
作为动力输入，将能量转移到液体之中。
导流轮
通过改变废气流动的方向，控制涡轮上液体的 流量。
涡轮
接收从泵轮传递过来的能量，使液体转动。
液力耦合器
将泵轮和涡轮连接在一起，实现能量的传递。
轴流式液力变矩器的结构
液力变矩器工作原理
液力变矩器工作原理
液力变矩器是一种利用液体传动力和转矩的装置。
它的工作原理主要有以下几个方面：
1. 回转运动：液力变矩器内部由两个相互嵌套的螺旋桨组成，一个称为泵轮，另一个称为涡轮。
泵轮和涡轮之间有一个密封的螺纹连接。
当发动机输出动力传递到泵轮时，泵轮会以高速旋转，将工作液体（通常是液体）分散到涡轮周围的密封螺纹空间中。
2. 工作液体传动力：当工作液体进入螺纹空间后，由于泵轮的旋转动力，工作液体会形成离心力，使其产生高速运动。
这种高速运动形成的动能会传递给涡轮上，使涡轮也以相对高速旋转。
3. 转矩传递：通过涡轮的高速旋转，液体会迫使涡轮与驱动轴相互连接，并将转动力传递给驱动轴。
这样一来，液力变矩器就可以实现将发动机的动力传递到车辆的驱动轴上。
4. 变矩效应：液力变矩器还具有自动变矩的特性。
在低速行驶或启动时，液力变矩器的工作液体会产生充分的转矩，使车辆具备足够的起步动力。
而在高速行驶时，液力变矩器的工作液体会流经特殊设计的螺纹空间，减小转矩传递的能力，从而减小发动机的负载。
总体来说，液力变矩器利用液体的运动和动能传递的原理，实
现了发动机动力的传递和转矩的变化，提高了车辆的行驶性能和平稳性。
液力变矩器资料
率。
第10页/共14页
3）工作条件
温 度 ： AT F 温 度 正 常 ， 达 6 0 度 以 上 ，
速度：约60-70km/h，
档位：3档或4档，(有些车1、2、3、4档)
P&E
第11页/共14页
P&E8.ATF源自的外循环No Lock-up Clutch
P&E
三 .液力变矩器
1.组成
泵轮、涡轮、导轮
2.原理 泵轮带动油的力矩MP， 油带动涡轮的力矩MT， 导轮推动油的力矩MD
MP + MD = MT
第2页/共14页
P&E
三 .液力变矩器
第3页/共14页
三. 液力变矩器
P&E
3.类型 单级双相三元件综合式
单级：一个涡轮输出动力， 双相：偶合与变矩器两种状 态， 三元件：泵轮、涡轮、导轮。
第4页/共14页
P&E
第5页/共14页
P&E
4.工作原理
导轮的作用是：增加涡轮的输出力矩
第6页/共14页
P&E
5.工作状态：
导轮不转时：变矩状态。 导轮转动时：偶合状态。
第7页/共14页
P&E
导轮通过单向离合器与轴套相连
第8页/共14页
P&E
6.锁止离合器
1）结构组成
第9页/共14页
P&E
Lock-up Clutch
第12页/共14页
P&E
9.故障分析
1）故障现象 动力不足，经济性差，无动力输出，异响。
2 ）诊断方法
第13页/共14页
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液力变矩器的知识介绍：
1、定义：液力变矩器，亦称扭力转换器，是在液力耦合器的基础上改进而成，用来传递旋转动力。
液力变矩器由泵轮，涡轮，导轮组成。
安装在发动机和变速器之间，以液压油（ATF）为工作介质，起传递转矩，变矩，变速及离合的作用。
它将动力源（通常是发动机或电机）与工作机连接起来，可同液力耦合器一样起到离合器的作用，但不同的是，液力变矩器可以改变力矩的大小。
2、结构及工作原理：液力耦合器通过泵轮和涡轮来传递动力，而液力变矩器则在泵轮和涡轮之间增加了一个导轮。
和液力耦合器一样，液力变矩器在工作时内部充有油液，油液在泵轮和涡轮间循环活动。
但在油液活动过程中，固定不动的导轮给涡轮一个反作用力矩，实现了动力输出的变矩。
液力变矩器简图
以液体为工作介质的一种非刚性扭矩变换器，是液力传动的型式之一。
图为液力变矩器，它有一个密闭工作腔，液体在腔内循环活动，其中泵轮、涡轮和导轮分别与输进轴、输出轴和壳体相联。
动力机(内燃机、电动机等)带动输进轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、
导轮再返回泵轮，周而复始地循环活动。
泵轮将输进轴的机械能传递给液体。
高速液体推动涡轮旋转，将能量传给输出轴。
液力变矩器靠液体与叶片相互作用产生动量矩的变化来传递扭矩。
液力变矩器不同于液力耦合器的主要特征是它具有固定的导轮。
导轮对液体的导流作用使液力变矩器的输出扭矩可高于或低于输进扭矩，因而称为变矩器。
输出扭矩与输进扭矩的比值称变矩系数，输出转速为零时的零速变矩系数通常约2～6。
变矩系数随输出转速的上升而下降。
液力变矩器的输进轴与输出轴间靠液体联系，工作构件间没有刚性联接。
液力变矩器的特点是：能消除冲击和振动,过载保护性能和起动性能好;输出轴的转速可大于或小于输进轴的转速，两轴的转速差随传递扭矩的大小而不同;有良好的自动变速性能,载荷增大时输出转速自动下降,反之自动上升;保证动力机有稳定的工作区，载荷的瞬态变化基本不会反映到动力机上。
液力变矩器在额定工况四周效率较高，最高效率为85～92％。
叶轮是液力变矩器的核心。
它的型式和布置位置以及叶片的外形，对变矩器的性能有决定作用。
有的液力变矩器有两个以上的涡轮、导轮或泵轮，借以获得不同的性能。
最常见的是正转(输出轴和输进轴转向一致)、单级（只有一个涡轮）液力变矩器。
兼有变矩器和耦合器性能特点的称为综合式液力变矩器，例如导轮可以固定、也可以随泵轮一起转动的液力变矩器。
为使液力变矩器正常工作，避免产生气蚀和保证散热，需要有一定供油压力的辅助供油系统和冷却系统。
3、液力变矩器的特性：液力变矩器的特性可用几个外界负荷有关的特性参数或特性曲线来评价。
描述液力变矩器的特性参数主要有转数比、泵轮转矩系数、变矩系数、效率和穿透性等。
描述液力变矩器的特性曲线主要有外特性曲线、原始特性曲线和输进性曲线等。
