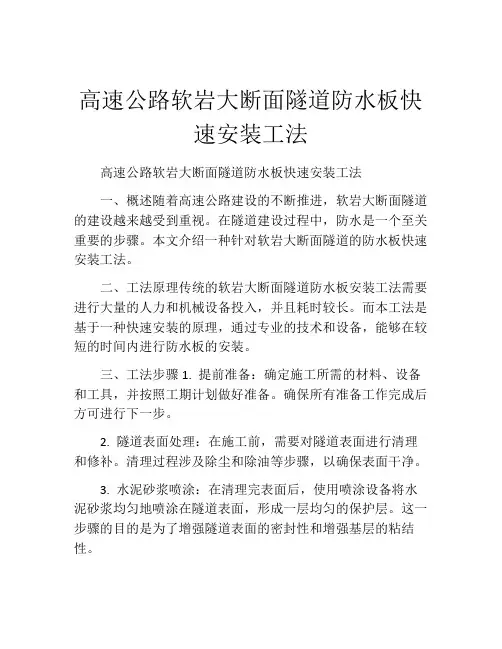

高速公路软岩大断面隧道防水板快速安装工法

高速公路软岩大断面隧道防水板快速安装工法

高速公路软岩大断面隧道防水板快速安装工法高速公路软岩大断面隧道防水板快速安装工法一、概述随着高速公路建设的不断推进,软岩大断面隧道的建设越来越受到重视。

在隧道建设过程中,防水是一个至关重要的步骤。

本文介绍一种针对软岩大断面隧道的防水板快速安装工法。

二、工法原理传统的软岩大断面隧道防水板安装工法需要进行大量的人力和机械设备投入,并且耗时较长。

而本工法是基于一种快速安装的原理,通过专业的技术和设备,能够在较短的时间内进行防水板的安装。

三、工法步骤1. 提前准备:确定施工所需的材料、设备和工具,并按照工期计划做好准备。

确保所有准备工作完成后方可进行下一步。

2. 隧道表面处理:在施工前,需要对隧道表面进行清理和修补。

清理过程涉及除尘和除油等步骤,以确保表面干净。

3. 水泥砂浆喷涂:在清理完表面后,使用喷涂设备将水泥砂浆均匀地喷涂在隧道表面,形成一层均匀的保护层。

这一步骤的目的是为了增强隧道表面的密封性和增强基层的粘结性。

4. 防水板安装:在水泥砂浆喷涂后,立即开始进行防水板的安装工作。

防水板是一种柔性材料,能够有效防止水渗透。

安装工作可以使用专用的夹具或机械进行。

5. 防水板固定:防水板安装完毕后,需要进行固定。

这一步骤可以使用螺栓或其他固定装置进行,以确保防水板与隧道表面紧密贴合。

6. 防水板接缝处理:防水板安装完毕后,需要进行接缝处理。

可以使用专用的胶水或其他密封材料进行接缝处理,以增强防水效果。

7. 施工检查:在施工完成后,进行施工检查。

检查的目的是确保防水板的安装质量,如有问题及时进行修复。

四、工法优势1. 快速高效:相比传统工法,该工法能够在较短的时间内完成防水板的安装,从而提高了工程进度。

2. 节约成本:该工法不需要大量的人力和机械设备投入,从而能够节约成本。

3. 防水效果好:采用专业的防水板,能够有效防止水渗透,提高隧道的防水效果。

4. 施工质量可控:该工法需要专门的技术人员进行操作,能够保证施工质量受到有效控制。

隧道防水层吊带式防水板施工工法(2)

隧道防水层吊带式防水板施工工法(2)

隧道防水层吊带式防水板施工工法隧道防水层吊带式防水板施工工法一、前言隧道工程在建设中,防水是至关重要的工程环节。

隧道防水层吊带式防水板施工工法是一种先进的施工方法,以其工艺简单、施工快速、质量可控等优点,被广泛应用于隧道工程中。

二、工法特点吊带式防水板施工工法的特点主要有:1.快速施工:该工法采用吊装的方式进行施工,不仅保证工程的质量,同时也大大缩短了施工周期。

2. 防水效果好:吊带式防水板具有良好的防水性能,能够有效防止水的渗透。

同时,该工法还能提供对地下水压力下承受能力。

3. 抗震性能强:吊带式防水板施工工法采用的防水板具有较好的抗震性能,可满足地震区域工程的要求。

4. 质量可控:该工法注重施工过程中的质量控制,通过严格的操作规范和检测手段,保证施工质量的稳定性和一致性。

三、适应范围隧道防水层吊带式防水板施工工法适用于各类隧道工程,尤其是地质条件较复杂、施工周期紧张的隧道工程。

四、工艺原理该施工工法主要通过对施工工法与实际工程之间的联系进行分析和解释,采取相应的技术措施:1. 预制板:在施工现场的防水板模具中进行混凝土预制板,保证了防水板的质量和几何形状的一致性。

2. 吊装安装:将预制好的防水板通过吊装设备安装到隧道墙壁上,确保安装位置准确。

3. 环保施工:采用无振动、无噪声、无污染的吊装方式进行施工,减少对环境的影响。

五、施工工艺施工工艺按照以下流程进行:1. 基坑开挖:根据设计要求开挖基坑,并进行后续处理,确保基坑平整。

2. 模板安装:在施工面上安装模板,确保防水板预制件的几何形状和尺寸的一致性。

3. 预制防水板:在模板中进行混凝土预制板,并进行养护。

4. 防水板吊装:使用吊装设备将预制的防水板安装到隧道墙壁上,控制好位置和高度。

5. 防水板接缝处理:对防水板之间的接缝进行密封处理,保证整体防水效果。

六、劳动组织为保证施工工艺的质量和效率,需要合理组织人员,并制定详细的工作流程和责任分工。

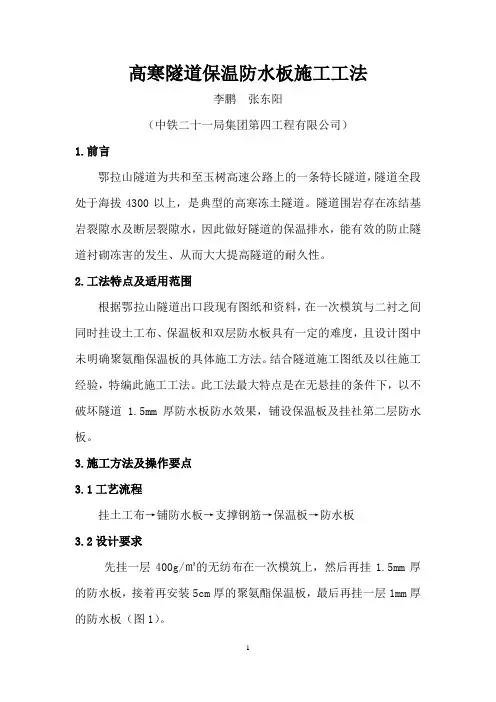

高寒隧道保温防水板施工工法

高寒隧道保温防水板施工工法

高寒隧道保温防水板施工工法李鹏张东阳(中铁二十一局集团第四工程有限公司)1.前言鄂拉山隧道为共和至玉树高速公路上的一条特长隧道,隧道全段处于海拔4300以上,是典型的高寒冻土隧道。

隧道围岩存在冻结基岩裂隙水及断层裂隙水,因此做好隧道的保温排水,能有效的防止隧道衬砌冻害的发生、从而大大提高隧道的耐久性。

2.工法特点及适用范围根据鄂拉山隧道出口段现有图纸和资料,在一次模筑与二衬之间同时挂设土工布、保温板和双层防水板具有一定的难度,且设计图中未明确聚氨酯保温板的具体施工方法。

结合隧道施工图纸及以往施工经验,特编此施工工法。

此工法最大特点是在无悬挂的条件下,以不破坏隧道 1.5mm厚防水板防水效果,铺设保温板及挂社第二层防水板。

3.施工方法及操作要点3.1工艺流程挂土工布→铺防水板→支撑钢筋→保温板→防水板3.2设计要求先挂一层400g/㎡的无纺布在一次模筑上,然后再挂1.5mm厚的防水板,接着再安装5cm厚的聚氨酯保温板,最后再挂一层1mm厚的防水板(图1)。

C30低温早强喷射砼C30钢筋砼一次模筑400g/㎡无纺布1.5mm厚EVA防水板5cm厚聚氨酯隔热板1mm厚EVA防水板二衬C45钢筋混凝土图1无纺布、防水板、保温板挂设分解图3.3施工步骤3.3.1土工布挂设在一衬模筑施工完毕后,先把一次模筑混凝土表面的灰尘和污垢清理干净,然后开始铺设土工布,要注意土工布的铺设要紧贴一次模筑混凝土面层,利用射钉梅花状固定,要把土工布尽量整平,使得成形后的土工布平整密贴,防止土工布褶皱堆积造成人为蓄水点。

3.3.2 1.5mm厚防水板挂设土工布完成后挂设防水板,挂设防水板从拱部向两侧边墙悬挂进行,下部防水板必须压上部,然后用手动电热熔接器加热,使防水板焊接在固定土工布的专用热熔衬垫上,防水板铺设要松紧适度,使之能与土工布充分结合并紧贴在一次模筑混凝土表面(图2)。

图2土工布及一次防水板挂设大样图防水板的焊接必须符合施工规范,焊接搭接宽度不得小于120mm (图3)。

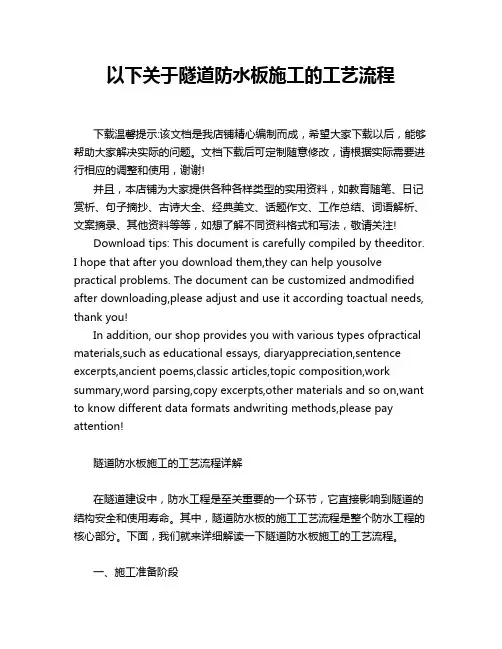

以下关于隧道防水板施工的工艺流程

以下关于隧道防水板施工的工艺流程

以下关于隧道防水板施工的工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!隧道防水板施工的工艺流程详解在隧道建设中,防水工程是至关重要的一个环节,它直接影响到隧道的结构安全和使用寿命。

隧道防水板施工工法

隧道防水板施工工法

隧道防水板施工工法一、工法特点施工工艺完善、简便,可操作性强。

采用此技术施工质量能够得到很好的控制,满足设计及验收标准的要求。

二、适用范围本工法适用于三淅高速LXTJ-10标隧道防水板施工。

三、施工工艺1.防水板施工采用无钉铺设工艺,其施工工艺流程见图1。

图1 隧道防水板施工工艺流程图2.1施工准备⑴洞外准备:检验防水板质量,用铅笔划焊接线及拱顶分中线,按每循环设计长度截取,对称卷起备用。

⑵洞内准备:铺设台架行走轨道;施工时采用两个作业台架,一个用于基面处理,一个用于挂防水板,基面处理超前防水板两个循环。

⑶断面量测:测量断面,对隧道净空进行量测检查,对个别欠挖部位进行处理,以满足净空要求;同时准确测放拱顶分中线。

⑷基面处理:①局部漏水采用注浆堵水或埋设排水管直接排水到边。

②钢筋网等凸出部分,先切断后用锤铆平抹砂浆素灰(如下图)。

有凸出的管道时,用砂浆抹平(如下图)。

锚杆有凸出部位时,螺头顶预留5mm 切断后,用塑料帽处理(如下图)。

切断用锤打砂浆素灰抹面切断面要平整用砂浆填死③初期支护应无空鼓、裂缝、松酥,表面应平顺,凹凸量不得超过±5cm (如下图)。

2.2.铺设防水板防水板超前二次衬砌10~20m 施工,用自动热焊机进行焊接,铺设采用专用台车进行。

⑴铺设前进行精确放样,弹出标准线进行试铺后确定防水板一环的尺寸,尽量减少接头。

⑵复合式防水板铺设采用洞外大幅预制,洞内整卷起吊,无钉铺设工艺。

从拱顶向两侧铺设,防水板铺设要有一定松驰量。

在喷砼表面采用ZIC-16电锤Φ8钻头钻眼,塑料膨胀螺栓固定,锚固点边墙间距100cm ,拱部间距50cm ,拱腰间距70cm 沿隧道纵向在锚固点上绑扎铁丝,防水板用背带与铁丝绑紧。

⑶防水板铺设采用从下向上的顺序铺设,松紧应适度并留有余量(实铺长度与弧长的比值为10:8),检查时要保证防水板全部面积均能抵到围岩。

⑷防水板铺挂前,用带热塑性圆垫圈的射钉将缓冲层平整顺直地固定在基层上(见下图),缓冲层搭接宽度50mm ,可用热风焊枪点焊,每幅防水板布置适当排数垫圈,每排垫圈距防水板边缘40cm 左右,锚固点间距:边墙2~3点/m 2 ,拱顶3~4点/m 2。

隧道防水板施工方案

隧道防水板施工方案

隧道防水板施工方案一、隧道防水板的生产工艺:隧道防水板产品是公司新近研发的一种适用于隧道防水施工过程的新型专用产品。

该产品的生产工艺采用国内先进的三层共挤吹塑法生产,由原料树脂EVA或HDPE加入少量功能助剂,经加热熔融、塑化、吹胀、环吹风冷却、牵引后形成的膜材,与穿好吊带的土工织物(信号层)热合成一体,形成复合防水板,也可采用挤出压延法,即将树脂挤出机熔融塑化,从机头狭缝模口挤出熔融状的片坯与吊带融合一体,经辊筒压延冷却成光膜,(或与穿好吊带的土工织物(信号层)融合一体,经辊筒压延冷却成复合防水板。

)二、隧道防水板的施工铺设方案:隧道防水板在施工应用中一般有三种铺设方法:1、锚钉固定法(热熔垫锚固焊接)2、挂设塑料防水板的无锚钉铺设法。

3、暗扣系结挂设法(系带悬吊法)。

前两种铺设现场劳动强度大,防水效果相对较差,目前多采用暗扣系结挂设(系带悬吊法)操作简便。

该生产工艺所生产的产品最适宜采用暗扣系结挂设(系带悬吊法),在施工应用中可提高铺设质量和效率,施工方便、造价低,节省工程投资,提高工程质量稳定性,优异于热熔锚固焊接。

1、暗扣系结挂设(系带悬吊法)(1)岩面处理。

将外露的锚杆头、钢筋网头齐根切除,并用水泥砂浆抹平。

对于初期支护表面存在的凹凸部分,当矢高/弦长>1/6时,要作局部找平。

根据找平范围的大小选取补喷砼、抹砂浆或局部挂板模筑砼的方法找平,直到满足矢高/弦长>1/6时,才算合格。

这样作的目的是为了防止灌筑砼时因防水板局部凹凸被拉破。

(2)挂前拼焊。

将幅面较窄的成卷出厂定型产品平铺在地面上,拼焊成便于运输,铺挂的大幅面卷材。

拼焊时应将两块复合土工合成材料的土工膜面相贴焊接。

而不得将土工膜板面与土工织物面焊在一起,以防止裂隙水沿接头处土工织物通过毛细渗透,造成渗漏水。

拼焊的接头搭接处宽度不小于100mm。

焊接不允许有漏焊、假焊现象,凡烤焦、焊穿处,必须用塑料片焊贴覆盖。

焊好的大幅面防水材料成卷放置备用。

隧道宽幅防水板施工工法(2)

隧道宽幅防水板施工工法(2)

隧道宽幅防水板施工工法隧道宽幅防水板施工工法一、前言隧道宽幅防水板施工工法是一种针对隧道防水的高效工法。

隧道是现代交通运输和城市建设的必备工程,在其施工过程中,防水是一个重要的环节。

隧道宽幅防水板施工工法通过采用专用材料和施工技术,能够确保隧道的防水效果,并提升施工速度和质量。

二、工法特点隧道宽幅防水板施工工法具有以下几点特点:1. 施工速度快:采用宽幅防水板进行施工,一次性铺设面积大,施工速度快,提高了工期效率。

2. 施工质量高:宽幅防水板采用专用材料制成,具有优良的防水性能和耐久性,能够有效防止水浸渗漏。

3. 施工简便:宽幅防水板采用卷状施工,操作方便,施工过程简单易行。

4. 施工环境友好:宽幅防水板无需使用大量的水泥和其他材料,减少对环境的污染。

三、适应范围隧道宽幅防水板施工工法适用于各种类型的隧道工程,包括公路隧道、铁路隧道和地铁隧道等。

无论是新建隧道还是既有隧道的维修和改造,均可采用该工法进行防水施工。

四、工艺原理隧道宽幅防水板施工工法的实施原理是通过隧道表面的防水材料形成一层持久、连续的防水膜。

首先,在隧道表面打磨整平,确保无凹凸不平的表面。

然后,使用专用的胶黏剂将宽幅防水板铺设在隧道表面,并采用热焊接技术进行封缝处理,确保隧道表面的每一个缝隙都能被有效封住,形成连续的防水结构。

五、施工工艺1. 准备工作:隧道表面清理和整平,材料准备,机具设备调试等。

2. 宽幅防水板铺设:将宽幅防水板按照设计要求进行铺设,使用胶黏剂将其固定在隧道表面。

3. 翻边封缝:采用热焊接技术对宽幅防水板的接缝进行封缝处理,确保封缝的牢固和密封效果。

4. 检查验收:对施工质量进行检查和验收,确保防水效果符合要求。

六、劳动组织在施工过程中,需要合理组织施工人员,明确各个工序的责任和任务分工。

保证人员配备充足,并且进行培训,提高施工人员的技术水平和安全意识。

七、机具设备1. 打磨机:用于清理和整平隧道表面,确保平整度。

隧道防水板施工工法

隧道防水板施工工法

隧道防水板施工工法隧道防水板施工工法一、项目背景和目的隧道防水是隧道工程中非常重要的一项施工工作,其目的是确保隧道结构的稳定和安全。

本旨在提供一套详细的隧道防水板施工工法,以指导施工人员进行施工操作。

二、材料准备1. 防水板材料:根据隧道尺寸和设计要求选择合适的防水板材料,常用的有聚氯乙烯(PVC)防水板、高份子聚合物膜等。

2. 涂料材料:选择适合防水板施工的涂料材料,如环氧树脂、聚氨酯等。

3. 辅助材料:包括胶粘剂、密封胶、防水带等。

三、施工准备1. 清理工作区域:清除隧道内可能存在的障碍物和杂物,确保施工区域干净整齐。

2. 检查防水板材料:对防水板材料进行检查,确保质量合格,无损坏和缺陷。

3. 准备施工工具:包括刷子、滚筒、刮刀、电动工具等,确保施工过程中的需要。

四、施工步骤1. 防水板铺设:根据设计要求,将防水板铺设在隧道表面,确保板与板之间的重叠部份符合要求。

2. 粘贴防水带:在防水板的重叠部份和与地面的接触部份使用防水带进行粘贴,确保无水渗透。

3. 涂布涂料:在防水板上均匀涂布涂料,确保防水效果。

4. 处理接缝和细部:对隧道内的接缝和细部进行处理,确保无漏水和渗水。

五、施工注意事项1. 安全第一:施工过程中,需要严格遵守安全操作规程,佩戴好个人防护装备。

2. 施工质量:施工过程中应严格按照设计要求进行施工,确保防水效果。

3. 环境保护:施工完成后,应清理施工区域,确保无环境污染。

附件:1. 设计图纸2. 防水板材料检测报告3. 施工工具清单4. 施工记录表法律名词及注释:1. 隧道工程:指为道路、铁路、地铁等交通工具或者管线等设施开挖的地下通道。

2. 防水板:用于隧道防水的特殊板材,具备良好的防水性能。

3. 聚氯乙烯(PVC)防水板:一种具有优异防水性能的防水板材料,常用于隧道防水工程。

4. 高份子聚合物膜:一种涂层材料,也用于隧道防水工程,具有很好的防水性能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

行业土木y#
1
隧道防水板施工工法
一、工法特点
施工工艺完善、简便,可操作性强。

采用此技术施工质量能够得到很好的控制,满足设计及验收标准的要求。

二、适用范围
本工法适用于三淅高速LXTJ-10标隧道防水板施工。

三、施工工艺
1.防水板施工采用无钉铺设工艺,其施工工艺流程见图1。

N
1.防水板质量检查/检验;
2.划焊缝搭接线;
3.防水板可分拱部和边墙两段截取,对称卷起备用。

1.工作平台就位;
2.初支及渗漏水处理
3.切除锚杆及钢筋网端头;
4.如超挖超过铺板规定,编铁丝网回填;
5.拱顶画出隧道中线第一环及垂直隧道中线的横断面线。

准备工作
洞 外 准 备
洞 内 准 备
电热压焊器及爬行式 热合器,垫上隔热纸
固定防水板
焊缝补强
Y
移工作平台
下一循环
焊接防水板搭接缝
质量检查
行业土木y#
1
图1 隧道防水板施工工艺流程图
2.1施工准备
⑴洞外准备:检验防水板质量,用铅笔划焊接线及拱顶分中线,按每循环设计长度截取,对称卷起备用。

⑵洞内准备:铺设台架行走轨道;施工时采用两个作业台架,一个用于基面处理,一个用于挂防水板,基面处理超前防水板两个循环。

⑶断面量测:测量断面,对隧道净空进行量测检查,对个别欠挖部位进行处理,以满足净空要求;同时准确测放拱顶分中线。

⑷基面处理:
①局部漏水采用注浆堵水或埋设排水管直接排水到边。

②钢筋网等凸出部分,先切断后用锤铆平抹砂浆素灰(如下图)。

有凸出的管道时,用砂浆抹平(如下图)。

锚杆有凸出部位时,螺头顶预留5mm 切断后,用塑料帽处理(如下图)。

切断用锤打
砂浆素灰抹面
切断面要平整
用砂浆填死
初期支护界面
切断5mm以上
切 断
螺栓
盖帽
塑料帽
保护砂浆
行业土木y# 1
③初期支护应无空鼓、裂缝、松酥,表面应平顺,凹凸量不得超过±5cm (如下图)。

2.2.铺设防水板
防水板超前二次衬砌10~20m 施工,用自动热焊机进行焊接,铺设采用专用台车进行。

⑴铺设前进行精确放样,弹出标准线进行试铺后确定防水板一环的尺寸,尽量减少接头。

⑵复合式防水板铺设采用洞外大幅预制,洞内整卷起吊,无钉铺设工艺。

从拱顶向两侧铺设,防水板铺设要有一定松驰量。

在喷砼表面采用ZIC-16电锤Φ8钻头钻眼,塑料膨胀螺栓固定,锚固点边墙间距100cm ,拱部间距50cm ,拱腰间距70cm 沿隧道纵向在锚固点上绑扎铁丝,防水板用背带与铁丝绑紧。

⑶防水板铺设采用从下向上的顺序铺设,松紧应适度并留有余量(实铺长度与弧长的比值为10:8),检查时要保证防水板全部面积均能抵到围岩。

⑷防水板铺挂前,用带热塑性圆垫圈的射钉将缓冲层平整顺直地固定在基层上(见下图),缓冲层搭接宽度50mm ,可用热风焊枪点焊,每幅防水板布置适当排数垫圈,每排垫圈距防水板边缘40cm 左右,锚固点间距:边墙2~3点/m 2 ,拱顶3~4点/m 2。

补喷砼R≥3cm R≥5cm
缓冲层
热塑性圆垫圈
围岩
初期支护
金属垫圈
射钉围岩
热塑性圆垫圈。
