模板-张兴：博世CR柴油机高压共轨电控系统解析
Bosch电控共轨系统介绍(潍柴)
CPN2.2(+)高压油泵
柴油进口（自滤器）
高压油出口 柴油出口（到油箱）
M-PROP 燃油计量阀
溢流阀
凸轮轴 润滑油进口（可选）
柴油出口（到滤器） 初始机油注油口阀盖 齿轮泵 ZP5 凸轮轴相位传感器: DG6 柴油进口（自油箱）
CPN2.2(+)高压油泵
共轨管
存储高压，抑止因油泵供油和喷油而产生的波动
机油压力传感器
功能：可同时检测机油 压力及温度
进气压力传感器
功能：可以检测进气压力和温度
加速踏板传感器
电控喷油器
回油管 插座
工作原理
1）电磁阀断电：球阀关闭 控制腔压力＋针阀弹簧压力 > 针阀腔压力 针阀关闭，不喷射 2）电磁阀通电：球阀开启，泻油孔泻油 控制腔压力＋针阀弹簧压力 < 针阀腔压力 针阀抬起，喷射
轨压传感器 限压阀
燃油粗滤器
带油水分离器，分离燃油中的水分
曲轴转速传感器
原理：电磁感应
功能：1、曲轴（发动机）转速 2、气缸上止点位置 1、永磁铁 2、传感器壳体 3、发动机外盖 4、软铁芯 5、线圈 6、传感线圈
凸轮轴转速传感器
• 原理：霍尔效应 • 相位确定：凸轮轴上安装着一个用铁磁性材料制成的齿，它 随着凸轮轴旋转。当这个齿经过凸轮轴传感器的半导体膜片 的时候，它的磁场就会使半导体膜片中的电子以垂直于流过 膜片的电流的方向发生偏转。产生一个短促的电压信号（霍 尔电压），这个电压信号告诉ECU，某1缸已经进入了压缩 阶段
水温传感器
原理： 高灵敏度NTC（负温度系数热敏电阻）电阻阻值随温度 下降而增大 1、电子接头 2、壳体 3、NTC电阻 4、冷却液
轨压传感器
1、电子接头 2、评估电路 3、带传感装置的皮膜 4、高压接头5、固定螺纹 原理： 传感器皮膜上的传感器元件将高压管道 内的压力变化转化成电压信号输送到ECU。 一旦损坏，压力控制阀就通过应急（备份） 功能，按设定值被“盲”触发
博世-SOFIM高压共轨柴油机DC16电控系统介绍
SOFIM高压共轨柴油机电控系统介绍1、前言为了降低柴油发动机颗粒的排放，需要提高燃油的喷射能力。
其它柴油机系统，仅仅在每个气缸喷射时才由机械泵产生高压燃油。
而在共轨系统，一个专用的高压油泵使公共油管（注：俗称“共轨”）内的燃油一直保持很高的压力，而不取决于发动机的相位。
在电磁喷油器的的入口处，是已经过电控中心计算的高压燃油。
当电磁喷油器的电磁阀在电控中心的作用下开启时，在“共轨”中已处于高压的燃油被喷入相应的气缸中。
BOSCH公司为SOFIM共轨发动机柴油喷射系统设计的是一种被称为“EDC16”的电控系统（注：EDC是Engine Diesel Control的缩写）。
该系统普遍适用于SOFIM-8140.43B/S/S3/N四种共轨发动机，可以在1350bar的高压情况下稳定运行，其精确的控制使发动机的性能得到了优化，并有效地控制了排放和油耗。
所以，EDC16系统的设计意味着更低的噪音、更小的油耗、更少的有害排放物。
图一、共轨燃油系统简图电控中心EDC16具有控制和诊断功能，能对系统中其它零部件实行闭环控制，并对系统执行许多精密的诊断。
表1是对电控中心控制功能的描述，表2是对其诊断功能的描述。
表1——电控中心EDC16的控制功能控制对象 控制功能描述电子加密启动控制 电控中心与电子加密启动装置的控制单元对话以获得启动信息。
电动燃油泵控制 打开启动开关在前进档时，电控中心向电动燃油泵供电；如果发动机在9秒钟内不能启动，则电控中心取消向电动燃油泵供电。
预热启动控制 当发动机水温传感器或燃油温度传感器之一显示温度低于0°C时，电控中心向预热装置供电。
识别相位控制 电控中心通过凸轮轴相位传感器和飞轮转速传感器的信号来识别相位，并向相应气缸的电磁喷射器供电。
燃油喷射控制 根据从各个传感器采集到的发动机的负荷信息，电控中心控制燃油压力调节电磁阀、改变电磁喷油器的预喷方式和主喷方式。
喷射压力的闭环控制 电控中心根据从各个传感器采集到的发动机的负荷信息，控制燃油压力调节电磁阀以获得最佳的燃油压力。
BOSCH—高压共轨泵系统
柴油机电控系统工作流程（2）
① 如果二者相同，则整个柴油机电子控制系统保 持原状态，发动机继续按先前状态运行； ② 当实际参数偏离目标参数时，单片机控制器则 会根据偏离值的大小和极性（正或负），按一 定的控制策略进行有关信息的处理；
3、指令执行：
ECU按其最佳值或计算后的目标值，把指令输 送到执行器，执行器根据ECU的指令，控制喷 油量和喷油定时。
柴油机电控系统的分类
③、高压共轨电控燃油喷射系统
利用一个高压油泵，以一定的速比连续将高压燃油 输送到共轨管内，高压燃油再由共轨送入各缸喷油 器，ECU直接控制喷油器内的高速电磁阀，实现燃油 定时、定量喷射；
电控系统的组成
控制器 传感器 执行器
线
束
控制器ECU（1）
• 接收各种传感器信号和各种开关信号，并将它们进行处理、 执行既定的程序，将运行结果作为控制指令输出到执行器。 • 以单片机为核心的控制器是柴油机电子控制系统的大脑；柴 油机动力装置能否可靠、经济地运行，在很大程度上取决于 该控制器； • 由单片微型计算机、接口电路等硬件和软件组成。信息的采 集、处理、传输和时间程序控制是该控制器的主要功能；
6、响应速度快，控制更为精确；
采用了高速电磁阀与电子油门踏板，喷油迅速、断油时 间准确，并解决了机械踏板时间滞后的问题；
BOSCH 高压共轨系统
一、电控发动机定义 二、高压共轨电控系统组成结构 三、燃油系统主要零部件介绍 四、电控系统主要零部件介绍 五、ECU控制策略 六、故障诊断与排除
共轨系统工作原理
硬件
• 单片微型计算机的组成：
系统软件 软件 应用软件
控制器ECU（2）
• 硬件构成了控制器的实体：
中央处理（CPU） 存储器 输入/输出设备 定时器 计数器
博世公司商用车新型增压式高压共轨喷射系统介绍
图1 最新型商用车用增压式高压共轨喷油系统图2 商用车共轨喷射系统的发展历程图3 发动机特性曲线场中的最佳喷油特性曲线不断完善的废气排放法规迫使柴油机制造商不断采取各种机内净化措施和废气后处理方法来降低柴油机的排放，各种废气后处理装置应运而生。
但是，柴油机的低排放与经济性是相互矛盾的，以往不断加严的排放限值已导致燃油耗的不断增加，而即使在采用机外净化措施的情况下，原始排放的高低对确定废气后处理部件的尺寸起着决定性的作用，直接影响到购置费用和运行成本，因此为了降低原始排放和燃油耗，并降低制造成本和运行费用，必须进一步采用机内净化措施来降低柴油机的原始排放和燃油耗，而其中燃油喷射系统依然起着至关重要的作用。
欧美各国随着未来排放法规US10/欧Ⅵ在重型商用车柴油机上的实施，采用高压共轨喷射系统替换目前还在许多场合使用的单体泵或泵喷油嘴系统的趋势将进一步加快，而废气再循环(EGR)在所有燃烧过程中的应用是其具有决定性意义的推动者，由此而产生的发动机对部分负荷时更高喷油压力的需求只能由带有蓄压器的喷射系统采用液力方式才能有效地实现。
开发重型商用车柴油机燃烧过程成功的关键在于把握好高负荷运转工况，为此博世公司开发了一种喷油规律曲线形状可变的增压式高压共轨喷射系统(图1)，其喷油器中除了控制喷油的电磁阀之外，还具有第2个电磁阀，它能激活集成在喷油器中的一个压力放大器,并通过优化电磁阀喷油嘴针阀控制时间的偏差，可使喷油开始时的喷油速率减半，从而限制氮氧化物的形成，使得柴油机制造商有可能在达到废气排放法规限值的同时进一步降低燃油耗。
博世公司的产品系列以高压共轨喷射系统(CRS)的两种变型来支持高负荷运转工况的燃烧过程设计。
其中，CRSN3.3高压共轨喷射系统提供了可选择的柔性多次喷射的自由度，它可用于采用高增压压力和高EGR 率的燃烧过程。
目前，喷油压力为2 200～2 500bar(1bar=105Pa)的高压共轨喷射系统产品等级(图2)可满足特殊柴油机的使用要求，而CRSN4.2增压式高压共轨喷射系统不但能以较低的共轨压力获得比一般共轨喷射系统高得多的喷油压力，而且除能进行多次预喷射和后喷射之外，还能提供可选择主喷射开始时喷油速率的柔性功能，即喷油规律(针阀升程和喷油压力)曲线形状可选择从矩形变化到斜坡形直至靴形，在宽广的发动机特性曲线范围内与柴油机的运转工况达到最佳的匹配，特别是能够降低对NOx 敏感的发动机特性曲线场范围内的氮氧化物的形成，其应用实例示于图3。
解读柴油机高压共轨电控喷射系统
柴油机高压共轨电控喷射系统一、柴油机基本知识柴油发动机与汽油发动机具有基本相同的结构，都有气缸体、气缸盖、活塞、气门、曲柄、曲轴、凸轮轴、飞轮等。
但前者用压燃柴油作功，后者用点燃汽油作功，一个"压燃"一个"点燃"，就是两者的根本区别点。
汽油机的燃料是在进气行程中与空气混合后进入气缸，然后被火花塞点燃作功；柴油机的燃料则是在压缩行程接近终了时直接喷注入气缸，在压缩空气中被压燃作功。
这个区别造成了柴油机在燃料供给系统的结构有其自己的特点。
柴油机的燃料喷射系统是由喷油泵、喷油器、高压油管及一些附属辅助件组成。
柴油机燃料输送的简单过程是：输油泵将柴油送到滤清器，过滤后进入喷油泵（为了保证充足的燃料并保持一定的压力，要求输油泵的供油量比喷油泵的需要量要大得多，多余的柴油就经低压管回到油箱，其它部分柴油被喷油泵压缩至高压）经过高压油管进入喷油器直接喷入气缸燃烧室中压燃。
（示意图是柴油机燃料供给系统，4是高压输油管、1、2、3是低压输油管、5、6、7、8是回油管）。
二、高压共轨电控柴油喷射系统现代先进的汽车柴油机一般采用电控喷射、共轨、涡轮增压中冷等技术，在重量、噪音、烟度等方面已取得重大突破，达到了汽油机的水平，而且相比汽油机更环保。
目前国外轻型汽车用柴油机日益普遍，奔驰、大众、宝马、雷诺、沃尔沃等欧洲名牌车都有采用柴油发动机的车型。
在电控喷射方面柴油机与汽油机的主要差别是，汽油机的电控喷射系统只是控制空燃比，柴油机的电控喷射系统则是通过控制喷油时间来调节输出的大小，而柴油机喷油控制是由发动机的转速和加速踏板位置（油门拉杆位置）来决定的。
因此，基本工作原理是计算机根据转速传感器和油门位置传感器的输入信号，首先计算出基本喷油量，然后根据水温、进气温度、进气压力等传感器的信号进行修正，再与来自控制套位置传感器的信号进行反馈修正，确定最佳喷油量的。
电控柴油喷射系统由传感器、ECU（计算机）和执行机构三部分组成。

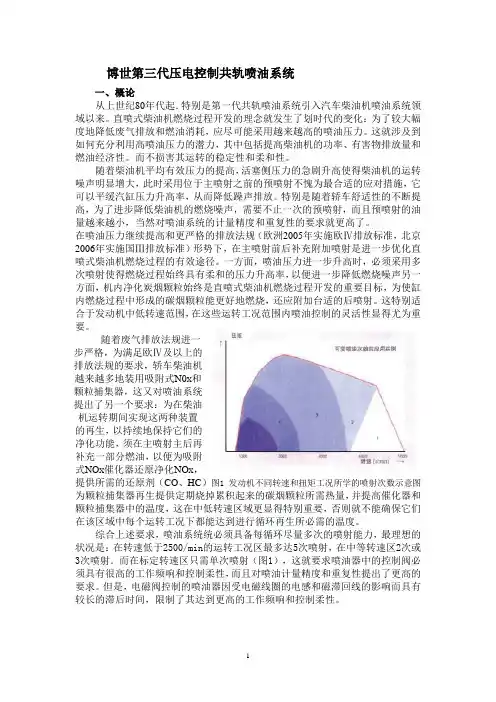

2----博世第三代压电控制共轨喷油系统详解
博世第三代压电控制共轨喷油系统一、概论从上世纪80年代起．特别是第一代共轨喷油系统引入汽车柴油机喷油系统领域以来。
直喷式柴油机燃烧过程开发的理念就发生了划时代的变化：为了较大幅度地降低废气排放和燃油消耗，应尽可能采用越来越高的喷油压力。
这就涉及到如何充分利用高喷油压力的潜力，其中包括提高柴油机的功率、有害物排放量和燃油经济性。
而不损害其运转的稳定性和柔和性。
随着柴油机平均有效压力的提高，活塞侧压力的急剧升高使得柴油机的运转噪声明显增大，此时采用位于主喷射之前的预喷射不愧为最合适的应对措施，它可以平缓汽缸压力升高率，从而降低躁声排放。
特别是随着轿车舒适性的不断提高，为了进步降低柴油机的燃烧噪声，需要不止一次的预喷射，而且预喷射的油量越来越小，当然对喷油系统的计量精度和重复性的要求就更高了。
在喷油压力继续提高和更严格的排放法规（欧洲2005年实施欧Ⅳ排放标准，北京2006年实施国Ⅲ排放标准）形势下，在主喷射前后补充附加喷射是进一步优化直喷式柴油机燃烧过程的有效途径。
一方面，喷油压力进一步升高时，必须采用多次喷射使得燃烧过程始终具有柔和的压力升高率，以便进一步降低燃烧噪声另一方面，机内净化炭烟颗粒始终是直喷式柴油机燃烧过程开发的重要目标，为使缸内燃烧过程中形成的碳烟颗粒能更好地燃烧，还应附加台适的后喷射。
这特别适合于发动机中低转速范围，在这些运转工况范围内喷油控制的灵活性显得尤为重要。
随着废气排放法规进一步严格，为满足欧Ⅳ及以上的排放法规的要求，轿车柴油机越来越多地装用吸附式N0X和颗粒捕集器，这又对喷油系统提出了另一个要求：为在柴油机运转期间实现这两种装置的再生，以持续地保持它们的净化功能，须在主喷射主后再补充一部分燃油，以便为吸附式NO X催化器还原净化NO X，提供所需的还原剂（CO、HC）图1 发动机不同转速和扭矩工况所学的喷射次数示意图为颗粒捕集器再生提供定期烧掉累积起来的碳烟颗粒所需热量，并提高催化器和颗粒捕集器中的温度，这在中低转速区域更显得特别重要，否则就不能确保它们在该区域中每个运转工况下都能达到进行循环再生所必需的温度。
BOSCH共轨柴油电控喷射系统原理及测试
ＡＵＴＯＭＯＢＩＬＥＭＡＩＮＴＥＮＡＮＣＥ汽车诊所ＢＯＳＣＨ共轨柴油电控喷射系统原理及测试□河北／贾志新张全逾吕云飞ＢＯＳＣＨ共轨柴油电控喷射系统是一个由微机控制的汽车柴油机燃油高压喷射系统，应用于阿尔法・罗密欧１５６车型上，是目前较为先进的电控柴油喷射系统之一。
电控单元在控制喷射的同时，还控制并检查燃油压力，控制ＥＧＲ再循环阀，控制低压电动燃油泵继电３．喷射提前角控制喷射提前角是由燃油喷射量（喷射时间和压力）决定的，然后再根据发动机转速和温度等工作参数来修正。
器，控制预热塞电控单元，控制仪表板上的故障指示灯。
共轨柴油电控喷射系统示意图如图１所示。
４．喷射压力控制对于相同的喷射时间，喷油压力将会影响喷油量、燃油的雾化度和喷射形状等，这些参数将影响发动机的动力、噪声、尾气排放和油耗。
电子控制单元会根据发动机和燃油的温度等工作参数，通过高压油泵上的油压控制电磁阀来调节喷射压力。
一、基本工作原理在共轨柴油电控喷射系统中，电控单元根据加速踏板位置、进气量、发动机转速和大气压力等参数，确定柴油喷射量（控制燃油压力和喷射时间）和喷射时刻（喷油提前角）。
加速踏板位置是由安装在加速踏板上的电位计测量得到的（注意：该系统中没有节流阀体），空气流量是由安装在空气滤清器和涡轮增压器之间的进气管上的热线式空气流量计测得的，发动机转速则是由安装在飞轮壳上的转速传感器测得的。
此外，在凸轮轴齿轮的后面安装有霍尔式发动机相位传感器，通过该传感器的信号可以设置喷射顺序。
喷射时间的长短和喷射时刻还会根据其它信号（如发动机温度、燃油温度、增压压力、Ａ／Ｃ启动、ＥＧＲ装置等）来修正。
高压燃油压力传感器（Ｋ８３）二、电控喷射系统的控制１．低压电动燃油泵控制在燃油供给系统中，有一个浸在油箱中的低压电动燃油泵。
这个油泵会启动整个油路，并向高压燃油泵输送低压燃油。
电控单元通过一个继电器来控制这个油泵。
５．发动机温度和柴油温度控制安装在定时导管上的温度传感器用于测量柴油的温度。
基于博世CR柴油机高压共轨电控系统
摘要摘要本设计基于博世CR柴油机高压共轨电控系统，在深入分析柴油机高压共轨电控系统控制原理的前提下，主要针对电控燃油喷射系统进行了总体控制设计，即高压共轨电控燃油喷射系统的空气供给系统、燃油供给系统设计；高压共轨电控燃油喷射系统的传感器和执行器控制设计；高压共轨电控燃油喷射系统的电子控制单元设计。
另外对整个电控系统的控制逻辑进行了划分，总结出五个基本的控制任务，包括状态识别、油量控制、共轨压力控制、喷射控制和驱动，形成了完整的控制方法和实现方法。
关键词：柴油机，高压共轨，电控单元，控制方法发动机控制技术课程设计任务书发动机控制技术课程设计任务书一、设计题目发动机电控系统设计以某一具体类型的发动机（如：凌志LS400轿车1UZ-FE型发动机）为对象，结合发动机电控系统设计的要求，选择合适的传感器和执行器等硬件设备，对发动机的主要控制系统或某一控制系统进行硬件设计和软件设计。
控制内容：发动机控制系统包括电子控制汽油喷射（EFI）、电子控制点火提前（ESA）、怠速控制（ISC）、废气再循环控制（EGR）、蒸发污染控制（ECS）、谐波进气增压系统控制（ACIS）、故障诊断（DIAGN）、失效保护与后备功能和怠速混合气浓度调节（CO排放控制）等内容。
二、设计内容1．原理简介主要内容：对发动机的构成与工作原理进行简要介绍2．对象特性描述主要内容：对所选择的控制对象的特性进行分析和描述3．控制系统设计发动机的电子控制系统设计。
1）电子控制单元的设计；2）传感器和控制开关；3）各类执行器；4）控制系统的工作过程。
主要内容：控制方案的选择与论证；被控参数与控制参数的选择；输入输出系统的设计；画出原理图、方框图和仪表流程图、系统接线图、梯形图；进行程序设计。
三、设计要求1．课程设计说明书的格式应严格按照学校课程设计格式要求。
2．论理正确、逻辑性强、文理通顾、层次分明、表达确切，并提出自己的见解和观点。
3．课程设计说明书。
BOSCH高压共轨柴油机燃油系统解析
A20 0.75WV
A50 0.75GY
A28 0.5WB
A43 0.5GW
A08 0.5WY
EK49 0.35Y
EK25 0.35Gy
A58 0.5GB
A41 0.5YL
陆风X8
发动机管理原理图
BOSCH高压共轨柴油发动机
本教材重点介绍陆风欧III VM共轨发动机R425DOHC 的高 压共轨柴油机控制系统,其匹配在陆风X6和陆风X8系统车型 上,满足国III排放标准。燃油供给系统匹配是博世公司第二 代高压柴油共轨电子控制系统，和之前的机械VE泵喷射系统 相比，博世的高压共轨燃油喷射更精确、准时，使得发动机 排放减少，噪音更低，燃油经济性更好，动力性能更佳。
EK28 0.5YR
MB02e 0.75WR
燃油滤清 沉淀水开
关
M
GD76 0.5B
EK40 0.35BGy
FG05 0.5V
燃油滤 清温度 开关
GD76 0.5B
FG04 2LG
MB02f 0.75GD75 2B
预预预 预 热热热 热 塞塞塞 塞
EK52 0.5LW
陆风X8
BOSCH高压共轨柴油发动机
1.回油管 2.回位弹簧 3.线圈 4.高压连接 5.枢轴盘 6.球阀 7.泄油孔 8.针阀控制腔 9.进油口 10.控制活塞 11.油嘴轴针 12.喷油嘴 13.针阀承压腔
陆风X8
BOSCH高压共轨柴油发动机
陆风X8
BOSCH高压共轨柴油发动机
喷油器可以被拆分为一系列功能部件：孔式喷油嘴，液压伺服系统和 电磁阀。
高压共轨柴油系统 BOSCH
AG04 3LR
EK72 0.5OG
MB01a 3LW
BOSCH柴油机高压共轨系统介绍
高压共轨柴油系统BOSCH –CRDi陆风X8陆风X8陆风X8预热塞预热塞燃油滤清沉淀水开关燃油滤清器加热燃油滤清温度开关预热塞预热塞EK280.5YRAG20e 3BYAG043LREK720.5OGMB01a 3LWEK012.5VEKBT2.5R MB02a 1.5WREK052.5R EK032.5RMB02e 0.75WRMB02f 0.75WRMB020.75WRMB02a 0.75WR MB02a/b 2*0.75WRMB02d 0.75WRAG02c 1WL FG05 0.5VAG043LRFG502GYFG042LGGD752BGD760.5BEK400.35BGyGD760.5B EK930.75OY EK520.5LWGL015WGGD760.75BA600.75VBEA370.5GLEA420.5YVEA440.5WR HFM+0.5WLA19 1.5W A491.5RA16 1.5RB A47 1.5RV A17 1.5VL A33 1.5VO A01 1.5V A46 1.5VB A02 1.5RWA311.5RYA410.5YL A580.5GBA280.5WBA430.5GWA080.5WYA110.5WGA500.75GYA200.75WV A07A120.5RA270.5GEK680.75YBEK920.5BL EK540.5BG EK700.75OWEK910.75YBrEK080.5VO EK310.5L EK460.5LY EK300.5BrR EK090.5VW EK450.5LREK270.35WEK480.35BrVEK260.5VLEK750.35P EK580.35GyVEK580.35GyVEKGD 2.5BEK02 2.5BEK04 2.5BEK06 2.5BEK800.35GyWSL01 0.5RBSL01 0.5RBEK25 0.35GyEK49 0.35Y MBOSCH高压共轨柴油发动机本教材重点介绍陆风欧III VM共轨发动机R425DOHC 的高压共轨柴油机控制系统,其匹配在陆风X6和陆风X8系统车型上,满足国III排放标准。
博世EDC17电控高压共轨系统介绍
博世EDC17电控高压共轨系统介绍1.系统原理：博世EDC17电控高压共轨系统基于传统的共轨系统原理，通过控制电磁阀和高压泵来实现燃油喷射。
不同于传统的机械喷油泵系统，该系统使用一个称为共轨的高压燃油管，供应恒定的高压燃油给每个喷油器。
喷油器通过电磁阀控制燃油的喷射时间和喷射量，从而实现精确的燃油喷射控制。
2.系统组成：-高压泵：高压泵是系统中最重要的组件之一，负责将燃油加压到非常高的压力，通常在1000至2500巴之间。
该泵由一个电动马达驱动，能够根据控制信号实现不同的压力调节和喷油时间的精确控制。
-高压燃油管：高压燃油管将高压燃油输送到每个喷油器。
这个共轨系统允许每个喷油器获得恒定的高压燃油供应，从而确保了更精准的燃油喷射。
-喷油器：喷油器是系统中最终执行燃油喷射的部件。
它根据电磁阀的控制信号，在喷油孔中形成高压燃油喷雾，喷射到燃烧室中。
精确的控制喷油时间和喷油量，能够提高燃烧效率和动力输出，并减少排放物的产生。
-电磁阀：电磁阀是控制喷油器喷油的关键组件，通过开关来控制燃油的喷射时间和喷射量。
控制单元将根据发动机的工作状态和驾驶员的需求发送信号到电磁阀，从而实现灵活的喷油控制。
3.系统优势：-燃油喷射更精确：通过精确控制电磁阀和高压泵，能够实现更精确的燃油喷射时间、喷射量和喷雾形状，从而提高燃烧效率和动力输出。
-降低排放：通过精确的燃油喷射控制，可以减少氮氧化物（NOx）和颗粒物（PM）的排放，使发动机更环保。
-增加燃油经济性：该系统能够实现对燃油喷射的多次和多阶段控制，在不同工况下优化燃料的燃烧过程，从而提高燃油经济性。
-适应性更强：系统能够根据发动机工作状态和驾驶员需求，实时调整喷油时间和喷油量，以适应不同工况和驾驶方式的变化。
总之，博世EDC17电控高压共轨系统是一种高效、精确、可靠的汽车燃油系统，通过精确的燃油喷射控制，能够提高燃烧效率、减少排放物产生，并提升车辆的燃油经济性。
这种系统在现代柴油发动机中得到了广泛的应用。
BOSCH 中国市场柴油机高压共轨系统介绍 刘金磊
介绍特点实物图片系统结构图系统组成喷油器CRI1-16高压泵CB08-16CB18-16CP1H-16高压油轨HFR-16LWR-16电控单元EDC17喷油器CRI2-14高压泵CB18CP1H高压油轨HFR-16LWR-16电控单元EDC16EDC17喷油器CRI 2-16高压泵CB18CP1H高压油轨HFR-16LWR-16电控单元EDC16EDC17喷油器CRI2-18高压泵CP1H-18高压油轨HFR-18电控单元EDC17基于博世全球化平台研发，为中国市场特别优化。
适用于乘用车和轻型商用车。
该平台有多种组合方案，可直接在CRS2-16基础上升级，简化开发与匹配周期。
博世最新一代全球化平台EDC17电控单元，可实现更多的功能。
专为乘用车和轻型商用车量身定制的共轨系统全球化平台，并为中国市场特别优化可在CRS2-16基础上升级低油耗，高可靠自我诊断实现高效快速解决故障系统压力高达1800巴可满足国五或更高的排放标准基于博世全球化平台研发，为中国市场特别优化。
适用于乘用车和轻型商用车。
该平台有多种组合方案，可直接在CRS2-14基础上升级，简化开发与匹配周期。
博世最新一代全球化平台EDC17电控单元，可实现更多的功能。
专为乘用车和轻型商用车量身定制的共轨系统全球化平台，为中国市场特别优化可直接在CRS2-14基础上升级低油耗，高可靠自我诊断实现高效快速解决故障系统压力可达1600巴可满足国四排放标准基于博世全球化平台研发，技术成熟，可靠耐用，为中国市场特别优化。
适用于乘用车和轻型商用车。
该平台有多种组合方案，以满足不同用户和使用工况的需求。
专为乘用车和轻型商用车量身定制的共轨系统全球化平台，为中国市场特别优化低油耗，高可靠自我诊断实现高效快速解决故障系统压力可达1400/1450巴可满足国三排放标准专为乘用车和轻型商用车量身定制的共轨系统专为中国市场研发，本土化生产经济型方案低油耗，高可靠自我诊断实现高效快速解决故障系统压力高达1600巴可满足国四排放标准博世根据中国用户的驾驶习惯使用工况，专门针对中国市场开发。
BOSCH电控共轨系统介绍(图片讲解)
BOSCH电控共轨系统介绍● BOSCH电控共轨系统介绍1.BOSCH电控高压共轨系统构成2.BOSCH电控高压共轨结构示意图BOSCH电控高压共轨安装示意图3.BOSCH电控高压共轨系统工作原理在共轨式蓄压器喷射系统中，压力的产生和燃油的喷射是完全脱开的。
喷射压力的产生跟发动机转速和喷油量毫不相干。
燃油以一定的压力储存在高压蓄压器（即所谓的“共轨”）内，时刻准备着进行喷射。
喷油量由驾车人确定，喷射起点、喷射持续时间和喷射压力由ECU（电子控制单元）计算出来。
然后，ECU触发电磁阀，使每一个气缸的喷油器（喷油单元）相应地进行喷射。
传感器组成如下图：ECU（电子控制单元）ECU是电控发动机的控制中心，通过接收各传感器传送来的发动机运行信息，加以运算处理后控制各执行器动作。
ECU还包含着一个监测模块。
ECU和监测模块相互监测,如果发现故障，它们中的任何一个都可以独立于另一个而切断喷油。
其中喷油器线束，传感器线束发动机出厂时已经做好，整车厂需要根据整车功能的需要来做整车线束CPN2.2(+)高压油泵齿轮泵ZP5共轨管存储高压，抑止因油泵供油和喷油而产生的波动。
燃油粗滤器带油水分离器，分离燃油中的水分。
曲轴转速传感器1、永磁铁2、传感器壳体3、发动机外盖4、软铁芯5、线圈6、传感线圈原理：电磁感应功能：1、曲轴（发动机）转速；2、曲轴上止点位置。
凸轮轴转速传感器原理：霍尔效应相位确定：凸轮轴上安装着一个用铁磁性材料制成的齿，它随着凸轮轴旋转。
当这个齿经过凸轮轴传感器的半导体膜片的时候，它的磁场就会使半导体膜片中的电子以垂直于流过膜片的电流的方向发生偏转。
产生一个短促的电压信号（霍尔电压），这个电压信号告诉ECU，某1缸已经进入了压缩阶段。
水温传感器原理：高灵敏度NTC（负温度系数热敏电阻）电阻阻值随温度下降而增大。
轨压传感器1、电子接头2、评估电路3、带传感装置的皮膜4、高压接头5、固定螺纹原理：传感器皮膜上的传感器元件将高压管道内的压力变化转化成电压信号输送到ECU。
Bosch电控高压共轨系统的工作原理和特点
1柴油喷射系统的发展历程一直以来，博世都是柴油机燃油喷射技术的先驱和领导者，早在1927年就设计和生产了第一台直列泵及油嘴，为柴油喷射技术的发展奠定了坚实基础。
此后，经历了轴向分配泵、电控分配泵和电控直列泵等发展过程，尤其是直列泵技术在几十年后的今天仍在各个领域广泛应用。
1994年，生产了第一台商用车电控泵喷嘴系统（UIS），自此柴油喷射系统从位置控制系统发展为时间控制系统，用高速电磁阀直接控制高压柴油喷射，使原来复杂的机械结构大大简化。
随后，第一台单体泵系统（UPS）和第一台电控径向分配泵相继问世。
代表着当今最先进的柴油喷射系统———电控高压共轨系统于1997年和1999年分别在乘用车和商用车领域实现批量生产，它使喷射压力的产生完全独立于发动机的转速和喷射过程，并由高速电磁阀直接控制高压柴油喷射，实现了从时间控制系统到时间—压力控制系统的飞跃（见图1）。
图1Bosch柴油喷射系统的发展历程2Bosch电控高压共轨系统的工作原理2．1高压共轨系统简介高压共轨燃油喷射技术是通过高压油泵压缩燃油至共轨管内形成高压，再由高压油管分配到每个喷油器，并通过控制喷油器上的高速电磁阀的开启与关闭定时定量地将高压燃油喷射至柴油机燃烧室内，以保证最佳的雾化和燃烧效果，从而使发动机获Bosch电控高压共轨系统的工作原理和特点唐永华，张恬（博世汽车柴油系统股份有限公司技术中心，无锡214028）摘要：阐述了Bosch柴油喷射系统的发展历程，并介绍了Bosch电控高压共轨系统的组成和工作原理，分析了Bosch 电控高压共轨系统的主要特点。
同时指出以Bosch为代表的电控高压共轨技术是当前实现国3及更高排放标准，同时提高柴油机动力输出、降低油耗和噪音的最佳技术方案，是今后国内柴油机应用和发展的必然趋势。
关键词：Bosch；柴油机；电控；共轨系统中图分类号：U467．48文献标志码：A文章编号：1005－2550（2009）05－0009－05Working Principle and Key Characteristics of Bosch Diesel Common Rail SystemTANG Yong－hua，ZHANG Tian（Bosch Automotive Diesel System Co．Ltd．，Wuxi214028，China）Abstract：This article introduces the evolution of Bosch diesel fuel injection system，working principle and key charac-teristics of Bosch common rail system．Based on the analysis of its main characteristics，it points out that Bosch common rail system is the state－of－the－art diesel injection technology to meet China3and future emission standards，and mean-while helps to raise power output，lower fuel consumption and reduce noise emission for diesel engine，therefore，it is an inevitable tendency of Chinese diesel engine application and development．Key words：Bosch；diesel；electronic controlled；common rail system收稿日期：2009-06-12得最佳的性能。
2 博世第三代压电控制共轨喷油系统详解
博世第三代压电控制共轨喷油系统一、概论从上世纪80年代起．特别是第一代共轨喷油系统引入汽车柴油机喷油系统领域以来。
直喷式柴油机燃烧过程开发的理念就发生了划时代的变化：为了较大幅度地降低废气排放和燃油消耗，应尽可能采用越来越高的喷油压力。
这就涉及到如何充分利用高喷油压力的潜力，其中包括提高柴油机的功率、有害物排放量和燃油经济性。
而不损害其运转的稳定性和柔和性。
随着柴油机平均有效压力的提高，活塞侧压力的急剧升高使得柴油机的运转噪声明显增大，此时采用位于主喷射之前的预喷射不愧为最合适的应对措施，它可以平缓汽缸压力升高率，从而降低躁声排放。
特别是随着轿车舒适性的不断提高，为了进步降低柴油机的燃烧噪声，需要不止一次的预喷射，而且预喷射的油量越来越小，当然对喷油系统的计量精度和重复性的要求就更高了。
在喷油压力继续提高和更严格的排放法规（欧洲2005年实施欧Ⅳ排放标准，北京2006年实施国Ⅲ排放标准）形势下，在主喷射前后补充附加喷射是进一步优化直喷式柴油机燃烧过程的有效途径。
一方面，喷油压力进一步升高时，必须采用多次喷射使得燃烧过程始终具有柔和的压力升高率，以便进一步降低燃烧噪声另一方面，机内净化炭烟颗粒始终是直喷式柴油机燃烧过程开发的重要目标，为使缸内燃烧过程中形成的碳烟颗粒能更好地燃烧，还应附加台适的后喷射。
这特别适合于发动机中低转速范围，在这些运转工况范围内喷油控制的灵活性显得尤为重要。
随着废气排放法规进一为满足欧Ⅳ及以上的步严格，轿车柴油机排放法规的要求，和N0越来越多地装用吸附式X这又对喷油系统颗粒捕集器，为在柴油提出了另一个要求：机运转期间实现这两种装置以持续地保持它们的的再生，净化功能，须在主喷射主后再以便为吸附补充一部分燃油，，NO式NO催化器还原净化XX）、HCCO提供所需的还原剂（发动机不同转速和扭矩工况所学的喷射次数示意图图1并提高催化器和为颗粒捕集器再生提供定期烧掉累积起来的碳烟颗粒所需热量，否则就不能确保它们颗粒捕集器中的温度，这在中低转速区域更显得特别重要，在该区域中每个运转工况下都能达到进行循环再生所必需的温度。
Bosch电控共轨系统介绍——【潍柴动力】
ECU（电子控制单元）
CPN2.2(+)高压油泵
柴油进口（自滤器）
M-PROP 燃油计量阀
高压油出口 柴油出口（到油箱）
溢流阀
凸轮轴 润滑油进口（可选）
柴油出口（到滤器）
齿轮泵 ZP5
初始机油注油口阀盖
凸轮轴相位传感器: DG6 柴油进口（自油箱）
CPN2.2(+)高压油泵
输油泵
共轨管
存储高压，抑止因油泵供油和喷油而产生的波动
共轨式电控燃Leabharlann 系统构成• 燃油系统： 高压油泵、共轨管、喷油器、柴滤器、高压油管、
低压油管、燃油箱等 • 电控系统：
传感器、执行器、线束、ECU
三、 BOSCH电控共轨系统介绍
１、BOSCH电控高压共轨系统构成
CPN2.2高压油泵，提 供1600bar燃油压力
EDC7电控单元 整车控制中心
CRIN2第二代 喷油器，喷油压 力达1600bar
柴油机喷油技术的发展
现代电控喷油技术的崛起，则应归功于计算机技 术和传感检测技术的迅猛发展。目前电控喷油技术已 从初期的位置控制型发展到时间控制型。
现代电控喷油技术实现的手段主要有电控泵喷 嘴、电控单体泵以及电控共轨系统。
二、电控喷油系统的介绍
电控喷油系统的介绍
1、泵喷嘴（UIS）
¾ 在泵喷嘴系统中喷油泵和喷油嘴组成 一个单元。每个发动机气缸都在其缸盖 上装有这样一个单元，它直接通过摇臂 或者间接的由发动机凸轮轴通过推杆来 驱动
LWRN2高压共轨管激 光焊接、性能稳定
２、BOSCH电控高压共轨结构示意图
BOSCH电控高压共轨结构示意图
3、BOSCH电控高压共轨系统的优点
¾ ECU安装在发动机上，线束短，布线方便 ¾ ECU抗电磁干扰、振动、耐腐蚀能力强 ¾ 零喷油策略 ¾ 跛行回家功能 ¾ 完善的诊断系统 ¾ 安全控制策略--双模量油门、双刹车制动 ¾ 喷油始点和燃油喷射量的控制各自独立，通过电磁阀控制可
解析柴油机高压共轨电控喷射系统工作原理
解析柴油机高压共轨电控喷射系统工作原理柴油机高压共轨电控喷射系统是一种现代技术，可以使柴油机更加高效能，经济和环保。
该系统利用高压泵将柴油压缩送入共轨，经过高压电容器的电压信号控制，由喷油器根据需要将柴油以高压喷射到缸内，从而实现燃烧过程的控制。
柴油机高压共轨电控喷射系统由高压泵、共轨、喷油器、高压电容器、ECU等几个基本部分组成。
其工作原理主要分为加压、喷射和控制三个阶段。
1. 加压阶段在加压阶段，高压泵向共轨中注入柴油，并将其压力提高到高压状态，以保证柴油在喷射时能够达到足够的喷射压力。
高压泵是系统的“心脏”，由曲轴驱动泵柱相对转动，从而压送柴油到共轨。
高压泵的高压输出能力较稳定，而且可根据燃油需要的不同而进行调整。
共轨是系统中储存柴油的地方，用于存储高压泵通过测压阀注入的柴油。
共轨的结构设计、直径和长度等都可以根据燃油需要定制。
2. 喷射阶段在喷射阶段，高压电容器通过发射电流的方式，将柴油喷出喷油嘴，在指定的时间内在缸内进行燃烧反应。
喷油嘴是系统中喷射柴油的地方，通过高压电容器控制其喷射时间和喷射量。
由于高压共轨系统可以根据各缸的排气中心角度进行电脉冲调节，因此可以减少漏喷，增加每个喷嘴的精度，同时还可以提高柴油的燃烧效率和功率输出。
高压电容器是控制喷油时间和喷油量的重要部分，由电脉冲进行控制，并能够自适应调节，以适应不同的工作条件。
3. 控制阶段在控制阶段，ECU实时监测车辆运行状态，并根据其反馈信息来调整各部件的工作状态，以保证柴油机在任何工作条件下都能够获得最佳的燃烧效率和性能。
ECU是系统中的中央控制单元，它能够实时监测各个传感器的反馈信息，并根据实时要求来改变喷油时间和量。
此外，它还可以根据车速、负载和环境条件等因素进行自适应调节，以获得更佳的驾驶体验和性能输出。
总之，柴油机高压共轨电控喷射系统是因为其高效、节能、环保和可靠性而受到广泛欢迎的先进技术。
通过高压泵、共轨、喷油器、高压电容器、ECU等几个部分的协同工作，它可以实现喷油量、喷射时间和喷油方式的自适应调整，提高柴油机的性能、可靠性和经济性。
Bosch共轨式柴油喷射系统的构造与作用
Bosch共轨式柴油喷射系统的构造与作用国外典型的高压共轨电控系统主要有：日本电装公司ECD-U2高压共轨燃油喷射系统，德国Bosch公司高压共轨燃油喷射系统，美国德尔福公司Multec DCR 1400高压共轨燃油喷射系统。
他们的产品代表了当今高压共轨系统的技术水平和发展趋势。
下面将以Bosch高压共轨燃油喷射系统作为一个实例，介绍其构造和作用。
一、Bosch共轨式燃油系统的组成如图1，是由低压油路零件、高压油路零件及ECU等所构成。
二、低压油路各零件的构造与作用（1）燃油泵（Presupply Pump）有滚柱式和齿轮式（2）滚柱式燃油泵滚柱式燃油泵为电动式，仅用于小客车或轻型商用车，可装在油箱内或油箱外低压油管上；并有如汽油喷射发动机般的安全电路，当发动机停止运转，而起动开关在ON位置时，电动燃油泵停止运转。
在其内部，还设有限压阀。
当出油端压力过高时，将压力限制阀推开，使过多的柴油回到进油端。
（3）齿轮式燃油泵齿轮式燃油泵为机械式，用在小客车、商用车辆及越野车辆。
可与高压泵组合在一起，或由发动机直接驱动。
齿轮式燃油泵的送油量与发动机转速成正比，因此在压力端设有溢流阀。
为了排除低压管路内的空气，还在齿轮燃油泵上或低压管路上设有手动泵。
（4）柴油滤清器柴油中的杂质可能导致泵零件、出油阀及喷嘴等的磨损。
另外柴油中含有水，可能变成乳状物或因温度变化而凝结，若水进入系统，则可能导致零件锈蚀。
与其他喷射系统相同，共轨式喷射系统也需要附有水分存储室的柴油滤清器，并定期打开放水螺钉放水。
现在越来越多的小客车用柴油发动机设有自动警告装置，当必须泄放柴油滤清器内的水分时，警告灯会点亮。
三、高压油路各零件的构造与作用（1）组成高压油路的各零件，包括高压油泵（High—Pressure Pump）、油压控制阀（Pressure—Control Valve）、高压储油器（High—Pressure Accumulator，即共轨Rail）、共轨油压传感器（Rail—Pressure Sensor）、压力限制器（Pressure Limiter Valve）、流量限制器（Flow Limiter）及喷油器（Injectors）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要摘要本设计基于博世CR柴油机高压共轨电控系统，在深入分析柴油机高压共轨电控系统控制原理的前提下，主要针对电控燃油喷射系统进行了总体控制设计，即高压共轨电控燃油喷射系统的空气供给系统、燃油供给系统设计；高压共轨电控燃油喷射系统的传感器和执行器控制设计；高压共轨电控燃油喷射系统的电子控制单元设计。
另外对整个电控系统的控制逻辑进行了划分，总结出五个基本的控制任务，包括状态识别、油量控制、共轨压力控制、喷射控制和驱动，形成了完整的控制方法和实现方法。
关键词：柴油机，高压共轨，电控单元，控制方法发动机控制技术课程设计任务书发动机控制技术课程设计任务书一、设计题目发动机电控系统设计以某一具体类型的发动机（如：凌志LS400轿车1UZ-FE型发动机）为对象，结合发动机电控系统设计的要求，选择合适的传感器和执行器等硬件设备，对发动机的主要控制系统或某一控制系统进行硬件设计和软件设计。
控制内容：发动机控制系统包括电子控制汽油喷射（EFI）、电子控制点火提前（ESA）、怠速控制（ISC）、废气再循环控制（EGR）、蒸发污染控制（ECS）、谐波进气增压系统控制（ACIS）、故障诊断（DIAGN）、失效保护与后备功能和怠速混合气浓度调节（CO排放控制）等内容。
二、设计内容1．原理简介主要内容：对发动机的构成与工作原理进行简要介绍2．对象特性描述主要内容：对所选择的控制对象的特性进行分析和描述3．控制系统设计发动机的电子控制系统设计。
1）电子控制单元的设计；2）传感器和控制开关；3）各类执行器；4）控制系统的工作过程。
主要内容：控制方案的选择与论证；被控参数与控制参数的选择；输入输出系统的设计；画出原理图、方框图和仪表流程图、系统接线图、梯形图；进行程序设计。
三、设计要求1．课程设计说明书的格式应严格按照学校课程设计格式要求。
2．论理正确、逻辑性强、文理通顾、层次分明、表达确切，并提出自己的见解和观点。
3．课程设计说明书。
前置部分：封面、摘要、设计任务书、目录；主体部分：引言（设计目的、任务与要求等）、正文、结论、参考文献；附录部分：系统方框图和电路原理图、程序清单等。
4．课程设计说明书应包括按上述设计步骤进行设计的分析和思考内容和引用的相关知识。
5．如有程序，必须提供清单。
目录第一章引言 (1)1.1 柴油机电控燃油喷射技术的发展概述 (1)1.1.1位置式电控燃油喷射系统 (1)1.1.2时间式电控燃油喷射系统 (1)1.1.3压力—时间式电控燃油喷射系统 (2)1.1.4未来柴油机电控燃油喷射系统的发展 (2)1.2高压共轨柴油机电控燃油喷射系统的发展 (3)1.2.1高压共轨电控燃油喷射系统的兴起 (3)1.2.2国外高压共轨电控燃油喷射系统的研究概况 (4)1.2.3国内高压共轨电控燃油喷射系统的研究概况 (6)1.3本课程设计的主要内容 (7)第二章高压共轨电控燃油喷射系统的总体设计 (7)2.1 高压共轨电控燃油喷射系统的空气供给系统设计 (7)2.1.1空气供给系统的组成 (7)2.1.2 空气供给系统的工作流程 (7)2.2 高压共轨电控燃油喷射系统的燃油供给系统设计 (8)2.2.1燃油喷射系统的组成 (8)2.2.2 燃油喷射系统的工作流程 (8)第三章高压共轨电控燃油喷射系统的传感器和执行器设计 (9)3.1 传感器控制设计 (9)1.翼片式空气流量计控制设计 (9)2.节气门位置传感器控制设计 (10)3.进气温度传感器控制设计 (10)4.曲轴位置传感器控制设计 (11)5.冷却液温度传感器控制设计 (11)6. 氧传感器控制设计 (12)3.2 执行器控制设计 (13)1. 燃油泵控制设计 (13)2. 燃油分配器控制设计 (14)3. 燃油压力调节器控制设计 (14)4.喷油器控制设计 (15)第四章高压共轨电控燃油喷射系统的电子控制单元设计 (16)4.1.电控单元的基本结构 (16)4.2 电子单元工作过程 (16)4.3电控系统控制逻辑 (16)4.4共轨压力控制原理 (17)4.4.1共轨压力控制 (18)4.4.2高压共轨柴油机电控系统喷油定时控制 (19)4.5高压共轨柴油机电控系统喷油量控制 (20)4.6高压共轨柴油机电控系统基于工况的控制研究 (20)4.6.1发动机状态识别 (21)4.6.2起动工况控制 (21)4.6.3怠速工况控制 (23)4.6.5部分负荷工况控制 (24)4.6.6限速工况控制 (25)第五章全文总结 (27)参考文献 (28)第一章引言1.1 柴油机电控燃油喷射技术的发展概述柴油机电控技术的发展从20世纪70年代至今已经经历了三个发展阶段：20世纪70年代为电控柴油机开发阶段；20世纪80年代为电控柴油机实用阶段；20世纪90年代为电控柴油机发展阶段。
