公差第8章 圆锥和角度的公差与配合
第8章 圆锥和角度的公差与配合学习目的和要求1．了解圆锥配合的特点、基本参数、形成方法和基本要求。
2．熟悉圆锥公差项目和给定方法；了解圆锥的配合种类及形成；掌握圆锥公差的标注。
3．熟悉角度公差。
4．了解锥度和角度的检测方法。
圆锥结合是一种常用的典型配合，在机械、仪器和工具中应用广泛。
锥度与锥角的标准化，对保证圆锥配合的互换性具有重要意义。
国家于2001年颁布了GB ／T157─200l 《圆锥的锥度与锥角系列》、GB ／T11334─2005《圆锥公差》GB ／T15754─1995《技术制图 圆锥的尺寸和公差标注》等标准，本章仅介绍这些标准的主要内容。
8．1 概 述8．1．l 圆锥配合的特点与圆柱配合相比较，圆锥配合具有如下特点：1．相配合的内、外两圆锥在轴向力的作用下，能自动对准中心，保证内、外圆锥体轴线具有较高的同轴度，且装拆方便。
2．圆锥配合的间隙和过盈，可随内、外圆锥体的轴向相互位置不同而得到调整，而且能补偿零件的磨损，延长配合的使用寿命。
3．圆锥的配合具有较好地自锁性和密封性。
圆锥配合虽然有以上优点，但它与圆柱体配合相比，影响互换性的参数比较复杂，加工和检验也较麻烦，故应用不如圆柱配合广泛。
8．1．2 圆锥配合的基本参数锥度与锥角的基本参数有圆锥表面、圆锥、圆锥长度、圆锥角、圆锥直径和锥度。
1．圆锥表面：由与轴线成一定角度，且一端 相交于轴线的一条线段(母线)，围绕着该轴线旋 转形成的表面，如图8-1所示。
2．圆锥体：由圆锥表面与一定尺寸所限定的几 何体。
3．圆锥长度L ：最大圆锥直径截面与最小圆 锥直径截面之间的轴向距离。
4．圆锥角α：在通过圆锥轴线的截面内， 图8-1 圆锥表面的形成 两条素线问的夹角。
5．圆锥直径：指与圆锥轴线垂直截面内的直径。
6．锥度C ：两个垂直圆锥轴线截面的圆 锥直径D 和d 之差与其两截面问的轴向距离 L 之比，如图8-2所示，即 C=LdD - (8 -1) 锥度C 与圆锥角α的关系为： 图8-2 圆锥的几何参数C=2 tan2α=1：21或cot 2α(8 -2)锥度一般用比何或分式表示，例如：C=1：20或1/20。
第八章圆锥的公差配合及检测
第二节
一、 圆锥公差的术语及定义
圆锥公差
1、公称圆锥：设计时给定的理想圆锥。（见图）
第二节
圆锥公差
2、极限圆锥；实际圆锥允许变动的界线。 极限圆锥与公称圆锥共轴且圆锥角相等，直径分 别为上极限直径和下极限直径的两个圆锥．
3、圆锥直径公差TD ：允许圆锥直径的变动量。即 允许的最大极限圆锥直径Dmax(或 dmax)与最小极 限圆锥直径Dmin(或dmin)之差：
第八章
圆锥的公差配合及检测
圆锥面是组成机械零件的一种
常用的典型几何要素。圆锥结合 是机器、仪器和工具结构中常用 的联接与配合形式。
圆锥配合的特点 与圆柱配合相比，圆锥配合具有以下特点。
(1)圆锥结合具有较高的同轴度，对中性好，如 图所示。 (2)圆锥结合的配合性质可以调整。
(3)圆锥结合具有密封性好，内、外圆锥的表面 经过配对研磨后，配合起来具有良好的自锁 性和密封性，常被用在防止漏气、漏水等场 合。
第一节、锥度与锥角
一、常用术语及定义 1 、圆 锥
与轴线成一定角度，且一端相交于轴线的一条直 线（母线），围绕着该轴线旋转形成的圆锥表面（图 8一1）与一定尺寸所限定的几何体，称为圆锥。 外圆锥是外部表面为圆锥表面的几何体（图8一2） 内圆锥是内部表面为圆锥表面的几何体（图8一3）
圆锥角、圆锥直径
2、位移型圆锥配合
用调整内，外圆锥相对轴向位置的方法。 (3)由内、外圆锥实际初始位置Pa开始，作一定的相对轴向 位移Ea而形成配合。这种方式可以得到间隙配合和过盈配合。 如图 (a)所示为间隙配合的示例。 (4)由内、外圆锥实际初始位置Pa开始，施加一定的装配力 产生轴向位移而形成配合。这种方式只能得到过盈配合，如 图 (b)所示。

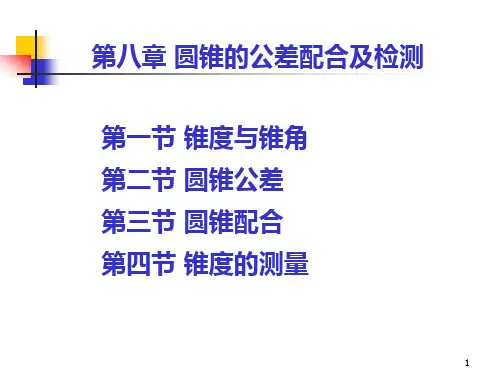

第8章 圆锥的公差配合及检测
图8-1
图8-2
图8-3
5
锥度与锥角
6.锥度C：两个垂直于圆锥轴线的截面的圆 锥直径差与该两截面间的轴向距离之比。
•
Dd C L
锥度C与圆锥角α的关系为 1
C 2 tan
1 : cot 2 2 2
锥度关系式反映了圆锥直径、圆锥长度、圆锥角和锥度之 间的相互关系。 锥度一般用比例或分数形式表示。
33
检验内、外椎体和锥角（度）的方法很多，常用 的检测方法列于表8-6，以供测量时选用参考。
2.圆锥配合的基本功能要求
配合表面接触均匀：要求内外锥体的锥度 大小尽可能一致，使各截面间的配合间隙 或过盈大小均匀，提高配合的紧密程度。
保证基面距（外圆锥和内圆锥基面间的距 离）在规定的范围内：要求圆锥配合不仅 锥度一致，还要求圆锥截面上的直径必须 具有一定的配合精度。
25
二、圆锥配合的确定
31
用圆锥量规检验工件的轴 向位移量时，圆锥量规的一 端有两条刻线（塞规）或台 阶（套规），其间的距离Z就 是允许的轴向位移量。若被 测椎体端面在量规的两条刻 线或台阶的两端面之间，则 被验椎体的轴向位移量合格 （图8-19）。
二、用平台规测量
平台测量是用平板、量块、正弦尺、 指示表和滚柱（或钢球）等常用计量器 具组合进行测量。这种测量方法的特点 是测量与被测角度有关的线值尺寸，通 过三角函数计算出被测角度值。 正弦尺是锥度测量常用的计量器具，分宽型和窄型两类， 每种型式又按两圆柱中心距L分为100mm和200mm两种，其主要 尺寸的偏差和工作部分的形状、位置误差都很小。在检测锥 度时，不确定度为1~5μm，通常测量公称锥角小于30°的锥 度。
几何量公差与检测 圆锥公差
5.图样上标注方法：标注在公称直径尺寸
12.5
其余 0.2 A-B
A B
T44X10-8
E
E
29
45
1680 150
1300
+2.5
1 .6 1.6
1 5°
6.3
0' ±2
15°±20
技术要求
11.4 1.积累公差 被测螺距长度mm 公差mm 小于等于60 0.020 小于等于300 0.035 小于等于1000 0.055 小于等于2000 0.065 2.中径尺寸一致性公差0.036mm 图9-16车床丝杆公差和技术要求标注示例
dmin
第五节、机床梯形螺纹丝杆和的精度与公差
梯形螺纹是传动螺纹中最为普遍的一种，它具 有传动平稳可靠的优点。许多机械产品中采 用梯形螺纹将旋转运动转为直线运动。
30° 15° 15°
P P/2
H1/2
H/2 H/2 H
0.366P
D 1d
D 2， d 2
0.366P
D 1， d 1
90
°
螺纹轴线
图9-14梯形螺纹的
1）. 螺旋线轴向公差，征对3-6级高精度丝杆
2）. 3）. 4）. 5）. 6）. 螺距公差和螺距累积公差 中经尺寸一致性公差 大径表面对螺纹轴线的径向园跳公差 牙侧角极限偏差 大径、中经和小经的极限偏差
4.丝杆和螺母的标记
由产品代号T、尺寸规格(公称直径X螺距)、 旋向代号、和精度等级代号依次书写。例： 公称直径40mm、螺距7mm、6级精度的左 旋丝杆螺纹 T40X7LH—6 线上
Pa P f
Pf
Pa
图8-7轴向位移形成的圆锥间隙配合
第八章-圆锥公差与检测教程文件
第八章-圆锥公差与检测
20/7/1
第八章
3
§1 圆锥公差与配合的基本术语和基本概念
一、圆锥的主要几何参数
1.圆锥角——是指在通过圆锥轴线的截面内，两条 素线间的夹角。
2. 圆锥直径——是指圆锥在垂直于其轴线的截面上 的直径，常用的圆锥直径有最大圆锥直径D、最小 圆锥直径d。
2020/7/1
第八章
24
二、用量规检验圆锥角偏差
内、外圆锥的圆锥角实际偏差可分别用圆锥量规 检验。
2020/7/1
第八章
25
三、间接测量圆锥角
间接测量圆锥角是 指测量与被测圆锥角有 一定函数关系的若干线 性尺寸，然后计算出被 测圆锥角的实际值。
2020/7/1
第八章
26
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
⑴ 面轮廓度法 面轮廓度法是指给出圆锥的理论正确圆锥角（或 锥度C ）、理论正确圆锥直径（D或d）和圆锥长度L， 标注面轮廓度公差。
2020/7/1
第八章
16
面轮廊度法标注圆锥公差的示例
2020/7/1
第八章
17
⑵ 基本锥度法
基本锥度法是指给出圆锥的公称圆锥角和 圆锥直径公差TD。标注公称圆锥直径（D或d） 及其极限偏差（按相对于该直径对称分布取 值）。
2020/7/1
第八章
5
2．极限圆锥、圆锥直径公差和圆锥直径公差区
极限圆锥是指与公称圆锥共轴且圆锥角相等、直径分 别为上极限直径和下极限直径的两个圆锥。
2020/7/1
第八章
6
2020/7/1
第八章
7
3. 极限圆锥角、圆锥角公差和圆锥角公差区 极限圆锥角是指允许的上极限或下极限圆锥角，它们分
20/7/1
第八章
3
§1 圆锥公差与配合的基本术语和基本概念
一、圆锥的主要几何参数
1.圆锥角——是指在通过圆锥轴线的截面内，两条 素线间的夹角。
2. 圆锥直径——是指圆锥在垂直于其轴线的截面上 的直径，常用的圆锥直径有最大圆锥直径D、最小 圆锥直径d。
2020/7/1
第八章
24
二、用量规检验圆锥角偏差
内、外圆锥的圆锥角实际偏差可分别用圆锥量规 检验。
2020/7/1
第八章
25
三、间接测量圆锥角
间接测量圆锥角是 指测量与被测圆锥角有 一定函数关系的若干线 性尺寸，然后计算出被 测圆锥角的实际值。
2020/7/1
第八章
26
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
⑴ 面轮廓度法 面轮廓度法是指给出圆锥的理论正确圆锥角（或 锥度C ）、理论正确圆锥直径（D或d）和圆锥长度L， 标注面轮廓度公差。
2020/7/1
第八章
16
面轮廊度法标注圆锥公差的示例
2020/7/1
第八章
17
⑵ 基本锥度法
基本锥度法是指给出圆锥的公称圆锥角和 圆锥直径公差TD。标注公称圆锥直径（D或d） 及其极限偏差（按相对于该直径对称分布取 值）。
2020/7/1
第八章
5
2．极限圆锥、圆锥直径公差和圆锥直径公差区
极限圆锥是指与公称圆锥共轴且圆锥角相等、直径分 别为上极限直径和下极限直径的两个圆锥。
2020/7/1
第八章
6
2020/7/1
第八章
7
3. 极限圆锥角、圆锥角公差和圆锥角公差区 极限圆锥角是指允许的上极限或下极限圆锥角，它们分
圆锥的公差与配合及检测
圆锥的公差与配合及检测
• 圆锥的公差与配合概述 • 圆锥的公差 • 圆锥的配合 • 圆锥的检测 • 圆锥的公差与配合的应用 • 圆锥的公差与配合的未来发展
01
圆锥的公差与配合概述
圆锥公差与配合的定义
圆锥公差
圆锥的尺寸、几何参数允许的变 动范围或容许误差。
圆锥配合
圆锥之间或圆锥与其他元件之间 的装配关系，包括间隙、过盈等 。
02
在测量时，需注意选择合适的 测量位置，一般选择在圆锥的 轴线上进行测量，以获取更准 确的测量结果。
03
圆锥表面粗糙度的公差范围需 要根据实际需求和标准进行确 定，以确保圆锥的配合精度和 使用性能。
圆锥形状误差检测
圆锥形状误差检测是衡量圆锥形状精度的关键 环节，通常采用比较测量法或光干涉法进行测 量。
02
圆锥的公差
圆锥直径公差
圆锥直径公差是指圆锥直径的实际值与基本尺寸之间的 允许变动量。
根据不同的精度等级，直径公差可分为IT0至IT18共20 个等级，其中IT表示国际公差。
公差的大小取决于圆锥的精度等级和加工方法，用于保 证圆锥的尺寸精度和互换性。
圆锥直径公差通常用字母F表示，并标注在圆锥直径尺 寸后面。
圆锥角度检测
圆锥角度检测是衡量圆锥形状的重要参数，通常采用角度测量仪进行测量。
在测量时，需注意圆锥角度的测量位置，一般选择在圆锥的轴线上进行测 量，以获取更准确的测量结果。
圆锥角度的公差范围也需要根据实际需求和标准进行确定，以确保圆锥的 配合精度。
圆锥表面粗糙度检测
01
圆锥表面粗糙度检测是衡量圆 锥表面质量的重要参数，通常 采用表面粗糙度测量仪进行测 量。
在机械制造中，圆锥的公差与配合是保证机械设备 运转精度、稳定性和寿命的重要因素。
• 圆锥的公差与配合概述 • 圆锥的公差 • 圆锥的配合 • 圆锥的检测 • 圆锥的公差与配合的应用 • 圆锥的公差与配合的未来发展
01
圆锥的公差与配合概述
圆锥公差与配合的定义
圆锥公差
圆锥的尺寸、几何参数允许的变 动范围或容许误差。
圆锥配合
圆锥之间或圆锥与其他元件之间 的装配关系，包括间隙、过盈等 。
02
在测量时，需注意选择合适的 测量位置，一般选择在圆锥的 轴线上进行测量，以获取更准 确的测量结果。
03
圆锥表面粗糙度的公差范围需 要根据实际需求和标准进行确 定，以确保圆锥的配合精度和 使用性能。
圆锥形状误差检测
圆锥形状误差检测是衡量圆锥形状精度的关键 环节，通常采用比较测量法或光干涉法进行测 量。
02
圆锥的公差
圆锥直径公差
圆锥直径公差是指圆锥直径的实际值与基本尺寸之间的 允许变动量。
根据不同的精度等级，直径公差可分为IT0至IT18共20 个等级，其中IT表示国际公差。
公差的大小取决于圆锥的精度等级和加工方法，用于保 证圆锥的尺寸精度和互换性。
圆锥直径公差通常用字母F表示，并标注在圆锥直径尺 寸后面。
圆锥角度检测
圆锥角度检测是衡量圆锥形状的重要参数，通常采用角度测量仪进行测量。
在测量时，需注意圆锥角度的测量位置，一般选择在圆锥的轴线上进行测 量，以获取更准确的测量结果。
圆锥角度的公差范围也需要根据实际需求和标准进行确定，以确保圆锥的 配合精度。
圆锥表面粗糙度检测
01
圆锥表面粗糙度检测是衡量圆 锥表面质量的重要参数，通常 采用表面粗糙度测量仪进行测 量。
在机械制造中，圆锥的公差与配合是保证机械设备 运转精度、稳定性和寿命的重要因素。
圆锥的公差配合与检测
例7-1某结构型圆锥根据传递转矩的需要，最大 过盈量Ymax = 159µｍ，最小过盈量Ymin= 70µ ｍ，基本直径为φ100µm，锥度C =1:50，试确 定其内、外圆锥的直径公差代号。 注：本题解题过程见黑板。 第六节 锥度的检测 一、量规检验法 大批量生产条件下，圆锥的检验多用圆锥量规。 注：用课件和教具讲授如下内容： 间接测量法abαhl 二、间接测量法 注：用课件结合下图进行简单讲解。
本章小结 应小结如下内容： 1．圆锥结合的特点 圆锥结合具有较高的同轴度，自锁性好，密封性好， 间隙和过盈可以调整等优点。 2．主要术语 圆锥结合的主要术语有：圆锥角α、圆锥直径（最 大圆锥直径D、最小圆锥直径d）、锥度C、公称圆 锥、实际圆锥、实际圆锥直径、极限圆锥、极限圆 锥直径。 3．圆锥公差 《圆锥公差》（GB/T11334—2005）规定了四项圆 锥公差（见表7-1）及两种圆锥公差给定方法。
4．圆锥配合 圆锥配合的种类分为三种，分别是间隙配 合、过盈配合、紧密配合（也称过渡配 合）。圆锥配合有别于圆柱配合的主要特 点是：通过内、外圆锥相对轴向位置调整 间隙或过盈，可得到不同配合性质的配合。 圆锥配合时，按确定内、外圆锥相对位置 的方法的不同，可分为结构型圆锥配合和 位移型圆锥配合。 5．圆锥的检测方法有量规检验法和间接 测量法。
当对形状公差有更高要求时，可 再给出圆锥的形状公差。 该法通 常适用于对给定圆锥截面直径有 较高要求的情况。如某些阀类零 件中，两个相互结合的圆锥在规 定截面上要求接触良好，以保证 密封性。
第四节 圆锥配合 GB/T12360—2005《圆锥配合》规 定了圆锥配合的形成、术语及定义 和一般规定。标准适用于锥度C从1: 3至1: 500、圆锥长度从6至630 mm、 圆锥直径至500 mm的光滑圆锥的配 合。 一、圆锥配合的种类和基本功能要 求（自学）
互换性与测量技术第八章
三、锥度和角度的间接量法
第一节 基本术语及定义
二、圆锥公差的术语及定义
1．基本圆锥：设计时给定的圆锥，它是一种理想圆锥。 2．实际圆锥：实际圆锥是实际存在而可以通过测量得到的圆 锥。 3．极限圆锥和极限圆锥直径：极限圆锥和直径公差带与基本 圆锥共轴且圆锥角相等、直径分别为最大极限尺寸和最小极 限尺寸的两个圆锥称为极限圆锥。 4．圆锥直径公差和圆锥直径公差带：圆锥直径允许的变动量 称为圆锥直径公差，圆锥直径公差在整个圆锥长度内都适用。 5．给定截面圆锥直径公差和给定截面圆锥直径公差带：在垂 直于圆锥轴线的给定的圆锥截面内，圆锥直径的允许变动量 称为给定截面圆锥直径公差。
第一节 基本术语及定义
三、圆锥配合的术语及定义
1．圆锥配合：基本圆锥相同的内、外圆锥直径之
间，由于连接不同所形成的相互关系称为圆锥配合。圆 锥配合分为下列三种：具有间隙的配合称为间隙配合。 主要用于有相对运动的圆锥配合中，如车床主轴的圆锥 轴颈与滑动轴承的配合；具有过盈的配合称为过盈配合。 常用于定心传递扭矩，如带柄铰刀、扩孔钻的锥柄与机 床主轴锥孔的配合；可能具有间隙或过盈的配合称为过 渡配合，其中要求内、外圆锥紧密接触，间隙为零或稍 有过盈的配合称为紧密配合，它用于对中定心或密封。 为了保证良好的密封性，通常将内、外锥面成对研磨， 此时相配合的零件无互换性。
3．极限轴向位移和轴向位移公差：互结合的
内、外圆锥从实际初始位置移动到终止位置的距离 所允许的界限称为极限轴向位移。得到最小间隙或 最小过盈的轴向位移称为最小轴向位移；得到最大 间隙或最大过盈的轴向位移称为最大轴向位移。 4．初始位置和极限初始位置：在不施加力的 情况下，相互结合的内、外圆锥表面接触时的轴向 位置称为初始位置。初始位置所允许的变动界限称 为极限初始位置。其中一个极限初始位置为最小极 限内圆锥与最大极限外圆锥接触时的位置；另一个 极限初始位置为最大极限内圆锥与最小极限外圆锥 接触时的位置。实际初始位置必须位于极限初始位 置的范围内。
圆锥的公差配合及检测(课堂PPT)
12
第八章 圆锥的公差配合及检测
图8－6 极限圆锥角与圆锥角公差区(单向)
13
第八章 圆锥的公差配合及检测
图8－8 圆锥角的极限偏差(双向)
14
第八章 圆锥的公差配合及检测
图8－5
圆锥公差 项目代号
定义
公差值及有关规定
（3）圆 锥的形 状公差
TF
包括：圆锥素
TF在一般情况下，不单独给出，而
线直线度公差和截 是由对应的两极限圆锥公差带限制；当对
1）锥度C：1:500～1:0.2886571
2）锥角：6’52.5295’’～120o
系列1：120o，90o，60o，45o，30o，1:3，1:5，1:10等
系列2：75o，1:4，1:6，1:7，1:8，1:12，1:15
设计时，优先选用第一系列，当不满足要求时，才选
用第二系列。
锥度与锥角的应用见。
5
第八章 圆锥的公差配合及检测
二、锥度与锥角系列
2、特殊用途圆锥的锥度与锥角 分别适用于纺织机械和附件、机床主轴、0～6号莫式锥度 等。
6
第八章 圆锥的公差配合及检测
8.2 圆锥公差 一、有关圆锥公差的术语及定义 1、公称圆锥
设计给定的理想形状的圆锥。可以用两种形式确定：
1）以一个公称圆锥直径（D，d，dx）、公称圆锥长度L、 公称圆锥角a、公称锥度C确定； 2）以两个公称圆锥直径和公称圆锥长度L确定。
《圆锥公差》（GB/T11334-2005）规定了四项圆锥公差 项目： 1）圆锥直径公差TD 2）圆锥角公差AT 3）圆锥的形状公差TF 4）给定截面圆锥直径公差TDS
9
第八章 圆锥的公差配合及检测
圆锥公差项目
8第八章_圆锥的公差配合及检测
8第八章_圆锥的公差配合及检测第八章圆锥的公差配合一、圆锥结合的特点及基本参数圆锥结合的特点及基本参数二、圆锥公差及给定方法圆锥结合的特点及基本参数一、圆锥结合的特点及基本参数二、圆锥公差及给定方法１、圆锥结合的特点同轴度高配合的自锁性好密封性好间隙和过盈可调整可传递一定扭矩传动副简单、可靠、装拆方便2、基本参数及代号最大圆锥直径?D最小圆锥直径d给定截上的圆锥直径d x 圆锥长度（L）圆锥角（α）锥度（C）C=(D–d)/L=2tg(α/2)——锥度关系式圆锥的确定形式圆锥直径+圆锥长度+圆锥角（锥度）–D + L + α(C)–d + L + α(C)–d x+ L + α(C)D + d + L3、圆锥配合的种类内、外圆锥结合，构成圆锥配合，种类同圆柱零件配合：间隙配合过盈配合过渡配合间隙性质在直径方向上具有一定的间隙，间隙量的大、小可以调整。
具有一定的过盈，其大小可通过圆锥的轴向移动来调节。
间隙等于零或小于零。
应多用于圆锥滑动轴承用于轴向力作用下用于有定心精度要求用场合中，如车床主轴圆锥轴颈与圆锥滑动轴承衬套的结合。
以较小过盈量获得较大摩擦力来传递扭矩。
用于有定心精度要求，要保证密封性的圆锥结合件中，如内燃机中汽阀与阀座的结合。
4、圆锥配合的形成方式1结构型圆锥配合由内、外圆锥的结构来确定装配后的最终轴向位置，以得到所需的配合。
4、圆锥配合的形成方式 2 ?位移型圆锥配合通过规定内、外圆锥的轴向相对位移来确定内、外圆锥的轴向位置，以得到所需的配合。
一、圆锥结合的特点及基本参数二、圆锥公差及给定方法1、圆锥公差1圆锥直径公差1.T D2.圆锥角公差AT （AT α或AT D ）3.圆锥形状公差T F4.截面圆锥直径公差T DST 2DT 2D圆锥的4项公差不必全给出（针对零件的功能）2、圆锥公差的给定方法（1）给定圆锥直径公差T D 和圆锥角α（或锥度C ）–T D 确定两个极限圆锥，AT 、T F 、T DS 都应控制在此两极限圆锥所限定的区域内–适用于内外锥体配合要求（圆锥滑动轴承、钻头锥柄）（2）给定圆锥角公差AT 和截面圆锥直径公差T DS–AT 只控制圆锥角误差，T DS 只控制截面实际直径–适用于在给定截面有较高精度配合（密封阀）（3）当对圆锥形状精度有较高要求时，再单独给出圆锥形状公差T F3、圆锥公差的选用圆锥结合的精度设计–根据圆锥结合的功能要求，通过计算、类比，选择确定直径公差带，再确定两个极限圆锥。
第八章 圆锥的公差与配合及检测
圆锥角公差区
αmin
αmax
ATD/2
ATα/2
L
图8-6 极限圆锥角与圆锥角公差区
AT/2 AT/2
AT/4 AT/4
α
α
α
α+AT
α-AT
α±AT/2
图8-8 圆锥角的极限偏差
圆锥公差项目及 代号
定义
公差值及有关规定
（3）圆锥的形 状公差TF
包括圆锥素线直线度公 差和截面圆度公差，如 图7-4所示
0.031
圆锥公差给定方法方法一（包容要求）标注
39.969
b)公差区
30° 30°
方法二
同时给出给定截面圆锥直径公TDS和圆锥角公差。
ATα/2 TDS/2
30° ±55"
45﹣0.046
0
ATα/2 dmax dmin
60
给定截面
圆锥公差给定方法方法二标注
图8－10 给定截面圆锥直径公差TDS与 圆锥角公差AT的关系
第三节
圆锥配合
一、圆锥配合的种类和基本功能要求（自学） 二、圆锥配合的确定
1．结构型圆锥配合
外圆锥 轴肩 a
内圆锥 基准平面
图8-11 a）由轴肩接触确定最终位置
图8-11b）由结构尺寸确定最终位置
表7-3结构型圆锥配合的特点及配合的确定
配合的特点
结 构 型 (1)可形成间隙 圆 配合、过盈配 锥 合、紧密配合 配 (2)其配合性质 合 完全取决于相 互结合的内、 外圆锥直径公 差带的相对位 置
掌握结构型圆锥配合的确定方法；
了解位移型圆锥配合的确定方法。
相关标准
GB/T157-2001 圆锥的锥度与角度系列 GB/T11334-2005 圆锥公差 GB/T12360-2005 圆锥配合 GB/T11852-2003 圆锥量规公差与技术条件
互换性 第八章 圆锥的公差配合及其检验
差带内给出更高要求的圆锥角公差。
5. 圆锥轴向极限偏差（P.170）
8.3 圆锥配合 圆锥的某一极限圆锥与其公称圆锥轴向位置的偏离。
规定：下极限圆锥与公称圆锥的偏离为轴向上偏差(esz 、ESz)、上极限圆锥与公称圆锥的偏离为轴向下偏差 (eiz、EIz)，轴向公差为Tz。
8.3 圆锥配合
8.1 圆锥配合的分类和基本参数
圆锥长度L：圆锥的最大直 径截面与最小直径截面之间 的轴向距离。外圆锥长度为 Le，内圆锥长度为Li。
圆锥配合长度：内、 外圆锥配合面的轴 向距离，用符号H 表示
锥度：两个垂直圆锥轴线截面的圆锥直径之差与该两截面之 间的轴向距离之比，用符号C表示。如圆锥最大直径D和圆锥最 小直经d之差与圆锥长度L之比即为锥度C。
课堂作业
根据圆锥的配合特征，圆锥配合分为 结构 ____________________ 型圆锥配合和 ______________________ 型圆锥配合。 位移
30
8.3 圆锥配合
2. 圆锥直径配合量（P.165） 圆锥直径配合量——圆锥配合在配合的直径上允许 的间隙或过盈的变动量，用符号TDf表示。
(3) 过盈配合。过盈配合具有自锁性，过盈量大小 可调，用以传递扭矩，而且装卸方便。例如机床主 轴锥孔与刀具(钻头、立铣刀等)锥柄的配合。
机床顶尖圆锥配合（图示）
8.1 圆锥配合的分类和基本参数
2.圆锥配合的特点（与圆柱配合相比）
① 圆锥结合具有较高的同轴度，对中性好，如图
7.56所示。
32
8.3 圆锥配合
3. 圆锥配合的一般规定 1) 对于结构型圆锥配合推荐优先采用基孔制。 （P.30）（P.22）。 2) 对于位移型圆锥配合的内圆锥直径公差带代号的
08第八章圆锥公差
度与锥角系列分为两类：
一类为一般用途圆锥的锥度与锥角，见表7-1； 另一类为特殊用途圆锥的锥度与锥角，见表7-2。
特殊用途的锥度与锥角的应用，仅限于表7-2备注栏中
所说明的场合。
烟台南山学院机电学院机械制造教研室
第八章 圆锥公差的配合与检测
烟台南山学院机电学院机械制造教研室
第二节 圆锥公差
加工内、外圆锥时，会产生直径、圆锥角和形状误差。 它们反映在圆锥配合中，将造成基面距误差和配合表面接 触不良。 因此，在设计时对其应规定适当的公差和极限偏差。
烟台南山学院机电学院机械制造教研室
第一节
概
述
1-回油槽 2-油囊 3-主轴 4-动压轴承
1-凸轮 2-弹簧 3-导套 4-气门
图8-1 可调整间隙的滑动轴承
图8-2 内燃机凸轮配气机构
烟台南山学院机电学院机械制造教研室
第一节
概
述
如图8-3所示，为铰刀的浮动连接，其中过渡套筒与车床尾 座套筒的配合具有自锁性，且铰刀尾柄与活动锥套的过盈 量大小可以调节，用以传递扭矩。
基本圆锥标准规定可用两种形式表示：
（1）一个基本圆锥直径(最大圆锥直径D，最小圆锥直 径d，给定截面圆锥直径dx)、基本圆锥长度L、基本圆锥角 α 或基本锥度C。 （2）两个基本圆锥直径和基本圆锥度长度L。
以上几何参数，均为基本尺寸。
烟台南山学院机电学院机械制造教研室
第一节
概
述
三、锥度与锥角系列
GB/T 157-2001《锥度与锥角系列》国家标准中，将锥
一般情况下，可不必单独规定圆锥角公差，而是将实际圆 锥角控制在圆锥直径公差带内，此时圆锥角α max与α min是圆锥 直径公差内可能产生的极限圆锥角，如图所示。表7-4列出了 圆锥长度L为100mm时圆锥直径公差TD所能限制的最大圆锥角误 差Δ α max。
互换性与测量技术基础08第8章 圆锥的公差配合及检测
6
二.锥度与锥角系列 (GB/T 157-2001)
1.一般用途圆锥的锥度与锥角系列：21个基本值系列
7
适用于一般机械零件中的光滑圆锥表面，但不适用于棱 锥、锥螺纹和锥齿轮等零件。设计时优先选用第一系列， 当不满足要求时，才选用第二系列。
2.特殊用途圆锥的锥度与锥角:24个基本值系列
莫氏锥度在工具行业中应用极广，有关参数、尺寸及公 差已标准化。
ATD AT L 10
16
圆锥角的极限偏差，可以按单向或双向取 值。双向取值时，可以是对称的，也可以是不 对称的。
18
3. 给定截面圆锥直径公差TDS
在垂直于圆锥轴线的给定截面内，允许圆锥直径的变动量。
公差区
在给定的圆锥截面内，由两个同心圆所限定的区域。
是以给定截面直径为公称尺寸，按“极限与配合”国家 标准（GB/T 1800-2009）规定的标准公差选取。选取的公差 值仅适用于该给定截面，其公差位置按功能要求确定。
• •
圆锥结合具有较好的自锁性和密封性。
结构复杂，加工检验比较困难。不适合于孔轴轴
向相对位置要求较高的场合。
2
圆锥国家标准
GB/T 157-2001《锥度与锥角系列》 GB/T 11334-2005《圆锥公差》 GB/T 12360-2005《圆锥配合》 GB/T 11852-2003《圆锥量规公差及技术条件》
1 Ez (e z ) - 直径基本偏差 C
37
例8-3
内外圆锥锥度C=1:10，D=50mm，内圆锥直径公差区为H8，外 圆锥直径公差区位f7，试求内、外圆锥轴向极限偏差、基本 偏差和公差。
查表，内圆锥H8: ES=+39m 外圆锥f7：es=-25m
二.锥度与锥角系列 (GB/T 157-2001)
1.一般用途圆锥的锥度与锥角系列：21个基本值系列
7
适用于一般机械零件中的光滑圆锥表面，但不适用于棱 锥、锥螺纹和锥齿轮等零件。设计时优先选用第一系列， 当不满足要求时，才选用第二系列。
2.特殊用途圆锥的锥度与锥角:24个基本值系列
莫氏锥度在工具行业中应用极广，有关参数、尺寸及公 差已标准化。
ATD AT L 10
16
圆锥角的极限偏差，可以按单向或双向取 值。双向取值时，可以是对称的，也可以是不 对称的。
18
3. 给定截面圆锥直径公差TDS
在垂直于圆锥轴线的给定截面内，允许圆锥直径的变动量。
公差区
在给定的圆锥截面内，由两个同心圆所限定的区域。
是以给定截面直径为公称尺寸，按“极限与配合”国家 标准（GB/T 1800-2009）规定的标准公差选取。选取的公差 值仅适用于该给定截面，其公差位置按功能要求确定。
• •
圆锥结合具有较好的自锁性和密封性。
结构复杂，加工检验比较困难。不适合于孔轴轴
向相对位置要求较高的场合。
2
圆锥国家标准
GB/T 157-2001《锥度与锥角系列》 GB/T 11334-2005《圆锥公差》 GB/T 12360-2005《圆锥配合》 GB/T 11852-2003《圆锥量规公差及技术条件》
1 Ez (e z ) - 直径基本偏差 C
37
例8-3
内外圆锥锥度C=1:10，D=50mm，内圆锥直径公差区为H8，外 圆锥直径公差区位f7，试求内、外圆锥轴向极限偏差、基本 偏差和公差。
查表，内圆锥H8: ES=+39m 外圆锥f7：es=-25m
圆锥的公差配合及检测全解
第8章 圆锥的公差配合及检测 互换性与技术测量
概述
▪ 锥度在机器结构中应用广泛。圆锥配合是各种 机械常用的联结和配合型式。
▪ 圆锥结合具有较高的同轴度、配合自锁性好、 密封性好、间隙和过盈可以调整、能传递一定 扭矩、传动副简单可靠、装拆方便等优点。
▪ 锥度公差的标准化，是提高产品质量，保证零、 部件的互换性不可缺少的环节。
第8章 圆锥的公差配合及检测 互换性与技术测量
8.1 锥度与锥角
8.1.1 常用术语及定义
▪ 1.圆锥表面：与轴线成一定角度，且一端相交与轴线 的一根直线(母线)，围绕着该轴线旋转形成的表面。
▪ 2.圆锥：由圆锥表面与一定尺寸所限定的几何体。外
圆锥是外表面为圆锥表面的几何体；内圆锥是内表面 为圆锥表面的几何体。
▪ 3.圆锥角：在通过圆锥轴线 的截面内两条素线间的夹角 称为圆锥角。圆锥角的代号来自母线 /2轴线
为，斜角（圆锥角之半）
的代号为/2。
圆锥表面
第8章 圆锥的公差配合及检测 互换性与技术测量
8.1 锥度与锥角
8.1.1 常用术语及定义
▪ 4.圆锥直径：圆锥在垂直于轴线截面上的直径。常用 圆锥直径有：最大圆锥直径D、最小圆锥直径d和给定 截面圆锥直径dx。
一般用途圆锥的锥度与锥角（摘自GB/T 157-2001）
第8章 圆锥的公差配合及检测 互换性与技术测量
锥度与锥角系列：
一般用途圆锥的锥度与锥角(续)（摘自GB/T 157-2001）
第8章 圆锥的公差配合及检测 互换性与技术测量
锥度与锥角的应用：
标记 120º 90º 75º 60º 45º 30º 13 15 17
学习指导
本章学习的目的是掌握圆锥结合的特 点、基本功能要求和配合的形成方法，为 合理选用圆锥的公差与配合，进行圆锥尺 寸精度设计打下基础。学习要求是掌握圆 锥结合的特点及锥度与锥角、圆锥公差中 的术语定义；掌握圆锥公差项目及给定方 法；掌握圆锥配合的形成方法以及结构型 圆锥配合的确定方法。了解位移型圆锥配 合的确定方法。
第8章圆锥的公差配合及检测
▪ 3.圆锥直径公差TD：圆锥直径的允许变动量。其数值 等于允许的上极限圆锥直径与下极限圆锥直径之差： TD = Dmax – Dmin = dmax – dmin
第8章 圆锥的公差配合及检测 互换性与技术测量
8.2 圆锥公差
8.2.1 圆锥公差的术语及定义
▪ 4.圆锥直径公差区（带）：两个极限圆锥所限定的区 域。
其公差区是由两个极 限圆锥所限定的区域 ，如下页图所示
TD的公差等级和数值及以公差带的 代号以公称圆锥直径（一般取最大 圆锥直径D）为公称尺寸按圆柱公差 GB/T1800.3—1998《极限与配合》标 准规定选取。
对于有配合要求的圆锥，其内、外 圆锥直径公差区位置，按GB12360— 1990《圆锥配合》中有关规定选取 对于无配合要求的圆锥，其内、外 圆锥直径公差带位置，建议选用基 本偏差Js、js确定内、外圆锥的公差 区位置。
第8章 圆锥的公差配合及检测 互换性与技术测量
8.2 圆锥公差
8.2.1 圆锥公差的术语及定义
▪ 国准GB/T 11334-2005《圆锥公差》，适用于锥角 C=1:3～1:500，圆锥长度L=6～630的光滑圆锥工件。
▪ 1.公称圆锥：设计给定的理想形状的圆锥。公称圆锥 可以用两种方式确定：
C ➢ 给定两个公称圆锥直径
第8章 圆锥的公差配合及检测 互换性与技术测量
主要内容
第八章 圆锥的公差配合及检测
第一节 圆锥的锥度与锥角 第二节 圆锥公差 第三节 圆锥配合 第四节 锥度的测量
x L
d dx D
第8章 圆锥的公差配合及检测 互换性与技术测量
学习指导
本章学习的目的是掌握圆锥结合的特 点、基本功能要求和配合的形成方法，为 合理选用圆锥的公差与配合，进行圆锥尺 寸精度设计打下基础。学习要求是掌握圆 锥结合的特点及锥度与锥角、圆锥公差中 的术语定义；掌握圆锥公差项目及给定方 法；掌握圆锥配合的形成方法以及结构型 圆锥配合的确定方法。了解位移型圆锥配 合的确定方法。
第8章 圆锥的公差配合及检测 互换性与技术测量
8.2 圆锥公差
8.2.1 圆锥公差的术语及定义
▪ 4.圆锥直径公差区（带）：两个极限圆锥所限定的区 域。
其公差区是由两个极 限圆锥所限定的区域 ，如下页图所示
TD的公差等级和数值及以公差带的 代号以公称圆锥直径（一般取最大 圆锥直径D）为公称尺寸按圆柱公差 GB/T1800.3—1998《极限与配合》标 准规定选取。
对于有配合要求的圆锥，其内、外 圆锥直径公差区位置，按GB12360— 1990《圆锥配合》中有关规定选取 对于无配合要求的圆锥，其内、外 圆锥直径公差带位置，建议选用基 本偏差Js、js确定内、外圆锥的公差 区位置。
第8章 圆锥的公差配合及检测 互换性与技术测量
8.2 圆锥公差
8.2.1 圆锥公差的术语及定义
▪ 国准GB/T 11334-2005《圆锥公差》，适用于锥角 C=1:3～1:500，圆锥长度L=6～630的光滑圆锥工件。
▪ 1.公称圆锥：设计给定的理想形状的圆锥。公称圆锥 可以用两种方式确定：
C ➢ 给定两个公称圆锥直径
第8章 圆锥的公差配合及检测 互换性与技术测量
主要内容
第八章 圆锥的公差配合及检测
第一节 圆锥的锥度与锥角 第二节 圆锥公差 第三节 圆锥配合 第四节 锥度的测量
x L
d dx D
第8章 圆锥的公差配合及检测 互换性与技术测量
学习指导
本章学习的目的是掌握圆锥结合的特 点、基本功能要求和配合的形成方法，为 合理选用圆锥的公差与配合，进行圆锥尺 寸精度设计打下基础。学习要求是掌握圆 锥结合的特点及锥度与锥角、圆锥公差中 的术语定义；掌握圆锥公差项目及给定方 法；掌握圆锥配合的形成方法以及结构型 圆锥配合的确定方法。了解位移型圆锥配 合的确定方法。
8._圆锥公差与解析
