Revit在桥梁中的应用建模篇(3)——变截面梁
revit梁模板算量参数
Revit是一款功能强大的建筑信息模型（BIM）软件，用于设计、建模和分析建筑结构。
在Revit中，梁是建筑结构的重要组成部分之一。
为了进行梁的算量参数设置，我们需要了解梁的基本属性、构造和计量方法。
下面是一个详细的1000字以上的中文版式，条理清晰的Revit梁模板算量参数的介绍。
一、梁的基本属性：1. 梁的名称：每个梁都应有一个独特的名称，以便在项目中进行识别和标记。
2. 梁的材料：梁可以使用不同的材料进行构造，如混凝土、钢材等。
在Revit中，可以在材料库中选择合适的材料。
3. 梁的尺寸：梁的尺寸包括宽度、高度和长度。
可以根据实际需求输入相应的数值或者通过绘图工具进行调整。
二、梁的构造：1. 梁的截面形状：梁的截面形状可以是矩形、圆形、T型等。
在Revit中，可以从预设的截面形状库中选择适合的形状，也可以自定义截面形状。
2. 梁的布置方式：梁可以是水平布置或者斜向布置。
在Revit 中，可以通过调整梁的角度和位置来实现不同的布置方式。
3. 梁的连接方式：梁与柱子、墙体等其他结构元素之间需要进行连接。
在Revit中，可以选择不同的连接方式，如刚性连接、铰接连接等。
三、梁的计量方法：1. 梁的体积计量：梁的体积是指梁所占据的空间体积。
在Revit 中，可以通过计算梁的截面积和长度来得到梁的体积。
2. 梁的重量计量：梁的重量是指梁的质量，通常以吨或千克为单位。
在Revit中，可以根据梁的材料密度和体积计算梁的重量。
3. 梁的长度计量：梁的长度是指梁的实际长度。
在Revit中，可以直接从梁的属性中获取梁的长度信息。
四、其他参数设置：1. 梁的标记：通过设置梁的标记，可以在绘图和建模过程中方便地识别和定位梁的位置。
2. 梁的约束条件：梁在实际建筑中需要符合一定的约束条件，如水平约束、垂直约束等。
在Revit中，可以设置梁的约束条件，确保梁的合理布置和连接。
3. 梁的设计荷载：根据实际工程要求，可以设置梁的设计荷载，包括活荷载、恒荷载等。

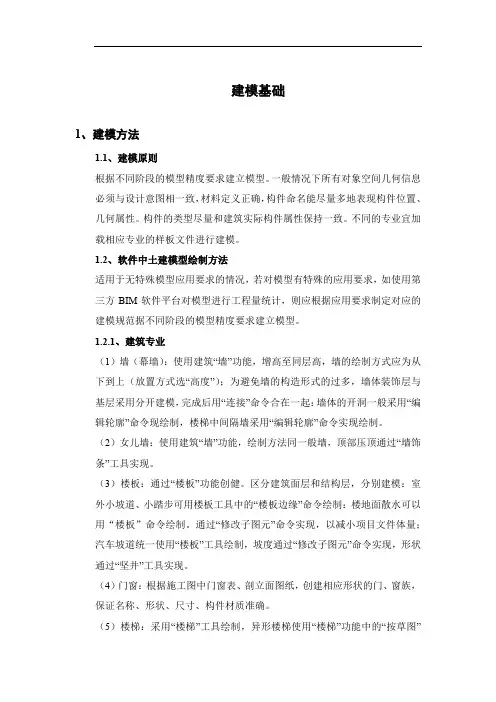

Revit建模基本步骤详解
建模基础1、建模方法1.1、建模原则根据不同阶段的模型精度要求建立模型。
一般情况下所有对象空间几何信息必须与设计意图相一致，材料定义正确，构件命名能尽量多地表现构件位置、几何属性。
构件的类型尽量和建筑实际构件属性保持一致。
不同的专业宜加载相应专业的样板文件进行建模。
1.2、软件中土建模型绘制方法适用于无特殊模型应用要求的情况，若对模型有特殊的应用要求，如使用第三方BIM软件平台对模型进行工程量统计，则应根据应用要求制定对应的建模规范据不同阶段的模型精度要求建立模型。
1.2.1、建筑专业（1）墙（幕墙）：使用建筑“墙”功能，增高至同层高，墙的绘制方式应为从下到上（放置方式选“高度”）；为避免墙的构造形式的过多，墙体装饰层与基层采用分开建模，完成后用“连接”命令合在一起：墙体的开洞一般采用“编辑轮廓”命令现绘制，楼梯中间隔墙采用“编辑轮廓”命令实现绘制。
（2）女儿墙：使用建筑“墙”功能，绘制方法同一般墙，顶部压顶通过“墙饰条”工具实现。
（3）楼板：通过“楼板”功能创健。
区分建筑面层和结构层，分别建模：室外小坡道、小踏步可用楼板工具中的“楼板边缘”命令绘制：楼地面散水可以用“楼板”命令绘制。
通过“修改子图元”命令实现，以减小项目文件体量；汽车坡道统一使用“楼板”工具绘制，坡度通过“修改子图元”命令实现，形状通过“坚井”工具实现。
（4）门窗：根据施工图中门窗表、剖立面图纸，创建相应形状的门、窗族，保证名称、形状、尺寸、构件材质准确。
（5）楼梯：采用“楼梯”工具绘制，异形楼梯使用“楼梯”功能中的“按草图”绘制，在属性中定义形状、长度，确定标高、踢面数等属性信息。
（6）栏杆、扶手：使用“栏杆扶手”功能，绘制轨迹，如果图纸有要求，可通过“编辑类型”工具，定义扶手高度，栏杆形式，并定义横竖杆件或其他构件材质。
（7）特殊构件：对于较单一构件，建立“内建模型”，构件族类别符合实际，并赋予相关构件信息属性；对于重复性较高构件，可建立族文件载入项目，要族几何尺寸符合现场实际，可修改定义构件信息属性。
revit一层梁建模流程和注意事项
revit一层梁建模流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!Revit一层梁建模流程详解及注意事项Revit作为一款强大的建筑信息模型（BIM）软件，广泛应用于建筑设计、结构工程等领域。

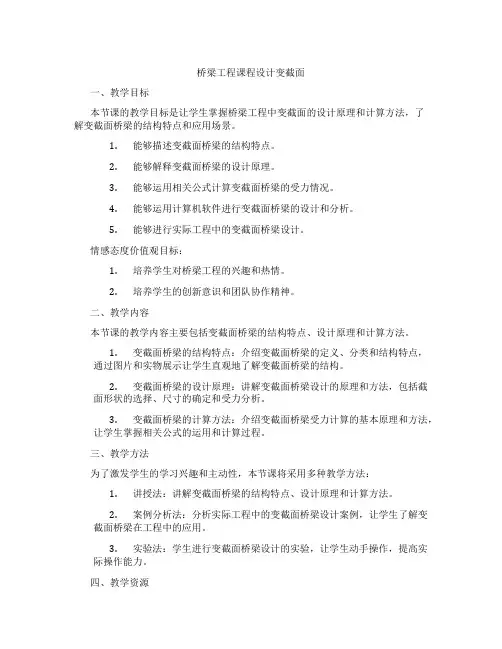

桥梁工程课程设计变截面
桥梁工程课程设计变截面一、教学目标本节课的教学目标是让学生掌握桥梁工程中变截面的设计原理和计算方法，了解变截面桥梁的结构特点和应用场景。
1.能够描述变截面桥梁的结构特点。
2.能够解释变截面桥梁的设计原理。
3.能够运用相关公式计算变截面桥梁的受力情况。
4.能够运用计算机软件进行变截面桥梁的设计和分析。
5.能够进行实际工程中的变截面桥梁设计。
情感态度价值观目标：1.培养学生对桥梁工程的兴趣和热情。
2.培养学生的创新意识和团队协作精神。
二、教学内容本节课的教学内容主要包括变截面桥梁的结构特点、设计原理和计算方法。
1.变截面桥梁的结构特点：介绍变截面桥梁的定义、分类和结构特点，通过图片和实物展示让学生直观地了解变截面桥梁的结构。
2.变截面桥梁的设计原理：讲解变截面桥梁设计的原理和方法，包括截面形状的选择、尺寸的确定和受力分析。
3.变截面桥梁的计算方法：介绍变截面桥梁受力计算的基本原理和方法，让学生掌握相关公式的运用和计算过程。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法：1.讲授法：讲解变截面桥梁的结构特点、设计原理和计算方法。
2.案例分析法：分析实际工程中的变截面桥梁设计案例，让学生了解变截面桥梁在工程中的应用。
3.实验法：学生进行变截面桥梁设计的实验，让学生动手操作，提高实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的桥梁工程教材作为主要教学资源。
2.参考书：提供相关领域的参考书籍，供学生拓展阅读。
3.多媒体资料：制作精美的PPT、动画和视频，直观地展示变截面桥梁的结构和设计过程。
4.实验设备：准备相应的实验设备，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评估学生的学习成果，本节课的评估方式包括以下几个方面：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解能力。
revit桥梁建模方法
桥梁主体结构建模实例
郭振华 2017年1月
学习内容
第一部分：项目界面认识及功能介绍 第二部分：族的介绍及族的五种建模的方法 第三部分：桥梁主体结构建模实例
第一部分 项目界面认识及功能介绍
应用程序菜单
快速访问工具栏
信息中心
选项卡
操
属性选项板
作
界
绘图区
面
认
识
项目浏览器
|
项
视图控制栏
目
状态栏
应用程序菜单
应用程序菜单提供对常用文 件操作的访问，例如“新建”、 “打开”和“保存”。还允许您 使用更高级的工具（如“导出” 和“发布）来管理文件。
单击 打开应用程序菜单。
要查看每个菜单项的选择项，请 单击其右侧的箭头。然后在列表 中单击所需的项。
作为一种快捷方式，您可以单击 应用程序菜单中（左侧）的主要 按钮来执行默认的操作。
材质
• 选择模型出现的属性
阵列数 • 建议将阵列的模型先成组，再设置
可见
• 选择模型出现的属性
公式
• 通过两个已有参数的加减乘除得出第三个属性的值
共享参数 • Txt保存的族参数项信息的集合，可以以项目存储或以专业存储
项目参数 • 图框中引用
第三部分 桥梁主体结构建模实例
桥梁模型总体动画预览
下一页
6 盖梁
按照下图尺寸采用公制结构框架 - 梁和支撑族样板创建 盖梁，创建前删除自带的参照线只保留参照平面左、右。
在项目中切换到标高2中，绘制盖梁外边线参照线，将 盖梁族文件导入选择轴线与参照线交叉点放置盖梁，并添 加材质信息。
7、桥台
新建常规模型族样板，通过拉升命名创建，分三部分进行建 模，分别为盖梁、耳墙、背墙。

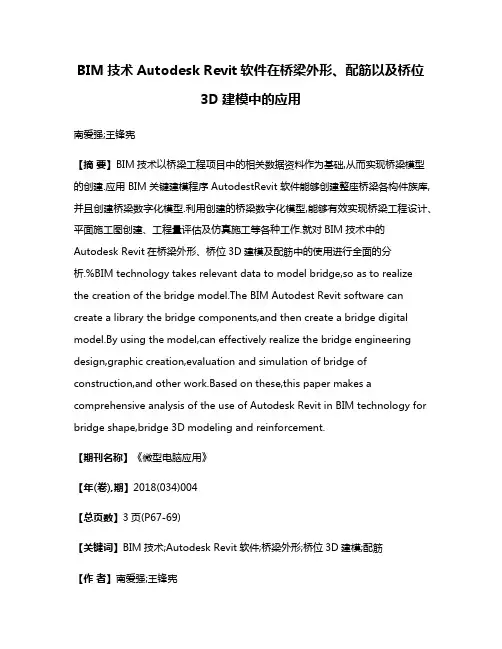

BIM技术Autodesk Revit软件在桥梁外形、配筋以及桥位3D建模中的应用
BIM技术Autodesk Revit软件在桥梁外形、配筋以及桥位3D建模中的应用南爱强;王锋宪【摘要】BIM技术以桥梁工程项目中的相关数据资料作为基础,从而实现桥梁模型的创建.应用BIM关键建模程序AutodestRevit软件能够创建整座桥梁各构件族库,并且创建桥梁数字化模型.利用创建的桥梁数字化模型,能够有效实现桥梁工程设计、平面施工图创建、工程量评估及仿真施工等各种工作.就对BIM技术中的Autodesk Revit在桥梁外形、桥位3D建模及配筋中的使用进行全面的分析.%BIM technology takes relevant data to model bridge,so as to realizethe creation of the bridge model.The BIM Autodest Revit software can create a library the bridge components,and then create a bridge digital model.By using the model,can effectively realize the bridge engineering design,graphic creation,evaluation and simulation of bridge of construction,and other work.Based on these,this paper makes a comprehensive analysis of the use of Autodesk Revit in BIM technology for bridge shape,bridge 3D modeling and reinforcement.【期刊名称】《微型电脑应用》【年(卷),期】2018(034)004【总页数】3页(P67-69)【关键词】BIM技术;Autodesk Revit软件;桥梁外形;桥位3D建模;配筋【作者】南爱强;王锋宪【作者单位】云南交通职业技术学院,昆明650500;昆明理工大学建工学院,昆明650500【正文语种】中文【中图分类】U442.50 引言目前，在社会经济不断发展的过程中，大型桥及特大桥的项目在不断的增加，比如湖南矮寨大桥、杭州湾大桥等，因为桥梁的结构比较复杂，并且具有较高的受力分析要求等，从而就需要桥梁设计和施工需求具有较高的要求，如果使用传统的方法无法办到，并且成本较高。
revit课件—参数化带柱帽的柱子、基坑、加液梁、变截面梁
参数化基坑族
12.2 参数化基坑族
图12-11 绘制参照平面、标注并赋予参数
图12-12 对基坑深度添加参数
12.2 参数化基坑族
图12-13 融合，绘制底部轮廓
ห้องสมุดไป่ตู้
图12-14 绘制顶部轮廓
12.2 参数化基坑族
图12-15 基坑标识数据修改
12.2 参数化基坑族
图12-16 创建“放坡系数”参数
图12-2 尺寸标注并赋予参数
12.1 绘制柱子
图12-3 创建拉伸，拉伸终点关联参数 图12-4 新建公制常规模型绘制参照平面
12.1 绘制柱子
图12-5 标注关联族参数
图12-6 创建融合，锁定草图线
12.1 绘制柱子
图12-7 完成融合
图12-8 参照标高添加参数
参数化变截面梁
12.4 变截面梁
图12-25 绘制参照平面及参照线
图12-26 锁定参照线
12.4 变截面梁
图12-27 尺寸标注并添加参数
12.4 变截面梁
图12-28 右立面视图绘制参照平面
图12-29 尺寸标注、添加参数
12.4 变截面梁
图12-30 放样融合、绘制路径
图12-31 绘制轮廓1、轮廓2
参数化加腋梁
12.3 绘制加腋梁
图12-19 绘制参照平面、标注、赋予参数
图12-20 绘制参照线
12.3 绘制加腋梁
图12-21 参照线端点与参照平面约束
12.3 绘制加腋梁
图12-22 绘制拉伸
图12-22 将草图线与参照平面约束
带柱帽的柱子
12.1 绘制柱子
图12-1 在参照标高视图绘制参照平面
Revit结构建模之梁
Revit结构建模之梁Revit梁的结构用途Revit将根据支撑梁的结构图元，自动确定梁的“结构用途”属性。
结构用途参数值可确定粗略比例视图中梁的线样式。
可以在放置梁之前或者在放置梁之后，修改结构用途。
可使用“对象样式”对话框修改结构用途。
有关详细信息，请参见对象样式。
结构用途参数可以包括在结构框架明细表中，这样您便可以计算大梁、托梁、檩条和水平支撑的数量。
有关详细信息，请参见指定明细表属性。
梁的结构用途值可以将梁附着到任何其他结构图元（包括结构墙）上。
有关详细信息，请参见结构墙。
注意梁将不会自动连接到非承重墙。
可以使用“属性”选项板修改默认的“结构用途”设置。
下表根据正连接到梁的图元，列出了梁的默认自动“结构用途”设置：- C B HB G J P O墙G O HB G J P O柱G O HB G J P O支撑O O O O O O水平支撑HB HB HB HB O大梁J J P O托梁P P O檩条P O其他O图示说明。
HB：水平支撑；G：大梁；J：托梁；P:檩条；O：其他。
Revit创建梁应该在创建梁之前添加轴网和柱。
将梁添加到平面视图中时，必须将底剪裁平面设置为低于当前标高；否则，梁在该视图中不可见。
您还可能需要使用具有视图范围和可见性设置的结构样板。
请参见结构样板。
可以使用下列方法之一添加梁：•绘制单个梁。
•创建梁链。
•选择位于结构图元之间的轴线。
•创建梁系统。
Revit绘制创建单个梁梁工具是您用来绘制梁的单个实例的主要手段。
绘制单个梁1.单击“结构”选项卡“结构”面板“梁”。
2.如果以前尚未加载任何梁，请加载结构梁族。
3.在“属性”选项板中：o从类型选择器下拉列表中选择一种梁类型。
o修改梁参数。
4.在选项栏上，从“结构用途”下拉列表中选择一个值。
5.在绘图区域中单击起点和终点以绘制梁。
当您绘制梁时，光标将捕捉到其他结构图元（例如柱的质心或墙的中心线）。
状态栏将显示光标的捕捉位置。
revit桥梁主体结构建模实例及方法(清楚明了)
Revit基础
桥梁模型总体动画预览
下一页
Revit基础
1、绘制轴线
新建结构样板项目，进入平 面图绘制轴网，绘制前选择编辑 类型，在类型参数里面根据设计 及施工所需设置图形显示参数。
进入立面图绘制标高，参数 设置同轴网。
Revit基础
1.1 标头位置的调整
单击标头附近的折线符号，按住“拖拽点”即可调整标头位置
Revit基础
1.2 临时尺寸与永久尺寸
选择一根轴线时，会显示临时尺寸（左图），单击尺寸 标注附近的尺寸标注符号，会将临时尺寸转化为永久尺寸 （右图）。
Revit基础
2、桩基础
新建族，用拉升命令创建，并添加材质属性，族类别和族参数 里面修改族类别为结构基础，族参数里面修改材质为混凝土。
Revit基础 在立面图中，绘制参照线，将拉升模型两端与参照线锁定，并
Revit基础
6 盖梁
按照下图尺寸采用公制结构框架 - 梁和支撑族样板创建盖 梁，创建前删除自带的参照线只保留参照平面左、右。
Revit基础 在项目中切换到标高2中，绘制盖梁外边线参照线，将
盖梁族文件导入选择轴线与参照线交叉点放置盖梁，并添 加材质信息。
Revit基础
7、桥台
新建常规模型族样板，通过拉升命名创建，分三部分进行建 模，分别为盖梁、耳墙、背墙。
作
界
绘图区
面
认
识
项目浏览器
|
项
视图控制栏
目
状态栏
Revit基础
应用程序菜单
应用程序菜单提供对常用文 件操作的访问，例如“新建”、 “打开”和“保存”。还允许您 使用更高级的工具（如“导出” 和“发布）来管理文件。
单击 打开应用程序菜单。
Revit结构建模之梁系统
Revit结构建模之梁系统Revit结构梁系统（开间）可创建包含一系列平行放置的梁的结构框架图元。
对于需要额外支座的结构，梁系统提供了一种对该结构的面积进行框架的便捷方法。
结构梁系统示例梁系统参数随设计中的改变而调整。
如果重新定位了一个柱，梁系统参数将自动随其位置的改变而调整。
重新定位柱之后的结构梁系统及参数化调整的示例可使用两种方法创建梁系统：•一次单击创建梁系统方法默认情况下处于活动状态。
请参见通过一次单击创建梁系统。
•您还可以将梁系统绘制到模型中。
请参见创建结构梁系统。
选项栏为这两种创建方法提供了梁系统参数，例如梁类型、对正和布局要求。
有关详细信息，请参见梁系统布局规则和填充图案。
Revit创建结构梁系统可以通过拾取结构支撑图元（例如梁和结构墙），或者通过绘制边框，来创建结构梁系统。
在指定了梁系统的边界后，可指定梁方向和梁系统属性，例如间距、对正和梁类型。
有关详细信息，请参见梁系统布局规则和填充图案。
创建结构梁系统1.单击“结构”选项卡“结构”面板“梁系统”。
2.单击“修改| 创建梁系统边界”选项卡“梁系统”面板“绘制梁系统”。
3.定义梁系统边界。
4.指定梁方向。
5.指定梁系统属性。
6.单击“修改| 创建梁系统边界”选项卡“模式”面板“完成编辑模式”。
Revit通过一次单击创建梁系统只要满足下列条件，可以通过单击一次鼠标快速创建梁系统：•只能在含有水平草图平面的平面视图或天花板视图中，才能添加通过一次单击创建的梁系统。
如果视图或默认的草图平面不是标高，并且单击了“梁系统”，系统将会重定向到“创建梁系统边界”选项卡。
•必须已经绘制了支撑图元（墙或梁）的闭合环，否则程序将自动重定向到“创建梁系统边界”选项卡。
有关详细信息，请参见梁系统布局规则和填充图案。
警告曲线墙和曲线梁可用于创建环，但是不能用作梁系统中的方向定义构件。
要通过单击的方法创建梁系统，请执行以下操作：1.单击“结构”选项卡“结构”面板“梁系统”。
Revit桥梁模型
图1 承台尺寸
图2 放置承台后模型
7.肋板
8.盖梁
梁顶面边长13114 梁底面边长12200
9.桥台-嵌套族
• 盖梁
• 底面边长改为12800
9.桥台-嵌套族
• 耳墙
9.桥台-嵌套族
• 背墙
• 背墙长12000
10.垫石和支座
垫石截面尺寸
垫石厚度为100mm 2400mm
垫石在盖梁上居中放置，间距
10.垫石和支座
支座截面尺寸 材质：钢板 居中放置于垫石中心处
8、箱梁
采用拉升命名创建箱梁，长度19.8m
7Hale Waihona Puke 155*5 R512.护栏
长度2.5米
13.桥面铺装
• 200mm,材质：沥青混凝土
Revit桥梁模型
2017.8
1.标高
2.轴网尺寸
3.桩基础
• D=1500mm，H=9100mm 材质:水泥混凝土 • 起点标高-9.4m
4.系梁
系统自带族 尺寸：400*800， 材质:水泥混凝土
5.墩柱
• D=1300mm H=4300mm 材质：水泥混凝 土
6.承台
材质:水泥混凝土
Revit 桥梁模型
图1 承台尺寸
图2 放置承台后模型
7.肋板
8.盖梁
梁顶面边长13114 梁底面边长12200
9.桥台-嵌套族
• 盖梁
• 底面边长改为12800
9.桥台-嵌套族
• 耳墙
9.桥台-嵌套族
• 背墙
• 背墙长12000
10.垫石和支座
垫石截面尺寸
垫石厚度为100mm 材质：水泥混凝土
垫石在盖梁上居中放置，间距2400mm
10.垫石和支座
支座截面尺寸 材质：钢板 居中放置于垫石中心处
8、箱梁
采用拉升命名创建箱梁，长度19.8m
7*15
5*5 R5
12.护栏
长度2.5米
13.桥面铺装
• 200mm,材质：沥青混凝土
Revit桥梁模型
2017.8
1.标高
2.轴网尺寸
3.桩基础
• D=1500mm，H=9100mm 材质:水泥混凝土 • 起点标高-9.4m
4.系梁
系统自带族 尺寸：400*800， 材质:水泥混凝土
5.墩柱
• D=1300mm H=4300mm 材质：水泥混凝土
6.承台
材质:水泥混凝土
BIM建模技术1-Revit创建变截面连续梁
BIM建模技术1-Revit创建变截面连续梁Revit是Autodesk公司的一款建筑信息模型 (BIM) 软件，包含适用于建筑设计、MEP工程、结构工程和施工领域的功能。
其在桥梁领域也有应用，但对于桥梁中常见的变截面箱梁，Revit并没有适用的系统族，需要单独的创建。
Revit常规的创建族方法有5种，即拉伸、融合、旋转、放样和放样融合。
拉伸即通过拉伸二维形状（轮廓）来创建三维实心形体，对于等截面的箱梁、T 梁和空心板及下部结构墩柱、承台和桩都可以通过这种方法实现，但是对于变截面箱梁明显不适用。
图1 拉伸融合通过给定两个不同的截面线性创建形体，可以用来创建构造简单且不需要参数驱动的形体，用这种方法创建变截面箱梁非常复杂，工作量大且效率低。
图 2 融合旋转主要用来创建轴对称的形体。
放样通过给定的二维轮廓沿着路径创建形体，对于等截面的曲线桥，在不考虑纵坡的情况下可以用使用。
图3 放样放样融合通过给定两个轮廓，沿着一条变化的路径创建形体，两个轮廓的形状可以不同，路径也可以是直线或曲线。
刚好可以用来创建变截面箱梁。
但是对轮廓的形状有要求，即轮廓必需是闭合的，为单连通体，而箱型截面中间为空心，无法直接用放样融合创建。
解决的方法有两种，一是将箱型截面沿中间分为两部分，两部分分别为独立的闭合轮廓，通过两次放样融合创建箱梁，我们姑且称其为截面分割法。
第二种方法是先以箱梁外侧轮廓创建实心形状，再以内侧轮廓创建空心形状，通过实心与空心剪切创建箱梁，称为空心剪切法。
图4 放样融合如上图所示，放样融合无法直接将两个箱型截面直接生成形状，可以将截面沿着中线分为两部分。
在创建箱梁族之前，首先应该确定箱型截面包含哪些参数，除了顶板、底板和腹板厚度及倒角外，还有桥梁的纵坡、横坡，纵横坡是否变化及桥梁中心线是否为直线等，即模型的精度，考虑的因素越多，模型越精确但也越复杂。
确定模型的精度以后首先创建参照线和参照面，这是最基本也是最重要的一步，合理的参照线和参照面选取可以大大提高建族的效率，创建参照线和参照面的目的是通过标注和锁定将轮廓附着在创建参照线和参照面上，这样就可以通过定义并调整参数驱动轮廓变化。
BIM软件小技巧Revit绘制桥梁的方法
BIM软件小技巧：Revit绘制桥梁的方法
BIM软件小技巧：Revit绘制桥梁的方法
用REVIT绘制桥梁不难，关键是桥梁的平面曲线和纵断面曲线，如何结合，能确定桥中线3D模型，就解决了桥梁在REVIT中绘制问题。
解决方法：用CIVIL绘制中线，把中线导入REVIT作为参照。
步骤：(路中线---3维多段线---样条曲线)
1.在CIVIL中绘制中线的平面和纵断面
2.转到C3D 视图，找到刚才绘制的中线(这里有两条，一条是地面路线，一
条是设计路线，我们所找的就是设计路线，可以查看特性，如果是布局，就是设计路线)，两次炸开，使之成为3维多段线(出现小点点)。
3.新建一个空白CAD文档，复制刚才炸开的3维多段线，然后用控制点命令中的重生成命令，使3维多段线转为样条曲线(重生成的时候，控制点不宜过多，满足精度要求即可，不然模型很大)。
4.在REVIT中新建体量(只有体量中才能选择CAD中的3维多段线)，导入刚才的CAD文件，这样就生成模型的时候，就能用3维多段线作为路径而建模。
5.建模的时候，要用放养融合，即首位两截面，一根路径来创建模型，不然会出现桥面倾斜。
revit桥梁施工方案
Revit桥梁施工方案1. 概述在桥梁施工过程中，为了实现效率化、标准化的施工流程，常常需要借助BIM软件进行设计、模拟和协调。
Revit作为一款可视化建筑信息建模软件，不仅可以用于建筑设计，还可以应用在桥梁工程的设计和施工中。
本文将介绍如何使用Revit进行桥梁施工方案的制定和实施。
2. Revit桥梁建模在开始桥梁施工方案的制定之前，首先需要在Revit中进行桥梁的建模。
以下是进行桥梁建模的几个步骤：1.创建项目：在Revit中新建一个桥梁项目。
选择合适的项目模板，设置项目的基本参数。
2.绘制桥梁轮廓：使用Revit中的“墙体”或“结构柱”等工具，按照桥梁设计图纸的要求，在平面视图中绘制桥梁的主要轮廓。
3.创建桥梁构件：根据桥梁的设计要求，使用Revit中的“结构梁”、“结构板”等工具，创建桥梁的主要构件。
4.设定构件属性：在创建完桥梁构件之后，需要设置各构件的材料、尺寸等属性，以便进行后续的分析和模拟。
5.施工阶段设置：在Revit中，可以通过创建不同的施工阶段，并在每个阶段中隐藏或显示相应的构件，以模拟桥梁施工的不同阶段。
3. 桥梁施工方案制定在完成桥梁模型的建立之后，可以开始制定桥梁施工方案。
下面是一些常用的工作流程和技术，可以在Revit中应用于桥梁施工方案的制定：3.1 碰撞检测利用Revit的碰撞检测功能，可以检查桥梁模型中的构件之间是否存在碰撞、重叠等问题。
通过检测和解决这些问题，可以避免施工中的冲突，提高施工效率。
3.2 施工过程模拟利用Revit的时序工具，可以模拟桥梁施工的过程。
通过设定施工的时间和顺序，可以观察到不同施工阶段的构件布局和装配顺序，有助于确定最优的施工方案。
3.3 施工进度管理在制定桥梁施工方案的过程中，可以使用Revit的进度管理工具，建立施工时间轴，并为每个施工阶段分配工期。
通过分析每个阶段的施工进度，可以及时调整方案，确保工期的顺利推进。
3.4 实时协作与沟通Revit支持多人实时协作的功能，可以通过云端服务将桥梁模型共享给项目参与者。
BIM技术Autodesk Revit软件在桥梁外形、配筋以及桥位3D建模中的应用
BIM技术Autodesk Revit软件在桥梁外形、配筋以及桥位3D建模中的应用南爱强;王锋宪【期刊名称】《微型电脑应用》【年(卷),期】2018(34)4【摘要】BIM技术以桥梁工程项目中的相关数据资料作为基础,从而实现桥梁模型的创建.应用BIM关键建模程序AutodestRevit软件能够创建整座桥梁各构件族库,并且创建桥梁数字化模型.利用创建的桥梁数字化模型,能够有效实现桥梁工程设计、平面施工图创建、工程量评估及仿真施工等各种工作.就对BIM技术中的Autodesk Revit在桥梁外形、桥位3D建模及配筋中的使用进行全面的分析.%BIM technology takes relevant data to model bridge,so as to realizethe creation of the bridge model.The BIM Autodest Revit software can create a library the bridge components,and then create a bridge digital model.By using the model,can effectively realize the bridge engineering design,graphic creation,evaluation and simulation of bridge of construction,and other work.Based on these,this paper makes a comprehensive analysis of the use of Autodesk Revit in BIM technology for bridge shape,bridge 3D modeling and reinforcement.【总页数】3页(P67-69)【作者】南爱强;王锋宪【作者单位】云南交通职业技术学院,昆明650500;昆明理工大学建工学院,昆明650500【正文语种】中文【中图分类】U442.5【相关文献】1.Autodesk Revit MEP软件在深圳证券营运中心工程中的应用 [J], 刘业炳;裴以军;黄立鹏2.基于Autodesk Revit软件进行桥梁BIM设计的方法研究 [J], 张建军;杨晓;马宏深;宿霄男;赵航3.Autodesk Revit软件在高职土建类专业毕业设计中的运用 [J], 顾年福;林玫4.Autodesk Revit软件在装饰专业毕业设计中的运用 [J], 顾年福5.马钢设计院的五个选择马钢设计研究院Autodesk Revit建筑三维软件应用纪实[J], 朱辉杰因版权原因，仅展示原文概要，查看原文内容请购买。
XSTEEL初级第四讲：创建变截面柱、腹板编
XSTEEL初级第四讲：创建变截面柱、腹板编辑、变换工作平面1、我们切换到PLAN 0.000平面视图，使用一个新命令“用两点创建视图”，选择Y轴线上任意两点，然后CTR+P切换到视图平面属性。
2、使用上一讲的创建点的命令，我们来创建两个柱小头在柱底板上的定位参考点，沿着Y向各出去200距离。
这样4个参考点我们就做好了。
效果如图中所示4个高亮的黄色点。
1、使用创建平行点的命令，将点偏离柱底板下边点往上8400距离。
2、我们选择[创建梁]的命令来做板，对，没错，就是使用用梁的命令来做板，我们双击[创建梁]按扭，弹出一个对话框。
3、我们将对话框里的梁的截面属性H350*250*7*10改成“PL12*240”（直接键盘输入），然后点“修改”“应用”“确认”。
1、点[创建梁]按扭，选择柱底板的上翼缘左边一点到顶上“8400”处创建的另外一点，一块板已经创建出来。
2、我们放大板的一头，发现板的中心点位于所选择的点上，我们需要的是板的外侧与此点对齐整，这样，我们来双击板，弹出板的属性对话框。
3、在选项卡里选择“位置”，把“位置：在平面上：中间”选择成“左边”，点“修改”“确认”。
4、这时，可以看见板的平面位置发生了改变，外侧与点对齐。
1、我们切换到另外一个视图里去查看验证一下看看这块板的位置是否正确，切换到PLAN 0.000平面视图。
2、我们可以发现我们的板并没有居中放置在柱底板的中间，那么我们需要再次修改板的平面位置。
3、双击板，在位置选项里，我们把“在深度：后部”改选为“中间”。
点“修改”“确认”，可以看见板的位置发生改变，已经居中了。
1、我们选择刚刚创建的板，然后使用“复制：镜像”命令，沿着X轴线“MIRR”过去。
1、我们把视图切换回刚才的那个立面，使用做板的命令创建一块多边形矩形板。
2、选择两块立板内侧的4个角点，然后用中键封闭板的形状。
3、双击板，弹出板的属性对话框，我们把板的厚度按书中要求改成8。
变截面梁定义
1．变截面梁定义不同截面之间可按线性变化，为了保证正确性，两个截面之间应该一一对应，必要的时候可通过将复杂的截面形状分块的方式。
主要过程包括：et,1,plane82!建立截面有限元模型定义截面1secwrite,mysec1 !定义对应的截面名称!定义截面2!同上!截面调用命令sectype,1,beam,mesh !读入自定义截面1secread,mysec1,sect,,meshsectype,2,beam,mesh !读入自定义截面2secread,mysec2,sect,,mesh!定义变截面3，对应的sectype,3,tapersecdata,1,50 !截面1开始位置为x=50secdata,2,150 !截面2的开始位置为x=1502.截面栅点结果提取!Beam189栅点结果提取命令流jsdgs=？!栅点个数赋值，以六个（A,B,C,D,E,F）为例jdjm=？!？=1,2,3，I节点截面=1,J节点截面=2,K节点截面=3*dim,jsdxh,,6 !对于6个栅点，定义数组JSDXH*dim,lsxh,,6 !用于保存不考虑comp时I，J对应的LS提取编号*dim,sxyz,,6,3jsdxh(1)=1,7,15,18,10,12 !A,B,C,D,E,F点角栅点对应序号*do,i,1,6lsxh(i)=3*(jdjm-1)*jsdgs+3*(jsdxh(i)-1) !编号计算公式，可参考帮助文件*enddo!-------------------------------------------!定义单元的各角栅点的x方向应力(sx)etab *do,i,1,6etable,sigs%i%,ls,lsxh(i)+1*enddo!获取单元1各角栅点的正应力sx*do,i,1,6*get,sxyz(i,1),elem,1,etab,sigs%i%*enddo!--------------------------------------------!定义单元的各角栅点的xz方向应力(sxz)etab *do,i,1,6etable,sigs%i%,ls,lsxh(i)+2*enddo!获取单元1各角栅点的剪应力sxz*do,i,1,6*get,sxyz(i,2),elem,1,etab,sigs%i%*enddo!--------------------------------------------!定义单元的各角栅点的xy方向应力(sxy)etab *do,i,1,6etable,sigs%i%,ls,lsxh(i)+3*enddo!获取单元1各角栅点的剪应力sxy*do,i,1,6*get,sxyz(i,3),elem,1,etab,sigs%i%*enddo!---------------------------------------------。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Revit 在桥梁中的应用建模篇（3 ）――变截面梁
接着上两篇讲，这次主要讲两个功能，建立变截面梁和在族中赋予材料。
建立变截面主要用到族里的融合功能，赋予材料参数则比较简单，具体详见建 模过程。
同前两篇一样，都是到常用公制族里先建族。
因为只有在这个族里没有各 种限制，其实就是相当于3Dmax 建模，然后赋予相应的参数。
自己的笔记本太小，用起来太不爽。
做点小教程花不少时间。
本节教程同样分三个部分。
1） 项目简介； 2） 建立变截面族； 3） 建立箱梁模型。
1、 项目简介
同样以单梁为例。
单梁截面见图1，图2,单梁跨度5m 。
图1
2建立单梁族 的大小无影响。
具体方法见系列方法中的建模篇（1）
0 立面任直1）
!
卜荊
{
右
后面
a 圄紙逢詢
步骤1同样，使用里面的左立面（图
3）。
添加的参数见图4。
单梁里面参数
f - 4?*D
F -------------------------- EO
—
1
步骤2用融合功能（图5）建立变截面，在步骤1的草图上按图6上面的1、2、3、4步骤画单梁的外轮廓。
编辑完第一个截面后（即软件的顶部截面）
后，再编辑第二个截面（即软件里的底部截面），如图7
M XU SIJ5 崗I* 代
If* «対组■ffejft| 届SB
=..? r 珂*« 破O Aw# 14 F申冃甲
a«R99M ” ■诟 E取宙祥血左叭Mt直档期科茁冲
MX AS4t
■性
步骤3给第二个变截面的高度赋值。
如图 8
Jf
q 石层工；
血 io: 1.:
口（逍=F j\UtCHJC5K K^^rt JU,
q 口口 OJ 日
0亍
耳虽o.o
_/n 1?各3
/v ：rrv
• toe o
----- :~: ---- 1
n
1
丁"'
步骤4赋予梁节段长度（图9 ）。
完成效果见图10
图10
步骤5以上单梁族模型及参数就定好了，接下来还要给族赋予材料参数。
如图 数。
lit 限割谿
薫一磺 K 4 [2500 □"
i °-° 0 J ■■■■ 1-H 1B" ■■■■ ■■—■ ■■■■ ■ ■ ■■■!■«■■■■ ■-■■■■■IT
:罢與平面：中L, \ \ 可见 ]0 可见性屈形…耳 材圈磴饰7
项目迪器-弗 K j L 观图1 1—仟訐 f —^―r™n -11 3>-
—9- ”总 F%,i
图9
11添加材质参
:250.0
茨用 耳
—7 呻.rial
项目測览器•真1 冥他（1） "^18i
可见性/圏书… 甸质印藝饰 材 *右 =FR=F
图11
KW*»* ■-M M
I IE =B .M=3 it? .
|
Brit ii m B«=W
HI
mm 町♦■帝尿初山
3建立模型 步骤1将族载入到模型中。
并赋予图 1、图2相应的参数（图12） 最后模型的效果图如图
13、图 14 莒规桓筮⑴ ▼的密輕 粧高:标高1 |
丄
IA1IB ■■>«■■■■ MH ■■■■■*■■■ lll^l ■■■ IIBJII ■■>«■ J
0.0
主休 □
2300.0
53OG .O 8.200 m
嘛移屋 _审
^^.-
材质
IbOO.O 930.0 730.0 330.0 反板竞窝bl
K®HS D 2
h?
bl
■zr -
图12
图13 图14。
