MP3原理及电路分析
音频小信号功率放大电路设计全文编辑修改
精选全文完整版可编辑修改目录1 选题背景 (2)1．1 指导思想 (2)1．2 方案论证 (2)1．3 基本设计任务 (2)1．4 发挥设计任务 (2)1．5电路特点 (3)2 电路设计 (3)2.1 总体方框图 (3)2.2 工作原理 (3)3 各主要电路及部件工作原理 (3)3.1 第一级--输入信号放大电路 (4)3.2 NE5532简要说明 (5)3.3 第二级--功率放大电路 (6)3.4 直流信号过滤电路 (6)4 原理总图 (7)5 元器件清单 (7)6 调试过程及测试数据（或者仿真结果） (7)6.1仿真检查 (8)6.1.1第一级仿真检查。
(8)6.1.2第二级仿真检查 (9)6.2 通电前检查 (10)6.3 通电检查 (10)6.3.1第一级电路检查 (10)6.3.2第二级电路检查 (10)6.3.3完整电路检查 (10)6.4结果分析 (10)7 小结 (10)8 设计体会及今后的改进意见 (11)8.1 体会 (11)8.2本方案特点及存在的问题 (11)8.3 改进意见 (11)参考文献 (12)1 选题背景在科技发达的现代社会随声听、收音机、mp3、mp4、电视机、手机、电脑……极大丰富了我们的日常生活，这些产品在使用时时常会有音频的播放，而这些产品本身配带的音频播放装置往往功率较小，难以带给人们想要的音乐效果与震撼。
因此音频小信号功率放大器就有着广泛的运用空间，能够让人们尽情享受音乐激情与活力。
正因为如此我对音频小信号放大电路产生了浓厚的兴趣，希望通过自己的知识和能力亲自动手设计和制作这样一款产品。
1．1 指导思想利用运算放大器构成第一级放大电路对输入信号进行放大；把放大后的信号接入第二级功率放大电路进行功率放大。
1．2 方案论证方案一：可使用NE5532配合集成功放TDA2030进行功率放大。
这样实现电路简单方便且电路的实现效果会很好，但由于题目要求不允许使用集成音频功放所以此方案不符合，故舍弃此方案。
3V电池供电的便携式立体声小功放电路(附线路板图)
3V电池供电的便携式立体声小功放电路（附线路板图）
3V电池供电的便携式立体声小功放电路MP3的容量越来越大，装下几百首歌也绰绰有余。
可是一直戴着耳机，耳朵也会受不了。
那么试试这个便携小音箱吧，相信你会喜欢。
元件清单电路原理图NJM2073的管脚电…
MP3的容量越来越大，装下几百首歌也绰绰有余。
可是一直戴着耳机，耳朵也会受不了。
那么试试这个便携小音箱吧，相信你会喜欢。
元件清单
电路原理图：
印刷线路版图：
NJM2073的管脚图：
电路板的制作
整个装置的大小尺寸根据使用的外壳和元件灵活变化，检查一下电路是否有问题。
检查完毕后，将插头插入MP3等的耳机插槽，试试这个便携小音箱的效果如何。
/yinpindianlu/ypcl/04011267.html。

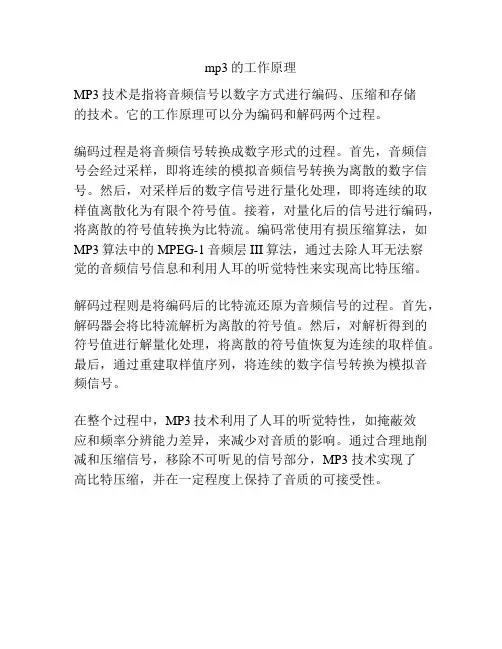

mp3的工作原理
mp3的工作原理
MP3技术是指将音频信号以数字方式进行编码、压缩和存储
的技术。
它的工作原理可以分为编码和解码两个过程。
编码过程是将音频信号转换成数字形式的过程。
首先，音频信号会经过采样，即将连续的模拟音频信号转换为离散的数字信号。
然后，对采样后的数字信号进行量化处理，即将连续的取样值离散化为有限个符号值。
接着，对量化后的信号进行编码，将离散的符号值转换为比特流。
编码常使用有损压缩算法，如MP3算法中的MPEG-1音频层III算法，通过去除人耳无法察
觉的音频信号信息和利用人耳的听觉特性来实现高比特压缩。
解码过程则是将编码后的比特流还原为音频信号的过程。
首先，解码器会将比特流解析为离散的符号值。
然后，对解析得到的符号值进行解量化处理，将离散的符号值恢复为连续的取样值。
最后，通过重建取样值序列，将连续的数字信号转换为模拟音频信号。
在整个过程中，MP3技术利用了人耳的听觉特性，如掩蔽效
应和频率分辨能力差异，来减少对音质的影响。
通过合理地削减和压缩信号，移除不可听见的信号部分，MP3技术实现了
高比特压缩，并在一定程度上保持了音质的可接受性。
DAX700汽车音响电路分析
DAX700汽车音响电路分析DAX700型汽车音响，实际上是一种车载MP3U盘播放器，其外形和内部结构如上图所示。
该汽车音响只有电路部分，没有机芯部分。
整机电路主要由电源电路、系统控制电路、显示电路、MP3解码电路、收音电路、音质处理电路、功放电路等组成，其组成框图和信号流程见中图。
该机配置的芯片及在路编号与功能见下表，它们分装在主板．面板上。
主板与面板用连接器相连。
一、电源及其控制电路汽车音响电源电路主要由稳压电路和控制电路组成。
其中，稳压电路通常采用多级稳压方式，将输入的十12V（或+24V）直流电压稳压成各种不同的电压，如+12V、+5v、+3.3V等，提供给各单元电路。
DAX700型汽车音响的电源及其控制电路如下图所示。
电源电路有两个输入端，即整机输入／输出接口的V CC主电源端和ACC端。
VCc端直接接在汽车蓄电池正极上，该端子始终加有+12V(或+24V，下文王要针对采用12V蓄电池供电的机器)的电源电压，而ACC端则是接在汽车上电子钥匙开关的，此端子的电源电压受该开关的控制。
当车上电子钥匙开关打开时，ACC端加上了+12V电源电压，此电压经R45、ZD4稳压为5.6V，为D触发器U4供电。
若此时不按动电源开关Kl，则U4的⑩脚输出低电平(()V)，使Q6截止．P沟道的场效应管Q7随之截止，vcc电源电压经Dl、L2后只能向功放集成块Ul供电，而不能通过场效应管Q7( Q7截止，相当于电子开关断开)向稳压块U2输入端提供电源电压，最终使得各级稳压电路均无输出电压送到各单元电路，整机处于等待状态。
1．开机原理待机状态下，按电源开关Kl，将U4的⑩脚电压拉低为0v，但此时触发器仍保持原来的状态，并不翻转，在松手瞬间，开关Kl弹起复位，u4(11)脚突然上升为高电平，产生一个控制脉冲输入U4(11)脚，在脉冲上升沿，触发器的状态发生翻转，Q端⑩脚由低电平变为高电平。
其输出的高电平分为两路：一路经R39使Q6、Q 7导通；另一路经R62使Qll、Q8导通。
AC1082杰理MP3芯片ic方案详细介绍
AC1082方案说明AC1082是一款支持MP3、WAV格式硬解码方案的单芯片，SOP16封装，最高支持320kbs的MP3文件解码播放，芯片可以通过软件实现外接U盘和TF卡，以及收音和遥控功能，支持标准的windows推荐的FAT 和FAT32格式的文件系统一、参考原理图1、以下方案图，是我们整理的一个标准版图纸，用户可以直接按照此方案画板2、请一定看清楚我们给出的原理图的注意事项二、芯片的管脚说明1、KT2083这颗芯片，本身是可以编程的，这里我们给出的资料是我们的标准软件，也就是说我们出货都是默认烧录程序了。
用户可以直接贴板自己测试了，非常简单2、KT2083除了实现以上说明的功能，还可以实现很多其它的功能。
因为这颗芯片是可编程的3、KT2083只是整个芯片家族的一个型号而已，还有更多的芯片，欢迎和我们沟通交流方案，我们必定能满足您的需求4、技术支持：[QQ:2491352264]三、功能说明：1、支持TF卡和U盘播放[最大支持32G]2、支持外接24C02作为断点记忆。
支持外挂收音机芯片[RDA5807或者BK1080]3、支持10个按键，每一个按键分配一个电阻。
4、播放过程无任何杂音和爆破音。
5、按键的功能列表如下：阻值[22K上拉]短按长按按着不松抬起00-220K--3V单曲循环01-100K--2.7V EQ02-51K--2.3V下一曲音量+03-33K--2V上一曲音量-04-24K--1.7V模式键05-15K--1.3V音量+06-9K1--1V音量-07-6K2--0.7V下一曲快进08-3K--0.3V上一曲快退09-0R--0V播放暂停备注:为空的表示无功能[QQ:2491352264]6、软件支持USB更新TF卡里面的文件，支持声卡模式[就是连接电脑,播放电脑的音频]7、软件支持外接功放的静音控制【14脚】。
来消除开机、关机、中间切换歌曲，播放暂停带来的杂音。
功放支持高电平静音，低电平工作的功放，如：8002D等等功放8、芯片上电默认音量是最大的[也就是30级]，不需要用户调节，用户如果需要调节音量，可以自己外接一个定位器，或者使用我们的按键来调节。
基于单片机的音乐播放器设计毕业论文
图书分类号：密级：毕业设计(论文) 基于单片机的MP3播放器设计学生汤明学院名称信电工程学院专业名称电子信息工程指导教师豹2012年5月10日摘要因为单片机编写的MP3播放器具有执行效率高、频率输出稳定、易于修改、高可靠性、高性价比、低电压、低功耗等,使单片机近几年得到迅猛发展和大围推广,广泛应用于工业控制系统、数据采集系统、智能化仪器仪表、及通讯设备、日常消费类产品、玩具等[1]。
利用单片机设计的MP3播放器具有硬件电路简单，软件运行可靠等特点。
本文介绍了一种以 AT89S52 单片机为控制核心的MP3。
该设计采用2*16个点阵液晶模块LCD1602作为显示界面，蜂鸣器作为发声元件，并利用定时器进行中断控制。
本文分析了基于单片机的MP3播放器的工作原理，详细介绍了MP3播放器的功能及其硬件设计和软件设计的方法，给出了基于MCS-51单片机的MP3播放器的具体实现方案并重点讲述了其硬件实现与软件编写，实现了单片机MP3播放器对音乐的演奏。
关键词：MP3播放器；AT89S52；LCD1602目录摘要 (I)1绪论 (1)2设计综述 (2)2.1单片机工作原理 (2)2.1.1 单片机概述 (2)2.1.2 单片机的应用领域及发展趋势 (2)2.2 单片机产生音调的方法 (3)2.3 KEIL开发系统 (4)2.4 PROTEUS的操作 (8)3硬件设计 (9)3.1总体方案设计 (9)3.2 单片机最小系统电路 (9)3.2.1 AT89S52芯片性能介绍 (9)3.2.2 电源电路 (13)3.2.3 时钟振荡电路 (13)3.3 键盘扫描模块 (14)3.4 显示模块 (15)3.5 播放模块 (16)4 系统软件设计 (18)4.1编程原理及流程图 (18)5 调试与仿真结果 (22)5.1 软件调试 (22)5.1.1 测试LED显示模块 (22)5.1.2 测试键盘控制模块 (23)5.1.3 测试P3.0口输出 (23)5.2 调试中遇到的问题及解决 (24)5.3 仿真结果 (25)结束语 (26)致 (27)参考文献 (28)附录 (28)附录1 源程序 (29)1绪论几千年来，各种乐器的发声无一不是依靠琴弦、簧片、哨片引起管柱振动而作为声源的。
MP3原理及电路分析资料
MP3原理及电路分析资料MP3是一种数字音频压缩格式，同时也是一种播放器设备。
它能够压缩和存储音频文件，并能够通过耳机或扬声器播放这些文件，使人们可以随时随地享受音乐。
MP3利用了人耳对声音的感知特性。
人耳无法分辨高频声音的微小变化，所以MP3通过去除人耳无法辨别的高频信号来压缩音频文件的大小。
这样做可以大大减少文件所占的存储空间。
MP3编码器将原始音频文件分为小片段，并分析每个片段中的音频频率和幅度。
然后，它使用一种被称为频率掩盖的技术来确定哪些频率在人耳中是不可察觉的。
接下来，编码器通过减少和省略这些不可察觉的频率来压缩文件。
最后，编码器使用压缩算法将处理后的音频数据转换为MP3格式的文件。
MP3播放器按照以下步骤来解码和播放音频文件：1.解码器将MP3文件转换回原始音频数据。
这需要进行反向计算，以还原出被压缩的频率和振幅的信息。
2.解码器将音频数据转换为模拟电压信号。
这是通过数字到模拟转换器(DAC)完成的，它将数字数据转换为模拟音频信号。
3.模拟音频信号通过放大电路来增加音量。
放大电路可以调整音频信号的增益，并将其增加到适当的水平，以便通过耳机或扬声器播放。
4.最后，放大后的音频信号通过耳机或扬声器来产生声音。
MP3电路分析：MP3播放器由多个电路组成，包括电源电路、解码电路、放大电路和音频输出电路。
电源电路提供电流和电压给其他电路，以确保MP3播放器的正常运行。
它通常包括电池、开关电源、电源管理芯片和电压稳定器。
解码电路是将MP3文件中的数字音频数据解码为模拟音频信号的核心电路。
它包括MP3解码芯片、存储器和相关的控制逻辑。
解码芯片负责将压缩的MP3数据转换为原始音频数据，并将其存储在存储器中。
然后，控制逻辑将原始音频数据发送给数字到模拟转换器。
放大电路负责增加音频信号的振幅，以便在耳机或扬声器中产生足够的音量。
它包括音频放大器芯片和相关的电路。
放大器芯片根据音频信号的振幅调整电流和电压，并将其放大到合适的水平。
MP3MP4电源电路原理及维修
在用数字万用表电压档、测试主控（ATJ2085 AMP2051 ）8脚、9脚两端电压，正常为0.84V至1.76V、（注：此电压为播放音量OUT大小时测试结果）。如果两脚电压为0.0V、或者一脚电压为0.0V、另一脚电压为正常电压0.84V至1.76V、可以确定主控芯片损坏、另外芯片温度高，也可确定损坏 更换OK。
一 矩力方案3.6V供电电源电路介绍
电路工作就几个关键电压，不论有没有Flash或LCD，这几个关键电压是不会变化的。
1、 先是XC6206P332M或XC6206P302M输出的电压要求3.3V或3.0V，XC6206P152M输出的电压是1.5V。
2、VCC为3.3V ; VDD为2.0V左右，最低的可能為1.8V，VREF1為1.5V.
3、可移動磁盤正常工作所須的条件：BAT+的电压( 3.0~3.7V ) , USB的电压(5.0V ) 。
MP3原理及电路分析资料
MP3原理及电路分析资料MP3（Moving Pictures Experts Group Audio Layer III）是一种无损压缩的音频格式，它可以将音频文件压缩到原始大小的1/10或更小，同时保持高质量的音频输出。
MP3的常用于音乐播放器、手机和电脑等设备中。
MP3的原理是通过利用人耳听觉系统的特性，去除人耳无法察觉的音频信号细节，从而实现音频文件的压缩。
人耳听觉系统对于低频和高频信号的感知能力较低，而对于中频信号的感知能力较高。
因此，MP3算法通过降低低频和高频信号的采样率和比特率，保留中频信号的高质量采样数据，从而达到压缩音频文件的目的。
MP3的压缩算法主要包括以下几个步骤：1.分析：将音频信号分成较短的时间片段，通常为几十毫秒的长度。
每个时间片段都通过傅里叶变换转换成频域表示。
2.量化：对频域表示的每个频率分量进行量化处理。
量化指的是将频域的连续数值转换为离散的数值，以减少表示频域数据所需的比特数。
3.压缩：通过运用如哈夫曼编码等压缩技术，对量化后的频域数据进行进一步压缩。
这一步骤可以减小音频文件的大小，同时保持较高的音频质量。
4.解压缩：将压缩后的数据转换回频域表示，并逆向进行量化和傅里叶逆变换，以获得近似于原始信号的音频数据。
5.重构：对解压缩后的数据进行重构处理，以消除音频信号的伪声和噪音。
MP3的电路分析主要包括以下几个部分：1.输入和输出接口：MP3设备通常包括音频输入和输出接口，用于连接外部音频源（如麦克风、CD机等）和音频输出设备（如耳机、扬声器等）。
2.数字处理单元：MP3设备内部通常包括数字处理单元，用于对音频信号进行采样、压缩、解压缩和重构等处理操作。
数字处理单元可以是一个专用的数字信号处理器（DSP）芯片，也可以是一个通用的微处理器。
3.存储单元：MP3设备通常使用闪存或硬盘等存储介质，用于存储压缩后的音频文件和解压缩后的音频数据。
4.控制单元：MP3设备通常包括一个控制单元，用于控制MP3的各项功能和操作。
报警器音乐芯片工作原理
报警器音乐芯片工作原理
报警器音乐芯片是一种集成电路，用于在报警器中产生不同的音乐效果。
它主要由振荡器、计数器、音源以及输出电路等组成。
首先，振荡器是报警器音乐芯片的核心部件之一。
它会产生一个稳定的频率信号，作为计数器的输入。
计数器会根据振荡器的频率进行计数，并根据不同的计数结果选择相应的音源。
音源是报警器音乐芯片中储存音乐效果的部件。
它通常由一组预先录制或编程的音频片段组成，每个片段代表不同的音乐效果。
计数器会根据不同的计数结果与音源相对应，选择相应的音频片段进行输出。
最后，输出电路将选择的音频片段转换成可听的声音。
它通常包括放大器和扬声器等组件，以放大和发出音频信号。
当报警器音乐芯片开始工作时，振荡器会产生稳定的频率信号，并送入计数器进行计数。
计数器根据计数结果选择相应的音源，将音频片段发送给输出电路进行处理和放大，最终发出对应的音乐效果。
通过这样的工作原理，报警器音乐芯片能够提供多种不同的音乐效果，使报警器在发出警报时更具可辨识性和警示效果。
MP3播放器硬件电路设计
第11章 设计实例2：MP3播放器硬件电路设计MP3播放器作为时尚的数码产品已经融入了年轻人的日常生活中，一款常见的MP3播放器往往具有音乐播放、视频播放、液晶显示等功能，因此MP3对与普通人来说是高科技的产品，其实MP3播放器的硬件结构并没有想想中的那么神秘，本章就以一个简单的MP3播放器的硬件电路设计为例，让读者熟悉复杂电路的电路原理图和PCB 设计。
——附带光盘“视频\11.avi”文件。
Mp3原理图文件的设计MP3 PCB 电路的设计PCB 文件格式的转化MP3播放器硬件电路设计本章要点本章案例11.1 实例简介本实例所介绍的MP3播放器以高性价比的A VR单片机Mega16L为核心，控制音频解码芯片STA013，再通过模数转换芯片PCM1770 A/D转换后从音频输出端口输出模拟的音频信号。
播放器的播放文件来自SD卡，从计算机的USB端口取电，并通过RS232串口与计算机通信，另外播放器还提供了LCD液晶显示，音量调节按钮等人机交互功能。
该款MP3播放器的硬件电路并不复杂，采用的芯片均是市面上常见的音频信号处理芯片，而且还加入了Mega16L单片机的JTAG调试接口和ISP程序下载端口，可以方便读者自己学习MP3的制作。
图11- 1 MP3播放器原理图11.2 新建工程执行【File】|【New】|【Project】|【PCB Project】命令，新建一个空白的工程文件，并将其保存在MP3文件夹下，重新命名为“MP3.PrjPCB”。
执行【File】|【New】|【Schematic】命令，新建一个空白的原理图设计文件，命名为“MP3.SchDoc”。
至此MP3播放器硬件电路设计工程就建立完毕了，下面将详细介绍电路原理图和PCB的设计制作。
11.3 载入元件库为了方便设计，本书已将工程中所需用到的元器件封装整理出来放置在随书所带的光盘中，请读者将“MP3.SCHLIB”和“MP3.PcbLib”两个库文件复制到当前的工程项目文件目录中，并在【Libraries】弹出式面板中载入“MP3.SCHLIB”，如图11-2所示图11- 2 载入“MP3.SCHLIB”11.4 绘制电路原理图在绘制电路原理图之前首先要对原理图图纸的属性进行设置，由于本工程项目的电路图并不是十分复杂，不需要采用层次式原理图设计或是多图纸设计，采用简单的单一图纸设计反而更加简单明了，执行【Design】|【Document Options】命令，弹出图纸参数设置对话框，请读者按照图11-3中的参数进行设置。
OPPO MP3 X5 电路原理分析
upload...
OPPO MP3 X5 电路原理分析
C3－REFp E4－VddXTAL
C50
D1 旁边
C53
复位按键背面
开机 1.2V 开机 1.5V
USB 2.0 PHY 480MHz PLL： STMP35xx内部处理能产生最高480MHz的PLL电路。这PLL也能作为产生系统所用的DCLK。除此之外， 它还可以应用到其它的扩展功能上，而且系统DCLK可用于60MHz全速操作USB通讯，在3506中只有 USB2.0full-speed版。
B12－VDDD
C45
其它几处测得电压值：
B4－Vag
C44
A5－Vbg
C47
备注
充电器 电脑 弹出 开机 关机
Flash 靠收音板那脚，D1 未装、 4.8V
但并有 0 欧 R84。
D1 负极旁。
1.4V
4.6V 4.8V 100mV 100mV 1.6V 1.4V 1.4V 无
屏插座左边（屏下） Flash 靠 D1 中下端
3 脚：串行数据 4 脚：串行时钟
5 脚：FM 收音机右声道音频输出 6 脚：FM 收音机左声道音频输出，与 5 脚组成立体声输出 7 脚：GND 接地 8 脚：ANT FM 收音机天线
收音控制： 通过 TEA5767 的 8（FM-DATA ）、9（FM-CLK）脚控制，STMP35XX 的 L5（FM-CLK）、J4（FM-DATA ）
（3）3W/RE IIC 控制总线：
通过 TEA5767 的 8（FM-DATA ）、9（FM-CLK）脚控制，STMP35XX 的 L5（FM-CLK）、J4（FM-DATA ）
对其进行搜台、选台操作。STMP35XX 的 L4（FM-WE）和 TEA5767 的 11 脚选择工作方式。数字电
AC6925A双声道蓝牙MP3音箱方案原理图详细说明
1 2 3 4
SD BYP MODE IN
8 7 6 5
C12 226 VMCU
SPR1 1 2 + C
L2
0R NC L4
C16 105 C17 105
R2
33K
R5
10K
R10 15K
按键
按键电路说明： １、如果要做按键分离， R11上拉电阻最好 放在主板一边 ２、AD_KEY走线远离音频线和数据线 3、电阻阻值尽量按我的来设计 ４、按键功能定义还可以多加
1
2
3
4 R4 U1
MUTE C5 105 AB/D
MCU 注：原理图中注释说明设计时需特别注意
D
晶振选型： 封装：兼容3225，M49S，HC49S等封装 要求：稳定性、一致性要好， 频偏偏差：±10PPM以内 电容：晶振匹配电容位置请预留
Y1 OSCI NC 24MHZ OSCO NC C2 180NH L1
R26 100R
MIC
通话电路
DACVDD
C20
104
R14 6K2
+ MIC/-38db USB1
VMCU
1 2 3 4
+5V DM DP GND 5 B
B
放电电阻，请预留
POWER2
U盘电路
USBDM USBDP
R11 22K
硬开机电路
VMCU
+3.3V PP/LED R12 1K R13 1K
C4 104 C10 NC
10K
HX8358 VOP GND VDD VON R7 R9 NC 15K
C6 105 DACL
设计注意事项： 1、主控所有电源的退耦电容必须靠近芯片放置， 退耦电容的回路地必须最短回到该电源地. 2、蓝牙匹配电路参数以调试结果为准 3、对FM要求比较高的客户，请预留FM放大电路， 灵敏度可提升2dBu以上。FM信号线铺地, 间距至少0.6MM以上。 4、为保证产品的安全可靠性，电池必须用带保护板的电池。
MP3电路原理图设计
嵌入式系统设计MP３原理图设计学院:理学院专业:微电子学与固体电子学班级：研１414姓名：张晨学号: 201４020405MP３播放器原理图该MP3播放器以高性价比的ＡVＲ单片机Megａ16L为核心，控制音频解码芯片STA013,再通过模数转换芯片PCM1770 A/D转换后从音频输出端口输出模拟的音频信号.播放器的播放文件来自SＤ卡，从计算机的USＢ端口取电,并通过RS232串口与计算机通信,另外播放器还提供了ＬCD液晶显示,音量调节按钮等人机交互功能。
图1 MP3播放器原理图根据电路功能的不同，本播放器可划分为Ｍｅga1６L单片机控制系统、ＵSB电源供电系统、２32串口通信系统、STA013音频解码器系统、DＡＣ模拟信号转换系统以及人机交互系统等,下面就分别介绍.1、Mega16Ｌ单片机控制系统Mｅgａ16Ｌ单片机是整个控制系统的核心,该单片机通过SPI同步串口控制解码芯片、LCD液晶屏、并以SPI通信的方式访问SD存储卡。
为了减少绘图的复杂程度,便于阅读,单片机与外部电路的电气连接均通过网络标识的形式进行。
需注意的是,单片机的供电电源上布置了四个0．1微法的去耦电容。
图2 Mega1６L单片机控制系统原理图2、UＳB电源供电系统该款MP3播放器采用USB口取电。
如图3,取自USB的供电电压经过三端稳压芯片CYT1１7稳压输出３。
3Ｖ后给整个系统供电。
图３UＳB电源供电系统原理图3、ＲS23２串口通信系统RS２3２串口用于与计算机的通信，该部分电路采用了常见的串口电平转换芯片MAＸ232，并通过9针串口接口与计算机相连。
图4 RS23２串口通信系统原理图4、STA013音频解码器系统图5 音频解码器系统原理图播放器采用专用的音频解码芯片STＡ013,解码后的数字信号再输出给数模转换芯片ＰCＭ1770．5、ＤＡC模拟信号转换系统PＣM177０负责将音频解码芯片STA０13输出的数字信号转化为人耳能够识别的模拟信号,并通过耳机输出口输出.图6DAＣ模拟信号转换系统原理图6、人机交互系统人机交互体统包括了液晶显示屏、以及键盘的输入.液晶显示屏选用了诺基亚3310手机的液晶屏LCＤ3310,通过SPＩ口与单片机通信。
6.2 STMP3410 MP3播放机
6．2 STMP3410 MP3播放机STMP3410就是Sigmatel3410芯片，前几年曾占据着MP3芯片较大的市场，其价格低廉、良好的程序移植性、固件升级和成熟的解决方案的特点曾为它在2003年抢占到80%解码芯片的市场份额。
该芯片的音质表现一般，多用在中、低档产品上。
采用Sigmatel 3410解决方案的MP3播放机主要有MaycomXP168R，DEC M220R系列和Joybee120、125、180、DEC M168R，Hyunwon DAH800，MSC ha128，MSC h128、爱国者的月光宝盒系列、音子弹MU320、联想F300/F3310以及朝华的75xx系列等等。
采用STMP3410方案的MP3电路大同小异，一般与公版电路差别不大，故下面分析STMP3410方案的公版电路。
一、ST3410主芯片：ST3410主芯片具有USB下载传输支持；硬件MP3/WMA解码支持，并可通过固件升级来支持其它音乐格式；支持WMA版权管理和其他的音乐安全格式；内含一个预置于芯片内的唯一的只读ID号以用于各种数字媒体版权管理；芯片内置固化高效DC-DC转换器；LED/LCD显示驱动；录音和回放音量控制；FM 收音机输入和调谐控制；3个数字信号输入: Line_In (立体声)、FM_In (只有144针包装支持)和麦克风(单声道)等等特点。
提供100针TQFP，144针TQFP，and 144针FPBGA三种不同的芯片封装。
图6-2 ST3410主芯片二、STMP3410芯片原理框图由图6-3原理图，我们可以看出，“主芯片”是以解码DSP（数字信号处理器）为核心的，集成了各种接口控制芯片和控制电路，所以它的实际作用已经远远不止是解码芯片了，但现实中人们仍然习惯性地称它们为“解码芯片”。
图6-3 STMP3410芯片原理框图三、SIGMATEL STMP3410 MP3播放机电路分析除了STMP3410主电路外，STMP3410 MP3播放机包括若干外围电路：1．STMP3410主电路图6-4 STMP3410主电路图6-4是采用100引脚TQFP封装的STMP3410应用电路图。
MP3工作原理
MP3/MP4电源电路原理及维修开机原理过程给MP3/MP4加上电源以后，各电源电路得到电池电压BA TT，通过电源电路得到主控工作所需的电压，主控内部开关电路在开机触发端（PLAY播放键）会形成一个高电平当按下开机键足够长的时间，开机触发端的高电平会因为接地而变低，此信号传到主控内部，主控获悉此电平变低时，则会启动内部电压调节器工作，相应的输出几路稳定的电压。
首先我们要知道MP3开机有三个必备条件；供电、时钟、复位如供电已满足，接着会产生时钟信号，送往逻辑电路作为主时钟信号，主控得到时钟信号后，需要将以前的记忆清除，于是电源就会送来复位信号让其初始化，完成后就会输出控制指令到储存器FLASH，让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到后通过数据线传送到主控内部的DSP电路，运行成功后，主控输出维持信号到电源，得到维持信号后，IC内部会保持输出的各路电压，完成开机。
目前MP3/MP4的电源电路分为1.2V供电、1.5V供电、3.6V供电三种，其中又分为带电池保护的和不带保护的，以下就逐一讲解给大家一矩力方案3.6V供电电源电路介绍电路工作就几个关键电压不论有没有Flash或LCD，这几个关键电压是不会变化的。
1、先是XC6206P332M或XC6206P302M输出的电压要求3.3V或3.0V，XC6206P152M输出的电压是1.5V。
2.VCC为3.3V ; VDD为2.0V左右，最低的可能為1.8V，VREF1為1.5V.3可移動磁盤正常工作所須的条件：BA T+的电压( 3.0~3.7V ) , USB的电压(5.0V ) 。
4、晶体电压如一pin為2.1v , 另一pin為0v時, 則晶體未起振.(说明：对地0.8-0。
9v 左右为正常)5、复位RESET电压。
电路流程由BA T+（电池+端）经过限流电阻R16进入U6（3.3V稳压器）3脚，经IC内部电路稳压，从2脚输出稳定的3.3V （VCC数字电源电压），U6的作用把在3脚VIN脚输入3-5V的不稳定电压，从2脚输出经稳压后的稳定电源3.3V，保证主控在电池电量低或用电脑USB+5V高电压电源供电时，都能正常工作。
工程师教你安全拆解MP3了解3520芯片工作原理
工程师教你安全拆解MP3 了解3520芯片工作原理第1：承前继后3520身负重任通过前几期对mP3内部知识的介绍，相信大家都打下了很好的理论功底。
在读者的反馈中我们也看到大家在对mP3有了一个内在的了解后，还想了解更多的外在选购和使用知识。
从本期起，我们专题将转向导购和应用层面，引领大家学习到更多的直接有效的mP3选购和使用知识。
STmP35XX系列芯片简介本期我们首先介绍一下在中端，高性价比产品中占有绝对优势份额的基于SIGmA TEL3520解码芯片的各种mP3的选购。
SigmatelSTmP芯片功能对比大家都知道，SIGmA TEL的解码芯片一向以高集成度，性价比高著称。
它的特点是能在很小的体积中集成大量的功能，这个是在原来的产品芯片中不曾出现的，所以一出世，就被许多大厂看中，成为行业使用量最大的产品。
之前的3410芯片首先是在韩国产品中大量使用，如三星55（3420芯片），jNcSSF70、SSF800-IAUDIo（韩国最著名mP3生产商）（3420芯片），其中三星55系列是在国内高端市场中销售量最好的产品。
SSF800更是拥有全世界最强音效之名，能够在34系列上架构BBE，SRS，wow等大量音效，可见34系列产品优良的血统。
在国内，最著名的款型是爱国者月光宝盒系列，单单这一个系列，就曾经占据了mP3市场的半壁江山。
第2：功能升级需求使其进步随着3520的出台，由于其在价格相近的基础上提供了更加强大的功能和性能，也逐渐取代了3410的地位，成为中端mP3新的霸主。
我们先来看一下，下边是SIGmA TEL公司提供的功能表，在一个小小的35XX系列芯片中，居然集中了大量实用的功能：到底34系列和35系列增加了哪些功能？相信大家已经从上边详细的表格中看见35系列和34系列芯片在许多方面都有大的改进。
3520相对于3410而言，功能上面主要增加了，更快的传输速度使得mP3向高速、大容量方向发展，目前高性价比大容量mP3基本上都是集于3520芯片就说明了这一点，毕竟在的时代，我们大量的mP3还是使用128mB或者256mB的容量。
几款MP3充电电路图
MP3开关电源适配器电路原理分析案例一：该型适配器电路如附图所示，图中元件序号与实物一致。
变压器引脚号和同名端、接口符号为笔者所标画。
该电源适配器采用的是典型的开关电源结构。
工作原理如下：AC220V交流市电经DI～D4桥式整流、C1滤波后加在开关变压器T1的主绕组①→②→开关管Q1的c极；另一路经启动电阻R2→R4（R4主要起限流作用）→Q1b极，使Q1正偏导通，同时在反馈绕组上产生的感应电压极性为③正④负，该电压经加速电容C3//R6→限流电阻R5→R4→Q1的b极，在上述电压的共同作用下，Q1迅速饱和。
此刻，开关变压器中的磁通量Ψ达到最大；磁通增量△Ψ为零。
这就是“电”生“磁”的过程。
此后，磁场迅速消失．磁通变化量△Ψ为最大，同时在各绕组中产生的感生电压极性反向。
这又是“磁”生“电”的过程，此过程中在T1各绕组产生的感生电压极性为：①负②正；③负④正；⑤负⑦正。
①负②正的感生电压极易击穿开关管Ql，为防止Q1击穿，电路中加了D2、C4、R3削波抑制电路。
③负④正反馈电压促使了Q1的迅速反偏截止。
在T1的③→C3//R6→R5→R4→Q1的b--e发射结→④→③回路中，T1的③～④绕组中产生的惑生电压极性不停地正向、反向、正向、反向……周而复始地变化着，从而导致Q1反复地工作在饱和，截止、饱和、截止……的开关状态下。
⑤负⑦正的感生电压经D7整流、C5滤波后供电池充电之用。
电路中的Z1、C2、D5构成了钳位电路，使刚上电时的R2、R4、R5交汇点电压不高于Z1的稳压值与D5的正向导通压降值的代数和(本电路中为6.8V+0.7V)，目的是避免Q1一直处于导通失控的状态。
充电指示部分：接通电源后，红色工作指示灯点亮，插接MP3后，绿色充电指示灯点亮，表示在充电状态。
随着充电电压的升高，Q2的b极电压同时升高．当升至Q2的Vbe≤-0.7V时Q2截止，绿色充电指示灯熄灭，表示电池的电压已充满。
此后进入涓流充电工作状态，电流的流经路线如下：C5的正极→Q2的e→b→R10→被充电池→C5负极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理广西机电职业技术学院数字音视频技术实训报告课题类型：技术应用设计(论文)类11.2.3.4.2设计要求1．MPEGLayerIII的编解码原理：（1）MPEG标准简介；（2）MPEGLayerIII编码原理（思路）；（3）MPEGLayerIII解码原理（思路）。
2．MP3播放机：（1）研究MP3播放机的发展历史；（2）MP3播放机的功能；（3）MP3产品的常用解决方案。
3．一种典型MP3播放机的整机电路分析。
3前言随着数字音视频技术和微电子技术的发展，各种数字音视频产品在当今消费性电子市场中大量涌现，其中MP3播放机深受人们特别是年轻一代的欢迎。
各地区特别是珠江三角洲地区出现了大量的MP3播放机生产厂家。
根据国内知名的ICT市场研究与咨询机构赛迪顾问最新发布的《2006年第二季度中国MP3播放机市场分析报告》显示，2006年第二季度，中国MP3播放机销量为163.29万台，销售额为8.59亿元。
赛迪顾问预测，2006年中国MP3播放机市场销量将突破730万台。
深入研究MP3播放机的原理和详细分析MP3播放机的整机电路对MP3播放机的制造和维修将起到重要的指导作用。
4MP3播放机的概述MPEG数字视/域MPEGMPEG-2：数字电视标准。
MPEG-3：已于1992年7月合并到高清晰度电视(High-DefinitionTV，HDTV)工作组。
MPEG-4：多媒体应用标准(1999年发布)。
MPEG-7：多媒体内容描述接口标准(正在研究)。
4.1.2MPEGLayerIII编码解码原理（思路）①MP3是一个数据压缩格式。
它丢弃掉脉冲编码调制（PCM）音频数据中对人类听觉不重要的数据（类似于JPEG是一个有损图像压缩），从而达到了小得多的文件大小。
在MP3中使用了许多技术其中包括心理声学以确定音频的哪一部分可以丢弃。
MP3音频可以按照不同的位速进行压缩，提供了在数据大小和声音质量之间进行权衡的一个范围。
MP3格式使用了混合的转换机制将时域信号转换成频域信号：*32波段多相积分滤波器(PQF)*36或者12tap改良离散余弦滤波器(MDCT)；每个子波段大小可以在0...1和2...31之间独立选择*混叠衰减后处理②Mp3本身采用的解码芯片是取决其音质好坏的关键。
质量上乘的解码芯片所表现出来的音质是那些比较差的难以比拟的。
听过赫赫有名的iriver系列的mp3的朋友就知道，其音质的特质mp3md 4.2MP3国为广播（方Musicam素。
MP3）格式的定由和德国(跟cd播放机或md播放机所播放的音乐效果一样)。
???(1)机身迷你、轻巧、便携。
???(2)机内无任何活动部件，完全防震、防磨损。
???(3)支持mp3/adpcm二种格式。
???(4)支持windows95/98/2000/me/nt/xp等操作系统，即插即用。
???(5)内置大容量闪存体，最大可达256mb，可作为活动电子硬盘来贮存各种类型的电脑资料。
???(6)高速usb接口，大于500kbps的传输率，可快速与计算机进行各种文件的数据传送。
???(7)内置全方位高保真麦克风，可进行实时录音，128m可录音9小时以上。
???(8)点阵lcd显示。
???(9)32级数字音量控制。
???(10)六种音效均衡模式：normal、ddb、rock、pop、classic、jazz。
???(11)???(12)???(13)1．MP3KYE2歌。
2．MP3格式化3．MP34．MP3歌曲播放次序乱跳，或者播放时突然中断0.5秒，然后又继续播放。
解决办法：请格式化MP3播放机，重新复制歌曲进去。
5．MP3播放机连接电脑有时候可以找到，有时候不能找到。
解决办法：MP3播放机从电脑上拔出的时候，WIN98下请使用“弹出”功能再拔出，WINME/2000下请使用右下角的“拔下或弹出硬件”功能再拔出。
XP中为“安全删除硬件”。
mp3格式化的方法把MP3接到电脑上，然后在MP3中建立一个名字叫@erase的目录，然后重新拨出和插入MP3到电脑的接口，这时，MP3就会自动格式化，可以看到，MP3的指示灯在不停的闪烁，等闪烁停止，表示格式化完成。
MP3播放机容量减少，不能开机听歌的解决办法。
（金点系列）先把本机SW1置于OFF起始状态(U盘状态)，然后按住大圆键不放，在按住大圆键KYE2的同时再将SW1推至播放状态，并一直按住大圆键10秒以上不放，此时LED灯显示为双色灯同时亮，大约2分钟后，绿灯熄灭后表示低格结束。
再重新拷入歌曲，即可恢复听歌。
（适用于金点甲壳虫、子弹头系列）5MP3播放机的工作原理5.1MP3播放机的硬件结构一个完整MP3MCU(单片微处理器)，简称单片机。
它运行MP3解码(有的MP3PCM或I2S格式的数字音频信号。
存储设备是MP3的，众所周知，PC统采用的是FAT FAT文件系统的磁盘主机通讯端口是MP3删除、复制文件等操作。
目前最广泛使用的是要遵循几个规范：USB音频DAC，典型方法一串数值，（模拟-数字转换）过程,DAC （数字-模拟转换）（数MP3播放机的显示设备通常采用LCD或者LED发光二极管。
显示系统的工作状态。
5.2MP3播放机的软件结构MP3最简化的MP312．分析USB前一个处理过程完成了MP3数据的回放，后一个处理过程实现了USB移动存储器。
这两个过程也是整个软件部分最复杂的。
除此之外的部分都是为了实现主要功能设计的，由于篇幅限制，不能对每个模块详细说明。
至此,一个简单的MP3就完成了6.ATJ2085MP3(一)、ATJ2085MP3MCU和24-bitDSP了高精度ADC/DAC等格式媒体播放；支持MTV电影播放；支持而且拥有三大特征：第一，AB复读、对比跟读、16级速度调节、MTV，菜单结构为典基于ATJ2085（二）、矩力（三）、主芯片模块矩力ATJ2085主控ATJ2085引脚功能：12、复位-SCUH3、VCCPWR//数字电源4、接地PWR//数字地5、USBD-A/H6、USBD+A/H7、PAVCCPWR//8、AOUTR音频R输出9、AOUTL音频L输出10、PAGNDPWR//功率放大器地11、VRDA旁路电容器(0.47uF-1UF)12、MICIN录音前置放大器输入经224电容(0.8V-2.2V)13、VMIC14、FMINLFM音频L15、FMINRFM音频R16、AGNDPWR音频地17、AVCCPWR18、VREFI19、AVDDPWR输出经15220、VDDIOPWR功率输出21、VPPWR(当有222、LRADC23、HOSCI24、HOSCO25、第一BATSEL26、第一DCDIS/L直流-移植B（现在25和26是连接的，接3VVCC）27、第一KEYI01.928 B29、第一KEYI11.930、接地PWR//地（2731、电池电压检测32LXVDDVDD直流-33、NGNDPWR//N34、LXVCC//VCC直流-35、第一KEYI21.936、CE3-O/H8080接口37、CE2-O/H(可选择的)（接第一片的10脚和第二片FLASH的9脚）38、CE1-O/H（接第一片FLASH的9脚）39、VDDPWR40、一般用途输入／输出的GPIO_B4主要精检电路输出的KEYO0O/Bit041、KEYO1O一般用途输入／输出的GPIO_B642、KEYO2O43、（LCM-RST）GPO_A144、GPO_A2（ELENA,45、GPO_A0(LCM-A0)46、ICEEN（ICEEN-主47、ICERST-主SCUHDSU48、VCCPWR//数传电源49、接地PWR//地50、存储器数据流的51、存储器数据流的52、存储器数据流的53、存储器数据流的54、存储器数据流的55、存储器数据流的56、存储器数据流的57、存储器数据流的58、MWR-O/H存储器写(59、MRD-O/H存储器读(60、CLEO/L(接FLASH的61、O/L输入／输出的62、FMDATA(收音FM63、FMCLK(收音FM时钟64、VDDPWR//电源（三）、电源模块由USB电时经电容滤波再由U17、U9稳压管得出AVDD、AVCC较稳定的电压，控制芯片工作。
锂电池保护：由于锂离子电池能量密度高，因此难以确保电池的安全性。
在过度充电状态下，电池温度上升后能量将过剩，于是电解液分解而产生气体，因内压上升而产生自燃或破裂的危险；反之，在过度放电状态下，电解液因分解导致电池特性及耐久性劣化，因而降低可充电次数。
锂离子电池的保护电路就是要确保这样的过度充电及放电状态时的安全性，并防止特性劣化。
锂离子电池的保护电路是由保护IC MOSFET来保护电池，保护IC1、过度充电保护过度充电保护ICIC需检测电池电压，进而截止充电。
于噪音的持续时间。
2、过度放电保护可以避免过度放电现象产过度放电保护IC原理：（假定为2.3V）机模式，此时的电流仅3、过电流及短路电流过电流保护IC MOSFET 的Rds(on):V-=I×Rds(on)×2（V-假设V-=0.2V，（四）芯片7502引脚功能：NC：收据控制填补，没有对使用者连接。
FR：这是液晶交流电信号输入／输出终端机。
M/S="H":输出。
M/S="L":输入。
当NT7502芯片在主/次模式中被用的时候,各种不同的FR 终端机一定被连接。
CL：这是显示时钟输入终端机。
当NT7502芯片在主/次模式中被用的时候,各种不同的CL终端机一定被连接。
,各种不同的DOF终端机一A0“H”，指示D0到D7是显示WR WR信号的RD L”时，NT7502的准许时钟输入使用。
P/S=“L”）的时候，D7服务V0电压标准被一个外,,这个填补被激P/S：这是平行的数据输入/序列数据输入开关终端机。
P/S="H":平行的数据输入；P/S="L":序列数据输入。
下列各项应用仰赖P/S状态:RD(E)和WR(WR/)C86：这是MPUCLS CLS="L":内在振荡器电路丧失能力。
(M/S：这个终端机选择显示,VRV0、V1、V2、V3、V4VRSVEXTVOUT：DC/DC（五）、FLASH20G，但硬盘式在防震越大，算下来的平均每闪存式是利用flash式的以上优点，所以他广泛应用在mp3等众多的产品当中，矩力ATJ2085MP3所采用的闪存式存储，其图形如下所示：芯片及引脚图如下：50、存储器数据流的D7BI/LBit7(接FLASH的44脚)51、存储器数据流的D6BI/LBit6(接FLASH的43脚)52、存储器数据流的53、存储器数据流的54、存储器数据流的55、存储器数据流的56、存储器数据流的57、存储器数据流的58、MWR-O/H存储器写(59、MRD-O/H存储器读(60、CLEO/L(接FLASH的61、O/L输入／输出的（六）、背光灯模块背光版块原理图如下：背光模块：使三极管导通时间长。
