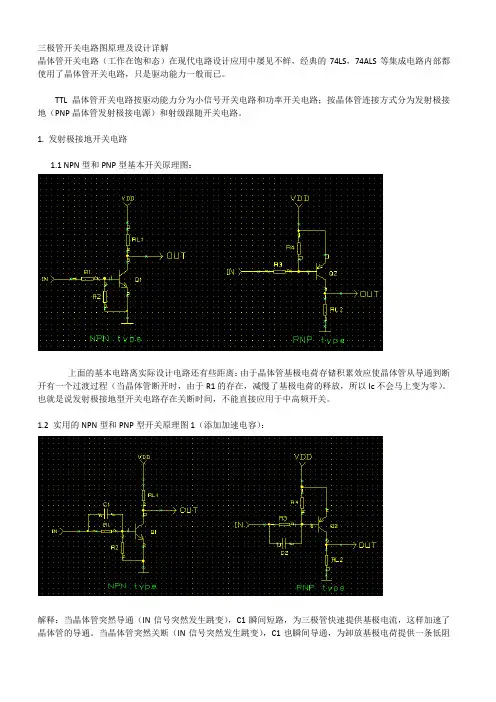

三极管开关电路图原理及设计详解
三极管开关电路图原理及设计详解晶体管开关电路（工作在饱和态）在现代电路设计应用中屡见不鲜，经典的74LS，74ALS等集成电路内部都使用了晶体管开关电路，只是驱动能力一般而已。
TTL晶体管开关电路按驱动能力分为小信号开关电路和功率开关电路；按晶体管连接方式分为发射极接地（PNP晶体管发射极接电源）和射级跟随开关电路。
1. 发射极接地开关电路1.1 NPN型和PNP型基本开关原理图：上面的基本电路离实际设计电路还有些距离：由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程（当晶体管断开时，由于R1的存在，减慢了基极电荷的释放，所以Ic不会马上变为零）。
也就是说发射极接地型开关电路存在关断时间，不能直接应用于中高频开关。
1.2 实用的NPN型和PNP型开关原理图1（添加加速电容）：解释：当晶体管突然导通（IN信号突然发生跳变），C1瞬间短路，为三极管快速提供基极电流，这样加速了晶体管的导通。
当晶体管突然关断（IN信号突然发生跳变），C1也瞬间导通，为卸放基极电荷提供一条低阻通道，这样加速了晶体管的关断。
C通常取值几十到几百皮法。
电路中R2是为了保证没有IN输入高电平时三极管保持关断状态；R4是为了保证没有IN输入低电平时三极管保持关断状态。
R1和R3是基极电流限流用。
1.3 实用的NPN型开关原理图2（消特基二极管钳位）：解释：由于消特基二极管Vf为0.2至0.4V比Vbe小，所以当晶体管导通后大部分的基极电流是从二极管然后通过三极管到地的，这样流到三极管基极的电流就很小，积累起来的电荷也少，当晶体管关断（IN信号突然发生跳变）时需要卸放的电荷少，关断自然就快。
1.4 实际电路设计在实际电路设计中需要考虑三极管Vceo,Vcbo等满足耐压，三极管满足集电极功耗；通过负载电流和hfe （取三极管最小hfe来计算）计算基极电阻（要为基极电流留0.5至1倍的余量）。
注意消特基二极管反向耐压。
主电路电气原理图主控制板电器原理图逆变触发电路图脉冲及时序
逆变触发电路图：脉冲及时序板原理图：IGBT逆变电焊机工作原理及输出特性本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
DC/AC逆变器的制作-------------------------------------------------------------------------------- 江苏电子网QQ:99296827这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）图3这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图4所示。
各类整流电路图及工作原理
桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压。
在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
各种电源滤波电路图及工作原理

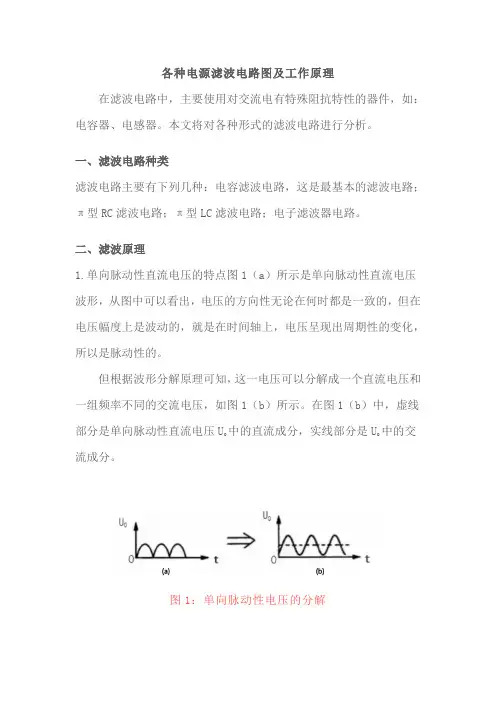

各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。
本文将对各种形式的滤波电路进行分析。
一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。
二、滤波原理1.单向脉动性直流电压的特点图1（a）所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。
但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1（b）所示。
在图1（b）中，虚线部分是单向脉动性直流电压U o中的直流成分，实线部分是U o中的交流成分。
图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。
在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。
图2所示是电容滤波原理图。
图2（a）为整流电路的输出电路。
交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo图2（b）为电容滤波电路。
由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载R L上。
对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载R L。
这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。
滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载R L上的交流成分越小，滤波效果就越好。
图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。
由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R L上。
对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到负载R L。
各种电源滤波电路图及工作原理
各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。
本文将对各种形式的滤波电路进行分析。
一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；兀型RC滤波电路；H型LC滤波电路；电子滤波器电路。
二、滤波原理1•单向脉动性直流电压的特点图1(R所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。
但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1 (b)所示。
在图1 (b)中，虚线部分是单向脉动性直流电压U。
中的直流成分，实线部分是U。
中的交流成分。
图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。
在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。
图2所示是电容滤波原理图。
图2 (a)为整流电路的输岀电路。
交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo 图2 (b)为电容滤波电路。
由于电容CI对直流电相当于开路，这样整流电路输出的直流电压不能通过Cl到地，只有加到负载RL上。
对于整流电路输出的交流成分，因Cl 容量较大，容抗较小，交流成分通过Cl流到地端，而不能加到负载R L。
这样，通过电容Cl的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。
滤波电容Cl的容量越大，对交流成分的容抗越小，使残留在负载RL上的交流成分越小，滤波效果就越好。
(a)(b)图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。
由于电感Ll对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R二上。
对于整流电路输出的交流成分，因Ll电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过Cl流到负载Rx这样，通过电感Ll的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

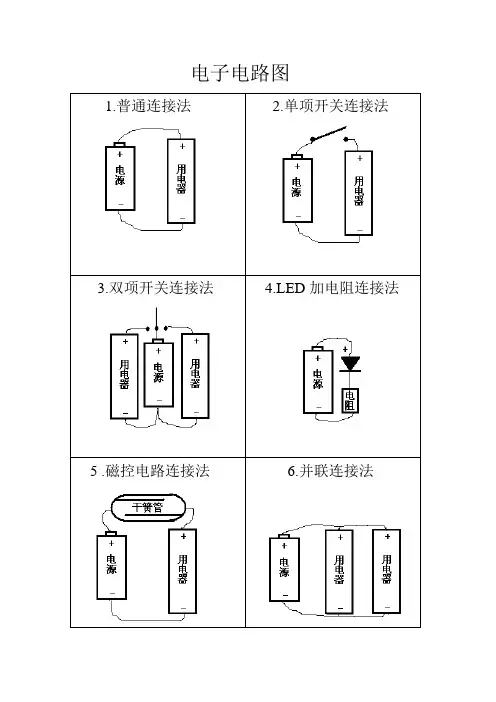

电子电路图
可变电阻是一种可调的电子元件。它是由一个电阻体和一个转动或滑动的调节杆组成。滑动或转动调节杆，便可调节电压，电流的大小了。
29.干电池的工作原理
干电池的原理是一层金属锌片和里面的酸性物质发生化学反应，从而产生电流。
30.锂电池的工作原理
锂离子电池的正极材料是氧化钴锂，负极是碳。锂离子电池的工作原理就是指其充放电原理。当对电池进行充电时，电池的正极上有锂离子生成，生成的锂离子经过电解液运动到负极。而作为负极的碳呈层状结构，它有很多微孔，到达负极的锂离子就嵌入到碳层的微孔中，嵌入的锂离子越多，充电容量越高。同样道理，当对电池进行放电时（即我们使用电池的过程），嵌在负极碳层中的锂离子脱出，又运动回到正极。回到正极的锂离子越多，放电容量越高。我们通常所说的电池容量指的就是放电容量。
PNP的基极B有较小的电流流过，发射极E和集电极C就会有较大的电流流过，这就是PNP三极管放大作用。
16.NPN三极管放大作用
NPN的基极B有较小的电流流过，发射极E和集电极C就会有较大的电流流过，这就是NPN三极管放大作用。
17.电容的工作原理
电容在未充满电时不是导体，在充满电时既可以为导体，也可以为电池。常用的单位有：uf。
21.电动机的工作原理
电动机是把电能转换成机械能的一种电器。它利用通电转子产生磁场，并与外壳上的磁铁产生相互作用转动。后盖上的电刷可以保持转子南北极始终与外壳上的磁铁的南北极相斥，以此转动。
22.干簧管的工作原理
干簧管是一种磁敏的特殊开关。它的两个触点由特殊材料制成，被封装在真空的玻璃管里。只要用磁铁接近它，干簧管两个节点就会吸合在一起，使电路
连通。
23.蜂鸣片的工作原理
蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
电路图详解大全
电路图详解大全用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
电子开关电路图全集
电子开关电路图全集一．自锁式可控硅开关电路图：好下图，电路工作原理如下：IC的信号加至BG1，当A为高电位时，BG 1导通后，PUT约10KHZ频率振荡，所以BG1也随之反复通断。
当BG2截止时，C2通过R8，R9充电。
二．单按钮控制开关:电路由降压整流电路，双稳态触发电路和可控硅控制电路等组成，由一个按扭控制电源的通或断，降压整流电路提供直流电压。
· [图文] 电子定时开关电路图· [图文] 电锁定时自停报信电路图· [图文] 电脑控制风扇电路图· [图文] 电风扇自动控制器· [图文] 长时间高精度定时器· [图文] 长定时自然风电路图· [图文] 暗室定时器· [图文] 自动喷雾控制器· [图文] 延时开关电路· [图文] 延时关灯电路图· [图文] 延时关灯电路· [图文] 无静态耗能延时开关电路图· [图文] 无触点定时器· [图文] 通用定时控制器· [图文] 通断电时间独立可调定时器· [图文] 矿井除尘延时光电控制器电路图 · [图文] 交流触发延时控制电路· [图文] 简单的延时关灯器电路图· [图文] 间歇工作的长时间定时器· [图文] 电饭锅双定时控制器· [图文] 触摸式延时开头电路图· [图文] 长时间可调定时器· [图文] 长时间定时器· [图文] 3分钟到4小时定时器· [组图] 定时再触发发生器· [图文] 电冰箱节电器电路图· [图文] 综合控制器· [图文] 自然风定时发生器· [图文] 自动爆光定时器· [图文] 应用PUT的调压及定时器· [图文] 停电自锁开关· [图文] 随机自然风模拟器· [图文] 数字钟定时控制器· [图文] 食品加工机械定时自动开关电路图 · [图文] 实用吊扇控制器· [图文] 轻触式定时开关电路图· [图文] 模拟自然风电路图· [图文] 模拟自然风电路· [图文] 简易自然风模拟电路· [图文] 简单实用的阵风电路图· [图文] 高性能定时器· [图文] 风速程控器· [图文] 放大机定时器· [图文] 仿真自然风控制器· [图文] 多用途家电定时控制器 · [图文] 多用家电控制器· [图文] 多功能控制器· [图文] 多功能家电插座· [图文] 多功能电子控制器电路图 · [图文] 多功能电路图· [图文] 多功能电风扇控制器 · [图文] 定时开关电路图· [图文] 定时交流开关电路图 · [图文] 调压定时两用器。
开关电源工作原理及电路图
开关电源工作原理及电路图本文开关电源工作原理是电子开关电源工程师全力整理的原理分析，以丰富的开关电源案例分析，介绍单端正激式开关电源，自激式开关电源，推挽式开关电源、降压式开关电源、升压式开关电源和反转式开关电源。
随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
电子节能灯电路图及原理
电子镇流器知识（一）一、电子镇流器知识1、概述：20世纪70年代出现了世界性的能源危机，节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究，随着半导体技术飞速发展，各种高反压功率开关器件不断涌现，为电子镇流器的开发提供了条件，70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。
由于它具有节能等许多优点，引起了全世界的极大关注和兴趣，认为是取代电感镇流器的理想产品，随后一些著名的企业都投入了相当的人力、物力来进行更高一级的研究与开发。
由于微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向发展，许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品，1984年，西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。
随后一些公司相继推出集成电子镇流器，89年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器目前在全世界特别是发达国家已全国推广应用。
我国对电子镇流器的研究开发起步较晚，技术起点低，早期对这一产品的难度和复杂性认识不足，专用半导体器件开发未跟上，产品质量过不了关，而且市场极不规范，大量的低价劣质品被抛向市场，使消费者蒙受损失，严重损害了电子镇流器的形象。
90年代后期，由于生产水平有了迅速发展和提高，从电路设计到了电子器件的配套都进入了较成熟阶段，优质产品进入建筑工程，随着我国绿色照明工程的实施，为电子镇流器推广应用铺平了道路，国产电子镇流器必将迅速赶上国际先进水平，在竞争的国际市场中占有一席之地。
2、电感镇流器和电子镇流器的工作原理：为了使荧光灯正常工作，必须满足三个条件：a、灯丝的预热电流或灯丝电流b、高电压启动c、限制工作电流电子镇流器知识（二）当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。
