5风口风量测试调整记录(一)
通风空调系统调试记录
通风空调系统调试记录Ⅰ基本要求和内容（1）通风、空调系统调试记录包括设备单机试运转及调试和系统无生产负荷下的联合试运转及调试。
（2）设备单机试运转及调试应符合下列规定：1）通风机、空调机组中的风机以及冷却塔中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，电机运行功率符合规定。
连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过80℃。
2）水泵叶轮旋转方向正确，无异常振动和声响，壳体密封处不得渗漏，紧固连接部位无松动，电机运行功率符合规定。
连续运转2h 后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过75℃；无特殊要求时，普通填料泄漏量不应大于60mL／h，机械密封的不应大于5mL／h。
3）冷却塔本体应稳固、无异常振动，噪声符合规定。
试运行不少于2h，应无异常情况。
4）风机、空调机组等设备运行时，产生的噪声不应超过产品性能说明书的规定值。
设备单机试运转情况填写在质控（通）表4.5.6－1上。
5）风机盘管、吊顶式空调器安装前应按规定进行水压试验，试验压力为系统工作压力的1.5倍；风机盘管安装前还应进行单机三速试运转。
水压试验结果及试运转情况应符合设备技术文件规定和设计要求，试验结果填写在质控（通）表4.5.6－2上。
6）现场组装的组合式空调机组应作漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB／T14294的规定。
检测结果填写在质控（通）表4.5.6－3上。
（3）系统无生产负荷的联合试运转及调试应符合下列规定：1）通风与空调系统总风量调试结果与设计风量偏差不应大于10％，各风口或吸风罩的风量与设计风量的允许偏差不应大于15％。
调试结果填写在质控（通）表4.5.6－4上。
2）空调冷（热）水、冷却水总流量测试结果与设计流量偏差不应大于10％，各空调机组的水流量与设计流量的允许偏差不应大于20％，多台冷却塔并联运行时，各塔进、出水量应均匀一致。
1.风口风量测试调整记录(一)
风口名称(送/排/ 风口有 回风等风口)/编号 效面积 /位置(编号、位置 风口形式及 （即测 可按设计图或自命 规格尺寸(mm 试净截 ×mm) 名；位置可用坐标 面 表达,与设计图或 积)(㎡) 测试附图相对应) 排风口 300*250 0.7
设计 值
设计 实测 (或 计算 规范) 值 允许值 (+或-) 5
风口风量测试调整记录(一)
GD3010269-1 单位(子单位)工程名称 凯蓝滨江华府人防地下室防护防化设备安装工程
所属子分部(系统)工程名称/ 防排烟系统 分项(子系统)工程名称 相关的施工部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 人防地下室地下二层 海南伟业建筑工程有限公司 广州科安人防工程设备有限公司 项目负责人 姚进吉 项目负责人 赖宇平
5
-3.12
排风口
300*250
0.7
15.1 14.3 15.6 14.2 15.3 15.1 14.2 15.2 14.2 14.2 14.2 15.5 15 15.6 14.6 14.9 15.1 300*250
0.7
14.6 14.3 15.2 14.3 15.6 14.2 14.9 14.3 15.2 14.3 14.8 14.7 14.7 14.6 15.7 14.6 14.2 14.2
施工执行的技术标准(含企 业的工艺规程、工法等)名 以《人民防空工程防护设备产品质量检验与施工验收标准》 编号RFJ01-2002; 称及编号 与检测(调试)、验收相关 的设计文件(图) /产品技 地下二层人防战时通风平面图 人防风施-04 术文件(图)的名称及编号 测试起止时间: 测试环境: 晴 阴 年 雨 月 温 度: 日 至 ℃ /相对湿度: 风口风速(m/s) 测点代号及其实测值 ① ⑦ ② ⑧ ③ ⑨ ④ ⑩ ⑤ ⑾ ⑥ ⑿ 各测 点的 算术 平均 值 年 月 日 % /其他: 风量(/h) 风量偏差(％) 实测 计算 值(+ 或-) -4.38
防排烟系统联合试运行与调试记录
试运 系统管路中各风阀开至最大～经实测各风口风量值基本相同～相对偏差不超过5%～符合设
行与 计要求和《通风与空调工程施工质量验收规范》,GB50243-2002,之规定。 调试
结论
监理(建设)单位 施工单位
意见: 符合要求 意见: 项目专业工长(施工员): 项目专业监理工程师: 项目专业质量检查员:
联 在防排烟系统联合试运行和调试过程中～对测试楼层及其上下两层的防排烟系统中的排烟风动 口、正压送风系统中的送风口进行联动调试～并对各风口的风速、风量进行测量调整～对正压送
试 风机口的风压进行测量调整。
验
内 容
余
测 楼层 防烟楼梯间(Pa) 前室(合用前室)(Pa) 试
压
1 44 47
2 44 47
试运行及调试日系统名称及编号 PY-2F-1、PY-2F-2、BF-2F-1、BF-2F-2 2011年8月9日 期
联
动 在防排烟系统联合试运行和调试过程中～对测试楼层及其上下两层的防排烟系统中的排烟风试 口、正压送风系统中的送风口进行联动调试～并对各风口的风速、风量进行测量调整～对正压送验 风机口的风压进行测量调整。
防排烟系统联合试运行与调试记录
GB50243-2002 技08-37-1
中原区小岗刘村城中村改造项目B地块4#楼 4#楼防排烟系统 工程名称 子分部工程名称
试运行及调试人湖北晨发消防装饰工程有限公司河南分公司 施工单位 田大军 员
试运行及调试日系统名称及编号 PY-1F-1、PY-1F-2、BF-1F-1、BF-1F-2 年 月 日 期
年 月 日 (公章) 年 月 日 (公章)
郑州市工程质量监督站监制
防排烟系统联合试运行与调试记录

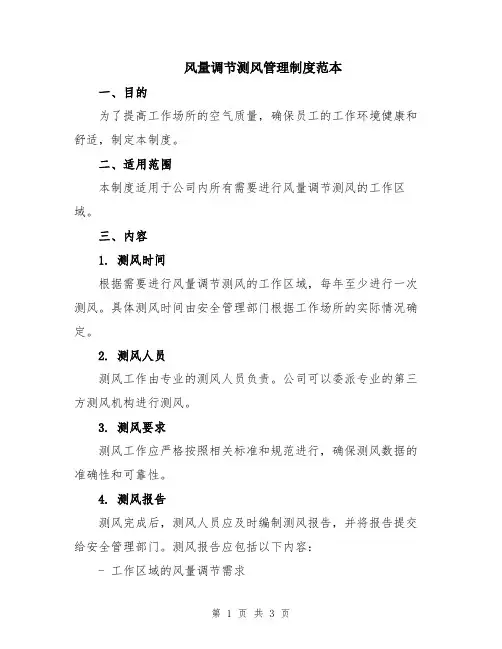

风量调节测风管理制度范本
风量调节测风管理制度范本一、目的为了提高工作场所的空气质量，确保员工的工作环境健康和舒适，制定本制度。
二、适用范围本制度适用于公司内所有需要进行风量调节测风的工作区域。
三、内容1. 测风时间根据需要进行风量调节测风的工作区域，每年至少进行一次测风。
具体测风时间由安全管理部门根据工作场所的实际情况确定。
2. 测风人员测风工作由专业的测风人员负责。
公司可以委派专业的第三方测风机构进行测风。
3. 测风要求测风工作应严格按照相关标准和规范进行，确保测风数据的准确性和可靠性。
4. 测风报告测风完成后，测风人员应及时编制测风报告，并将报告提交给安全管理部门。
测风报告应包括以下内容：- 工作区域的风量调节需求- 实际测得的风速和风量数据- 是否符合相关标准和规范要求- 如有不符合的情况，应说明原因并提出改进方案5. 风量调节根据测风报告中的风量调节需求，安全管理部门应及时采取相应的措施，对工作区域的风量进行调节，确保工作环境的舒适性和健康性。
6. 监督检查安全管理部门应定期对风量调节进行监督检查，确保风量调节的效果符合要求，并及时对存在的问题进行整改。
四、责任1. 安全管理部门负责制定和完善本制度，组织实施风量调节测风工作，并负责对工作区域的风量调节进行监督和检查。
2. 测风人员负责确保测风工作符合相关标准和规范，保证测风数据的准确性和可靠性。
3. 相关部门负责根据测风报告中的风量调节需求，及时采取相应的措施进行风量调节。
五、违纪处罚对于违反本制度的行为，安全管理部门将按照公司相关制度进行处理，包括但不限于口头警告、书面警告、停止工作等。
六、附则本制度的解释权归公司所有，如有需要，可以对本制度进行修改和完善。
修改后的制度经公司相关部门批准后执行，同时通知到相关人员。

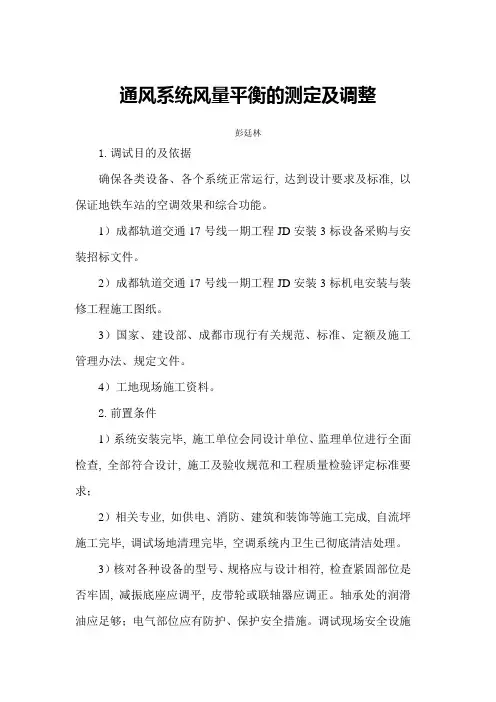

通风系统风量平衡调试方法
通风系统风量平衡的测定及调整彭廷林1.调试目的及依据确保各类设备、各个系统正常运行, 达到设计要求及标准, 以保证地铁车站的空调效果和综合功能。
1）成都轨道交通17号线一期工程JD安装3标设备采购与安装招标文件。
2）成都轨道交通17号线一期工程JD安装3标机电安装与装修工程施工图纸。
3）国家、建设部、成都市现行有关规范、标准、定额及施工管理办法、规定文件。
4）工地现场施工资料。
2.前置条件1）系统安装完毕, 施工单位会同设计单位、监理单位进行全面检查, 全部符合设计, 施工及验收规范和工程质量检验评定标准要求；2）相关专业, 如供电、消防、建筑和装饰等施工完成, 自流坪施工完毕, 调试场地清理完毕, 空调系统内卫生已彻底清洁处理。
3）核对各种设备的型号、规格应与设计相符, 检查紧固部位是否牢固, 减振底座应调平, 皮带轮或联轴器应调正。
轴承处的润滑油应足够；电气部位应有防护、保护安全措施。
调试现场安全设施已准备就绪, 其中防火用品如防烟口罩、应急灯等按要求配备齐全。
4）空调机组、风机、风阀单机单系统调试合格。
5）系统设备的外观和构造没有缺陷。
6）通风管道及设备检查合格。
4.测试人员5、系统风量的测试与平衡调试顺序按区域按系统按房间开始, 逐个调试做好记录。
①按工程实际情况绘制系统单线透视图, 并标明风管尺寸、测点位置以及截面积大小、送(回)风口位置, 同时标明设计风口、风量等参数, 对测点进行编号。
②开启风机进行风量测定与调整, 先测总风量是否满足设计风量要求。
系统总风量以风机的出风量或总风管的风量为准。
③系统风量的测试可用风速仪测量。
用叶轮风速仪测量送回、风口或新风进风风量。
④风口的风量测定。
A 贴近风口格栅, 采用定点测量法, 分取5个测点用叶轮风速仪测出风口处的风速, 计算出其平均值, 再乘以风口净面积即得到风口风量值；也可将风速仪在风口处匀速移动3次以上, 测出各次风速, 取其平均值即为该风口的平均风速, 再乘以风口净面积即得到风口风量值。
工程技术资料检查记录(设备安装)-填写范例
富山工业园综合车场建设项目（第二次）工程技术资料检查记录（设备安装）注：强制性条文（黑体字）及序号带※资料文件为监督必查的重要工程技术资料，其他资料文件为监督抽查。
检查时对符合要求项打√、不符合项打×、无此项打/。
标准依据：一、法规文件1、《建筑法》（国家主席令91号）2、国家《建筑法》（国家主席令91号）；3、建设部《建筑工程施工图设计文件审查暂行办法》（建设［2000］41）；4、建设部《民用建筑工程节能质量监督管理办法》（建质［2006］192号）；5、建设部《房屋建筑工程和市政基础设施工程竣工验收暂行规定》（建建［2000］142号）；6、建设部《城市建设档案管理规定》（第90号令）；7、市建设局《关于规范管理燃气工程的通知》（珠府建［2002］127号）；8、市建设局《关于加强我市管道燃气工程建设管理的通知》（珠建基［2006］145号）；9、市建设局《关于规范珠海市住宅工程竣工验收工作的通知》（珠建建［2004］71号）；10、市建设局《珠海市住宅工程质量分户验收管理规定（试行）》（珠建建［2008］104号）；11、市建设局《关于加强新建住宅水电安装工程使用安全管理的通知》（珠建［2007］138号）；12、市质检站《关于建筑工程竣工验收前应做防水试验的通知》（珠建质检［2008］43号）。
二、国家标准1、《建筑工程施工质量验收统一标准》GB 50300-2001；2、《自动喷水灭火系统施工及验收规范》GB50261-2005；3、《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002；4、《1KV及以下配线工程施工与验收规范》GB 50575-2010；5、《建筑电气工程施工质量验收规》GB 50303-2002；6、《建筑电气照明装置施工与验收规范》GB50617-2010；7、《通风与空调工程施工质量验收规范》GB 50243 2002；8、《气体灭火系统施工及验收规范》GB 50263-97；9、《电梯工程施工质量验收规范》GB50310-2002；10、《智能建筑工程质量验收规范》GB50339-2003；11、《智能建筑》GB 50119-2003；12、《城镇燃气输配工程施工及验收规范》CJJ33-2005；13、《建筑节能施工质量验收规范》GB 50411-2007。
风口风量测试调整记录
风口风量测试调整记录一、前言风口风量是指风口单位时间内通过的空气体积，通常以立方米/小时（m³/h）表示。
风口风量的准确测量对于保证室内空气流通和舒适度至关重要。
因此，在建筑设计和施工过程中，需要对风口进行风量测试和调整，以确保风口风量符合设计要求。
本文将介绍一次风口风量测试和调整的详细记录，以便记录风口风量调整的过程和结果。
二、测试仪器及装置1.风量测试仪器：使用面积流量罩配合数字风量计进行测试。
面积流量罩是一种具有已知面积的罩体，可以放置在风口上方进行风量测试。
2.测试装置：在风口上方安装面积流量罩，并连接数字风量计。
同时，需要设置合适的风速仪和差压仪。
三、测试及调整步骤1.准备工作（1）检查面积流量罩和数字风量计是否正常工作。
（2）将面积流量罩安装在待测风口上方，并确保罩体与风口密封良好，以避免空气泄漏。
（3）将数字风量计与面积流量罩相连，确保连接稳固。
2.测量风口风量（1）开启风口送风，使空气流过面积流量罩。
（2）通过数字风量计测量风口的风速和差压。
（3）根据风速、差压和面积流量罩的面积，计算出风口的风量。
3.风量调整（1）根据测试结果，比较实际测得的风量与设计要求的风量。
（2）如果实际风量超出设计要求，应调整风量调节阀或风机转速，逐步减小风量，直到达到要求的风量。
（3）如果实际风量低于设计要求，应调整风量调节阀或风机转速，逐步增大风量，直到达到要求的风量。
四、测试结果记录根据以上的测试和调整步骤，得到测试结果如下：1.风口名称:XXX风口设计风量:XXXm³/h测量风速:XXXm/s差压:XXXPa测量风量:XXXm³/h2.风口名称:XXX风口设计风量:XXXm³/h测量风速:XXXm/s差压:XXXPa测量风量:XXXm³/h3....五、调整结果记录根据测试结果，进行调整后的风量记录如下：1.风口名称:XXX风口设计风量:XXXm³/h调整后风速:XXXm/s调整后差压:XXXPa调整后风量:XXXm³/h2.风口名称:XXX风口设计风量:XXXm³/h调整后风速:XXXm/s调整后差压:XXXPa调整后风量:XXXm³/h3....六、结论根据以上的测试和调整过程，可以得出以下结论：1.部分风口的实际风量符合设计要求，无需调整。
系统试运行及调试记录【范本模板】
4、减震装置工作正常。
试运转调试结论
调试合格，符合设计要求．
施工单位
监理（建设）单位
专业工长
专业质量检查员：
项目技术负责人:
监理工程师:
(建设单位项目技术负责人)
通风空调设备单机试运转及调试记录
编号：
单位工程名称
广西康复医疗中心大楼
施工单位
广西建工集团第五建筑工程有限责任公司
3、减震装置工作正常.
4、克体密封处无渗漏．
试运转调试结论
调试合格,符合设计要求。
施工单位
监理(建设)单负责人:
监理工程师:
（建设单位项目技术负责人)
通风空调设备单机试运转及调试记录
编号：
单位工程名称
广西康复医疗中心大楼
施工单位
广西建工集团第五建筑工程有限责任公司
分包单位
3、轴承温升６7℃,符合产品说明书的规定。
试运转调试结论
调试合格，符合设计要求.
施工单位
监理（建设)单位
专业工长
专业质量检查员:
项目技术负责人：
监理工程师：
(建设单位项目技术负责人）
通风空调设备单机试运转及调试记录
编号:
单位工程名称
广西康复医疗中心大楼
施工单位
广西建工集团第五建筑工程有限责任公司
分包单位
分包单位
/
监理（建设)单位
南宁品正建设咨询有限责任公司
设备名称
通风机
型号规格
试运转时间
自2014年6月1２日8时30分至2０14年6月１2日14时0分
试运转过程及各参数记录：
1、该型号各风机叶轮旋转正确，运转平稳，无异常振动与声响,其电机运行功率符合设备技术文件的规定。
通风与空调工程调试方案
目录1．空调水系统工程界面及技术接口 (3)1.1通风空调系统 (3)1.1.1 变风量系统（V A V系统）的调试。
(3)1.1.2 定风量系统 (3)1.1.3 防排烟系统 (3)2. 系统调试方案 (3)2.1 空调水系统 (4)2.1.1 调试机构及人员 (4)2.1.2 调试工具 (4)2.1.3调试前提条件 (4)2.1.4 空调水系统原理介绍 (4)2.1.5 系统调试方法 (5)2.1.5.1 管道检查 (5)2.1.5.3 管道保温 (5)2.1.5.4 管道冲洗 (5)2.1.5.5 单机调试 (6)2.2 变风量系统 (7)2.2.1 调试机构及人员 (7)2.2.2 调试工具 (7)2.2.3 调试前提条件 (8)2.2.5 系统调试方法 (8)2.2.5.1 风管检查 (8)2.2.5.3 风管保温 (9)2.2.5.4 空调柜机的单机调试 (9)2.2.5.5 系统调试 (10)2.2.5.6 定风量系统 (11)2.3 防排烟系统 (12)2.3.1 调试人员 (12)2.3.2 调试工具 (12)2.3.3系统介绍调试前提条件 (12)2.3.4 系统介绍 (12)2.3.5 系统调试方法 (13)3. 调试应急措施及安全措施 (14)3.1 调试应急措施： (14)3.1.1 系统无法灌水 (14)3.1.2 启动后，水泵的出水量不大，水泵噪音过大 (15)3.1.3 系统风量远低于设计风量 (15)3.1.4 某一房间的温度过高 (15)3.2 安全措施： (15)附表1空调设备统计表 (15)附表2 通风空调试车表格 (15)附表3 通风空调调试计划 (16)通风专业调试方案1．空调水系统工程界面及技术接口机电安装单位主要负责空调水系统管道的安装、试压、保温、冲洗等工作。
制冷主机、冷冻水泵、冷却水泵的单机调试由厂完成,机电安装单位予以配合。
冷却塔的单机调试及电动阀门的单体调试由机电安装完成。
通风系统风量测试调整方法
通风系统风量测试调整方法探讨前言：通风系统风量测试，为通风空调工程中的重要环节，本文从测量仪器的选用、风量测量相关参数的确定、到实际测量操作方法等方面进行探讨，具有一定的现场指导作用。
一、适用范围本方案适用于建筑工程通风于空调系统中，使用的金属风管系统的风量检测调整。
二、作业条件及要求1、风机单机试运转合格2、风管系统的严密性和漏风量检测试验合格3、风量检测调试的方法确定，调试方案经过审批三、主要机具1、施工机具：人字木梯、毛刷、红油漆、扳手等2、测量工具：热球风速仪（一般民用建筑选用测定风速范围为10-30m/s的型号）、比托管、倾斜式微压计，监测仪器应在有效校验期内，确保测量有效准确。
四、操作流程及工序绘制系统草图—→确定测试参数—→确定测试位置—→测量孔设置—→现场检测—→与设计要求值比较（确定风量平衡、调整方法）—→调整阀门开启程度—→风量细调符合设计要求—→确定阀门开启程度并标识—→调试报告五、作业方法：1、测试的系统一般包括空调送回风系统、新风系统。
2、测定调整的参数包括：对于一般空调送风系统测试的参数包括，新风量q新、总送风量q总、各支管段的送风量、各风口的送风量，如含回风系统时，还应包括回风量q回等。
3、测试位置的确定确定系统测试位置时，应根据系统的实际情况，参考设计图纸，绘制出系统的单线草图供测试使用，在草图上注明风管尺寸、测试位置、风阀的位置、送（回）风口的位置等，在测定截面处，应说明截面的设计风量、面积。
测试位置的一般选择在气流较均匀的平直管段处，若遇到有三通、弯头、变径等产生涡流的构件时，测定位置与其距离架下图一。
图一测试位置确定方法4、测量孔的设置测试位置处测点的位置和数目，主要根据风管形状而定。
对于矩形风管，应将截面划分为若干相等的小截面，并使各小截面尽可能接近于正方形，测点位于小截面的中心处，小截面的面积不得大于0.05m2。
测试孔设置见图二。
圆形风管应根据管径大小，将截面分成若干个面积相等的同心圆环，每个圆环上测点设4个点，且这4个点必须位于互相垂直的两个直径上，所划分的圆环数目，可按下表一选用。
通风工程检测、调试
2.6、通风工程检测、调试1.应有运转调试方案，内容包括调试目的要求，时间进度计划、调试项目，程序和采取的方法等；2.按运转调试方案，准备好仪表和工具及调试记录表格，3.熟悉通风系统的全部资料，计算的状态参数，领会设计意图，掌握风管系统、电系统的工作原理；4.风道系统的调节阀、防火阀、排烟阀、送风口和回风口内的阀板、叶片应在开启的工作态位置。
5.通风系统风量调试之前，先应对风机单机试运转，设计完好符合设计要求后，方可进行调试工作。
调试工艺程序：⑴绘制通风空调系统的透视示意图。
⑵备好调试所需的仪器仪表和必须工具，消除缺陷明细表中的各种毛病。
电源准备就绪后即可按计划进行运转和调试。
2.通风空调系统运转前的检查⑴核对通风机、电动机的型号、规格是否与设计相符。
⑵检查地脚螺栓是否拧紧、减振台座是否平，皮带轮或联轴器是否找正。
⑶检查轴承处是否有足够的润滑油，加注润滑油的种类和数量应符合设备技术文件的规定。
⑷检查电动机及有接地要求的风机、风管接地线连接是否可靠。
⑸检查风机调节阀门，开启应灵活、定位装置可靠。
⑹风机启动可连续运转，运转应不少于2小时。
3.通风系统的风量测定与调整⑴按工程实际情况，绘制系统单线透视图、应标明风管尺寸，测点截面位置，送（回）风口的位置，同时标明设计风量、风速、截面面积及风口外框面积。
⑵开风机之前，风道和风口本身的调节阀门，放在全开的位置，三通阀门放在中间位置，空气处理室中的各种调节门也应放在实际运行的位置。
⑶开启风机进行风量测定与调整，先粗测总风量是否满足设计风量要求，做到心中有数，有利于下步调试工作。
⑷系统风量测定与调整，干管和支管的风量可用皮托管、微压计仪器进行测试。
对送、回风系统调整采用“流量等比分配法”或“基准风口调整法”等，从系统的最远最不利的环路开始，逐步调向通风机。
⑸风口风量测试可用热电风速仪、叶轮风速仪或转杯风速仪，作定点法或匀速移动法测出平均风速，计算出风量，测试次数不少于3—5次⑹系统风量调整平行后，应达到：①风口的风量、新风量、排风量，回风量的实测值与设计的风量的允许值不大于10%。
空调通风工程系统调试质量标准及检验方法
空调通风工程系统调试质量标准及检验方法
1检查数量：
主控项目
1）表5.27.17第1项：全数检查。
2）表5.27.17第2项：通风机、空调机组单机试运转及调试按风机数量抽查10%,且不得少于1台；水泵单机、冷却塔单机、制冷机组单机试运转及调试全数检查；电控防、排烟阀的动作试验，按系统中风阀的数量抽查20%,且不得少于5件。
3）表5.27.17第3项：系统风量的调试、空调水系统的总流量测试和空调温度、湿度测量，按系统数量抽查10%,且不得少于1个系统。
防、排系统调试，按总数抽查10%,且不得少于2个楼层。
净化空调系统的调试，调试记录全数检查，测点抽查5%,且不得少于1点。
一般项目
4）表5.27.17第1项：水泵运行和风机、空调机组、风冷热泵等设备运行，抽查20%,且不得少于1台；风机盘管机组的三速、温控开关，抽查10%,且不得少于5台。
5）表5.27.17第2项：按系统数量抽查10%,且不得少于1个系统或1间。
6）表5.27.17第3项：按系统数量抽查10%,且不得少于1个系统或1间。
其中工程的控制和监测元件和执行机构，按系统或监测系统总数抽查30%,且不得少于1个系统。
2质量标准和检验方法：。
【专业知识】通风、空调系统调试记录
【专业知识】通风、空调系统调试记录Ⅰ基本要求和内容（1）通风、空调系统调试记录包括设备单机试运转及调试和系统无生产负荷下的联合试运转及调试。
（2）设备单机试运转及调试应符合下列规定：1）通风机、空调机组中的风机以及冷却塔中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，电机运行功率符合规定。
连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过80℃。
2）水泵叶轮旋转方向正确，无异常振动和声响，壳体密封处不得渗漏，紧固连接部位无松动，电机运行功率符合规定。
连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过75℃；无特殊要求时，普通填料泄漏量不应大于60mL／h，机械密封的不应大于5mL／h。
3）冷却塔本体应稳固、无异常振动，噪声符合规定。
试运行不少于2h，应无异常情况。
4）风机、空调机组等设备运行时，产生的噪声不应超过产品性能说明书的规定值。
设备单机试运转情况填写记录表。
5）风机盘管、吊顶式空调器安装前应按规定进行水压试验，试验压力为系统工作压力的1.5倍；风机盘管安装前还应进行单机三速试运转。
水压试验结果及试运转情况应符合设备技术文件规定和设计要求，试验结果填写记录表。
6）现场组装的组合式空调机组应作漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB／T14294的规定。
检测结果填写记录表。
（3）系统无生产负荷的联合试运转及调试应符合下列规定：1）通风与空调系统总风量调试结果与设计风量偏差不应大于10％，各风口或吸风罩的风量与设计风量的允许偏差不应大于15％。
调试结果填写记录表。
2）空调冷（热）水、冷却水总流量测试结果与设计流量偏差不应大于10％，各空调机组的水流量与设计流量的允许偏差不应大于20％，多台冷却塔并联运行时，各塔进、出水量应均匀一致。
调试结果填写记录表。
3）舒适空调房间室内的温度、相对湿度应符合设计要求，当测试季节满足不了测试要求时，应注明情况；恒温、恒湿房间室内空气温度、相对湿度及波动范围应符合设计规定；空调房间室内的噪声应符合设计规定。
风口风量测试调整记录
达,
风口形式及 规格尺寸 (mm×mm)
新风处理机组 X-1-1 风口1#
1000×250
温 度:
25
℃ /相对湿度:
60 % /其他:
风口有 效
风口风速(m/s)
面积 （即 测试净 截 面积)
测点代号及其实测值 ①②③④⑤⑥ ⑦⑧⑨⑩
各测 点
的算 术
平均
设计 值
实测 计算
值
4.44 4.46 4.45 4.43 4.43 0.25
符合设计要求和《通风与空调工程施工质量验收规范》（ GB50243-2002）的规定
项目专业质量检查员(签名):
年月日
监理(建设)单位
验收结论
专业监理工程师（签名）：
(建设单位项目专业技术负责人签名):
注:本《记录(一)、(二)》配套使用，《记录(二)》为《记录(一)》的附表。
年月日
赵阳 赵阳
风量偏差(％) 实测 计 算值 (+或) -0.1 -0.1 +3.5 0 -0.37
等)，程序，过程状 页)
2002）的规定 月日
月日
4.44 4000 3996
风量偏差(％)
设计 (或 规范) 允 许值
实测 计 算值 (+或)
±15 -0.1
新风处理机组 X-1-1 风口2#
700×250
6.33 6.32 6.34 6.36 6.34 0.175
6.34 4000 3994 ±15 -0.1
新风处理机组 X-1-1 风口3#
600×250
22.14 4000 3985 ±15 -0.37
测试调整方法(含测试仪器的名称、型号规格、精度，测点位置及其代号，调整部位及方法等)，程序，过程状 态参数(读数)，统计计算的公式、数值及结果等的测试调整说明(示图、照片)和备注(可附页)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计 值
设计 实测 (或 实测 计 计算 规范) 算值 允 值 (+或许值 ) (+或-) 5100 1756
30.53 51000 52756
排烟风机7/一分区
800*600
0.48
28.3 29.8 29.3 30.3 31.2 32.1 29.9 31.5 30.6 31.1
温 27 ℃ /相对湿度: 53 度: 风口名称(送/排/ 风口有 风口风速(m/s) 回风等风口)/编号 效 测点代号及其实测值 /位置(编号、位置 风口形式及 面积 可按设计图或自命 规格尺寸 （即 ① ② ③ ④ ⑤ ⑥ 名；位置可用座标 (mm×mm) 测试净 表达,与设计图或 截面 ⑦ ⑧ ⑨ ⑩ 测试附图相对应) 积)(㎡) 测试环境: □睛/ □阴/ □雨 排烟风机8/一分区 800*600 年 同意验收 月 日
监理(建设） 单位验收结论
专业监理工程师（签名）： (建设单位项目专业技术负责人签名):
年
月
日
注:本《记录(一)、(二)》配套使用，《记录(二)》为《记录(一)》的附表。
30.41 51000 52548
5100
1548
排烟风机6/二分区
800*600
0.48
29.1 29.5 31.3 31.6 31.2 31.2 30.1 31.5 30.6 29.8
30.59 51000 52860
5100
1860
排烟风机5/二分区
800*600
0.48
27.3 27.9 28.3 29.1 29.1 29.6 28.9 29.3 28.7 28.1
28.63 48000 49473
4800
1473
测试调整方法(含测试仪器的名称、型号规格、精度，测点位置及其代号，调整部位及方法等)，程序，过程 状 态参数(读数)，统计计算的公式、数值及结果等的测试调整说明(示图、照片)和备注(可附页): 使用标智GM816A数字风速仪风速仪测量
专业工长(施工员)(签名) 专业承包安装单 位检查评定结果 项目专业质量检查员(签名):
风口风量测试调整记录(一)
GD3010269-1 单位(子单位)工程名称 xxxx
所属子分部(系统)工程名称 通风与空调/风口风量测试 /分项(子系统)工程名称 相关的施工部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 施工执行的技术标准(含企 业的工艺规程、工法等)名 通风与空调工程施工质量验收规范 GB50243-2002 称及编号 与检测(调试)、验收相关 通 施TS-05 的设计文件(图) /产品技 (-5.800标高)处车库通风平面图 术文件(图)的名称及编号 测试起止时间: 年 月 日 至 年 月 日 % /其它: 风量(/h) 各测 点 的算 术 平均 值 风量偏差(％) 一层第一、第二防火分区 xxxx 项目负责人 xxx 项目负责人
