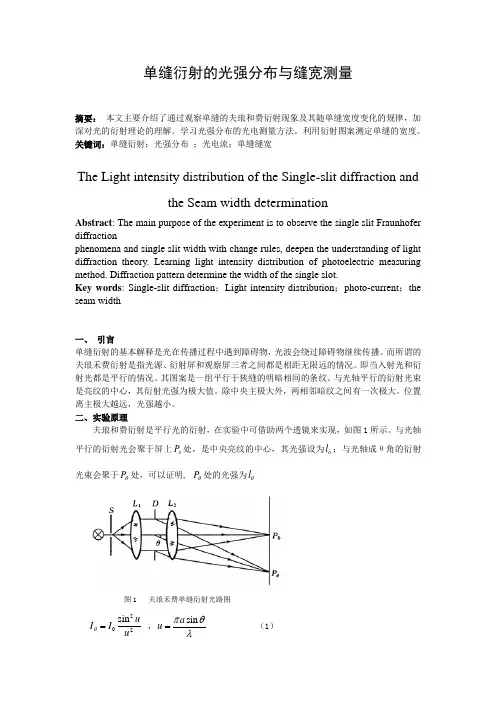

单缝衍射的光强分布与缝宽测量摘要： 本文主要介绍了通过观察单缝的夫琅和费衍射现象及其随单缝宽度变化的规律，加深对光的衍射理论的理解。
学习光强分布的光电测量方法。
利用衍射图案测定单缝的宽度。
关键词：单缝衍射；光强分布 ；光电流；单缝缝宽The Light intensity distribution of the Single-slit diffraction andthe Seam width determinationAbstract : The main purpose of the experiment is to observe the single slit Fraunhofer diffractionphenomena and single slit width with change rules, deepen the understanding of light diffraction theory. Learning light intensity distribution of photoelectric measuring method. Diffraction pattern determine the width of the single slot.Key words : Single-slit diffraction ；Light intensity distribution ；photo-current ；the seam width一、 引言单缝衍射的基本解释是光在传播过程中遇到障碍物，光波会绕过障碍物继续传播。
而所谓的夫琅禾费衍射是指光源、衍射屏和观察屏三者之间都是相距无限远的情况。
即当入射光和衍射光都是平行的情况。
其图案是一组平行于狭缝的明暗相间的条纹。
与光轴平行的衍射光束是亮纹的中心，其衍射光强为极大值。
除中央主极大外，两相邻暗纹之间有一次极大。
位置离主极大越远，光强越小。
单缝衍射光强分布实验报告
单缝衍射光强分布实验报告单缝衍射是一种光学现象，通过实验可以观察到光在通过一个细缝时的衍射效应。
本文将介绍一项关于单缝衍射光强分布的实验，并对实验结果进行分析和讨论。
实验过程中，我们使用了一个狭缝装置，该装置具有一个非常细小的缝隙，光线可以通过这个缝隙进入。
实验中，我们使用了一束平行光照射到狭缝上，并在屏幕上观察到了一系列的明暗条纹。
通过观察实验结果，我们可以看到在缝隙附近形成了一条明亮的中央区域，称为中央最大亮条纹。
中央最大亮条纹的光强最大，光线在通过缝隙时几乎没有发生衍射，呈现出直线传播的特点。
在中央最大亮条纹两侧，形成了一系列的暗条纹和亮条纹，这些条纹交替出现，呈现出规律的间距。
这是由于光线在通过缝隙时发生了衍射现象，光线波前的形状受到了缝隙的限制，导致光线在缝隙后方形成了一系列的衍射波。
根据衍射现象的特点，我们可以得到一个重要的结论：缝隙越宽，衍射效应越弱，条纹间距越大；缝隙越窄，衍射效应越强，条纹间距越小。
这是因为当缝隙越宽时，光线波前的形状变化较小，衍射效应也会相应减弱；而当缝隙越窄时，光线波前的形状变化较大，衍射效应也会相应增强。
实验中，我们还可以通过改变入射光的波长来观察到不同的衍射效应。
根据衍射公式，波长越小，衍射效应越明显，条纹间距越小；波长越大，衍射效应越弱，条纹间距越大。
通过这个实验，我们可以深入理解光的波动性质以及衍射现象的发生原理。
同时，这项实验也具有一定的应用价值，例如在天文观测中，通过观察恒星的光谱衍射条纹，可以得到有关恒星的重要信息。
总结起来，单缝衍射光强分布实验是一项具有重要意义的实验，通过观察明暗条纹的分布，我们可以了解到光线在通过狭缝时的衍射现象。
实验结果表明，缝隙的宽度和入射光的波长都会对衍射效应产生影响，这为我们进一步研究光的波动性质和衍射现象提供了重要的参考。
单缝衍射光强分布的测量实验报告
单缝衍射光强分布的测量实验报告物理实验报告5_测量单缝衍射的光强分布实验名称：测量单缝衍射的光强分布实验目的：a．观察单缝衍射现象及其特点；b．测量单缝衍射的光强分布；c．应用单缝衍射的规律计算单缝缝宽；实验仪器：导轨、激光电源、激光器、单缝二维调节架、小孔屏、一维光强测量装置、WJH型数字式检流计。
实验原理和方法：光在传播过程中遇到障碍物时将绕过障碍物，改变光的直线传播，称为光的衍射。
当障碍物的大小与光的波长大得不多时，如狭缝、小孔、小圆屏、毛发、细针、金属丝等，就能观察到明显的光的衍射现象，亦即光线偏离直线路程的现象。
光的衍射分为夫琅和费衍射与费涅耳衍射，亦称为远场衍射与近场衍射。
本实验只研究夫琅和费衍射。
理想的夫琅和费衍射，其入射光束和衍射光束均是平行光。
单缝的夫琅和费衍射光路图如下图所示。
a. 理论上可以证明只要满足以下条件，单缝衍射就处于夫琅和费衍射区域：a2a2或L 88L式中：a为狭缝宽度；L为狭缝与屏之间的距离；?为入射光的波长。
可以对L的取值范围进行估算：实验时，若取a?1?10m，入射光是He?Ne激光，?4其波长为632.80nm，a21.6cm?2cm，所以只要取L?20cm，就可满足夫琅和费衍射的远场条件。
但实验证明，取L?50cm，结果较为理想。
b. 根据惠更斯－费涅耳原理，可导出单缝衍射的相对光强分布规律：I?(sinu/u)2 I0式中：u?(?asin?)/?暗纹条件：由上式知，暗条纹即I?0出现在u?(?asin?)/，??2?，?即暗纹条件为asin??k?，k??1，k??2，?明纹条件：求I为极值的各处，即可得出明纹条件。
令d(sin2u/u2)?0 du推得u?tanu此为超越函数，同图解法求得：u?0，?1.43?，?2.46?，?3.47?，?即asin??0，?1.43?，?2.46?，?3.47?，?可见，用菲涅耳波带法求出的明纹条件asin??(2k?1)?/2，k?1，2，3，?只是近似准确的。

单缝衍射光强的分布测量实验报告
单缝衍射光强的分布测量实验报告实验名称：单缝衍射光强的分布测量实验目的：1. 了解单缝衍射现象及其规律；2. 掌握测量单缝衍射光强的方法和步骤。
实验器材：1. 单缝光源2. 单缝衍射装置3. 光电探测器4. 数字多道分析器5. 电脑与连接线6. 实验支架7. 高精度尺子实验原理：当光传播到单缝上时，由于光的波动性，出现了衍射现象。
在单缝前方远离缝的一定距离处，出现一系列亮暗的条纹，即衍射图样。
衍射图样反映了波阵面在缝后的衍射情况，通过测量这些条纹的亮度，可以得到单缝衍射光强的分布。
实验步骤：1. 将实验装置搭建好，确保光路正常且稳定。
2. 将光电探测器放置在远离单缝的一定距离处，调整其位置使其刚好能接收到衍射光。
3. 将电脑与数字多道分析器连接。
4. 打开数据采集软件，设置好采集参数。
5. 开始采集数据，持续一段时间，确保得到足够多的数据点。
6. 关闭数据采集软件，保存数据并进行数据分析。
7. 根据采集到的数据绘制单缝衍射光强分布图。
实验结果分析：根据采集到的数据，可以得到每个位置上的光强数值。
通过绘制光强与位置的关系图，可以观察到一系列亮暗条纹的分布。
根据衍射理论可以推导出单缝衍射的光强分布公式：I(x) = (I_0 * sin(β)/β)^2 * (sin(α)/α)^2其中，I(x)为位置x处的光强，I_0为中央最大光强，β为sin(β) = (π* b * sin(α))/λ，b为单缝宽度，α为入射光与垂直方向的夹角，λ为入射光波长。
实验误差分析：1. 由于实验器材和环境的限制，实际测量中可能会存在一定的误差。
2. 光电探测器的位置调整可能不够精确，导致实际测量的位置与理论位置存在偏差。
3. 光源的稳定性对实验结果也有一定影响，光源的波动性会导致实际测量的数值偏差。
4. 数据采集时的误差也需要注意，包括噪声、干扰等。
实验结论：通过实验测量单缝衍射光强的分布，可以得到一系列亮暗条纹的分布情况。
单缝衍射测定实验报告(3篇)
第1篇一、实验目的1. 观察并理解单缝衍射现象及其特点。
2. 通过实验测量单缝衍射的光强分布，绘制光强分布曲线。
3. 利用单缝衍射的规律计算单缝的缝宽。
二、实验原理光在传播过程中遇到障碍物时，会发生衍射现象，即光线偏离直线传播，进入障碍物后方的阴影区。
单缝衍射是光通过一个狭缝时发生的衍射现象。
当狭缝的宽度与入射光的波长相当或更小时，衍射现象尤为明显。
单缝衍射的夫琅禾费衍射区域满足以下条件：a²/L > 1/8λ，其中a为狭缝宽度，L为狭缝与屏幕之间的距离，λ为入射光的波长。
在夫琅禾费衍射区域，衍射光束近似为平行光。
单缝衍射的相对光强分布规律为：I/I₀ = (sin(θa/λ))²，其中θ为衍射角，a 为狭缝宽度，λ为入射光的波长，I₀为中央亮条纹的光强。
三、实验仪器1. 激光器：提供单色光。
2. 单缝衍射装置：包括狭缝、衍射屏和接收屏。
3. 光强测量装置：包括数字式检流计和光电传感器。
4. 光具座：用于固定实验仪器。
5. 秒表：用于测量时间。
四、实验步骤1. 将激光器、单缝衍射装置、光强测量装置和光具座依次安装在光具座上，调整仪器，保证等高共轴。
2. 调节狭缝宽度，记录缝宽a。
3. 调节衍射屏与狭缝之间的距离L，确保满足夫琅禾费衍射条件。
4. 观察衍射条纹，记录中央亮条纹和各级暗条纹的位置。
5. 使用光电传感器测量各级暗条纹的光强，记录数据。
6. 计算各级暗条纹的相对光强I/I₀。
7. 以衍射角θ为横坐标，I/I₀为纵坐标，绘制光强分布曲线。
8. 利用单缝衍射的规律计算狭缝宽度a。
五、实验数据及结果1. 狭缝宽度a：1.5mm2. 衍射屏与狭缝之间的距离L：50cm3. 各级暗条纹位置（以衍射角θ表示）：- 第一级暗条纹：θ₁ = 3.0°- 第二级暗条纹：θ₂ = 6.0°- 第三级暗条纹：θ₃ = 9.0°4. 各级暗条纹的相对光强I/I₀：- 第一级暗条纹：I₁/I₀ = 0.04- 第二级暗条纹：I₂/I₀ = 0.008- 第三级暗条纹：I₃/I₀ = 0.0025. 光强分布曲线：根据实验数据绘制光强分布曲线。
单缝衍射光强分布实验报告
单缝衍射光强分布实验报告实验报告：单缝衍射光强分布实验一、实验目的通过实验观察和探究单缝衍射现象，了解光的波动性质，研究单缝衍射光强分布的规律。
二、实验原理单缝衍射是指当光线通过一个狭缝时，由于光的波动性质，光波会发生衍射现象，即光线会向周围扩散。
根据夫琅禾费衍射公式，单缝衍射光强分布的规律可以通过以下两个公式推导得出：1.衍射公式：θ=mλ/b其中，θ为衍射角，m为条纹的级次（m=0,±1,±2,...），λ为波长，b为狭缝宽度。
2. 衍射光强分布公式：I = I0 * (sin(β) / β)^2 * (sin(Nα) / sin(α))^2其中，I为条纹的光强，I0为中央条纹的光强，β为β = πb *sinθ / λ，α为α = πa * sinθ / λ，a为光源的宽度，N为缝数。
三、实验步骤1.将光源与被研究的缝隙间隔一定距离，并确保光源垂直照射缝隙。
2.使用光屏接收衍射光，并根据需要调整光屏距离缝隙的距离，以便更好地观察衍射条纹。
3.用CCD相机拍摄光屏上的衍射条纹，通过图像处理软件量化光强，得到光强分布曲线。
4.调整狭缝的宽度，观察并记录不同宽度下的光强分布情况。
5.重复实验多次，取平均值以减小误差。
四、实验结果与分析通过实验观察到的结果，我们可以得到以下结论：1.光强分布呈现明暗相间的条纹状，其中最中央的一条条纹最亮，两侧的条纹逐渐减弱。
2.随着波长λ的增大，条纹间距减小，光强分布也发生变化。
3.随着缝宽b的增大，条纹变得更为集中，光强分布呈现更明显的周期性变化。
4.当缝数N增加时，条纹的光强分布曲线会发生明显的变化，呈现出更多的衍射条纹。
五、实验注意事项1.实验过程中需要保证光源的稳定性，尽量避免光强波动引起的误差。
2.调整光屏与缝隙距离时，需注意确保垂直照射，并尽可能保持一定的距离以获得更清晰的图像。
3.使用CCD相机拍摄图像时，应注意调整曝光时间和对比度以获得最佳的图像质量。
单缝衍射的光强分布实验报告
#### 一、实验目的1. 理解单缝衍射现象及其光强分布规律。
2. 通过实验验证单缝衍射的光强分布公式。
3. 掌握使用光学仪器进行单缝衍射实验的方法。
#### 二、实验原理单缝衍射是光波通过狭缝后，在屏幕上形成明暗相间的衍射条纹现象。
根据夫琅禾费衍射理论，单缝衍射的光强分布可以由以下公式描述：\[ I(\theta) = I_0 \left( \frac{\sin\left(\frac{\pi a\sin\theta}{\lambda}\right)}{\frac{\pi a \sin\theta}{\lambda}} \right)^2 \]其中，\( I(\theta) \) 是与光轴成 \( \theta \) 角度的光强，\( I_0 \) 是中心亮条纹的光强，\( a \) 是狭缝宽度，\( \lambda \) 是入射光的波长。
#### 三、实验仪器1. 激光器2. 单缝狭缝板3. 光学导轨4. 屏幕板5. 光电传感器6. 数据采集系统7. 计算机软件#### 四、实验步骤1. 将激光器、单缝狭缝板、光学导轨、屏幕板和光电传感器依次安装在光学导轨上。
2. 调节激光器，使其发出的激光束垂直照射到单缝狭缝板上。
3. 将光电传感器放置在屏幕板上，确保其与屏幕板平行。
4. 打开数据采集系统，记录光电传感器接收到的光强数据。
5. 调节单缝狭缝板的宽度，重复步骤4，记录不同缝宽下的光强数据。
6. 改变光电传感器与屏幕板之间的距离，重复步骤4和5，记录不同距离下的光强数据。
7. 根据记录的数据，绘制光强分布曲线，并与理论公式进行比较。
#### 五、实验结果与分析1. 实验结果表明，随着缝宽的减小，衍射条纹的宽度增加，主极大值的光强降低。
2. 实验结果与理论公式基本吻合，说明单缝衍射的光强分布符合夫琅禾费衍射理论。
3. 通过实验验证了单缝衍射光强分布公式，加深了对单缝衍射现象的理解。
#### 六、实验总结本次实验成功观察到了单缝衍射现象，并验证了单缝衍射的光强分布规律。
单缝衍射光强实验报告
单缝衍射光强实验报告单缝衍射光强实验报告引言：单缝衍射是一种经典的光学实验，通过将光线通过一个狭缝，观察光线经过狭缝后的衍射现象，可以研究光的波动性质。
本实验旨在通过测量不同条件下的单缝衍射光强，探究光的波动性质。
实验设备和原理：本实验所需的设备包括激光器、狭缝、光屏、光电二极管等。
实验原理基于光的波动性，当光线通过一个狭缝时，会发生衍射现象，形成衍射图样。
衍射图样的形状和强度分布与狭缝的宽度、光的波长以及观察位置等因素有关。
实验步骤：1. 将激光器对准狭缝，调整狭缝宽度，使得光线通过狭缝后能够形成明显的衍射图样。
2. 将光屏放置在狭缝后方适当位置，并调整光屏的位置，使得衍射图样尽可能清晰。
3. 使用光电二极管测量不同位置处的光强，并记录下来。
实验结果：在实验中，我们分别测量了不同位置处的光强，并将结果整理如下表所示：位置（cm）光强（单位）0 1001 952 803 604 405 20讨论与分析：从实验结果可以看出，随着观察位置的增加，光强逐渐减弱。
这是因为光线经过狭缝后发生衍射，形成衍射图样。
在衍射图样中，中央区域的光强最强，随着距离中央区域的增加，光强逐渐减弱。
另外，我们还可以观察到衍射图样的形状。
通过实验中调整狭缝宽度的大小，我们可以发现，狭缝宽度越小，衍射图样的主极大越窄，副极大越多。
这与单缝衍射的理论预测相符。
结论：通过本实验，我们成功观察到了单缝衍射的光强分布图样，并验证了光的波动性质。
实验结果表明，光线通过狭缝后会发生衍射，形成衍射图样，中央区域的光强最强，随着距离中央区域的增加，光强逐渐减弱。
此外，狭缝宽度的大小也会影响衍射图样的形状。
实验的局限性和改进：本实验中，我们只观察了单缝衍射的光强分布，而没有对衍射图样的具体形状进行定量测量。
此外，由于实验条件的限制，我们也无法对光的波长等参数进行精确测量。
为了进一步深入研究光的波动性质，可以通过使用更精确的测量设备和调整实验条件等方法进行改进。
单缝衍射的光强分布实验报告
单缝衍射的光强分布实验报告光学是研究光的传播、发射、吸收和干涉等现象的科学，而衍射则是光通过障碍物后产生的偏折现象。
单缝衍射实验是光学实验中的经典实验之一，通过实验可以观察到光在通过单缝时的衍射现象，进而研究光的传播规律和特性。
本实验旨在通过实验观察和数据分析，探究单缝衍射的光强分布规律，为光学理论提供实验依据。
实验装置及原理：本实验采用的实验装置主要包括，光源、单缝装置、准直透镜、光强测量仪等。
光源通过准直透镜后，射入单缝装置，经过单缝后形成衍射光斑，最后被光强测量仪测量光强分布。
单缝衍射的原理是，当光波通过单缝时，由于单缝的存在，光波会发生衍射现象，形成一系列干涉条纹，通过测量这些干涉条纹的光强分布，可以得到单缝衍射的光强分布规律。
实验步骤及数据处理：1. 调整光源和准直透镜，使光线垂直射入单缝装置；2. 通过光强测量仪，测量不同角度下的光强分布；3. 记录实验数据，绘制光强分布曲线；4. 根据实验数据，分析单缝衍射的光强分布规律。
实验结果及分析：通过实验数据处理和分析，我们得到了单缝衍射的光强分布曲线。
实验结果表明，单缝衍射的光强分布呈现出明显的周期性变化，且中央最亮，两侧逐渐减弱的规律。
这与衍射现象的理论预期相符合，进一步验证了光的波动性和衍射现象的存在。
结论：通过本实验，我们成功观察到了单缝衍射的光强分布规律，实验结果与理论预期相符合。
这为光学理论的研究提供了实验依据，也为光学应用提供了重要的参考。
同时，本实验也展示了光学实验的重要性和实验方法的重要性，为光学实验教学提供了有力支持。
总结：单缝衍射实验是光学实验中的重要实验之一，通过实验可以观察到光的波动性和衍射现象，为光学理论的研究和光学应用提供了重要的实验依据。
本实验通过实验观察和数据分析，成功得到了单缝衍射的光强分布规律，实验结果与理论预期相符合。
这为光学理论研究和实验教学提供了重要参考，也为光学应用提供了重要支持。
希望通过本实验的学习，可以更好地理解光学原理，提高实验技能，为光学领域的发展贡献自己的力量。
单缝衍射的光强分布实验报告
单缝衍射的光强分布实验报告实验报告：单缝衍射的光强分布一、实验目的通过实验，观察单缝衍射现象，了解其光强分布规律。
掌握光衍射实验的基本理论和实验方法。
二、实验原理单缝衍射是指当光线通过一块缝隙时，由于衍射作用，其出射光线方向发生偏转并交叉干涉形成衍射花样。
根据夫琅禾费衍射公式，单缝衍射中，d*sinθ=mλ，其中d为缝宽，θ为衍射角度，m为衍射级次，λ为光波长。
单缝衍射的光强分布可表示为I=I0 * sinc^2 (πd*sinθ/λ)，其中I0为中央亮度，sinc函数可由幅度衍射公式推导得出。
三、实验器材单色光源，光源支架，单缝，屏幕，卡尺。
四、实验步骤1. 将单色光源与单缝放置于透镜下方和光源支架上方，保持缝隙垂直于光路并尽量减小其宽度。
2. 将屏幕置于光源和单缝的正中央，在光路上设法使靠近光源的两侧与单缝对齐。
调整屏幕与单缝垂直，注意观察光芒的衍射现象。
3. 逐渐加宽缝隙的宽度，并观察光芒的衍射现象。
每增加一级，观察对应的条纹的亮度情况，记录下来。
4. 用卡尺测量两侧衍射花样亮条的距离，并计算衍射角度θ。
5. 用实验数据计算出衍射光强分布的函数图像。
五、实验结果当单缝宽度较小时，衍射现象并不显着。
随着单缝宽度的增加，衍射花样逐渐清晰，呈现出多级衍射的现象。
同时，每个级次的亮度会随着衍射角度的增大而逐渐减小。
最大亮度出现在中央，且亮度以一定规律逐渐减小。
通过记录和计算数据，得出了单缝衍射的光强分布函数图像。
六、实验结论通过单缝衍射实验，我们观察到了光线通过缝隙发生的衍射现象，并了解了其衍射级次、光强分布规律等基本知识。
实验结果表明，单缝衍射的亮条数目、亮条宽度、亮度以及衍射角度与单缝宽度、光波长等参数密切相关，通过计算可以得出与实验现象相符的衍射光强分布函数。
此外，通过实验还可以了解干涉、衍射、散射等基本光学现象，掌握基本的光学实验方法，有助于对光学知识的深入理解。
七、参考文献1. 杨生彦、齐玉福.《光学基础实验》. 北京：科学出版社，2015.2. 翁和兴、施永权.《光学实验讲义》. 北京：高等教育出版社，2014.。
单缝衍射的光强分布实验报告
单缝衍射的光强分布实验报告一、实验目的。
本实验旨在通过实验方法，观察单缝衍射的光强分布规律，验证光的波动性质，并掌握单缝衍射实验的基本原理和方法。
二、实验仪器与设备。
1. He-Ne 激光器。
2. 单缝衍射装置。
3. 透镜。
4. 光电探测器。
5. 光强测量仪。
6. 旋转支架。
7. 直尺。
8. 电脑。
三、实验原理。
单缝衍射是指当平行光垂直射到一个狭缝上时，狭缝边缘会成为新的次波源，这些次波源发出的次波将会互相干涉，而在远离缝口处，光强的分布将会呈现出特定的规律。
四、实验步骤。
1. 将He-Ne激光器置于实验台上，并调整使其垂直射向单缝装置。
2. 调整单缝装置，使其与激光束垂直，同时调整透镜位置，使得透镜的焦点与单缝处于同一平面上。
3. 将光电探测器固定在旋转支架上，并将支架放置在离单缝装置一定距离的位置。
4. 通过旋转支架，使光电探测器依次测量不同角度下的光强。
5. 将光强测量仪连接至电脑，记录并分析实验数据。
五、实验数据与分析。
通过实验测量得到的数据，我们可以绘制出单缝衍射的光强分布图。
从图中可以清晰地看出，在中央最亮的主极大附近，存在一系列暗纹和亮纹，这些暗纹和亮纹的分布规律符合单缝衍射的理论预期，验证了光的波动性质。
六、实验结论。
通过本次实验，我们成功观察到了单缝衍射的光强分布规律，验证了光的波动性质。
同时，我们掌握了单缝衍射实验的基本原理和方法。
这对于我们进一步深入理解光的波动性质，以及在实际应用中具有重要的意义。
七、实验注意事项。
1. 在实验过程中，要注意激光的安全使用，避免直接照射眼睛。
2. 调整实验装置时，要小心操作，避免损坏设备。
3. 实验结束后，要做好实验装置的清理和归还工作。
八、参考文献。
1. 《大学物理实验教程》。
2. 《光学实验指导书》。
以上就是本次单缝衍射的光强分布实验报告，希望对大家有所帮助。
单缝衍射现象实验报告(3篇)
第1篇一、实验目的1. 观察并理解单缝衍射现象及其特点。
2. 测量单缝衍射的光强分布。
3. 应用单缝衍射的规律计算单缝宽度。
4. 探讨光的波动性。
二、实验原理光的衍射是指光波遇到障碍物或孔径时，波前发生弯曲并传播到几何阴影区的现象。
当障碍物或孔径的尺寸与光波的波长相当或更小时，衍射现象尤为明显。
单缝衍射是光的衍射现象之一，当光波通过一个狭缝时，光波会在狭缝后形成一系列明暗相间的条纹，称为衍射条纹。
衍射条纹的位置和间距与狭缝宽度、光波长以及狭缝与屏幕之间的距离有关。
根据惠更斯-菲涅耳原理，单缝衍射的光强分布可以表示为：\[ I = I_0 \left( \frac{\sin^2(\theta)}{\theta^2} \right) \]其中，\( I \) 为衍射条纹的光强，\( I_0 \) 为中央亮条纹的光强，\( \theta \) 为衍射角度。
三、实验仪器1. He-Ne激光器：提供单色光源。
2. 单缝狭缝：提供衍射狭缝。
3. 光具座：固定实验装置。
4. 白屏：观察衍射条纹。
5. 刻度尺：测量衍射条纹间距。
6. 计算器：计算数据。
四、实验步骤1. 将He-Ne激光器、单缝狭缝、光具座和白屏依次放置在实验台上，确保各部分稳固。
2. 调整激光器，使激光束垂直照射到单缝狭缝上。
3. 观察并记录中央亮条纹的位置和间距。
4. 调整单缝狭缝的宽度，观察并记录不同宽度下的衍射条纹。
5. 测量不同衍射条纹的间距，并计算相对光强。
6. 利用公式 \( I = I_0 \left( \frac{\sin^2(\theta)}{\theta^2} \right) \) 计算单缝宽度。
五、实验结果与分析1. 观察单缝衍射现象：实验中观察到，当激光束通过单缝狭缝时，在白屏上形成了一系列明暗相间的条纹，即衍射条纹。
其中，中央亮条纹最为明亮，两侧的暗条纹逐渐变暗。
2. 测量单缝衍射的光强分布：通过测量不同衍射条纹的间距，可以计算出相对光强。
单缝衍射实验报告小结(3篇)
第1篇一、实验目的本次实验旨在通过观察和测量单缝衍射现象，了解单缝衍射的基本原理，掌握单缝衍射光强分布的特点，并应用相关规律计算单缝的缝宽。
二、实验原理当光波遇到障碍物时，会发生衍射现象，即光波绕过障碍物传播。
当障碍物的大小与光的波长相当时，衍射现象尤为明显。
单缝衍射是光波通过一个狭缝后，在屏幕上形成的光强分布图样。
本实验采用夫琅和费衍射原理，即光源与接收屏距离衍射物相当于无限远时所产生的衍射。
单缝衍射的光强分布可以用以下公式描述：\[ I(\theta) = I_0 \left(\frac{\sin(\beta)}{\beta}\right)^2 \]其中，\( I(\theta) \) 是衍射角为 \( \theta \) 处的光强，\( I_0 \) 是中心亮条纹的光强，\( \beta \) 是衍射角。
三、实验仪器1. 激光器：提供单色平行光束。
2. 单缝二维调节架：用于调节狭缝的宽度。
3. 小孔屏：用于放置单缝。
4. 一维光强测量装置：用于测量不同位置的光强。
5. WJH型数字式检流计：用于测量光强。
四、实验步骤1. 将激光器、单缝二维调节架、小孔屏、一维光强测量装置和WJH型数字式检流计依次放置在光学导轨上，确保等高共轴。
2. 调节单缝的宽度，记录不同宽度下的衍射光强分布。
3. 改变单缝与屏幕之间的距离，观察衍射光强分布的变化。
4. 测量不同衍射级次的光强，记录数据。
5. 利用实验数据绘制光强分布曲线，并与理论曲线进行比较。
五、实验结果与分析1. 单缝宽度对衍射光强分布的影响：实验结果显示，随着单缝宽度的减小，衍射光强分布的中央亮条纹变窄，两侧的暗条纹间距变大。
这与理论公式相符。
2. 单缝与屏幕距离对衍射光强分布的影响：实验结果显示，随着单缝与屏幕距离的增加，衍射光强分布的中央亮条纹变宽，两侧的暗条纹间距变小。
这也与理论公式相符。
3. 光强分布曲线：实验测得的光强分布曲线与理论曲线基本一致，说明单缝衍射实验结果符合夫琅和费衍射原理。
单缝衍射的相对光强分布完整实验报告
基础物理实验（Ⅱ）课程实验报告实验2.10 单缝衍射相对光强分布为了使实验数据不超出光功率计的量程。
分析：计算各次极大光强与主极大光强的比值：（由于实验误差造成左右两边的次极大值并非完全相等，下表计算各次极大值所占主极大值的比例，+号代表右边，-号代表右边，例如：-2代表左边第二个次极大值处）表1 各次极大光强占主极大光强的比例的实验值次极大位置-2 -1 1 2 所占主极大的比例0.015 0.039 0.037 0.015表2 各次极大光强占主极大光强的比例的理论值[1]次极大位置-2 -1 1 2所占主极大的比例0.017 0.047 0.047 0.017表3 相对误差分析次极大位置-2 -1 1 2 所占主极大的比例0.015 0.039 0.037 0.015 相对误差-11.76% -17.02% -21.28% -11.76% 备注：上表中+号表示实验数据比理论值大，-号表示实验数据比理论值小。
从表3中可以看出，实验所测得的个次极大值与理论值有一定的误差，普遍比理论值偏小，尤其是第一个次极大值与理论值误差较大。
本实验采用的是氦氖激光光束作为光源，波长为632.8nm，狭缝宽度小于0.55mm，实验中单缝与光功率计探头的距离为0.94m，足够满足原场条件。
误差分析：1.实验中利用光功率计读书时，显示的读书不能稳定，采取数据时可能会产生一定的误差；2. 实验数据只有一组，应该在主极大光强一定的情况下，多测几组数据以减小误差；3.在实验室做实验的小组众多，难免有其它杂光对本实验造成干扰；4.从第3题的图中可以看出，实验中所用的光功率计并非严格工作在线性区间，读出的光功率并不完全准确；5.由于实验进行的时间长达两个小时，由此对激光器光源的稳定性可能会造成一定的影响。
[2]通过上图可以看出，实验中测得的白光光强与距离平方的倒数并非为严格线性关系。
具体表现在：当光功率计示数小于85时，光强与距离平方的倒数的关系接近于一条直线；当光强大于85时，光功率计不再工作在严格的线性区了，并且测得值比线性理论值要小。
单缝衍射的相对光强分布实验报告
单缝衍射的相对光强分布实验报告单缝衍射的相对光强分布实验报告摘要：本实验旨在研究单缝衍射的相对光强分布，通过实验测量和数据分析，得出了单缝衍射的特点和规律。
实验结果表明，单缝衍射的光强分布呈现明显的夫琅禾费衍射图样，且光强在中央最亮，两侧逐渐减弱。
实验结论对于理解光的衍射现象和光学理论具有重要意义。
引言：光学衍射是光通过物体边缘或孔径时发生偏折和干涉的现象。
其中，单缝衍射是研究光学衍射的基本实验之一。
通过研究单缝衍射的相对光强分布，可以了解光的波动性质以及光的传播规律。
本实验通过实验测量和数据分析，旨在探究单缝衍射的特点和规律。
实验装置：本实验使用的装置主要包括：激光器、单缝光栅、光屏、光电二极管、光电转换器等。
激光器作为光源，发出单色、单频的光线；单缝光栅用于产生单缝衍射；光屏用于接收和记录衍射光的分布情况；光电二极管和光电转换器用于将光信号转化为电信号，并进行数据采集和分析。
实验步骤：1. 将激光器置于实验台上，并调整角度，使激光束垂直射向单缝光栅。
2. 将光屏放置在激光束的远离光源的一侧，并调整光屏的位置，使得光屏与光源和单缝光栅之间保持一定的距离。
3. 打开激光器，使激光通过单缝光栅，产生衍射现象。
同时，将光电二极管和光电转换器连接到计算机上，进行数据采集。
4. 在计算机上打开数据采集软件，开始记录光强数据。
将光屏沿着水平方向移动，每隔一定距离记录一次光强数据，直到记录完整个衍射图样。
5. 关闭激光器，停止数据采集，保存数据。
实验结果与分析：通过数据采集软件记录的光强数据，我们得到了单缝衍射的相对光强分布图。
图中，横轴表示光屏上的位置，纵轴表示相对光强。
实验结果显示，单缝衍射的光强分布呈现明显的夫琅禾费衍射图样。
在中央位置，光强最强；而在两侧，光强逐渐减弱。
此外，光强分布图中还存在着一系列的明暗条纹，这是由于光的干涉现象所引起的。
根据实验结果，我们可以得出以下结论：1. 单缝衍射是光通过单缝光栅时产生的衍射现象，光线会在缝口处发生偏折和干涉。
单缝衍射光强的分布测量实验报告
单缝衍射光强的分布测量实验报告一、实验目的1、观察单缝衍射现象，加深对光的波动性的理解。
2、测量单缝衍射的光强分布，验证衍射理论。
3、掌握光强测量的基本方法和数据处理技巧。
二、实验原理当一束平行光通过宽度为 a 的单缝时，会在屏幕上产生衍射条纹。
根据惠更斯菲涅尔原理，衍射光强分布可以用下式表示：＼I ＝ I_0 ＼left(＼frac{＼sin\beta}｛＼beta}＼right)＾2\其中，＼（I_0\）是中央明纹中心的光强，＼（＼beta ＝＼frac{＼pi a ＼sin\theta}｛＼lambda}＼），＼（＼theta\）是衍射角，＼（＼lambda\）是光波波长。
三、实验仪器1、半导体激光器2、单缝3、光强测量仪4、移动平台四、实验步骤1、仪器调整打开半导体激光器，调整其高度和方向，使激光束平行于实验台面，并通过单缝的中心。
将光强测量仪的探头放置在合适的位置，确保能够接收到衍射光。
2、测量光强分布移动光强测量仪的探头，从中央明纹中心开始，沿衍射方向逐点测量光强，并记录数据。
测量范围应包括中央明纹和若干级次的暗纹和明纹。
3、改变单缝宽度，重复测量更换不同宽度的单缝，重复上述测量步骤。
五、实验数据以下是在不同单缝宽度下测量得到的光强分布数据（单位：相对光强）：｜衍射角（度）｜单缝宽度 a ＝ 01mm ｜单缝宽度 a ＝02mm ｜单缝宽度 a ＝ 03mm ｜｜：：｜：：｜：：｜：：｜｜－15 ｜ 002 ｜ 0005 ｜ 0002 ｜｜－12 ｜ 005 ｜ 001 ｜ 0005 ｜｜－9 ｜ 01 ｜ 002 ｜ 001 ｜｜－6 ｜ 02 ｜ 005 ｜ 002 ｜｜－3 ｜ 04 ｜ 01 ｜ 005 ｜｜ 0 ｜ 10 ｜ 02 ｜ 01 ｜｜ 3 ｜ 04 ｜ 01 ｜ 005 ｜｜ 6 ｜ 02 ｜ 005 ｜ 002 ｜｜ 9 ｜ 01 ｜ 002 ｜ 001 ｜｜ 12 ｜ 005 ｜ 001 ｜ 0005 ｜｜ 15 ｜ 002 ｜ 0005 ｜ 0002 ｜六、数据处理与分析1、绘制光强分布曲线以衍射角为横坐标，光强为纵坐标，分别绘制不同单缝宽度下的光强分布曲线。
衍射光强分布的测量【精选】
单缝衍射的光强分布的测量【实验目的】1.观察单缝衍射现象，加深对衍射理论的理解；2.会用光电元件测量单缝衍射的相对光强分布，掌握其分布规律；3.学会用衍射法测量微小量。
【实验仪器】半导体激光器，可调宽狭缝，硅光电池（光电探头），一维光强测量装置，WJF型数字检流计，小孔屏和WGZ--IIA导轨。
【实验原理】1.单缝衍射的光强分布当光在传播过程中经过障碍物，如不透明物体的边缘、小孔、细线、狭缝等时，一部分光会传播到几何阴影中去，产生衍射现象。
如果障碍物的尺寸与波长相近，那么，这样的衍射现象就比较容易观察到。
单缝衍射[single-slit diffraction]有两种：一种是菲涅耳衍射[Fresnel diffraction]，单缝距光源和接收屏[receiving screen]均为有限远[near field]或者说入射波和衍射波都是球面波；另一种是夫琅和费衍射[Fraunhofer diffraction]，单缝距光源和接收屏均为无限远[far field]或相当于无限远，即入射波和衍射波都可看作是平面波。
在用散射角[scattering angle]极小的激光器(<0.002rad)产生激光束[laser beam]，通过一条很细的狭缝（0.1～0.3mm宽），在狭缝后大于0.5m的地方放上观察屏，就可看到衍射条纹，它实际上就是夫琅和费衍射条纹，如图1所示。
当激光照射在单缝上时，根据惠更斯—菲涅耳原理[Huygens-Fresnel principle]，单缝上每一点都可看成是向各个方向发射球面子波的新波源。
由于子波迭加的结果，在屏上可以得到一组平行于单缝的明暗相间的条纹。
激光的方向性机强，可视为平行光束；宽度为的单缝产生的夫琅和费衍射图样[pattern]其衍射光路图满足近似条件：产生暗条纹[dark fringes]的条件是（k =±1，±2，±3，…） (1)暗条纹的中心位置为(2)两相邻暗纹之间的中心是明纹中心[center of bright fringes]；由理论计算可得，垂直入射于单缝平面的平行光经单缝衍射后光强分布[intensity distribution of light]的规律为（3）式中，是狭缝宽[width]，是波长[wavelength]，是单缝位置到光电池[photocelll]位置的距离，是从衍射条纹的中心位置到测量点之间的距离，其光强分布如图2所示。
单缝衍射光强分布实验报告
单缝衍射光强分布【实验目的】1.定性观察单缝衍射现象和其特点。
2.学会用光电元件测量单缝衍射光强分布，并且绘制曲线。
【实验仪器】【实验原理】光波遇到障碍时，波前受到限制而进入障碍后方的阴影区，称为衍射。
衍射分为两类：一类是中场衍射，指光源与观察屏据衍射物为有限远时产生的衍射，称菲涅尔衍射；一类是远场衍射，指光源与接收屏距衍射物相当于无限远时所产生的衍射，叫夫琅禾费衍射，它就是平行光通过障碍的衍射。
夫琅禾费单缝衍射光强;其中 λ；a 为缝宽，为衍射角，λ为入射光波长。
上图中 为衍射角，a 为缝宽。
【实验内容】（一）定性观察衍射现象1.按激光器、衍射板、接收器（屏）的顺序在光节学导轨上放置仪器，调节光路，保证等高共轴。
衍射板与接收器的间距不小于1m。
2.观察不同形状衍射物的衍射图样，记录其特点。
（二）测量单缝衍射光强分布曲线1.选择一个单缝，记录缝宽，测量-2到+2级条纹的光强分布。
要求至少测30个数据点。
2.测量缝到屏的距离L。
3.以为横坐标，I/I0为纵坐标绘制曲线，在同一张图中绘出理论曲线，做比较。
【实验步骤】1.摆好实验仪器，布置光路如下图顺序为激光器—狭缝—接收器—数字检流计，其中狭缝与出光口的距离不大于10cm，狭缝与接收器的距离不小于1m。
2.调节激光器水平，即可拿一张纸片，对准接收器的中心，记下位置，然后打开激光器，沿导轨移动纸片，使激光器的光点一直打纸片所记位置，即光线打过来的高度要一致。
3.再调节各光学元件等高共轴，先粗调，即用眼睛观察，使得各个元件等高；再细调，用尺子量取它们的高度(狭缝的高度，激光器出光口的高度，接收器的中心)，调节升降旋钮使其等高，随后用一纸片，接到光源发出的光，以其上的光斑位置作为参照，依次移动到各个元件前，调节他们的左右(即调节接收器底座的平移螺杆，狭缝底座的平移螺杆)高低，使光线恰好垂直照到元件的中心。
4.调节狭缝宽度，使光束穿过，可见衍射条纹，调节宽度，使条纹中心亮纹的宽度约为5mm，且使得条纹最亮，而数字检流计的读数最大，经过上述调节后，上述任何一个旋钮的改变都会使读数变小。
单缝衍射的光强分布测量
3—7 测量单缝衍射的光强分布衍射和干涉都是波动的重要特征，波在传播的过程中遇到障碍物时，能够绕过障碍物的边缘前进，这种偏离直线传播的现象称为波的衍射现象。
光在通过小孔或狭缝时，将出现明显衍射的现象，说明光具有波动性。
本实验旨在通过测量单缝夫琅和费衍射的光强分布，学会怎样用光电检测仪器测量相对光强的实验方法，进而加深对单缝衍射现象的理解。
一、[实验仪器]光具座、氦氖激光器及其电源、小灯泡、硅光电池、可调狭缝、灵敏检流计、白屏。
二、[实验原理]1．单狭缝夫琅和费衍射公式成立条件 平行光的衍射称为夫琅和费衍射，它的特点是只用简单的计算就可以得出准确的结果，便于和实验比较和实用。
如图3—7—1所示，从光源S 发出经透镜L 1形成的平行光束垂直照射到狭缝AB 根据惠更斯—菲涅耳原理，狭缝上各点可以看成是新的波源。
新波源向各方向发出球面波，次波在透镜L 2的后焦面叠加形成一组明暗相间的条纹。
和狭缝平面垂直的衍射光束会聚与屏上P 。
处，是中央亮纹的中心，其光强度设为0I 。
与OP 0成θ角的衍射光束则会聚于屏上θP 处。
计算得出θP 处的光强度220sin u u I I =θ，λθπsin a u = （3-7-1）其中a 为狭缝宽度，λ为单色光的波长。
当0=θ时，0=u ，这时光强最大，称为主极强。
主极强的强度决定于光源的亮度，还和狭缝宽a 的平方成正比。
当ak λθ=sin ，（ 3,2,1±±±=k ）时，πk u =，则有0=θI ，也就是暗条纹。
实际上θ往往是很小的，因此可以近似地认为暗纹在ak λθ=处。
由此可见，主极强两侧暗纹之间aλθ2=∆，而其他相邻暗纹之间aλθ=∆。
除了中央主极强以外，两相邻暗纹之间都有一次极强。
数学计算 得出，这些次极强在下列位置：aλθθ43.1sin ~±=，aλ46.2±， aλ47.3± （3-7-2）这些次极强的相对强度a46.2- a43.1-a43.1a46.2θ图3—7—2S P θP 0 图3—7—1008.0,017.0,047.00=I I θ（3-7-3） 以上是单缝夫琅和费衍射的主要结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竭诚为您提供优质文档/双击可除单缝衍射光强的分布测量实验报告篇一：衍射光强分布测量衍射光强分布测量***，物理学系摘要：本实验利用激光为光源研究激光经过单缝与单丝时的衍射光强度分布情况。
激光的高准直性符合夫琅和费远场条件，且高单色性保证测量时没有不同波长光的叠加影响。
光感应器方面使用光栅尺与电脑连接做0.02毫米/点的高精度自动扫描。
通过巴比涅原理迂回得到了没有直射光时单丝的衍射光强分布，完整验证了运用衍射光强分布来测量小微物体的长度的方法和可行性，并实际运用此法测量了铜丝和头发丝的直径。
关键词：衍射分布巴比涅原理单缝直径测量ThemeasurementoftheDistributionofLightDiffraction YixiongKeYiLin,DepartmentofphysicsAbstarct：Thisexperimentmadeuseoflaserasthelightsourcetoverif yaseriesofdiffractionpatternsof633nmlaserviadiffere ntsingleslitsandmonofilaments.Thecollimationfeature ofthelasermeetstheconditionofFraunhoferdiffraction, themonochromicfeatureoflaserprovideabetterexperimen talenvironmentthatthediffractionpatternwon`tbeinter ferebythelightofotherwavelength.weuselinearencorder connectedtopcviauLI(universalLaboratoryInterface)as thesensortoautomaticallyscanthediffractionpatternwi ththeratioof0.02mmperdot.weusebabinet’sprincipletogetthediffractionpatternofamonofilament p letelyverifiedthemethodandfeasibilityofmeasuringati nyobjectwithitsdiffractionpattern.Inaddition,wetryt omeasurethediameterofacopperwireandpeople’shairinthiswayKeywords:Diffractiondistributionbabinet`sprinciplesingleslitsmeasureDiameterofthewire1一、引言衍射是波遇到障碍物时便利直线传播的现象。
通常光的衍射现象难以观察与测量，难点在于很难做到光的单色性导致各个波长光互相叠加难以辨别。
实验室中激光由于其高准直性与高单色性而非常适合用于衍射现象的研究，准直性符合夫琅禾费衍射中的远场条件，单色性使我们能得到严格单一波长光的衍射图像而非数个波长的叠加。
实验室使用的衍射光强自动记录仪（以下简称光栅尺）使我们能非常方便地自动扫描高达0.02毫米每点的光强度分布曲线，实现了光学实验结果便捷、准确的数字化处理。
通过对微小物体造成的衍射图样的分析，可以测量得到微小物体的几何尺度，甚至几何结构。
大名鼎鼎的DnA双螺旋结构就是通过对x光衍射图像分析而完成的生命科学史上的巨大突破。
二、实验原理1．衍射衍射是波遇到障碍物是偏离直线传播的现象，出现明显衍射现象的条件是障碍物或狭缝尺寸与光波长所在数量级相近。
因此对于波长在数百纳米的可见光来说，在日常生活中能够观察到的衍射现象较少，明显的衍射图样需要在实验室中进行观察与研究。
2．菲涅尔衍射与夫琅禾费衍射菲涅尔衍射是指点光源或接收屏距离衍射缝有限远的情况（近场条件）。
在此条件下光源发出的光到衍射缝有一个不可忽略的张角，即衍射屏中心与衍射屏边缘处存在着不可忽略的光程差，这种衍射情况叫做菲涅尔衍射。
夫琅禾费衍射是点光源和接受屏距离衍射缝均无限远的情况，通常可用平行光或透镜等效实现这一条件，在此条件下衍射缝宽度范围内的入射光可以认为不存在光程差而等相位，这种衍射情况叫做夫琅禾费衍射。
3．高斯光束激光器出射的激光的电磁场及照射强度分布近似满足高斯函数，因此激光出射光束在不可以简化为平行光时也可用高斯函数来更为精确地描述，其中激光束的参数有束腰2夫琅禾费衍射宽度ω0（即光束直径最小值）瑞利距离Z??(Z??= ω02??)。
由此可用公式描述非束腰处光束宽度ω(Z)=ω01+??。
这在激光束并不能很好地近似为平行光时是一个很方便??的近似处理方式，在本试验中由于无法测定光束束腰宽度且激光束发散相当明显几乎相当于一个恒定张角发散的点光源，因此高斯光束的近似处理精度远超出了本实验中其他部分的精度，在本实验中仍认定激光束是平行光。
4．巴比涅原理巴比涅原理针对互补屏衍射的情况，它指出互补屏造成的衍射场中的复振幅之和等于自由波场的复振幅。
也就是说，除几何像点的地方之外，两个互补屏平面产生的衍射图样完全一样。
5．单缝、单丝衍射原理：如右图所示，a为单缝宽度，缝和屏之间的距离为V，θ为衍射角，其在观察屏上的位置为x，x离屏幕中心o的距离=θ×V，设光源波长为??，则有单为缝夫琅禾费衍射的光强公式为：sinα2I??=I0α=πa×sinθ/??（1）式中I0是中心处的光强，与缝宽的平方成正比。
若将所成衍射图样的光强画成函数图象在坐标系中则所成函数图象大致如右图。
除主极强外，次极强出现在dαdsinαα=0的位置，它们是超越方程α=tanα的根，其数值为：α=±1.43π±2.46π±3.47π……对应的θ值为sinθ=±1.43??a±2.46??a±3.47??a……可以近似为当角度很小时，满足sinθ≈θ，则=θ×V=±1.43v??a±2.46v??a±3.47v??a……因而我们可以通过得出函数中次级强的峰值的横坐标之差来确定狭缝的宽度a。
3而对于单丝，巴比涅原理指出单丝与单缝除几何像点之外其他的部分完全相同，因此在不考虑主极大的情况下，单丝与单缝图案将完全一样。
6.多缝衍射和干涉原理多缝衍射的示意图如上图，每条缝的宽度为a，两条缝的中心距离为d，其中的每个单缝的衍射光强强度都和之前的单缝衍射光强公式一致。
多缝衍射与单缝的最大区别在于缝之间存在着干涉，如上图所示，对相同的衍射角θ，相邻两缝之间的光程差为?L=d×sinθ,如果缝的数目为n，则干涉引起的强度分布因子为：(其中πdsinθ右图为干涉因子的函数曲线，其特点是：β=①主极强的位置与缝的数目n无关，只要β=kπ(k=0,±1,±2…)即满足sinθ=k??/d就能出现主极强。
此时sinnβ=0sinβ=0,但sinnβsinβsinnβ2)=n②次级强的数目为n-2，当sinnβ=0sinβ≠0时，sinβ=0，即出现强度为0的点，也就满足：mmβ=k+×πsinθ=k+×??/d式中k=0,±1,±2…;m=1,2,3,…n?1在同一k之内共有n-1个零点，即有n-2个次级大。
同时上式也说明n越大，主极强的角宽度越小，峰越锐。
多缝衍射的强度受单缝衍射和多缝干涉共同影响，其强度公式为sinα2sinnβ2Iθ=I04sinnβ其中α=πa×sinθ/??β=πdsinθ??其函数图像就是单缝衍射函数图像和干涉因子的函数图像的合成，如下图由于实验仪器仅提供一维扫描，故圆屏圆孔实验不进行，此处也不加赘述。
三、实验装置及过程1．打开激光器预热，调整光具座水平，调节各元件高度位置（依次分别为激光器，衍射片，光强分布自动记录仪），使其同轴，并使得激光器差不多对准自动记录仪的中心；打开电脑熟悉软件使用方法和操作技巧。
2．分别用可调节宽度光缝，固定宽度单缝、单丝片，未知直径的铜丝、头发、多缝片作为衍射障碍物置于光具座上，调整衍射障碍物竖直于光轴，从光具座上读出衍射障碍物与感应器的距离L(由于感应器位于光具座零点之后约5厘米处，此后的数据均会+5cm校正)，用白纸检验衍射图像与感应器移动方向水平，以减少误差。
3．用电脑操作感应器进行自动扫描，最终得到位置-光强度值的数据对应值。
①可调节光缝：需要使用平面镜进行自准直调节，缝宽度需要校准。
②固定单缝与单丝：衍射片本身能进行部分反射，因此可直接进行自准直调节，但注意到若衍射片平面完全垂直于激光，激光将在衍射片与激光器激光出射孔间来回反射使衍射屏上有多个激光光点，影响光强测量。
因此实际实验时我们将衍射屏在竖直方向上略微倾斜了一点使得不会出现来回反射的现象。
③铜丝和头发：用透明胶将铜丝和头发固定在光具座上，调整铜丝和头发的方向，使得衍射图像与感应器移动方向水平。
④多缝片：与单缝片一样测量，仅作对比比较。
5篇二：大物实验3光学实验单缝衍射光强分布以及缝宽测定李六六一，引言光的衍射是光波动性的证明，同时衍射现象也有很多的实际应用，如测量微小的间隔，位移和尺寸等。
计算衍射要取近似，其中夫琅禾费衍射是一种较简单的近似，要求光源得到接收屏和衍射屏都是无限远，衍射图样为明暗相间的条纹且不随距离的改变而改变，通过测量光强分布曲线可以得到缝宽等信息。
光源的亮度，并和缝宽a的平方成正比。
⑵当??k??k??1,?2,?3,??，也就是asin??k?时，I0?0，衍射光强有极小值，二，实验原理夫琅禾费衍射是指光源和观察点距障碍物为无限远，即平行光的衍射。
实验中可对应于屏幕上的暗纹。
由于?很小，故??k?/a，则主极大两侧暗纹之间的角宽度2?/a，其他相邻暗纹之间的角宽度为/a。
⑶除中央主极大外，两相邻暗纹之间都有一个次极大，可以求得其次级大的位置出现在sin1.43,?2.46,?3.47?位置，aaa其相对光强依次为I?/I0?0.047,0.017,0.008?。
夫琅禾费单缝衍射光强的分布曲线如图2.2所示。
图2.1借助两个透镜来实现。
如图2.1，光由宽为a的单缝发出后在屏幕上形成衍射图像，由夫琅禾费衍射，可以得到以下关系式：I??I0sin2?,???2?asin?。
?图2.2⑴当??0，即??0时，I??I0，衍射光强有最大值，称为主极大，I0的亮度取决于三，实验器材光具座，半导体激光器（波长650nm),可调单狭缝，光电池及测距支架，光点检流计，投影仪，滤镜。
