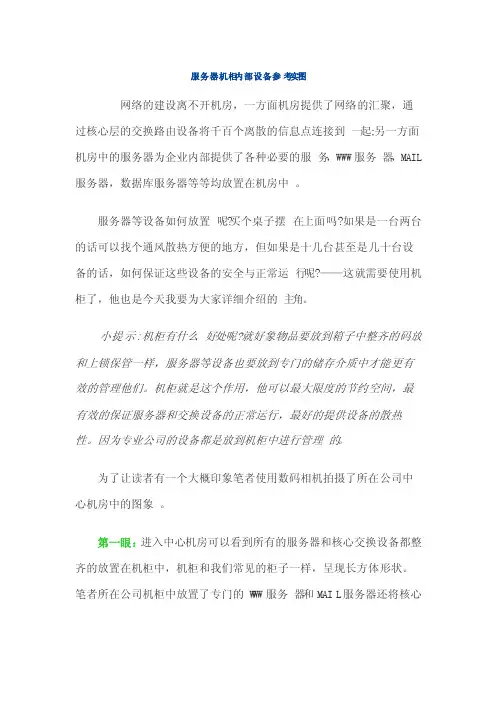

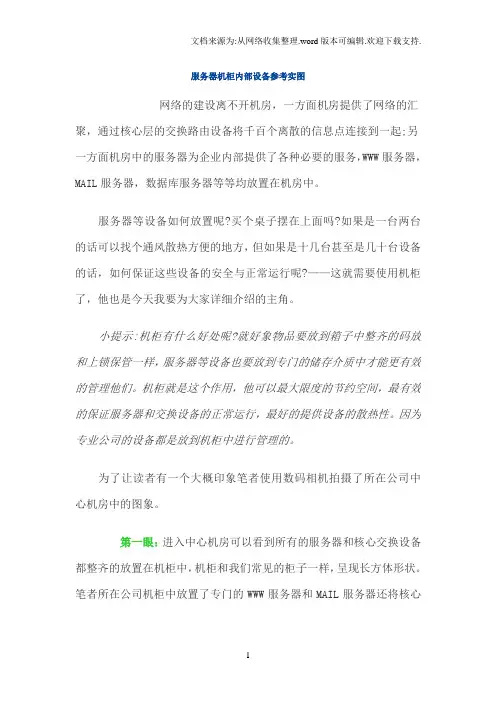

服务器机柜内部设备参考实图

服务器机柜内部设备参考实图

网络的建设离不开机房，一方面机房提供了网络的汇聚，通过核心层的交换路由设备将千百个离散的信息点连接到一起;另一方面机房中的服务器为企业内部提供了各种必要的服务，WWW服务器，MAIL服务器，数据库服务器等等均放置在机房中。

服务器等设备如何放置呢?买个桌子摆在上面吗?如果是一台两台的话可以找个通风散热方便的地方，但如果是十几台甚至是几十台设备的话，如何保证这些设备的安全与正常运行呢?——这就需要使用机柜了，他也是今天我要为大家详细介绍的主角。

小提示:机柜有什么好处呢?就好象物品要放到箱子中整齐的码放和上锁保管一样，服务器等设备也要放到专门的储存介质中才能更有效的管理他们。机柜就是这个作用，他可以最大限度的节约空间，最有效的保证服务器和交换设备的正常运行，最好的提供设备的散热性。因为专业公司的设备都是放到机柜中进行管理的。

为了让读者有一个大概印象笔者使用数码相机拍摄了所在公司中心机房中的图象。

第一眼：进入中心机房可以看到所有的服务器和核心交换设备都整齐的放置在机柜中，机柜和我们常见的柜子一样，呈现长方体形状。笔者所在公司机柜中放置了专门的WWW服务器和MAIL服务器还将核心

交换设备也放到了相应的机柜中。（如图1）

远程嘉和机柜图1

第二眼单个机柜的正面有一个门，门上会安装一个钥匙孔，可以通过这个锁保证机柜中设备的安全。打开门后可以看到服务器和显示器还有键盘鼠标整体的摆放在机柜的隔断中。（如图2）

图2

第三眼对于放置核心路由交换设备的机柜结构和放服务器的不同，他的隔断放置更加随意，可以在安装时根据需要自由组合。（如图3）

图3

第四眼在每个机柜的最上面有一个帮助设备散热的风扇，一个四个大风扇接上电源后就可以24小时*7天的为设备服务，当然如果设备不多的话可以将风扇的电源关闭以节省电力资源。（如图4）

图4

第五眼由于放置服务器的机柜最常见所以我们选择这种机柜一步步进行介绍。在风扇的下面是显示器和键盘设备。（如图5）

图5

第六眼在机柜的后面同样有一个门，门上安装了锁。只有用正确的钥匙才可以打开，当然为了散热机柜后面的门设计上添加了散热孔。（如图6）

图6

第七眼在机柜的侧面是金属壳，虽然我们可以将其卸下更好的布线，但在平时使用时一般还是不对机柜的侧面进行操作的。（如图7）

图7

第八眼打开机柜的后门我们可以看到密密麻麻排列的线缆。最重要的是电源接口。（如图8）

图8

第九眼电源插座都提供的是三口插座，因为这样的插口更保险，添加了一个地线插口有效的保护了设备。（如图9）

图9

第十眼在机柜的两边为使用者提供了走线的边槽，一般线路都是通过边槽固定的。我们使用专门的固定装置将多条线路（包括网线，电源线等）缠在一起。（如图10）

图10

第十一眼我们不要以为机柜上提供的电源接口数量就是可以连接的设备数量，笔者公司机柜提供了六个电源接口，在实际使用中四台服务器，一台NAS和一个显示器是不够用的，因为我们还需要一个接口提供整个机柜的电源，所以实际中使用添加额外的接线板来解决这个问题，接线板连接地板上的电源为整个机柜供电。（如图11）

图11

第十二眼我们还需要拿出一个专门的电源插口连接机柜顶端的风扇帮助设备散热。风扇上有一个开关按钮，所以在使用中如果想关闭风扇直接关这个开关即可，而不用拔掉电源。（如图12）

图12

小提示：有的读者可能会问了为什么四个服务器只有一个键盘一个鼠标和一台显示器呢？这样使用不同服务器时是不是需要额外设备呢？其实优质的机柜都提供了一个一接多的装置，这个装置安在显示器的下面，我们从机柜后面就可以看清楚他的结构。（如图13）从左边数第一个口接真正的显示器，键盘和鼠标，剩下的依次接服务器一到四主机上的显示器，键盘和鼠标接口。这样我们就可以实现一套转换设备控制多台服务器的功能了。这个转换设备不用专门接电源，因为服务器主机已经可以为其提供必要的电源了。

第十三眼我们从机柜正面就可以看到转换装置的真面目了，一共四个按钮，通过按不同按钮我们就可以将显示器和键盘，鼠标切换到不同的服务器了。从而只需要一套外设就可以控制多个服务器了。（如图14）

图14

第十四眼由于有的时候设备连接的线比较多，我们需要将

多个线路穿过机柜连至其他设备，这时候走线一定要注意不能从机柜后面的底板上通过，需要穿过底板走线，这样才能不影响机柜柜门的开关。（如图15）

图15

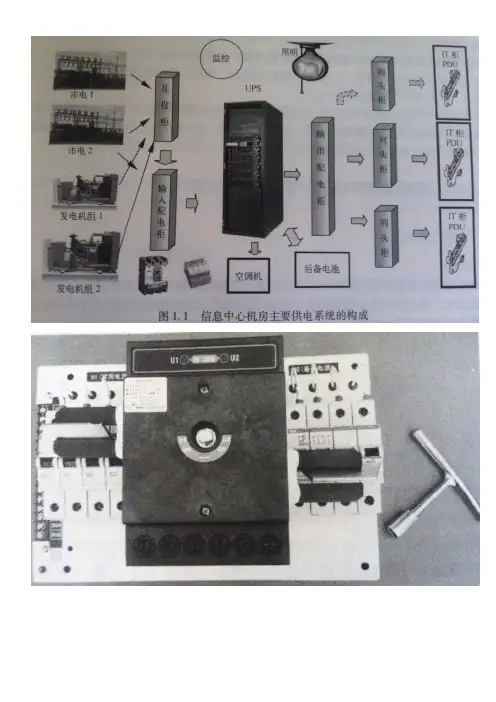

第十五眼虽然机柜提供了风扇帮助设备散热，但在中心机房也需要安装额外的散热设备。（如图16）另外UPS不间断电源也是必

须的，他可以将服务器和核心交换设备因为意外断电带来的损失降到最低。

图16

通过这简简单单的十六眼我们对机柜有了一个大致的了解，对其放置的设备和基本的安装使用也有了一个简单的认识，其实机柜在安装后就很少卸掉了，日常维护工作也非常简单。更多的经验还是需要我们这些网络管理员在今后的工作中一点点的积累。
