电快速瞬变脉冲群抗扰度测试作业指导书
电快速瞬变脉冲群抗干扰度试验
2017/3/4
Vp（开路电压） Vp（1000Ω） ∕kV ∕kV 0.25 0.5 1 2 4 0.24 0.48 0.95 1.9 3.8
Vp（50Ω）∕kV 重复频率∕kHz 0.125 0.25 0.5 1 2 5或者100 5或者100 5或者100 5或者100 5或者100
2017/3/4 4
• 输出到50Ω负载：上升时间tr ：5（1 ± 30%）ns，持续 时间td （50%值）：50（ 1 ± 30% ）ns，峰值电压：电压 值×（ 1 ± 10% ）kV • 输出到1000Ω负载：上升时间tr ：5（1 ± 30%）ns，持 续时间td （50%值）=50 容许-15ns到+100ns，峰值电压： 电压值×（ 1 ± 20% ）kV 9. 试验负载阻抗： 50（ 1 ± 2% ）Ω。1000（ 1 ± 2% ） Ω并联电容不大于6pF。电阻在直流条件下测量，电容使用低 频工作的商用电容表测量。
2017/3/4 6
试验方法
1. 固定落地式安装或者台式EUT和设计安装于其他配置中的 设备，都应放置在接地参考平面上，并用厚度为 0.1m±0.01m的绝缘支座与之隔开 2. 通常安装于天花板或者墙壁的设备应按台式设备试验， 并放置于接地参考平面上方0.1m±0.01m处 3. 试验发生器和耦合/去耦网络直接放置在参考接地平面上， 并与之搭铁 4. 接地参考平面最小厚度为0.25mm铜或铝的属板，其他金 属材料至少有0.65mm，并与保护地连接，及各边至少超 出EUT边缘0.1m 5. 除了接地参考平面，EUT和所以其他导电性结构（例如屏 蔽室的墙壁）之间的最小距离应大于0.5m
5
电快速瞬变脉冲群抗干扰度试验
1. 固定落地式安装或者台式EUT和设计安装于其他配置中的 设备，都应放置在接地参考平面上，并用厚度为 0.1m±0.01m的绝缘支座与之隔开 2. 通常安装于天花板或者墙壁的设备应按台式设备试验， 并放置于接地参考平面上方0.1m±0.01m处 3. 试验发生器和耦合/去耦网络直接放置在参考接地平面上， 并与之搭铁 4. 接地参考平面最小厚度为0.25mm铜或铝的属板，其他金 属材料至少有0.65mm，并与保护地连接，及各边至少超 出EUT边缘0.1m 5. 除了接地参考平面，EUT和所以其他导电性结构（例如屏 蔽室的墙壁）之间的最小距离应大于0.5m
——GB-T 17626.4-2008
① 试验目的 ② 试验等级 ③ 试验配置 ④ 试验方法 ⑤ 试验结果评估
2017/3/4 1
试验目的
一．为了验证电气和电子设备对诸如来自切换瞬态 过程（切断感性负载、继电器触点弹跳等）的各 种类型瞬变骚扰的抗扰度。
二．重复性快速瞬变试验是一种由许多快速瞬变脉 冲组成的脉冲群耦合到电气和电子设备的电源端 口、控制端口、信号端口和接地端口的试验。
2017/3/4 7
6. 与受试设备相连接的所有电缆放置在参考平面上方0.1m 的绝缘支撑上。不经受快速瞬变脉冲的电缆应远离受试 电缆，以使电缆剪的耦合最小化 7. EUT应按照制造商的安装规范连接到接地系统上，不允许 有额外的接地 8. 在使用耦合夹时，除耦合夹下方的接地参考平面外，耦 合板和所有其他导电性结构之间的最小距离为0.5m 除非其他产品标准或者产品类标准另有规定，耦合装置 和EUT之间的信号线和电源线的长度应为0.5m±0.05m 如果制造商提供的与设备不可拆卸的电源电缆长度超过 0.5m±0.05m，那么电缆超出长度的部分应折叠，以避免 形成一个扁平的环形，并放置于接地参考平面上0.1m处
电快速瞬变脉冲群抗扰度试验布置
电快速瞬变脉冲群抗扰度试验布置说到“电快速瞬变脉冲群抗扰度试验布置”，咱们这些搞技术的，心里第一反应可能就是：啊，又是那些看不见摸不着，却能搞得你一塌糊涂的电磁干扰。
这听起来就像是一些“神秘力量”，实际上呢，它们和我们生活中的各种电器设备息息相关。
如果你家里的电视，电脑，甚至是冰箱，突然因为一波电磁波搞得死机、跳屏或者自动重启，呵，那就怪不得电磁干扰。
更具体点说，就是这类干扰会影响到电子设备的稳定性，而所谓的“抗扰度”试验，正是为了模拟这些干扰，看看设备能不能顶得住这一波波“电磁风暴”。
想象一下，一台电子设备就像是一个老爷车，电磁干扰就像是路上的坑坑洼洼或者突如其来的大雨，试验的任务就是看这辆车在这些“恶劣环境”下能跑多久，能不能跑得稳，能不能不坏。
这不就是我们做抗扰度试验的目的嘛，要保证设备在面对外界各种干扰时，还能坚挺地发挥作用，绝不掉链子。
所以这个试验布置就显得尤为重要了。
如果我们没有好好地准备，试验的结果肯定不靠谱。
想象一下，如果测试环境像是杂乱无章的厨房，锅碗瓢盆全乱堆着，怎么做饭都不可能做得好，对吧？同理，试验环境必须精心布置，连线的每个环节都不能有一丝懈怠。
布置的第一步就是要清楚环境里的“干扰源”是什么，哪些设备可能会成为不速之客，给你捣乱。
试验的环境最好选择一个符合标准的实验室，四周要屏蔽得很严实，尽量避免外界的电磁干扰。
这就像你要在一个安静的书房里看书，外面再怎么热闹，至少里面要有一个清净的空间，不然你根本看不下去。
接下来呢，我们得给设备“穿上防护服”。
所有的电缆、连接线，甚至设备本身，都得考虑到电磁辐射的影响。
连接线的长度、走向，都要谨慎设计，不然电磁波在这条线上跑来跑去，影响测试结果，可就太冤了。
更有意思的是，你得控制好“干扰源”的强度。
咱们就像在做一场“极限挑战”，干扰的电压、电流、频率，必须按照标准来，不然就是给设备开“外挂”，让它根本没机会展现自己真实的抗扰能力。
如果干扰源太弱，试验根本无法达到预期的效果；而太强了，设备又可能早早被“打垮”，那不就白费力气了？还有一个问题，设备的“摆放位置”。

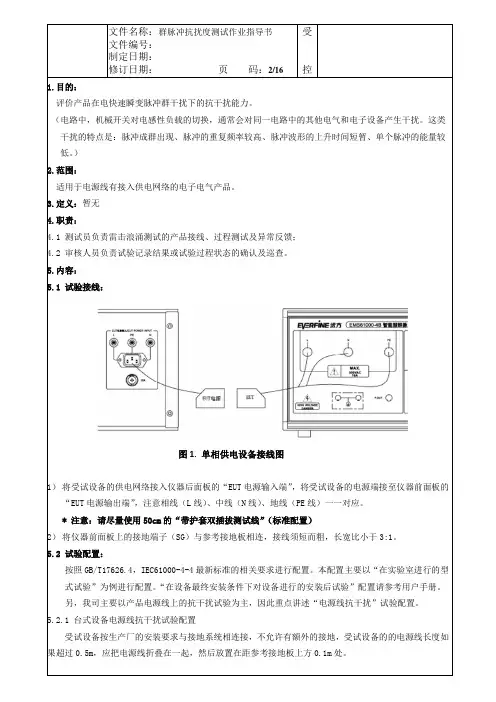

电快速瞬变脉冲群抗扰度测试作业指导书
图1. 单相供电设备接线图将受试设备的供电网络接入仪器后面板的“EUT电源输入端”，将受试设备的电源端接至仪器前面板的，注意相线（L线）、中线（N线）、地线（PE线）一一对应。
的“带护套双插拔测试线”（标准配置）将仪器前面板上的接地端子（SG）与参考接地板相连，接线须短而粗，长宽比小于3:1。
IEC61000-4-4最新标准的相关要求进行配置。
本配置主要以“在实验室进行的型“在设备最终安装条件下对设备进行的安装后试验”配置请参考用户手册。
另，我司主要以产品电源线上的抗干扰试验为主，因此重点讲述“电源线抗干扰”试验配置。
图2. 台式设备电源线抗干扰试验配置图①图3. 台式设备电源线抗干扰试验配置图②地面设备信号线抗干扰性试验配置（接线要求与台式设备相同）图3. 自动模式测试界面图4. 手动模式测试界面解决方案：重新设置测试时间（test time）、重复时间（repetition）。
使测试时间大于重复时间。
每脉冲群持续时间大于重复时间解决方案：重新设置每脉冲群个数（Number of pulses）、重复时间（repetition注：每脉冲群持续时间（ms）=每脉冲群个数* 1/脉冲频率（Spike Fre）解决方案：设置合适的耦合路径。
EUT供电电源是否正常，EUT电源是否接入，“EUT POWER每秒脉冲个数超出解决方案：重新设置每秒脉冲个数或重复时间，使每秒脉冲个数符合要求。
最大每秒脉冲个数与试验电压成一定的反比关系，电压越大，每秒脉冲个数越少。
如：试验电解决方案：重新设置测试时间或重复时间，使测试时间至少可完成一次渐变周期。
表1）脉冲群脉冲个数设置）脉冲耦合端口设置）极性交替试验设置）随机脉冲频率设置）同步相位角度设置修订履历。
电快速瞬变脉冲群抗扰度试验
（ 3 ）选择试验等级，设置参数（试验电压、极性、重复频率和 试验时间）。
如：对交流电源端口试验电压峰值为 1 kV，重复频率为5 kHz， 试验时间为正、负极性各2 min。 （4）选择被耦合的线路（相线、零线或保护地线）。 （ 5 ）分别对被耦合的线路（相线、零线或保护地线）持续施加 正、负极性的试验电压各2 min。 （6）试验过程中，观察EUT的运行情况。
开关关上,电流流向 开关开启瞬间产生 火花电弧现象
I Vs Cs L Vs Cs L Vs Cs L
VL: 被 Cs 限
定
I
t
第九讲：电快速瞬变脉冲群抗扰度试验
脉冲群(EFT)如何产生
• 感性负载的中断 •继电器和接触器的跳动 • 火花放电引起一系列脉波
第九讲：电快速瞬变脉冲群抗扰度试验
脉冲群(EFT)特点
2
3 4
1
2 4
5
5 5
0.5
1 2
5
5 5
×
特定
特定
特定
特定
说明：“×”是开放等级，该等级必须在专用设备的规范中加以规定
14
第九讲：电快速瞬变脉冲群抗扰度试验
接50Ω负载时单个脉冲的波形
15
第九讲：电快速瞬变脉冲群抗扰度试验
电磁兼容标准
快 速 瞬 变 脉 冲 群 图 示
16
第九讲：电快速瞬变脉冲群抗扰度试验
第九讲：电快速瞬变脉冲群抗扰度试验
试验方法
试验是在被试端口与参考接地板 之间施加共模的脉冲群信号： 供电电源（直流和交流）端口 I/O和通讯端口
19
第九讲：电快速瞬变脉冲群抗扰度试验
试验步骤
（1）将器具通过耦合/去耦网络连接到电源上。 （ 2 ）选择 EUT的运行模式（典型、最敏感的预期运行模式、待 机状态等），并运行EUT（或待机）。
快速瞬变脉冲群抗扰度试验
快速瞬变脉冲群抗扰度试验哎呀，你们可真是让我费劲了！今天咱们要聊一聊那个神奇的话题——快速瞬变脉冲群抗扰度试验。
听起来好像是个很严肃的话题，但别担心，我会尽量让它变得轻松愉快一些。
咱们得先了解一下这个试验是干什么用的。
快速瞬变脉冲群抗扰度试验，顾名思义，就是测试电子设备在面对快速瞬变脉冲群时，能否保持稳定工作，不受干扰。
这可是非常重要的一项测试，因为在现代社会中，电子设备无处不在，而这些设备都需要具备抗干扰的能力，才能确保我们的日常生活和工作能够正常进行。
那么，这个试验到底是怎么进行的呢？其实，它就像是一场严格的考试。
科学家们会设计一个特殊的信号，这个信号包含了各种各样的快速瞬变脉冲群。
然后，他们会将这个信号发送给电子设备，看看设备是否能够在这样的环境下正常工作。
如果设备能够保持稳定，那么说明它具备了抗干扰的能力；反之，如果设备出现了故障，那么就需要对它进行改进，提高它的抗干扰能力。
说到这，你可能会觉得这个试验挺简单的。
其实，这可不是那么回事！因为在这个试验中，电子设备需要面对各种各样的干扰，比如电磁干扰、射频干扰等等。
这些干扰可能会让设备产生误报、漏报等问题，从而影响到我们的日常生活和工作。
因此，电子设备在面对这些干扰时，需要具备强大的抗干扰能力，才能够顺利通过这个试验。
那么，我们该如何提高电子设备的抗干扰能力呢？其实，这个问题并不好回答。
因为抗干扰能力涉及到很多方面的因素，比如电路设计、元器件选择、信号处理等等。
要想提高电子设备的抗干扰能力，我们需要从多个方面入手，进行全面的优化。
我们要保证电路的设计合理。
一个优秀的电路设计可以有效地降低干扰的影响，提高设备的稳定性。
因此，在设计电路时，我们要充分考虑各种因素，力求达到最佳的效果。
我们要选择合适的元器件。
元器件的质量直接影响到设备的性能，因此我们要尽量选择高质量的元器件，以提高设备的抗干扰能力。
我们还要对信号进行有效的处理。
在实际应用中，信号可能会受到各种各样的干扰，因此我们需要对信号进行滤波、放大等处理，以消除干扰的影响。
EFT电快速瞬变脉冲群抗扰度试验
《EFT电快速瞬变脉冲群抗扰度试验》《EFT电快速瞬变脉冲群抗扰度试验》正文：电快速瞬变脉冲群抗扰度试验电快速瞬变脉冲群抗扰度试验[原创]电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验Electromagnetic compatibility----Testing and measurement techniques Electrical fast transient/burst immunity testGB/T17626.4-1999Idt IEC 61000-4-4:19941 范围本标准目的是为评估电气和电子的供电电源端口,信号和控制端口在受到重复性快速瞬变干扰时的性能确定一个共同的能再现的评定依据.本试验是为了验证电气和电子设备对诸如来自切换瞬态过程的各种类型瞬变骚扰的抗扰度2. 引用标准GB/T4365-1995 电磁兼容术语IEC68-1:1998 环境试验第1部分总则和导则3. 概述重复性快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口,信号和控制端口的试验4 定义4.1 EUT equipment under test受试设备4.2端口port受试设备的外部电磁环境的特殊接口4.3 EFT/B electrical fast transient /burst电快速瞬变脉冲群4.4 耦合coupling线路间的相互作用,将能量从一个线路传送到另一个线路4.5 耦合网络coupling network用于将能量从一个线路传送到另一个线路的电路4.6 去耦网络decoupling network用于防止施加到受试设备上的电快速瞬变电压影响其他不被试验的装置,或系统的电路4.7 耦合夹coupling clamp在与受试线路没有任何电连接的情况下,以共模形式将干扰信号耦合到受试线路的.具有规定尺寸和特性的一种装置4.8 接地平面ground plane一块导电平面,其电位用作公共参考电位4.9 电磁兼容性EMC设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力4.10 抗扰度immunity (to disturbance)装置,设备或系统面临电磁骚扰不降低运行性能的能力4.11 降低degradation (of performance)装置,设备或系统的工作性能与正常性能的非期望偏差4.12 瞬态transient在两相邻稳定状态之间变化的物理量或物理现象,其变化时间小于所关注的时间尺度4.13 上升时间rise time脉冲瞬时值首次达到10%峰值时与随后达到90%峰值的瞬时之间的时间间隔4.14 脉冲群burst一串数量有限的清晰脉冲或一个持续时间有的振荡.5 试验等级表1中列出了对设备的供电电源,保护接地,信号的控制端口进行电快速瞬变试验时应优先采用的试验等级的范围.等级在供电电源端口,保护接地I/O信号数据和控制端口电压峰值KV 重复频率KHZ 电压峰值KV 重复频率KHZ1 05 5 0.25 52 1 5 0.5 53 2 5 1 54 4 2.5 2 5* 特定特定特定特定6.试验设备6.1试验发生器试验发生器的主要元件:高压源;充电电阻;储能电容器;放电器;脉冲持续时间;成形电阻;阻抗匹配电阻;隔直电容6.1.1快速瞬变脉冲群发生器的性能和特性开路输出电压范围:0.25KV~4KV在接50欧负载时的运行特性:最大能量:4mJ/脉冲极性: 正负极性输出型式:同轴输出动态源阻抗: 50欧发生器的隔直电容:10nF单个脉冲的上升时间:5ns脉冲持续时间:50ns脉冲群持续时间:15ms脉冲群周期: 300ms6.1.2 快速瞬变脉冲群发生器特性的校验6.2 交/直流电源端口的耦合/去耦网络特性参数:频率范围:1MHZ~100MHZ耦合电容:33nF耦合衰减:<2dB在不对称条件下的去耦衰减:>20dbB网络中每条线路和其他线路之间的串扰衰减:>30dB耦合电容的绝缘耐受能力:5KV6.3 容性耦合夹耦合夹能在与受试设备各端口的端子,电缆屏蔽层或受试设备的任何其他部分无任何电连接的情况下把快速瞬变脉冲群耦合到受试线路上耦合夹的耦合电容取决于电缆的直径,材料和屏蔽该装置由盖住受试线路电缆的夹板组成,并且应放置在面积最小为1m2的接地平面上,接地参考平面的周边至少应超出耦合夹0.1m耦合夹的两端应具有高压同轴接头,其任一端均可与试验发生连接,发生器应连接到耦合夹最接近受试设备的那一端.7. 试验布置7.1 试验设备接地参考平面;耦合装置;去耦网络;试验发生器7.2 在实验室进行型式试验的试验装置7.2.1 试验条件受试设备应该放在接地参考平面上,并用厚度为0.1m±0.01m的绝缘支座与之隔开若受试设备为台式设备,则受试设备应放置在接地参考平面上方0.8m±0.08m处接地参考平面应为一块厚度不小于0.25mm的金属板,也可以使用其他的金属材料,但它们的厚度至少应为0.65mm接地平面的最小尺寸为1m*1m,其实际尺寸取决于受试设备的尺寸接地参考平面的各边至少应比受试设备超过0.1m接地参考平面应与保护地相连接除了位于受试设备下方的接地参考平面外,受试设备和所有其他导电性结构之间的最小距离应大于0.5m应使用耦合装置施加试验电压,试验电压应耦合到受试设备和去耦网络之间的线路上或与试验试验有关的两个设备之间的线路上在使用耦合夹时,除了位于耦合夹和受试设备下方的接地平面外,耦合板和所有其他导电性结构之间的最小距离是0.5m耦合装置和受度设备之间的信号线和电源线的长度应不大于1m7.2.2 把试验电压耦合到受试设备的方法通过耦合/去耦网络直接耦合电快速瞬变脉冲群骚扰电压通过容性耦合夹把骚扰试验电压施加到I/O端口和通信端口7.3 安装后试验的试验配置7.3.1 对供电电源端子和保护接地端子的试验7.3.2 对I/O和通信端口的试验8.试验程序8.1试验室参考条件8.1.1气候条件-------环境温度: 15℃~35℃-------相对湿度: 25%~75%-------大气压力: 86Kpa~106Kpa8.2.1 电磁条件实验室的电磁条件应能保证EUT正常运行,使试验结果不受影响8.2 试验应根据试验计划进行试验,包括对技术规范所规定的受试设备性能的检验试验计划应该规定以下内容:将要进行的试验的类型试验等级试验电压的极性内部或外部发生器激励试验的持续时间,不少于1min施加试验电压的次数待试验的受试设备端口受试设备的典型工作条件依次对受试设备各端口或对同属于两个以上电路的电缆等施加试验电压的顺序辅助设备9 试验结果和试验报告。
EN6100044电快速瞬变脉冲群抗扰试验
L1 L2 L3 N PE
Vs
EUT
10cm 绝缘物体
Grounding
All together
Common model test(共模测试)
▪ 同一时间所有相线(all线 对 地)-共模例如下图
L1,L2,L3,N,PE - Grounding
L1 L2 L3 N PE
Vs
EUT
10cm 绝缘物体
快速瞬变脉冲波经由 (CDN)耦合非耦合网络 供电至EUT之供电端子, 其他如信号线,控制线 等则经由容抗式耦合 夹具(capacitive coupling clamp)做测 试
Grounding
法规如何说到测试方式?
▪ Basic Standard(基础法规)并未详细说明如何将电 快速瞬变脉冲群测试波经由CDN(耦合/非耦合网络) 供电至EUT电源端口-法规只说明如何将测试波分别 供入到火线(L),中性线(Neutral)及接地线(earth line)
Typical Occurrence
Measurement result for the horn of a vehicle in a 12V supply network.
为何电快速瞬变脉冲群如此 重要?
Fast Transients
一般人对快速瞬变脉冲波认知不足 可对处理器计算机相关程序装置造成影响 会损害半导体 引起宽带传导及辐射干扰
测试频谱范围
Fast Transients / Burst
脉冲群周期
Characteristics
U
脉冲群持 续时间
脉冲群
300 m s 15 m s
Pulse Packet:
2.5 or 5 kHz,100K
EFT电快速瞬变脉冲群抗扰度试验
《EFT电快速瞬变脉冲群抗扰度试验》《EFT电快速瞬变脉冲群抗扰度试验》正文：电快速瞬变脉冲群抗扰度试验电快速瞬变脉冲群抗扰度试验[原创]电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验Electromagnetic compatibility----Testing and measurement techniques Electrical fast transient/burst immunity testGB/T17626.4-1999Idt IEC 61000-4-4:19941 范围本标准目的是为评估电气和电子的供电电源端口,信号和控制端口在受到重复性快速瞬变干扰时的性能确定一个共同的能再现的评定依据.本试验是为了验证电气和电子设备对诸如来自切换瞬态过程的各种类型瞬变骚扰的抗扰度2. 引用标准GB/T4365-1995 电磁兼容术语IEC68-1:1998 环境试验第1部分总则和导则3. 概述重复性快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口,信号和控制端口的试验4 定义4.1 EUT equipment under test受试设备4.2端口port受试设备的外部电磁环境的特殊接口4.3 EFT/B electrical fast transient /burst电快速瞬变脉冲群4.4 耦合coupling线路间的相互作用,将能量从一个线路传送到另一个线路4.5 耦合网络coupling network用于将能量从一个线路传送到另一个线路的电路4.6 去耦网络decoupling network用于防止施加到受试设备上的电快速瞬变电压影响其他不被试验的装置,或系统的电路4.7 耦合夹coupling clamp在与受试线路没有任何电连接的情况下,以共模形式将干扰信号耦合到受试线路的.具有规定尺寸和特性的一种装置4.8 接地平面ground plane一块导电平面,其电位用作公共参考电位4.9 电磁兼容性EMC设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力4.10 抗扰度immunity (to disturbance)装置,设备或系统面临电磁骚扰不降低运行性能的能力4.11 降低degradation (of performance)装置,设备或系统的工作性能与正常性能的非期望偏差4.12 瞬态transient在两相邻稳定状态之间变化的物理量或物理现象,其变化时间小于所关注的时间尺度4.13 上升时间rise time脉冲瞬时值首次达到10%峰值时与随后达到90%峰值的瞬时之间的时间间隔4.14 脉冲群burst一串数量有限的清晰脉冲或一个持续时间有的振荡.5 试验等级表1中列出了对设备的供电电源,保护接地,信号的控制端口进行电快速瞬变试验时应优先采用的试验等级的范围.等级在供电电源端口,保护接地I/O信号数据和控制端口电压峰值KV 重复频率KHZ 电压峰值KV 重复频率KHZ1 05 5 0.25 52 1 5 0.5 53 2 5 1 54 4 2.5 2 5* 特定特定特定特定6.试验设备6.1试验发生器试验发生器的主要元件:高压源;充电电阻;储能电容器;放电器;脉冲持续时间;成形电阻;阻抗匹配电阻;隔直电容6.1.1快速瞬变脉冲群发生器的性能和特性开路输出电压范围:0.25KV~4KV在接50欧负载时的运行特性:最大能量:4mJ/脉冲极性: 正负极性输出型式:同轴输出动态源阻抗: 50欧发生器的隔直电容:10nF单个脉冲的上升时间:5ns脉冲持续时间:50ns脉冲群持续时间:15ms脉冲群周期: 300ms6.1.2 快速瞬变脉冲群发生器特性的校验6.2 交/直流电源端口的耦合/去耦网络特性参数:频率范围:1MHZ~100MHZ耦合电容:33nF耦合衰减:<2dB在不对称条件下的去耦衰减:>20dbB网络中每条线路和其他线路之间的串扰衰减:>30dB耦合电容的绝缘耐受能力:5KV6.3 容性耦合夹耦合夹能在与受试设备各端口的端子,电缆屏蔽层或受试设备的任何其他部分无任何电连接的情况下把快速瞬变脉冲群耦合到受试线路上耦合夹的耦合电容取决于电缆的直径,材料和屏蔽该装置由盖住受试线路电缆的夹板组成,并且应放置在面积最小为1m2的接地平面上,接地参考平面的周边至少应超出耦合夹0.1m耦合夹的两端应具有高压同轴接头,其任一端均可与试验发生连接,发生器应连接到耦合夹最接近受试设备的那一端.7. 试验布置7.1 试验设备接地参考平面;耦合装置;去耦网络;试验发生器7.2 在实验室进行型式试验的试验装置7.2.1 试验条件受试设备应该放在接地参考平面上,并用厚度为0.1m±0.01m的绝缘支座与之隔开若受试设备为台式设备,则受试设备应放置在接地参考平面上方0.8m±0.08m处接地参考平面应为一块厚度不小于0.25mm的金属板,也可以使用其他的金属材料,但它们的厚度至少应为0.65mm接地平面的最小尺寸为1m*1m,其实际尺寸取决于受试设备的尺寸接地参考平面的各边至少应比受试设备超过0.1m接地参考平面应与保护地相连接除了位于受试设备下方的接地参考平面外,受试设备和所有其他导电性结构之间的最小距离应大于0.5m应使用耦合装置施加试验电压,试验电压应耦合到受试设备和去耦网络之间的线路上或与试验试验有关的两个设备之间的线路上在使用耦合夹时,除了位于耦合夹和受试设备下方的接地平面外,耦合板和所有其他导电性结构之间的最小距离是0.5m耦合装置和受度设备之间的信号线和电源线的长度应不大于1m7.2.2 把试验电压耦合到受试设备的方法通过耦合/去耦网络直接耦合电快速瞬变脉冲群骚扰电压通过容性耦合夹把骚扰试验电压施加到I/O端口和通信端口7.3 安装后试验的试验配置7.3.1 对供电电源端子和保护接地端子的试验7.3.2 对I/O和通信端口的试验8.试验程序8.1试验室参考条件8.1.1气候条件-------环境温度: 15℃~35℃-------相对湿度: 25%~75%-------大气压力: 86Kpa~106Kpa8.2.1 电磁条件实验室的电磁条件应能保证EUT正常运行,使试验结果不受影响8.2 试验应根据试验计划进行试验,包括对技术规范所规定的受试设备性能的检验试验计划应该规定以下内容:将要进行的试验的类型试验等级试验电压的极性内部或外部发生器激励试验的持续时间,不少于1min施加试验电压的次数待试验的受试设备端口受试设备的典型工作条件依次对受试设备各端口或对同属于两个以上电路的电缆等施加试验电压的顺序辅助设备9 试验结果和试验报告。
EN61000-4-4电快速瞬变脉冲群抗扰性试验
同一时间仅有一相线(线 对 地)-共模例如下图L1-
Grounding
L1 L2 L3 N PE
Vs
EUT
10cm 绝缘物体
Grounding
All together
Common model test(共模测试)
同一时间所有相线(all线 对 地)-共模例如下图
L1,L2,L3,N,PE - Grounding
L1 L2 L3 N PE
Vs
EUT
10cm 绝缘物体
快速瞬变脉冲波经由 (CDN)耦合去耦合网络 供电至EUT之供电端子, 其他如信号线,控制线 等则经由容抗式耦合 夹具(capacitive coupling clamp)做测 试
Grounding
法规如何说到测试方式?
Typical Occurrence
Measurement result for the horn of a vehicle in a 12V supply network.
为何电快速瞬变脉冲群如此 重要?
Fast Transients
一般人对快速瞬变脉冲波认知不足 可对处理器计算机相关程序装置造成影响 会损害半导体 引起宽带传导及辐射干扰
In vehicles (cars, boats, etc.) 车用及船舶环境下
signalling horn 通讯装置 wipers (interval switching) 雨刷动作(间隔切换动作)
EN61000-4-4 试验等级及条件
法规 等级
1 2 3
在供电电源和保护接
地(PE)端子
在信号和控制端口
电快速瞬变脉冲群之物理现象说明
横跨于间隙间一系列或(连续性)非意图 性之电压放电
电快速瞬变脉冲群抗扰度试验
电快速瞬变脉冲群抗扰度试验Electrical fast transient burst immunity test⏹试验设备（test equipment）图⏹试验目的（test objective）电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，会在断开点处产生一种能量较小、但频谱很宽的暂态干扰，会对电子电气产品的可靠工作带来很大的威胁。
电快速瞬变脉冲群试验就是检验电子电气设备在受到这类暂态骚扰时的性能。
The objective of the test is to confirm that the EUT will not mal-operate when energized and subjected to electrical fast transient burst such as those originating from the interruption of inductive loads, rel ays contact bounce, etc…⏹设备主要参数（parameter）脉冲波形（pulse waveform）：5/50ns脉冲电压（pulse voltage）：0.5kV～4 kV脉冲频率（pulse frequency）：5kHz和2.5kHz⏹试验要求（test requirement）⏹依据标准：(standards)GB/T 17626.4（idt IEC 61000-4-4）电磁兼容试验和测量技术电快速瞬变/脉冲群抗扰度试验GB/T 14598.10（idt IEC 60255-22-4）电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验电快速瞬变/脉冲群抗扰度试验HUAJIAN。
电快速瞬变群脉冲抗扰度测试
声明一、未经本公司书面同意，使用方不得传播给第三方使用及网络传播。
二、本报告仅对试验样品负责。
三、此测试报告应该公司专用章，否则该报告无效。
四、对报告若有异议，应及时向本公司提出。
五、报告无校对、审核、批准、确认签字无效。
一、试验名称电快速瞬变群脉冲抗扰度测试二、试验依据测试标准：GB/T 17626.4-2008产品测试是否通过依据判断依据依据1：指示灯指示正常状态：产品上电后，指示灯前5s暗，之后进行1s周期闪烁非正常状态：除了正常状态以外的，状态都归为非正常状态依据2：上位机显示正常状态：上位机复位次数没有变化（不包括上电次数）非正常状态：上位机复位次数出现递增（不包括上电次数），判定非正常工作依据3：对群脉冲发生器进行控制正常状态：能完整打完所有群脉冲数据非正常状态：中途出现非正常停止或者暂停三、试验目的XXXX产品电快速瞬变脉冲群抗扰度的测试四、试验样品五、试验设备六、试验条件（试验方法）1、试验条件温度：18～28℃相对湿度：25％～75％大气压力：86kPa～106kPa电源线群脉冲参数电压：±4.5KV频率：5kHZ ；100kHZ信号线群脉冲测试电压：±4KV频率：5kHZ ；100kHZ2、电源线群脉冲测试（1）连线方式说明：XXXX测试产品电源由12V锂电池电源供电，电池正和电池负接入群脉冲发生器，群脉冲发生器把经过耦合后的电源信号对XXXX测试产品进行供电（2）连线示意图：如下图所示（3）测试步骤a、打开测试程序：GB1234-5KHZb、接通群脉冲输入和输出电压：点击EUTc、运行：点击RUN关于命名方式的说明：A程序名称GB-SG-1234-5K，GB表示标准等级测试，PW电源线耦合测试，1234表示等级1（0.5KV）、等级2（1KV）、等级3（0.2KV）、等级4（0.4KV），5K表示测试频率B程序名称Q-SG-4500-5K，Q表示企业标准内部特殊要求，PW电源线耦合测试，4500指的是测试电压4500V，5K表示测试频率关于电源负/PE/外壳连接说明：A电源负/PE/外壳不相连：电源负和外壳悬空，PE正常连接到大地B电源负/PE/外壳不相连：电源负、外壳和PE相连，PE连接到大地3、信号线群脉冲测试（1）连线方式说明群脉冲发生器P-OUT输出使用标准线连接到耦合夹电源及信号线：直接连接到xxxx测试板控制口电池采样及温度线：直接连接到xxxx测试板电压口说明：使用电容耦合夹必须关闭EUT按钮，同时电源不能通过群脉冲发生器，必须使用锂电池直接供电。
EFT作业指导书
篇一：eft作业指导书eft (electrical fast transient test)耐電子快速脈衝試驗操作程序1.開機：1.1 將控制p.c.及測試儀器(ture-eft soure ce-40)之[system power]打開。
1.2 測試儀器(ture-eft soure ce-40)需熱機30分鐘以上，始能開始作測試。
2.測試：2.1 將控制p.c.啟動windows軟體，再進入控制軟體program manager之中。
2.2進入主畫面選擇”burst wave”(e400 burstware program)。
2.3接著進入e400：untitled(keytek device：ecat)之畫面後，按下<enter>(ok)。
2.4繼續會出現(如附圖)之畫面。
2.5至”test files”功能項下，選擇”open a test”則會出現下列file：2.5.1 clamp.eft ：測±250v、±500v時選用。
2.5.2 standard.eft：測±500v、±1000v時選用。
2.5.3 sponton.eft：測±1000v時選用。
2.5.4 level3.eft：測±2000v時選用。
2.5.5 level4.eft：測±4000v時選用。
? 選擇適當測試file後，再按下”ok”確定。
2.6將游標移至”eut power”處：2.6.1 “off”→電源關閉狀態。
(灰) => 在此狀態下，電源無法開啟。
2.6.2 “rdy”→即ready(準備)狀態。
(綠) => 選擇此項目。
2.6.3 “on”→電源開啟狀態。
(藍) => 可開始run(eut)程式。
2.7將儀器之[eut mains](藍色按紐)按下(須在rdy狀態下)。
电快速瞬变脉冲群抗扰性实验
Basic Standard(基礎法規)並未詳細說明如何將電快速瞬變脈沖群測試波經由CDN(耦合/非耦合網路)供電至EUT電源端口-法規只說明如何將測試波分別供入到火線(L),中性線(Neutral)及接地線(earth line) 但在Product Standard(產品標準)卻有說明到 必須把所有相線(L+N+PE)同時對地做共模測試(Common mode test) 最好之方式是無論如何差模及共模兩者皆作測試
CAS 3025 Calibration set for Modula Burst generator
Modula 6505
– NSG2050 system
NSG 2050 System Main frame + PNW 2225 Burst Generator with 16A CDN + CDN 8015 IEC coupling clamp w interlock + Win 2050 Windows Test Software
接地線須小於1m
接地線越短越好
EUT 放置位置最好離開產生器及其他導體至少50cm
10cm 高之 絕緣支架
˙針對待測物必須放在測桌情況下測時,桌高需為80cm
金屬接地板:1mx1m
L
N
PE
AC/DC
L
針對信號端口之電快速脈沖群抗擾性測試佈局
**如選擇 CDN 8015 –M CDN with interlock function
Modula system 之重要附件
LE233 80cm SHV –SHV cable NSG3025 to CDN 8014/8015
CDN 8014/ 8015 Capacitive Coupling Clamp –8015 with Interlock function
电快速瞬变脉冲群抗扰度(EFT)测试
1.概述
本标准主要介绍国家标准GB/T17626.4：1998《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》的试验方法，对应国际标准IEC61000-4-4：1995《电磁兼容第4部分：试验和测量技术第4分部分：电快速瞬变脉冲群抗扰度试验》。
本标准为基础标准，规定了电气和电子设备对振荡波抗扰度试验的试验等级和测量方法。
4.1信号发生器技术参数变化
4.1.1信号发生器电路变化
在脉冲群发生器中，原标准与新的标准草案在发生器组成的主要元件上有一个明显区别：原标准讲的是火花气隙（spark gap）；新的标准草案讲的是高电压开关（high voltage switch）。
4.1.2特性参数变化
1).标准草案给出了两种不同负载条件下的输出电压范围，1000Ω负载的输出电压为0.24kV～3.8kV；50Ω负载的输出电压为0.125V～2kV。
4.电快速瞬变脉冲群EFT测试新、旧标准对比
电快速瞬变脉冲群抗扰度试验作为设备抗扰度试验的一个重要组成部分在国际上己经有20多年的历史。在此期间，我国也两度将有关脉冲群试验的国际标准转化为国家标准，分别是GB/T13926.4-1992《工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求》和GB/T17626.4-1998《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》。目前，最新的IEC61000-4-4标准草案（FDIS文件）已经出版。
其他情况下，用分立的100pF电容来代替耦合夹、金属箔或带的分布电容以把电快速瞬变脉冲群发生器的电压耦合到线路端子上可能是有用的。
3.4试验判定
A、在技术要求限值内性能正常。
B、功能或性能暂时降低或丧失，但能自行恢复。
C、功能或性能暂时降低或丧失，但需要操作者干预或系统复位。
电快速瞬变脉冲群抗扰度试验作业指导书
电快速瞬变脉冲群抗扰度试验作业指导书电快速瞬变脉冲群抗扰度试验作业指导书1. 范围：本作业指导书规定了整机电磁兼容（EMC）电快速脉冲群抗扰度试验方法。
2. 引用标准：GB4706.1-2005《家用和类似用途电器的安全第一部分：通用要求》GB 4343.2-1999《电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度—产品类标准》GB/T 17626.4-1999《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》GB/T 4365-2003《电磁兼容术语》IEC 60335-1:2001+A1:2004《Household and similar electrical appliances－Safety －Part 1:General requirements》CISPR 14-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》IEC 61000-4-4:2004《Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test》EN60335-1:2002《Household and similar electrical appliances - Safety - Part 1: General requirements》EN 55014-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》EN 61000-4-4:2004《Electromagnetic compatibility (EMC) - Part 4: Testing and measurement techniques - Section 4: Electrical fast transient/burst immunity test - Basic EMV publication 》3. 术语和定义：3.1 EUT equipment under test受试设备。
电快速瞬变脉冲群抗扰试验作业指导书
连接路径
电压峰值KV
脉冲频率
脉冲群宽度/周期
试验时间
判定标准
创维
L – GND N - GND
±0.5～±1.5
5 KHz
15/300 ms
120 S
B
±1.6～±2
C
PHILIPS
L – GND N - GND
±0.5～±1.2
5 KHz
15/300 ms
60 S
B
±1.2～±1.5
C
7、质量记录：《电快速瞬变脉冲群试验报告》
6、试验判定标准：
标准A：试验期间机器按预定的状态继续正常工作；各项功能或性能无异常现象。
标准B：试验期间机器的功能或性能暂时降低或丧失，但可自动恢复正常；试验后机器按预定的状态继续正常工作。
标准C：功能或性能暂时降低或丧失，要求人工复位或电源开关机后才能恢复正常。
除此之外，则判定不合格。如：硬件失效或软件数据出现不可恢复的故障；或超出规格的严重缺陷和用户接收标准不允许的问题。
5.3、试验电压应施加到每根电源线和连接受试设备的电源插座处的保护接地之间。
5.4、确认所有的连接都正确，试验电压与被试验产品的电压一致。按“Line ON/OFF”键，使电压输
试验项目
电快速瞬变脉冲群抗扰试验
产品名称
彩色电视机、视盘机
版本号：02
第2页总2页
出指示灯亮，表明有电压输出。
5.5、打开电视机电源，将电视机调谐至某个位置(标准彩条、半彩条、P卡图像)，调节电视机图像至标准状态，音量调至适当位置；并同时确认电视机处于正常的工作状态，必要时检查、记录存贮器数据。
④试验时间：120 S
⑤试验模式：正常工作和待机状态均须试验。
电快速瞬变脉冲群抗扰度(EFT)测试
新标准草案对台式设备试验配置方式的改变，对台式设备的试验严酷度以及试验结果的一致性有了极大的提高。按照原标准的试验配置，台式设备放在木头桌子上，试验发生器放在参考接地板上（试验发生器的接地端子以低阻抗与参考接地板连接），迭加了干扰电压的电源线则从地面处再伸展到台式设备的电源输入端。因此电源线的实际离地高度要在80cm以上，使得电源线相对参考平面的阻抗不能固定（不同的摆放位置有不同的阻抗），而且电源线过大的高频阻抗（相对于电源线离开参考地平面为10cm的布局来说），使得电源线上的脉冲群干扰的高频成分大量逸出，导致实际进入被试设备的干扰变弱。因此利用原标准和新标准草案提供的试验配置对同一台设备做试验时，可以得出截然不同的结果。
变化原由：
实际情况为脉冲群中单个脉冲的重复频率的实际值为10kHz到1MHz，但早先采用固定调节火花气隙的发生器难以再现这种相对较高的重复频率，因此标准规定了频率较低的、有代表性的专用脉冲。即试验波形与实际情况相差较多。随着脉冲形成器件的更新，特别是高速高压电子开关的选用，把脉冲频率提高到与实际情况相符合，是理所当然的事情，这使得脉冲群抗扰度试验更加切合实际的干扰情况。
最后，新标准草案还要求不需经受快速瞬变脉冲试验的线路要圈起来，并尽可能地远离受试线路，以减少线路之间的耦合。
关于在I/O和通信端口上的试验配置，原标准与新标准草案都采用电容耦合夹来做试验。但是原标准中，当两台设备同时进行试验时，受试设备与耦合夹的距离l1=l2≤1m；当只对一台设备进行试验时，为了去耦，l2至少要≥5m，或l2＞5l1。在新标准草案中，两台设备同时试验时，受试设备与耦合夹的距离l1=l2=0.5m±0.05m；当仅对一台设备进行试验时，在不需要进行试验的这台设备与耦合夹之间必须插入一个去耦网络。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
果超过0.5m ，应把电源线折叠在一起，然后放置在距参考接地板上方 0.1m 处。
1. 目的:评价产品在电快速瞬变脉冲群干扰下的抗干扰能力。
（电路中，机械开关对电感性负载的切换，通常会对同一电路中的其他电气和电子设备产生干扰。
这类 干扰的特点是：脉冲成群出现、脉冲的重复频率较高、脉冲波形的上升时间短暂、单个脉冲的能量较 低。
）2. 范围:适用于电源线有接入供电网络的电子电气产品。
3. 定义：暂无4. 职责: 4.1测试员负责雷击浪涌测试的产品接线、过程测试及异常反馈; 4.2审核人员负责试验记录结果或试验过程状态的确认及巡查。
5. 内容:图1.单相供电设备接线图式试验”为例进行配置。
“在设备最终安装条件下对另，我司主要以产品电源线上的抗干扰试验为主，因此重点讲述“电源线抗干扰”试验配置。
一15.2.1台式设备电源线抗干扰试验配置受试设备按生产厂的安装要求与接地系统相连接，不允许有额外的接地，受试设备的的电源线长度如修订日期：页 码：2/16控5.1 试验接线:1）将受试设备的供电网络接入仪器后面板的“ 2） 5.2 试验配置:EUT 电源输入端”，将受试设备的电源端接、地线（PE 线）一一对应。
（标准配置）接线须短而粗，长宽比小于F1科1持按照GB/T17626.4，IEC61000-4-4最新标准的相关要求进行配置。
本配置主要以“在MAI./'■1LJ“EUT 电源输出端”，注意相线（L 线 N线板相连, 将仪器前面板上的接地端子（SG *注意：请尽量使用 50cm 的“带护套 ECT■验室进行的型修订日期：页码：3/16控长度：0. 5m1趙缘支座被试设备群脉冲发竺器按地参考平面图2.台式设备电源线抗干扰试验配置图①长度；0, 5m1屣缘支座被试设备群脉冲发生器接地参考平面图3.台式设备电源线抗干扰试验配置图②\ '蕾考孃地板怪拔堤0.5也乂下'忒刮桌1趙錄支座被试设备长度：0. 5m 5.2.2地面设备信号线抗干扰性试验配置土接线要求与台式设备相同）电源群泳冲注人POUT电:爆15.2测试机台:群脉沖发梓器标准接地板杭州远方EMS61000-4B 智能型群脉冲发生器(ELECTRICAL INTELLIGENT TRANSIENT GENERATOR)5.3.8.2 测试时间小干重复时间修订日期：页 码：4/16控5.3操作步骤: 5.3.1按试验接线图连接好试验接线; 5.3.2打开仪器前面板的电源开关，面板上出现初始化信息后，进入待机状态; 5.3.3设置试验参数（方法别纸参考 附录2:群脉冲试验参数设置） 5.3.4开始测试 按“START ” 键，仪器先调整试验电压至设定值，然后开始测试。
测试界面如下图所示: USER :0 Running + )(1 V Spike Freq ： 5kHz Pulses NO, : 100 Syncro Deg: 270 15s REP: 20ms Vpeak Coupl ing-^>Poit Timer: 图3.自动模式测试界面\T ：ER ：0 Running Power: 0V 0.0A4-斤Spike Freq: 5kHz WS p u i Ees ND, : iooVpeakCoupling ―'PortPress Start for a single burst 一一>图4.手动模式测试界面5.3.5终止测试 当测试完成或测试过程中，按“ RESET ”键可切断群脉冲输出，终止测试。
此时，仪器恢复到待机 状态。
5.3.6下一轮测试 当需要测试其它设备时，将受试设备依次接入，重复测试即可。
5.3.7测试完成 全部测试结束后，确保仪器处于待机状态，方可关闭仪器工作电源。
5.3.8错误信息 5.3.8.1仪器内部检测到高压源异常 Generator HV-source error Please press RESET key解决方案：先按“ RESET ”键，使仪器恢复到待机状态，然后关闭仪器工作电源。
3分钟后开机重新进行测试，如再出现该提示（可尝试 3~5次），请与远方公司指定代理商或厂家联系。
「文件名称： 群脉冲抗扰度测试作业指导书受文件编号:制定日期：修订日期：页 码：5/16控Generator not ready for run-> test time < repetition Reset test t ime or repet ion解决方案：重新设置测试时间(test time )、重复时间(repetition )。
使测试时间大于重复时间。
5.383每脉冲群持续时间大于重复时间Cenerator not ready for run i> burst duration > repetition change number of pulses or repetition解决方案：重新设置每脉冲群个数( Number of pulses )、重复时间(repetition )。
注：每脉冲群持续时间(ms )=每脉冲群个数 * 1/脉冲频率(Spike Fre )5.384没有设置耦合路径Must select one coupling path Please check coupling path解决方案：设置合适的耦合路径。
5.3.8.5 EUT 电源异常EUT power frequency is error Please check the EUT power解决方案：检查 EUT 供电电源是否正常，EUT 电源是否接入，“EUT POWER ”指示灯是否点亮。
5.3.8.6每秒脉冲个数超出MainlPower : 0V 0. 0AMainl Power : 0V 6 0A「文件名称： 群脉冲抗扰度测试作业指导书受文件编号:制定日期：修订日期：页 码：6/16控Generat or not ready for run 一> Spike rate > 500 spikes/sec Reduce number of pules or repetition解决方案：重新设置每秒脉冲个数或重复时间，使每秒脉冲个数符合要求。
注意：最大每秒脉冲个数与试验电压成一定的反比关系，电压越大，每秒脉冲个数越少。
如：试验电 玉设置为1000V 时，每秒脉冲个数最大为 7880;试验电压设置为 4000V 时，每秒脉冲个数最大为 式验电压设置为 4800V 时，每秒脉冲个数最大为 280。
5.3.8.7渐变周期超出测试时间解决方案：重新设置测试时间或重复时间，使测试时间至少可完成一次渐变周期。
6. 控制要点：6.1为安全起见，试验过程中请勿接触“P.OUT'和“ EUT POWER OUT 端口。
6.2试验过程中，会产生一定的辐射干扰，因此某些敏感设备如电脑及其附件（鼠标、键盘等）应尽量 远离试验设备，并有不同的供电回路。
6.3当试验前请仔细检查连线，确保正确无误后方可进行试验。
6.4为保证试验的正确性，配置试验时务必严格遵守GB/T17626.4 , IEC61000-4-4最新标准要求。
6.5测试前确保仪器的接地端子良好接地。
6.6请保持仪器清洁，为确保良好的通风散热，机箱左右侧板和后面板开设的通风孔切勿堵死，也不宜 放置障碍物，严禁覆盖。
6.7试验过程中，请将被测产品放在“ 10cm 绝缘支座上”；且连接群脉冲发生器与被测产品的连接线尽量使用50cm 左右的“带护套双插拔测试线”（标配）。
7. 核决权限：暂无 3.相关文件/资料：3.1《EMC61000-4系列智能型群脉冲发生器用户手册 Ver2.01》9.应用表单：Mainl400;9.1《群脉冲测试过程记录表（01版）》文件名称：群脉冲抗扰度测试作业指导书 文件编号： 制定日期： 修订日期：页 码：7/16【附录】【群脉冲抗扰度试验参数设置】1）测试等级设置图5.4测试等级设置界面当光标选中测试等级（LEVEL: IP -LEVEL :5A ： USER:0-49）选项时，按操作 键中间的恻按键进入测试等级编辑界九此时被编辑选项将仝闪烁‘•按■或「 键选择编辑选项”当选择^LEVEL 或USEIT 第级模式编辑时.按** ▲或键选 择"USER 或LEVELI 当选择等级选项编辑时.按 f f 「键选择测试 等级选项*按操作键中间的圆按键可保存当前设置，退出编辑状态，按复位按键 不保存当前设SS 并退出编辑状态。
本仪器的测试等级选项如下所示’LEVEL IP ： LEVEL IN ： LE¥EL 1A： LEVEL 2P ； LEVEL 2N ：LEVEL2A： LEVEL 3P ； LEVEL 3N ： LEVEL3A： LEVEL 4P ： LEVEL 4N ： LEVEL.A； LEVEL 5P ：LEVEL 5N ：LEVEL5A：USER 0 〜49 （共50组h其中LEVEL: IP-LEVEL: 5A 是參照IEC61000-4-4要求配胃的测试参数（如表11「I有选项均可编辑,，Mainl Power: OV 0. OAV-peak : 250VPolarity:pos Spike Freq: 5kHzNumberof Pulses : 752) 试验电压设置:US 瓯：00 Mainl I | P 口胆r: QV 匕 QA图®5试验电压设置界面当光标选中试验电压(Y-peak)选项时+按操竹键中间的鬪按键进入试骚电 压编辑界面*此时试验电压的被编辑位将会闪烁"按対叫键选择被编辑位* 按“▲、▼“选取当讪编辑位的数值a 按操作犍中间的圆按檯可保存当前设置.退出编辑状态.按豆位按避不保右玛丽设代.井退出编轲状态. 电压设置范帼；0.25kV~4.8k 讥V-peakPolarity :posSpike Freq: 1000kHz Number of Pulses : 103) 试验极性设置Pulse polarity:positive/negative图£6试验极性设置界面当光标选中试验极性(Polarity)选项时，按操作键中间的EI 按键进入试验 极性编辑界面'按“▲・▼"选取试验极性(反色的为选中项几按操柞掘中间的 圆按键可保存当前设置'退出编辑状态.按复位按键不保存当前设置，并退出编 辑状态•pos:i£极性:neg ：负极性血测试时间设置USER ：0。
