西电电子信息系统综合实验报告材料
西电DSP上机实验报告2
DSP实验报告及大作业学院：电子信息工程班级：学号：姓名：实验一 VISUAL DSP++的使用入门一、实验目的1、熟悉VISUAL DSP++的开发环境。
针对ADSP－21065L SHARC DSP，利用几个用C、C++和汇编语言写成的简单例子来描述VISUAL DSP＋十编程环境和调试器（debugger）的主要特征和功能。
2、对于运行在其它类型SHARC处理器的程序只需对其链接描述文件（．LDF）做一些小的变化，用于ADSP－21065L硬件仿真。
二、实验内容实验一：启动Visual DSP++，建立一个用C源代码的工程（Project），同时用调试器来评估用C 语言所编写代码的性能；实验二：创立一个新的工程，修改源码来调用一个汇编（asm）程序，重新编译工程，用调试器来评估用汇编语言所写程序的性能；实验三：利用调试器的绘图（plot）功能来图形显示一个卷积算法中的多个数据的波形；实验四：利用调试器的性能统计功能（Statistical profile来检查练习三中卷积算法的效率。
利用所收集到的性能统计数据就能看出算法中最耗时的地方。
三、实验步骤及结果练习一：1、进入 Visual DSP＋＋，显示Visual DSP++的集成开发和调试环境窗口。
选择菜单中的Session\New Session\SHARK\ADSP-21065L SHARK processing Simulator.此过程为将要编译运行的程序建立了一个Session.2、选择菜单File 中Open 打开Project\E:\float\unit_1\dot_product_c \dotprodc．dpj。
（注：练习中将float压缩包解压与E盘）3、在菜单 Project中选择 Build Project来对工程进行编译。
在本例子中，编译器会检测到一个未定义的错误，显示为：“．＼dotprod_main.c”，line 115：error ＃20：identifier“itn”is undefined itn i；双击该行文字，光标会自动定位出错行，再该行中将“itn”改为“int”,重新编译后没有错误。
西电计组课程设计实验
西电计组课程设计实验
西电计组课程设计实验是电子信息工程学院（EI）的一门课程实验，旨在培养学生的计算机组成原理、数字逻辑电路设计与实现、计算机硬件的设计与开发等方面的实践能力。
课程设计实验具体内容包括以下几个方面：
1. 逻辑电路设计与实现：学生需要根据指定的逻辑电路功能要求，设计并实现相应的数字逻辑电路。
例如，设计与实现简单的组合逻辑电路、时序逻辑电路等。
2. 简单计算机体系结构设计与实现：学生需要从零开始设计并实现一个简单的计算机体系结构，包括处理器、存储器、输入输出接口等。
这个实验要求学生具备一定的计算机组成原理知识和Verilog语言及FPGA芯片编程经验。
3. 简单操作系统设计与实现：学生需要设计并实现一个简单的操作系统，包括进程管理、内存管理、文件系统管理等功能。
这个实验要求学生具备一定的操作系统原理知识和C语言编程经验。
4. 计算机硬件性能测评与优化：学生需要对设计的计算机硬件进行性能测评和优化。
通过对硬件设计的改进，提高计算机的性能，例如提高运算速度、减少资源占用等。
通过这些实验，学生将深入理解计算机组成原理和数字逻辑电路设计原理，培养计算机硬件设计与开发的实践能力，为进一步的研究和工作打下坚实的基础。
2021年西安电子科技大学计组实验报告
西安电子科技大学计算机组织与体系结构 课程试验汇报试验名称 计算机组织与体系结构计算机 学院 1503013 班姓名 陈宁 学号 同作者 罗超试验日期 年 9 月 24 日试验地点 E-II-311 试验批次 第二批一．试验目1．深入了解基础模型计算机功效、组成知识;2．深入学习计算机各类经典指令实施步骤;3．学习微程序控制器设计过程和相关技术, 掌握LPM_ROM配置方法。
4．在掌握部件单元电路试验基础上, 深入将单元电路组成系统, 结构一台基础模型计算机。
5．定义五条机器指令, 并编写对应微程序, 上机调试, 掌握计算机整机概念。
掌握微程序设计方法, 学会编写二进制微指令代码表。
6．经过熟悉较完整计算机设计, 全方面了解并掌握微程序控制方法计算机设计方法。
二．试验原理1．在部件试验过程中, 各部件单元控制信号是人为模拟产生, 而本试验将能在微过程控制下自动产生各部件单元控制信号, 实现特定功效。
试验中, 计算机数据通路控制将由微过程控制器来完成, CPU 从内存中取出一条机器指令到指令实施结束一个指令周期, 全部由微指令组成序列来完成, 即一条机器指令对应一个微程序。
2．指令格式 （1）指令格式采取寄存器直接寻址方法, 其格式以下:其中, OP -CODE 为操作码, rs 为源寄存器, rd 为目寄存器, 并要求:1,存放器读操作（KRD）: 下载试验程序后按总清除按键（CLR）后, 控制台SWA、SWB为“0 0”时, 可对RAM连续手动读入操作。
2,存放器写操作（KWE）: 下载试验程序后按总清除按键（CLR）后, 控制台SWA、SWB为“0 1”时, 可对RAM连续手动写操作。
3、开启程序（RP）: 下载试验程图6-1 数据通路框图序后按总清除按键（CLR）后, 控制台SWA、SWB为“1 1”时, 即可转入到微地址“01”号“取指令”微指令, 开启程序运行。
依据以上要求设计数据通路框图, 如图5-1所表示。
电子系统综合设计实验报告

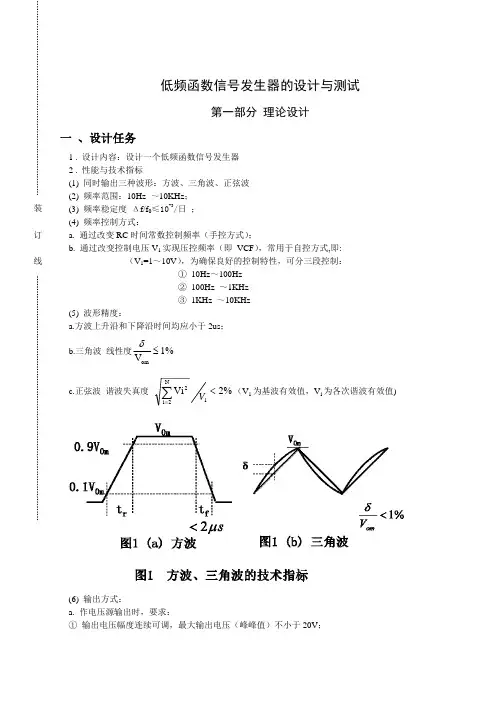

4
T1 为小功率管，但其耐压也应按 2E 选用，R2 为其集电极负载，最好用一恒流源取代。C5 为消振电 容，其电容值通常为 100P 左右。 调节电位器 W 可改变输出晶体管 T2~T5 的静态工作电流，以克服交越失真。 T1 管的静态工作电流通常设置在 5mA 左右，以适应 T2 级拉电流负载（VC1 升高时，T2、T4 工作）和 T3 级灌电流负载（VC1 降低时，T3、T5 工作）的需要，由此便可确定 R2 的大小：
装 订 线
Vom
1%
N
c.正弦波 谐波失真度
Vi
i2
2
V1
2% （V1 为基波有效值，Vi 为各次谐波有效值)
(6) 输出方式： a. 作电压源输出时，要求： ① 输出电压幅度连续可调，最大输出电压（峰峰值）不小于 20V；
② 当 RL=100Ω～1KΩ时，输出电压相对变化率
v 0 1% (即要求 R0<1.1Ω ); v0
电路说明： 三端固定集成稳压器包含 7800 和 7900 两大系列，7800 系列是三端固定正输出稳压器，7900 系列是 三端固定负输出稳压器。它们的最大特点是稳压性能良好，外围元件简单，安装调试方便，价格低廉，现 已成为集成稳压器的主流产品。7800 系列按输出电压分有 5V、6V、9V、12V、15V、18V、24V 等品种； 按输出电流大小分有 0.1A、0.5A、1.5A、3A、5A、10A 等产品。例如型号为 7815 的三端集成稳压器，表 示输出电压为 15V，输出电流可达 1.5A。同理 7900 系列的三端稳压器也有-5V～-24V 七种输出电压，输 出电流有 0.1A、0.5A、1.5A 三种规格。 一般情况下， 由于集成稳压器的输入电压受到最大输入电压的限制， 所以应该先用一个变压器将 220V 的交流电压降压为 15V，再输入稳压器电路。 如图所示，变压器输出的交流电压经 D1～D4 整流，C1、C2 是整流滤波电路，输出电压为 UI。在靠 近三端集成稳压器输入、输出端处，一般要接入 C=0.33F 和 C=0.1F 电容，其目的是使稳压器在整个输 入电压和输出电流变化范围内，提高其工作稳定性和改善瞬变响应。为了获得最佳的效果，电容器应选用 频率特性好的陶瓷电容或胆电容为宜。另外为了进一步减小输出电压的纹波，一般在集成稳压器的输出端 并入一几百F 的电解电容。
西电实习报告
电气工程学院2012级专业认知实习实习报告7月2日至7月4日，我们在电气工程学院老师的带领下，进行了为期3天的专业认知实习，实地参观了西电集团的大规模实验厅以及各种大规模电力设备，并到陕西省电力公司培训中心进行了参观学习。
通过这三天的认知学习，我们队专业相关专业知识和原理有了更深于课本的认识。
7月2日上午，我们首先前往洗点开关电气有限公司，在工作人员，讲解人员首先带领我们认识熟悉了整个厂区的结构和环境，接下来，讲解人员对展柜中gis开关柜进行了一一的讲解。
第一次见到这些神奇的电力设备，我倍感新奇。
通过聆听专业人员的讲解，并且进行网上相关资料学习，我了解到gis，也叫高压配电装置，主要把母线、断路器、ct、cp、隔离开关、避雷器都组合在一起的开关站。
gis 的优点主要包括：1，有很高的安全性和可靠性，2 能够让变电站实现小型化。
gis中核心技术主要有绝缘涉及，通流设计，气体密封设计等。
随后，我们又去了西电变压器有限责任公司。
带着安全帽的我印象最深刻的就是整个工厂里随时都有可能发生事故的吊车。
据负责讲解的工作人员说，我们头顶可以人工控制的吊车重达400吨，只有用它才可以将已经缠绕拼接好的线圈从倒地状态翻身成立式状态。
除此之外，我们还参观了冲剪车间，记得讲解人员讲过0,28mm的硅钢片叠在一起，拐角处切成45度角可以将涡流减小到最小。
印象最深的是可以只有两个人操作的全自动冲剪设备，大大节省了人力物力。
最后，我们去到了先高压电器研究院有限责任公司。
在这里我们主要参观学习了高压检测大厅，高压试验大厅等地方，亲听电气学长讲述设备仪器功能。
印象最深是高压试验大厅，四周都是钢板所建成，地板则是用铜板铺成。
我们在实验大厅看到了各种高电压至几千千伏的变压器或电压发生器。
如此庞然大物对我来说，看到并学习的感受可以用震撼形容。
中午我们进行午餐（我感觉西电的饭真心不错，比交大的好吃多了！）并在午餐后参加了西电集团座谈会。
西安电子科技大学通信系统试验报告
西安电子科技大学通信系统试验报告通信系统试验报告2ASK的模拟调制与非相干解调用SystemView仿真实现二进制振幅键控（2ASK）的模拟调制一、系统仿真目的：1. 了解数字频带传输系统的组成、工作原理及其抗噪声性能；2. 掌握通信系统的设计方法与参数选择原则；3. 掌握使用SystemView软件仿真通信系统的方法；二、系统仿真任务：1. 码元传输速率：20kBd；2. 设计一数字频带传输系统，并使用SystemView软件进行仿真；3. 获取各点时域波形，波形、坐标、标题等要清楚；滤波器的单位冲击相应和幅频特性曲线；4. 获取主要信号的功率谱密度；三、原理简介振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。
当数字信号为二进制时，则为二进制振幅键控。
本实验采用20kbps的PN序列作为信号源，幅度2v，载波是频率40kHz，幅度1v的正弦信号.二进制振幅键控信号的产生方法如下所示,二进制振幅键控信号由二进制不归零信号与载波相乘得到对应图幅为2ASK信号调制过程波形如下所示，由图可以看出，2ASK信号的时间波形随二进制基带信号通断变化，所以又称为同团键控信号.PN序列载波序列2ASK信号四、系统组成框图及图幅参数设置图幅参数设置：编号库/名称参数0 Source : PN Seq Amp = 1 v Offset = 1 vRate = 20e+3 HzLevels = 2Phase = 0 degMax Rate = 800e+3 Hz2 Source: Sinusoid Amp = 1 v Freq = 40e+3 HzPhase = 0 degOutput 0 = SineOutput 1 = Cosine t3 t4Max Rate (Port 1) = 800e+3 Hz1、3、5 Sink：Analysis系统定时：起始时间0秒，终止时间348.75e-6秒，采样点数280，采样速率800e+3Hz，获得的仿真波形如图所示。
西电电子信息系统综合实验报告
西安电子科技大学电子信息系统综合实验课程实验报告实验名称电子信息系统综合实验电子工程学院 1402011 班Array姓名梁思颖学号 14020110055同作者王梦路李习习王保智郭鑫宇实验日期 2017 年 11 月 25 日MATLAB实验——复杂噪声产生1实验目的（1）掌握四种热噪声的基本分布并利用MATLAB产生这几种噪声；（2）熟练使用MATLAB。
2 实验所用仪器（或实验环境）软件：MATLAB；硬件：计算机。
3 实验内容利用MATLAB分别产生高斯分布、均匀分布、指数分布、瑞利分布的热噪声。
4实验步骤（1）服从高斯分布的热噪声Matlab7.0本身自带了标准高斯分布的内部函数randn，调用格式如下:Y = randn(n)Y = randn(m,n)Y = randn([m n])Y = randn(size(A))s = randn('state')randn函数产生的随机序列服从均值为m=0，方差σ2＝1的高斯分布。
Y = randn(n)产生的是一个n×n的随机序列矩阵，而Y = randn(m,n) 和Y = randn([m n])产生的m×n的随机序列矩阵，Y = randn(size(A))产生的是大小与矩阵A同样大小的随机序列矩阵。
s = randn('state') 返回的是一个具有两个元素的向量，该向量显示的是当前正态随机数产生器的状态。
randn('state',s) 指令可以将产生器的状态设置到s，而randn('state',0) 则可以将正态随机数产生器的状态恢复到初始状态。
（2）服从均匀分布的热噪声同样Matlab本身也自带了（0-1）单位均匀分布的内部函数rand，格式如下:Y = rand(n)Y = rand(m,n)Y = rand([m n])Y = rand(size(A))s = rand('state')rand函数产生的随机序列服从（0-1）单位均匀分布。
电子信息系统综合实验报告
电子信息系统综合实验报告一实验目的：1 熟悉电路板的制作过程；2 掌握protel 99的使用3 对一般常用电子器件的识别和测量；4 掌握电烙铁的使用及电路的焊接工艺；5 掌握电路图的分析方法6 掌握简单电子线路的调试技巧和方法二实验设备及器材手电钻，电烙铁，曝光机，斜口钳，感光敷铜板，显影剂氯化铁溶液，焊锡，电子元器件（具体见清单），万用表，示波器。
三实验内容（一）protel学习1 protel简介Protel99是应用于Windows9X/2000/NT操作系统下的EDA设计软件，采用设计库管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D模拟功能，是一个32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工作，可以设计32个信号层，16个电源--地层和16个机加工层。
这是一款用于设计电路的软件，它主要能实现的功能有以下几条：功能一：画出相对比较工整漂亮的原理图功能二：生成可以用于工厂生产的PCB制板文件。
得到PCB的方法主要有三种，第1种：利用通过画原理图时同时产生的网络表文件进行自动布线，产生PCB文件。
第2种：利用通过画原理图时同时产生的网络表文件在PEOTELPCB利用预拉线手工布线。
第3种：是效率比较低的方式，即纯手工布线。
功能三，生成元件清单，生成数控钻床用的钻孔定位文件，生成阻焊层文件，生成印刷字符层文件，等等等等。
你想要的它几乎全有。
另外，它内部还整合了硬件仿真的功能！2 protel的原理图绘制1、使用键盘的翻页键pageup和pagedown放大或缩小视野（以鼠标为中心）2 对元件进行以下操作：（1）拖拽：把鼠标放在元件上，点住左键不放，即可拖拽。
（2）旋转：在拖拽的状态下，按空格键。
（3）X轴镜像与Y轴镜像翻转：在拖拽的状态下，按X 或Y键。
删除：多个元件删除：在选中的状态下，按ctrl +Delete 键删除被选中的元件。
单个元件删除：用鼠标单击元件，元件出现虚线框后，按键盘的删除键D3 protel的PCB图绘制（二）电路板的制作1 热转印法原理热转印的原理是预先把彩色图案印在耐热基材薄膜上（通过离型处理)，再配合专用的转印设备，以烫印的方法转印到产品的表面，热转印工艺品质可靠技术稳定、良好的材料配方与设备的紧密配合。
电子系统综合实习报告
实习报告一、实习目的本次电子系统综合实习的主要目的是将所学的理论知识与实际操作相结合，提高自己的实践能力和创新能力。
通过实习，要求学生掌握电子系统的基本组成原理，熟悉各种电子元器件的功能和应用，学会使用常用的电子仪器和工具，具备基本的电路分析和设计能力。
二、实习内容实习内容主要包括以下几个部分：1. 电子元器件的学习：了解并熟悉各种电子元器件的功能、特性和应用，如电阻、电容、电感、二极管、三极管等。
2. 电路分析与设计：学习如何分析电路图，理解电路的工作原理，学会使用面包板进行电路搭建和测试。
3. 电子仪器和工具的使用：学会使用万用表、示波器、信号发生器等电子仪器，掌握基本的测量和调试技能。
4. 实际操作：进行一些实际的电子项目制作，如制作简单的放大器、滤波器、振荡器等。
5. 实习报告的撰写：对实习过程进行总结，撰写实习报告。
三、实习过程在实习过程中，我按照实习大纲的要求，逐步完成了各个阶段的学习任务。
首先，我学习了电子元器件的知识，了解了各种元器件的功能和特性，并通过查阅资料和请教同学，掌握了元器件的应用方法。
其次，我学习了电路分析与设计的基本方法，通过观看教学视频和阅读教材，掌握了如何分析电路图和理解电路的工作原理。
在实际操作中，我学会了使用面包板进行电路搭建和测试，通过不断的尝试和调整，完成了几个简单的电路设计。
然后，我学习了电子仪器和工具的使用方法，通过实习指导老师的讲解和示范，掌握了万用表、示波器、信号发生器等电子仪器的使用技巧，并能够独立进行基本的测量和调试。
最后，我根据实习过程中的学习和实践，撰写了实习报告，对实习过程进行了总结，并对所学的知识和技能进行了梳理和巩固。
四、实习收获通过本次电子系统综合实习，我收获颇丰。
首先，我掌握了电子元器件的基本知识和应用方法，熟悉了各种电子仪器的使用，提高了自己的实际操作能力。
其次，我学会了电路分析和设计的基本方法，锻炼了自己的创新能力和解决问题的能力。
西电实习报告
西电实习报告
本文将详细介绍我在西安电子科技大学实习的经历和体会。
我在大二暑假期间参加了西电电子信息工程学院举办的实习活动，时长为两个月。
在这段时间里，我和来自不同专业的同学一起参加了各种实习项目，帮助我更好地了解和掌握学习内容，同时对于未来的职业规划也有了更加明确的目标。
实习的第一周，我们首先进行了一些基础课程的学习，例如编程、电路等基本知识。
这些课程内容非常实用，对我日后的学习和工作都有着帮助。
除此之外，我们还学习了如何撰写优秀的简历和求职信，这为我以后的个人品牌打造打下了基础。
在学习基础课程的同时，我们还要进行实际项目的实习。
我的实习项目是参与了一项大型的人工智能项目。
在这个项目中，我们需要对大量的数据进行处理和分析，并进行机器学习算法的优化和调试。
虽然这个项目难度较大，但是我们实习中解决问题的速度很快，最后得到了优秀的成果。
当然，实习也有一些挑战。
其中最大的问题就是时间紧张，任务繁重。
我们需要在两个月内完成许多的学习和研究任务，而且还要处理各种突发事件。
但是，这些挑战也让我在压力下学会了更好地管理时间和抗压能力。
同时，我也学习了如何更好地与他人协作，处理注重细节的任务。
总的来说，我在这次实习中学到了许多实用的技能和工作经验。
这次实习锻炼了我的工作能力，让我更好地了解了自己的兴趣和优势。
通过这次实习，我也认识到了职业发展的重要性，学会了如何规划和追逐自己的职业目标。
在未来，我会继续努力，成为一名更优秀的职场新人。
西安电子科技大学通信系统实验实验报告
0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0
有误码：
图1-15有误码的1/3FEC编码示意图
编码前的二进制序列为(MSB-->LSB)：
0 0 0 10 0 0 0 0 0 0 1 0 0 0 1 1 1 1 0 1 1 1 0
1.2
(1)差错控制原理:差错控制方法分类；差错控制编码的生成；校验和纠错的实现。
为什么要进行差错控制？
a.信道传输特性不理想，加性噪声的影响；
b.在已知信噪比情况下达到一定的比特误码率指标；
c.合理设计基带信号，选择调制解调方式，采用时域、频域均衡，使比特误码率尽可能降低。但实际上，在许多通信系统中的比特误码率并不能满足实际的需求。
附加CRC码的信息比特(MSB-->LSB):
00010000 00000000 00010000 00000000 1111111100000000 11111111 00000000
00000000 00000000 10111011 00111000
信道传输正确或产生不可检错误码！此时接收的信息比特为(MSB-->LSB):
0 0 0 1 0 0 0 0 0 0 0 1 0 0 0 1 1 1 1 01 1 1 0
0 0 0 0 1 0 0 0 0 1 0 0 0 1 0 0
结论：1/3 FEC码可以检验并纠正一位错码，对于两位以上错码只能检出但无法正确译码。
（4）2/3 FEC
无误码：
图1-16无误码的2/3FEC编码示意图
（3）1/3 FEC
无误码：
图1-13无误码的1/3FEC编码示意图
电子信息系统综合实验报告
电子信息系统综合实验报告一．实验目的：1.熟悉电路板的制作过程2.掌握protel99的使用3.对一般常用电子器件的识别和测量4.掌握电烙铁的使用及电路的焊接工艺5.掌握电路图的分析方法6.掌握简单电子线路的调试技巧和方法二．实验设备及器材手电钻，电烙铁，斜口钳，感光敷铜板，显影剂氯化铁溶，电吹风、中加热器，焊锡，电子元器件，制版机，万用表。
三．实验内容1. Protel99简介Protel99采用全新的管理方式，即数据库的管理方式。
Protel99 是在桌面环境下第一个以独特的设计管理和团队合作技术为核心的全方位的印制板设计系统。
所有Protel99设计文件都被存储在唯一的综合设计数据库中，并显示在唯一的综合设计编辑窗口。
2.绘制（1）.建立一个设计库文件*.DDB 文件操作：File -> New（2）、定义新建库文件的选项然后接着在New Design Database 选项卡中设置你的设计为库名称（Database File Name）和更改你的库文件存放位置（Database Location）。
（3）、进入并新建*.SCH在窗口中找到你的设计库名.DDB文件-> Documents 双击进入然后File -> New -> Schematic Documents建立新的.sch文件。
（4）、在属性设置图纸的大小为A4Design ->Options -> Standard中选择A4 （5）、添加元件库在protel 99se中选择左边工具条中的Library标签,然后remove/add,到库所在的目录下选择库即可。
（6）、放置元件及对元件的操作选取元件点击Place 放置于原理图纸中，可以连续放置，点击右键撤销。
使用键盘的翻页键pageup和pagedown放大或缩小视野（以鼠标为中心）拖拽：把鼠标放在元件上，点住左键不放，即可拖拽。
旋转：在拖拽的状态下，按空格键。
西电 计算机组成实验报告 1
实验一存储器实验一实验题目存储器实验二实验环境Quartus II三实验要求l、掌握FPGA中lpm_ROM的设置，作为只读存储器ROM的工作特性和配置方法。
2、用文本编辑器编辑 mif文件配置 ROM；3、在初始化存储器编辑窗口编辑mif文件配置ROM；4、验证FPGA中meg_lpm_ROM的功能。
四实验设计1、创建mif文件，并写入ROM信息也可以在文本文件添加ROM信息WIDTH=8;DEPTH=32;ADDRESS_RADIX=UNS;DATA_RADIX=UNS;CONTENT BEGIN0 : 4;1 : 3;2 : 2;3 : 4;4 : 3;5 : 2;6 : 1;7 : 5;8 : 0;9 : 3;10 : 6;[11..14] : 0;15 : 4;16 : 7;17 : 4;[18..26] : 0;[27..28] : 4;29 : 0;30 : 2;31 : 0;END;2、连接电路图五实验仿真与测试六实验结果分析仿真结果从上图可以看出，电路输出了ROM中保存的数据。
七实验小结通过本次试验，我掌握了FPGA中lpm_ROM的设置，以及其作为只读存储器ROM的工作特性和配置方法。
学会了用quartus创建并设置mif文件的方法，以及用文本文档修改mif文件方法。
经过这次实验，我学会了quartus的基本使用方法，以及仿真方法。
实验二运算器组成实验一实验题目运算器组成实验二实验环境Quartus II三实验要求1．掌握简单运算器的数据传输通路。
2．验证运算功能发生器的组合功能。
3．掌握算术逻辑运算加、减、与的工作原理。
4．熟悉简单运算的数据传送通路。
5．验证实验台运算的8位加、减、与、直通功能。
6．按给定数据，完成几种指定的算术和逻辑运算。
四实验设计结合上图74181结构设计电路图如下仿真使用数据如下六实验结果分析符合74181的功能，测试通过七实验小结通过本次实验，我学习了加法器74181的使用方法，简单运算器的数据传输通路。
电子信息工程综合实验
电子信息工程综合实验一、实验目的1．熟悉速度传感器工作原理2．熟悉硬件设计原理3．熟悉软件编程方法二、实验仪器PC机、示波器、综合实验板、数字表，频率计三、实验设计原理1.硬件设计原理（1）整体设计框图图1-1 整体设计方框图其中，图的上半部分为测量部分，下半部分为操纵部分CPU：AT89C52I/O：人机接口，7290D/A：5618直流电机：V =24vm（2）硬件要紧由三块集成芯片和直流电机、光电转速传感器等组成。
①信号产生与放大整形图1-2 信号产生与放大整形示意图注：圆盘上有360个孔，因此每转输出360个脉冲。
光电转速传感器：传感器的作用是将各种现场的被测物理量按照一定的规律转换成便于测量的模拟电信号（电压或电流）。
转速传感器将电动机转速转化为电压信号，作为整个系统的输入。
本实验中采纳光电式转速传感器，其工作原理是：利用电动机带动一个圆周上有平均分布小孔的圆盘来操纵发光二极管的光强，使光的强度呈周期性变化。
光电二极管的回路电流也呈周期性变化，频率f=N/60×360=6N Hz，其中N为转速，单位为R/min。
信号放大整形：传感器的输出电压信号比较小，一样只有几毫伏到几十毫伏，不足以驱动后边与之相连的芯片，并混有许多干扰信号，因此必须将信号放大到与下一极芯片驱动电压相匹配的程度，并去除干扰，变成一个方波信号。
本实验中电动机、光电传感器及信号放大整形电路都集成到一块，封装在一个圆柱形容器内。
输出的信号通过反向器（近一步提供驱动）和缓冲器后输送给AT89C52单片机T0管脚。
②数据采集与处理单稳态触发器测速装置缓冲器单片机1秒1GT0图1-3 数据采集与处理框图电路板上有一个由555集成定时器构成的单稳态触发器，提供1秒钟的定时，来操纵74HC244缓冲器的通与断，如此单片机计数器一次所累积的数即为脉冲频率，经换算后可得到电动机的转速。
图1-4 定时电路原理图单稳态触发器的特点是：电路有两个工作状态：个稳态，一个暂态。
电子信息科学与技术综合专业实验
实验一光敏电阻光控开关、光控灯实验一、实验目的1、了解和掌握光敏电阻的工作原理及应用性2、了解和掌握光控开关电路原理二、实验内容1、光敏电阻光控开关实验2、设计性实验三、实验仪器1、光电创新综合实验平台2、特性测试模块3、光源特性测试模块4、开放性实验模块二5、连接导线四、实验原理1、光敏电阻的结构与工作原理光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也可以加交流电压。
无光照时，光敏电阻值（暗电阻）很大，电路中电流（暗电流）很小。
当光敏电阻受到一定波长范围的光照时，它的阻值（亮电阻）急剧减小，电路中电流迅速增大。
一般希望暗电阻越大越好，亮电阻越小越好，此时光敏电阻的灵敏度高。
实际光敏电阻的暗电阻值一般在兆欧量级，亮电阻值在几千欧以下。
光敏电阻的结构很简单，下图1(a)为金属封装的硫化镉光敏电阻的结构图。
在玻璃底板上均匀地涂上一层薄薄的半导体物质，称为光导层。
半导体的两端装有金属电极，金属电极与引出线端相连接，光敏电阻就通过引出线端接入电路。
为了防止周围介质的影响，在半导体光敏层上覆盖了一层漆膜，漆膜的成分应使它在光敏层最敏感的波长范围内透射率最大。
为了提高灵敏度，光敏电阻的电极一般采用梳状图案，如图1(b)所示。
图1(c)为光敏电阻的接线图。
金属电极检流计2、本实验通过改变照射到光敏电阻上光强大小来控制继电器的开关状态，从而控制发光二极管指示灯的亮和灭，原理如图2所示。
图2 光敏电阻光控开关、光控灯电路工作原理：电路接通后，关边照射到光敏电阻上的光强，当光强发生变化时，光敏电阻的阻值跟着发生变化，导致Q1三极管的基极电压随光强发生变化，致使Q4三极管的基极电流发生变化，从而使继电器的工作状态发生变化，起到开关控制的作用。
五、注意事项1、不得扳动面板上面元器件，以免造成电路损坏，导致实验仪不能正常工作。
2、实验操作中不要带点插拔导线，应该在熟悉原理后，按照电路图连接，检查无误后，方可打开电源进行实验。
西电电子创新实验大报告
电子产品创作设计课程项目设计论文题目：助听器设计院系: 电子工程学院班级: 021251西安电子科技大学助听器制作摘要：助听器（Hearing Aid）是一个有助于听力残疾者改善听觉障碍，进而提高与他人会话交际能力的工具、设备、装置和仪器等。
广义上讲凡能有效地把声音传入耳朵的各种装置都可以看作为助听器，狭义上讲助听器就是一个电声放大器，通过它将声音放大使聋人听到了原来听不清楚，听不到的声音，这种装置就是助听器。
当前助听器主要分为模拟助听器与数字助听器两种。
其中模拟助听器是不管患者的听力损失曲线形状，对声音进行统一的放大，而数字助听器是根据患者的听力损失曲线形状进行精确的补偿。
由于数字助听器对听力的补偿效果及患者的残余听力保护效果都要较模拟助听器更好，所以当前国内市场主要销售的产品以数字助听器为主。
助听器从佩戴位置及外形的角度又可分为耳背式助听器，耳内式助听器，耳道式助听器，完全耳道式助听器，100%隐形助听器等。
发展史助听器（Hearing Aid）是一种供听障者使用的、补偿听力损失的小型扩音设备（全聋的患者无法通过助听器听到声音），其发展历史可以分为以下七个时代：手掌集音时代、炭精时代、真空管、晶体管、集成电路、微处理器和数字助听器时代。
人类最早、最实用的“助听器”可能是听障者自己的手掌。
将手掌放在耳朵边形成半圆形喇叭状，可以很好地收集声音，也可以阻挡了部分来自耳后的声音，虽然这种方法的增益效果在中高频仅为5~10dB，而且也不是现代意义上的助听器，但是这是最自然的助听方法。
仍然可以看到一些老年人在倾听别人讲话时用手掌来集音的情况。
许多哺乳动物都有硕大的耳朵，所以它们的听力比人要好得多。
受到手掌集音的启发，一些有心人先后发明了各种形状的、简单的机械装置，如象嗽叭或螺号一样的“耳喇叭”，木制的“听板”、“听管”，象帽子和瓶子一样的“听帽”、“听瓶”，象扇子和动物翅膀一样的“耳扇翼”，以及很长的象听诊器一样的“讲话管”，等等。
西电模电实验报告-精品
【关键字】方案、目录、情况、思路、方法、环节、条件、增长、系统、平衡、合理、加大、保持、建立、制定、提出、掌握、了解、研究、关键、稳定、网络、理想、根本、基础、需要、工程、能力、方式、作用、任务、关系、分析、调节、形成、满足、保证、维护、指导、帮助、解决、调整、实现、提高、关键点西电模电实验报告篇一：西安交通大学模电实验报告(2)模拟电子技术实验实验报告西安交通大学电信学院计算机11班姓名：司默涵电话：学号：18实验日期：XX年4月日报告完成日期：XX年4月日实验2.2 含负反馈的多级晶体管放大电路预习报告一、实验目的1．构建多级共射极放大电路，对静态工作点、放大倍数进行调节，使其满足设计要求。
2．测量多级放大电路的放大倍数、输入电阻、输出电阻和频率特性。
3．在多级放大电路中引入电压串联负反馈。
4．测量负反馈电路的放大倍数、输入电阻、输出电阻和频率特性等，并与开环放大电路相应的技术指标进行比较。
二、实验原理本实验要求将2个共射极单管放大电路，按照阻容耦合方式进行级联，并在此基础上，由输出端引入电压串连负反馈。
对整个电路的要求，一般靠各个放大电路的指标体现。
因此，需要事先对单元电路的指标提出要求。
本实验中，我们首先构建一个多级的、开环放大倍数大于XX的放大电路，并在此基础上引入电压串联负反馈。
1．多级放大电路图，这个电路具有稳定静态工作点的作用。
第一级和第二级的静态工作点互不干扰，第一级放大电路的静态分析如下，第二级静态分析类推：根据晶体管微变等效电路，对放大电路的动态分析如下：当和相差较大时，为其中较大的。
当和接近时，根据电路参数和实际调试结果，在晶体管β大约为100左右时，整个放大电路的电压放大倍数约为几千倍，输入电阻约为2kΩ左右，输出电阻约为1kΩ左右，下限截止频率约为100Hz左右，上限截止频率约为30kHz左右。
当然，上述参数只是一个大致范围，具体指标将与各自电路参数有关。
电路调节过程如下:1) 首先按照图；2) 在C2右端观察输出，按照实验2.1方法，对前级电路进行静态工作点调节； 3) 从C2左端断开，按照实验2.1方法，对后级放大电路单独调节静态工作点；4) 重新连接电路，测试放大倍数，此时两个放大器都处于最佳的静态工作点，观察电压放大倍数是否满足大于XX的要求；如果满足，则调试结束；5) 如果不满足，则增加前级的RC，或者减小RW1，此时静态工作点开始向饱和区靠拢，就是牺牲了最佳静态工作点，获取满足要求的电压放大倍数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子科技大学电子信息系统综合实验课程实验报告实验名称电子信息系统综合实验电子工程学院1402011 班Array梁思颖学号同作者王梦路习习王保智郭鑫宇实验日期2017 年11 月25 日MATLAB实验——复杂噪声产生1实验目的（1）掌握四种热噪声的基本分布并利用MATLAB产生这几种噪声；（2）熟练使用MATLAB。
2 实验所用仪器（或实验环境）软件：MATLAB；硬件：计算机。
3实验容利用MATLAB分别产生高斯分布、均匀分布、指数分布、瑞利分布的热噪声。
4实验步骤（1）服从高斯分布的热噪声Matlab7.0本身自带了标准高斯分布的部函数randn，调用格式如下:Y = randn(n)Y = randn(m,n)Y = randn([m n])Y = randn(size(A))s = randn('state')randn函数产生的随机序列服从均值为m=0，方差σ2＝1的高斯分布。
Y = randn(n)产生的是一个n×n的随机序列矩阵，而Y = randn(m,n) 和Y = randn([m n])产生的m×n的随机序列矩阵，Y = randn(size(A))产生的是大小与矩阵A同样大小的随机序列矩阵。
s = randn('state')返回的是一个具有两个元素的向量，该向量显示的是当前正态随机数产生器的状态。
randn('state',s)指令可以将产生器的状态设置到s，而randn('state',0)则可以将正态随机数产生器的状态恢复到初始状态。
（2）服从均匀分布的热噪声同样Matlab本身也自带了（0-1）单位均匀分布的部函数rand，格式如下: Y = rand(n)Y = rand(m,n)Y = rand([m n])Y = rand(size(A))s = rand('state')rand函数产生的随机序列服从（0-1）单位均匀分布。
Y = rand(n)产生的是一个n×n的随机序列矩阵，而Y = rand(m,n) 和Y = rand([m n])产生的m×n的随机序列矩阵，Y = rand(size(A))产生的是大小与矩阵A 同样大小的随机序列矩阵。
s = rand('state')返回的是一个具有两个元素的向量，该向量显示的是当前（0-1）单位均匀随机数产生器的状态。
rand('state',s)指令可以将产生器的状态设置到s，而rand('state',0)则可以将（0-1）单位均匀分布随机数产生器的状态恢复到初始状态。
（3）服从指数分布的热噪声先产生一个服从（0-1）单位分布的信号，然后再将其经过指数变换，就可以得到一个服从参数为λ的指数分布的信号了。
（4）服从瑞利分布的热噪声先产生一个服从（0-1）分布的信号，然后再经过变换，可以得到一个服从瑞利（Rayleigh）分布的信号了。
5程序设计（1）服从高斯分布的热噪声%服从高斯（Guass）分布的热噪声（随机序列）b=1; %均值fs=1e7; %采样率t=1e-3; %随机序列长度n=t*fs;randn('state',0); %把高斯分布伪随机发生器置为0状态u=randn(1,n)+b;subplot(2,1,1),plot(u),title('高斯分布信号');subplot(2,1,2),hist(u,-4:0.1:4),title('高斯分布信号直方图');（2）服从均匀分布的热噪声%服从均匀分布的热噪声（随机序列）a=2; %（a-b）均匀分布下限b=3; %（a-b）均匀分布上限fs=1e7; %采样率，单位：Hzt=1e-3; %随机序列长度，单位：sn=t*fs;rand('state',0); %把均匀分布伪随机发生器置为0状态u=rand(1,n); %产生（0-1）单位均匀信号x2=(b-a)*u+a; %广义均匀分布与单位均匀分布之间的关系figure(2)subplot(2,1,1),plot(x2),title('均匀分布信号');subplot(2,1,2),hist(x2,a:0.02:b),title('均匀分布信号直方图');（3）服从指数分布的热噪声%服从指数分布的热噪声（随机序列）lambda=2.5; %指数分布参数fs=1e7; %采样频率t=1e-3; %时间长度n=t*fs;rand('state',0); %把均匀分布伪随机发生器置为0状态u=rand(1,n) %产生单位均匀信号x3=log2(1-u)/(-lambda); %指数分布与单位均匀分布之间的关系figure(3)subplot(2,1,1),plot(0:1/fs:t-1/fs,x3),xlabel('t(s)'), ylabel('x(V)'),title('指数分布信号');subplot(2,1,2),hist(x3,0:0.05:4),title('指数分布信号直方图');（4）服从瑞利分布的热噪声%服从瑞利分布的热噪声sigma=2; %瑞利分布参数sigma;t=1e-3; %杂波时间长度fs=1e7; %采样率t1=0:1/fs:t-1/fs;n=length(t1);rand('state',0); %把均匀分布伪随机发生器置为0状态u=rand(1,n);x4=sqrt(2*log2(1./u))*sigma; %产生瑞利分布信号1figure(4)subplot(2,1,1),plot(x4),title('瑞利分布噪声'),xlabel('t(单位：s)');subplot(2,1,2),hist(x4,0:0.1:10),title('瑞利分布信号直方图');6实验结果及分析实验结果如图所示：10002000300040005000600070008000900010000-4-20246-5-4-3-2-10123450200400600高斯分布信号直方图1000200030004000500060007000800090001000022.22.42.62.83均匀分布信号1.82 2.2 2.4 2.6 2.83 3.20100200300均匀分布信号直方图00.10.20.30.40.50.60.70.80.91x 10-3246t(s)x (V )-0.50.511.522.533.544.5020*******800指数分布信号直方图01000200030004000500060007000800090001000051015瑞利分布噪声t(单位：s)-20246810120100200300瑞利分布信号直方图7总结通过本次实验，我再次熟悉了MATLAB软件的使用，能更好的利用它来解决问题；同时，对四种热噪声的分布有了更多的学习和理解，并能利用MATLAB产生所需噪声，这些为我完成后续实验建立了良好基础。
8参考资料[1]德丰.MATLAB仿真技术与应用.清华大学.2012年1月MATLAB实验——数字下变频（正交解调）1实验目的（1）掌握数字正交解调的基本原理和实现方法；（2）熟练使用MATLAB软件。
