建筑智能化培训课件学习资料
合集下载
建筑智能化概要知识培训
工程资料
（1）建筑平面图 （2）电气图纸（电施图） （3）暖通图纸 （4）精装修图纸
（5）给排水图纸
系统设计-初步方案
初步方案（规划方案） （1）项目分析 （2）需求分析 （3）功能区域规划 （4）各系统简要介绍 （5）智能化系统估算
成果输出
（1）文本 （2）PPT （3）项目估（匡）算
系统设计-技术方案
酒店、会所
写字楼
国家机构（公检法）
住宅、小区
购物中心
医院（医疗行业）
学校（教育行业）
机场、车站
景区、物流园区、政务服务中心、电站、工厂、剧场、体育馆、博物馆等……
典型应用-场景区分
住宅小区
1、主要功能区域：
门卫室、小区花园、地下车库、楼栋电梯厅、住户户内、物 业用房等
2、智能化系统
综合布线系统、计算机网络、光纤入户（运营商 三网合一）、 综合安防系统（出入口门禁、停车场管理、监控、周界防范、 紧急求助等）、可视对讲系统、智能家居系统、背景音乐及 应急广播系统、安保对讲系统、机房工程、管理平台、物业 管理系统等。
系统设计设计步骤01需求调研02初步方案03技术方案04施工图系统设计需求调研1项目性质规模资金来源2项目定位高档经济3建设期启用时间4项目功能功能布局1建筑平面图2电气图纸电施图3暖通图纸4精装修图纸5给排水图纸5项目承接性质是否需投标是否是甲指分包6地理位置地理环境7功能需求含特殊应用需求调研工程资料系统设计初步方案1项目分析2需求分析3功能区域规划4各系统简要介绍5智能化系统估算初步方案规划方案成果输出1文本2ppt3项目估匡算系统设计技术方案1项目概况2项目需求3系统功能设计4各系统设计系统结构拓扑实现功能点表设备选型5系统集成方案6项目概算技术方案详设方案成果输出1ppt2文本方案3概算清单系统设计施工图1设计说明2图纸目录3主要材料表4系统图5平面图6大样图7施工图预算施工图成果输出1图纸2工程量清单已标价建筑智能化工程标准规范主要智能建筑设计标准gb503142015综合布线系统工程设计规范gb503112016民用建筑设计通则gb503522019有线电视系统工程技术规范gb5020094安全防范工程技术规范gb503482018入侵报警系统工程设计规范gb503492019出入口控制系统工程设计规范gb503962007建筑物电子信息系统防雷技术规范gb503432012电子信息系统机房施工及验收规范gb504622016电子计算机机房设计规范gb501742008智能建筑工程验收规范gb503392013建筑电气工程施工质量验收规范gb503032002通信管道与通道工程设计规范gb503732019厅堂扩声系统设计规范gb503712006火灾自动报警系统设计规范gb501162013建筑设计防火规范gb500162014高层民用建筑设计防火规范gb500452014中国采暖通风与控制调节设计规范gb500192015电气装置安装工程接地施工及验收规范gb501692006建筑物电子信息系统防雷技术规范gb503432012自动化仪表工程施工及验收规范gb500932013低压配电设计规范gb500542011实施管理项目实施管理1图纸会审2技术交底3施工准备4进场报验5隐蔽工程验收6系统测试检验7工程验收8缺陷期责任保修管理重点技术方面1施工图2项目合同文件3设计变更4现场会议纪要5国家或行业相关标准规范依据
《建筑智能化技术》课件
建筑智能化技术的发展历程
起源
01
20世纪80年代，随着计算机技术和自动化技术的发展，建筑智
能化技术开始萌芽。
发展阶段
02
20世纪90年代，智能建筑开始兴起，各种智能化系统逐渐应用
于建筑中。
成熟阶段
03
进入21世纪，建筑智能化技术逐渐成熟，开始广泛应用于各类
建筑中。
建筑智能化技术的应用领域
智能办公楼
《建筑智能化技术》ppt课件
contents
目录
• 建筑智能化技术概述 • 建筑智能化系统的构成 • 建筑智能化技术的关键技术 • 建筑智能化技术的发展趋势 • 建筑智能化技术的实际应用案例
01
建筑智能化技术概述
定义与特点
01 定义
02 跨学科性
03 系统性
04 集成化
05 智能化
建筑智能化技术是指将现 代信息技术与建筑行业相 结合，通过对建筑物的结 构、系统、服务和管理进 行优化整合，实现建筑物 高效、安全、舒适和可持 续发展的目标。
案例2
某办公大楼采用智能空调系统，通过实时监测室 内外温度和湿度，自动调节空调运行状态，提高 室内舒适度和节能效果。
智能家居案例
01
02
03
智能家居案例
智能家居通过物联网、人 工智能等技术，实现家居 设备的互联互通和智能化 控制。
案例1
某家庭采用智能安防系统 ，通过摄像头、门禁等设 备实现家庭安全监控和报 警功能。
控制技术是建筑智能化技术的核心， 它能够实现对建筑设备的自动化控制 ，提高设备的运行效率和能源利用效 率。
控制技术包括可编程逻辑控制器（ PLC）、分布式控制系统（DCS）和 工业以太网等技术，这些技术能够实 现对建筑设备的精确控制和远程监控 。
建筑智能化学习资料

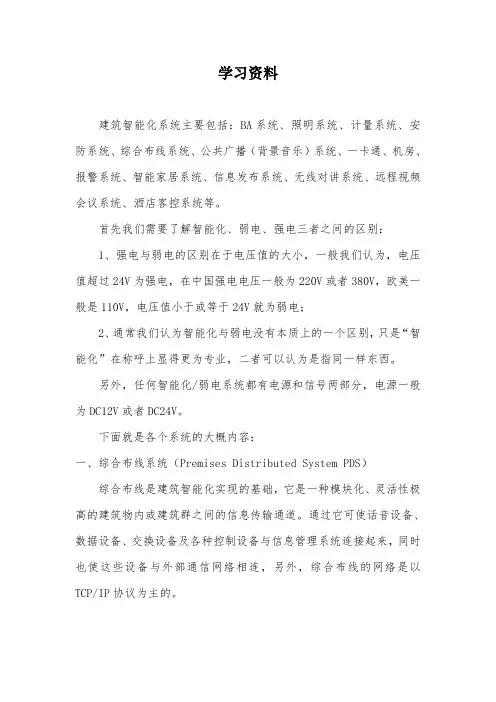

学习资料建筑智能化系统主要包括：BA系统、照明系统、计量系统、安防系统、综合布线系统、公共广播（背景音乐）系统、一卡通、机房、报警系统、智能家居系统、信息发布系统、无线对讲系统、远程视频会议系统、酒店客控系统等。
首先我们需要了解智能化、弱电、强电三者之间的区别：1、强电与弱电的区别在于电压值的大小，一般我们认为，电压值超过24V为强电，在中国强电电压一般为220V或者380V，欧美一般是110V，电压值小于或等于24V就为弱电；2、通常我们认为智能化与弱电没有本质上的一个区别，只是“智能化”在称呼上显得更为专业，二者可以认为是指同一样东西。
另外，任何智能化/弱电系统都有电源和信号两部分，电源一般为DC12V或者DC24V。
下面就是各个系统的大概内容：一、综合布线系统（Premises Distributed System PDS）综合布线是建筑智能化实现的基础，它是一种模块化、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连，另外，综合布线的网络是以TCP/IP协议为主的。
图1.综合布线1、综合布线的主干部分主要包括网络（光纤/电缆）和电话两个方面。
光纤分为单模（Single Mode Fiber）和多模（Multiple Mode Fiber），多模光纤是在给定的工作波长上传输多种模式的光纤，按其折射率的分布可以分为突变型和渐变型两类。
另外，由于多模光纤中传输的模式多达数百个，各个模式的传播常数和群速率不同，使光纤的带宽窄，色散大，损耗也大，因此，多模光纤一般适用于中短距离和小容量的光纤通信系统，一般跑千兆以下的。
单模光纤只能传一种模式的光纤，单模光纤相比于多模光纤可支持更长传输距离，一般跑千兆以上的。
现在市场上的趋势是单模居多，多模逐渐淘汰。
图2.单模和多模传输方式图3.大对数电缆电话采用大多数电缆，一般有10P、20P、30P、50P、100P等等，另外，待以后网络电话取代模拟电话，布线主干就只有网络了。
建筑智能化系统培训课件
第10章 消防及联动控制技术
图像
感温
探测器 探测器
红外 探测器
火焰 探测器
图像 探测器
声音 探测器
火灾探测器算法分类
火灾探测器算 基本处理算法 法
统计检测算法 人工智能算法
阈值法 变化率检测法 趋势算法 钭率算法 持续时间算法 功率谱检测算法 复合传感器信号算法 神经网络算法 机器视觉算法
第10章 消防及联动控制技术
➢目前的火灾探测器实际上是“燃烧探测器”，是通过检测 燃烧过程中所产生的种种物理或化学现象来探测燃烧现象。 要真正实现对火灾的探测还需要做许多研究工作。
第10章 消防及联动控制技术
火灾探测器的原理分类
火灾
燃烧产物
火焰
燃烧音
气体产物
固体产物
热量
辐射
形状
微粒
烟雾形状
气体 探测器
感烟 探测器
静电 探测器
分区声光报警
楼层火灾显示屏 声光报警器
分区声光报警
1F
火灾探测器
报警按键
烟雾探测
温度探测
火焰探测
红外探测
(总线制)
楼层火灾显示屏
火灾判定和消防设备联动 火灾报警控制器
声光报警器
第10章 消防及联动控制技术
火灾探测器（1）
第10章 消防及联动控制技术
火灾探测器（2）
第10章 消防及联动控制技术
火灾探测器（3）
火灾自动报警系统的构成
报警及避难诱导
灭火控制单元
防排烟控制单元
紧急广播系统
火灾显示屏
消防电话
安防控制中心
联动信息
消防控制中心
集中报警控制器
报警信息
建筑智能化系统培训教材模板ppt
智能化子系统介绍
综合布线结构图
路由器
主机房配线架
网络跳线
光纤*2
专用线缆
50对大对数
光纤配架
网络配架
光纤
网线
Switch
6类网线 6类网线
电信通信设备
语音配架
各个楼层机柜
网线 电话线
2020/12/30
智能化子系统介绍
工作区子系统
工作区子系统它是由RJ45跳线，信息插座模块与所连接的终端设备组 成。信息插座有墙上型，地面型等多种。
2020/12/30
智能化子系统发展 近年来，电子技术（尤其是计算机技术）和网络通信技术
的发展，使社会高度信息化，在建筑物内部，应用信息技术、 古老的建筑技术和现代的高科技相结合，于是产生“建筑智能 化”新型行业。
2020/12/30
建筑智能化内容
随着人们对智能建筑的理解逐渐加 深将“3A”增加到“5A”，在 CA-通信自动化 OA-办公自动化 BA-楼宇管理自动化
基础上新增
SA-保安自动化 FA-消防自动化
IB
2020/12/30
建筑智能化内容
2020/12/30
智能化子系统介绍
CA信息自动化（Information Automation）构成
CA 信息自动化
综合布线 系统
语音通讯 系统
计算机网络 系统
有线电视 系统
视频会议 不间断电源
系统
系统
2020/12/30
Байду номын сангаас
工作区子系统设计时要注意如下要点：
1）从RJ45的插座到设备间的连线用双绞线，一般不要超过5m； 2） RJ45的插座必须安装在墙上或不易碰到的地方，插座距地面30cm以上； 3）插座与插头（双绞线）不要接错线头。
建筑智能化系统培训教材(PPT 47张)
子系统介绍
防盗报警系统
防盗报警系统实现 报警联动功能， 发出报警信号
闭路电视系统自动摄像， 安保中心的主监视画面 也同步跟踪
保安可根据系统报警提示 赶往现场处理
周界报警系统 红外报警系统
综合报警系统
2019/1/31
智能化子系统介绍
防盗报警系统
2019/1/31
智能化子系统介绍
音、视频会议系统
2019/1/31
智能化子系统介绍
不间断电源系统
为智能化弱电及信息化系统提供不间断电源服务，并在 外部电源断电的情况下使用UPS供电满负荷使用数小时。 机房网络 系统 监控系统
市电供电 消防广播系统
后备发电 机组供电
智能卡系统
电话系统
2019/1/31
智能化子系统介绍
电子巡更系统
2019/1/31
2019/1/31
智能化子系统介绍
纯模拟监控系统
纯模拟监控系统组成部分
2019/1/31
智能化子系统介绍
纯模拟监控系统图
2019/1/31
2019/1/31
2019/1/31
2019/1/31
2019/1/31
智能化子系统介绍
门禁系统
2019/1/31
智能化子系统介绍
工作区子系统设计时要注意如下要点：
1）从RJ45的插座到设备间的连线用双绞线，一般不要超过5m； 2） RJ45的插座必须安装在墙上或不易碰到的地方，插座距地面30cm以上； 3）插座与插头（双绞线）不要接错线头。
2019/1/31
智能化子系统介绍
配线子系统
配线子系统应由工作区的信息插座模块，信息插座模块至电信间配线 设备的配线电缆和光缆，电信间的配线设备及设备缆线和跳线等组成 。 在综合布线系统中，配线子系统由4对UTP（非屏蔽双绞线）组成， 能支持大多数现代化通信设备。如果有磁场干扰或信息保留时可以用 屏蔽双绞线（STP)。如果需要高宽带应用时，可以采用光缆。
防盗报警系统
防盗报警系统实现 报警联动功能， 发出报警信号
闭路电视系统自动摄像， 安保中心的主监视画面 也同步跟踪
保安可根据系统报警提示 赶往现场处理
周界报警系统 红外报警系统
综合报警系统
2019/1/31
智能化子系统介绍
防盗报警系统
2019/1/31
智能化子系统介绍
音、视频会议系统
2019/1/31
智能化子系统介绍
不间断电源系统
为智能化弱电及信息化系统提供不间断电源服务，并在 外部电源断电的情况下使用UPS供电满负荷使用数小时。 机房网络 系统 监控系统
市电供电 消防广播系统
后备发电 机组供电
智能卡系统
电话系统
2019/1/31
智能化子系统介绍
电子巡更系统
2019/1/31
2019/1/31
智能化子系统介绍
纯模拟监控系统
纯模拟监控系统组成部分
2019/1/31
智能化子系统介绍
纯模拟监控系统图
2019/1/31
2019/1/31
2019/1/31
2019/1/31
2019/1/31
智能化子系统介绍
门禁系统
2019/1/31
智能化子系统介绍
工作区子系统设计时要注意如下要点：
1）从RJ45的插座到设备间的连线用双绞线，一般不要超过5m； 2） RJ45的插座必须安装在墙上或不易碰到的地方，插座距地面30cm以上； 3）插座与插头（双绞线）不要接错线头。
2019/1/31
智能化子系统介绍
配线子系统
配线子系统应由工作区的信息插座模块，信息插座模块至电信间配线 设备的配线电缆和光缆，电信间的配线设备及设备缆线和跳线等组成 。 在综合布线系统中，配线子系统由4对UTP（非屏蔽双绞线）组成， 能支持大多数现代化通信设备。如果有磁场干扰或信息保留时可以用 屏蔽双绞线（STP)。如果需要高宽带应用时，可以采用光缆。
建筑智能化系统设计指引培训课件
• 智能建筑的定义
（智能建筑）是以建筑为平台，兼备建筑设备、办公自 动化及通信网络系统，集结构、系统、服务、管理及它们
之间 的优化组合，向人们提供一个高效、舒适、便利、安全的
建筑 环境。 （中国，《智能建筑设计标准》，GB/T50314-2006）
• 第二部分
•智 能 建 筑 模 型
•智能建筑模型
•DSP-4300
•布线系统的国际知名品牌 •AVAYA SYSTIMAX SCS •Siemon & Belden/Alcatel
•Nordx IBDN •Alcatel Cabling System •AMP NETCONNECT
•水平信息 点
• • 在平面施工 图上以闪烁 的方式标明 水平信息点 所在的位置 ，并能快速 方便的查找 信息点的位 置
•非结构化布线的缺点
• 1. 设计复杂，各系统互不关联，需分别独立设计。 • 2. 施工困难，工程协调、管理工作量大且造价高。 • 3. 没有统一标准，灵活性差。 • 4. 不适应办公环境的重新规划，可扩展性差。 • 结论：采用结构化布线系统，以支持如计算机网络、通信、 • 保安、防火、供热及空调设备的计算机控制系统等。从而， • 改进智能建筑信息传递方式。
•典型设备监控系统—美国Johnson Controlls
•典型设备监控系统—美国Honeywell
•EXCEL 5000 DDC
•Excel 500及 600 •模块式结构控制器
•设计特点 •16/32位处理器 •独立或联网操作 •CARE生成应用程序/可编程 •输入/出功能模块，按实际需 要组合 •有多种操作员接口 •点趋势监察 •LED显示控制器工作状况 •报警处理功能 •后备电池保护 RAM 数据 •快擦存贮器 Flash Memory
《建筑智能化系统》PPT课件_OK
10
5、干线子系统（Backbone） 通常它是由主设备间（如计算机房、程控交换机房）至各
层管理间。它采用大对数的电缆馈线或光缆，两端分别接在设 备间和管理间的跳线架上。
11
6、建筑群干线子系统（Campus） 它是将多个建筑物的数据通信信号连接一体的布线系统。
它采用可架空安装或沿地下电缆管道（或直埋）敷设的铜缆和 光缆，以及防止电缆的浪涌电压进入建筑的电气保护装置。
12
二、综合布线系统的特性
综合布线系统与传统的布线系统相比，有许多优越性，其主
要表现在以下几个方面：
1、 兼容性
所谓兼容性是指其设备或程序可以用于多种系统中的特性。
综合布线系统将话音信号、数据信号与监控设备的图象信号的配
线经过统一的规划和设计，采用相同的传输介质、信息插座、交
连设备、适配器等，把这些性质不同信号综合到一套标准的布线
系统中。这样与传统布线系统相比，可节约大量的物质、时间和
空间。在使用时，用户可不用定义某个工作区的信息插座的具体
应用，只把某种终端设备接入这个信息插座，然后在管理间和设
备间的交连设备上做相应的跳线操作，这个终端设备就被接入到
自己的系统中。
13
2、 开放性 传统的布线方式，用户选定了某种设备，也就选定了与之相
一套完整的布线系统。所有布线均采用世界上最新通信标准。 为将来的发展提供了足够的裕量。通过主干通道可同时传输多 路实时多媒体信息，同时物理星形的布线方式为将来发展交换 式的网络奠定了坚实基础。 6、经济性
16
三、综合布线 设计流程
17
计算机与通信的配线系统而设计的，这也就表明它可满足各种 不同的计算机与通信的要求。 它包括：
1） 模拟与数字的话音系统； 2） 高速与低速的数据系统； 3） 传真机、图形终端、绘图仪等需要传输的图象资料 4） 电视会议与安全监视系统的视频信号； 5） 传输28个VHF宽带视频信号； 6） 建筑物的安全报警和空调控制系统的传感器信号
5、干线子系统（Backbone） 通常它是由主设备间（如计算机房、程控交换机房）至各
层管理间。它采用大对数的电缆馈线或光缆，两端分别接在设 备间和管理间的跳线架上。
11
6、建筑群干线子系统（Campus） 它是将多个建筑物的数据通信信号连接一体的布线系统。
它采用可架空安装或沿地下电缆管道（或直埋）敷设的铜缆和 光缆，以及防止电缆的浪涌电压进入建筑的电气保护装置。
12
二、综合布线系统的特性
综合布线系统与传统的布线系统相比，有许多优越性，其主
要表现在以下几个方面：
1、 兼容性
所谓兼容性是指其设备或程序可以用于多种系统中的特性。
综合布线系统将话音信号、数据信号与监控设备的图象信号的配
线经过统一的规划和设计，采用相同的传输介质、信息插座、交
连设备、适配器等，把这些性质不同信号综合到一套标准的布线
系统中。这样与传统布线系统相比，可节约大量的物质、时间和
空间。在使用时，用户可不用定义某个工作区的信息插座的具体
应用，只把某种终端设备接入这个信息插座，然后在管理间和设
备间的交连设备上做相应的跳线操作，这个终端设备就被接入到
自己的系统中。
13
2、 开放性 传统的布线方式，用户选定了某种设备，也就选定了与之相
一套完整的布线系统。所有布线均采用世界上最新通信标准。 为将来的发展提供了足够的裕量。通过主干通道可同时传输多 路实时多媒体信息，同时物理星形的布线方式为将来发展交换 式的网络奠定了坚实基础。 6、经济性
16
三、综合布线 设计流程
17
计算机与通信的配线系统而设计的，这也就表明它可满足各种 不同的计算机与通信的要求。 它包括：
1） 模拟与数字的话音系统； 2） 高速与低速的数据系统； 3） 传真机、图形终端、绘图仪等需要传输的图象资料 4） 电视会议与安全监视系统的视频信号； 5） 传输28个VHF宽带视频信号； 6） 建筑物的安全报警和空调控制系统的传感器信号
建筑智能化系统培训资料PDS
Escon双工
FDDI 双工
SMC X 3
MMC
MTP/MPO
Volition双工
LX.5
综合布线系统的组成 –水平布线
从工作区的通讯插口延伸到通讯间的水平交叉连接之间的通讯 线缆部分，包括：
水平线缆 工作区的通讯插口 线缆端接点 通讯间中的接插软线/跳线 还可能包括多用户组合通讯插座和集中点
铜缆等级和分类
铜缆的传输速率
线缆类型 Category 2 Category 3
传输频率 1MHz 16MHz
最高传输速率 4Mbps 10Mbps
Category 4 20MHz
16Mbps
Category 5 Category 5e Category 6 Category 6e Category 7 Category 7e
FC单工
LC型：是一种带定位键、接触型、中等损耗、有抗拉和抗扭转结构的连接 器。套管直径为1.25mm，只有ST、SC型中套管直径的一半。是一种单工 SFF连接器。
LC
光纤接头类型 (MT-RJ, MU)
MT-RJ型：MT连接器，其外壳和锁紧机构类似RJ，通过小型套管两侧的导 向销对准光纤，为便于与光接收机/发射机相连，连接器端面光纤为双芯( 间隔0.75mm)排列设计，主要用于数据传输的高密度光连接器。标准大小 的MT-RJ型可以同时连接两条光纤，有效密度增加了一倍。
水平布线的计算
每个信息点需一条4对非屏蔽双绞线铜缆或2芯 (多模)光缆。 每个通讯间中水平线缆的总数量：
通讯间管理
C = 的工作区的
数量
每一工作区信 息点的数量
所需水平线缆的总长度:
Q=C
通讯间 的数量
《建筑智能化系统》PPT课件
二、综合布线系统的特性 综合布线系统与传统的布线系统相比，有许多优越性，其主
要表现在以下几个方面： 1、 兼容性
所谓兼容性是指其设备或程序可以用于多种系统中的特性。 综合布线系统将话音信号、数据信号与监控设备的图象信号的配 线经过统一的规划和设计，采用相同的传输介质、信息插座、交 连设备、适配器等，把这些性质不同信号综合到一套标准的布线 系统中。这样与传统布线系统相比，可节约大量的物质、时间和 空间。在使用时，用户可不用定义某个工作区的信息插座的具体 应用，只把某种终端设备接入这个信息插座，然后在管理间和设 备间的交连设备上做相应的跳线操作，这个终端设备就被接入到 自己的系统中。
4、水平子系统（Horizontal）
它的功能是将干线子系统线路延伸到用户工作区。水平系统 是布置在同一楼层上的，一端接在信息插座上，另一端接在层 配间的跳线架上。水平子系统主要采用4对非屏蔽双绞线，它能 支持大多数现代通信设备，在某些要求宽带传输时，可采用"光 纤到桌面"的方案。当水平区面积相当大时，在这个区间内可能 有一个或多个卫星接线间，水平线除了要端接到设备间之外， 还要通过卫星接线间，把终端接到信息出口处。
3、 灵活性
综合布线系统中，由于所有信息系统皆采是通用的。每条信息 通道可支持电话、传真、多用户终端。另外，系统组网也可灵活 多样，甚至在同一房间可有多用户终端，为用户组织信息提供了 必要条件。
4、 可靠性
综合布线系统采用高品质的材料和组合压接的方式构成一套高 标准的信息通道。每条信息通道都要采用物理星形拓扑结构，任 何一条线路故障均不影响其它线路的运行，同时为线路的运行维 护及故障检修提供了极大的方便，从而保障了系统的可靠运行。
2.6 建筑智能化系统
一、智能建筑的基本概念、组成和功能
精选建筑智能化系统之建筑基本设备及其控制特性培训课件
第7章 授课重点（6学时）
内容涉及：本章重点对供配电系统、照明系统、空调及冷热源系统、给排水系统的设备运行规律和控制特性进行了阐述。重点和难点：这些系统设备种类很多，涉及多个学科和应用领域，要全面掌握所学需要有宽广的知识面基础。
7.1 供配电系统
(1)典型建筑供配电系统(2)应急发电系统(3)供配电设备监控
开关驱动器,4路,16A
开关驱动器,8路,16A
电动窗帘驱动器,4路
风机盘管驱动器,4管
日光灯调光驱动器,0-10V
通用调光驱动器
7.2 照明系统
DALI智能照明控制系统
DALI（Digital Addressahle Lighting Interface）“数字可寻址照明接口”，是由一些灯具、镇流管和夹具制造商合作开发的，它是一项标准化、开放的数字通信协议（IEC60929）DALI是专用的照明控制协议，它定义了电子镇流器与控制器之间的通信方式，允许控制器和荧光灯、白炽灯等照明灯具之间的通信，DALI不能用于其它控制系统。
7.1 供配电系统
某医院外科综合楼供电系统方案
市电与发电机之间的切换设自动联锁控制，由自动转换开关ATS完成
低压配电方案
7.1 供配电系统
应急电源系统
自备发电机容量:第一类负荷必须考虑在内，第二类负荷应视城市电网情况及大楼的功能而定:第一类保安型负荷，即保证大楼人身安全及大楼内智能化设备安全，可靠运行的负荷，有消防水泵、消防电梯、防排烟设备、应急照明及大楼设备的管理计算机监控系统设备、通讯系统设备、从事业务用的计算机及相关设备等。第二类保障型负荷，即保障大楼运行的基本设备负荷，也是大楼运行的基本条件，主要有工作区域的照明、部分电梯、通道照明等。
大型智能照明控制系统结构
内容涉及：本章重点对供配电系统、照明系统、空调及冷热源系统、给排水系统的设备运行规律和控制特性进行了阐述。重点和难点：这些系统设备种类很多，涉及多个学科和应用领域，要全面掌握所学需要有宽广的知识面基础。
7.1 供配电系统
(1)典型建筑供配电系统(2)应急发电系统(3)供配电设备监控
开关驱动器,4路,16A
开关驱动器,8路,16A
电动窗帘驱动器,4路
风机盘管驱动器,4管
日光灯调光驱动器,0-10V
通用调光驱动器
7.2 照明系统
DALI智能照明控制系统
DALI（Digital Addressahle Lighting Interface）“数字可寻址照明接口”，是由一些灯具、镇流管和夹具制造商合作开发的，它是一项标准化、开放的数字通信协议（IEC60929）DALI是专用的照明控制协议，它定义了电子镇流器与控制器之间的通信方式，允许控制器和荧光灯、白炽灯等照明灯具之间的通信，DALI不能用于其它控制系统。
7.1 供配电系统
某医院外科综合楼供电系统方案
市电与发电机之间的切换设自动联锁控制，由自动转换开关ATS完成
低压配电方案
7.1 供配电系统
应急电源系统
自备发电机容量:第一类负荷必须考虑在内，第二类负荷应视城市电网情况及大楼的功能而定:第一类保安型负荷，即保证大楼人身安全及大楼内智能化设备安全，可靠运行的负荷，有消防水泵、消防电梯、防排烟设备、应急照明及大楼设备的管理计算机监控系统设备、通讯系统设备、从事业务用的计算机及相关设备等。第二类保障型负荷，即保障大楼运行的基本设备负荷，也是大楼运行的基本条件，主要有工作区域的照明、部分电梯、通道照明等。
大型智能照明控制系统结构
建筑智能化系统技术知识培训
典型品牌特征指标
1.专利技术：小型光纤连接器MT-RJ， 高密度数据连接器MRJ21; 2.专利打接技术：一次实现8根线同时端 接完成的免工具端接方式; 3. SL紧凑型信息模块，八根金属针相互 交叉。
1.耐克森独特技术：C3中心十字骨架; 2.六类屏蔽线缆独特的双层铝箔屏蔽效 果; 3.耐克森的跳线盘采用独特的抽屉式“前面打线”、“前面安装”设计。 4.耐克森的配线架支持屏蔽/非屏蔽模块混配，独特的SANP-IN 嵌入式模 块化设计。 5.由专利产品CLIP–ONTM电缆导线架管理水平电缆。
C2975 C2975 C2960
S10500/S12500 S9500(E)* S7500(E)*
S5500-EI/S5600 S5510 S5500SI
S5100-EI/SI S3610
S3600-EI
S3600-SI S3100TP-EI S3100C-SI S3100TP-SI
ZXR10 9000* 8900*/G series*
支持
支持防火墙、IPS等
4.1T 480Mpps 交换网板可配置5块 不可单风扇运行 中 10GE：176MB GE:13.7 MB 不支持BFD
6900* 5900A 5900 5200 5009/5100 3900/3900A
3200/3200A 2900/2800A
2600/2800
S9300*
S5700EI
S5700SI S3700EI S3700SI S2700EI S2700SI
主流品牌设备对比
功能 多级多平面转发架 构 交换容量 整机包转发能力* 交换网板冗余配置 风扇冗余能力 能耗 端口缓存
市场体系 建筑智能化系统 技术知识培训
