汽油发动机电控技术PPT课件
霍尔效应式CPS是一种利用霍尔效应的信 号发生器检测信号。
.
22
汽油发动机电控技术
——电喷系统结构与原理
磁电感应式CPS是通过磁力线的变化来 检测发动机的转速，并通过信号盘上的 缺口获得上止点信号。
.
23
汽油发动机电控技术
——电喷系统结构与原理
节气门位置传感器
它通过一个电位计检测节气门位置，在Mono-jetronic 燃油喷射系统中，起到一个负荷传感器的作用。在其它喷 油系统中，它用来检测发 动机的节气门的开度和加速、
减速信号。B:AVSEQ04
.
24
汽油发动机电控技术
——电喷系统结构与原理
温度传感器（水温）
通常安装在发动机 出水口处。敏感元件由 铜套封住。水温低时， 热敏电阻值大，ECU检 测到的电压高。ECU增 加喷油量，改善冷机的 驱动性能。反之， 减 少喷油量。
.
25
汽油发动机电控技术
——电喷系统结构与原理
温度传感器（进气）
热敏电阻裸露在大气中，用以 检测发动机的进气温度，进气温度 传感器安装在空气滤清器的壳体内， 也可安装在空气流量计的空气流量 测量部位。
由于进气密度随温度改变而变 化，因此ECU必须根据进气温度信 号对喷油量进行修正，以获得最佳 的空燃比。
B:AVSEQ05
.
26
汽油发动机电控技术
.
39
汽油发动机电控技术
——电喷系统控制功能
爆震控制
.
40
汽油发动机电控技术
——电喷系统控制功能
废气再循环控制EGR
.
41
汽油发动机电控技术
——电喷系统控制功能
废气再循环控制EGR G:\MPEGAV B AVSEQ10
.
22
汽油发动机电控技术
——电喷系统结构与原理
磁电感应式CPS是通过磁力线的变化来 检测发动机的转速，并通过信号盘上的 缺口获得上止点信号。
.
23
汽油发动机电控技术
——电喷系统结构与原理
节气门位置传感器
它通过一个电位计检测节气门位置，在Mono-jetronic 燃油喷射系统中，起到一个负荷传感器的作用。在其它喷 油系统中，它用来检测发 动机的节气门的开度和加速、
减速信号。B:AVSEQ04
.
24
汽油发动机电控技术
——电喷系统结构与原理
温度传感器（水温）
通常安装在发动机 出水口处。敏感元件由 铜套封住。水温低时， 热敏电阻值大，ECU检 测到的电压高。ECU增 加喷油量，改善冷机的 驱动性能。反之， 减 少喷油量。
.
25
汽油发动机电控技术
——电喷系统结构与原理
温度传感器（进气）
热敏电阻裸露在大气中，用以 检测发动机的进气温度，进气温度 传感器安装在空气滤清器的壳体内， 也可安装在空气流量计的空气流量 测量部位。
由于进气密度随温度改变而变 化，因此ECU必须根据进气温度信 号对喷油量进行修正，以获得最佳 的空燃比。
B:AVSEQ05
.
26
汽油发动机电控技术
.
39
汽油发动机电控技术
——电喷系统控制功能
爆震控制
.
40
汽油发动机电控技术
——电喷系统控制功能
废气再循环控制EGR
.
41
汽油发动机电控技术
——电喷系统控制功能
废气再循环控制EGR G:\MPEGAV B AVSEQ10
简述电控汽油发动机的优点
简述电控汽油发动机的优点
汽油发动机是近年来发展较快的一类发动机，随着科技的发展，汽油发动机的性能也在不断提高，现在的汽油发动机已经改进成具有电控功能的电控汽油发动机，其发动机性能更优越。
首先，电控汽油发动机具有更高的发动机效率。
传统汽油发动机采用机械操作方式，增加燃油消耗，而电控汽油发动机通过电控技术来控制发动机，可以有效提高发动机效率，使汽车的燃油消耗降低，改善汽车的油箱续航里程。
其次，电控汽油发动机具有更好的空气混合性。
由于电控汽油发动机可以根据不同的工况来控制空气比例，所以具有更好的空气混合性，当汽车处于没有加载的状态时，可以较为准确地控制发动机排气甲醛含量，从而提高比较低级汽油的燃烧效率。
此外，电控汽油发动机也可以改善汽车经济性能。
传统的汽油发动机的燃油消耗较大，但是由于电控技术的运用，电控汽油发动机可以较大程度上提高汽车的燃油经济性，使乘车更加省钱，节约更多的燃油。
最后，电控汽油发动机具有更高的可靠性。
由于电控汽油发动机可以有效提高发动机可靠性，使发动机在高速运行后仍能保持稳定，并且由于电控技术的运用，可以有效解决发动机抖动等问题，大大降低发动机漏油的可能性。
总之，电控汽油发动机的优点显而易见：高发动机效率、良好的空气混合性、优异的燃油经济性和更高的可靠性。
电控汽油发动机在
汽车行业的发展迅速，它的应用将彻底改变汽车的技术面貌，未来汽车采用电控汽油发动机将是一个完全不同的体验。
电控汽油发动机概述
（2）进气（歧管绝对）压力传感器 （4）曲轴位置传感器和凸轮轴位置传
（6）进气温度传感器 （8）爆震传感器 （10）车速传感器
常用开关
包括起动开关、空调开关、档位开关、制动灯开关等。
精品课程—电控发动机
电子控制单元（ECU）
功能 给传感器提供参考电压，接受传感器或其他装置输入
的电信号，并对所接受的信号进行存储、计算和分析处理， 根据计算和分析的结果向执行元件发出指令。 组成
精品课程—电控发动机
2.优点
（1）能提供发动机在各种运行工况下最合适的混合气浓度，使 发动机在各种工况条件下保持最佳的动力性、经济性和排放 性能。
（2）电控燃油喷射系统配用排放物控制系统后，大大降低了HC、 C0和N0X三种有害气体的排放。
（3）增大了燃油的喷射压力，因此雾化比较好；由于每个气缸 均安装一个喷油器(多点喷射系统)，所以各缸的燃油分配比 较均匀，有利于提高发动机运转的稳定性。
精品课程—电控发动机
汽车发动机电控技术概述
精品课程—电控发动机
学习目标
➢了解电控发动机的发展； ➢了解电控发动机各控制系统的功能及主要控
制内容； ➢了解电控发动机控制系统的基本组成； ➢认识电控燃油系统。
精品课程—电控发动机
本章主要内容：
➢发动机电控技术的发展 ➢应用在发动机上的电子控制系统 ➢发动机电控系统的基本组成 ➢电子控制燃油喷射系统(EFI)概述
怠速控制系统（ISC）
➢ 功用： 在发动机怠速工况下，根据发动机冷却液温度、空
调压缩机是否工作、变速器是否挂入挡位等，通过怠速 控制阀对发动机的进气量进行控制，使发动机随时以最 佳怠速转速运转。
精品课程—电控发动机
排放控制系统
解读电控汽油发动机
（ ａ ）
【） Ｉ １

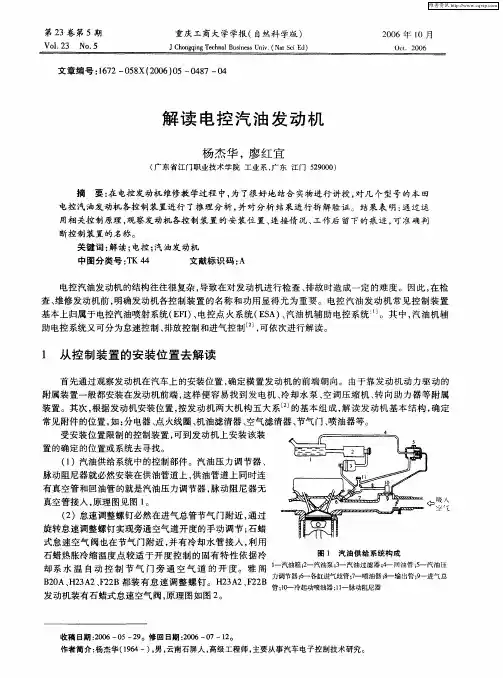

图 ３ 进气 歧 管 绝 对 压 力 传 感 器
