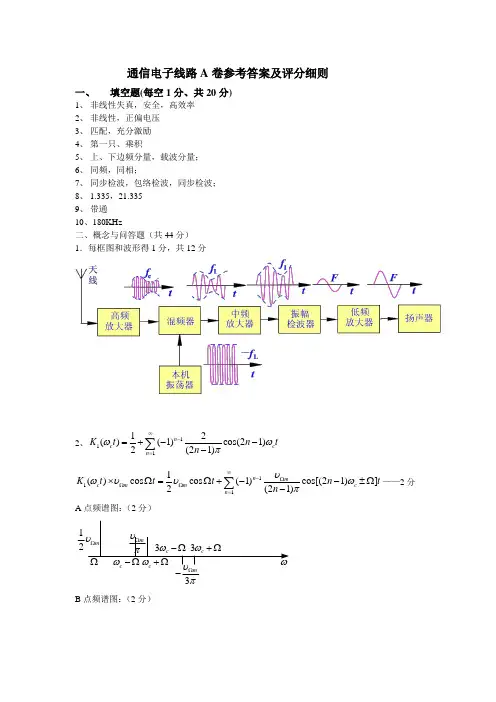

通信电子线路试卷

大连民族学院第1页/共 3页专业、班级学号姓名一、填空题（每空2分，共30分）1.在通信电子线路中，主要处理的无线电信号有三种：调制信号、（载波信号）和（已调信号）。

2.在高频环境下，电容器和电感器都有一个（自身谐振频率），当工作信号的频率大于这个频率时，电容体现为电感性，电感体现为电容性。

3.对于并联谐振回路，当谐振曲线下降了3dB时，所对应的频率范围称为回路（带宽）。

4.石英晶体谐振器的C q=2.4*10-2pF, L q=42.26mH，则串联谐振频率为=qf（ 5.01MHz）。

5.提高高频小信号放大器稳定性的方法主要有两种，分别是（中和法）和（失配法）。

6.高频功率放大器工作在（丙类）放大器下，效率最高，此时通角θ（ <90°）。

7.利用高频功率放大器进行AM高电平调制时，如果采用基极调制方式，则功放应该工作在（欠压状态）；若集电极调制，工作在（过压状态）。

8.LC三端式振荡器能够振荡的原则可简记为（射同余异）。

9.有一个抑制载波双边带调制器，其调制系数为K，调制电压uΩ=UΩcosΩt，载波电压为u c=U c cosωc t，写出抑制载波双边带调制表达式u DSB(t)=（K UΩU c cosΩt cosωc t）。

10.有一个调频波，调频指数m f=0.5，调制信号的频率F=1KHz，则其带宽为（3）KHz。

11.调频信号的解调方式主要分为直接鉴频法和间接鉴频法，那么脉冲计数式鉴频法属于（直接鉴频法）。

二、选择题（每空2分，共20分）1.对于串并联回路，下列说法不正确的是（ C ）。

A、在串联回路中，U C=U L=QUB、在并联回路中，I C=I L=QIC、回路的品质因数值越大，选择性越差D、谐振时，回路体现纯阻性2.在抽头并联回路中，U、R和L1为抽头两端电压、电阻和电感，U T、R0和L为回路总电压、总阻抗以及总电感，下列表达不正确的是（ B ）。

A、p=U/U TB、p=R/ R0C、p小于等于1D、p= L1/L 3.在多级双调谐放大器中，随着级数n的增加，矩形系数将（ A ）。

A、变小B、变大C、不变D、不确定4.在高频功率放大器中，当u cemin=u ces时，则功放工作在（ B ）状态下。

A、欠压B、临界C、过压D、无法确定5.利用高频功率放大器在放大振幅变化的信号时，应使功放工作在（ A ）。

A、B类欠压状态B、B类临界状态C、C类欠压状态D、C类临界状态6.在正弦波反馈振荡器中，必须使环路增益（ D ）时，才可以起振和平衡。

A、大于1B、等于1C、小于1D、大于等于17.在AM调制中，当调制度m（ C ）时，会产生过调制。

A、等于1B、小于1C、大于1D、小于等于18.在振幅调制电路中，AM信号与DSB信号都能实现的调制电路是（ B ）。

A、单二极管电路B、二极管平衡电路C、二极管环形电路D、变容二极管直接调频电路9.对讲机系统输出信号u0（t）=4（1+0.5cosΩt），输出负载R=100欧姆，则输出总功率为（ C ）。

A、0.01WB、0.08WC、0.09WD、0.1W10. 在载波和调制信号相同的情况下，下面（ D ）调制方法效率最高。

A、AM调制B、DSB调制C、DSB调制和SSB调制D、SSB调制出题说明：1．考试形式（闭卷）2．答卷时间（110）分钟3．是否需要草稿纸（需1 张）4．是否需备计算器（是）其他说明：（可附加考试说明）①……………………………………②……………………………………③………………………07级电子信息工程专业、通信工程专业通信电子线路(A) 试题一二三四五六七八九十总分专业、班级学号姓名三、按要求答题（第1小题6分，第2小题8分，共14分）1. 下图高频功率放大器有几处错误，在不改变馈电形式的情况下，重新画出正确的电路。

L2E2C2C3E1C1L1正确图2. 广播电台采用AM调制方式对要传送的节目进行传输，输出信号为ttt7A M102sin)120002cos8.040002cos6.01(8(t)u⋅⋅+⋅+=πππ，请画出其频谱图，并写出求解过程。

解：由题意知，该信号由5个频率信号分量，分别为：频率：10MHz 幅度：8V频率：10.004MHz 幅度：2.4V频率：9.996MHz 幅度：2.4V频率：9.988MHz 幅度：3.2V频率：10.012MHz 幅度：3.2V ……4分则频谱图：…..4分四、（本题12分）有一LC振荡器，其交流等效电路如图所示，L1、C1构成的回路1谐振频率为f01，L2、C2构成的回路2谐振频率为f02，L3、C3构成的回路3谐振频率为f03，整个振荡器振荡频率为f，则当：（1）L1C1<L2C2<L3C3；（2）L1C1>L2C2>L3C3两种情况下是否能振荡，若能振荡请说明ƒ与f01、f02、f03之间的关系。

第四题图第五题图解：对L1、C1所组成的并联回路阻抗112111111111CLwjwLjwCjwLjwCjwLZ-=+∙=，当01112>-CLw，即011121fCLf=<π时，回路呈感性。

同理当01ff>时，回路呈容性。

回路2：同理有当02ff<时，回路呈感性；当02ff>时，回路呈容性。

回路3：)1(133333wCwLjjwCjwLZ-=+=，则当，01332>-CLw，即03ff>时，回路呈感性。

同理当03ff<时，回路呈容性。

所以当⎪⎩⎪⎨⎧<<<030201ffffff时，振荡器能振荡，且为电感三点式振荡器；当⎪⎩⎪⎨⎧>>>030201ffffff时，振荡器能振荡，且为电容三点式振荡器。

……4分①……………………………………②……………………………………③…………………………VL3C1C2C3L2L1DC L R L专业、班级学号姓名(1) 当L1C1<L2C2<L3C3，有332211212121CLCLCLπππ>>，即有030201fff>>。

则当030201ffff>>>，能振荡，且为电容三点式振荡器；当ffff>>>030201，也能振荡，且为电感三点式振荡器。

……4分(2) 当L1C1>L2C2>L3C3，有332211212121CLCLCLπππ<<，即有030201fff<<。

则当ffff<<<030201，能振荡，且为电容三点式振荡器；则当030201ffff<<<，也能振荡，且为电感三点式振荡器。

……4分五、（本题12分）某品牌遥控车拟采用大信号二极管检波电路实现信号的解调接收，如图所示，若给定R L = 5kΩ，m = 0.3，二极管内阻r D=120Ω。

试求：（图在四题下）（1）检波器输入阻抗和传输系数分别是多少？（2）载波频率f c = 465kHz，调制信号最高频率F = 3.4 kHz，问电容C L应如何选？（3）若f c = 30MHz，F = 0.3MHz，C L应选多少？（4）解：(1)由题意知，检波器的输入阻抗5.22==RRikΩ ……1分（5） 导通角oDDradRrRg26.27475.03333====ππθ，（6）∴传输系数89.0cosKd==θ……3分（7）(2) 检波器应满足三个条件：（8）pFm RmCmmRCpFRCRCRCRZpFRwCRCwRCwwZCCCC19143119361011011)(68511010111)(22≤Ω-≤⇒Ω-≤=∙Ω≤⇒≥∙Ω⇒>>∙Ω⇒=Ω=∙≥⇒≤∙⇒<<∙⇒=（9）∴C的取值范围：936pF685pF≤≤C，且无惰性失真……4分（10）（3）检波器应满足三个条件：（11）pFm RmCmmRCpFRCRCRCRZpRwCRCwRCwwZCCCC6.3371110.61011011)(10.611010111)(22≤Ω-≤⇒Ω-≤=∙Ω≤⇒≥∙Ω⇒>>∙Ω⇒=Ω=∙≥⇒≤∙⇒<<∙⇒=∴C的取值范围: pFC10.6＝，且无惰性失真……4分六、（本题12分）大连某广播电台节目发射信号采用FM调制方式，输出信号表达式为))(8000sin3102cos(8)(6Vtttuππ+⨯=，试求：（1）最大相偏；（2）最大频偏；（3）信号在单位电阻上的功率；（4）；信号的带宽（5）当调制信号的振幅不变，频率增加一倍时，信号带宽是多少；（6）当调制信号的振幅和频率都增加一倍时，信号带宽又是多少？解： ))(coscos())(8000cos3102cos(8)(6VtmtwUVtttuCCΩ+=+⨯=ππ∴U C=10V, w C=2π⨯106rad, f C=1MHz, Ω=8000 πrad, F=4KHz, m=3tttmtmπϕπϕ8000cos8000cos3cos)(∆==Ω=∆twtdttdtwmπππϕ4000cos8000cos80003)()(∆-=⨯-==∆……2分∴（1）最大相偏：mϕ∆＝3rad；……1分（2）最大频偏：π2/mmwf∆=∆＝12KHz；……1分（3）信号在单位电阻上的功率：P=WRU C32210022==；……1分（4）信号的带宽：B=2(m+1)F=2(3+1)4000⨯=32KHz；……1分（5）当调制信号的振幅不变，频率增加一倍时，即F=8KHz，mf∆不变，则m＝mf∆/F＝1.5，B=2(m+1)F=2(1.5+1)8000⨯=40KHz。

……3分（6）当调制信号的频率和振幅都增加一倍时，则mf∆增加1倍，F增加1倍，m＝mf∆/F不变，则B=2(m+1)F=2(3+1)8000⨯=64KHz。

……3分①……………………………………②……………………………………③…………………………。
