认识计算机监控系统组态软件
监控组态软件技术及应用
监控组态软件技术及应用监控组态软件是一种用于监控和控制系统的软件，它通常用于工业自动化、楼宇自动化和安防等领域。
监控组态软件提供了一个可视化的界面，使用户能够实时监测系统状态、控制设备、收集和分析数据。
监控组态软件的主要功能包括数据采集、图形显示、报警处理和数据分析等。
首先，它可以通过与监控设备和传感器的接口实现数据采集，从而实时获取系统的各种参数和状态信息。
其次，它提供了灵活而直观的图形显示界面，通过图表、图像和动画等形式展示系统的实时数据，帮助用户直观地了解系统的运行情况。
第三，监控组态软件能够对系统的运行参数进行监测，并在出现异常情况时及时发出报警，以便用户可以及时采取措施。
最后，它还提供了数据处理和分析的功能，帮助用户分析系统的性能和效益，优化系统的运行。
监控组态软件的应用非常广泛。
在工业自动化领域，它可以用于实时监测和控制工厂生产线上的机器和设备，帮助工程师了解工艺过程和装置的运行情况，发现并解决问题。
在楼宇自动化领域，它可以用于监控和控制大楼的空调、照明、安防等系统，实现节能减排和提高办公环境的舒适性。
在安防领域，它可以用于监控和管理视频监控系统，帮助监控员实时掌握监控区域的情况，提供有效的安全保护。
监控组态软件的技术包括图形显示技术、通信技术和数据处理技术等。
首先，图形显示技术是监控组态软件的核心技术之一。
它使用图形对象和控件来表示和操作系统中的各种实体和参数，实现数据可视化。
通过图形编辑工具，用户可以方便地创建和编辑监控页面，将控制按钮、图表、动画和报警等元素添加到页面中，实现实时的数据显示和操作。
其次，通信技术是实现监控组态软件与监控设备和传感器之间数据交换的基础。
它可以通过串口、以太网、无线等方式实现与各种硬件设备的通信，实现数据的采集和控制。
通过通信协议的支持，监控组态软件能够与不同厂家和型号的设备进行集成，实现对多样化系统的监控和控制。
最后，数据处理技术是监控组态软件的重要组成部分。
组态软件的基本概念和应用
组态软件的基本概念和应用组态软件（SCADA）是一种用于监控和控制过程的软件工具。
它成为工业自动化领域中不可或缺的一部分，广泛应用于各个行业，包括制造业、能源、水处理、交通等。
组态软件能够实时采集并处理各种传感器数据，还能以直观的方式展示给操作员，从而提供准确的信息支持和决策依据。
一、组态软件的基本概念组态软件由两个主要部分组成：人机界面（HMI）和后台控制系统。
人机界面允许操作员通过图形化方式与控制系统进行交互，并实时监控过程数据。
后台控制系统负责传输、处理和存储数据，并执行自动化控制命令。
1. 人机界面（HMI）人机界面是组态软件最直接的形式，通常以图形化的方式展示过程数据和控制界面。
操作员可以通过触摸屏、键盘或鼠标与HMI进行交互，包括监视数据、修改设备参数、开启或关闭设备等。
HMI的设计应该简单易用、直观明了，以提高操作员的工作效率和减少错误操作的发生。
2. 后台控制系统后台控制系统负责数据采集、处理和存储，并执行自动化控制命令。
它通常由一台或多台计算机组成，连接各种传感器和执行器。
后台控制系统的主要功能包括数据监测、警报通知、设备控制和数据存档等。
通过与人机界面的交互，操作员可以监视和控制整个过程。
二、组态软件的应用领域组态软件具有广泛的应用领域，以下是几个典型的例子：1. 制造业在制造业中，组态软件用于监控生产线的状态和运行情况。
它能够实时显示生产数据，如温度、压力、速度等，并提供警报功能，以便及时处理异常情况。
通过组态软件，生产厂商能够实现生产过程的优化和效率提升。
2. 能源行业组态软件在能源行业中的应用非常广泛。
从电力系统、水土环境到油气开采，组态软件都可以提供实时监控和控制功能，帮助运营人员及时处理设备故障、调整运行参数，以保证生产安全和高效。
3. 水处理组态软件在水处理领域发挥着重要作用。
它能够监控和控制污水处理、饮用水供应等过程，实时检测水质和水位，提供警报功能，保障水质安全。
组态软件的简介
组态软件的简介1. 什么是组态软件?组态软件（SCADA软件）是指一种利用计算机系统进行监控、控制和数据采集的软件。
它与传统的人机界面（HMI）软件相比，具有更强大、更智能的功能。
组态软件可以在工业控制系统、能源管理系统、交通系统和水处理系统等领域中使用，帮助用户实时监测和控制设备、收集和分析数据、提高生产效率和安全性。
2. 组态软件的主要功能组态软件具有多种功能，用于监控和控制系统中的各种设备和过程。
以下是组态软件的一些主要功能：- 数据采集和存储：组态软件能够实时采集和存储各种设备和过程的数据。
通过这些数据，用户可以了解设备性能、生产状态和实时数据变化。
- 可视化和人机界面：组态软件通过直观的图形界面，将设备和过程的数据以图表、曲线和动画等形式展示给用户。
用户可以通过这些界面直观地了解设备状态，并进行实时监测和控制。
- 报警和事件管理：组态软件能够根据设定的规则和条件，自动检测和发送警报。
用户可以通过报警和事件管理功能，及时了解设备故障、异常和重要事件，以便采取相应的措施。
- 远程访问和控制：组态软件支持远程访问和控制，用户可以通过互联网或局域网等方式，随时随地远程监控和控制设备和过程。
这为用户提供了便捷的操作、管理和维护手段。
- 数据分析和报表生成：组态软件具有数据分析和报表生成功能，通过对采集的数据进行统计和分析，用户可以发现问题、改进生产过程，并生成有用的报告和图表。
3. 组态软件的应用领域组态软件广泛应用于各个领域，主要包括以下几个方面：- 工业控制系统：组态软件在工业控制系统中起到至关重要的作用。
它可以对生产设备进行监控和控制，实现自动化生产，提高生产效率和产品质量。
- 能源管理系统：组态软件可用于能源管理系统，通过监测和控制设备和过程，实现能源消耗的优化和节约，提高能源利用效率。
- 水处理系统：组态软件在水处理系统中应用广泛，如供水系统、污水处理系统等。
它可以对水质进行监测和控制，实现水资源的合理利用和环境保护。

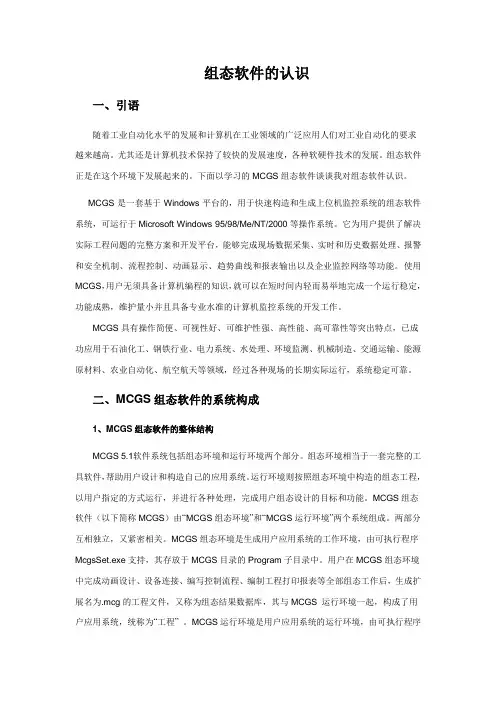

组态软件的认识
组态软件的认识一、引语随着工业自动化水平的发展和计算机在工业领域的广泛应用人们对工业自动化的要求越来越高。
尤其还是计算机技术保持了较快的发展速度，各种软硬件技术的发展。
组态软件正是在这个环境下发展起来的。
下面以学习的MCGS组态软件谈谈我对组态软件认识。
MCGS是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。
它为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。
使用MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完成一个运行稳定，功能成熟，维护量小并且具备专业水准的计算机监控系统的开发工作。
MCGS具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化、航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。
二、MCGS组态软件的系统构成1、MCGS组态软件的整体结构MCGS 5.1软件系统包括组态环境和运行环境两个部分。
组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。
运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。
MCGS组态软件（以下简称MCGS）由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关。
MCGS组态环境是生成用户应用系统的工作环境，由可执行程序McgsSet.exe支持，其存放于MCGS目录的Program子目录中。
用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程” 。
组态软件概述
三、工控组态软件种类和功能
2.组态软件的脚本语言
脚本语言是扩充组态系统功能的重要手段。大多数组态软 件都支持脚本语言。主要分为三种类型 （1）内置的类C/Basic语言。国内的多数组态软件采用的就是 这种方式。
（2）采用微软的VBA的编程语言。微软的VBA是一种相对完 备的开发环境，采用VBA的组态软件通常使用微软的VBA环境 和组件技术，把组态系统中的对象以组件方式加以实现，使用 VBA的程序对这些对象进行访问。
一、组态软件
组态软件，又称组态监控系统软件。是数据采集与过程控制的工业监控 软件。利用组态技术将硬件设备用软件的方式表示在监控画面上，并以通信 的方式与现场硬件进行数据交换。
一、组态软件
通过通信技术采集现场设备的数据传送至监控计算机，技术员就可以在 主控室对现场设备进行监视、控制。
二、组态软件基本概念
（3）有少数组态软件采用面向对象的脚本语言。面向对象的 脚本语言提供了对象访问机制，对系统中的对象可以通过其属 性和方法进行访问，比较容易学习、掌握和扩展，但程序的实 现则相对比较复杂。
四、组态王软件介绍
1.组态王软件介绍
组态王软件是由北京亚控科技有限公司研制开发的，组态 王软件是一种通用的工业监控软件，它融过程控制设计、现场 操作以及工厂资源管理于一体，将一个企业内部的各种生产系 统和应用以及信息交流汇集在一起，实现最优化管理。它基于 Microsoft Windows XP/NT/2000 操作系统，用户可以在企业网 络所有层次的各个位置上都可以及时获得系统的实时信息。
组态软件能够很好地解决传统工业控制软件存在的种种问 题，使用户能根据具体的控制对象和控制目的任意组态，完成 符合要求的自动化控制工程。
二、组态软件基本概念
组态软件的基本原理和功能介绍
组态软件的基本原理和功能介绍组态软件是一种用来对所控制的系统进行组态编辑和监控的软件。
通过这种软件，可以轻松管理一个复杂的系统，如工业自动化系统、电力控制系统、环境控制系统和建筑自动化系统等。
本文将介绍组态软件的基本原理和主要功能。
一、基本原理组态软件的基本原理是利用计算机技术收集分布在不同位置的各种设备的信息，并将它们汇集到一个中央控制器中。
中央控制器将这些信息与各种控制算法相结合，处理后通过执行出口输出给各种执行元件，实现对各种设备的精确控制。
组态软件的运行需要相应的硬件设备，通常由一个工控机、一个人机界面和各种输入输出设备组成。
工控机作为系统的核心，通过操作人员提供的指令和控制算法，对各种信息进行处理，然后再将它们发送到控制器上。
人机界面是与操作人员直接交互的部分，用于向系统提供指令和接收反馈信息。
输入输出设备包括传感器、执行元件等，用于向系统提供各种控制信号和采集各种反馈信息。
二、主要功能组态软件的主要功能包括系统组态、运行监控、故障诊断、数据存储和报警管理。
下面将分别进行详细介绍：1.系统组态系统组态是组态软件最基本的功能之一，它主要用于对于所控制的系统进行组态编辑，包括设备的连接、节点的设置、设备的参数配置、控制算法的制定等。
通过组态软件，用户可以方便快捷地构建一个自己需要的系统。
用户只需要将各种设备连接起来，并设置相应的参数，便可以很容易地实现对各种设备的控制和监控。
2.运行监控运行监控是组态软件的主要功能之一，它主要用于对所控制的系统进行实时监控和控制。
通过运行监控功能，用户可以随时掌握系统的运行状况，发现并及时排除故障。
运行监控功能可以对系统中的各种数据进行监控和实时采集，同时还可以对系统做出相应的控制操作。
例如，当系统某个设备出现故障时，可以通过运行监控功能对其进行诊断和修复。
3.故障诊断故障诊断是组态软件的另一个重要功能，它主要用于对系统中的故障进行诊断和解决。
通过故障诊断功能，用户可以轻松地定位故障并提供修复方案。
组态软件认识
组态软件认识组态软件，又称组态监控软件。
译自英文SCADA,即 Supervisory Control and Data Acquisition（数据采集与监视控制）。
它是指一些数据采集与过程控制的专用软件。
它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。
目录组态软件在国内是一个约定俗成的概念，并没有明确的定义，它可以理解为“组态式监控软件”。
“组态（Configure）”的含义是“配置”、“设定”、“设置”等意思，是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的“组态”。
它有时候也称为“二次开发”，组态软件就称为“二次开发平台”。
“监控（Supervisory Control）”，即“监视和控制”，是指通过计算机信号对自动化设备或过程进行监视、控制和管理。
组态软件是有专业性的。
一种组态软件只能适合某种领域的应用。
组态的概念最早出现在工业计算机控制中。
如DCS(集散控制系统）组态，PLC（可编程控制器）梯形图组态。
人机界面生成软件就叫工控组态软件。
在其他行业也有组态的概念，如AutoCAD，PhotoShop等。
不同之处在于，工业控制中形成的组态结果是用在实时监控的。
从表面上看，组态工具的运行程序就是执行自己特定的任务。
工控组态软件也提供了编程手段，一般都是内置编译系统，提供类BASIC语言，有的支持VB，现在有的组态软件甚至支持C#高级语言。
组态软件大都支持各种主流工控设备和标准通信协议，并且通常应提供分布式数据管理和网络功能。
对应于原有的HMI（人机接口软件，Human Machine Interface）的概念，组态软件还是一个使用户能快速建立自己的HMI的软件工具或开发环境。
简述组态软件的概念
简述组态软件的概念组态软件（SCADA，Supervisory Control and Data Acquisition）是一种用于监控和控制系统的软件，广泛应用于工业自动化领域。
它可以与各种设备进行通信，实时采集数据，并将数据可视化地显示在人机界面上，同时还可以通过远程操作控制设备。
组态软件不仅提供了对系统的全面监控和控制，还具有数据存储、报警处理、历史数据查询等功能，为工业过程的运行与管理提供了有效的支持。
组态软件通常由以下几个模块构成：1. 数据采集模块：组态软件可以通过与各种设备（如传感器、执行器、控制器等）进行通信，实时采集系统的运行数据。
这些数据可以包括温度、压力、流量、电流等各种传感器所测得的实时数值。
2. 数据存储模块：组态软件可以将实时采集到的数据保存在数据库中，以便于后续的查询和分析。
通过对历史数据的统计和分析，可以发现系统中的异常情况或者存在的问题，并采取相应的措施进行处理。
3. 可视化界面模块：组态软件将采集到的数据可视化地显示在人机界面上，通常是一些形象直观的图表、曲线和指示灯等。
操作人员可以通过界面上的元素了解系统的状态，并进行相应的操作和控制。
4. 报警处理模块：组态软件可以根据系统设定的阈值，对数据进行实时监测，一旦数据超出设定的范围，就会触发报警。
报警可以通过声音、弹窗、短信、邮件等方式通知到相关人员，以便及时采取措施。
5. 远程控制模块：通过组态软件，操作人员可以远程控制系统中的设备，包括开关的启停、参数的设定和调整等。
这种远程控制的功能使得操作人员可以方便地对系统进行监控和调整，提高了工作效率。
组态软件的应用广泛，包括工业生产、能源、交通、安防等领域。
在工业生产中，组态软件可以对生产线进行监控和管理，实时掌握生产设备的运行状态，提高生产效率和质量。
在能源领域，组态软件可以对电网、水厂等进行监控和控制，实现智能化管理，提高能源利用效率。
在交通领域，组态软件可以对道路、桥梁、隧道等进行监控，实现智能交通管理，提供安全和顺畅的交通环境。
组态软件的基本原理与功能介绍
组态软件的基本原理与功能介绍组态软件是一种用于实时监控和控制工程系统的软件工具。
它提供了用户友好的图形用户界面，使用户能够直观地查看和操作工程设备。
本文将介绍组态软件的基本原理以及其常见的功能。
一、基本原理组态软件的基本原理是将工程系统的各个部分以图形方式呈现在计算机屏幕上，通过图形界面与实际设备进行交互。
其原理主要包括以下几个方面：1. 数据采集与处理：组态软件通过与监控设备通信，实时获取设备的数据信息。
这些数据可以是温度、压力、流量等各种测量值，也可以是设备状态、报警信息等。
2. 图形显示：获取到的数据将以图形方式显示在计算机屏幕上，通常采用二维或三维图形形式。
用户可以根据需要自定义图形界面，以方便地监控和操作设备。
3. 实时监控：组态软件能够及时更新显示的数据，并在需要时实时刷新，使用户能够随时了解设备的状态和运行情况。
用户可以通过图形界面直观地观察设备的变化，并及时采取相应的控制措施。
4. 远程控制：组态软件支持对远程设备的监控和控制。
用户可以通过网络连接到远程设备，远程监控设备运行情况，并进行远程操作。
二、功能介绍组态软件具有丰富的功能，主要包括以下几个方面：1. 数据采集与显示：组态软件可以连接各种传感器，实时采集各种数据，并将其以直观的图形形式显示在屏幕上。
用户可以选择展示特定的数据，添加趋势曲线等方式进行数据分析。
2. 实时报警与事件记录：当设备出现异常情况时，组态软件能够发出声音或弹窗报警，提醒用户采取相应的措施。
同时，软件还能记录报警事件的发生时间、类型和处理情况，为后续的故障排除提供参考。
3. 远程控制与操作：组态软件不仅可以对设备进行监控，还能进行相应的远程控制。
用户可以通过软件界面远程开关设备，调整设备参数，实现对远程设备的全面控制。
4. 报表生成与导出：组态软件支持生成各种报表，如历史数据表、设备运行状态表等。
用户可以根据需要选择不同的报表格式，并将其导出为Excel、PDF等文件格式进行保存或打印。
组态控制技术实训教程(MCGS)课件基础篇1.5 认识MCGS组态软件
2）功能齐全，便于方案设计。MCGS为 解决工程监控问题提供了丰富多样的手段， 从设备驱动（数据采集）到数据处理、报警 处理、流程控制、动画显示、报表输出、曲 线显示等各个环节，均有丰富的功能组件和 常用图形库可供选用，用户只需根据工程作 业的需要和特点，进行方案设计和组态配置， 即可生成用户应用软件系统。
4）建立实时数据库，便于用户分步组态，保证系 统安全可靠运行。MCGS组态软件由主控窗口、设备 窗口、用户窗口、实时数据库和运行策略五部分构成。 其中的“实时数据库”是整个系统的核心。
在生成用户应用系统时，每一部分均可分别进行组 态配置，独立建造，互不相干；而在系统运行过程中， 各个部分都通过实时数据库交换数据，形成互相关联 的整体。实时数据库是一个数据处理中心，是系统各 个部分及其各种功能性构件的公用数据区。各个部件 独立地向实时数据库输入和输出数据。
10）支持OLE Automation技术。 MCGS允许用户在Visual Basic中操作 MCGS中的对象，提供了一套开放的可扩 充接口，用户可根据自己的需要用VB编制 特定的功能构件来扩充系统的功能。
11）MCGS中数据的存储不再使用普通的 文件，而是用数据库来管理一切。组态时， 系统生成的组态结果是一个数据库；运行时， 数据对象、报警信息的存储也是一个数据库。 利用数据库来保存数据和处理数据，提高了 系统的可靠性和运行效率，同时，也使其它 应用软件系统能直接处理数据库中的存盘数 据。
3）用户窗口：本窗口主要用于设置工 程中人机交互的界面，诸如：生成各种动画 显示画面、报警输出、数据与曲线图表等。
4）实时数据库：是工程各个部分的数 据交换与处理中心，它将MCGS工程的各 个部分连接成有机的整体。在本窗口内定 义不同类型和名称的变量，作为数据采集、 处理、输出控制、动画连接及设备驱动的 对象。
简述组态软件概念
简述组态软件概念
组态软件是指用于创建、编辑和管理工业自动化系统中人机界面的一种软件，也被称为人机界面软件或监控软件。
组态软件通常拥有可视化的界面，能够实时监控和控制各种生产设备和工艺过程，并提供报警、数据采集和分析等功能。
组态软件的主要功能包括如下几个方面：
1. 创建和编辑人机界面：组态软件能够通过图形化编辑工具，创建和编辑各种界面元素，如按钮、开关、显示器等，使操作界面更加直观和易用。
2. 实时监控和控制：组态软件能够实时获取设备和工艺过程的状态信息，并将其显示在界面上，同时可以通过界面上的控制元素，对设备进行操作和控制。
3. 报警和事件处理：组态软件可以监测各种异常情况，并显示相应的报警信息，以便及时处理。
同时，还能够记录和管理系统的事件信息。
4. 数据采集和分析：组态软件可以对设备和工艺过程的数据进行采集和存储，并提供图表分析和报表生成等功能，帮助用户进行数据分析和决策。
5. 系统配置和管理：组态软件还提供系统配置和管理功能，包括用户权限管理、界面布局调整、设备接口配置等，以满足不同用户的需求。
总之，组态软件通过可视化的界面和丰富的功能，帮助用户实现对工业自动化系统的监控和控制，提高生产效率和质量，降低故障风险，提供决策支持。
组态软件的基本概念和作用
组态软件的基本概念和作用组态软件，也被称为上位机软件或人机界面软件，是一种用于监控和控制系统的应用软件。
它具备图形化界面和数据处理功能，可以方便地展示和操作各种控制设备、传感器和工艺参数。
本文将介绍组态软件的基本概念和作用，并探讨其在工业自动化领域中的应用。
1. 基本概念组态软件是一种用于创建人机界面的工具，旨在提供用户友好的操作界面，使操作者能够轻松地与设备或系统进行交互。
它通常具备以下特点：1.1 图形化界面：组态软件通过图形界面展示设备、工艺和系统的状态信息，以图表、图像和动画等形式直观地呈现数据。
1.2 实时性：组态软件能够实时获取和显示控制系统的数据，并及时响应用户的操作。
1.3 数据处理：组态软件可以对从设备和传感器采集的数据进行处理和分析，生成报表、趋势图等，并支持实时数据监视和历史数据查询。
1.4 跨平台性：组态软件通常支持跨各种操作系统和设备平台，如Windows、iOS、Android等。
2. 作用组态软件在工业自动化领域中起着重要的作用，以下是它的几个主要作用：2.1 可视化控制：通过组态软件，人们可以通过直观的图形界面实现对设备和系统的控制操作。
它通过按钮、开关、滑动条等控件实现对设备的开关、调节和监视，提高了操作者的工作效率。
2.2 数据监控和分析：组态软件能够实时采集和显示设备和工艺的数据，监控工作状态和性能参数。
同时，它也支持数据的历史记录和趋势分析，帮助人们了解系统的运行情况和发现潜在问题。
2.3 报警和事件处理：组态软件能够监测系统发生的异常情况，并及时向操作者发出警报。
针对不同的事件，可以设置相应的处理策略，如自动报警、切换备份设备等，保证系统的安全和可靠性。
2.4 远程控制和监视：组态软件可以提供远程访问功能，用户可以通过互联网或局域网连接到控制系统，对设备进行远程控制和监视，实现远程管理和故障排除。
3. 应用领域组态软件在各行各业都有广泛的应用，在工业自动化领域尤为重要。
第11章 监控组态软件的功能和使用
（3）图形界面运行程序 在系统运行环境下，图形目标应用系统被图 形界面运行程序装入计算机内存并投入实时 运行。
（4）实时数据库系统组态程序
建立实时数据库的组态工具，可以定义实时 数据库的结构、数据来源、数据连接、数据 类型及相关的各种参数。
提高系统的实时性，增强处理能力。
（5）实时数据库系统运行程序 在系统运行环境下，目标实时数据库及 其应用系统被实时数据库系统运行程序
（5）用户管理器——用于对用户进行管理的编辑器。
（6）通讯——提供WinCC与SIMATIC各系列可编程控制 器的连接。
2．运行软件 用户通过运行软件对过程进行操作和监控， 主要执行下列任务： （1）读出已经保存在CS数据库中的数据； （2）显示屏幕中的画面； （3）与自动化系统通讯； （4）对当前的运行系统数据进行归档； （5）对过程进行控制。
2.2 WinCC的SCADA基本功能
（一）用户接口和操作
（二）图形系统 （三）报警记录 （四）归档系统 （五）报表系统
（一）用户接口和操作 1．可组态的用户接口 配臵标准、用户化的WinCC操作界面，保证生 产过程的安全可靠，使操作员能够优化生产 过程，其硬件配臵主要包括键盘、鼠标和触 摸屏等。 画面总览表现为结构树的形式，并由画面树 管理器（Picture Tree Manager）管理。
（二）WinCC的系统结构 WinCC具有模块化的结构 基本组件 组态软件（CS） 运行软件（RT）
WinCC选项
WinCC附加软件
1．组态软件
（1）图形系统——用于创建画面的编辑器，也称作图 形编辑器。
（2）报警系统——对报警信号进行组态的过程，也称 报警记录。 （3）归档系统——变量记录编辑器，用于确定对何种 数据进行归档。 （4）报表系统——用于创建报表布局的编辑器，也称 作报表编辑器。
简述组态软件的概念
简述组态软件的概念组态软件（SCADA，Supervisory Control And Data Acquisition）是一种用于监控和控制工业过程的软件系统。
它集成了传感器、仪器、设备和控制器，用于实时采集数据、显示图形界面、实时监控和控制工业过程，以及生成报表和分析数据等功能。
组态软件通常由两部分组成：人机界面和后台控制。
人机界面允许用户通过图形界面实时显示和监控工业过程中的参数和状态，包括温度、压力、流量等。
用户可以自定义界面，选择显示的参数和样式，以便更好地理解过程运行情况。
后台控制部分负责数据采集、数据处理、控制和报警等功能，它通过与设备和控制器通信，实现对工业过程的远程监控和控制。
组态软件的主要功能包括数据采集、数据处理、监控控制、报表生成和分析。
数据采集是组态软件的基础功能，它通过与传感器和仪器通信，实时采集实验室、生产线等工业过程中的各种参数数据。
数据处理主要包括数据归档、数据计算和数据存储等，它可以对采集到的数据进行处理和优化，保证数据的有效性和可靠性。
监控控制是组态软件的核心功能，它通过图形界面实时显示和监控工业过程中的各种参数和状态，并可以远程控制设备和执行操作。
报表生成和分析功能可以根据采集到的数据生成报表，并进行数据分析和趋势分析，以便用户更好地了解工业过程的运行情况和趋势。
组态软件在工业领域有着广泛的应用。
它可以用于监控和控制各种工业过程，如电力系统、水处理系统、制造业生产线等。
通过组态软件，用户可以更方便地获取和分析工业过程中的数据，及时发现问题和异常，并进行相应的处理和调整，提高工业过程的效率和可靠性。
同时，组态软件也有助于减少人力成本和人为差错，提高安全性和可持续性。
总之，组态软件是一种用于监控和控制工业过程的软件系统，它集成了传感器、仪器、设备和控制器，实现数据采集、监控控制、报表生成和分析等功能。
通过组态软件，用户可以更方便地获取和分析工业过程中的数据，及时发现问题和异常，并进行相应的处理和调整，提高工业过程的效率和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计 算 机 监 控 系 统 典 型 结 构
管理 计算机
生产管理级
局域网
监控 计算机 操作员 操作站
控制管理级
工程师 工作站
网间 连接器
通信联络
现场 控制站
智能 调节器
其他测 控装置
过程控制级
监 控 计 算 机 工 作 任 务
硬件系统
1. 安装计算机硬件； 2. 操作系统安装； 3. 通讯设备安装； 4. 通讯参数设置；……..
显示图形位置及大小
线宽设置工具栏
提示：除了实线，其他线的宽带不 可更改
无边线
填充效果工具栏 提示：立体填充效果可以通过背景 色和填充颜色进行配合
实填充
无填充 可以产生 立体效果
颜色设置工具栏
设 置 设 线 置 色 填 充 色
设 置 背 景 色
设 置 文 字 色
设 置 窗 口 底 色
颜色设置工具栏
运行工程
在画面空白处点击右键后选中【进入View】命令
时间及日期显示
水位显示
水位输入
水位高程显示
练习：完成项目
学习情境 七
计算机监控常见故障处理
监控画面显示数据不对
1. 2. 3. 4. 5. 6. 7. 8. 检查组态时数据和实时数据之间是否对应，不正确重新 对数据； 检查数据显示的格式是否正确； 检查实时数据的放大倍数等参数设置是否正确； 检查实时数据和设备数据之间是否对应，转换是否正确； 检查通讯是否正常； 检查下位机数据显示是否正常； 检查真实数据是否正常，和采集的数据是否一致； 校正现场传感器；
学习情境 七
计算机监控组态实例
本次任务
1、制作水电站实训室计算机监控系统画面（如下图所示） 2、使用模拟数据检测组态结果是否正确
测试界面
工作步骤
1、建立工程文件。
2、打开工程文件进行组态。
3、建立画面。 4、放置画面图形，编辑图形。 5、检测画面是否合格。 6、建立实时数据库（变量表）。 7、进行画面动态组态。 8、调试。
系统数据分析
1、断路器状态用什么类型数据表示？ 2、水泵状态用什么类型数据表示？ 3、水位用什么类型数据表示？ 4、发电机状态用什么类型数据表示？……. 5、不同的状态如何区分？
建立变量
1、选择【变量】功能中的【新建变量】命令。
建立离散变量
建立整型及实型变量
练习：
建立1#水泵状态变量： 名称：水泵状态1#
显 示 混 合 色
显 示 各 种 红 色
设 置 各 种 黄 色
可用的颜色
设 置 各 种 灰 色
通用操作
1、选择对象：
A、左键点击； B、左键按下后画框； C、Ctrl+左键点击
2、复制：Ctrl+C
3、删除：Del
粘贴：Ctrl+V
剪切：Ctrl+X
4、移动：鼠标左键拖拽 →←↑↓ 方向键
5、大小调整
数 据 流 向
实时数据库
画面显示
数据流3
现场数据 I/O设备 设备驱动程序 实时数据库
工 作 过 程 画 面 报 警 画 面 历 史 数 …… 据 画 面
控制数据 设备驱动程序 I/O 设备
执行机构
使用组态软件开发步骤
1.收集所有I/O点的参数，填写表格（表1） ，以便在监控组 态软件和PLC上组态时使用。 2.确定所使用的I/O设备的生产商、种类、型号，使用的通信接 口类型，采用的通信协议。 3.收集所有I/O点的I/O标识，填写表格（表2）。 I/O标识是唯 一地确定一个I/O点的关键字，在大多数情况下I/O标识是 I/O点的地址或位号名称。 4.根据工艺过程绘制、设计画面结构和画面草图。
类型：内存整型
初始值：0 最大值和最小值：10和0
水泵有三种状态，分别用不同值表示： 0 不定态 1 停止 2 运行 3 故障
运算符号
支持的运算符号： 1、加： + 2、减：3、乘：* 4、除： / 5、赋值： = 运算优先级别： 先乘除后加减，有“（）”先算“（）” 。 语句要求： 语句写完后面必须加“ ； ” 注意： 运算符号、数字、“ ； ”不能是中文的，必须是英文符号。
文字工具
工具箱
1、点击后即可输入文字；
2、更改文字：右键点击文字，才菜单中选择【字符串替换】命令。 3、更改字体颜色：颜色调色板中选择【T】；
4、更改字体及大小：选择【工具】菜单中的【字体】命令。
红色楷体一号
发电过程及计算机系统结构图
基本图形工具
1、边线颜色、线型、线的粗细；
管道
按钮 不规则图形
建立工程文件（续）
设为当前工程方法： 选中工程文件，点击右键
第五步：把工程设为当前工程
打开工程文件进行编辑
方法：双击工程文件
工具栏
工作区
工程界面
功能选择
建立画面
方 法 一 方 法 二
1 1
2
3 2
画面建立
画面名称（唯一）
保存画面的 文件名称（唯一）
注释说明（可选）
1、标题杆：显示标题栏。 2、大小可变：窗口大小可调。
监控 计算机
1. 开发环境建立； 2. 数据库安装及配置； 3. 组态软件运行环境的安装； 4. 组态系统开发； 5. 调试组态软件； 6. 制作安装及帮助文件；……
软件系统
组态软件
组态软件
组态:英文单词configuration，含义是使用软件工具
对计算机及软件的各种资源进行配置，达到使计算 机或软件按照预先设置。自动执行特定任务．满足 使用者要求的目的。
谢谢！
按键命令
按键命令
水泵状态1#= 0；
画面显示与关闭函数
1、关闭画面：ClosePicture（”图形名称”）;
2、打开画面：OpenPicture（”图形名称”）;
系统启动画面设置
• 功能：设置启动时自动显示的画面。 • 设置显示窗口方法：
运行系统方法
运行系统方法(续)
工程浏览器工具栏
3、测试；
变量类型
• 变量分为两大类：内存变量和I/O变量
–内存变量：不和设备数据进行交换的量，由用户或系 统负责赋值和进行操作。
• 用户内存变量：由用户定义和控制变量。 • 系统内存变量：由系统定义和数据更新的变量，不能被删除。
–I/O变量：和设备数据进行交换值的量，其中有些数据 只能读而不能写等。
无法执行操作
1. 2. 3. 4. 5. 6. 7. 操作是否要相关条件，条件是否满足； 检查条件不满足的原因； 是否有权限要求及权限是否满足； 检查组态时命令和实时数据之间是否对应； 检查实时数据和下位机数据之间是否对应； 检查通讯是否正常； 检查下位机是否能够进行正常操作；
无法通信
• • • • • • • • 检查是否有病毒； 检查系统是否正常启动； 检查上位机通信设备电源是否正常； 检查计算机、上位机通信参数是否正确； 检查通信卡等硬件是否有故障；（采用替代法） 检查通信线路是否断开； 下位机（或其他设备）是否启动； 检查下位机（或其他设备）通信装置电源是否 正常；
其他问题 1. 无历史数据
① ② ③ ④ ⑤ ⑥ 实时数据是否配置； 磁盘是否占满； 数据条数超过数据库的极限； 系统和数据库之间的链接设置错误； 无历史数据段是否时监控停运的时间段； 是否有权限限制，权限是否满足；
其他问题
2. WEB无法浏览
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 是否有病毒； WEB服务器是否运行； WEB服务器是否配置好； WEB服务器和计算机监控系统之间的连接是否正常； TCP/IP设置是否正确； 是否有权限限制，权限是否满足； 防火墙限制； 是否不支持相关的浏览器； 是否要按照相关的控件； 服务器地址错误；
学习情境 七
认识计算机监控系统组态软件
本节知识点
• • • • • • • 典型计算机监控系统工作任务； 组态软件功能； 组态软件中典型数据流向； 组态开发过程； 组态软件结构； 实例制作； 典型计算机监控系统故障分析；
本节重点
• 组态软件中典型数据流向； • 实例制作； • 典型计算机监控系统故障分析；
建立工程文件
1、打开组态软件。
图 标
建立工程文件
已经建立的工程文件 当前工程 运行时可以直接运行此工程文件
双击打开工程文件
建立工程文件
第一步：点击建立工程文件命令
选择存放位置 选择好路径后执行打开命令
第二步
第三步：输入工程文件保存的路径
建立工程文件（续）
输入工程文件名称
输入工程注释
第四步：输入工程文件名称及注释
2、填充颜色、填充方式；
3、背景颜色；
4、管道粗细调整：右键点击管道，选择【管道宽度】命令
标准图库工具
工具箱
放置图形方法：
双击所选图符，然后再在画面上点击 左键一次即可。
通用操作
1、图形如果被其他图形遮挡： 选择图形，点击右键：
【图素前移】优先显示
【图素后移】非优先显示
2、旋转控制：
选择图形，点击右键后 后选中相关的命令。
画面大小及 位置设置 1、覆盖式：显示界面时，覆盖已经显示的界 面，但是不关闭已有的界面。 2、替换式：显示界面时，关闭已有的界面。
1、背景颜色
界面说明
注意：时刻存盘
网格 文件：
工具栏（F10）
工具箱
绘制基本图形
打开图库 （系统提供的图形） 显示填充工具栏
显示颜色工具栏
显示网格
显示线宽&线形工具栏
领域的需求；
最终生成的应用系统运行稳定可靠； 具有与第三方程序的接口，方便数据共享。
组态软件结构
历史数据报表 模块
数据库
