室外电气安装工程
建筑电气工程检验批划分标准
精心搜集整理,只为你的需要
3.如各分变配电室属于各子单位工程的子分部工程,所属分项工程各为1个检验批,其验收记录应为一个分项工程验收记录,经子分部工程验收记录汇入分部工程验收记录中。
3
供电干线
1.依据供电区段和电气线缆竖井的编号划分。
4
电气动力
1.电气动力和电气照明安装工程中分项工程及建筑物等电位联结分项工程的检验批,其划分的界区,应与建筑土建工程一致。
建筑电气工程检验批划分标准
序号
子分部工程名称
检验批划分标准
1
室外电气
1.室外电气安装工程中分项工程的检验批,依据庭院大小、投运时间先后、功能区块不同划分。
2
变配电室
1.主变配电室为1个检验批。
2.有数个分变配电室,且不属于子单位工程的子分部工程,各为1个检验批,其验收记录汇入所有变配电室有关分项工程的验收记录中。
5
电气照明安装
6
备用和不间断电源安装
1.备用和不间断电源安装工程中分项工程各自成为1个检验批。
7
防雷及接地安装
1.人工接地装置和利用建筑物基础钢筋的接地体各为1个检验批,大型基础可按区块划分成几个检验批。
2.避雷引下线安装6层以下的建筑为1个检验批,高层建筑依均压环设置间隔的层数为1个检验批。
3.接闪器安装同一屋面为1个检验批。

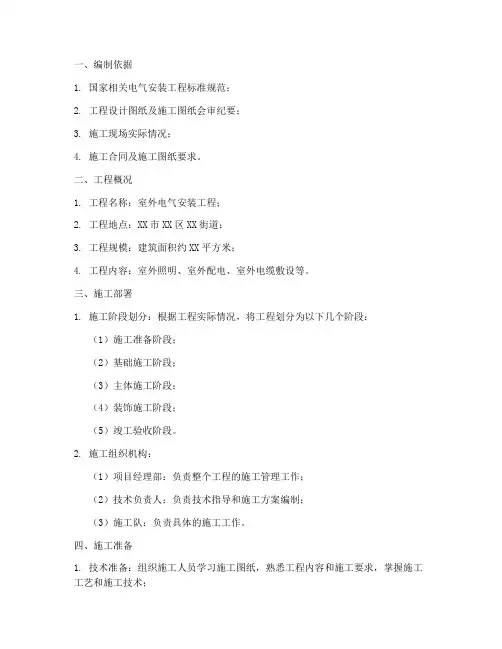

室外电气安装工程施工方案
一、编制依据1. 国家相关电气安装工程标准规范;2. 工程设计图纸及施工图纸会审纪要;3. 施工现场实际情况;4. 施工合同及施工图纸要求。
二、工程概况1. 工程名称:室外电气安装工程;2. 工程地点:XX市XX区XX街道;3. 工程规模:建筑面积约XX平方米;4. 工程内容:室外照明、室外配电、室外电缆敷设等。
三、施工部署1. 施工阶段划分:根据工程实际情况,将工程划分为以下几个阶段:(1)施工准备阶段;(2)基础施工阶段;(3)主体施工阶段;(4)装饰施工阶段;(5)竣工验收阶段。
2. 施工组织机构:(1)项目经理部:负责整个工程的施工管理工作;(2)技术负责人:负责技术指导和施工方案编制;(3)施工队:负责具体的施工工作。
四、施工准备1. 技术准备:组织施工人员学习施工图纸,熟悉工程内容和施工要求,掌握施工工艺和施工技术;2. 人员准备:组织施工人员参加培训,提高施工人员的技术水平和安全意识;3. 材料准备:根据工程量计算,提前采购所需材料,确保材料质量;4. 施工机具准备:提前准备施工所需的机具设备,确保施工进度。
五、施工流程1. 施工准备:完成施工图纸会审、施工方案编制、人员培训、材料采购和施工机具准备等工作;2. 基础施工:进行基础开挖、基础垫层施工、基础浇筑等;3. 主体施工:进行室外照明、室外配电、室外电缆敷设等;4. 装饰施工:进行室外电气设备安装、室外电缆线路敷设、室外接地等;5. 验收:进行工程验收,确保工程质量符合要求。
六、施工方法及措施1. 施工工艺:严格按照施工图纸和施工规范进行施工,确保工程质量;2. 施工技术:采用先进的技术和工艺,提高施工效率;3. 施工安全:加强施工现场安全管理,确保施工安全;4. 施工质量:加强施工过程控制,确保工程质量;5. 施工进度:合理安排施工计划,确保施工进度。
七、质量保证措施1. 严格把控施工材料质量,确保材料符合要求;2. 加强施工过程控制,确保施工质量;3. 定期对施工人员进行质量检查,及时发现并解决问题;4. 完善质量管理体系,确保工程质量。
室外电气工程方案范本
室外电气工程方案范本一、项目概况本项目为某室外园区的电气工程设计。
该园区位于城市的郊区,占地面积约为100亩,包括行人道路、绿化带、停车场等。
本次电气工程设计主要涉及到室外照明、配电系统、安全保护系统等内容。
二、设计原则1. 安全性原则:为了保障使用者的安全和财产安全,电气工程设计必须符合国家安全标准和规范。
2. 环保原则:在进行电气设计时,应尽量采用节能环保的技术和材料,减少对环境的污染。
3. 可靠性原则:电气系统的设计应该具有可靠性和稳定性,确保长期稳定运行。
4. 经济性原则:在满足安全和质量要求的前提下,尽量减少投资和运行成本。
三、设计内容1. 室外照明系统本项目的室外照明系统主要包括道路照明、景观照明和停车场照明。
道路照明以路灯为主,布置在主干道和分支路上,要求照度均匀、照明范围广。
景观照明主要用于装饰性照明,以提升园区的景观效果。
停车场照明主要布置在停车位上,以保障停车场的使用安全。
2. 配电系统配电系统包括高压配电和低压配电两个部分。
高压配电主要为室外园区的总配电,采用箱变供电方式。
低压配电主要为各个设备、照明等用电设备的配电系统。
3. 安全保护系统安全保护系统包括接地保护、漏电保护、过载保护等。
在设计中要充分考虑到园区的使用环境和可能存在的安全隐患,确保电气设备的安全可靠。
四、设计方案1. 室外照明系统设计方案:选择LED灯作为室外照明的光源,采用智能控制系统,根据不同时间段和光照条件来调节照明亮度,以节约能源。
道路照明采用高杆路灯,景观照明采用地埋式灯具,停车场照明采用壁挂式路灯。
2. 配电系统设计方案:高压配电采用环网供电方式,通过变电站将城市供电输送至园区内,并设置主分配柜、线路和接地系统。
低压配电采用截面合理、导线电阻小的导线,采用电缆沟、管道布线方式。
3. 安全保护系统设计方案:全面采用接地保护、漏电保护、过载保护等各类安全保护系统,其中漏电保护装置采用残压装置和漏电继电器。
电气安装工程施工方案(1)
电气安装工程施工方案(1)
一、前言
在电气安装工程中,施工方案的设计和执行至关重要。
本文将介绍电气安装工
程的施工方案,以确保工程能够顺利进行并达到预期效果。
二、施工准备
1. 人员准备
在进行电气安装工程之前,必须确保施工人员具备相关的技术和经验。
此外,
需要对施工人员进行安全教育和培训,以确保他们能够安全地进行施工工作。
2. 材料准备
施工前必须准备好所有需要使用的电气设备和材料,包括电缆、绝缘材料、接
线端子等。
确保材料的质量符合相关标准,以确保工程质量。
三、施工流程
1. 定位布线
首先,根据设计图纸确定电气设备的位置,并布置好电缆的走向。
在此过程中,要避免电缆与其他设备的干扰,确保布线的合理性。
2. 接线安装
接着,将电缆连接到设备的端子上,并进行绝缘处理,以确保电气安全。
接线
时要注意接线端子的正确连接,避免接错导致设备损坏。
3. 联调检测
在完成接线安装后,要进行电气设备的调试和联调检测。
确保设备能够正常运行,并符合设计要求。
如有异常情况,要及时进行排查和修复。
四、施工验收
在施工完成后,需要进行电气安装工程的验收。
验收包括检查电气设备的安装
质量、接线是否正确、设备是否正常运行等。
只有通过验收,工程才能算是完成。
五、施工总结
电气安装工程是一项复杂的工程,需要施工人员的细心和技术。
在施工过程中要严格按照施工方案执行,确保工程质量,达到预期效果。
以上就是电气安装工程施工方案的基本流程,希望本文对读者有所帮助。
室外线路安装安全技术操作规程范本
室外线路安装安全技术操作规程范本一、目的室外线路安装是保障电力供应的关键环节,为了确保施工操作人员的安全,减少事故的发生,制定本安全技术操作规程。
二、适用范围本规程适用于室外线路安装施工过程中的安全技术操作。
三、安全技术操作规程1. 施工前准备1.1 施工人员应经过相关培训,并持有相应的执业证书。
1.2 施工前,应对施工场地进行勘察,确保没有遗留的电力设施、天然气管道等。
1.3 施工前,应对施工工具和设备进行检查,确保其正常工作状态。
1.4 施工前应核实电力设备的电源已切断,并采取相应的安全措施。
2. 安全措施2.1 施工人员应穿戴符合安全要求的工作服和防护用品。
2.2 施工现场应设置警示标志,禁止非施工人员进入。
2.3 施工现场应设置安全警示线,保持周边的人车流动秩序。
2.4 施工现场应配备足够的灭火设备和急救设备,并定期检查其有效性。
2.5 施工人员应定期进行安全教育培训,提高他们的安全意识和操作能力。
3. 施工操作3.1 施工人员在操作前应检查线路及相关设备的绝缘情况,确保其满足安全要求。
3.2 施工人员在操作过程中应遵循安全操作规程,严禁擅自修改线路布局。
3.3 施工人员应使用合适的工具进行操作,禁止使用破损或不合格的工具。
3.4 施工人员应保持操作区域的整洁,清除施工过程中产生的垃圾和杂物,防止意外伤害。
3.5 施工人员应按照规定的操作程序进行施工,严禁漫无目的地操作。
4. 突发情况处理4.1 施工人员在遇到突发情况时,应立即停止施工并向上级报告,等待进一步指示。
4.2 施工人员应熟悉逃生路线和应急出口的位置,并随时保持通畅。
4.3 施工人员在处理火灾时,应使用灭火器具进行扑灭,如无法控制火势应立即报警并采取逃生措施。
五、责任与追究1. 施工单位应落实安全管理责任,对施工操作人员进行培训和考核。
2. 施工人员在施工操作中发生事故的,应按有关规定追究其责任。
3. 施工单位应及时对施工操作规程进行修订,确保其与实际施工操作相符。

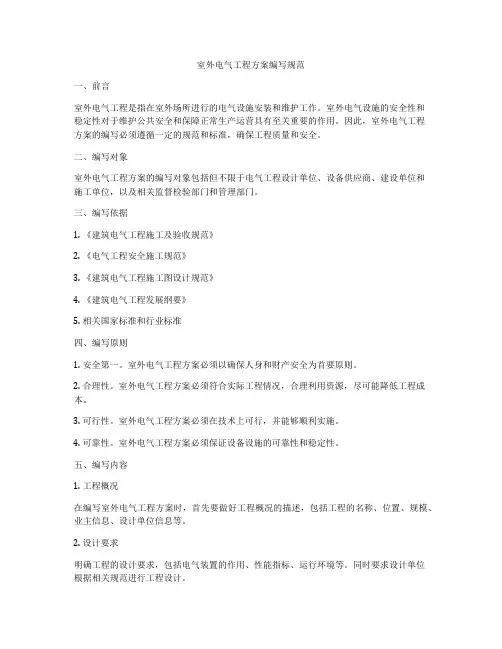

室外电气工程方案编写规范
室外电气工程方案编写规范一、前言室外电气工程是指在室外场所进行的电气设施安装和维护工作。
室外电气设施的安全性和稳定性对于维护公共安全和保障正常生产运营具有至关重要的作用。
因此,室外电气工程方案的编写必须遵循一定的规范和标准,确保工程质量和安全。
二、编写对象室外电气工程方案的编写对象包括但不限于电气工程设计单位、设备供应商、建设单位和施工单位,以及相关监督检验部门和管理部门。
三、编写依据1. 《建筑电气工程施工及验收规范》2. 《电气工程安全施工规范》3. 《建筑电气工程施工图设计规范》4. 《建筑电气工程发展纲要》5. 相关国家标准和行业标准四、编写原则1. 安全第一。
室外电气工程方案必须以确保人身和财产安全为首要原则。
2. 合理性。
室外电气工程方案必须符合实际工程情况,合理利用资源,尽可能降低工程成本。
3. 可行性。
室外电气工程方案必须在技术上可行,并能够顺利实施。
4. 可靠性。
室外电气工程方案必须保证设备设施的可靠性和稳定性。
五、编写内容1. 工程概况在编写室外电气工程方案时,首先要做好工程概况的描述,包括工程的名称、位置、规模、业主信息、设计单位信息等。
2. 设计要求明确工程的设计要求,包括电气装置的作用、性能指标、运行环境等。
同时要求设计单位根据相关规范进行工程设计。
3. 主要设备清单列出室外电气工程所需的主要设备清单,包括变压器、开关设备、电缆、绝缘子等。
4. 主要技术方案针对室外电气工程的特点,提出主要的技术方案,包括电气系统的布置方案、接地方案、保护方案等。
5. 施工组织设计根据实际情况,提出合理的施工组织设计方案,包括施工工艺、进度计划、施工安全措施等。
6. 资金预算根据工程概况和设备清单,提出合理的资金预算,包括设备购置费用、施工费用、检测费用等。
7. 安全检测方案提出室外电气工程的安全检测方案,确保设备设施的安全性。
8. 项目进度计划提出合理的项目进度计划,确保项目能够按时完成。
小区室外电气安装工程预算书
2-693 接地跨接线安装 2-688 户内接地母线敷设 8-6 室外镀锌钢管螺纹连接(DN50以内) 030211008001 接地装置 2-873 接地网调试 措施费 项目编码 项目名称 033106001001 安全文明施工措施费 033107001001 冬季施工增加费 033109001001 竣工验收存档资料编制费 费用表 序号 1 2 3 4 5 6 7 8 9 费用项目名称 分部分项工程量清单计价合计 其中:规费 措施项目清单计价(一)合计 其中:规费 措施项目清单计价(二)合计 其中:规费 规 费 税 金 含税总计 人工、材料、机械汇总表 名称编码 项目名称 计量单位 工程量 030204018001 配电箱AL-01 台 1 2-265 成套配电箱安装(悬挂嵌入式,半周长1.5m) 台 1 030204018002 配电箱AL-02 台 1 2-265 成套配电箱安装(悬挂嵌入式,半周长1.5m) 台 1 030204018003 配电箱AL-03 台 1 2-265 成套配电箱安装(悬挂嵌入式,半周长1.5m) 台 1 030204018004 配电箱AL-04 台 1 2-265 成套配电箱安装(悬挂嵌入式,半周长1.5m) 台 1 030213006001 庭院灯(光源:70W 金卤灯 灯杆3m) 套 179 2-1639 大马路弯灯安装(臂长1200mm以内) 套 179 030213008001 高干投射灯(光源:3KW 金卤灯 灯杆3m) 套 6 2-1647 马路灯杆顶安装(钢管、三火以内) 套 6 030213003001 投射灯(光源:70W 金卤灯) 套 4 2-1578 标志、诱导装饰灯具安装(吸顶式,图号:171-174) 套 4 030208801001 防水LED灯带 (10W/m) m 735 2-1402 普通灯具安装(防水灯头) 套 735 030208001001 铠装电缆YJV22-1KV 5X10 m 152 2-507 铜芯电力电缆敷设(电缆截面10mm2以内) m 152 030208001002 铠装电缆YJV22-1KV 5X6 m 562 2-508 铜芯电力电缆敷设(电缆截面35mm2以内) m 562 030208001003 铠装电缆YJV22-1KV 3X6 m 5252 2-503 铝芯电力电缆敷设(竖直通道,电缆截面35mm2以内 m ) 5252 030208003001 镀锌钢管Φ100 m 80 2-527 电缆保护管敷设(钢管公称口径100~150以内) m 80 030208801002 挖填土方 m3 2706 20-46 人工挖一般土 m3 2706 20-84 人工回填土 m3 2706 030209001001 接地装置 项 1 单价 1226 1130.7406 1430 1334.9406 1583 1488.0906 1583 1488.0906 214 186.3179 394.83 339.5225 224.5 214.5741 47.64 44.1768 191.68 189.5529 114.45 111.5551 91.76 84.1671 88.33 65.1743 79.26 27.08 26.4 34505 人工费单价 材料费单价 主材费单价 机械费单价 管理费单价 规费单价 利润单价 177.1 78.65 850 0 24.99 68.2 26.57 177.1 78.6506 850 0 24.99 0 0 177.1 82.85 1050 0 24.99 68.2 26.57 177.1 82.8506 1050 0 24.99 0 0 177.1 86 1200 0 24.99 68.2 26.57 177.1 86.0006 1200 0 24.99 0 0 177.1 86 1200 0 24.99 68.2 26.57 177.1 86.0006 1200 0 24.99 0 0 51.74 16.18 111.1 0 7.3 19.92 7.76 51.74 16.1779 111.1 0 7.3 0 0 103.49 13.23 157.06 51 14.6 39.85 15.52 103.49 13.2325 157.06 51 14.6 0 0 18.71 9.91 183.32 0 2.64 7.21 2.81 18.71 9.9041 183.32 0 2.64 0 0 6.47 4.48 32.32 0 0.91 2.49 0.97 6.47 4.4768 32.32 0 0.91 0 0 3.98 4.89 180 0.1 0.56 1.53 0.6 3.98 4.8929 180 0.1 0.56 0 0 5.41 3.27 102 0.1 0.76 2.08 0.81 5.41 3.2651 102 0.1 0.76 0 0 14.19 6.44 61 0.5 2 5.46 2.13 14.19 6.4371 61 0.5 2 0 0 43.27 13.82 0 2 6.11 16.66 6.49 43.27 13.8243 0 2 6.11 0 0 48.19 0 0 0 5.29 18.56 7.23 24.4 0 0 0 2.68 0 0 23.79 0 0 0 2.61 0 0 10023.39 2491.92 14699 512 1414.93 3860 1503.51 合价 1226 1226 1430 1430 1583 1583 1583 1583 38306 38306 2369 2369 898 898 35014 35014 29136 29136 64321 64321 481922 481922 7066 7066 214491 108607 105884 34505
室外电气安装工程(设备安装)
室外电气安装工程♦室外电气工程主要包括以下几项:♦1、架空线路及杆上电气设备安装♦2、变压器、箱式变电所安装♦3、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装(Ⅰ)高压开关柜♦4、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装(Ⅱ) 低压成套柜(屏、台)♦5、电线导管、电缆导管和线槽敷设(Ⅱ)室外♦6、电线、电缆穿管和线槽敷线♦7、电缆头制作、接线和线路绝缘测试♦8、建筑物景观照明灯、航空障碍标志灯和庭院灯安装♦9、建筑物照明通电试运行♦10、接地装置安装第一分项架空线路及杆上电气设备安装主控项目主要包括:❖1、变压器中性点的接地及接地电阻值测试❖4。
1。
3变压器中性点应与接地装置引出干线直接连接,接地装置的接地电阻值必须符合设计要求。
❖(也就是实际测量的与中性点(N端子)连接的接地装置的接地电阻最大值不允许超过设计规定值.)❖2、杆上电气设备的交换试验❖4.1.4 杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按照本规范第3.1.8条的规定交接试验合格。
(安装前对上述设备逐个用2500V兆欧表其对地绝缘电阻,高压绝缘子、高压隔离开关、跌落式熔断器还要做交流工频耐压试验。
) ❖(3.1.8高压的电气设备和布线系统及继电保护系统的交接试验,必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。
)❖3、杆上低压配电装置和馈电线路的交接试验❖4。
1.5 杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定:❖1、每路配电开关及保护装置的规格、型号,应符合设计要求;❖2、相间和相对地间的绝缘电阻值应大于0。
5MΩ;❖3、电气装置的交流工频耐压试验电压为1kV,当绝缘电阻值大于10 MΩ时,可采用2500V兆欧表摇测代替,试验持续时间1min,无击穿闪络现象.❖(低压部分分线路和装置两个单元,线路仅测量绝缘电阻,装置既要测绝缘电阻又要测工频耐压试验)❖4、电杆坑、拉线坑深度、允许偏差(mm) (+100,-50)4.1。
室外电气安装工程
室外电气安装工程1.1.1 配管穿线工程安装及要求1、按照设计需要土建配合,找准设施坐标标高,对管道敷设放线,协调与其它安装分项的配合,保证安装工程顺利进行。
2、直线管长超过30m,或者管长超过20m有一个弯,管长超过15m有两个弯,管长超过8m有三个弯时,穿线有困难的地方,采用加大一级管径或增设接线盒等措施。
3、管口接线盒、灯头盒等处,采取管堵、金属管帽、泡沫塑料堵口等措施,分别对不同的管口进行保护性堵塞以防止杂物掉入线管。
4、线缆保护管的弯曲处,不应有折皱,凹陷和裂缝,且弯扁程度不应大于管外径的10%,当埋设于地下时,其弯曲半径不应小于管外径的10倍。
5、电缆敷设前进行绝缘摇测或耐压试验,1KV以下电缆,用1KV 摇表测线间及对地的绝缘电阻,其值应不低于10兆欧。
1.1.2 配电箱安装及要求1、配电箱采用室外防水型配电箱,配电箱安装应牢固、平整,其值变允许偏差为3mm,配电箱金属外壳应有明显可靠的PE线接地。
2、配电箱安装结束后,应对控制回路作标志符号,配电箱柜内外应油漆完整,保持清洁。
3、配电箱全部电器安装完毕后。
用500V兆欧表线路进行绝缘测试。
1.1.3 灯具设备安装及要求(一)验收灯具及附件1、各型灯具的型号、规格必须符合设计要求和国家现行技术标准的规定。
灯具配件齐全,无机械损伤、变形、涂膜剥落、灯罩破裂、灯箱歪翘等现象。
2、灯具附件齐全。
金属附件必须是镀锌标准件。
3、对成套灯具的绝缘电阻、内部接线等性能应进行现场抽样检测。
绝缘电阻应不小于2兆欧姆。
4、开关、控制器、漏电保护装置的型号、规格必须符合设计要求和国家现行技术标准的规定。
实行安全认证制度的产品应有安全认证规定。
(二)校验预埋件灯具安装之前,应根据设计图纸放线定位确定灯位的位置,校验预埋件位置,是否符合设计要求。
(三)灯具安装及要求1、紧固件连接时,应设置防松动装置,紧固必须牢固可靠。
2、每套路灯及庭院灯应在相线上装设熔断器。
室外电气工程施工小结
室外电气工程施工小结一、施工前期准备工作1、在进行室外电气工程施工前,我们首先对施工现场进行了全面的勘察和测量,确保了施工的准确定位和尺寸精准。
2、根据设计图纸和工程要求,我们制定了详细的施工方案和施工计划,明确了施工工序和时间节点。
3、在施工前期,我们还做好了施工人员的技术培训和安全教育工作,确保施工人员具备必要的技术和安全意识。
二、施工过程管理1、施工现场管理在施工现场,我们严格执行了施工组织方案,合理布置施工各个环节,保证了施工的有序进行,防止了施工队伍交叉作业和资源浪费。
2、施工质量管理我们在施工过程中,注重施工质量管理,严格按照设计图纸和标准进行施工,避免了施工中出现质量问题,确保了施工的质量可控。
3、安全施工我们始终把安全放在第一位,加强对施工现场的安全管理,做好了安全警示标识和安全防护设施,保障了施工人员的人身安全。
三、施工技术创新1、我们在室外电气工程施工过程中,采用了先进的施工技术和工艺,提高了施工效率和工程质量。
2、选用了新型的电气设备和材料,提高了电气设备的性能和可靠性,延长了设备的使用寿命。
3、创新了施工工艺和施工方法,提高了施工效率,降低了施工成本,为工程的顺利完成做出了贡献。
四、施工后期整改1、在室外电气工程施工结束后,我们对施工过程进行了全面的回顾和总结,发现了一些不足和问题。
2、我们及时纠正了施工中出现的问题和不足,进行了整改和改进,提高了施工质量和工程可靠性。
3、同时,我们还进行了施工验收和质量评估,确保了施工的合格和满意。
五、总结与展望通过室外电气工程的施工实践,我们积累了丰富的经验和技术,提高了我们的施工水平和能力。
同时,我们也意识到施工中存在的一些问题和挑战,我们将进一步加强对施工管理和质量控制的力度,不断提高我们的施工技术水平和服务质量,为客户提供更好的产品和服务。
在今后的工作中,我们将进一步加强团队协作,加强施工管理,提高施工质量和效率,努力做好每一个工程项目,为客户创造更大的价值。
电气安装工程施工工艺流程
电气安装工程施工工艺流程电气安装工程施工工艺流程电气安装是指按照一定的设计和规范,将电气设备和设施安装在建筑物或工程场地中的过程。
电气安装工程施工工艺流程是指在施工中,按照一定的步骤和方法进行施工的一系列工作流程。
本文将介绍电气安装工程施工工艺流程的一般步骤和具体操作。
一、前期准备工作1.收集和整理资料:工程施工前,需要收集和整理施工有关的设计图纸、施工图、材料清单等相关资料,以便后续施工时使用。
2.施工方案设计:根据施工现场的实际情况,制定合理的施工方案,明确施工的顺序、方法和标准。
3.材料和设备采购:根据设计要求,采购符合标准和质量要求的电气材料和设备。
4.人员和机械调配:根据工程规模和施工计划,安排合适的施工人员和机械设备。
二、施工过程1.现场布线:根据设计图纸和施工方案,安排施工人员进行布线工作,包括敷设电缆、接线和连接等工作。
2.安装电气设备:根据设计要求和施工方案,在预定位置安装各种电气设备,如配电箱、开关、插座等。
3.接线和连接:对电气设备进行正确的接线和连接,保证各个设备之间的电气联系和通信正常。
4.安装照明设备:根据设计要求,进行室内和室外照明设备的安装工作,包括灯具和照明控制设备的安装。
5.系统调试:在施工过程中,及时进行设备的系统调试和检查,确保设备和电路的正常运行。
6.绝缘处理和防雷措施:对电缆绝缘、设备绝缘和接地等进行正确的处理和施工,确保电气设备和线路的安全运行。
7.安装保护装置:按照设计要求和规范,安装各种保护装置,如漏电保护器、过载保护器等,保障电气设备和线路的安全性。
8.安全测试和检查:在施工过程中,进行必要的安全测试和检查,确保施工质量和工程的安全。
三、施工验收1.施工完工:施工完成后,对施工现场进行清理,并进行相关记录和整理工作。
2.工程验收:项目复工程师进行电气安装工程的验收工作,检查施工工艺和质量是否符合设计和规范要求。
3.安全交底和档案备案:对施工工艺、施工材料和设备进行交底和归档,形成施工档案和资料。
电气安装工程施工方案(详细版)
电气安装工程施工方案(详细版)一、防雷接地工程工艺流程:接地体→引下线暗敷→避雷网。
1.引下线:a.利用建筑钢筋混凝土或剪力墙内主筋作引下线,钢筋自身上、下焊接成电气通路,上端与避雷网、中间与各层均压网、下端与地网焊成电气通路,形成笼式结构。
b.指定引下线在首层室外距地面500设置100×60×6钢板测试端子,作为测试接地电阻、等电位连接等使用,且要求加盖保护。
c.引下线暗敷:本楼以图标柱外侧两根主筋作引下线,配合土建进度从下至上焊接连通,以有色油漆作出标记,每层焊接一次,隐蔽验收一次,验收合格,监理人员签字认可,才能隐蔽,焊接采用双面搭焊,焊接长度≥6d,要打掉焊渣,无咬肉,夹渣及损坏钢筋等缺陷。
2.接闪器:a.采用φ10镀锌圆钢沿屋顶女儿墙、楼梯间及水箱间屋顶的四周敷设,通长焊接成闭合电气通路,组成不大于10米×10米的网格状避雷带.b.所有屋面上的给水管及消防水管等金属管道采用金属管卡与就近的避雷带连成电气通路.c.所有引上屋面的金属构架及设备的金属外壳与就近的避雷带可靠焊接。
d.避雷带支架采用φ10镀锌圆钢,支架高度100、预埋深度100、水平间距1000、转角处500。
e.避雷带与引下线等设施的焊接采用双面焊焊接长度不少于6D。
3.均压环:a.高度45m以上每三层设均压环,沿外墙周边的窗框下水平敷设25×4mm镀锌扁铁一周作为均压环b.建筑物外墙上金属门窗和各种金属管道与均压环连成电气通路。
c.均压环与引下线可靠焊接4.接地网:a.采用联合接地体,电气设备保护接地、信息系统接地及变压器中性点等接地共用一组接地体。
b.利用建筑物基础、地梁、底板内的钢筋接地体,要求不大于1Ω,实测达不到要求时,应增加人工接地极。
5.等电位连结:a.每层楼板的钢筋网要求与柱内的引下线可靠焊接,在竖井与PE连接。
b.所有卫生间底板钢筋均与其周围圈梁及防雷引下线可靠焊接。
电气安装工程施工方案_2
电气安装工程施工方案_2一、前言电气安装工程是现代建筑中不可或缺的重要一环。
本文将详细介绍电气安装工程的施工方案,涵盖工程前期准备、施工流程、质量控制等方面,以确保工程的顺利进行和质量达标。
二、工程前期准备1.准备物料和设备–根据设计要求,准确清单所需的电气材料和设备,确保质量和数量无误。
–确保施工现场有足够的材料存放空间,避免造成施工过程中的频繁运输。
2.施工人员–确保施工人员具备相关资质和技能,根据工程规模合理安排施工队伍,确保各项工作有序进行。
3.施工计划–制定详细的施工计划,包括工程进度、工序安排、质量要求等,合理安排施工顺序,明确各项工作任务和时间节点。
三、施工流程1.布线安装–根据设计图纸和实地情况,进行电缆槽、电缆沟及导管的布置。
–按照规范要求进行电缆铺设、接线等作业,确保线缆的安全可靠。
2.电气设备安装–安装各类配电箱、开关插座等电气设备,并与电源连接。
–按照要求进行接地处理,确保设备的使用安全。
3.灯具及照明系统安装–安装各类灯具、照明设备,调试并连接电源。
–对照明系统进行整体测试,确保照明效果良好、用电安全。
四、质量控制1.现场巡检–定期对施工现场进行巡视,确保施工进度与计划一致,及时发现和解决问题。
2.质量把关–严格按照设计要求施工,确保电气安装符合标准和规范。
–对关键工序进行重点检查,保证工程质量达标。
3.验收–完成施工工作后,对电气设备和线路进行全面验收,确保设备正常运行。
–进行验收记录和报告,由专业人员进行最终验收,并出具合格报告。
五、总结本文详细介绍了电气安装工程的施工方案,从工程前期准备到施工流程及质量控制的各个环节进行了全面的论述。
只有合理的施工方案和严格的质量控制,才能保证工程的顺利进行和质量的达标。
希望本文可以对电气安装工程的相关人员提供指导和参考,确保工程安全、高效地进行。
电气建筑安装工程方案范本
电气建筑安装工程方案范本一、工程概况为了满足建筑项目的用电需求,安装电气设备和系统,本工程拟对建筑物内的电气系统进行规划和安装。
本工程的建设地点为XX市XX区XX街XX号,总建筑面积为XXXX平方米,主要用途为商业综合体。
本工程的主要内容包括供电系统、配电系统、照明系统、消防报警系统、通信网络系统等。
建设单位委托本公司承担该项目的电气建筑安装工程设计与施工任务。
二、工程内容1. 供电系统供电系统是本工程的基础设施之一,其设计与施工将直接影响到建筑物的稳定供电。
根据建筑物的用电负荷需求,我们将设计并安装一套符合国家标准的高压供电系统。
该系统包括变电站、开关设备、电缆线路等,并采用可靠的设备和材料,以确保建筑物内各个区域都能得到稳定的供电。
2. 配电系统配电系统是将电能从供电系统分配给建筑物内各个用电设备的重要环节。
我们将设计并安装一套符合建筑物用电需求的配电系统,包括主配电室、分配箱、插座插头等设备,并按照规范要求进行安全接地和防雷接地设计。
同时,我们将使用高质量的电缆线路和开关设备,以确保配电系统的可靠性和安全性。
3. 照明系统照明系统是建筑物内的重要设施,对于营造良好的视觉环境和提升建筑物的品质至关重要。
我们将设计并安装一套节能高效、舒适柔和的照明系统,采用LED灯具和智能控制技术,以提高照明质量的同时降低能耗。
此外,我们还将考虑不同区域的照明需求,进行合理的光照设计和灯具布置,以满足不同场景下的照明需求。
4. 消防报警系统消防报警系统是建筑物内的重要安全设施,对于保障人员生命财产安全具有重要意义。
我们将设计并安装一套符合国家消防规范要求的消防报警系统,包括火灾报警器、烟感应器、手动火警按钮等设备,并与建筑物的联动控制系统进行深度整合,以实现对火灾和烟雾等危险因素的快速监测和报警。
5. 通信网络系统通信网络系统是建筑物内的重要信息基础设施,对于实现信息传输和管理具有重要意义。
我们将设计并安装一套先进的通信网络系统,包括室内电话、有线网络和无线网络等设备,并确保其与外部通信网络的连通性和稳定性。
室外安装工程施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区室外安装工程,主要包括给排水、电气、消防、暖通等系统。
工程总用地面积10000平方米,建筑面积12000平方米。
施工周期为6个月。
二、施工准备1. 组织机构成立室外安装工程项目部,负责工程的施工组织、协调、管理和监督。
2. 人员配置根据工程规模和施工要求,配备足够的施工人员,包括项目经理、技术负责人、施工员、质量员、安全员等。
3. 材料设备根据设计图纸和施工要求,提前采购各类材料设备,确保施工过程中材料设备的供应。
4. 施工图纸组织施工人员熟悉施工图纸,明确施工内容、技术要求和施工顺序。
三、施工工艺1. 给排水系统(1)给水管道:采用PE管材,按设计要求进行敷设,管道接口采用热熔连接。
(2)排水管道:采用PVC管材,按设计要求进行敷设,管道接口采用粘接连接。
(3)检查井、化粪池:按设计要求进行施工,确保质量符合规范要求。
2. 电气系统(1)电缆敷设:采用电缆桥架敷设,电缆接头采用热缩管密封。
(2)配电箱、开关箱:按设计要求进行安装,确保安装牢固、接线正确。
(3)照明灯具:按设计要求进行安装,确保照明效果良好。
3. 消防系统(1)消防水池、消防水泵:按设计要求进行施工,确保质量符合规范要求。
(2)消防管道:采用PE管材,按设计要求进行敷设,管道接口采用热熔连接。
(3)消防设施:按设计要求进行安装,确保消防设施正常运行。
4. 暖通系统(1)风管:采用镀锌钢板风管,按设计要求进行制作、安装。
(2)通风设备:按设计要求进行安装,确保通风效果良好。
(3)散热器:按设计要求进行安装,确保散热效果良好。
四、施工进度安排1. 第1个月:完成给排水、电气、消防、暖通等系统的材料设备采购。
2. 第2个月:完成给排水、电气、消防、暖通等系统的施工图纸会审和技术交底。
3. 第3个月:完成给排水、电气、消防、暖通等系统的施工。
4. 第4个月:完成给排水、电气、消防、暖通等系统的调试和试运行。
室外线路安装安全技术操作规程模版
室外线路安装安全技术操作规程模版1、前言室外线路安装是电力工程中非常重要的一项工作,安全操作是保证室外线路安装质量和工作人员人身安全的关键。
为了规范室外线路安装的操作流程和要求,制定本技术操作规程,以确保安全施工、高质量完成室外线路安装工作。
2、安全准备2.1 作业前,施工单位应对全部工作人员进行安全教育培训,并办理相关证件手续。
2.2 检查使用的工具设备是否完好,并对配备使用的工具设备进行定期检查和维护。
2.3 检查施工现场是否有明显的安全隐患,并及时采取措施予以处理。
3、材料准备3.1 安全工作人员应检查线路安装所需材料的合格证明,并妥善保管。
3.2 安全工作人员应按照现场实际情况准备好所需的线路材料,并进行清点和核对。
4、工作流程4.1 路线勘察和测量4.1.1 安全工作人员应进行线路走廊勘测和测量,确定线路的布置方式和走向。
4.1.2 安全工作人员应在勘测和测量的基础上制定详细施工方案,并与施工人员进行沟通和确认。
4.2 线路杆塔基础施工4.2.1 安全工作人员应对线路杆塔基础施工过程进行监督和检查,确保施工符合规范要求。
4.2.2 安全工作人员应对杆塔基础施工过程中的危险源进行分析和控制,并及时采取安全保护措施。
4.3 架设线缆4.3.1 安全工作人员应对线缆的架设过程进行监督和检查,确保线缆安全可靠地架设在杆塔上。
4.3.2 安全工作人员应对线缆架设过程中的高空作业和倾斜作业等危险行为进行监控,并加强安全防护。
4.4 安装设备和接地处理4.4.1 安全工作人员应对设备的安装过程进行审查,并对设备的安装位置和固定方式进行检查和确认。
4.4.2 安全工作人员应对设备的接地处理进行监督和检查,确保设备接地良好,符合规范要求。
5、安全事项5.1 高空作业时,工作人员应佩戴安全带,并有专人进行监控和保护。
5.2 作业现场应设立警示标志,禁止无关人员进入作业区域。
5.3 所有工作人员应定期参加安全教育和培训,提高安全意识和应急处理能力。
第七节、室外电气安装工程施工方法机工艺
第七节、室外电气安装工程施工方法机工艺一、环境照明工程1.1 施工工艺流程测量放线----沟槽开挖----电缆敷设----回填土----控制、用电设备及保护设施安装1.2 沟槽开挖本工程采用人工开槽的施工方法。
开槽宽度符合设计要求并能满足施工作业宽度。
开槽过程中,如遇地下管线或构筑物,及时采取措施进行保护。
槽底应平整、夯实,进行自检后,报现场监理工程师验收,再进行电缆敷设工序。
沟槽地基土质不好时,要对原土进行夯实或进行3:7 灰土处理,使其达到设计强度。
槽堆土高度不得超过 1.5m,距槽边距离不少于 1m,不得占地下各种设施井盖。
1.3电缆敷设电缆在任何敷设方式及其全部路径条件的上、下、左、右改变部位,其弯曲半径应为电缆外径的10倍。
电缆敷设时,应从盘的上端引出,不应使电缆在支架上及地面磨擦拖拉。
电缆外观应无损伤,绝缘良好、电缆绞拧、护层折裂等机械损伤。
电缆敷设前应用500V兆欧表进行绝缘电阴测量,阴值不得小于10MΩ。
电缆在灯具两侧预留量不小于0.5m。
电缆之间、电缆与管道之间平行和交叉时最小净距应符合相关规定。
1.4电缆埋设深度应符合下列规定:⑴绿地、车行道下不小于0.7m;⑵人行道下不小于0.5m。
1.5硬质塑料管连接应采用插接,其插入深度宜为管子内径的 1.1—1.8倍,在插接面上应涂以胶合剂粘牢密封。
1.6基础坑开挖尺寸应符合设计规定,基础混凝土强度等级不低于C20基础内电缆护管从基础中心穿出并应超出基础平面30—50mm。
1.7坑回填应每回填300mm厚度夯实一次,夯实程度达到原状土密实度的80%及以上。
二、接地保护1、电气装置的下列金属部分,均应接地:⑴室外配电装置的金属构架及靠近带电部份伯金属遮挡和金属门;⑵配电和灯具的金属外壳;⑶其它因绝缘破坏可能使其带电的外露导体。
2、灯具、配电箱等金属电力设备采用接地保护时,其接地电阻不大于3、接地装置的导体截面应符合热稳定和机械强度要求;当使用圆钢时直径不得小于10mm,扁钢不小于4*25mm,角钢厚度不小于4mm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
室外电气安装工程
♦室外电气工程主要包括以下几项:
♦1、架空线路及杆上电气设备安装
♦2、变压器、箱式变电所安装
♦3、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装(Ⅰ)高压开关柜
♦4、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装(Ⅱ) 低压成套柜(屏、台)
♦5、电线导管、电缆导管和线槽敷设(Ⅱ)室外
♦6、电线、电缆穿管和线槽敷线
♦7、电缆头制作、接线和线路绝缘测试
♦8、建筑物景观照明灯、航空障碍标志灯和庭院灯安装
♦9、建筑物照明通电试运行
♦10、接地装置安装
第一分项
架空线路及杆上电气设备安装
主控项目主要包括:
❖1、变压器中性点的接地及接地电阻值测试
❖4.1.3变压器中性点应与接地装置引出干线直接连接,接地装置的接地电阻值必须符合设计要求。
❖(也就是实际测量的与中性点(N端子)连接的接地装置的接
地电阻最大值不允许超过设计规定值。
)
❖2、杆上电气设备的交换试验
❖4.1.4 杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按照本规范第3.1.8条的规定交接试验合格。
(安装前对上述设备逐个用2500V兆欧表其对地绝缘电阻,高压绝缘子、高压隔离开关、跌落式熔断器还要做交流工频耐压试验。
)
❖(3.1.8高压的电气设备和布线系统及继电保护系统的交接试验,必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。
)
❖3、杆上低压配电装置和馈电线路的交接试验
❖4.1.5 杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定:
❖1、每路配电开关及保护装置的规格、型号,应符合设计要求;❖2、相间和相对地间的绝缘电阻值应大于0.5MΩ;
❖3、电气装置的交流工频耐压试验电压为1kV,当绝缘电阻值大于10 MΩ时,可采用2500V兆欧表摇测代替,试验持续时间1min,无击穿闪络现象。
❖(低压部分分线路和装置两个单元,线路仅测量绝缘电阻,装置既要测绝缘电阻又要测工频耐压试验)
❖4、电杆坑、拉线坑深度、允许偏差(mm) (+100,-50)4.1.1电杆坑、拉线坑的深度与许偏差,应不深于设计坑深100mm、
不浅于设计坑深50mm。
(允许偏差的数值与现行国家标准《电气装置安装工程35kV及以上架空电力线路施工及验收规范》GB50173的规定是一致的)
❖5、架空导线的弧垂直允许偏差(±5%)
4.1.2架空导线的弧垂直,允许偏差为设计弧垂直的±5%。
❖6、水平排列的同档导线间的弧垂直允许偏差(mm)(±50)❖4.1.2,水平排列的同档导线间弧垂值偏差为±50mm。
一般项目主要包括:
❖1、拉线及其绝缘子、金具安装
❖4.2.1拉线的绝缘子及金具应齐全,位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致。
拉线应收紧,收紧程度与杆上导线数量规格及弧垂值相适配。
❖2、电杆组立
❖4.2.2电杆组立应正直,直线杆横向位移不应大于50mm,杆梢偏移不应大于梢径的1/2,转角杆紧线后不向内角倾斜,向外角倾斜不应大于1个梢径。
❖3、横担安装及横担的镀锌处理
❖4.2.1拉线的绝缘子及金具应齐全,位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致。
拉线应收紧,收紧程度与杆上导线数量规格及弧垂值相适配。
❖4、电杆组立
❖4.2.2电杆组立应正直,直线杆横向位移不应大于50mm,杆梢
偏移不应大于梢径的1/2,转角杆紧线后不向内角倾斜,向外角倾斜不应大于1个梢径。
❖5、横担安装及横担的镀锌处理
❖6、杆上电气设备安装
❖杆上设备安装应符合以下规定:
❖1、固定电气设备的支架、紧固件为热浸镀锌制品,紧固件及防松零件齐全;
❖2、变压器油位正常、附件齐全、无渗油现象、外壳涂层完整;❖3、跌落式熔断器安装的相间距离不小于500mm;熔管试操动能自然打开旋下;
❖4、杆上隔离开关分、合操动灵活,操动机构机械锁定可靠,分合时三相同期性好,闸后,片与静触头间空气间隙距离不小于200mm;地面操作杆的接地(PE)可靠,且有标识;
❖5、杆上避雷器排列整齐,相间距离不小于350mm,电源侧引线铜线截面积不小于16mm2,铝线截面积不小于25mm2,接地侧引线铜线截面不小于25mm2,铝线截面积不小于35mm2.与接地装置引出线连接可靠。
第二分项
变压器、箱式变电所安装
主控项目主要包括:
❖1、变压器安装及外观检查(5.1.1条)
❖变压器安装应位置正确,附件齐全,油浸变压器油位正常,无渗油现象。
❖(位置正确是指中心线和标高符合设计要求,油浸式变压器有渗油现象说明密封不好)
❖2、变压器中性点、箱式变电所N和PE母线的接地连接及支架或框架接地(5.1.2条)
❖接地装置引出的接地干线与变压器的低压侧中性点直接连接;
接地干线与箱式变电所的N母线和PE母线直接连接,变压器箱体、干式变压器的支架或外壳应接地(PE).所有连接应可靠,紧固件及放松零件齐全。
❖(变压器的接地既有高压部分的保护接地,又有低压部分的工作接地;而低压系统在建筑电气工程中普遍采用TN-S或TN-C-S系统,即不同形式的保护接零系统。
且两者共用同一个接地装置,在变配电室要求接地装置从地下引出的接地干线,以最近的路径直接引至变压器的壳体和变压器的零母线N及低压供电系统的PE干线或PEN干线,中间尽量减少螺栓搭接处,决不允许经其他接地电气装置接地后串联连接。
)
❖3、变压器的交接试验
❖5.1.3变压器必须按本规范第3.1.8条的规定交接试验合格。
❖4、箱式变电所及落地配电箱的固定、箱体的接地或接零
❖5.1.4箱式变电所及落地式配电箱的基础应高于室外地坪,周围排水通畅。
用地脚螺栓固定的螺帽齐全,拧紧牢固;自由安放
的应垫平方正。
金属箱式变电所及落地式配电箱,箱体应接地(PE)或接零(PEN)可靠,且有标识。
❖5、箱式变电所的交接试验(5.1.5条)
❖箱式变电所的交接试验,必须符合以下几点规定:
❖1、由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分,按本规范3.1.8规定的交接试验合格。
❖2、高压开关、熔断器等与变压器组合在同一个密闭邮箱内的箱式变电所,交接试验按产品提供的技术文件要求执行。
❖3、低压成套配电柜交接试验应符合本规范4.1.5条的规定。
❖4.1.5 杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定:
❖1、每路配电开关及保护装置的规格、型号,应符合设计要求;❖2、相间和相对地间的绝缘电阻值应大于0.5MΩ;
❖3、电气装置的交流工频耐压试验电压为1kV,当绝缘电阻值大于10 MΩ时,可采用2500V兆欧表摇测代替,试验持续时间1min,无击穿闪络现象。
一般项目主要包括:
❖1、有载调压开关检查(5.2.1条)
❖有载调压开关的传动部分润滑应良好,动作灵活,电动给定位置与开关实际位置一致,自动调节符合产品的技术文件要求.
❖2、绝缘件和测温仪表检查(5.2.2条)
❖绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷,外表清洁,测温仪表指示准确。
❖3、装有滚轮的变压器固定(5.2.3条)
❖装有滚轮的变压器就位后,应将滚轮用能拆卸的制动部件固定。
❖4、变压器的器身检查(5.2.4条)
❖变压器应按产品技术文件要求进行器身检查,当满足下列条件之一时,可不检查器身。
❖5、箱式变电所内外涂层和通风口检查(5.2.5条)
❖箱式变电所内外涂层完整、无损伤,有通风口的风口防护网完好。
❖6、箱式变电所柜内接线和线路标记(5.2.6条)
❖箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰,回路名称准确。
❖7、装有气体继电器的变压器的坡度(5.2.7条)
❖装有气体继电器的变压器顶盖,沿气体继电器的气流方向有
1.0%~1.5%的升高坡度。
